1/15 Rikkilän maantien parantaminen välillä Simola-Ojala, Lappeenranta TYÖSELOSTUS

Transkriptio

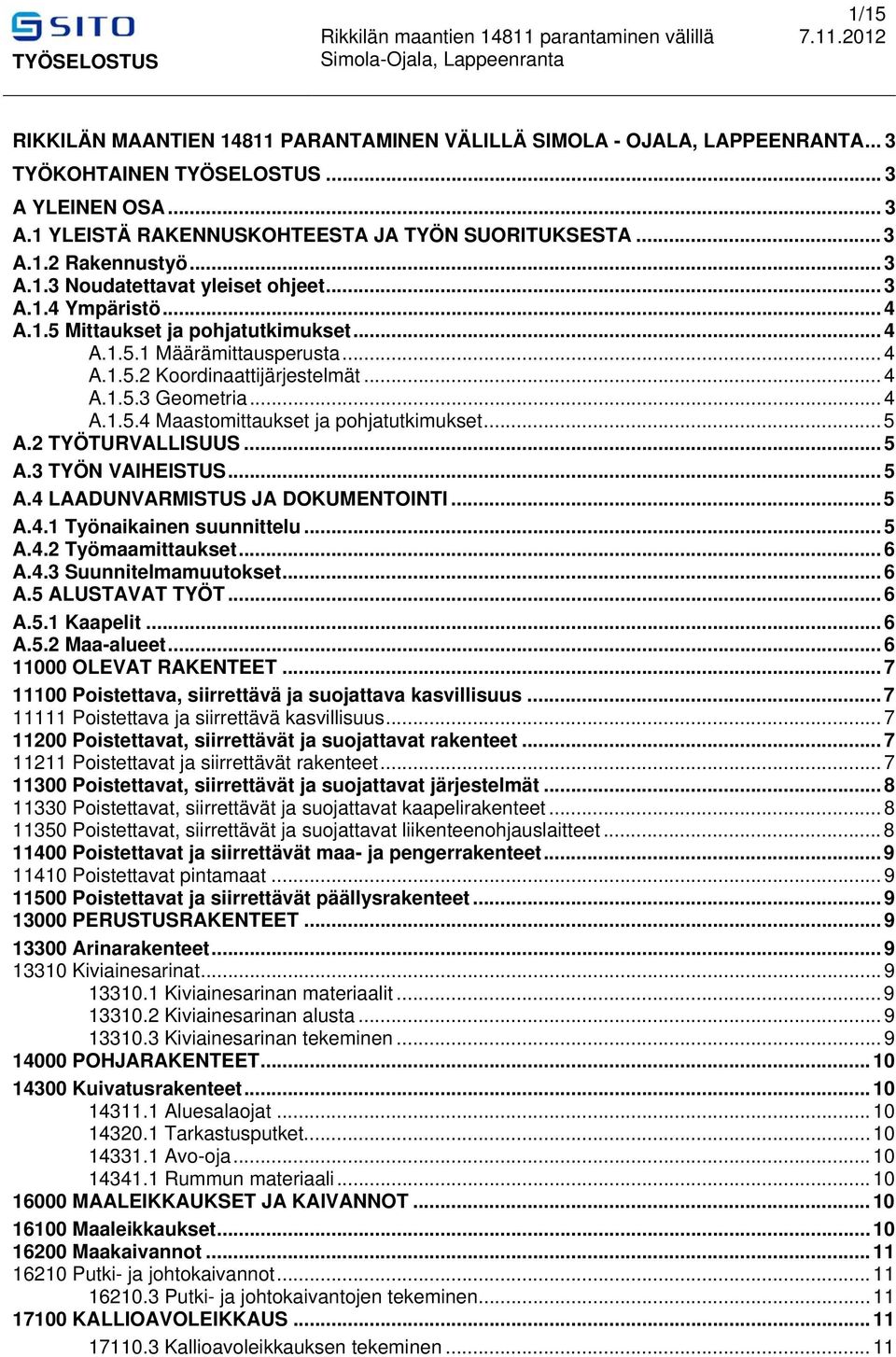

1 1/15 RIKKILÄN MAANTIEN PARANTAMINEN VÄLILLÄ SIMOLA - OJALA, LAPPEENRANTA... 3 TYÖKOHTAINEN TYÖSELOSTUS... 3 A YLEINEN OSA... 3 A.1 YLEISTÄ RAKENNUSKOHTEESTA JA TYÖN SUORITUKSESTA... 3 A.1.2 Rakennustyö... 3 A.1.3 Noudatettavat yleiset ohjeet... 3 A.1.4 Ympäristö... 4 A.1.5 Mittaukset ja pohjatutkimukset... 4 A Määrämittausperusta... 4 A Koordinaattijärjestelmät... 4 A Geometria... 4 A Maastomittaukset ja pohjatutkimukset... 5 A.2 TYÖTURVALLISUUS... 5 A.3 TYÖN VAIHEISTUS... 5 A.4 LAADUNVARMISTUS JA DOKUMENTOINTI... 5 A.4.1 Työnaikainen suunnittelu... 5 A.4.2 Työmaamittaukset... 6 A.4.3 Suunnitelmamuutokset... 6 A.5 ALUSTAVAT TYÖT... 6 A.5.1 Kaapelit... 6 A.5.2 Maa-alueet OLEVAT RAKENTEET Poistettava, siirrettävä ja suojattava kasvillisuus Poistettava ja siirrettävä kasvillisuus Poistettavat, siirrettävät ja suojattavat rakenteet Poistettavat ja siirrettävät rakenteet Poistettavat, siirrettävät ja suojattavat järjestelmät Poistettavat, siirrettävät ja suojattavat kaapelirakenteet Poistettavat, siirrettävät ja suojattavat liikenteenohjauslaitteet Poistettavat ja siirrettävät maa- ja pengerrakenteet Poistettavat pintamaat Poistettavat ja siirrettävät päällysrakenteet PERUSTUSRAKENTEET Arinarakenteet Kiviainesarinat Kiviainesarinan materiaalit Kiviainesarinan alusta Kiviainesarinan tekeminen POHJARAKENTEET Kuivatusrakenteet Aluesalaojat Tarkastusputket Avo-oja Rummun materiaali MAALEIKKAUKSET JA KAIVANNOT Maaleikkaukset Maakaivannot Putki- ja johtokaivannot Putki- ja johtokaivantojen tekeminen KALLIOAVOLEIKKAUS Kallioavoleikkauksen tekeminen... 11

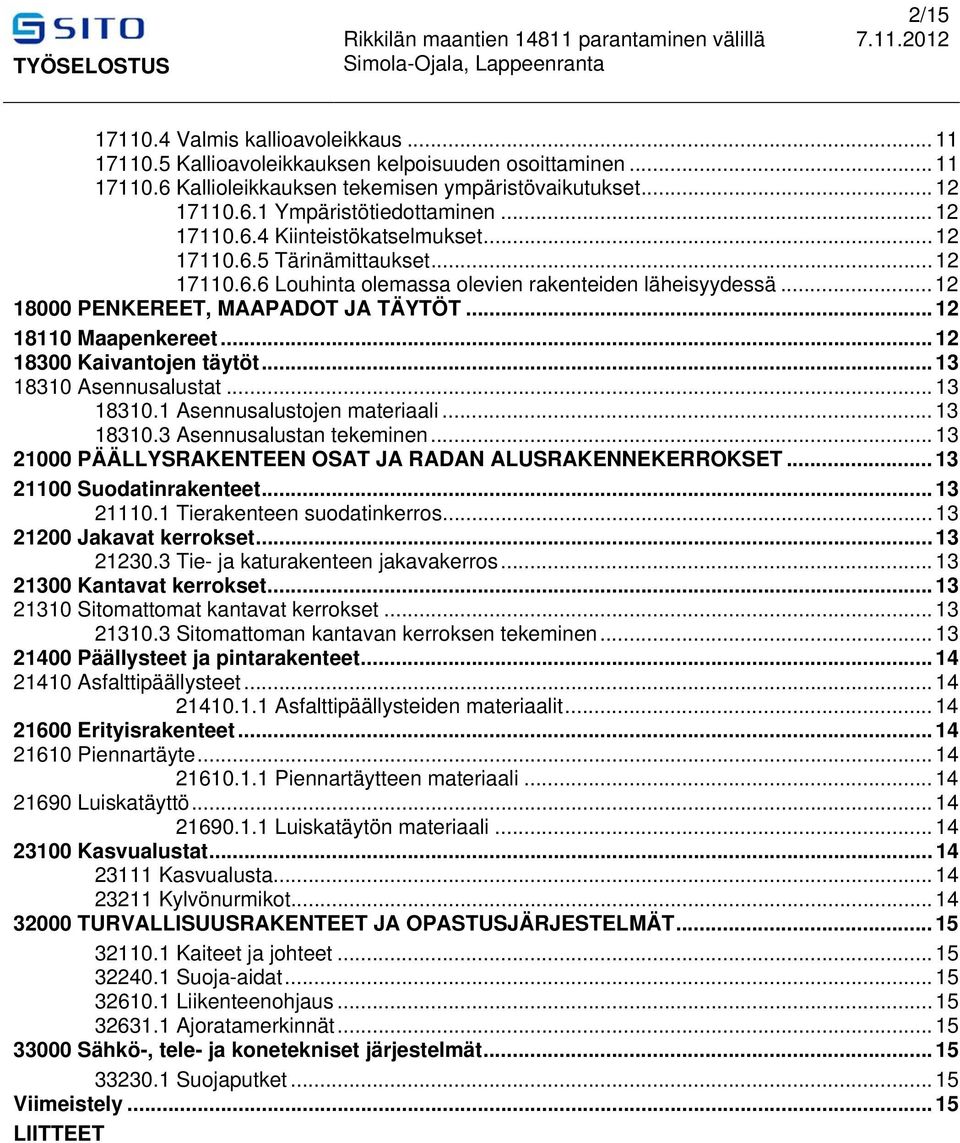

2 2/ Valmis kallioavoleikkaus Kallioavoleikkauksen kelpoisuuden osoittaminen Kallioleikkauksen tekemisen ympäristövaikutukset Ympäristötiedottaminen Kiinteistökatselmukset Tärinämittaukset Louhinta olemassa olevien rakenteiden läheisyydessä PENKEREET, MAAPADOT JA TÄYTÖT Maapenkereet Kaivantojen täytöt Asennusalustat Asennusalustojen materiaali Asennusalustan tekeminen PÄÄLLYSRAKENTEEN OSAT JA RADAN ALUSRAKENNEKERROKSET Suodatinrakenteet Tierakenteen suodatinkerros Jakavat kerrokset Tie- ja katurakenteen jakavakerros Kantavat kerrokset Sitomattomat kantavat kerrokset Sitomattoman kantavan kerroksen tekeminen Päällysteet ja pintarakenteet Asfalttipäällysteet Asfalttipäällysteiden materiaalit Erityisrakenteet Piennartäyte Piennartäytteen materiaali Luiskatäyttö Luiskatäytön materiaali Kasvualustat Kasvualusta Kylvönurmikot TURVALLISUUSRAKENTEET JA OPASTUSJÄRJESTELMÄT Kaiteet ja johteet Suoja-aidat Liikenteenohjaus Ajoratamerkinnät Sähkö-, tele- ja konetekniset järjestelmät Suojaputket Viimeistely LIITTEET

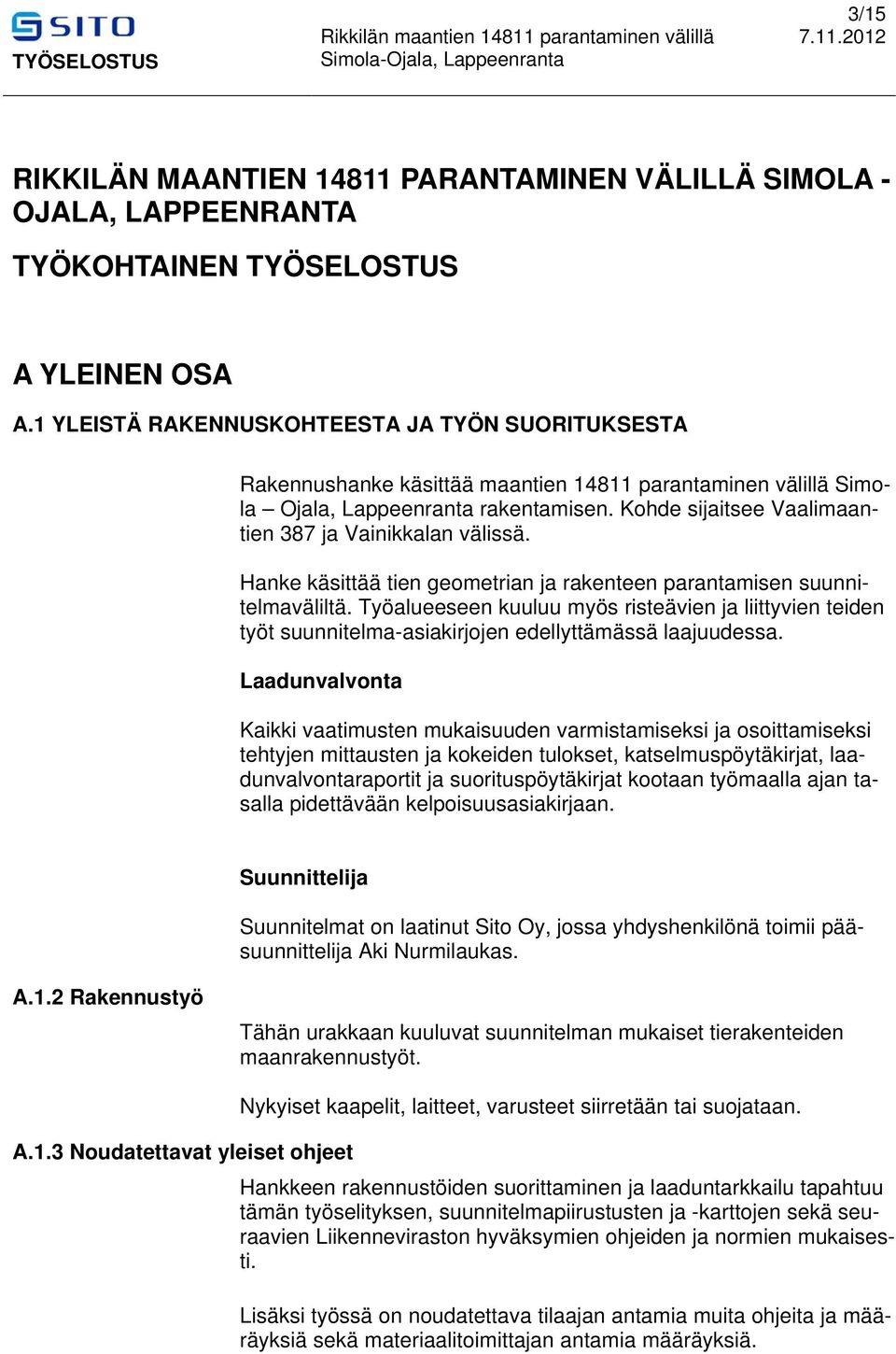

3 3/15 RIKKILÄN MAANTIEN PARANTAMINEN VÄLILLÄ SIMOLA - OJALA, LAPPEENRANTA TYÖKOHTAINEN TYÖSELOSTUS A YLEINEN OSA A.1 YLEISTÄ RAKENNUSKOHTEESTA JA TYÖN SUORITUKSESTA Rakennushanke käsittää maantien parantaminen välillä Simola Ojala, Lappeenranta rakentamisen. Kohde sijaitsee Vaalimaantien 387 ja Vainikkalan välissä. Hanke käsittää tien geometrian ja rakenteen parantamisen suunnitelmaväliltä. Työalueeseen kuuluu myös risteävien ja liittyvien teiden työt suunnitelma-asiakirjojen edellyttämässä laajuudessa. Laadunvalvonta Kaikki vaatimusten mukaisuuden varmistamiseksi ja osoittamiseksi tehtyjen mittausten ja kokeiden tulokset, katselmuspöytäkirjat, laadunvalvontaraportit ja suorituspöytäkirjat kootaan työmaalla ajan tasalla pidettävään kelpoisuusasiakirjaan. Suunnittelija Suunnitelmat on laatinut Sito Oy, jossa yhdyshenkilönä toimii pääsuunnittelija Aki Nurmilaukas. A.1.2 Rakennustyö Tähän urakkaan kuuluvat suunnitelman mukaiset tierakenteiden maanrakennustyöt. Nykyiset kaapelit, laitteet, varusteet siirretään tai suojataan. A.1.3 Noudatettavat yleiset ohjeet Hankkeen rakennustöiden suorittaminen ja laaduntarkkailu tapahtuu tämän työselityksen, suunnitelmapiirustusten ja -karttojen sekä seuraavien Liikenneviraston hyväksymien ohjeiden ja normien mukaisesti. Lisäksi työssä on noudatettava tilaajan antamia muita ohjeita ja määräyksiä sekä materiaalitoimittajan antamia määräyksiä.

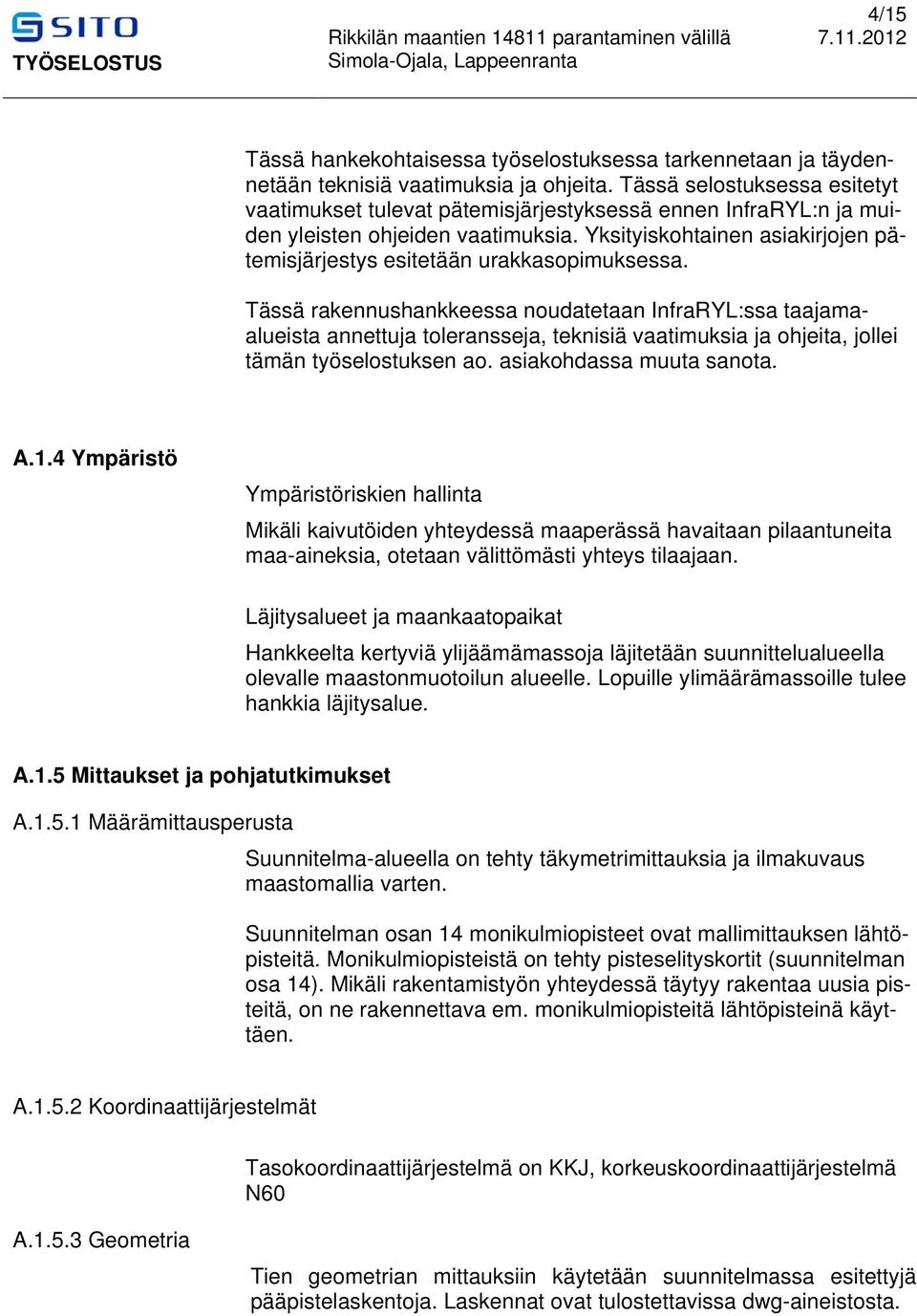

4 4/15 Tässä hankekohtaisessa työselostuksessa tarkennetaan ja täydennetään teknisiä vaatimuksia ja ohjeita. Tässä selostuksessa esitetyt vaatimukset tulevat pätemisjärjestyksessä ennen InfraRYL:n ja muiden yleisten ohjeiden vaatimuksia. Yksityiskohtainen asiakirjojen pätemisjärjestys esitetään urakkasopimuksessa. Tässä rakennushankkeessa noudatetaan InfraRYL:ssa taajamaalueista annettuja toleransseja, teknisiä vaatimuksia ja ohjeita, jollei tämän työselostuksen ao. asiakohdassa muuta sanota. A.1.4 Ympäristö Ympäristöriskien hallinta Mikäli kaivutöiden yhteydessä maaperässä havaitaan pilaantuneita maa-aineksia, otetaan välittömästi yhteys tilaajaan. Läjitysalueet ja maankaatopaikat Hankkeelta kertyviä ylijäämämassoja läjitetään suunnittelualueella olevalle maastonmuotoilun alueelle. Lopuille ylimäärämassoille tulee hankkia läjitysalue. A.1.5 Mittaukset ja pohjatutkimukset A Määrämittausperusta Suunnitelma-alueella on tehty täkymetrimittauksia ja ilmakuvaus maastomallia varten. Suunnitelman osan 14 monikulmiopisteet ovat mallimittauksen lähtöpisteitä. Monikulmiopisteistä on tehty pisteselityskortit (suunnitelman osa 14). Mikäli rakentamistyön yhteydessä täytyy rakentaa uusia pisteitä, on ne rakennettava em. monikulmiopisteitä lähtöpisteinä käyttäen. A Koordinaattijärjestelmät Tasokoordinaattijärjestelmä on KKJ, korkeuskoordinaattijärjestelmä N60 A Geometria Tien geometrian mittauksiin käytetään suunnitelmassa esitettyjä pääpistelaskentoja. Laskennat ovat tulostettavissa dwg-aineistosta.

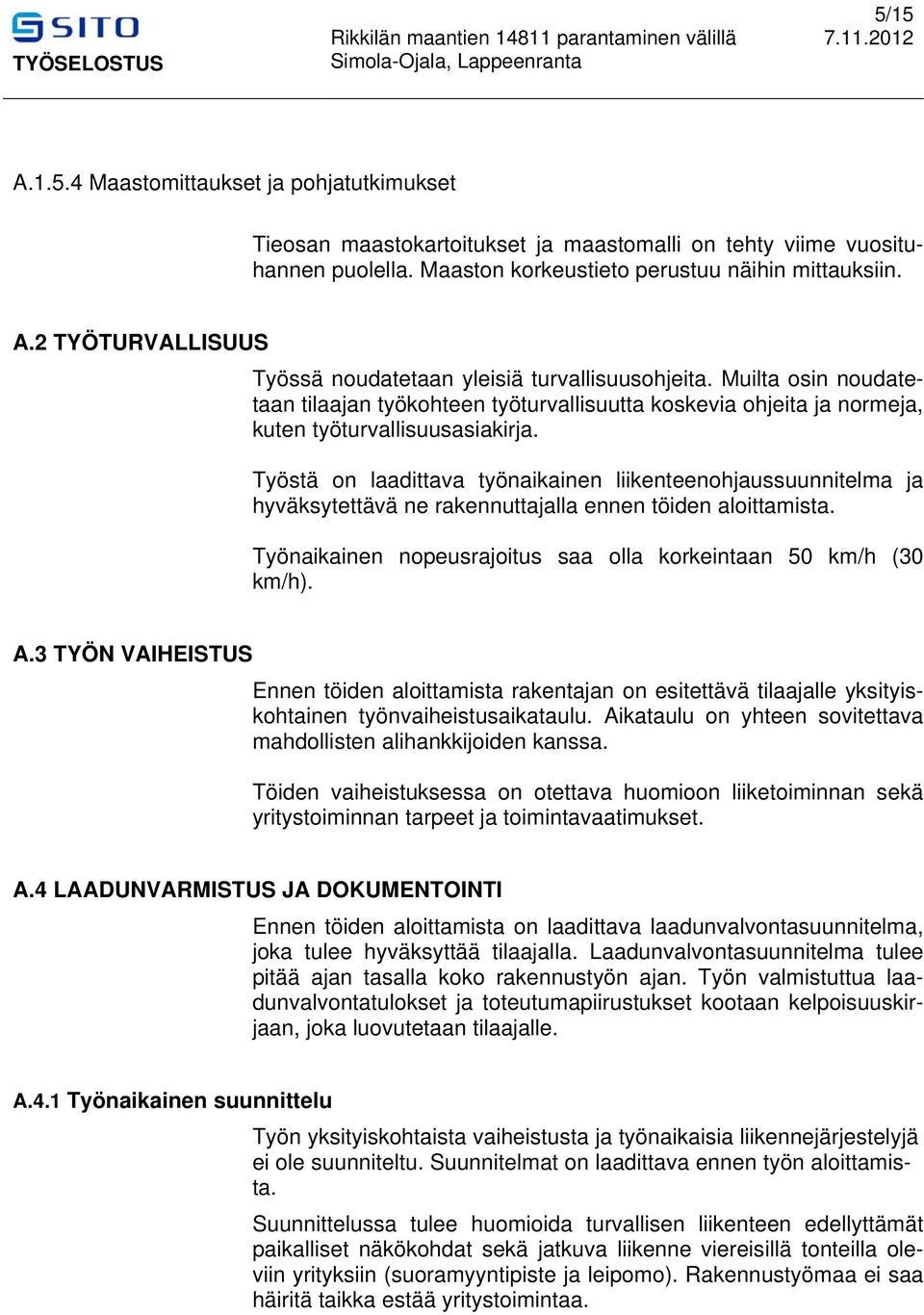

5 5/15 A Maastomittaukset ja pohjatutkimukset Tieosan maastokartoitukset ja maastomalli on tehty viime vuosituhannen puolella. Maaston korkeustieto perustuu näihin mittauksiin. A.2 TYÖTURVALLISUUS Työssä noudatetaan yleisiä turvallisuusohjeita. Muilta osin noudatetaan tilaajan työkohteen työturvallisuutta koskevia ohjeita ja normeja, kuten työturvallisuusasiakirja. Työstä on laadittava työnaikainen liikenteenohjaussuunnitelma ja hyväksytettävä ne rakennuttajalla ennen töiden aloittamista. Työnaikainen nopeusrajoitus saa olla korkeintaan 50 km/h (30 km/h). A.3 TYÖN VAIHEISTUS Ennen töiden aloittamista rakentajan on esitettävä tilaajalle yksityiskohtainen työnvaiheistusaikataulu. Aikataulu on yhteen sovitettava mahdollisten alihankkijoiden kanssa. Töiden vaiheistuksessa on otettava huomioon liiketoiminnan sekä yritystoiminnan tarpeet ja toimintavaatimukset. A.4 LAADUNVARMISTUS JA DOKUMENTOINTI Ennen töiden aloittamista on laadittava laadunvalvontasuunnitelma, joka tulee hyväksyttää tilaajalla. Laadunvalvontasuunnitelma tulee pitää ajan tasalla koko rakennustyön ajan. Työn valmistuttua laadunvalvontatulokset ja toteutumapiirustukset kootaan kelpoisuuskirjaan, joka luovutetaan tilaajalle. A.4.1 Työnaikainen suunnittelu Työn yksityiskohtaista vaiheistusta ja työnaikaisia liikennejärjestelyjä ei ole suunniteltu. Suunnitelmat on laadittava ennen työn aloittamista. Suunnittelussa tulee huomioida turvallisen liikenteen edellyttämät paikalliset näkökohdat sekä jatkuva liikenne viereisillä tonteilla oleviin yrityksiin (suoramyyntipiste ja leipomo). Rakennustyömaa ei saa häiritä taikka estää yritystoimintaa.

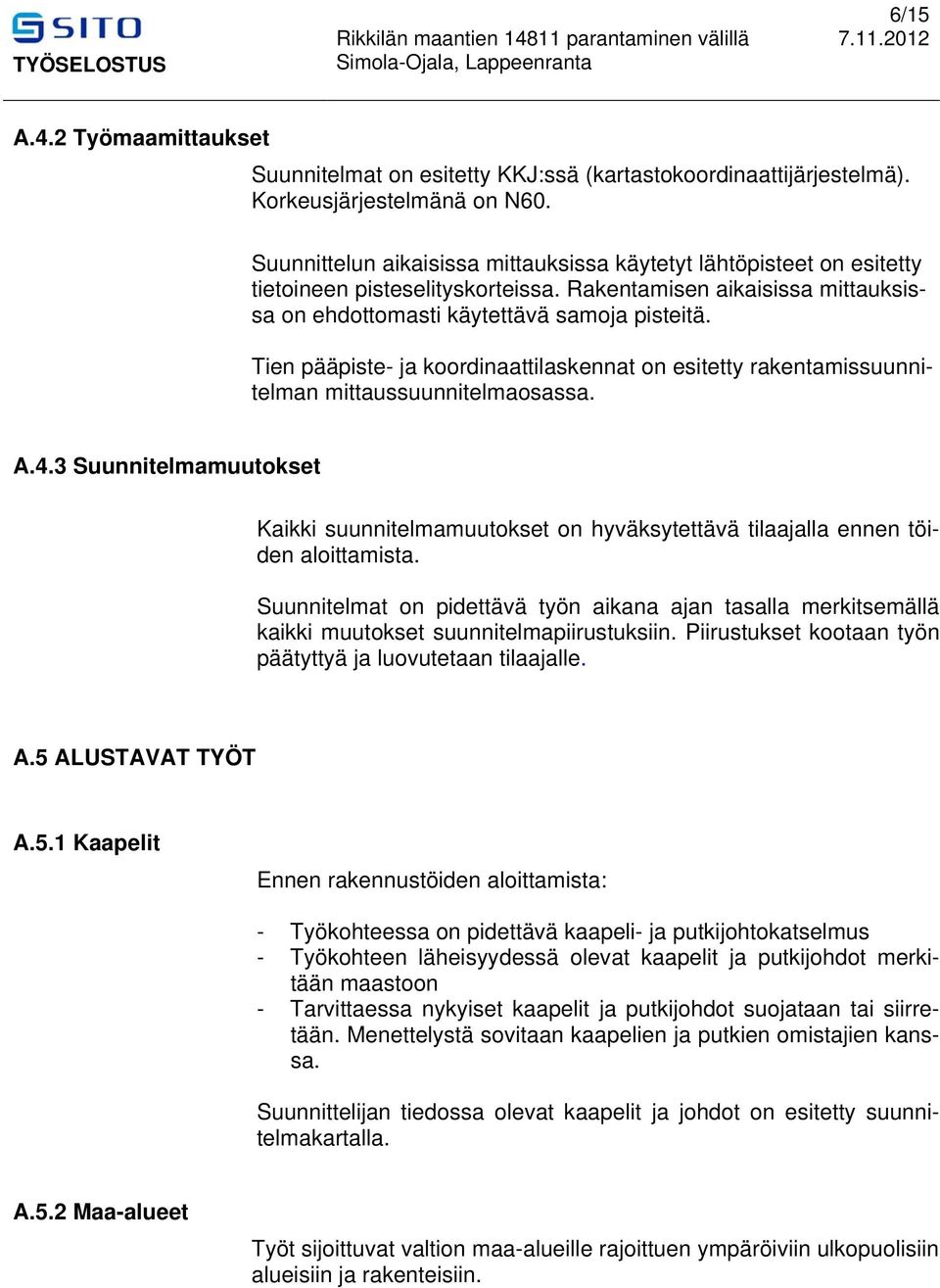

6 6/15 A.4.2 Työmaamittaukset Suunnitelmat on esitetty KKJ:ssä (kartastokoordinaattijärjestelmä). Korkeusjärjestelmänä on N60. Suunnittelun aikaisissa mittauksissa käytetyt lähtöpisteet on esitetty tietoineen pisteselityskorteissa. Rakentamisen aikaisissa mittauksissa on ehdottomasti käytettävä samoja pisteitä. Tien pääpiste- ja koordinaattilaskennat on esitetty rakentamissuunnitelman mittaussuunnitelmaosassa. A.4.3 Suunnitelmamuutokset Kaikki suunnitelmamuutokset on hyväksytettävä tilaajalla ennen töiden aloittamista. Suunnitelmat on pidettävä työn aikana ajan tasalla merkitsemällä kaikki muutokset suunnitelmapiirustuksiin. Piirustukset kootaan työn päätyttyä ja luovutetaan tilaajalle. A.5 ALUSTAVAT TYÖT A.5.1 Kaapelit Ennen rakennustöiden aloittamista: - Työkohteessa on pidettävä kaapeli- ja putkijohtokatselmus - Työkohteen läheisyydessä olevat kaapelit ja putkijohdot merkitään maastoon - Tarvittaessa nykyiset kaapelit ja putkijohdot suojataan tai siirretään. Menettelystä sovitaan kaapelien ja putkien omistajien kanssa. Suunnittelijan tiedossa olevat kaapelit ja johdot on esitetty suunnitelmakartalla. A.5.2 Maa-alueet Työt sijoittuvat valtion maa-alueille rajoittuen ympäröiviin ulkopuolisiin alueisiin ja rakenteisiin.

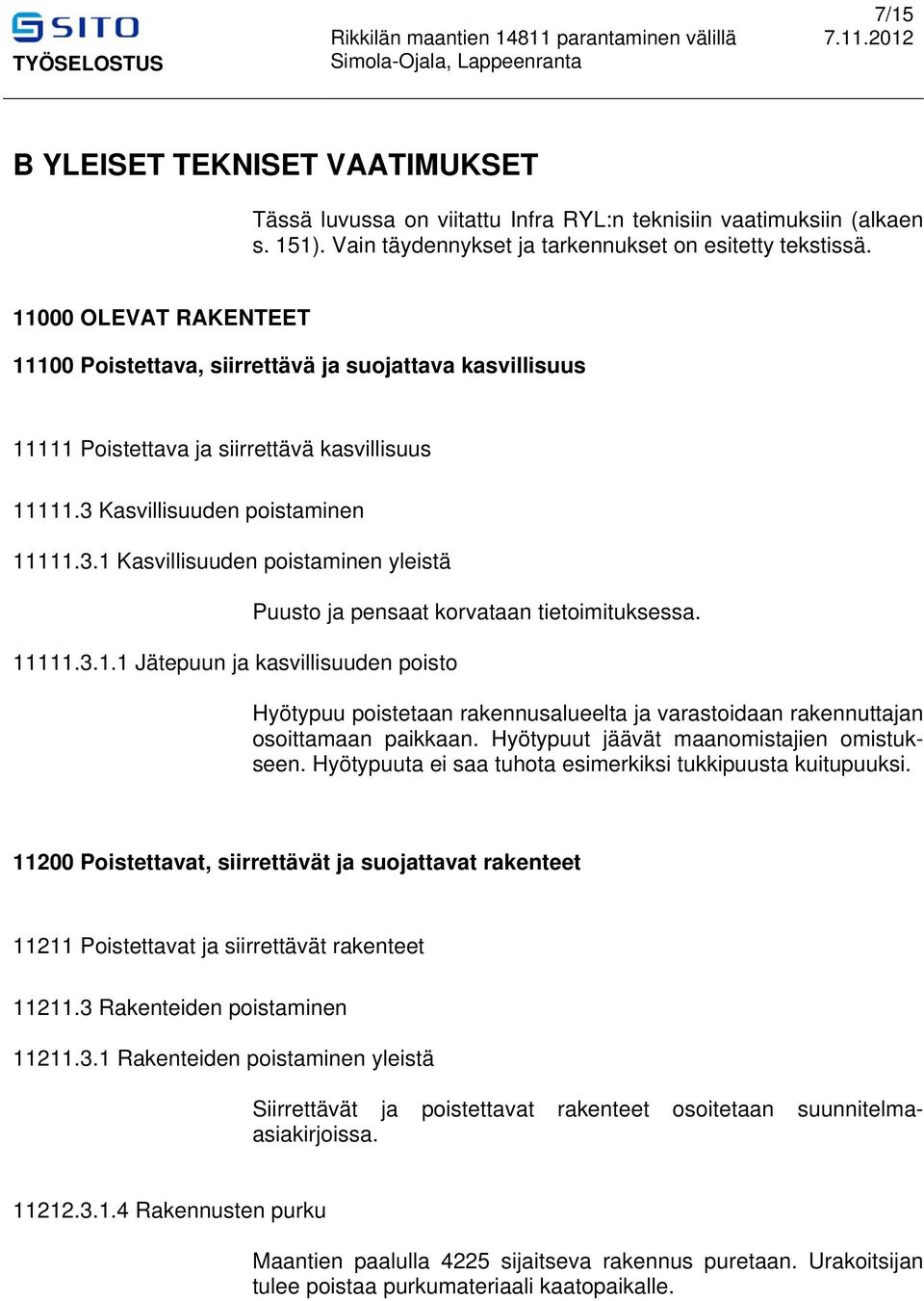

7 7/15 B YLEISET TEKNISET VAATIMUKSET Tässä luvussa on viitattu Infra RYL:n teknisiin vaatimuksiin (alkaen s. 151). Vain täydennykset ja tarkennukset on esitetty tekstissä OLEVAT RAKENTEET Poistettava, siirrettävä ja suojattava kasvillisuus Poistettava ja siirrettävä kasvillisuus Kasvillisuuden poistaminen Kasvillisuuden poistaminen yleistä Jätepuun ja kasvillisuuden poisto Puusto ja pensaat korvataan tietoimituksessa. Hyötypuu poistetaan rakennusalueelta ja varastoidaan rakennuttajan osoittamaan paikkaan. Hyötypuut jäävät maanomistajien omistukseen. Hyötypuuta ei saa tuhota esimerkiksi tukkipuusta kuitupuuksi Poistettavat, siirrettävät ja suojattavat rakenteet Poistettavat ja siirrettävät rakenteet Rakenteiden poistaminen Rakenteiden poistaminen yleistä Siirrettävät ja poistettavat rakenteet osoitetaan suunnitelmaasiakirjoissa Rakennusten purku Maantien paalulla 4225 sijaitseva rakennus puretaan. Urakoitsijan tulee poistaa purkumateriaali kaatopaikalle.

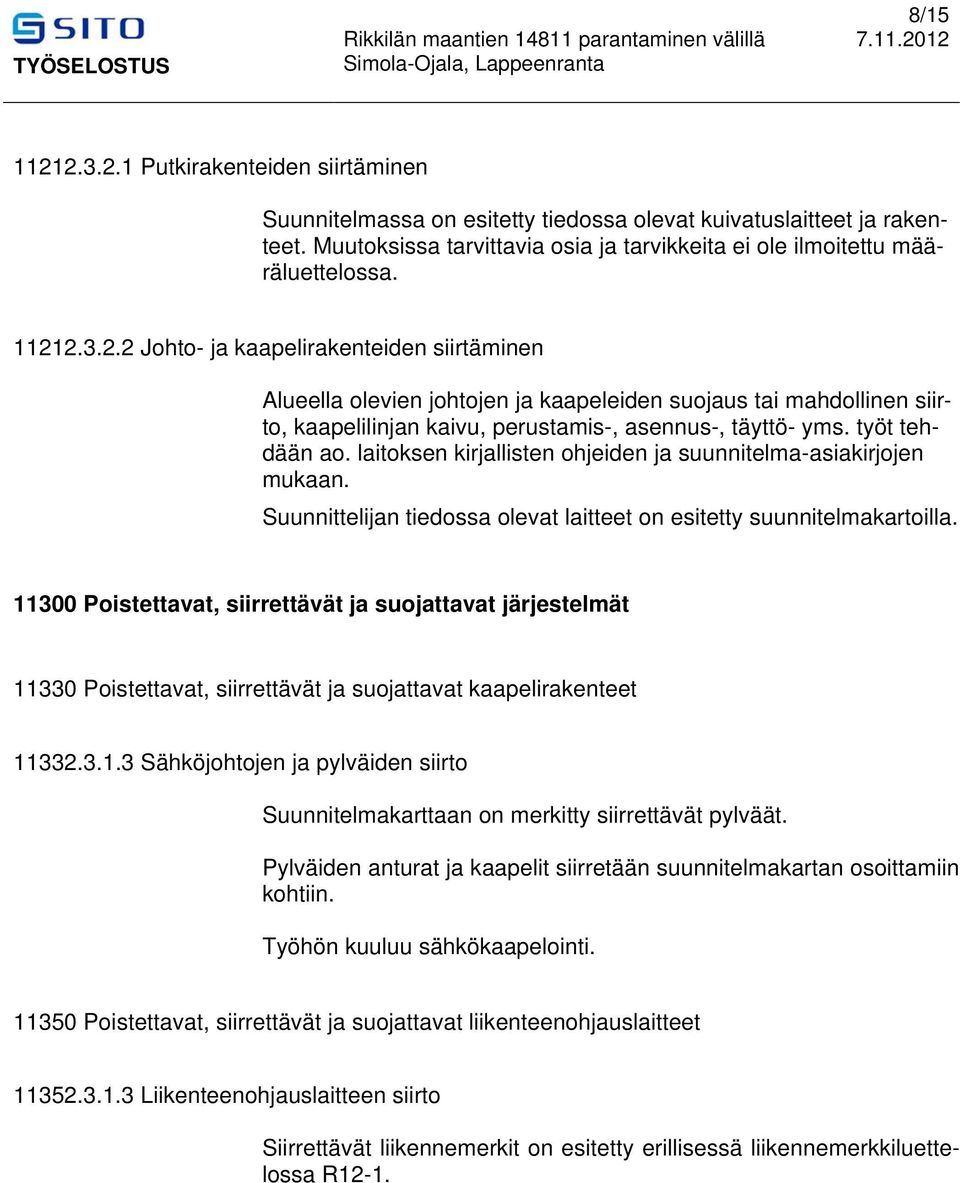

8 8/ Putkirakenteiden siirtäminen Suunnitelmassa on esitetty tiedossa olevat kuivatuslaitteet ja rakenteet. Muutoksissa tarvittavia osia ja tarvikkeita ei ole ilmoitettu määräluettelossa Johto- ja kaapelirakenteiden siirtäminen Alueella olevien johtojen ja kaapeleiden suojaus tai mahdollinen siirto, kaapelilinjan kaivu, perustamis-, asennus-, täyttö- yms. työt tehdään ao. laitoksen kirjallisten ohjeiden ja suunnitelma-asiakirjojen mukaan. Suunnittelijan tiedossa olevat laitteet on esitetty suunnitelmakartoilla Poistettavat, siirrettävät ja suojattavat järjestelmät Poistettavat, siirrettävät ja suojattavat kaapelirakenteet Sähköjohtojen ja pylväiden siirto Suunnitelmakarttaan on merkitty siirrettävät pylväät. Pylväiden anturat ja kaapelit siirretään suunnitelmakartan osoittamiin kohtiin. Työhön kuuluu sähkökaapelointi Poistettavat, siirrettävät ja suojattavat liikenteenohjauslaitteet Liikenteenohjauslaitteen siirto Siirrettävät liikennemerkit on esitetty erillisessä liikennemerkkiluettelossa R12-1.

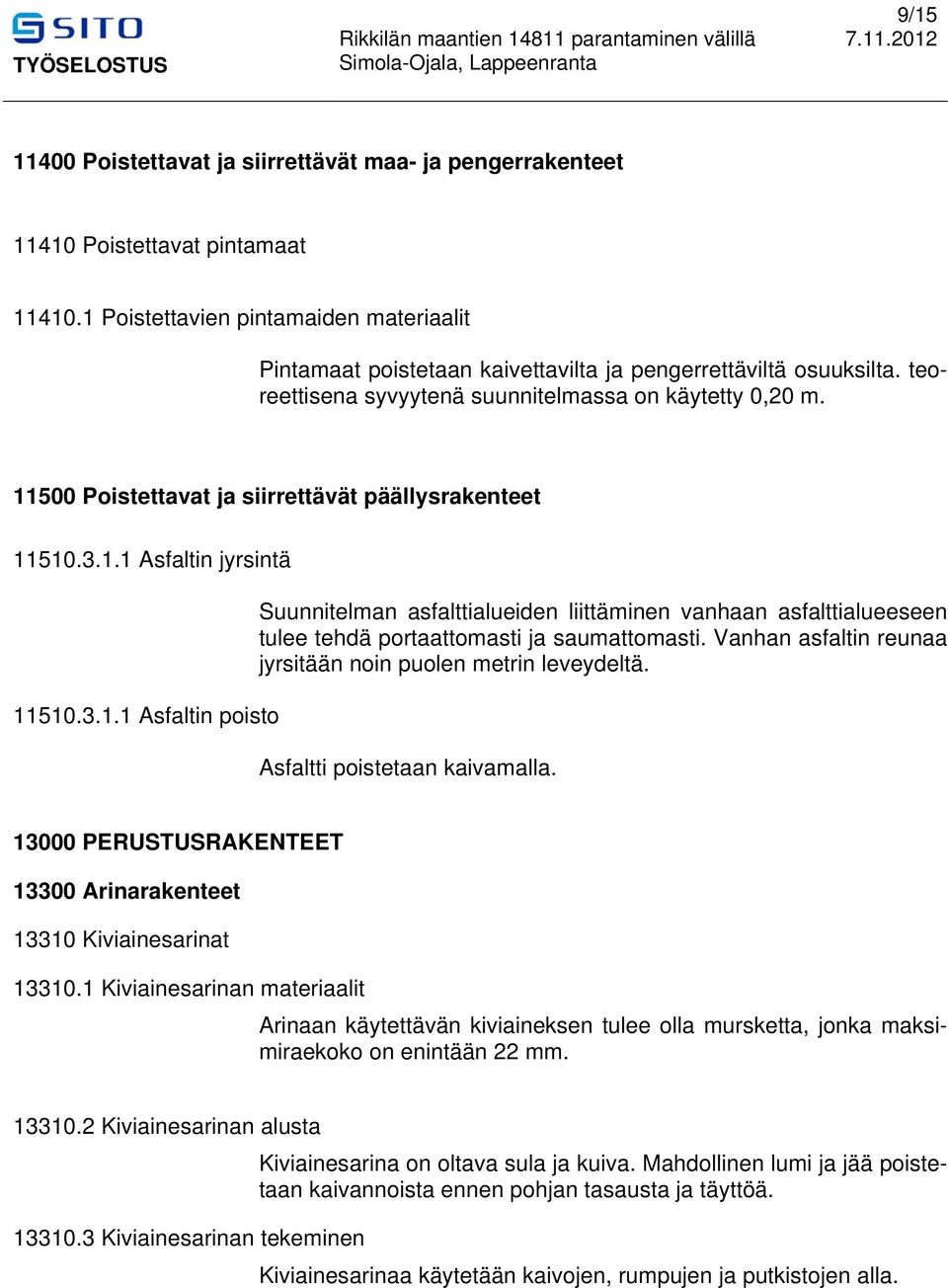

9 9/ Poistettavat ja siirrettävät maa- ja pengerrakenteet Poistettavat pintamaat Poistettavien pintamaiden materiaalit Pintamaat poistetaan kaivettavilta ja pengerrettäviltä osuuksilta. teoreettisena syvyytenä suunnitelmassa on käytetty 0,20 m Poistettavat ja siirrettävät päällysrakenteet Asfaltin jyrsintä Asfaltin poisto Suunnitelman asfalttialueiden liittäminen vanhaan asfalttialueeseen tulee tehdä portaattomasti ja saumattomasti. Vanhan asfaltin reunaa jyrsitään noin puolen metrin leveydeltä. Asfaltti poistetaan kaivamalla PERUSTUSRAKENTEET Arinarakenteet Kiviainesarinat Kiviainesarinan materiaalit Arinaan käytettävän kiviaineksen tulee olla mursketta, jonka maksimiraekoko on enintään 22 mm Kiviainesarinan alusta Kiviainesarina on oltava sula ja kuiva. Mahdollinen lumi ja jää poistetaan kaivannoista ennen pohjan tasausta ja täyttöä Kiviainesarinan tekeminen Kiviainesarinaa käytetään kaivojen, rumpujen ja putkistojen alla.

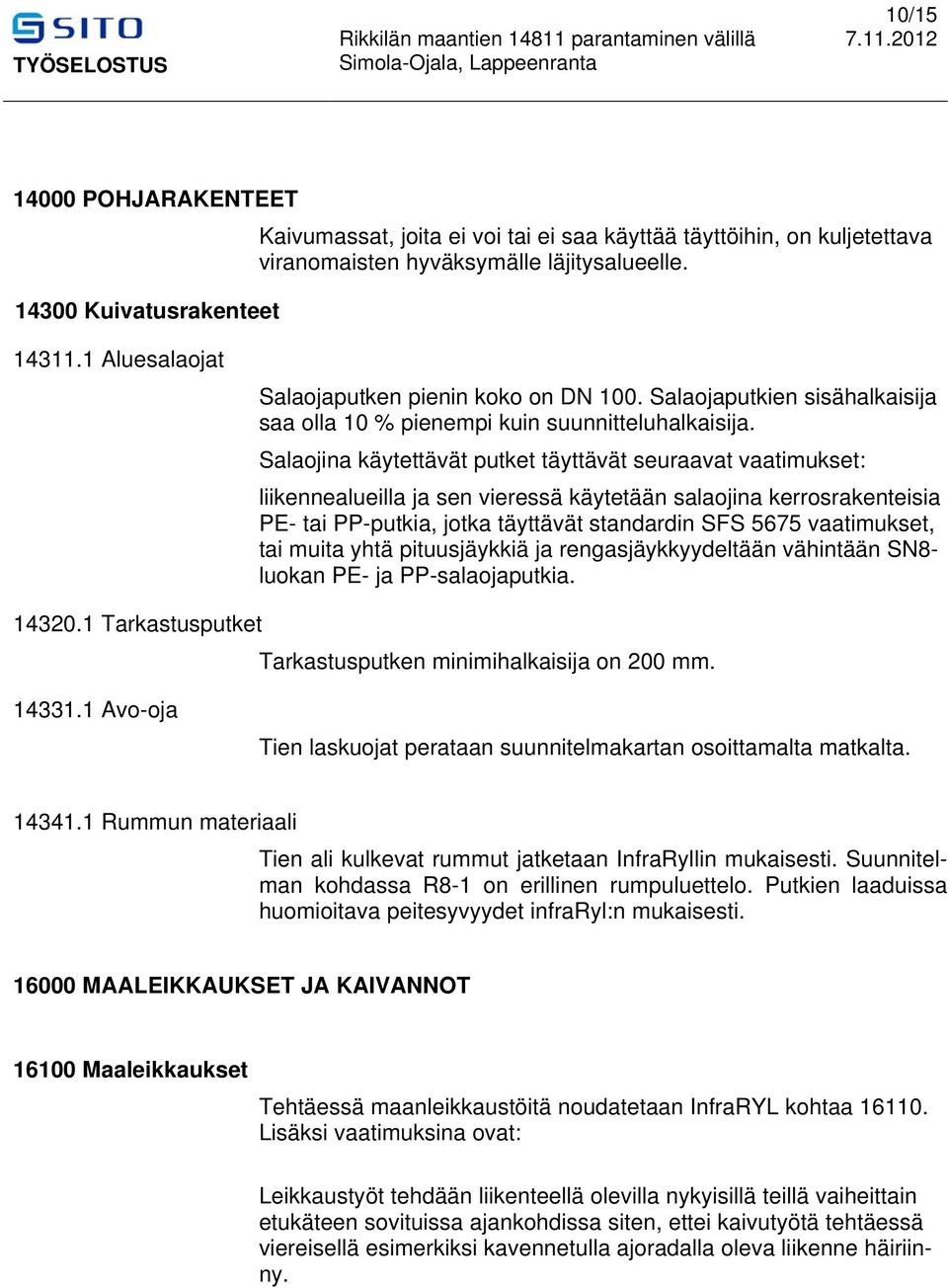

10 10/ POHJARAKENTEET Kaivumassat, joita ei voi tai ei saa käyttää täyttöihin, on kuljetettava viranomaisten hyväksymälle läjitysalueelle Kuivatusrakenteet Aluesalaojat Salaojaputken pienin koko on DN 100. Salaojaputkien sisähalkaisija saa olla 10 % pienempi kuin suunnitteluhalkaisija. Salaojina käytettävät putket täyttävät seuraavat vaatimukset: liikennealueilla ja sen vieressä käytetään salaojina kerrosrakenteisia PE- tai PP-putkia, jotka täyttävät standardin SFS 5675 vaatimukset, tai muita yhtä pituusjäykkiä ja rengasjäykkyydeltään vähintään SN8- luokan PE- ja PP-salaojaputkia Tarkastusputket Tarkastusputken minimihalkaisija on 200 mm Avo-oja Tien laskuojat perataan suunnitelmakartan osoittamalta matkalta Rummun materiaali Tien ali kulkevat rummut jatketaan InfraRyllin mukaisesti. Suunnitelman kohdassa R8-1 on erillinen rumpuluettelo. Putkien laaduissa huomioitava peitesyvyydet infraryl:n mukaisesti MAALEIKKAUKSET JA KAIVANNOT Maaleikkaukset Tehtäessä maanleikkaustöitä noudatetaan InfraRYL kohtaa Lisäksi vaatimuksina ovat: Leikkaustyöt tehdään liikenteellä olevilla nykyisillä teillä vaiheittain etukäteen sovituissa ajankohdissa siten, ettei kaivutyötä tehtäessä viereisellä esimerkiksi kavennetulla ajoradalla oleva liikenne häiriinny.

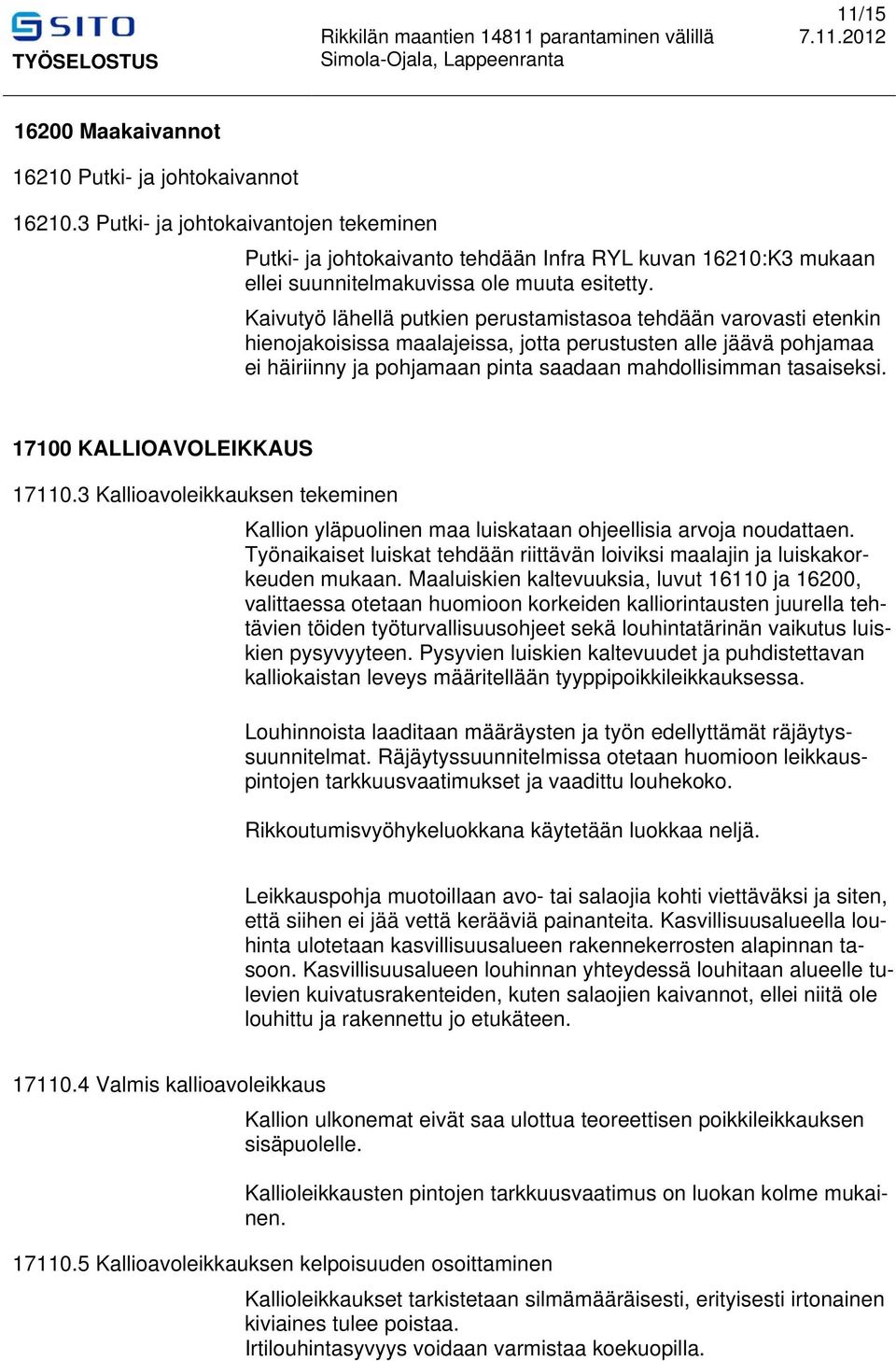

11 11/ Maakaivannot Putki- ja johtokaivannot Putki- ja johtokaivantojen tekeminen Putki- ja johtokaivanto tehdään Infra RYL kuvan 16210:K3 mukaan ellei suunnitelmakuvissa ole muuta esitetty. Kaivutyö lähellä putkien perustamistasoa tehdään varovasti etenkin hienojakoisissa maalajeissa, jotta perustusten alle jäävä pohjamaa ei häiriinny ja pohjamaan pinta saadaan mahdollisimman tasaiseksi KALLIOAVOLEIKKAUS Kallioavoleikkauksen tekeminen Kallion yläpuolinen maa luiskataan ohjeellisia arvoja noudattaen. Työnaikaiset luiskat tehdään riittävän loiviksi maalajin ja luiskakorkeuden mukaan. Maaluiskien kaltevuuksia, luvut ja 16200, valittaessa otetaan huomioon korkeiden kalliorintausten juurella tehtävien töiden työturvallisuusohjeet sekä louhintatärinän vaikutus luiskien pysyvyyteen. Pysyvien luiskien kaltevuudet ja puhdistettavan kalliokaistan leveys määritellään tyyppipoikkileikkauksessa. Louhinnoista laaditaan määräysten ja työn edellyttämät räjäytyssuunnitelmat. Räjäytyssuunnitelmissa otetaan huomioon leikkauspintojen tarkkuusvaatimukset ja vaadittu louhekoko. Rikkoutumisvyöhykeluokkana käytetään luokkaa neljä. Leikkauspohja muotoillaan avo- tai salaojia kohti viettäväksi ja siten, että siihen ei jää vettä kerääviä painanteita. Kasvillisuusalueella louhinta ulotetaan kasvillisuusalueen rakennekerrosten alapinnan tasoon. Kasvillisuusalueen louhinnan yhteydessä louhitaan alueelle tulevien kuivatusrakenteiden, kuten salaojien kaivannot, ellei niitä ole louhittu ja rakennettu jo etukäteen Valmis kallioavoleikkaus Kallion ulkonemat eivät saa ulottua teoreettisen poikkileikkauksen sisäpuolelle. Kallioleikkausten pintojen tarkkuusvaatimus on luokan kolme mukainen Kallioavoleikkauksen kelpoisuuden osoittaminen Kallioleikkaukset tarkistetaan silmämääräisesti, erityisesti irtonainen kiviaines tulee poistaa. Irtilouhintasyvyys voidaan varmistaa koekuopilla.

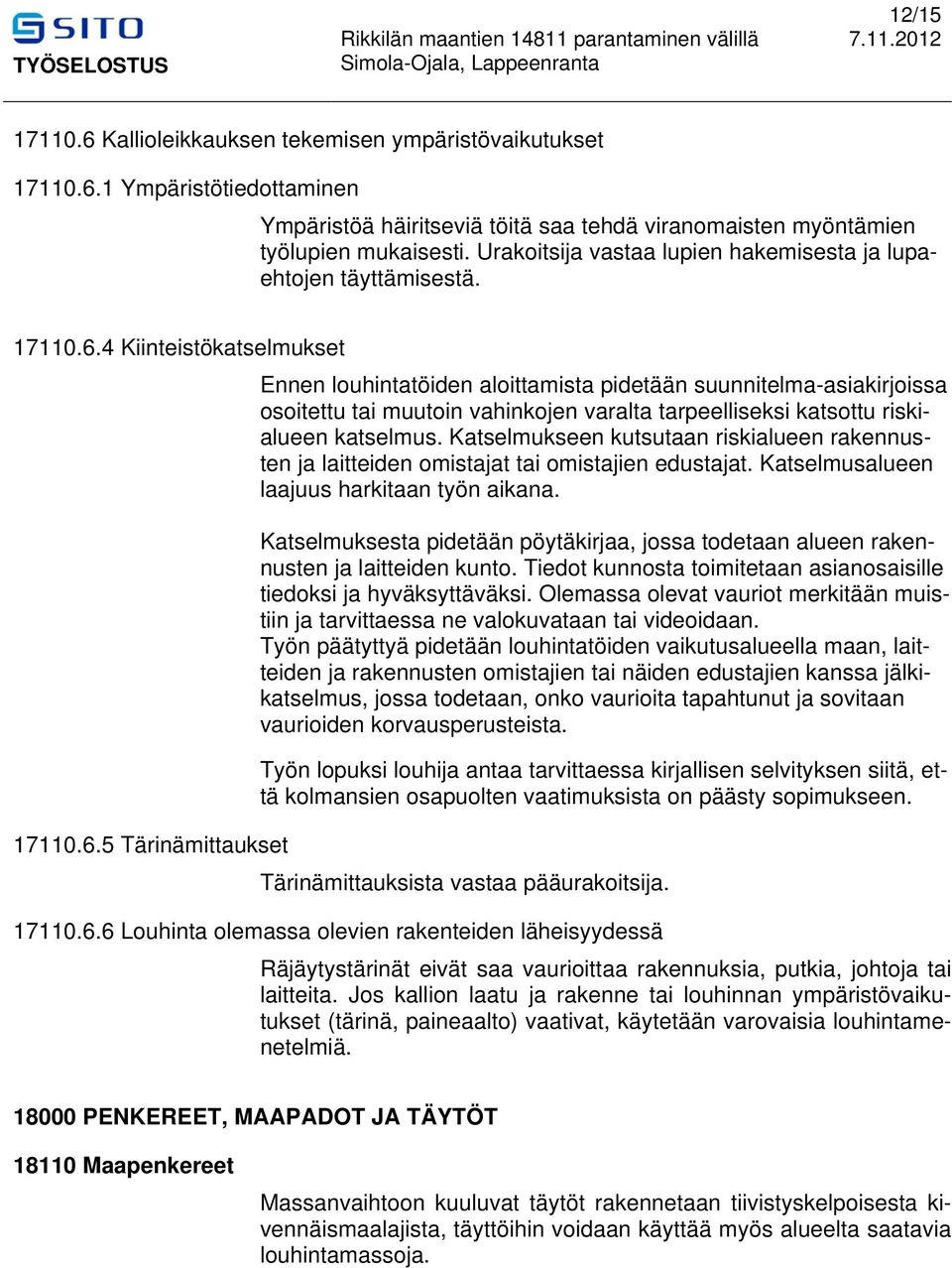

12 12/ Kallioleikkauksen tekemisen ympäristövaikutukset Ympäristötiedottaminen Ympäristöä häiritseviä töitä saa tehdä viranomaisten myöntämien työlupien mukaisesti. Urakoitsija vastaa lupien hakemisesta ja lupaehtojen täyttämisestä Kiinteistökatselmukset Ennen louhintatöiden aloittamista pidetään suunnitelma-asiakirjoissa osoitettu tai muutoin vahinkojen varalta tarpeelliseksi katsottu riskialueen katselmus. Katselmukseen kutsutaan riskialueen rakennusten ja laitteiden omistajat tai omistajien edustajat. Katselmusalueen laajuus harkitaan työn aikana. Katselmuksesta pidetään pöytäkirjaa, jossa todetaan alueen rakennusten ja laitteiden kunto. Tiedot kunnosta toimitetaan asianosaisille tiedoksi ja hyväksyttäväksi. Olemassa olevat vauriot merkitään muistiin ja tarvittaessa ne valokuvataan tai videoidaan. Työn päätyttyä pidetään louhintatöiden vaikutusalueella maan, laitteiden ja rakennusten omistajien tai näiden edustajien kanssa jälkikatselmus, jossa todetaan, onko vaurioita tapahtunut ja sovitaan vaurioiden korvausperusteista. Työn lopuksi louhija antaa tarvittaessa kirjallisen selvityksen siitä, että kolmansien osapuolten vaatimuksista on päästy sopimukseen Tärinämittaukset Tärinämittauksista vastaa pääurakoitsija Louhinta olemassa olevien rakenteiden läheisyydessä Räjäytystärinät eivät saa vaurioittaa rakennuksia, putkia, johtoja tai laitteita. Jos kallion laatu ja rakenne tai louhinnan ympäristövaikutukset (tärinä, paineaalto) vaativat, käytetään varovaisia louhintamenetelmiä PENKEREET, MAAPADOT JA TÄYTÖT Maapenkereet Massanvaihtoon kuuluvat täytöt rakennetaan tiivistyskelpoisesta kivennäismaalajista, täyttöihin voidaan käyttää myös alueelta saatavia louhintamassoja.

13 13/ Kaivantojen täytöt Asennusalustat Asennusalustojen materiaali Asennusalustan eli tasauskerroksen materiaalina käytetään mursketta. Suurin sallittu raekoko on 16 mm Asennusalustan tekeminen Asennusalustan paksuus on vähintään 150 mm PÄÄLLYSRAKENTEEN OSAT JA RADAN ALUSRAKENNEKERROKSET Suodatinrakenteet Tien suodatinkerros tehdään tyyppipoikkileikkauspiirustusten mukaisesti Tierakenteen suodatinkerros Suodatinkerroksen tulee täyttää Infra Ryllin asettamat materiaalivaatimukset. Suodatinkerroksen E-moduli oltava vähintään 50 MN/m Jakavat kerrokset Tien ja kadun jakavakerros tehdään tyyppipoikkileikkauspiirustusten mukaisesti Tie- ja katurakenteen jakavakerros Jakava kerros tehdään sorasta tyyppikuvan mukaisesti. Jakavan kerroksen E-moduli oltava vähintään 150 MN/m Kantavat kerrokset Sitomattomat kantavat kerrokset Sitomattoman kantavan kerroksen tekeminen Kantavan kerroksen raekoko on tyyppikuvan mukaisesti mm. Los Angeles- luku saa olla enintään 35.

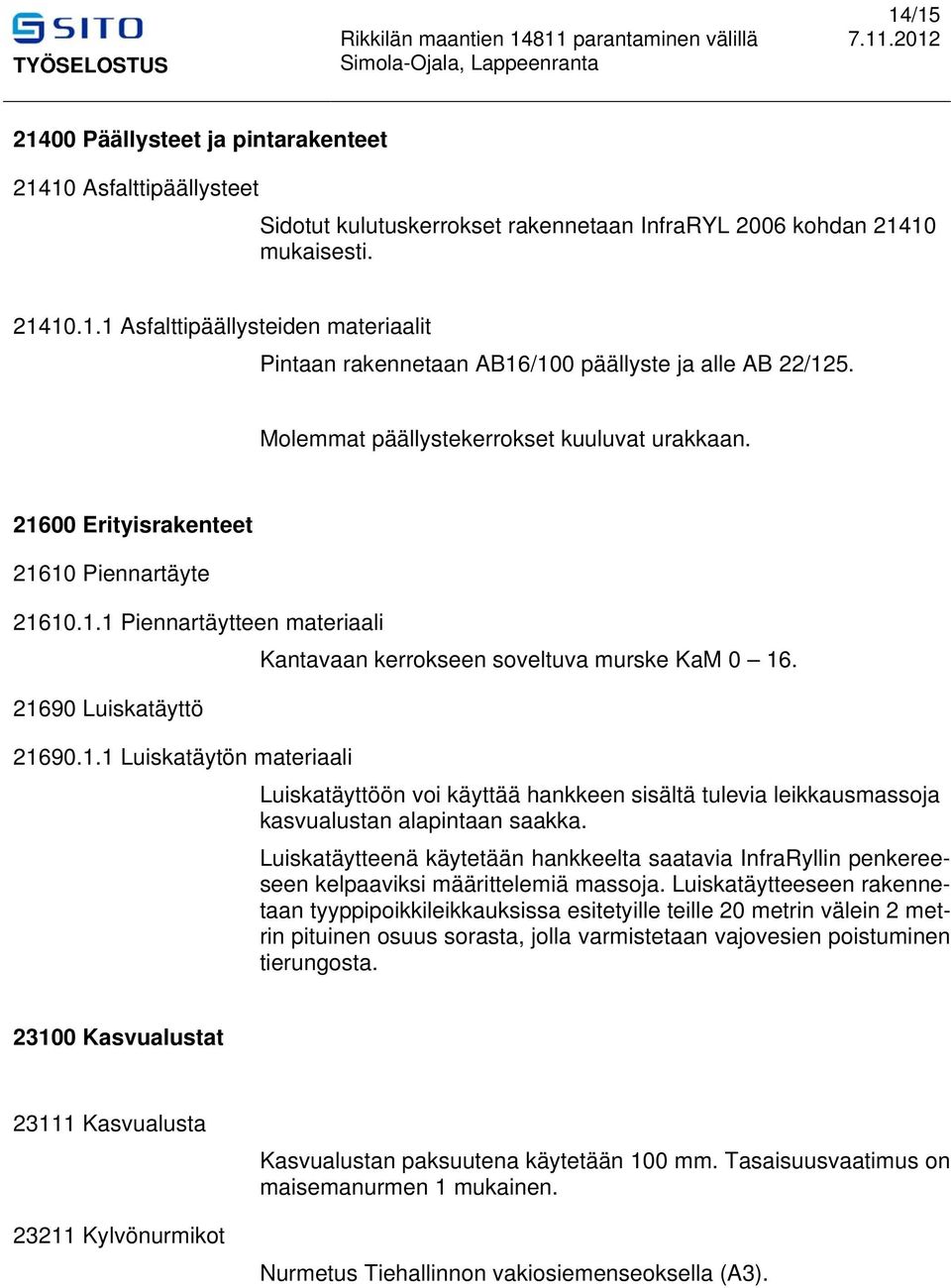

14 14/ Päällysteet ja pintarakenteet Asfalttipäällysteet Sidotut kulutuskerrokset rakennetaan InfraRYL 2006 kohdan mukaisesti Asfalttipäällysteiden materiaalit Pintaan rakennetaan AB16/100 päällyste ja alle AB 22/125. Molemmat päällystekerrokset kuuluvat urakkaan Erityisrakenteet Piennartäyte Piennartäytteen materiaali Kantavaan kerrokseen soveltuva murske KaM Luiskatäyttö Luiskatäytön materiaali Luiskatäyttöön voi käyttää hankkeen sisältä tulevia leikkausmassoja kasvualustan alapintaan saakka. Luiskatäytteenä käytetään hankkeelta saatavia InfraRyllin penkereeseen kelpaaviksi määrittelemiä massoja. Luiskatäytteeseen rakennetaan tyyppipoikkileikkauksissa esitetyille teille 20 metrin välein 2 metrin pituinen osuus sorasta, jolla varmistetaan vajovesien poistuminen tierungosta Kasvualustat Kasvualusta Kylvönurmikot Kasvualustan paksuutena käytetään 100 mm. Tasaisuusvaatimus on maisemanurmen 1 mukainen. Nurmetus Tiehallinnon vakiosiemenseoksella (A3).

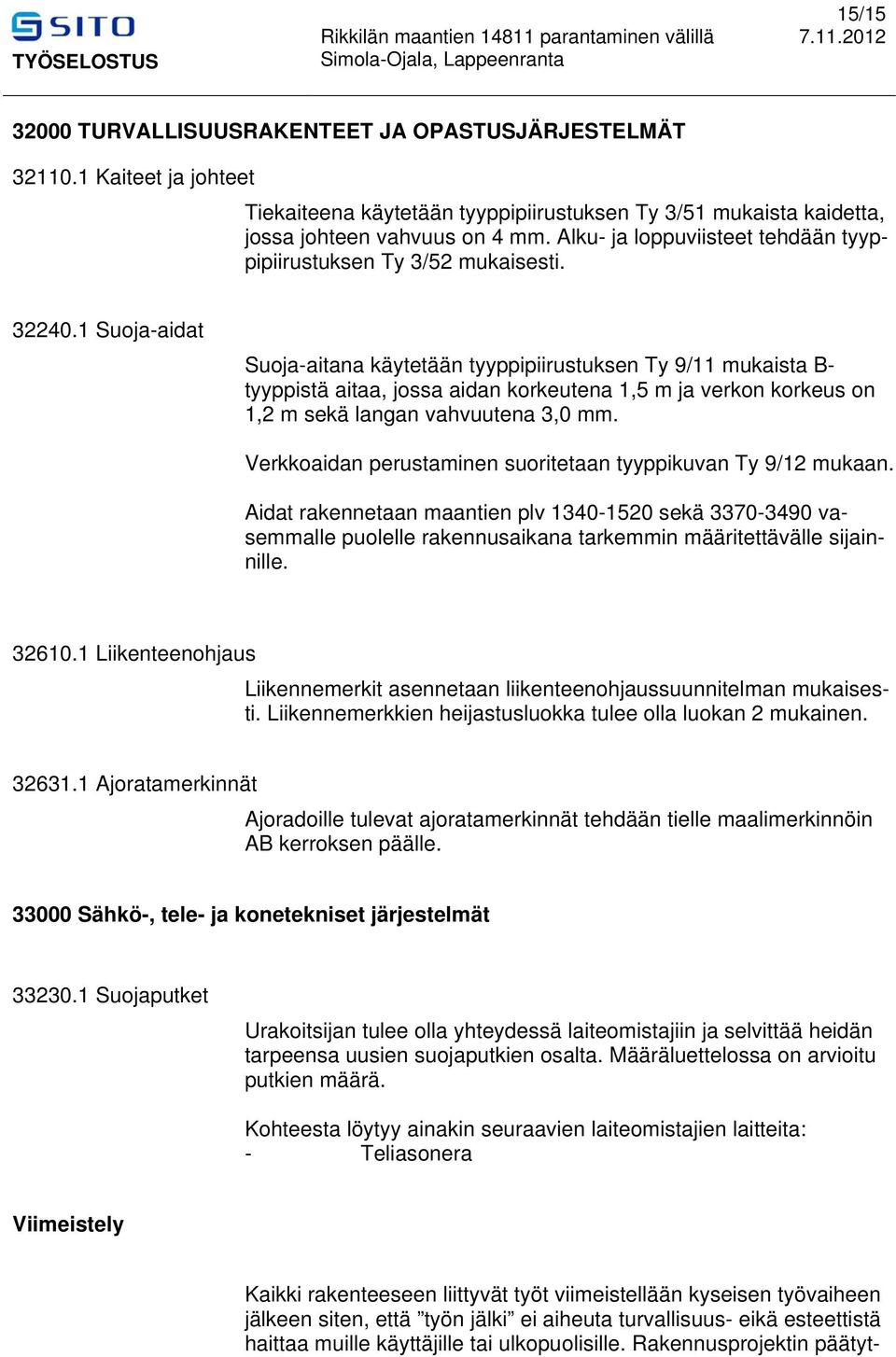

15 15/ TURVALLISUUSRAKENTEET JA OPASTUSJÄRJESTELMÄT Kaiteet ja johteet Tiekaiteena käytetään tyyppipiirustuksen Ty 3/51 mukaista kaidetta, jossa johteen vahvuus on 4 mm. Alku- ja loppuviisteet tehdään tyyppipiirustuksen Ty 3/52 mukaisesti Suoja-aidat Suoja-aitana käytetään tyyppipiirustuksen Ty 9/11 mukaista B- tyyppistä aitaa, jossa aidan korkeutena 1,5 m ja verkon korkeus on 1,2 m sekä langan vahvuutena 3,0 mm. Verkkoaidan perustaminen suoritetaan tyyppikuvan Ty 9/12 mukaan. Aidat rakennetaan maantien plv sekä vasemmalle puolelle rakennusaikana tarkemmin määritettävälle sijainnille Liikenteenohjaus Liikennemerkit asennetaan liikenteenohjaussuunnitelman mukaisesti. Liikennemerkkien heijastusluokka tulee olla luokan 2 mukainen Ajoratamerkinnät Ajoradoille tulevat ajoratamerkinnät tehdään tielle maalimerkinnöin AB kerroksen päälle Sähkö-, tele- ja konetekniset järjestelmät Suojaputket Urakoitsijan tulee olla yhteydessä laiteomistajiin ja selvittää heidän tarpeensa uusien suojaputkien osalta. Määräluettelossa on arvioitu putkien määrä. Kohteesta löytyy ainakin seuraavien laiteomistajien laitteita: - Teliasonera Viimeistely Kaikki rakenteeseen liittyvät työt viimeistellään kyseisen työvaiheen jälkeen siten, että työn jälki ei aiheuta turvallisuus- eikä esteettistä haittaa muille käyttäjille tai ulkopuolisille. Rakennusprojektin päätyt-

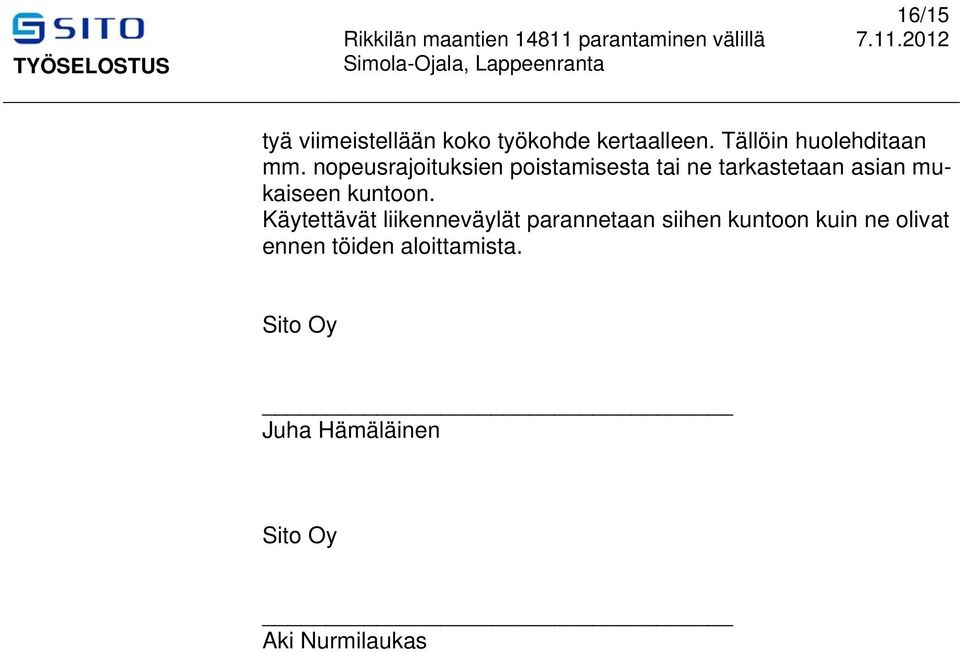

16 16/15 tyä viimeistellään koko työkohde kertaalleen. Tällöin huolehditaan mm. nopeusrajoituksien poistamisesta tai ne tarkastetaan asian mukaiseen kuntoon. Käytettävät liikenneväylät parannetaan siihen kuntoon kuin ne olivat ennen töiden aloittamista. Sito Oy Juha Hämäläinen Sito Oy Aki Nurmilaukas
