Mustolan risteyssilta VT13/Lappeenranta Suunnitelman numero R15/ Sillan määräluettelo

Transkriptio

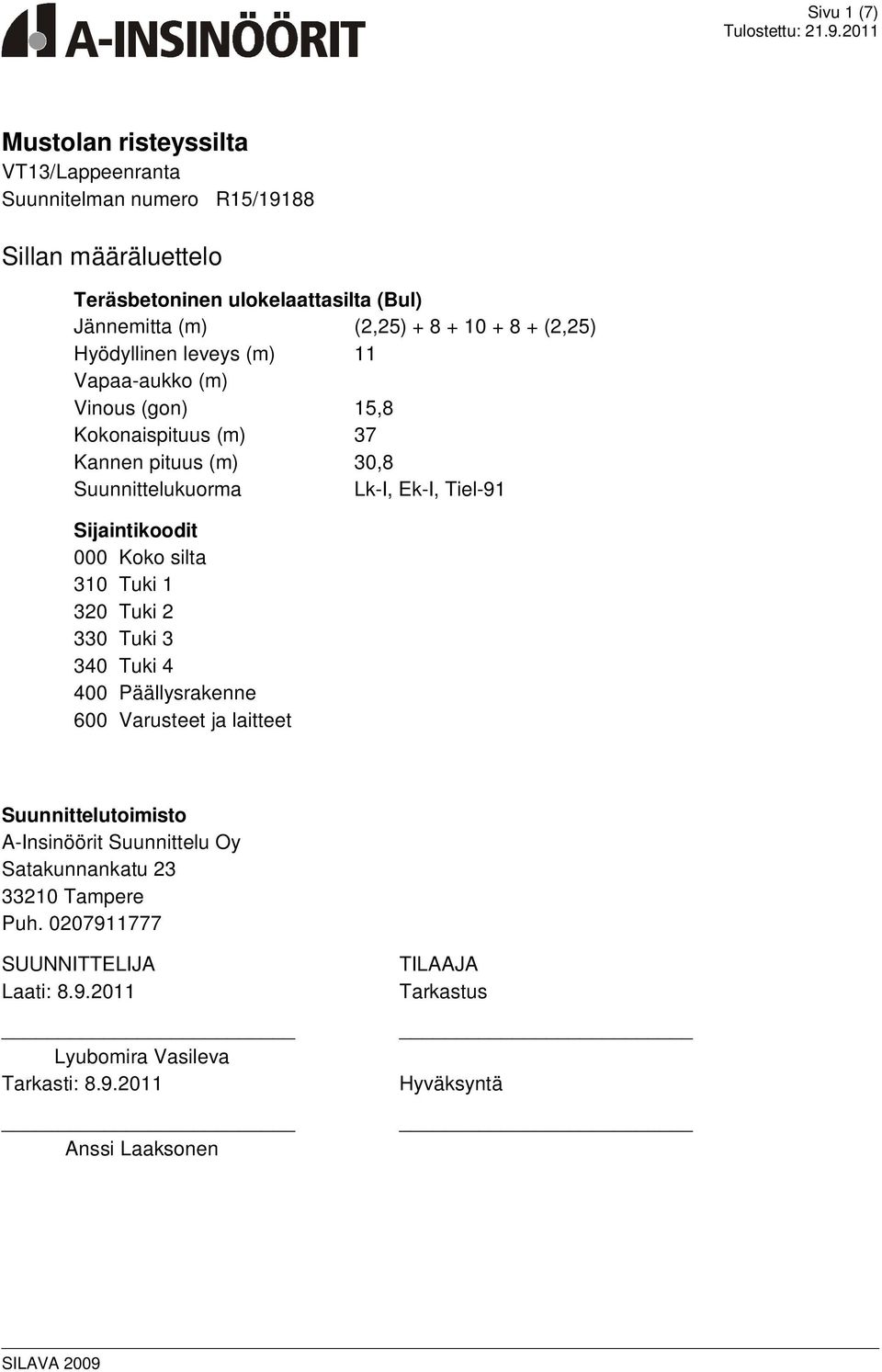

1 Sivu 1 (7) Mustolan risteyssilta VT13/Lappeenranta Suunnitelman numero R15/19188 Teräsbetoninen ulokelaattasilta (Bul) Jännemitta (m) (2,25) (2,25) Hyödyllinen leveys (m) 11 Vapaa-aukko (m) Vinous (gon) 15,8 Kokonaispituus (m) 37 Kannen pituus (m) 30,8 Suunnittelukuorma Lk-I, Ek-I, Tiel-91 Sijaintikoodit 000 Koko silta 310 Tuki Tuki Tuki Tuki Päällysrakenne 600 Varusteet ja laitteet Suunnittelutoimisto A-Insinöörit Suunnittelu Oy Satakunnankatu Tampere Puh SUUNNITTELIJA Laati: Lyubomira Vasileva Tarkasti: Anssi Laaksonen TILAAJA Tarkastus Hyväksyntä

2 Sivu 2 (7) 1000 MAA-, POHJA- JA KALLIO- RAKENTEET 1300 PERUSTUSRAKENTEET 1320 PAALUPERUSTUKSET 1325 Porapaalut Teräsputkiporapaalut Sisältää jatkokset ja betonin :1 Paalut ø 610x14,2 310 mtr :1 Paalut ø 610x14,2 320 mtr :1 Paalut ø 610x14,2 330 mtr :1 Paalut ø 610x14,2 340 mtr :2 Avarrin ja rengaskruunut 310 kpl :2 Avarrin ja rengaskruunut 320 kpl :2 Avarrin ja rengaskruunut 330 kpl :2 Avarrin ja rengaskruunut 340 kpl Paalujen yläpään liitokset 310 kpl Paalujen yläpään liitokset 320 kpl Paalujen yläpään liitokset 330 kpl Paalujen yläpään liitokset 340 kpl MAALEIKKAUKSET JA -KAIVAN- NOT 1620 MAAKAIVANNOT 1624:1 Kaivu ilman tuentaa 000 m3ktr PENKEREET, MAAPADOT JA TÄYTÖT

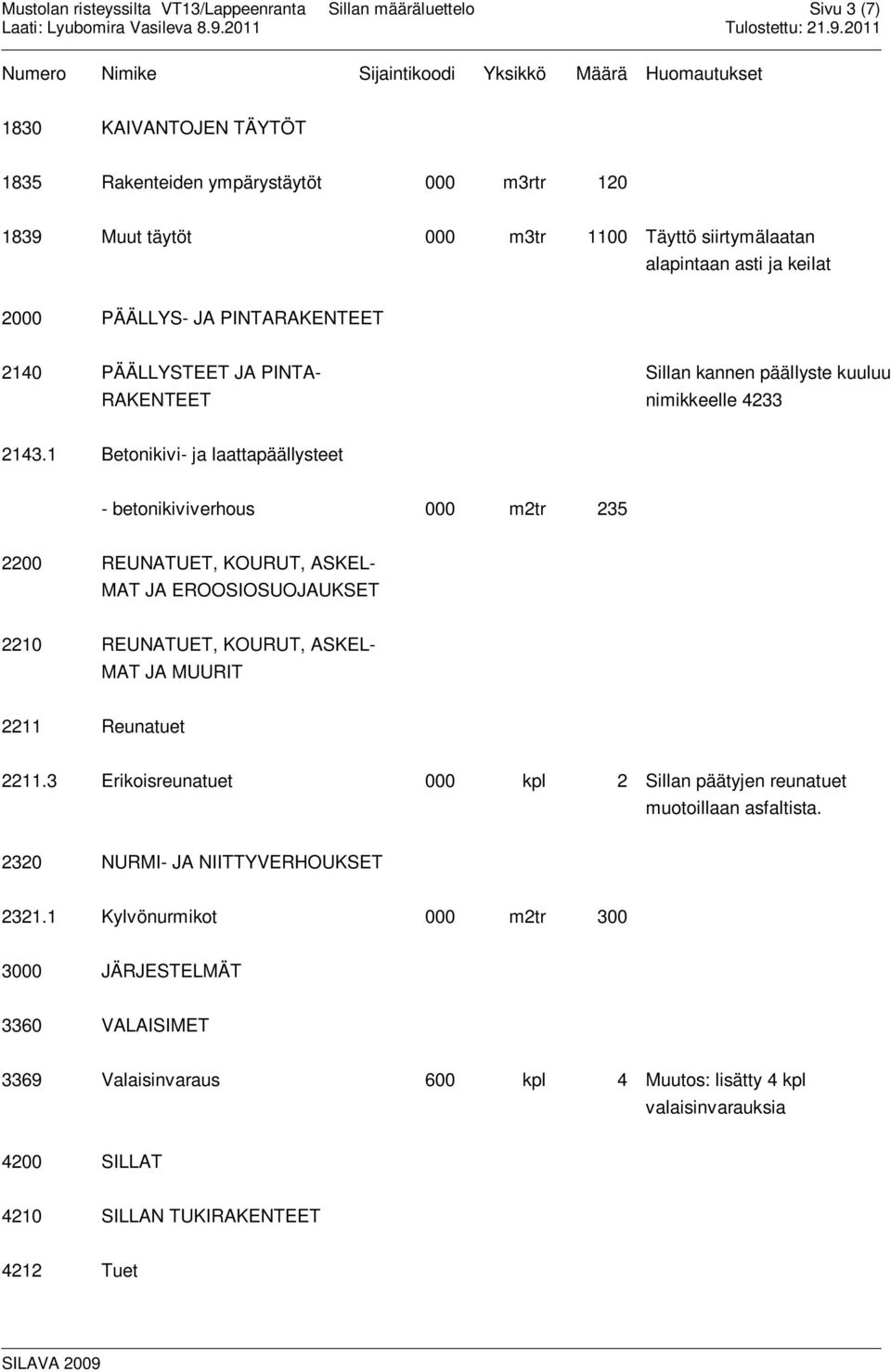

3 Sivu 3 (7) 1830 KAIVANTOJEN TÄYTÖT 1835 Rakenteiden ympärystäytöt 000 m3rtr Muut täytöt 000 m3tr 1100 Täyttö siirtymälaatan alapintaan asti ja keilat 2000 PÄÄLLYS- JA PINTARAKENTEET 2140 PÄÄLLYSTEET JA PINTA- Sillan kannen päällyste kuuluu RAKENTEET nimikkeelle Betonikivi- ja laattapäällysteet - betonikiviverhous 000 m2tr REUNATUET, KOURUT, ASKEL- MAT JA EROOSIOSUOJAUKSET 2210 REUNATUET, KOURUT, ASKEL- MAT JA MUURIT 2211 Reunatuet Erikoisreunatuet 000 kpl 2 Sillan päätyjen reunatuet muotoillaan asfaltista NURMI- JA NIITTYVERHOUKSET Kylvönurmikot 000 m2tr JÄRJESTELMÄT 3360 VALAISIMET 3369 Valaisinvaraus 600 kpl 4 Muutos: lisätty 4 kpl valaisinvarauksia 4200 SILLAT 4210 SILLAN TUKIRAKENTEET 4212 Tuet

4 Sivu 4 (7) Betonirakenteet välituissa :1 Muotit ja telineet - muotit ja telineet 310 m2tr 24 - muotit ja telineet 320 m2tr 44 - muotit ja telineet 330 m2tr 44 - muotit ja telineet 340 m2tr :2 Raudoitteet Paalujen raudoitukset - teräs A500HW 310 kg teräs A500HW 320 kg teräs A500HW 330 kg teräs A500HW 340 kg :4 Betoni - betoni 310 m3rtr 3,5 Perushinta K30 * lisähinta K m3rtr 3,5 * lisähinta P m3rtr 3,5 - betoni 320 m3rtr 6,7 * lisähinta K m3rtr 6,7 * lisähinta P m3rtr 6,7 - betoni 330 m3rtr 6,7 * lisähinta K m3rtr 6,7 * lisähinta P m3rtr 6,7 - betoni 340 m3rtr 3,5 * lisähinta K m3rtr 3,5 * lisähinta P m3rtr 3, SILLAN PÄÄLLYSRAKENNE 4221 Betonirakenteet päällysrakenteessa Päällysrakenteen telineet esitetään nimikkeellä :1 Muotit - paikalla valetut betonisillat 400 m2tr muottikangas 400 m2tr :2 Raudoitteet - teräs A500HW 400 kg 39131

5 Sivu 5 (7) 4221:4 Betoni - betoni 400 m3rtr 261 Perushinta K35 * lisähinta K m3rtr 15 * lisähinta P m3rtr 246 * lisähinta P m3rtr Betonipintojen impregnointi 400 m2tr 30 Sisältää hiekkapuhalluksen 4230 SILLAN KANNEN PINTARA- KENTEET 4231 Eristys Eristysalustan hiekkapuhallus 400 kan-m Epoksitiivistys 400 m2tr Kermieristys - kumibitumikermikeristys (1 krt.) 400 kan-m2 36 Sillan päädyissä siirtymälaattojen ja konsolin päällä. - kumibitumikermikeristys (2 krt.) 400 kan-m Maanvastaisten pintojen eristys (2.krt) 400 m2tr 21 Siipien sisäpintaan ja päätypalkkien takapintaan metrin matkalle päätypalkkien takapintaan Reunapalkin sisäpinnan kumibitumisively400 m2tr Suojakerros asfalttibetonista - AB6/ kan-m Asfalttibetoni (AB) - AB 11/ m2tr AB 22/ m2tr SILLAN VARUSTEET JA LAITTEET Saumausmassat

6 Sivu 6 (7) - kumibitumipohjaiset saumaus- 600 mtr 23 Päällysteen katkaisu sillan päissä. massat (tyyppi 2) - kumibitumipohjaiset saumaus- 600 mtr 74 Reunapalkin/-kiven ja päällysteen välinen sauma. massat (tyyppi 3) Paikalla valetut siirtymälaatat 600 m3rtr Teräskaiteet Kuumasinkittynä. Sisältää kiinnityksen valuna tai kuumasinkityillä - harva kaide ja korkea 600 mtr 72 suojaverkko (H2) - vinot päät (4 m) 600 kpl Tippuputket 600 kpl Kannen pintavesiputket 600 kpl Kannen salaoja 600 mtr Pintavesien viemäröinti Pintavesien viemäröinti kaivolla ja putkella 600 kpl Muut sillan varusteet ja laitteet Panostilat, -putket ja -kiinnikkeet - panoskiinnikkeet 600 kpl Kontaktitapit 600 kpl Sähköistyksen putkitukset - putket ø => 110 (muovi) 600 mtr 88 - putket ø =75 (muovi) 600 mtr 49 - kaapelikaivot 600 kpl TELINEET

7 Sivu 7 (7) 5520:3 Sillan päällysrakenteen telineet - paikalla valetun sillan telineet maasilta 400 kan-m2 400
