5 4 (33) Taavi Dettenborn MAA, POHJA JA KALLIORAKENTEEET Olevat rakenteet ja rakennusosat Ohje Siirrettävien rakennusosien osalta rakennussuunnittelu vaiheessa geometriatiedoissa esitetään objektin suunniteltu uudelleensijoituspaikka mitta ja sijaintitietoineen. Siirrettävän objektin ominaisuustiedoissa ilmenee objektin alkuperäinen sijainti Poistettava, siirrettävä ja suojattava kasvillisuus Tässä luvussa käsitellään työnaikaista kasvillisuuden poistoa, siirtoa ja suojausta. Pysyvät suojaukset käsitellään luvuissa 23100, ja Vaatimus Suojattavan, siirrettävän ja poistettavan puuston ja kasvillisuuden suunniteltu geometria osoitetaan pintana tai koordinaatteina (xyz). suojaustapa työjärjestys siirtomenetelmä sekä koordinaatit (xyz) siirrettävän kasvillisuuden tai puuston alkuperäisistä sijainneista poistomenetelmät katselmustarve. Ohje Esimerkiksi puiden sijainnit voidaan esittää pisteinä xyz koordinaatistossa Poistettavat, siirrettävät ja suojattavat rakenteet Poistettavat rakenteet poistettavien rakennusten ja rakenteiden sijainti esitetään objektina. purettavat rakennukset ja rakenteet purkamisen luokka veden ja energianjakelun ym. yhteyksien katkaisu alueen eristäminen purkujätteen omistussuhteet vaatimukset jäljelle jääville rakennuksille ja rakenteille

6 5 (33) purettavien rakennusten ja rakenteiden sisältämät ongelmajätteet eriteltyinä katselmustarve mahdolliset kierrätystoimenpiteet mahdolliset purkamiseen liittyvät tuenta ja vahvistamistoimet Siirrettävät rakenteet Siirrettävien rakennusten ja rakenteiden suunnitellut sijainnit esitetään objektina. siirrettävän rakennuksen ja rakenteen alkuperäisen objektin sijainti. rakennuksen ja rakenteen perustaminen sijoituspaikalla siirretyn rakennuksen ja rakenteen laatuvaatimukset veden ja energianjakelun ym. yhteyksien katkaisu ja uudelleenkytkeminen alueen eristäminen? katselmustarve? Suojattavat rakenteet suojattavien rakennusten ja rakenteiden sijainti esitetään objektina. tukemis ja vahvistamistarve suojauksen vähimmäisvaatimukset alueen eristäminen? katselmustarve? Poistettavat ja siirrettävät maa ja pengerrakenteet poistettavan ja siirrettävän maa ja pengerrakenteen alapinta. poistettava materiaali tieto sijoituspaikasta (täyttöön, läjitykseen jne.) Pilaantuneet maat ja rakenteet Pilaantuneiden maiden ja rakenteiden rakennusosien tietomallinnuksesta sovitaan hankekohtaisesti Paaluperustukset Lyöntipaalut paalujen yläpään keskipisteen koordinaatit (xyz) paalun katkaisutasossa paalujen tavoitetaso pintana

7 6 (33) paalujen materiaaliominaisuudet paalujen koko maa /kalliokärki paalujen kaltevuus työtapa, vaatimukset kalustolle paalutustyöluokka loppulyöntiehdot geotekninen kantavuus ohjeet koekuormituksia varten toteutukseen liittyvät riskit (esim. maaperän kivisyys, ympäristön häiriintyminen) ympäristössä tehtävä tarkkailu ja seuranta paalutustyön aikana (tärinä, melu, huokosvedenpaine) Kaivettavat paalut paalujen yläpään keskipisteen koordinaatit (xyz) paalun katkaisutasossa paalujen tavoitetaso pintana tai tavoitevyöhyke objektina työputken koko ja materiaaliominaisuudet raudoitus betonointi työtapa, vaatimukset kalustolle paalutustyöluokka geotekninen kantavuus ohjeet koekuormituksia varten toteutukseen liittyvät riskit (esim. maaperän kivisyys, ympäristön häiriintyminen) pohjaveden alennus työnaikana (tarvittaessa) ympäristössä tehtävä tarkkailu ja seuranta paalutustyön aikana (tärinä, melu, huokosvedenpaine) Porapaalut paalujen yläpään keskipisteen koordinaatit (xyz) paalun katkaisutasossa paalujen tavoitetaso pintana paalujen materiaaliominaisuudet paalujen koko paalun kaltevuus kallioporauksen syvyys paalun kaltevuus työtapa, vaatimukset kalustolle paalutustyöluokka geotekninen kantavuus ohjeet koekuormituksia varten

8 7 (33) Toteutukseen liittyvät riskit (esim. maaperän kivisyys, ympäristön häiriintyminen) ympäristössä tehtävä tarkkailu ja seuranta paalutustyön aikana (tärinä, melu, huokosvedenpaine) Paalulaattarakenteet paalut kohtien mukaisesti laatta objektina paalut kohtien mukaisesti laatan paksuus laatan materiaaliominaisuudet laatan kiinnittäminen paaluihin Paaluhatturakenteet paalut kohtien mukaisesti paaluhatut objekteina paalut kohtien mukaisesti paaluhattujen koko paaluhattujen materiaaliominaisuudet paaluhattujen kiinnittäminen paaluihin Arinarakenteet arinarakenteissa esitetään rakennusosan yläpinta materiaali paksuus alustäyttö (materiaali) limitys (teräslevyarina) Pohjarakenteet Vahvistetut maarakenteet Syvätiivistetyt maarakenteet syvätiivistettävän maakerroksen yläpinta pudotusalustan yläpinta pintana pudotuskohtien keskipisteen koordinaatit (xyz)

9 8 (33) pudotusalustan materiaali ja tiivistysohjeet pudotuskohtien keskeltä keskelle väli vaadittu pudotusenergia järkäleen paino pudotuskorkeus pudotusten lukumäärä kierrosta kohde sekä kierrosten lukumäärä pudotusjärjestys ohjeet laadunvarmistukseen? /käsitelläänkö laadunvarmistus erikseen muualla? Liuskapystyojitetut maarakenteet ojitettavan maakerroksen yläpinta ojanauhojen tavoitetaso pintana tai tavoitevyöhyke objektina ojanauhojen keskipisteen sijainti (xyz) suodatinkangas kohdan mukaisesti ojituskerroksen yläpinta esikuormituspenger kohdan mukaisesti avo ojien sijainti pintana? /(ne avo ojat joihin ojanauhoista tuleva vesi johdetaan // kohdan mukaisesti? ) ojanauhojen väli ojanauhan mitat (yleensä ekvivalenttihalkaisijana D e ) ojanauhan vedenjohtokyky ojanauhan kestävyys maan painumista ja routimista vastaan sekä kestävyys asennuksen aikana suodattimen vedenläpäisevyys ja maa aineksen pidätyskyky ojanauhan käyttöikä ja säilyvyysvaatimukset suodatinkankaan materiaaliominaisuudet ojituskerroksen materiaali ja tiivistysohjeet (kohdan mukaisesti?) esikuormituspenkereen materiaali ja tiivistysohjeet (kohdan mukaisesti?) vaatimukset työkoneille ojanauhan asentamisessa käytettävän asennusputken ja ankkurin ominaisuudet työnaikana tai ojitusaikana tehtävät ympäristön seuranta Stabiloidut maarakenteet Pilaristabiloidut rakenteet pilarien keskipisteen yläpään koordinaatit (xyz) pilaristabiloinnin tavoitetaso pintana työalustan yläpinta pilarien koko

10 9 (33) pilarien keskeltä keskelle väli pilarien kaltevuus pilarien tavoiteleikkauslujuus stabiloinnissa käytettävä sideaine, seossuhde ja määrä vaatimukset työkalustolle valmiin stabiloinnin esikuormitus stabiloidun alueen pengertämisen ohjeistus stabiloinnin vaiheistus laadunvalvontakairaukset työalustan materiaali ja tiivistysohjeet Massastabiloidut rakenteet massastabiloitava alue objektina työalustan yläpinta stabiloitavan alueen paksuus stabiloinnin tavoiteleikkauslujuus stabiloinnissa käytettävä sideaine, seossuhde ja määrä vaatimukset työkalustolle valmiin stabiloinnin esikuormitus stabiloidun alueen pengertämisen ohjeistus stabilointijärjestys ja vaiheistus laadunvalvontakairaukset työalustan materiaali ja tiivistysohjeet Injektoidut maarakenteet injektointipilarien keskipisteen yläpään koordinaatit (xyz) injektoinnin tavoitetaso pintana työalustan yläpinta injektointipilarien etäisyys toisiinsa injektointipilarien koko injektointipilarien kaltevuus lujittuneen injektoinnin sallittu vedenläpäisevyys, työsaumat ja sallitut sijaintipoikkeamat injektointipilarien tavoitelujuus käytettävä sideaine, seossuhde ja määrä vaatimukset työkalustolle laadunvarmistuksen ohjeistus Lujitetut maarakenteet

11 10 (33) Verkolla lujitetut maarakenteet verkko pintana verkon materiaaliominaisuudet verkon paksuus rajoitukset verkon silmäkoolle? vaadittavat pitkä ja lyhytaikaiset vetolujuudet ja niitä vastaavat sallitut muodonmuutokset verkkojen saumaus/limitys ja ankkurointi vaatimukset työkalustolle Kankaalla lujitetut maarakenteet kangas pintana kankaan materiaaliominaisuudet kankaan sunniteltu käyttöikä vaadittavat pitkä ja lyhytaikaiset vetolujuudet ja niitä vastaavat sallitut muodonmuutokset kankaan saumaus/limitys ja ankkurointi vaatimukset työkalustolle Telat tierakenteissa telat objekteina (pituus, leveys, paksuus) telatyyppi Suojaukset ja eristykset Roudaneristykset Lämmöneristykset Pohjavedensuojaukset Bentoniittimattorakenteet bentoniittimatto pintana ohutmuovi kohdan mukaan suojaverhouksen yläpinta suoja ja salaojakerroksen yläpinta (tarvittaessa) suodatinkangas kohdan mukaan (tarvittaessa) salaojaputket kohdan mukaan (tarvittaessa) bentoniitin määrä ja laatu maton paksuus

12 11 (33) vedenläpäisevyysvaatimus maton limitys maton ankkurointi maton säilytys ennen asennusta suojausluokka suoja ja salaojakerroksen materiaali ja tiivistysohjeet ohutmuovi kohdan mukaan suodatinkangas kohdan mukaan (tarvittaessa) salaojaputket kohdan mukaan (tarvittaessa) Bentoniittimaarakenteet bentoniittimaarakenne objektina ohutmuovi kohdan mukaan suojaverhouksen yläpinta suoja ja salaojakerroksen yläpinta (tarvittaessa) suodatinkangas kohdan mukaan (tarvittaessa) salaojaputket kohdan mukaan (tarvittaessa) bentoniittisaven määrä ja laatu runkoaineen laatu, rakeisuus ja vesipitoisuus rakenteen paksuus vedenläpäisevyysvaatimus bentoniittimaan tiivistys suojausluokka vaatimukset työkalustolle suoja ja salaojakerroksen materiaali ja tiivistysohjeet ohutmuovi kohdan mukaan suodatinkangas kohdan mukaan (tarvittaessa) salaojaputket kohdan mukaan (tarvittaessa) Maatiivisterakenteet maatiivisterakenne objektina ohutmuovi kohdan mukaan suojaverhouksen yläpinta suoja ja salaojakerroksen yläpinta (tarvittaessa) suodatinkangas kohdan mukaan (tarvittaessa) salaojaputket kohdan mukaan (tarvittaessa) maatiivistemateriaalin ominaisuudet rakenteen paksuus maatiivisteen tiivistäminen

13 12 (33) vedenläpäisevyysvaatimus suojausluokka vaatimukset työkalustolle suoja ja salaojakerroksen materiaali ja tiivistysohjeet ohutmuovi kohdan mukaan suodatinkangas kohdan mukaan (tarvittaessa) salaojaputket kohdan xxxxx mukaan (tarvittaessa) Muovikalvot pohjaveden suojausrakenteissa muovikalvo pintana muovikalvon materiaaliominaisuudet muovikalvon paksuus kalvon saumojen limitys/hitsaus kalvon ankkurointi muovikalvon säilytys ennen asennusta Päällysteen reunan bitumikermit Kuivatusrakenteet Salaojat InfraBIM tietomallivaatimukset ja ohjeet, Osa 5 Järjestelmät ohjeen mukaisesti InfraBIM tietomallivaatimukset ja ohjeet, Osa 5 Järjestelmät ohjeen mukaisesti Salaojan kaivot ja tarkastusputket InfraBIM tietomallivaatimukset ja ohjeet, Osa 5 Järjestelmät ohjeen mukaisesti InfraBIM tietomallivaatimukset ja ohjeet, Osa 5 Järjestelmät ohjeen mukaisesti Avo ojat ja uomat avo ojan tai uoman luiskat ja pohja pintana luiskien eroosiosuojaus työn aikana ja lopputilanteessa työnaikainen kuivatus huomautus pohjannoususta

14 13 (33) ohjeet kaivumassojen läjitystä varten rajoitukset/vaatimukset työnaikaiselle liikenteelle ja työkoneille Rummut InfraBIM tietomallivaatimukset ja ohjeet, Osa 5 Järjestelmät ohjeen mukaisesti InfraBIM tietomallivaatimukset ja ohjeet, Osa 5 Järjestelmät ohjeen mukaisesti Kallion tiivistys ja lujitusrakenteet Maaleikkaukset ja kaivannot Maaleikkaukset leikkauksen alapinta kaivumassojen läjityksen ohjeistus työmenetelmät (leikkauspohjan sekoittaminen, kivien poistaminen yms.) kuivatus pohjannousu (huomautus) Maakaivannot Putki ja johtokaivannot kaivannon luiskat ja pohja pinta kaivumassojen läjityksen ohjeistus työnaikainen kuivatus luiskien eroosiosuojaus työn aikana pohjannousu (huomautus) työmenetelmät (leikkauspohjan sekoittaminen, kivien poistaminen yms.) rajoitukset/vaatimukset työnaikaiselle liikenteelle ja työkoneille Rumpukaivannot kaivannon luiskat ja pohja pintana kaivumassojen läjityksen ohjeistus työnaikainen kuivatus luiskien eroosiosuojaus työn aikana pohjannousu (huomautus) työmenetelmät (leikkauspohjan sekoittaminen, kivien poistaminen yms.)

15 14 (33) rajoitukset/vaatimukset työnaikaiselle liikenteelle ja työkoneille Kaivannon tukirakenteet Elementtituet Geometria elementtituet koostuu tietomallissa objekteista, joilla on xyz koordinaatit. Ominaisuudet leveys, korkeus Ponttiseinät Seinä: ponttiseinä mallinnetaan objektina xyz koordinaatistossa. (vaihtoehtoisesti ulkoreunojen xyz koordinaatit maanpinnassa ja arvioitu tavoitetaso (kallionpinta)) jäykkyys, teräslaatu, malli (esim. Larssen 603) alapään kiinnitys (juuritappien Ø, k/k, teräslaatu, pituus, onko kiinni seinässä) Tuenta: Ankkuripalkki: ankkuripalkki mallinnetaan objektina xyz koordinaatistossa. ankkuripalkin malli (esim. HE300B) teräslaatu, jatkokset (hitsattu jatkuvaksi vai ei) Ankkurit: ankkurit mallinnetaan taiteviivoina xyz koordinaatistossa koevetovoima, mitoitusvoima, jättövoima mahdollinen korroosiosuojaus ankkurikotelo? levyjen paksuudet, hitsit? Sisäpuoliset tuet: sisäpuoliset tuet mallinnetaan objektina xyz koordinaatistossa. tuen malli (esim. HE300B, putkipalkki tms.) teräslaatu, kiinnitys seinään/muihin tukiin Settiseinät

16 15 (33) Seinä: settiseinä mallinnetaan objektina xyz koordinaatistossa. settien pituus ja malli (materiaali) settitukien k/k, jäykkyys, malli Tuenta: ks Patoseinät Porapaaluseinät Seinä: porapaaluseinä mallinnetaan porapaalun keskikohdan ylä ja alapään xyz koordinaateilla malli, materiaali, jäykkyys Tuenta: ks Kaivinpaaluseinä kaivinpaaluseinä mallinnetaan kaivinpaalun keskikohdan ylä ja alapään xyz koordinaateilla malli, materiaali, jäykkyys, raudoitus Tuenta: ks Muut kaivantojen tukirakenteet Mallinnetaan hankekohtaisesti Vedenalaiset maaleikkaukset ja kaivannot Penkereiden alitukset Ratarakenteiden alitukset penkereiden alituksissa esitetään geometriatietona tilavaraus objektina tai leikkauksen alapintana. Objekti voi olla tapauksesta riippuen esim. alitusputki

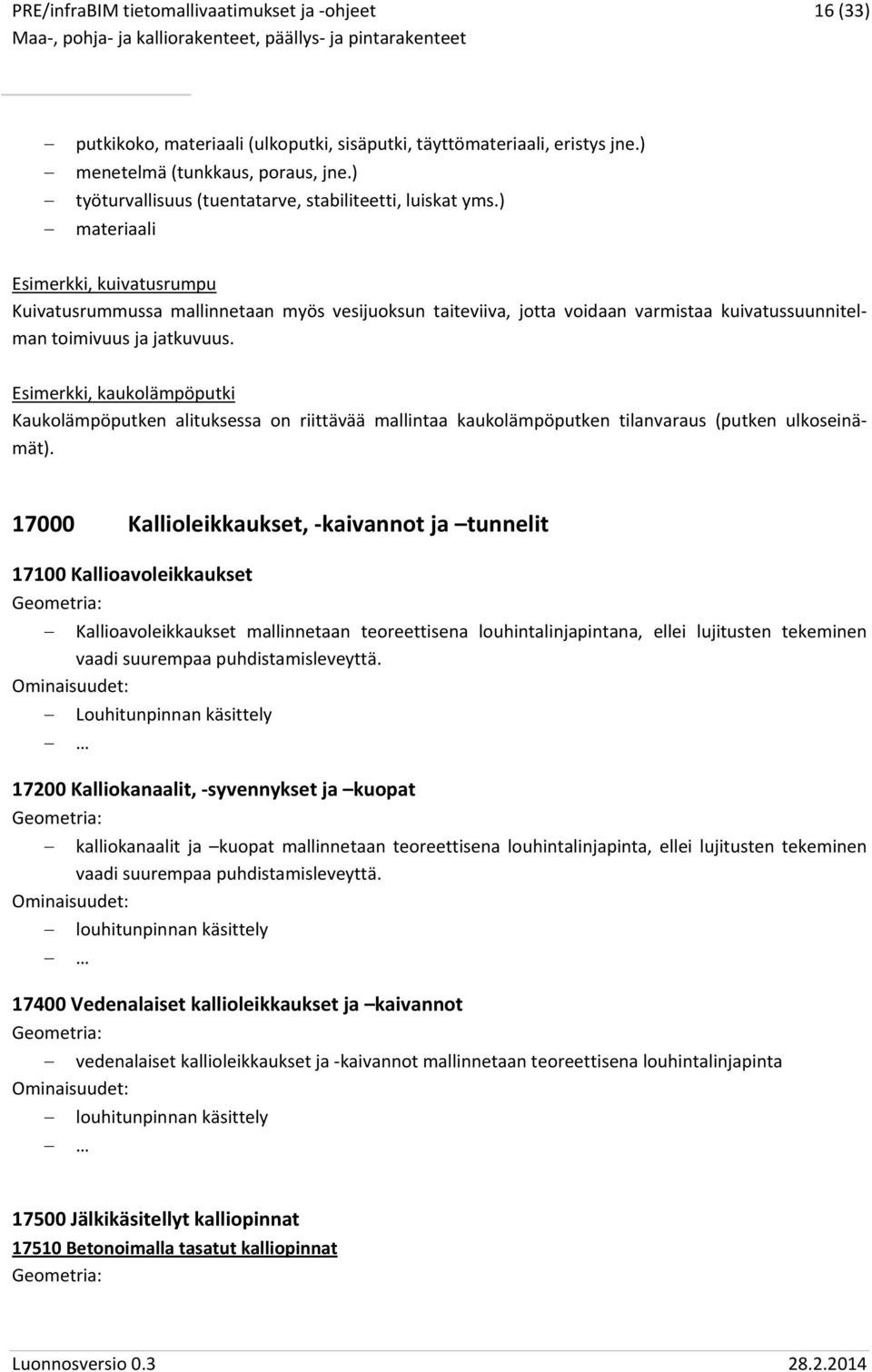

17 16 (33) putkikoko, materiaali (ulkoputki, sisäputki, täyttömateriaali, eristys jne.) menetelmä (tunkkaus, poraus, jne.) työturvallisuus (tuentatarve, stabiliteetti, luiskat yms.) materiaali Esimerkki, kuivatusrumpu Kuivatusrummussa mallinnetaan myös vesijuoksun taiteviiva, jotta voidaan varmistaa kuivatussuunnitelman toimivuus ja jatkuvuus. Esimerkki, kaukolämpöputki Kaukolämpöputken alituksessa on riittävää mallintaa kaukolämpöputken tilanvaraus (putken ulkoseinämät) Kallioleikkaukset, kaivannot ja tunnelit Kallioavoleikkaukset Kallioavoleikkaukset mallinnetaan teoreettisena louhintalinjapintana, ellei lujitusten tekeminen vaadi suurempaa puhdistamisleveyttä. Louhitunpinnan käsittely Kalliokanaalit, syvennykset ja kuopat kalliokanaalit ja kuopat mallinnetaan teoreettisena louhintalinjapinta, ellei lujitusten tekeminen vaadi suurempaa puhdistamisleveyttä. louhitunpinnan käsittely Vedenalaiset kallioleikkaukset ja kaivannot vedenalaiset kallioleikkaukset ja kaivannot mallinnetaan teoreettisena louhintalinjapinta louhitunpinnan käsittely Jälkikäsitellyt kalliopinnat Betonoimalla tasatut kalliopinnat

18 17 (33) betonoimalla tasatut kalliopinnat mallinnetaan teoreettisena louhintalinjapintana. Malli tarkastetaan työmaalla toteutuneen louhinnan perusteella. materiaalivaatimukset ja työmenetelmä louhintapinnan käsittely Kiviaineksella tasatut louhitut kalliopinnat kiviaineksella tasatut louhitut kalliopinnat mallinnetaan teoreettisena louhintalinjapintana. Malli tarkastetaan työmaalla toteutuneen louhinnan perusteella. materiaalivaatimukset ja työmenetelmä louhintapinnan käsittely Maanalaiset kalliotilat Kalliotunnelit Kuilut Penkereet, maapadot ja täytöt Penkereet Maapenkereet Maapenkereestä mallinnetaan penkereen yläpinta. pengermateriaali raekoko pengerrystapa (kerros, kiila, pääty ) optimivesipitoisuus, suurin kuivairtotilavuuspaino vaadittu tiiviys ja kantavuus kuivatus suodatinkankaan tarve ohjeena voidaan antaa tiivistys (jyrätyyppi, paino, kerrallaan tiivistettävän kerroksen paksuus, yliajokerrat) Louhepenkereet Louhepenkereestä mallinnetaan penkereen yläpinta. pengermateriaali suurin sallittu lohkarekoko vaadittu tiiviys ja kantavuus

19 18 (33) suodatinkankaan tarve kiilauskerros (raekoko, paksuus) ohjeena voidaan antaa tiivistys (tiivistystapa, kerrallaan tiivistettävän kerroksen paksuus) Kevennetyt penkereet Kevytsorapenkereet ja rakenteet Kevytsorapenkereestä ja rakenteesta mallinnetaan rakenteen tilavaraus (ylä ja alapinta) tilavuuspaino raekoko tiivistykseen käytettävä sora/murske ja sen ominaisuudet kuivatus suodatinkankaan tarve ohjeena voidaan antaa tiivistys (jyrätyyppi, paino, kerrallaan tiivistettävän kerroksen paksuus, yliajokerrat) Kevytsorabetonipenkereet Kevytsorabetonirakenteesta mallinnetaan rakenteen tilavaraus (ylä ja alapinta) tilavuuspaino puristuslujuusvaatimus kevytsorabetonin luokitus suodatinkankaan tarve ohjeena voidaan antaa tiivistys (jyrätyyppi, paino, kerrallaan tiivistettävän kerroksen paksuus, yliajokerrat) Solumuovipenkereet Solumuovipenkereestä mallinnetaan rakenteen tilavaraus (ylä ja alapinta) Mikäli suorarakenteena käytetään teräsbetonilaattaa, tulee myös se mallintaa erikseen tilavarauksena. materiaali (EPS, XPS) puristuslujuus suojarakenne (muovikalvo+limitys, vettä läpäisemättömät maakerrokset) Rengas ja rengasrouhepenkereet Rengas ja rengasrouhepenkereestä mallinnetaan rakenteen tilavaraus (ylä ja alapinta)

20 19 (33) käytettävä materiaali (rengasrouhetyyppi, kokonaiset renkaat, rengaspaalit) irtotilavuuspaino kokoonpuristuvuus rakennustapa (kerroksittain, kiilapengerrys) suodatinkankaan tarve Vaahtolasimurskepenkereet ja rakenteet Vaahtolasimurskepenkereestä ja rakenteesta mallinnetaan rakenteen tilavaraus (ylä ja alapinta) raekoko suodatinkankaan tarve ohjeena voidaan antaa esitiivistys (jyrätyyppi, paino, kerrallaan tiivistettävän kerroksen paksuus, yliajokerrat) ohjeena voidaan antaa varsinainen tiivistys (vaahtolasin päälle tulevan murskeen raekoko ja paksuus, jyrätyyppi, paino, yliajokerrat) Vastapenkereet Vastapenkereestä mallinnetaan penkereen yläpinta pengermateriaali raekoko tilavuuspaino tonnipaino suodatinkankaan tarve ohjeena voidaan antaa tiivistys (jyrätyyppi, paino, kerrallaan tiivistettävän kerroksen paksuus, yliajokerrat) Esikuormitusrakenteet Esikuormitusrakenteesta mallinnetaan rakenteen yläpinta esikuormitusmateriaali raekoko tilavuuspaino suodatinkankaan tarve esikuormitusaika suunniteltu painuma ohjeena voidaan antaa tiivistys (jyrätyyppi, paino, kerrallaan tiivistettävän kerroksen paksuus, yliajokerrat)

21 20 (33) Kaivantojen täytöt Asennusalustat Asennusalustasta mallinnetaan rakenteen yläpinta materiaali suurin sallittu raekoko vaadittu tiiviys suodatinkankaan tarve ohjeena voidaan antaa tiivistys (jyrätyyppi, paino, kerrallaan tiivistettävän kerroksen paksuus, yliajokerrat) Alkutäytöt Alkutäytöstä mallinnetaan rakenteen yläpinta materiaali suurin sallittu raekoko vaadittu tiiviys ohjeena voidaan antaa tiivistys (jyrätyyppi, paino, kerrallaan tiivistettävän kerroksen paksuus, yliajokerrat) Lopputäytöt Lopputäytöstä mallinnetaan rakenteen yläpinta materiaali suurin sallittu raekoko vaadittu tiiviys ohjeena voidaan antaa tiivistys (jyrätyyppi, paino, kerrallaan tiivistettävän kerroksen paksuus, yliajokerrat) Massanvaihtoon kuuluvat täytöt Massanvaihdosta mallinnetaan rakenteen yläpinta täyttömateriaali suurin sallittu raekoko vaadittu tiiviys ja kantavuus suodatinkankaan tarve

22 21 (33) ohjeena voidaan antaa tiivistys (jyrätyyppi, paino, kerrallaan tiivistettävän kerroksen paksuus, yliajokerrat) Johtokaivantojen virtaussulut Bentoniittimattorakenteinen virtaussulku Bentoniittimattorakenteisesta virtaussulusta mallinnetaan rakenteen yläpinta materiaali maton paksuus vedenläpäisevyysvaatimus Bentoniittimaarakenteinen virtaussulku Bentoniittimaarakenteisesta virtaussulusta mallinnetaan rakenteen yläpinta materiaali raekoko vedenläpäisevyysvaatimus Savirakenteinen johtokaivannon virtaussulku Savirakenteisesta johtokaivannon virtaussulusta mallinnetaan rakenteen yläpinta materiaali raekoko vedenläpäisevyysvaatimus

23 22 (33) PÄÄLLYS JA PINTARAKENTEET Päällysrakenteen osat ja radan alusrakennekerrokset Suodatinrakenteet Suodatinkerrokset suodatinkerros mallinnetaan rakenteen yläpintana materiaali vaatimukset Suodatinkankaat suodatinkangas mallinnetaan rakenteen pintana materiaalivaatimukset ja käyttöluokka työmenetelmät ja suodatinkankaan asennus (limitys, saumaus yms.) Jakavat kerrokset, eristys ja välikerrokset Jakavat kerrokset jakava kerros mallinnetaan rakenteen yläpintana materiaalivaatimukset tavoitekantavuus tiiviys Eristyskerrokset ratarakenteissa ratarakenteiden eristyskerrokset mallinnetaan rakenteen yläpintana materiaalivaatimukset tavoitekantavuus tiiviys Välikerrokset ratarakenteissa ratarakenteiden välikerrokset mallinnetaan ylimmän välikerroksen yläpintana materiaalivaatimukset rakenteen paksuus

24 23 (33) työtapa, menetelmä tavoitekantavuus Kantavat kerrokset Sitomattomat kantavat kerrokset sitomaton kantava kerros mallinnetaan rakenteen yläpintana materiaalivaatimukset rakennepaksuus tavoitekantavuus Sidotut kantavat kerrokset Kantavan kerroksen asfalttibetoni (ABK) kantavan kerroksen asfalttibetoni (ABK) mallinnetaan rakenteen yläpintana materiaalivaatimukset paksuus sidotun kantavan kerroksen alustan vaatimukset o alustan käsittely tavoitekantavuus vaiheittain rakentaminen Stabiloidut kantavat kerrokset stabiloidut kantavat kerrokset mallinnetaan rakenteen yläpintana stabilointimenetelmä (BST, SST, KOST, MHST) työmenetelmä materiaalivaatimukset (sideaine yms.) rakennepaksuus tavoitekantavuus Päällysteet ja pintarakenteet Asfalttipäällysteet asfalttipäällyste mallinnetaan jokaisen päällystekerroksen yläpintana materiaali

25 24 (33) paksuus työmenetelmä (laatta, MP, MPK, MPKJ, REM+, REM, REMO, ART) asfalttipäällysteen alusta o alustan käsittely materiaalivaatimukset tavoitekantavuus mahdolliset lujitteet (huom. lujitteet tulee esittää myös kohdassa 21620) Pintaukset pintaukset (sirotepintaus, soratien pintaus ja lietepintaus) mallinnetaan jokaisen pintauksen yläpintana materiaalin laatuvaatimukset sideainetyyppi rakennekerroksen paksuuden vaihteluväli. rakennekerroksen alusta o alustan käsittely Betoniset pintarakenteet Betonikivipäällysteet betonikivipäällysteet mallinnetaan rakenteen yläpintana betonikiven laatuluokka pintakäsittely materiaalin dimensiot muut vaatimukset asennusalustan paksuus ja materiaali Betonilaattapäällysteet betonilaattapäällyste mallinnetaan rakenteen yläpintana materiaalin ominaisuudet (säänkestävyys, ominaisuustaivutuslujuus, lujuus, kulutuskestävyys) ladontamalli kaltevuus saumaus muut vaatimukset (esim. ruohosaumat, reikälaatta, nurmetus ) betonilaatoituksen reunan tukeminen Luonnonkiviset pintarakenteet

26 25 (33) luonnonkiviset pintarakenteet mallinnetaan rakenteen yläpintana ominaisuuksina esitetään InfraRYL luvussa esitetyt vaatimukset Sitomattomat kulutuskerrokset sitomattomat kulutuskerrokset mallinnetaan rakenteen yläpintana materiaali rakenteen paksuus sidekerros vaiheittainrakentaminen o Väliaikainen kulutuskerros Siirtymärakenteet siirtymärakenteet mallinnetaan rakenteen siirtymäkiilan tekemiseen vaadittavan leikkauksen alapintana. (Siirtymäkiilan sijainti tarkistetaan työmaalla maasto olosuhteiden mukaisesti) täyttömateriaali kaltevuus (kiilan kaltevuudet) kuivatus tiivistäminen Erityisrakenteet Päällysrakenteen lujitteet päällysrakenteen lujitteen laajuus esitetään pintana. Päällysrakenteen lujite on esitetty myös ko. päällysrakenteen ominaisuuksissa. materiaalivaatimukset kuten pitkä ja lyhytaikainen vetolujuus ja sitä vastaava muodonmuutos, ankkurointipituus jne. sekä mahdollisesti vaadittavat laadunvalvontatutkimukset teräslujitteiden teräsluokka, yksittäisten terästen paksuudet ja k/k välit lujiteverkon jatkaminen, luiskaan vienti, tuennan lopettaminen, kaivojen huomioon ottaminen yms Reunatuet, kourut, askelmat ja eroosiosuojaukset Reunatuet, kourut, askelmat ja muurit Reunatuet

27 26 (33) Reunatuista mallinnetaan rakenteisiin liittyvien rajapintojen taiteviivat, jotka vaikuttavat ko. objektin tilanvaraukseen tai toimintaan. Kuva xx.esimerkki reunatuen taiteviivojen mallintamisesta. reunatukien dimensiot ja materiaali reunatukien asentaminen (työmenetelmä, alusta, upotettavien reunatukien etureunan asennuskorkeus yms.) Hulevesikourut hulevesikouruista tulee mallintaa rakennussuunnitteluvaiheessa vesijuoksun taiteviiva ja taiteviivat, jotka ovat rajapinnassa muiden rakenteiden kanssa tai vaikuttavat ko. objektin tilanvaraukseen tai toimintaan. dimensiot ja materiaalivaatimukset Maastoaskelmat

28 27 (33) maastoaskelmat mallinnetaan objektina (tilanvaraus) materiaalivaatimukset työmenetelmä alusta Muurit Luonnonkivimuurit luonnonkivimuurit mallinnetaan objektina (tilanvaraus) materiaali ja luonnonkiven mitat kiven alkuperä työmenetelmä (kiven sidonta yms.) alusta Kivikorimuurit kivikorimuuri mallinnetaan objektina (tilanvaraus) täyttömateriaali korin materiaali ja dimensiot työmenetelmä (korien liittäminen toisiinsa yms.) Betonikivimuurit betonikivimuuri mallinnetaan objektina (tilanvaraus) materiaalivaatimukset rakenteen mitat taustatäyttö Luiskaverhoukset ja eroosiosuojaukset Luiskakennostot Luiskakennoston yläpinta Suodatinkerroksen yläpinta Luiskakennoston tyyppi [esim. valmistajan oma koodi] Kiviheitokkeet Kiviheitokkeen yläpinta

29 28 (33) Suodatinkerroksen yläpinta Kivimateriaalin raekoko Kiviladokset Kiviladoksen jokaisen kerroksen yläpinta Suodatinkankaan yläpinta Kiviladoksen jokaisen kerroksen kivimateriaalin raekoko Vahvisteverkot Vahvisteverkon yläpinta Suodatinkerroksen yläpinta Vahvisteverkon tyyppi [esim. valmistajan oma koodi] Luonnonmukaiset eroosiosuojaukset Luonnonmukaisen eroosiosuojauksen yläpinta Suodatinkerroksen yläpinta Luonnonmukaisen eroosiosuojauksen sanallinen kuvaus Muut eroosiosuojaukset Kasvillisuusrakenteet Kasvualustat ja katteet Kasvualustat Mallinnetaan rakenteen yläpinta (alapinta tarvittaessa, maaston muotoilu) kasvualustatyyppi (tuotteistettu, paikalla tehty, kantava) ravinnepitoisuudet rakeisuus kasvualustan rajautuminen muihin materiaaleihin, tukimateriaali kasvualustan jyrkkyys, kasvualustan sidontamateriaali kasvualustapaksuudet kasvualustan laajuus, yksittäinen/yhtenäinen salaojitus (kasvualustan alusta muoto/materiaali ) Katteet

30 29 (33) mallinnetaan katteen yläpinta katemateriaali orgaanisen katteen luokka katesepelin tms. raekoko katekankaan määritys Nurmi ja niittyverhoukset Nurmikot mallinnetaan nurmen yläpinta hoitoluokka tekotapa jos kylvönurmesta poikkeava (siirtonurmi, emulsiokylvö) Niityt mallinnetaan niityn yläpinta tekotapa (kylvö, matto, laikkukylvö) kylvettävät siemenlajit, suomenkielinen ja lajitieteellinen nimi siemenseoksen määritys (seoksen suhteet) siemenmäärä g/m 2 alkuvaiheen hoitotoimet Istutukset Puut mallinnetaan puu xyz koordinaatistossa mallinnetaan suojaukset tarvittaessa taimilaji, suomenkielinen ja lajitieteellinen nimi käyttötapa katu/puistopuu (erilaiset taimet) taimikoko, rym tuentatapa suojaukset (runkosuojat, maaritilät, myyrä/jänis ) kastelu ja ilmastointijärjestelmän määritys Metsitykset mallinnetaan metsityksen yläpinta taimilaji, suomenkielinen ja lajitieteellinen nimi

31 30 (33) taimityyppi (paljasjuurinen, pottitaimi) taimikoot istutustiheydet suojukset istutuskaavio/sijoitteluohje Pensaat ja köynnökset mallinnetaan pensasistutusalueen yläpinta mallinnetaan yksittäinen pensas xyz koordinaatistossa taimilaji, suomenkielinen ja lajitieteellinen nimi taimikoko taimityyppi taimi ja riviväli Perennat mallinnetaan perennaistutuksen yläpinta taimilaji, suomenkielinen ja lajitieteellinen nimi taimikoko taimityyppi (paakku, astia, kennotaimi tai perennamatto) taimi ja riviväli tarvittaessa istutusajankohta Ryhmäruusut mallinnetaan ryhmäruusuistutuksen yläpinta taimilaji, suomenkielinen ja lajitieteellinen nimi taimikoko taimityyppi taimi ja riviväli Muut kukat Sipuli ja mukulakasvit mallinnetaan sipulikukkaistutuksen yläpinta sipulikasvin suomenkielinen ja lajitieteellinen nimi

32 31 (33) sipulikoko istutussyvyys istutustiheys Ryhmäkasvit mallinnetaan ryhmäkasvi istutuksen yläpinta taimi tai siemenlaji, suomenkielinen ja lajitieteellinen nimi taimikoot istutustiheydet/ kylvömäärät kastelujärjestelmä Kosteikko ja vesikasvit mallinnetaan kosteikko ja vesikasvi istutuksen yläpinta taimilaji, suomenkielinen ja lajitieteellinen nimi taimityyppi (paljasjuurinen, pottitaimi) taimikoot istutustiheydet suojaukset Puun juuristoalueen rakenteet pengerrys ja täyttöalueilla mallinnetaan rakenteen yläpinta sallittu täytön maksimipaksuus juuristoalueella täyttömateriaalin määritys puun tyven suojausmateriaali/ ilmastointi Ratojen päällysrakenteet Ratojen tukikerrokset Tukikerroksen yläpinta Tukikerroksen materiaali [raidesepeli/sora] Rakeisuusluokka Raekoko [d/d] Hienoaineksen määrän luokka Muotoarvo [SI]
