1 1 Tässä luvussa käsitellään johtokaivantojen eli johtojen, kaapeleiden, salaojien, putkien ja kaivojen alkutäyttöjä. Tässä luvussa alkutäytöllä tarkoitetaan myös rumpujen ympärystäyttöjä Alkutäyttöjen materiaalit, yleistä Putkikaivannon alkutäyttö tehdään sellaisella materiaalilla, joka sopii kaikille kyseisen kaivannon putkille. Täyttömateriaali ei saa vahingoittaa putkien pinnoitteita eikä sisältää aineita, jotka voivat vahingoittaa putkia tai liitosmateriaalia. Alkutäyttö tehdään hiekasta, sorasta tai murskeesta, joka täyttää saman putken asennusalustan materiaalille esitetyt vaatimukset. Tiivistämisen kannalta liian märkää materiaalia ei käytetä. Routivaa täyttömateriaalia ei käytetä liikennöitävällä alueella. Liikennöitävän alueen ulkopuolella alkutäyttömateriaaliksi soveltuvat hiekka, sora, murske, savi, siltti ja moreeni, joiden raekoko ei ylitä tasauskerrokselle asetettuja enimmäisarvoja. Rakennuksen alle ja liikennöitäville alueille käytettävien alkutäytön materiaalien kelpoisuus todetaan tuoteselosteesta tai tuoteselosteen puuttuessa ennen työn aloittamista rakeisuustutkimuksilla siten, että jokaisesta alkavasta 200 m 3 :n erästä tutkitaan yksi näyte. Näyte otetaan ennen tiivistystyötä. Lisätarkistuksia tehdään tarvittaessa työn aikana. Rakeisuuskäyrät liitetään kelpoisuusasiakirjaan Betoni- ja muoviputkien alkutäyttöjen materiaalit Täyttömateriaali ei saa vahingoittaa putkien pinnoitteita. Täyttömateriaali ei myöskään saa sisältää aineita, jotka voivat vahingoittaa putkia tai liitosmateriaalia. Alkutäyttö putkimateriaalin mukaan: betoniputkien alkutäyttö liikennöitävillä alueilla tehdään hyvin tiivistyvällä routimattomalla materiaalilla, jonka enimmäisraekoko on taulukon 22332:T1 mukainen liikennöitävän alueen ulkopuolella betoniputkien täyttömateriaalin suurin raekoko ei ole yli 100 mm ja täyttötyö tehdään aiheuttamatta putkelle haitallisia mekaanisia rasituksia muoviputkien alkutäyttömateriaalina käytetään hiekkaa tai soraa, jonka enimmäisraekoko on enintään 0,1 putken sisäläpimitta, kuitenkin enintään 60 mm. Murskattuja kiviaineksia voidaan käyttää putken DN > 100 alkutäyttöön. Tällöin murskeen suurin raekoko on 16 mm.

Täyttömateriaali ei saa vahingoittaa putkien pinnoitteita eikä sisältää aineita, jotka voivat vahingoittaa putkia tai liitosmateriaalia.

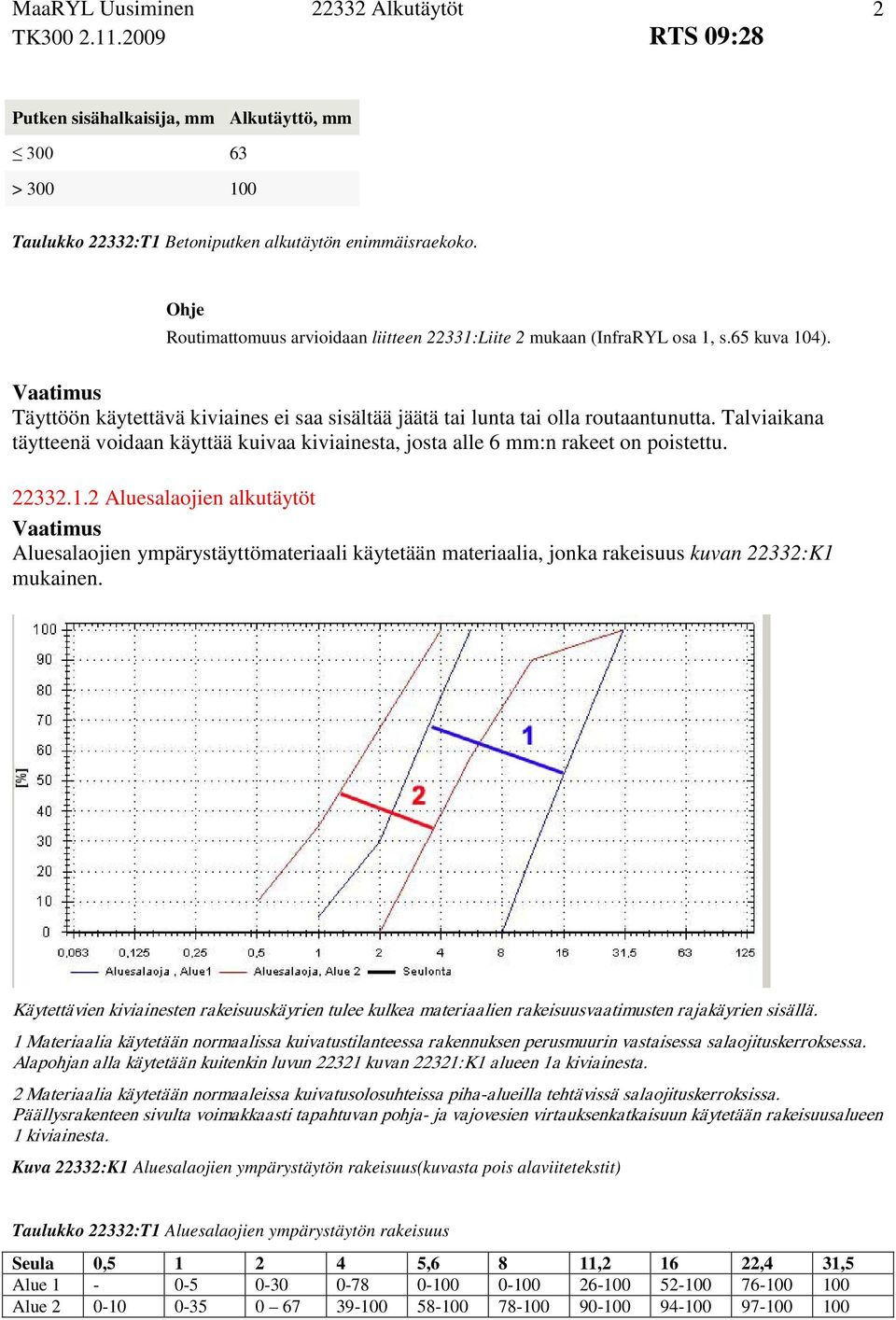

2 2 Putken sisähalkaisija, mm Alkutäyttö, mm > Taulukko 22332:T1 Betoniputken alkutäytön enimmäisraekoko. Routimattomuus arvioidaan liitteen 22331:Liite 2 mukaan (InfraRYL osa 1, s.65 kuva 104). Täyttöön käytettävä kiviaines ei saa sisältää jäätä tai lunta tai olla routaantunutta. Talviaikana täytteenä voidaan käyttää kuivaa kiviainesta, josta alle 6 mm:n rakeet on poistettu Aluesalaojien alkutäytöt Aluesalaojien ympärystäyttömateriaali käytetään materiaalia, jonka rakeisuus kuvan 22332:K1 mukainen. Käytettävien kiviainesten rakeisuuskäyrien tulee kulkea materiaalien rakeisuusvaatimusten rajakäyrien sisällä. 1 Materiaalia käytetään normaalissa kuivatustilanteessa rakennuksen perusmuurin vastaisessa salaojituskerroksessa. Alapohjan alla käytetään kuitenkin luvun kuvan 22321:K1 alueen 1a kiviainesta. 2 Materiaalia käytetään normaaleissa kuivatusolosuhteissa piha-alueilla tehtävissä salaojituskerroksissa. Päällysrakenteen sivulta voimakkaasti tapahtuvan pohja- ja vajovesien virtauksenkatkaisuun käytetään rakeisuusalueen 1 kiviainesta. Kuva 22332:K1 Aluesalaojien ympärystäytön rakeisuus(kuvasta pois alaviitetekstit) Taulukko 22332:T1 Aluesalaojien ympärystäytön rakeisuus Seula 0, ,6 8 11, ,4 31,5 Alue Alue

22332.1.2 Aluesalaojien alkutäytöt Aluesalaojien ympärystäyttömateriaali käytetään materiaalia, jonka rakeisuus kuvan 22332:K1 mukainen.

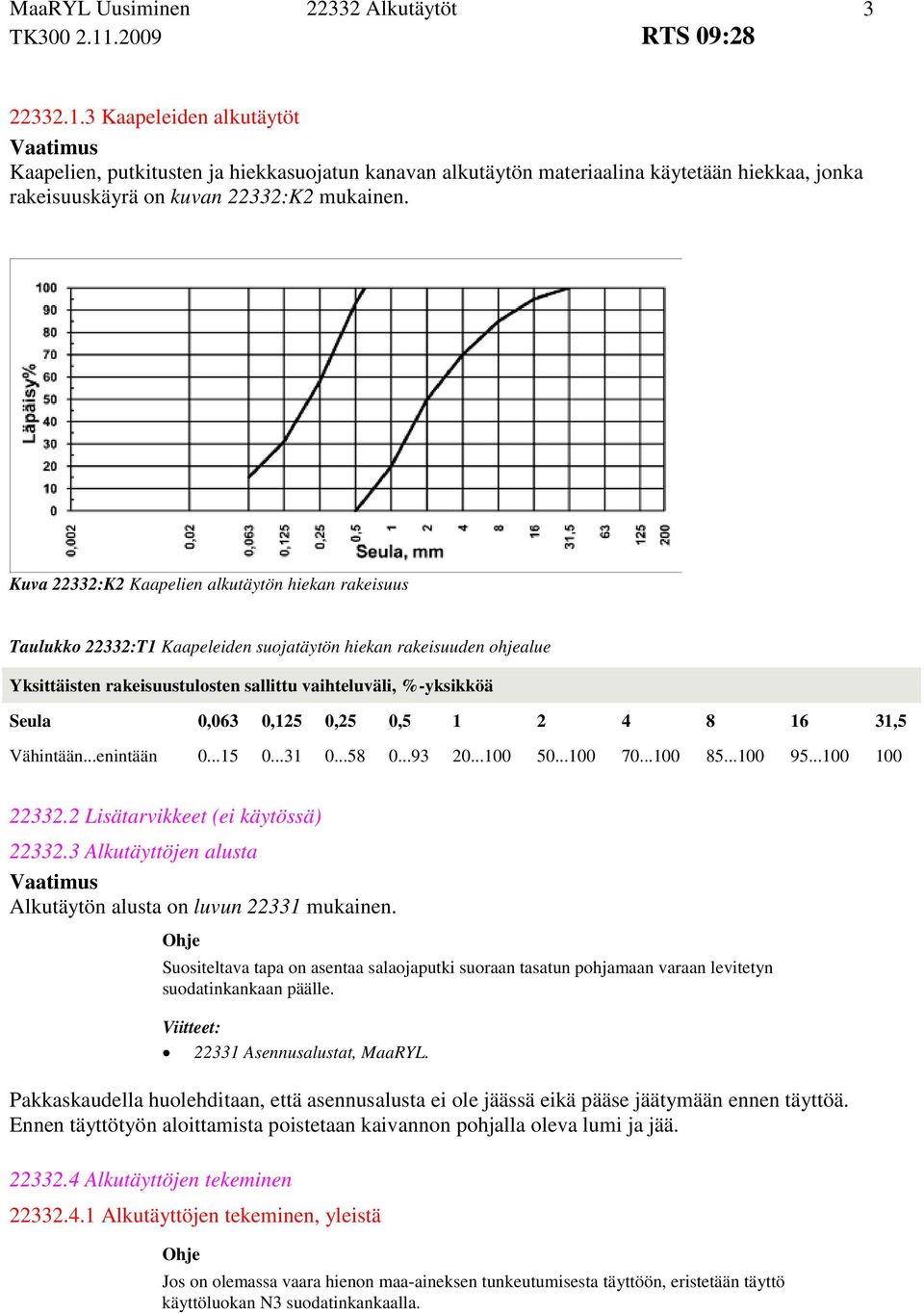

3 Kaapeleiden alkutäytöt Kaapelien, putkitusten ja hiekkasuojatun kanavan alkutäytön materiaalina käytetään hiekkaa, jonka rakeisuuskäyrä on kuvan 22332:K2 mukainen. Kuva 22332:K2 Kaapelien alkutäytön hiekan rakeisuus Taulukko 22332:T1 Kaapeleiden suojatäytön hiekan rakeisuuden ohjealue Yksittäisten rakeisuustulosten sallittu vaihteluväli, %-yksikköä Seula 0,063 0,125 0,25 0, ,5 Vähintään...enintään Lisätarvikkeet (ei käytössä) Alkutäyttöjen alusta Alkutäytön alusta on luvun mukainen. Suositeltava tapa on asentaa salaojaputki suoraan tasatun pohjamaan varaan levitetyn suodatinkankaan päälle. Viitteet: Asennusalustat, MaaRYL. Pakkaskaudella huolehditaan, että asennusalusta ei ole jäässä eikä pääse jäätymään ennen täyttöä. Ennen täyttötyön aloittamista poistetaan kaivannon pohjalla oleva lumi ja jää Alkutäyttöjen tekeminen Alkutäyttöjen tekeminen, yleistä Jos on olemassa vaara hienon maa-aineksen tunkeutumisesta täyttöön, eristetään täyttö käyttöluokan N3 suodatinkankaalla.

0,125 0,25 0,5 1 2 4 8 16 31,5 Vähintään...enintään 0...15 0...31 0...58 0...93 20...100 50...100 70...100 85...100 95...100 100 22332.2 Lisätarvikkeet (ei käytössä) 22332.

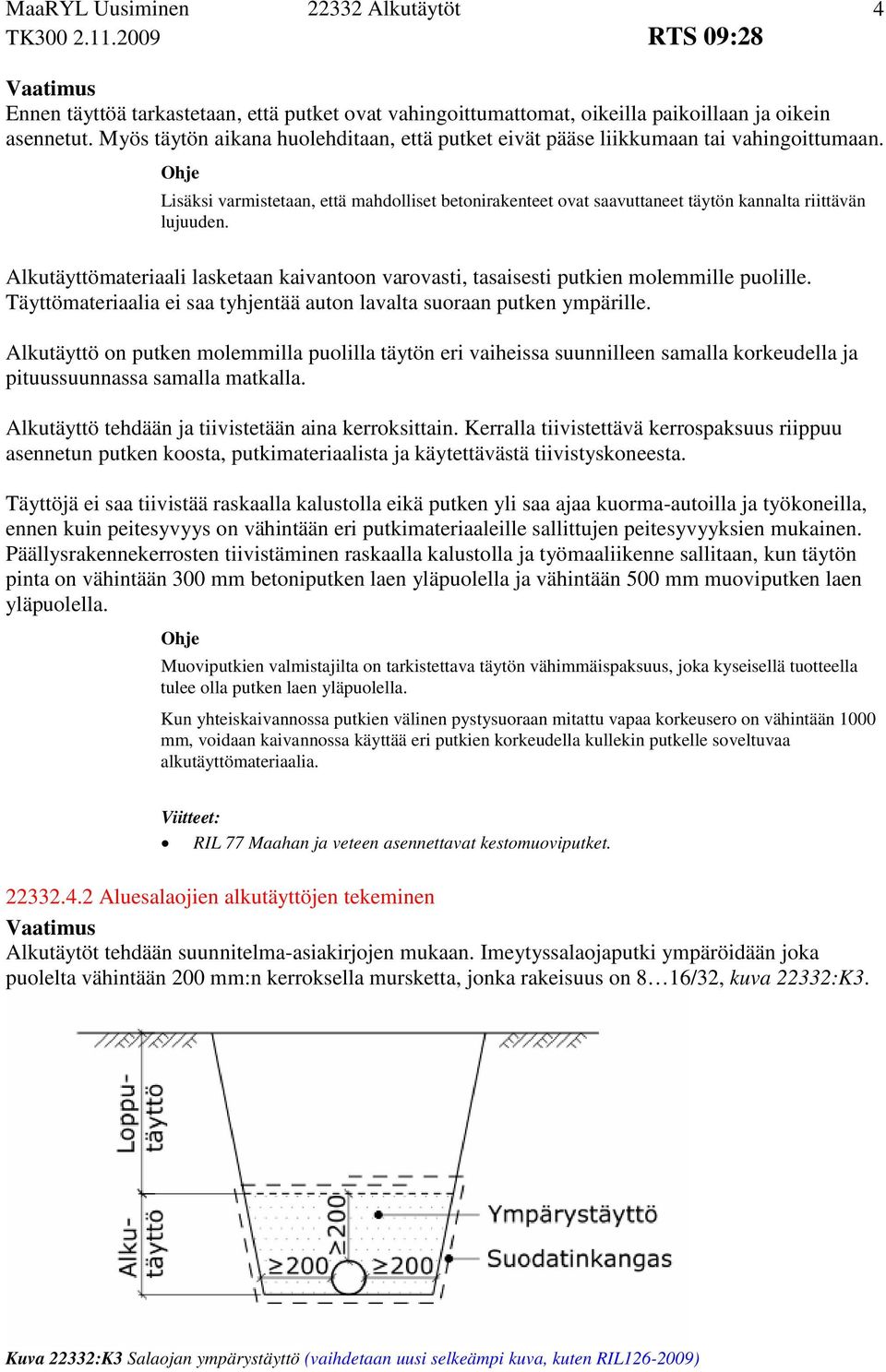

4 4 Ennen täyttöä tarkastetaan, että putket ovat vahingoittumattomat, oikeilla paikoillaan ja oikein asennetut. Myös täytön aikana huolehditaan, että putket eivät pääse liikkumaan tai vahingoittumaan. Lisäksi varmistetaan, että mahdolliset betonirakenteet ovat saavuttaneet täytön kannalta riittävän lujuuden. Alkutäyttömateriaali lasketaan kaivantoon varovasti, tasaisesti putkien molemmille puolille. Täyttömateriaalia ei saa tyhjentää auton lavalta suoraan putken ympärille. Alkutäyttö on putken molemmilla puolilla täytön eri vaiheissa suunnilleen samalla korkeudella ja pituussuunnassa samalla matkalla. Alkutäyttö tehdään ja tiivistetään aina kerroksittain. Kerralla tiivistettävä kerrospaksuus riippuu asennetun putken koosta, putkimateriaalista ja käytettävästä tiivistyskoneesta. Täyttöjä ei saa tiivistää raskaalla kalustolla eikä putken yli saa ajaa kuorma-autoilla ja työkoneilla, ennen kuin peitesyvyys on vähintään eri putkimateriaaleille sallittujen peitesyvyyksien mukainen. Päällysrakennekerrosten tiivistäminen raskaalla kalustolla ja työmaaliikenne sallitaan, kun täytön pinta on vähintään 300 mm betoniputken laen yläpuolella ja vähintään 500 mm muoviputken laen yläpuolella. Muoviputkien valmistajilta on tarkistettava täytön vähimmäispaksuus, joka kyseisellä tuotteella tulee olla putken laen yläpuolella. Kun yhteiskaivannossa putkien välinen pystysuoraan mitattu vapaa korkeusero on vähintään 1000 mm, voidaan kaivannossa käyttää eri putkien korkeudella kullekin putkelle soveltuvaa alkutäyttömateriaalia. Viitteet: RIL 77 Maahan ja veteen asennettavat kestomuoviputket Aluesalaojien alkutäyttöjen tekeminen Alkutäytöt tehdään suunnitelma-asiakirjojen mukaan. Imeytyssalaojaputki ympäröidään joka puolelta vähintään 200 mm:n kerroksella mursketta, jonka rakeisuus on 8 16/32, kuva 22332:K3. Kuva 22332:K3 Salaojan ympärystäyttö (vaihdetaan uusi selkeämpi kuva, kuten RIL )

Alkutäyttömateriaali lasketaan kaivantoon varovasti, tasaisesti putkien molemmille puolille. Täyttömateriaalia ei saa tyhjentää auton lavalta suoraan putken ympärille.

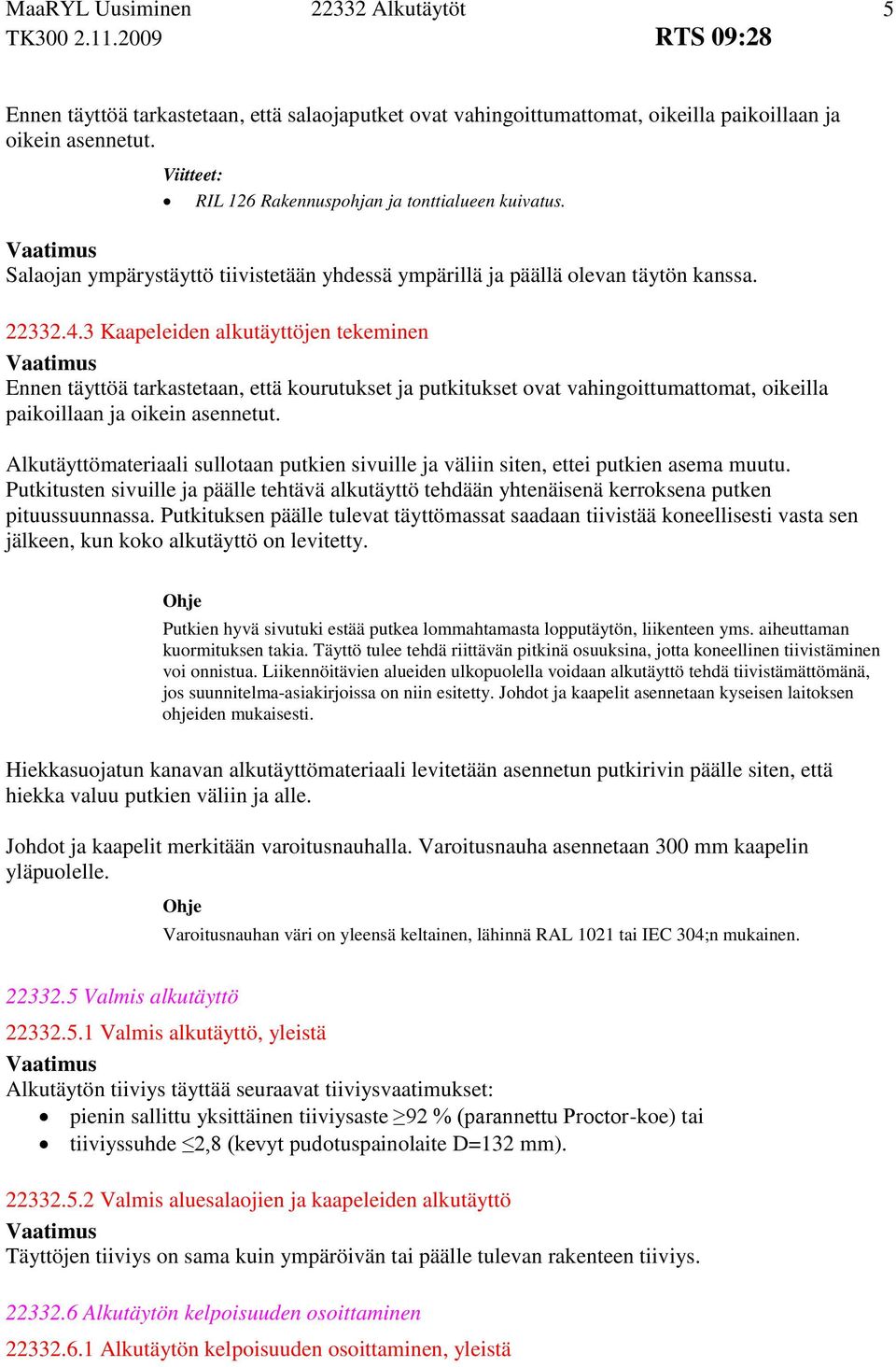

5 5 Ennen täyttöä tarkastetaan, että salaojaputket ovat vahingoittumattomat, oikeilla paikoillaan ja oikein asennetut. Viitteet: RIL 126 Rakennuspohjan ja tonttialueen kuivatus. Salaojan ympärystäyttö tiivistetään yhdessä ympärillä ja päällä olevan täytön kanssa Kaapeleiden alkutäyttöjen tekeminen Ennen täyttöä tarkastetaan, että kourutukset ja putkitukset ovat vahingoittumattomat, oikeilla paikoillaan ja oikein asennetut. Alkutäyttömateriaali sullotaan putkien sivuille ja väliin siten, ettei putkien asema muutu. Putkitusten sivuille ja päälle tehtävä alkutäyttö tehdään yhtenäisenä kerroksena putken pituussuunnassa. Putkituksen päälle tulevat täyttömassat saadaan tiivistää koneellisesti vasta sen jälkeen, kun koko alkutäyttö on levitetty. Putkien hyvä sivutuki estää putkea lommahtamasta lopputäytön, liikenteen yms. aiheuttaman kuormituksen takia. Täyttö tulee tehdä riittävän pitkinä osuuksina, jotta koneellinen tiivistäminen voi onnistua. Liikennöitävien alueiden ulkopuolella voidaan alkutäyttö tehdä tiivistämättömänä, jos suunnitelma-asiakirjoissa on niin esitetty. Johdot ja kaapelit asennetaan kyseisen laitoksen ohjeiden mukaisesti. Hiekkasuojatun kanavan alkutäyttömateriaali levitetään asennetun putkirivin päälle siten, että hiekka valuu putkien väliin ja alle. Johdot ja kaapelit merkitään varoitusnauhalla. Varoitusnauha asennetaan 300 mm kaapelin yläpuolelle. Varoitusnauhan väri on yleensä keltainen, lähinnä RAL 1021 tai IEC 304;n mukainen Valmis alkutäyttö Valmis alkutäyttö, yleistä Alkutäytön tiiviys täyttää seuraavat tiiviysvaatimukset: pienin sallittu yksittäinen tiiviysaste 92 % (parannettu Proctor-koe) tai tiiviyssuhde 2,8 (kevyt pudotuspainolaite D=132 mm) Valmis aluesalaojien ja kaapeleiden alkutäyttö Täyttöjen tiiviys on sama kuin ympäröivän tai päälle tulevan rakenteen tiiviys Alkutäytön kelpoisuuden osoittaminen Alkutäytön kelpoisuuden osoittaminen, yleistä

3 Kaapeleiden alkutäyttöjen tekeminen Ennen täyttöä tarkastetaan, että kourutukset ja putkitukset ovat vahingoittumattomat, oikeilla paikoillaan ja oikein asennetut.

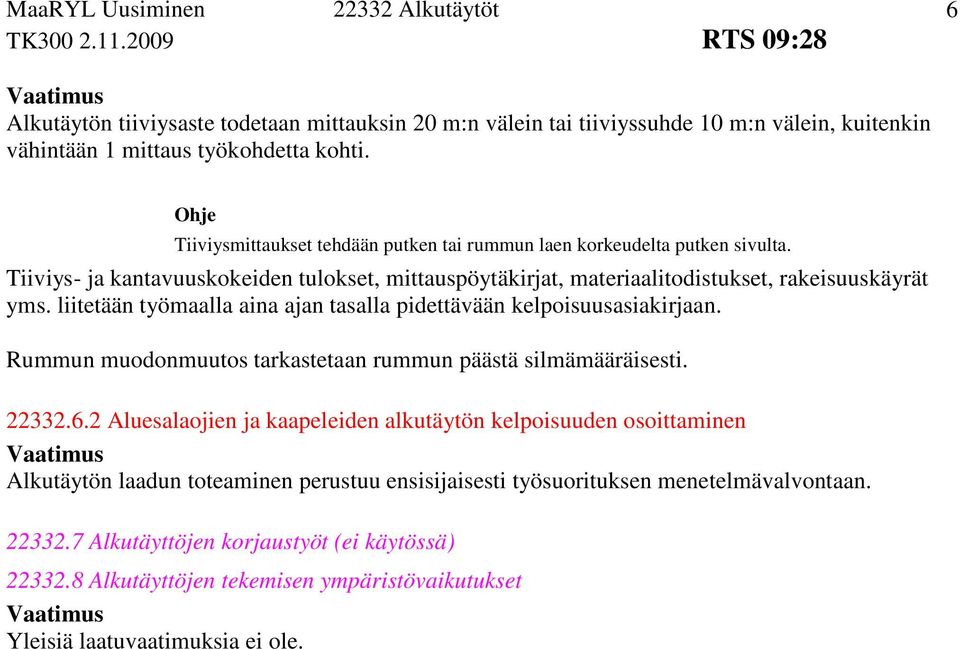

6 6 Alkutäytön tiiviysaste todetaan mittauksin 20 m:n välein tai tiiviyssuhde 10 m:n välein, kuitenkin vähintään 1 mittaus työkohdetta kohti. Tiiviysmittaukset tehdään putken tai rummun laen korkeudelta putken sivulta. Tiiviys- ja kantavuuskokeiden tulokset, mittauspöytäkirjat, materiaalitodistukset, rakeisuuskäyrät yms. liitetään työmaalla aina ajan tasalla pidettävään kelpoisuusasiakirjaan. Rummun muodonmuutos tarkastetaan rummun päästä silmämääräisesti Aluesalaojien ja kaapeleiden alkutäytön kelpoisuuden osoittaminen Alkutäytön laadun toteaminen perustuu ensisijaisesti työsuorituksen menetelmävalvontaan Alkutäyttöjen korjaustyöt (ei käytössä) Alkutäyttöjen tekemisen ympäristövaikutukset Yleisiä laatuvaatimuksia ei ole.

liitetään työmaalla aina ajan tasalla pidettävään kelpoisuusasiakirjaan. Rummun muodonmuutos tarkastetaan rummun päästä silmämääräisesti. 22332.6.
