1 PRE/infraBIM tietomallivaatimukset ja ohjeet Osa

2 Pöyry Finland Oy / Aki Leislahti, Ilkka Puustinen, Harri Sivonen, Markus Lakanen, 1 (16) Dokumentin versiohistoria Versio Päiväys Tekijä Kuvaus Aki Leislahti Ilkka Puustinen Markus Lakanen Luonnos osasta 5 Kommentit ja muistiinpanot työpajasta 7b Valmiin tekstin koostaminen Tekstin täydennyksiä ja tarkennuksia

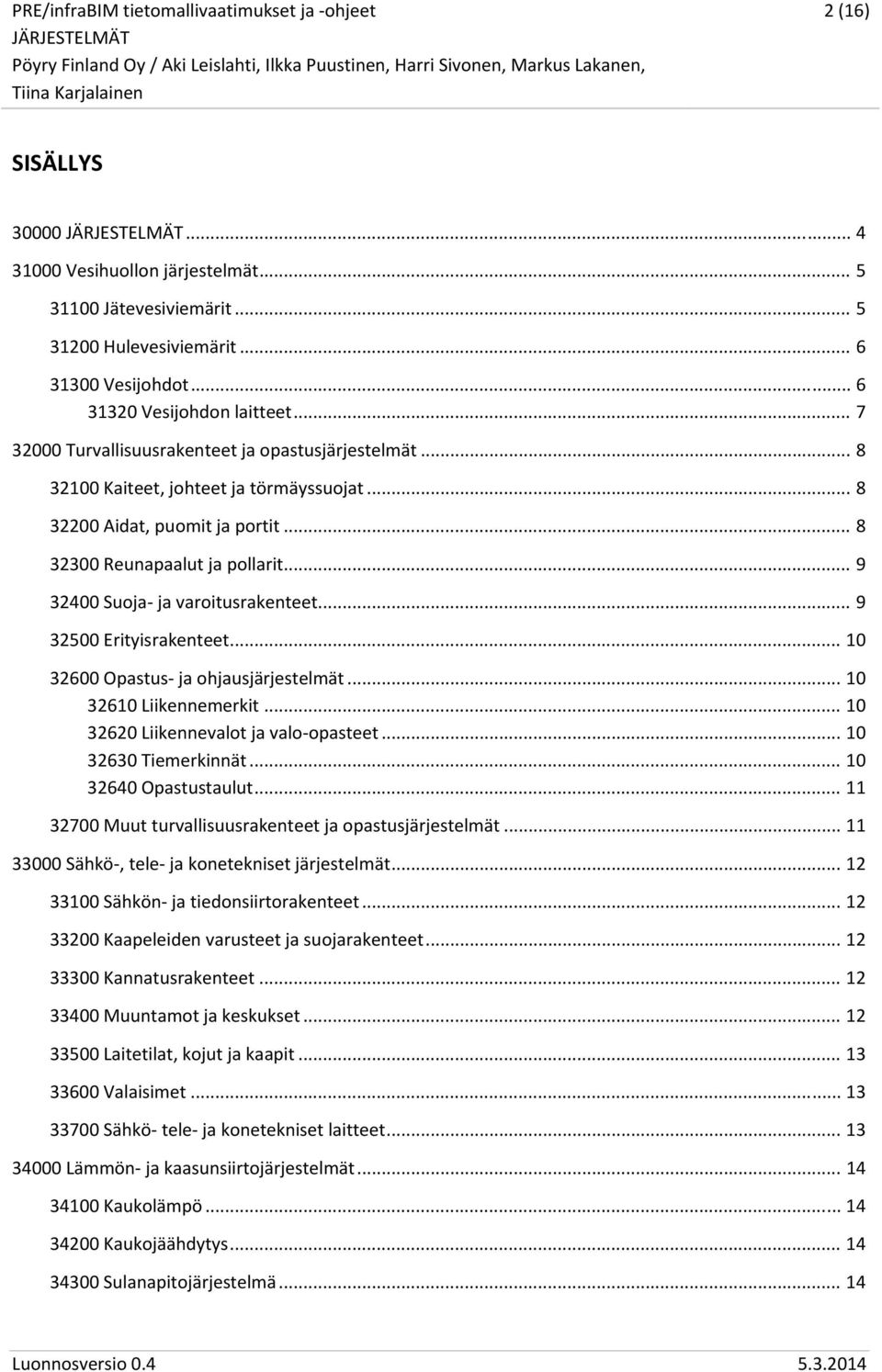

3 2 (16) SISÄLLYS Vesihuollon järjestelmät Jätevesiviemärit Hulevesiviemärit Vesijohdot Vesijohdon laitteet Turvallisuusrakenteet ja opastusjärjestelmät Kaiteet, johteet ja törmäyssuojat Aidat, puomit ja portit Reunapaalut ja pollarit Suoja ja varoitusrakenteet Erityisrakenteet Opastus ja ohjausjärjestelmät Liikennemerkit Liikennevalot ja valo opasteet Tiemerkinnät Opastustaulut Muut turvallisuusrakenteet ja opastusjärjestelmät Sähkö, tele ja konetekniset järjestelmät Sähkön ja tiedonsiirtorakenteet Kaapeleiden varusteet ja suojarakenteet Kannatusrakenteet Muuntamot ja keskukset Laitetilat, kojut ja kaapit Valaisimet Sähkö tele ja konetekniset laitteet Lämmön ja kaasunsiirtojärjestelmät Kaukolämpö Kaukojäähdytys Sulanapitojärjestelmä... 14

4 3 (16) Maakaasuputkisto... 14

5 Pöyry Finland Oy / Aki Leislahti, Ilkka Puustinen, Harri Sivonen, Markus Lakanen, 4 (16) Tässä yhteydessä tarkastellaan tie, katu ja rataväylien sekä alueiden varustevaatimuksia. Väylien järjestelmät koostuvat pääsääntöisesti seuraavista INFRA 2006 rakennusosa ja hankenimikkeistön luvun mukaisista rakennusosista: Vesihuollon järjestelmät Jätevesiviemärit Hulevesiviemärit Vesijohdot Turvallisuusrakenteet ja ohjausjärjestelmät Aidat ja puomit Reunapaalut ja pollarit Suoja ja varoitusrakenteet Erikoisrakenteet Opastus ja ohjausjärjestelmät Muut turvallisuusrakenteet ja opastusjärjestelmät Sähkö, tele ja konetekniset järjestelmät Sähkön ja tiedonsiirtorakenteet Kaapeleiden varusteet ja suojarakenteet Kannatusrakenteet Muuntamot ja keskukset Laitetilat, kojut ja kaapit Valaisimet Sähkö tele ja konetekniset laitteet Lämmön ja kaasunsiirtojärjestelmät Kaukolämpö Kaukojäähdytys Sulanapitojärjestelmä Maakaasuputkisto Tämän ohjeistus painottuu rakennussuunnitelmavaiheen mallivaatimuksiin.

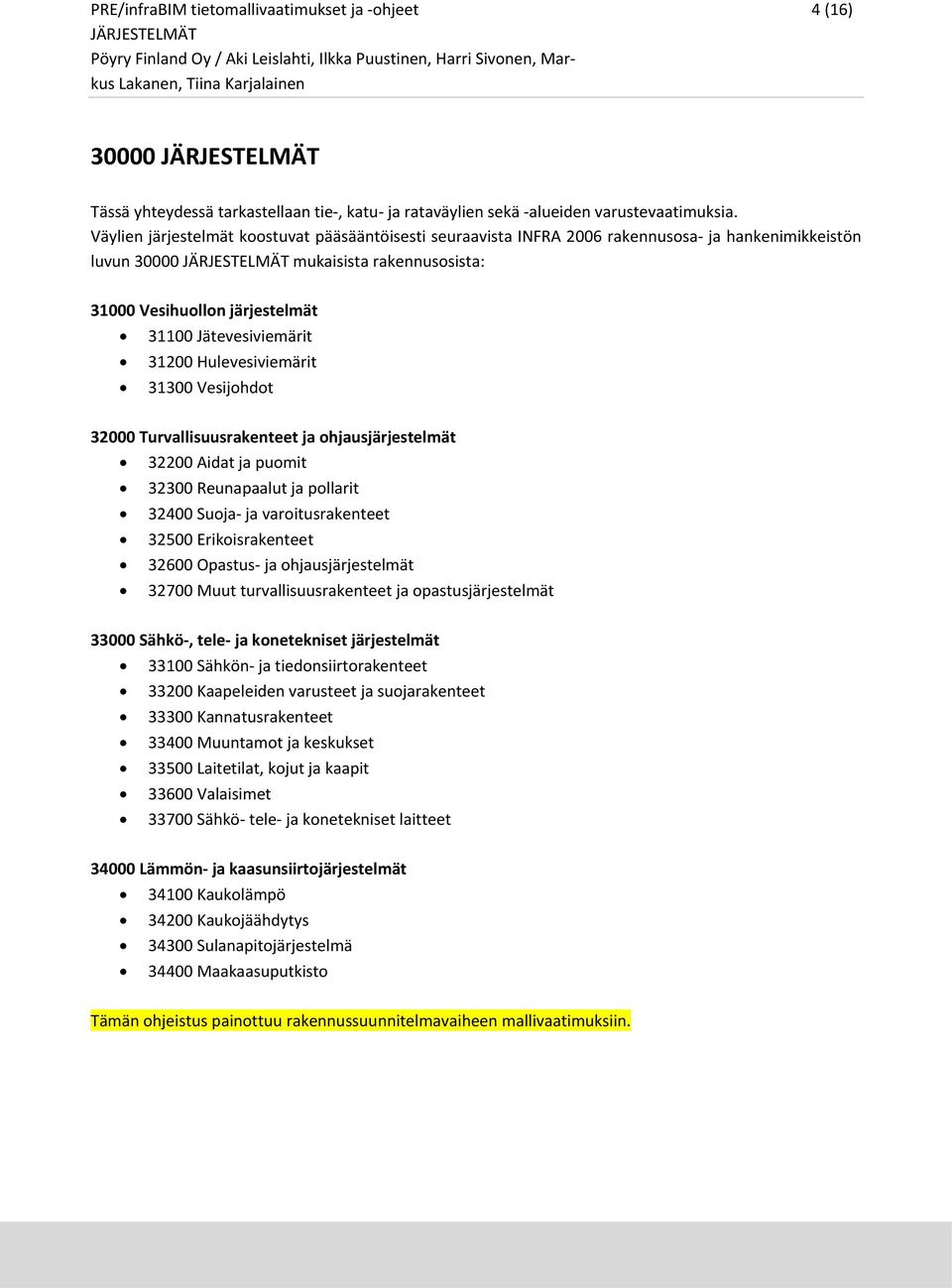

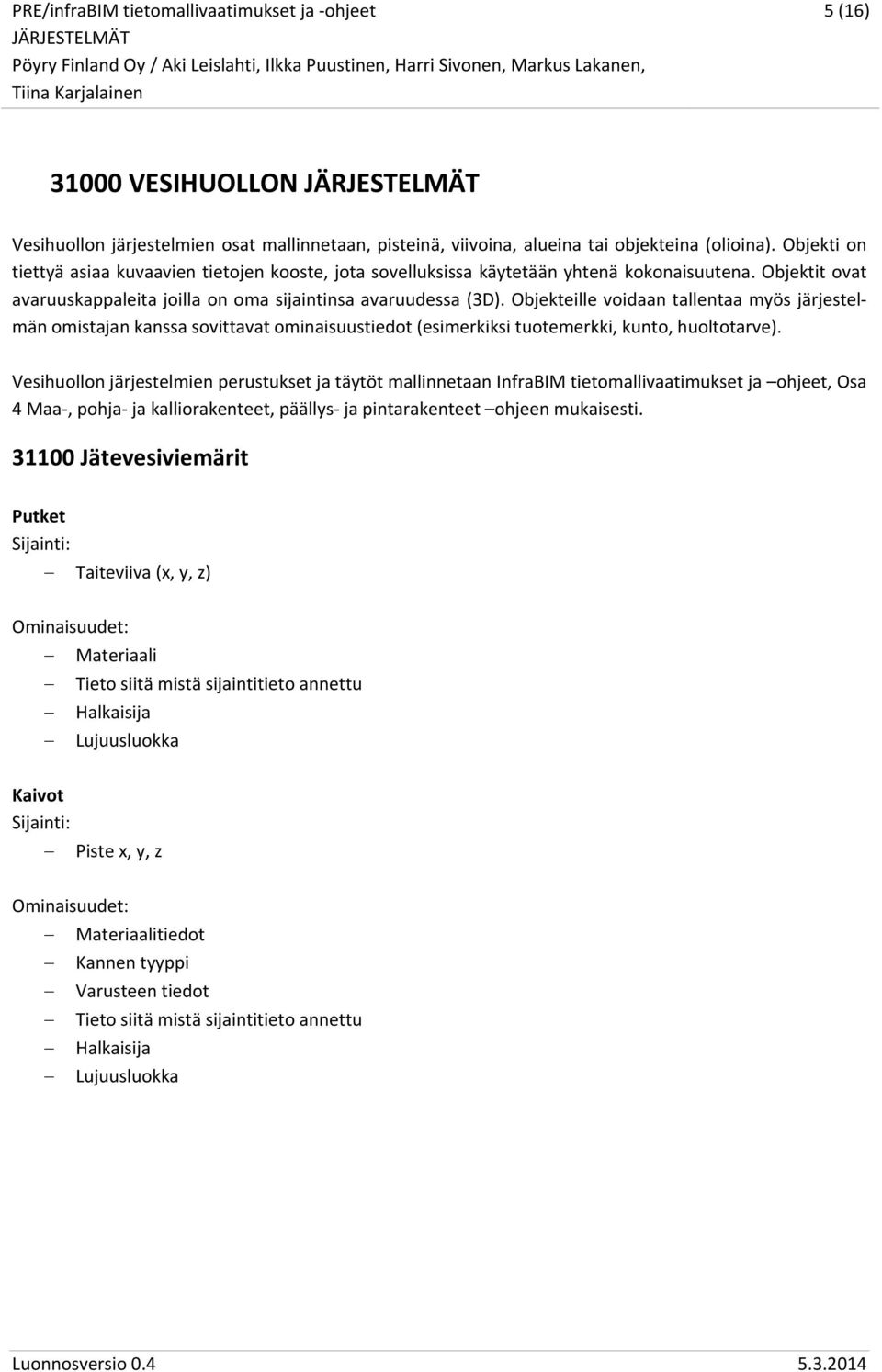

6 5 (16) VESIHUOLLON Vesihuollon järjestelmien osat mallinnetaan, pisteinä, viivoina, alueina tai objekteina (olioina). Objekti on tiettyä asiaa kuvaavien tietojen kooste, jota sovelluksissa käytetään yhtenä kokonaisuutena. Objektit ovat avaruuskappaleita joilla on oma sijaintinsa avaruudessa (3D). Objekteille voidaan tallentaa myös järjestelmän omistajan kanssa sovittavat ominaisuustiedot (esimerkiksi tuotemerkki, kunto, huoltotarve). Vesihuollon järjestelmien perustukset ja täytöt mallinnetaan InfraBIM tietomallivaatimukset ja ohjeet, Osa 4 Maa, pohja ja kalliorakenteet, päällys ja pintarakenteet ohjeen mukaisesti Jätevesiviemärit Putket Taiteviiva (x, y, z) Materiaali Tieto siitä mistä sijaintitieto annettu Halkaisija Lujuusluokka Kaivot Piste x, y, z Materiaalitiedot Kannen tyyppi Varusteen tiedot Tieto siitä mistä sijaintitieto annettu Halkaisija Lujuusluokka

7 6 (16) Hulevesiviemärit Putket Taiteviiva (x, y, z) Materiaali Tieto siitä mistä sijaintitieto annettu Halkaisija Lujuusluokka Kaivot Piste x, y, z Materiaalitiedot Kannen tyyppi Varusteen tiedot Tieto siitä mistä sijaintitieto annettu Halkaisija Lujuusluokka Vesijohdot Putket Taiteviiva (x, y, z) Materiaali Tieto siitä mistä sijaintitieto annettu Halkaisija Lujuusluokka Kaivot Piste x, y, z

8 7 (16) Materiaalitiedot Kannen tyyppi Varusteen tiedot Tieto siitä mistä sijaintitieto annettu Halkaisija Lujuusluokka Vesijohdon laitteet Venttiilit, palopostit, pumppaamot Sijainti x, y Mitoitus

9 8 (16) TURVALLISUUSRAKENTEET JA OPASTUS Turvallisuusrakenteet ja opastusjärjestelmät mallinnetaan rakenteesta riippuen joko pisteinä, geometrialinjoina (3D taiteviiva) tai objekteina (olioina). Objekti on tiettyä asiaa kuvaavien tietojen kooste, jota sovelluksissa käytetään yhtenä kokonaisuutena. Objektit ovat avaruuskappaleita joilla on oma sijaintinsa avaruudessa (3D). Objekteille ja 3D geometrioille voidaan tallentaa myös järjestelmän omistajan kanssa sovittavat ominaisuustiedot (esimerkiksi tuotemerkki, kunto, huoltotarve). Perustukset ja täytöt mallinnetaan InfraBIM tietomallivaatimukset ja ohjeet, Osa 4 Maa, pohja ja kalliorakenteet, päällys ja pintarakenteet ohjeen mukaisesti Kaiteet, johteet ja törmäyssuojat Kaidelinja esitettään linjatietotona xy, johon korkeus z mallinnetaan toteumamallinnusvaiheessa (RS). Kaidelinja z tieto mallinnetaan alla olevan kuvan mukaisista kohdista. Kuva (tiekaideen etureunan yläpinta, keskikaiteen keskilinjan yläpinta, betonikaiteen etureuna päällysteen yläpinta) Geometria: Kaiteen sijainti linjatiedostona xy. Korkeus z otetaan tarpeen mukaan maanpinnasta ja/tai ylimmästä yhdistelmäpinnasta. Kaideobjektit yhdistetään kaiteen linjaan: Tiekaide: kaidejohteen etureunasta Betonikaide: etureunasta ylimmästä pinnasta täyskorkea kaide ja kaiteen päättäminen erikseen Kaiteen tyyppi: teräspalkkikaide, putkipalkkikaide, kaksiputkikaide, vaijerikaide, betonikaide, kevyen liikenteen kaide, yhdistelmäkaide Tolppajako Tolppatyyppi Törmäyskestävyysluokka: N2, H2 Aurauskestävyysluokka 1...4, Toimintaleveys Wn Kaiteen päättäminen objekteina: viiste, törmäyselementti, sivuun kääntäminen Lisätiedot: ulkonäkövaatimukset (väri, verkko, läpinäkyvyys), muut mahdolliset vaatimukset (esim tilaajan määrittelemä erikoistyyppi), linjasidonta Kaiteiden varusteet (törmäyspäät yms.) Aidat, puomit ja portit Aidat Geometria:

10 9 (16) Aidan sijainti linjatietona xy. Korkeus z otetaan tarpeen mukaan maanpinnasta ja/tai ylimmästä yhdistelmäpinnasta. Aidan tyyppi: betoniaita, metalliaita, puuaita, riista aita Korkeustieto h Pylväs/tolppatiedot: materiaali Lisätiedot: ulkonäkövaatimukset (väri, verkko, läpinäkyvyys), muut mahdolliset vaatimukset (esim tilaajan määrittelemä erikoistyyppi), linjasidonta Puomit Geometria: Puomin sijaintitiedot linjatietona xy. Korkeus z otetaan tarpeen mukaan maanpinnasta ja/tai ylimmästä yhdistelmäpinnasta. Puomin tyyppi (nostopuomi, liukupuomi) Materiaali Pituus Lisätiedot: käyttötarkoitus, ulkonäkövaatimukset, muut mahdolliset vaatimukset (esim tilaajan määrittelemä erikoistyyppi), linjasidonta Perustukset ja täytöt mallinnetaan InfraBIM tietomallivaatimukset ja ohjeet, Osa 4 Maa, pohja ja kalliorakenteet, päällys ja pintarakenteet ohjeen mukaisesti Reunapaalut ja pollarit Reunapaalut mallinnetaan tarpeen mukaan. Ei vaatimuksia. Pollarit Geometria: Sijainti pistetietona xy. Korkeus Z tarpeen mukaan maanpinnasta ja/tai ylimmästä yhdistelmäpinnasta. Lisätietona: tyyppi, materiaali, väri, korkeus Suoja ja varoitusrakenteet Suoja ja varoitusrakenteet mallinnetaan tapauskohtaisesti. Geometria: Sijaintitiedot linjatietona xy. Korkeus z otetaan tarpeen mukaan maanpinnasta ja/tai ylimmästä yhdistelmäpinnasta.

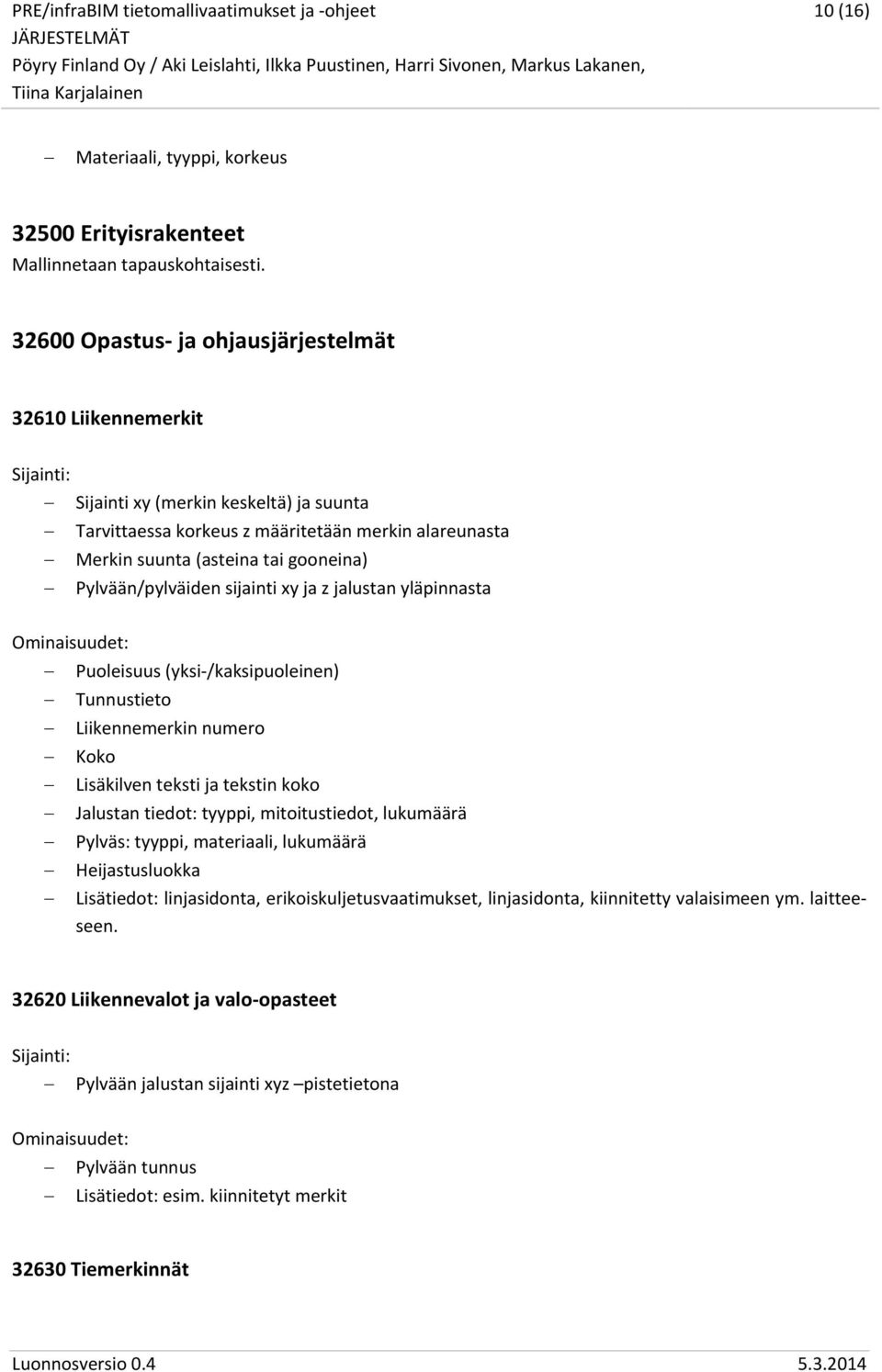

11 10 (16) Materiaali, tyyppi, korkeus Erityisrakenteet Mallinnetaan tapauskohtaisesti Opastus ja ohjausjärjestelmät Liikennemerkit Sijainti xy (merkin keskeltä) ja suunta Tarvittaessa korkeus z määritetään merkin alareunasta Merkin suunta (asteina tai gooneina) Pylvään/pylväiden sijainti xy ja z jalustan yläpinnasta Puoleisuus (yksi /kaksipuoleinen) Tunnustieto Liikennemerkin numero Koko Lisäkilven teksti ja tekstin koko Jalustan tiedot: tyyppi, mitoitustiedot, lukumäärä Pylväs: tyyppi, materiaali, lukumäärä Heijastusluokka Lisätiedot: linjasidonta, erikoiskuljetusvaatimukset, linjasidonta, kiinnitetty valaisimeen ym. laitteeseen Liikennevalot ja valo opasteet Pylvään jalustan sijainti xyz pistetietona Pylvään tunnus Lisätiedot: esim. kiinnitetyt merkit Tiemerkinnät

12 11 (16) sijainti xy viivamaiset; xy ketju aluemaiset; xy ketju pistemäiset; xy kaistanuolet; xy (määritys 2 3 pistettä, suunta) tyyppikoodi materiaalitieto: kuumamassa, kylmämassa, maali upotus paksuus heräteraidat Opastustaulut Sijainti xy (merkin keskeltä) ja suunta Tarvittaessa korkeus z määritetään merkin alareunasta Merkin suunta (asteina tai goneina). Ristikkopylväälle xyz Puoleisuus (yksi /kaksipuoleinen) Tunnustieto Liikennemerkin numero Pinta ala Tekstin koko jalustan tiedot: tyyppi, perustamistyyppi, lukumäärä, pylvään tiedot: tyyppi (putki, ristikko) heijastusluokka Lisätiedot: esim. erikoiskuljetusvaatimukset, linjasidonta, opastusmerkissä olevat tekstit ja kuviot Muut turvallisuusrakenteet ja opastusjärjestelmät Mallinnetaan tapauskohtaisesti.

13 12 (16) SÄHKÖ, TELE JA KONETEKNISET Sähkön ja tiedonsiirtorakenteet Sijainti pistetietona xy. Korkeus z tarpeen mukaan maanpinnasta ja/tai ylimmästä yhdistelmäpinnasta. Lisätietona: omistaja, tyyppi, materiaali, korkeus Kaapeleiden varusteet ja suojarakenteet Sijainti pistetietona xy tai taiteviivana xy. Korkeus z tarpeen mukaan maanpinnasta ja/tai ylimmästä yhdistelmäpinnasta. Lisätietona: omistaja, tyyppi, materiaali, korkeus Kannatusrakenteet Sijainti pistetietona xy. Korkeus z tarpeen mukaan maanpinnasta ja/tai ylimmästä yhdistelmäpinnasta. Lisätietona: omistaja, tyyppi, materiaali, korkeus Muuntamot ja keskukset Sijainti pistetietona xy. Korkeus z tarpeen mukaan maanpinnasta ja/tai ylimmästä yhdistelmäpinnasta. Lisätietona: omistaja, tyyppi, materiaali, korkeus

14 13 (16) Laitetilat, kojut ja kaapit Sijainti pistetietona xy. Korkeus z tarpeen mukaan maanpinnasta ja/tai ylimmästä yhdistelmäpinnasta. Lisätietona: omistaja, tyyppi, materiaali, korkeus Valaisimet Sijainti pistetietona xyz. (Korkeus z jalustan yläpinnasta) Numero Pylvään koko koodi (tai sen sisältämät tiedot) Valaisintyyppi, suunta Jalusta; DL3, momentti, pylvään törmäyskestävyysluokka, pylvään tyven halkaisija Kytkentäaukkojen lukumäärä Valonjako Valaisinpylväässä olevat laitteet; liikennemerkit, liikennevalot ym. Ilmajohto /kaapelointi Lisätietona: omistaja, tyyppi, materiaali, korkeus Sähkö tele ja konetekniset laitteet Sijainti pistetietona xy. Korkeus z tarpeen mukaan maanpinnasta ja/tai ylimmästä yhdistelmäpinnasta. Lisätietona: omistaja, tyyppi, materiaali, korkeus

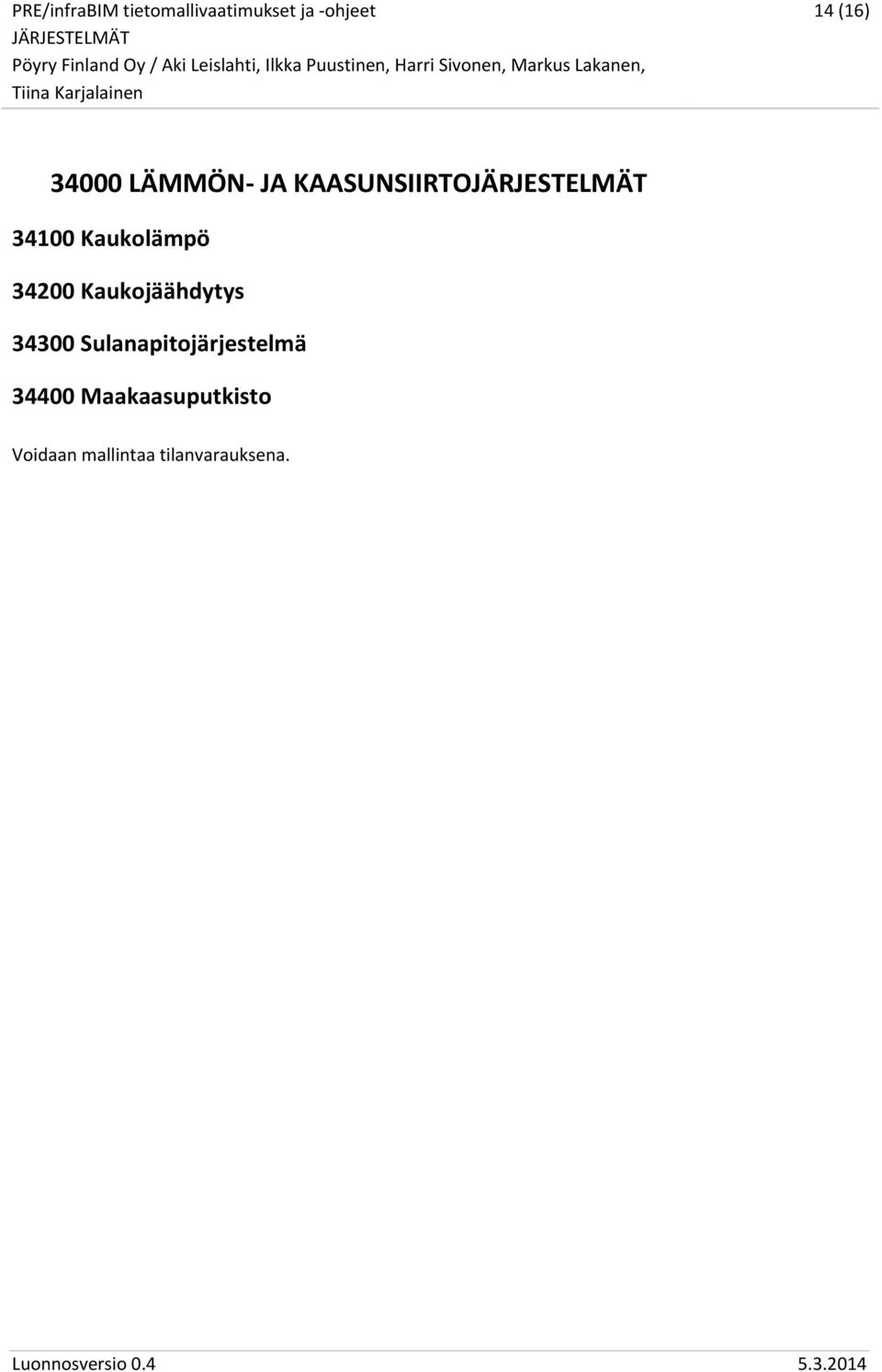

15 14 (16) LÄMMÖN JA KAASUNSIIRTO Kaukolämpö Kaukojäähdytys Sulanapitojärjestelmä Maakaasuputkisto Voidaan mallintaa tilanvarauksena.

16 15 (16) Portaalit sijainti xyz; jalustan yläpinta tyyppi; R1 R6 Tunnustieto Koko; Taulun koko ja maksimi koko Portaalin numero jalustan tiedot: tyyppi, perustamistyyppi Orren Z (pylvään yläpään korkeus) alikulkukorkeus Lisätiedot: esim erikoiskuljetusvaatimukset, linjasidonta Lisää tietoa siten että voidaan tehdä mitoituspiirustus? Lopullinen tavoite
