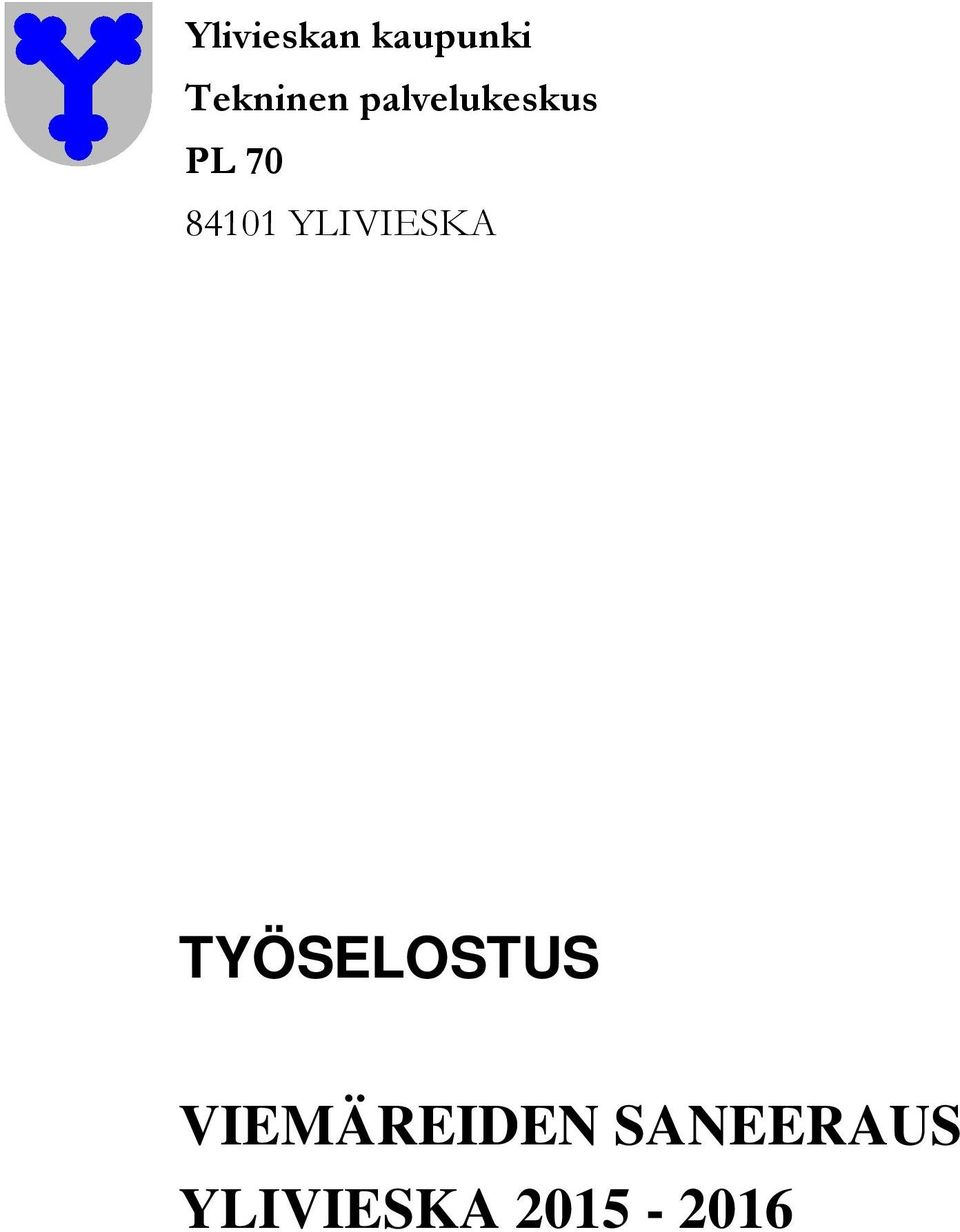

1 Ylivieskan kaupunki Tekninen palvelukeskus PL YLIVIESKA VIEMÄREIDEN SANEERAUS YLIVIESKA

2 2 (6) RAKENNUSHANKKEEN YLEISTIEDOT Rakennushankkeen kuvaus Työ koostuu jätevesiviemärin sujutuksesta ja kaivojen saneerauksesta Ylivieskassa keskustaajaman tuntumassa. Saneerattava viemäri on noin 40 vuotta vanhaa betoniviemäriä. Viemäri on pesty ja kuvattu aikana. Kuvausmateriaalin kopio luovutetaan urakoitsijalle. Työhön kuuluu putkistot välikaivoineen ja putken saneeraus saneerauskaivoa seuraavaan kaivoon saakka. Taloliittymät sujutetaan kiinteistöstä viemäriin, tai kaivoon, mikäli kiinteistön omistaja haluaa teettää työn saneeraustöiden yhteydessä. Kiinteistönomistajan osuus laskutetaan sovitulla tavalla. Kaupunginvaltuuston päätöksen mukaan kaupungin maksettavaksi tulee katualueella oleva viemärin osuus. Rakennuttaja esittää liitettäville, vielä saneeraamattomille kiinteistöille tonttiliittymien saneeraamista ennen viemärin sujutustyötä tai sen aikana. Tekniset vaatimukset Hankkeen yleiset tekniset vaatimukset ja kelpoisuuden osoittaminen on esitetty Rakennustieto Oy:n julkaisussa InfraRYL 2006 Infrarakentamisen yleiset laatuvaatimukset, InfraRYL 2006 Vesihuolto Rakennusosien ja tuotanto-osien sisällöt on kuvattu Rakennustieto Oy:n julkaisussa Infra 2006 Rakennusosa- ja hankenimikkeistö, Määrämittausohje sekä sen päivityksissä. Tässä hankekohtaisessa työselostuksessa tarkennetaan ja täydennetään em. julkaisuissa esitettyjä teknisiä vaatimuksia ja ohjeita. Tässä rakennushankkeessa noudatetaan InraRYL:ssa taajamaalueista annettuja toleransseja, teknisiä vaatimuksia ja ohjeita, jollei ao. asiakohdassa tässä työselostuksessa muuta sanota. Pesuvesi ja pesu- ja kaivojätteet Viemärin pesuvesi luovutetaan urakoitsijalle vastikkeetta, veden tankkauspiste on keskimäärin 4 km päässä pesukohteista.

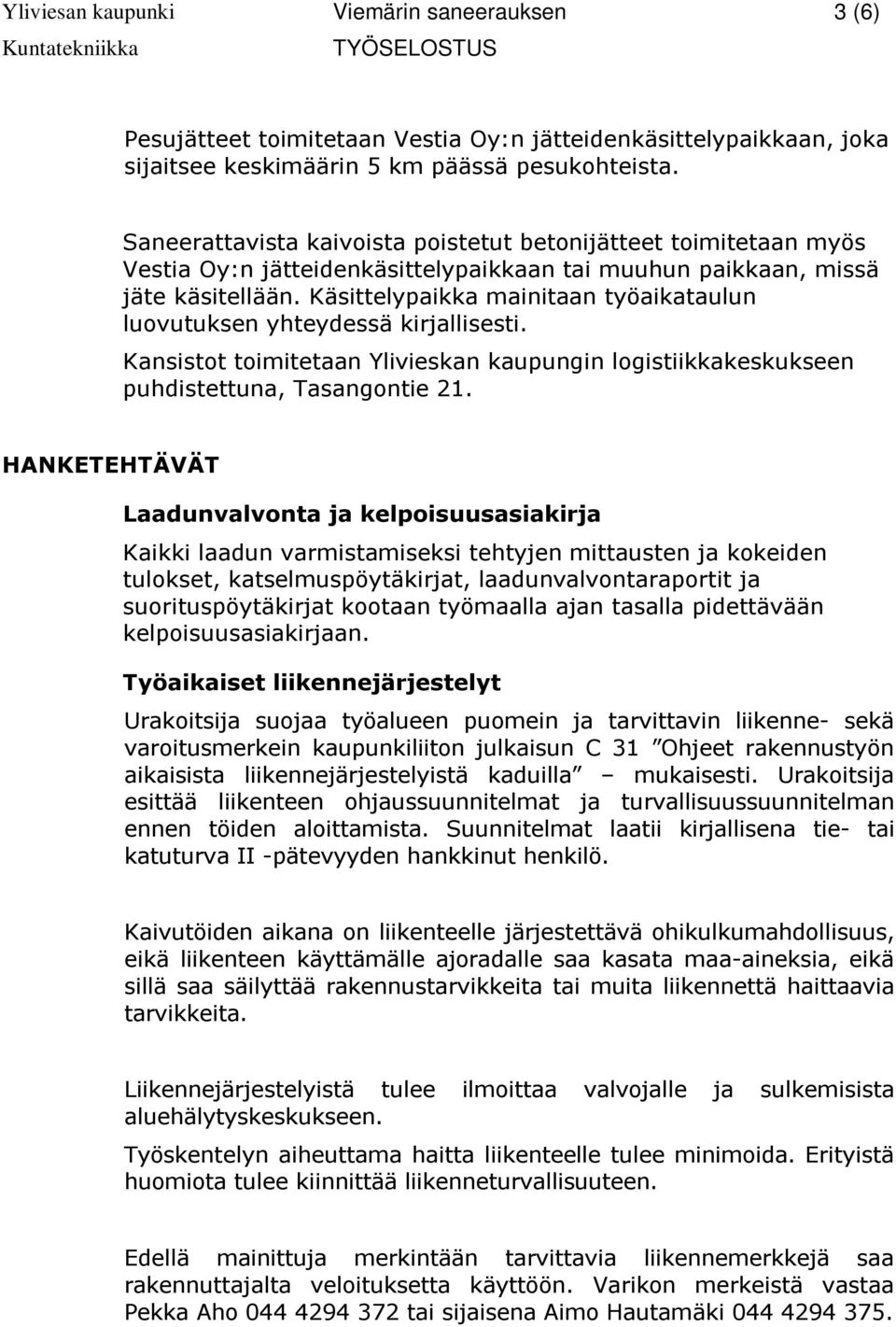

3 3 (6) Pesujätteet toimitetaan Vestia Oy:n jätteidenkäsittelypaikkaan, joka sijaitsee keskimäärin 5 km päässä pesukohteista. Saneerattavista kaivoista poistetut betonijätteet toimitetaan myös Vestia Oy:n jätteidenkäsittelypaikkaan tai muuhun paikkaan, missä jäte käsitellään. Käsittelypaikka mainitaan työaikataulun luovutuksen yhteydessä kirjallisesti. Kansistot toimitetaan Ylivieskan kaupungin logistiikkakeskukseen puhdistettuna, Tasangontie 21. HANKETEHTÄVÄT Laadunvalvonta ja kelpoisuusasiakirja Kaikki laadun varmistamiseksi tehtyjen mittausten ja kokeiden tulokset, katselmuspöytäkirjat, laadunvalvontaraportit ja suorituspöytäkirjat kootaan työmaalla ajan tasalla pidettävään kelpoisuusasiakirjaan. Työaikaiset liikennejärjestelyt Urakoitsija suojaa työalueen puomein ja tarvittavin liikenne- sekä varoitusmerkein kaupunkiliiton julkaisun C 31 Ohjeet rakennustyön aikaisista liikennejärjestelyistä kaduilla mukaisesti. Urakoitsija esittää liikenteen ohjaussuunnitelmat ja turvallisuussuunnitelman ennen töiden aloittamista. Suunnitelmat laatii kirjallisena tie- tai katuturva II -pätevyyden hankkinut henkilö. Kaivutöiden aikana on liikenteelle järjestettävä ohikulkumahdollisuus, eikä liikenteen käyttämälle ajoradalle saa kasata maa-aineksia, eikä sillä saa säilyttää rakennustarvikkeita tai muita liikennettä haittaavia tarvikkeita. Liikennejärjestelyistä tulee ilmoittaa valvojalle ja sulkemisista aluehälytyskeskukseen. Työskentelyn aiheuttama haitta liikenteelle tulee minimoida. Erityistä huomiota tulee kiinnittää liikenneturvallisuuteen. Edellä mainittuja merkintään tarvittavia liikennemerkkejä saa rakennuttajalta veloituksetta käyttöön. Varikon merkeistä vastaa Pekka Aho tai sijaisena Aimo Hautamäki

4 4 (6) Katselmukset Ennen töiden aloitusta suoritetaan työmaan alkukatselmus MAA-, POHJA- JA KALLIORAKENTEET OLEVAT RAKENTEET JA RAKENNUSOSAT Poistettava, siirrettävä ja suojattava kasvillisuus Säilytettävät puut ja katualueiden ulkopuolinen kasvillisuus tarpeellisilta osin suojataan suojausluokka 2:n mukaisesti (InfraRYL taulukko 11113:T1) Poistettavat, siirrettävät ja suojattavat rakenteet ja järjestelmät Poistettavat rakenteet ja järjestelmät Kaivutyössä esiin tulevat käytöstä poistettavat putkilinjat puretaan ja maahan jäävien putkien päät tulpataan. Käytöstä poisjäävät kaivot puretaan vähintään metrin syvyyteen, niihin tulevien putkien päät tulpataan ja jäävä kaivo-osuus täytetään tiivistyskelpoisella maalla. Kaikki purkujätteet, puhtaita maa-aineita lukuun ottamatta käsitellään rakennusjätteenä ja toimitetaan asianomaisen käsittelyluvan omaaville alueille. Käyttöön jäävien vesihuoltolaitteiden kansistot säädetään rakennettavan pinnan tasoon Poistettavat ja siirrettävät maa- ja pengerrakenteet Kaikki poistettavat pintamaat viedään tilaajan osoittamaan paikkaan Poistettavat rakennekerrokset ja penkereet Asfalttipäällysteet ja reunatuet puretaan omana työvaiheena ja purkujätteet kuljetetaan käsittelyluvan omaavalle alueelle. Kantavan ja jakavan kerroksen rakentamiseen käytettyjä murskeita voidaan käyttää uudelleen KAIVANNOT Kaivannot kaivetaan ja täytetään InfraRyl:lin ja KT02 -mukaisesti, tai rakennuttajan erikseen antamilla ohjeilla tapauskohtaisesti.

5 5 (6) PENKEREET, MAAPADOT, TÄYTÖT Kaivannon täytöt Asennusalustat Putkikaivantojen asennusalustat tehdään hiekasta, sorasta tai murskeesta, joka täyttää kaikkien kaivantoon asennettavien putkien materiaalivaatimukset Alkutäytöt Alkutäytöt tehdään asennusalustan laatuvaatimukset täyttävästä materiaalista Lopputäytöt Kaivanto täytetään samanlaisilla materiaaleilla, kuin siitä on poistettu. Mahdolliset suodatinkankaan rikkoontumiset korjataan siten, että uuden ja vanhan kankaan limitys on 50 cm PÄÄLLYS- JA PINTARAKENTEET PÄÄLLYSRAKENTEEN OSAT JAKAVAT KERROKSET Päällysrakenne korjataan päällysteen alapintaan saakka tiivistystöineen, päällystys tehdään väliaikaisena kylmäasfaltilla välittömästi kaivannon täyttämisen jälkeen Päällysteet ja pintarakenteet Asfalttipäällysteet Urakoitsija päällystää katualueella sijaitsevat kaivannot öljysoralla ja lopullinen päällystys tapahtuu tilaajan toimesta, kun takuuaika on umpeutunut ja kohde on luovutettu tilaajalle REUNATUET, KOURUT, ASKELMAT JA EROOSIOSUOJAUKSET Reunatuet Reunatuet korjataan vastaavilla materiaaleilla KASVILLISUUSRAKENTEET Kasvualustat Viheralueella kaivanto peitetään ja tiivistetään kasvukerroksen pohjaa myöten. Tilaaja asentaa ruokamullan ja kylvää viheralueet.

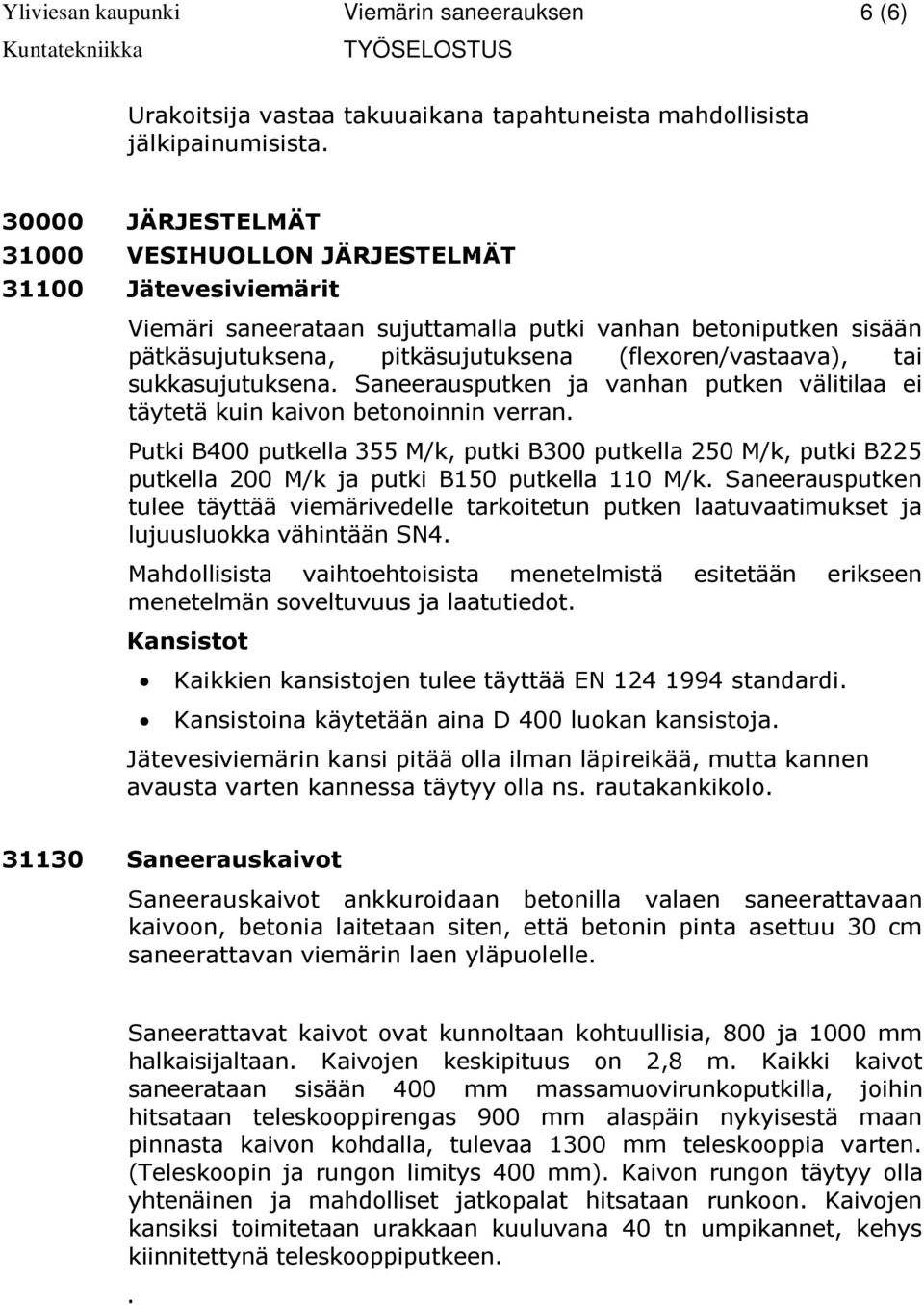

6 6 (6) Urakoitsija vastaa takuuaikana tapahtuneista mahdollisista jälkipainumisista JÄRJESTELMÄT VESIHUOLLON JÄRJESTELMÄT Jätevesiviemärit Viemäri saneerataan sujuttamalla putki vanhan betoniputken sisään pätkäsujutuksena, pitkäsujutuksena (flexoren/vastaava), tai sukkasujutuksena. Saneerausputken ja vanhan putken välitilaa ei täytetä kuin kaivon betonoinnin verran. Putki B400 putkella 355 M/k, putki B300 putkella 250 M/k, putki B225 putkella 200 M/k ja putki B150 putkella 110 M/k. Saneerausputken tulee täyttää viemärivedelle tarkoitetun putken laatuvaatimukset ja lujuusluokka vähintään SN4. Mahdollisista vaihtoehtoisista menetelmistä esitetään erikseen menetelmän soveltuvuus ja laatutiedot. Kansistot Kaikkien kansistojen tulee täyttää EN standardi. Kansistoina käytetään aina D 400 luokan kansistoja. Jätevesiviemärin kansi pitää olla ilman läpireikää, mutta kannen avausta varten kannessa täytyy olla ns. rautakankikolo Saneerauskaivot Saneerauskaivot ankkuroidaan betonilla valaen saneerattavaan kaivoon, betonia laitetaan siten, että betonin pinta asettuu 30 cm saneerattavan viemärin laen yläpuolelle. Saneerattavat kaivot ovat kunnoltaan kohtuullisia, 800 ja 1000 mm halkaisijaltaan. Kaivojen keskipituus on 2,8 m. Kaikki kaivot saneerataan sisään 400 mm massamuovirunkoputkilla, joihin hitsataan teleskooppirengas 900 mm alaspäin nykyisestä maan pinnasta kaivon kohdalla, tulevaa 1300 mm teleskooppia varten. (Teleskoopin ja rungon limitys 400 mm). Kaivon rungon täytyy olla yhtenäinen ja mahdolliset jatkopalat hitsataan runkoon. Kaivojen kansiksi toimitetaan urakkaan kuuluvana 40 tn umpikannet, kehys kiinnitettynä teleskooppiputkeen..
