4 17.1/24.34/74/1. Tarmo Jokinen. Geofysiikan osasto GEOLOGINEN TUTKIMUSLAITOS VLF-PRDFIILI

Transkriptio

1 4 17.1/24.34/74/1 Tarmo Jokinen GEOLOGINEN TUTKIMUSLAITOS Geofysiikan osasto VLF-PRDFIILI

2 't LJ 17.1/2$.34/74/1 T. Jokinen GEOLOGINEN TUTKIMUSLAITOS Geofysiikan osasto HP 9820 A-ohjelmaseloste VLF-PROFIILI Clhjelmaa voidaan käyttää VLF-prof iilipohjien ja VLF- käyrien piirtämiseen, jolloin toinen käyrä on katkoviiva. Ohjelmassa on mahdollisuus ottaa huomioon käyntikorjaus ja virityskorjaus. Matkamittakaava on valinnainen. Pisteväliä voidaan tarvittaessa muuttaa. Vakiotekstit ja akselien piirtäminen voidaan haluttaessa jättää pois. Profiilia voidaan jatkaa seuraavalle paperille antamatta mitään uusia tietoja. Kuvassa 1 on esitetty ohjelman yksinkertaistettu lohkokaavio. Eräitä ohjelman yksityiskohtia Tarkistuspistekorjaus (käyntikorjaus) Tehdään ns. tarkistuspisteen eli uusintapisteen H-lukemien perusteella. kl (i) = TPI = TP2 = CSi = ST = käyntikorjauskerroin i:nnellä pisteellä edellisestä uusintapisteestä lukien ensimmäinen H-lukema tarkistuspisteellä (usein asetetaan alussa = 100) seuraava H-lukema tarkistuspisteellä pisteiden lukumäärä i:nnellä pisteellä edellisestä tarkistuspisteen lukemasta laskien pisteiden luku TPI :n ja TP2:n välillä

3 Viritvskoriaus Korjaus ulotetaan vasta kahden eri virityksen puolivälistä alkaen IQ 16/24.34/71/1, Virityskorjauskerroin k2[il = P. IYikkola). VP1+ 2~CSi-Sv/2)Ivp2-vpl sv VPI k2(i) = virityskorjauskerroin i: nnellä lukemalla edellises- VP1 = VP2 = CSi = Sv = tä virityksestä lukien H-lukema ennen viritystä H-lukema virityksen jälkeen pisteiden lukumäärä i:nnellä pisteellä edellisestä virityksestä lukien pisteiden lukumäärä kahden virityksen välillä. Katkoviivan piirtäminen Katkoviiva piirretään tasavälisenä riippumatta piirretystä matkasta. Katkoviiva-alirutiini on ohjelmassa riveillä jos R AX = A/2 muuten katkoviiva piirretään 0.3 mm:n välein, vuoroin kynä alhaalla vuoroin ylhäällä, kunnes piirretty matka = R. Toimintaohieet Ohjelma sijaitsee kahdella pitkällä ja yhdellä lyhyellä magneetti kortilla. Ohjelmassa on aluksi akselien piirtäminen, y-akselin numerointi ja vakiotekstit.

4 FLG6{p& VAKIOTEKSTIT Y -AKS. ~NLII"~ER~I~~TI, --- I X-AKS. NUMEROINTI 1 PIIRTÄMINEN Kuva 1. Ohjelman yksinkertaisteltu lohkokaavio

5 Näyttötaulun kysymyksiin vastataan seuraavasti: (suluissa on muistirekisteri, jonne sisäänsyötetty arvo menee). "PROFIILIN NUMERO" anna k.0. profiilin numero "KARTTALEHTI" anna alueen 1: karttalehti Seuraaviin kysymyksiin vastataan manuaalisesti muodossa PLT "vastaus" : " ALLIE", "LAITE", tarkoittaa vastaanotinlaitetta "ASEMA", tarkoittaa lähetinasemaa "PVM", päivämäärä (RIO) (R20l "TAAJUUS" anna mittauksessa käytetty taajuus "MITTAKAAVA 1/=? " piirrettävä matkamittakaava kokonaislukuna, esim 1/ l' X 0 " Ensimmäinen numeroitava X-arvo (matkalukema) "MITTAUSSUUNTA" anna mittaussuunta asteina, jos tämä luku > 180, piirtää ohjelma profiilin oikealta vasemmalle. (R0 1 "X1 -KOORDINAATTI1' (R31 "X2-KOORDINAATTI" (R41 "Y 1 -KOORDINAATTI1' (R5) "Y 2-KOORDINAATTI" (R61 X1 ja Y1 ovat profiilin alkupisteen koordinaatteja, X2 ja Y2 loppupisteen koordinaatteja. Nyt olet antanut varsinaiset profiilikohtaiset tiedot ja varsinainen käyrien piirtäminen alkaa. anna ensimmäinen piirrettävä matkalukema (ml "PISTEVALI" vakiopisteväli (ml "ENS. TARK. LUKEMA" (A)

6 Anna tarkistuspisteellä ensimmäinen, ennen varsinaista mit- tausta saatu H-lukema (usein = 1001 "1. H=? " (81 " 1. v " " Profiilin ensimmäiset H- ja V-lukemat (tai jos mittauslait- teena RONKA EM 16, niin H = kallistuskulma ja V = :[IY-lukema) (C) "SEUR. TARK. LUKEMA" IR21 1 Tarkistuspisteellä seuraavaksi mitattu H-lukema. "PIST. LUKU" (R8) Niiden mittauspisteiden lukumaara, jotka sisältyvät a.0. ja edellisen tarkistuslukeman välille. "1. VIR.LUKEMAW (R14) Virityspisteellä ennen viritystä saatu H-lukema. "2. VIR.LUKEMA1' (R151 Samalla virityspisteellä virityksen jälkeinen H-lukema. "PIST. LUKU" (R251 Mittauspisteiden lukumaara, joka sisältyy tämän ja edellisen virityksen väliin. "SEURAAVA H" (81 "SEURAAVA V" (Cl Anna seuraavaksi piirrettävät H- ja V-lukemat (tai ROIUKAN laitteella kallistuskulma ja IM-lukemal. Pistevälin vaihto Aseta edellisen pisteen piirtämis.en jälkeen FLGO, jolloin näyttötaululle tulee seuraavaksi kysymys: "UUSI PISTEVALI" anna k.0. pistevali ja jatka ajoa. Virheellisen H- tai V-lukeman koriaus Jos k.0. arvoja vastaavia käyriä ei ole vielä piirretty, anna kysymykseen: "SEURAAVA V" vastaukseksi -1, jolloin ohjelma palaa kysymykseen SEURAAVA H. Jos virheellistä arvoa vastaava käyrä on jo piirretty, voit palata edelliseen pisteeseen (nosta kynä ensin ylös) muuttamalla käytetty pistevali negatiiviseksi FLG0:n avulla.

7 Piirtoalan lo~~uminen Kun piirtäminen on edennyt paperin laitaan, tulee näyttötaululle ilmoitus: "PIIRTOALA LOPPU" Vaihda uusi paperi ja jatka ajoa, jolloin ohjelma piirtää akselit ja numero X-akselin jatkona edelliseltä paperilta ja piirtää edellisen paperin viimeisen pisteen uudelle paperille ensimmäiseksi pisteeksi. Piirtämisen lo~ettaminen Kun profiilin viimeinen piste on piirretty, anna kysymykseen "SEURAAVA V" vastaukseksi luku Ohjelman rakenne rivit 0 1 FXDO, eräiden rekisterien nollaus Piirtoalan s kaalaus Jos FLG6, niin ohjelma hyppää kysymykseen: "PROFII- LIN NUMERO" Akselin piirtäminen Y-akselin numerointi, vakiotekstit Profiilikohtaiset tiedot k.0. tietojen plottaus, X-akselin numerointi Ensimmäisen pisteen piirtämiseen tarvittavat tiedot Tarkistuspiste- ja virityskorjaukseen tarvittavien tietojen syöttäminen. "SEURAAVA H", "SEURAAVA V" Pistevälin vaihtoon, profiilin lopettamiseen ja virheellisen arvon antamiseen liittyvät testit. Haarautumiset käyntikorjaus- ja virityskorjaus alirutiineihin Lukemien kertominen korjauskertoimilla ja rnuutokset piirtämismittakaavaan. Käyrien piirtäminen (katkoviiva alirutiininal

8 Matkan kasvattaminen pistevälillä Piirtoalan loppumistesti Ohjelman paluu riville 63 Pistevälin muuttaminen Piirtoalan loppumisen ja uudelle paperille liittyvät toiminnat, palaa riville 40. Profiilin piirtämisen lopettaminen Käyntikorjausalirutiini Virityskorjausalirutiini Katkoviiva-alirutiini Loppu Muistitilan käyttö A Pisteväli (m + cm) tai -pisteväli B Sisäänsyötettävä H II C - - v X Piirrettavä X Y - II - H mm. taajuus XO, 1. numeroitava X Mittaussuunta X:n mittakaava X1- koordinaatti X2-koordinaatti Y1-koordinaatti Y2-koordinaatti Matka (metriä) ST= mittauspisteiden lukumäärä TP1:n ja TP2:n välillä ZSi= mittauspisteiden lukumäärä TP1:stä laskien Profiilin numero i katkoviiva: ZAR (AR=0.3) ZSi, mittauspisteiden lukumäärä VP1 : stä laskien VPI, H-lukema ennen viritystä VP2, H-lukema virityksen jälkeen katkoviiva: muistissa joko 0 tai -1 edellinen piirretty V TPI, 1. H-lukema tarkistuspisteellä 1: karttalehden numero-osa

9 R20 Karttalehden numero kokonaisuudessaan R21 TP2, seuraava H-lukema tarkistuspisteellä R22 X:n mittakaava tekijä = R2/100 R23 kat koviiva cax : R24 {ZAY R25 Sv, mittauspisteiden lukumäärä viritysten välillä R26 Pisteväli (metriä) R27 X-akselin numerointiluku X-akselin numerointi X-akselin numerointi R30 Koordinaattien plottaus R31 TPI, 1. H-lukema, perustaso (usein = 100) R32 Korjauskerroin kl (i) ( käyntikorjaus) R33 Korjauskerroin k2(i) (virityskorjaus) R34 Piirrettävä V R35 Edellinen piirretty H FLAGIT FLGO : Pistevälin vaihto FLG3 : Piirtämissuunta oikealta vasemmalle (sisäinen) FLG4 : Piirtäminen jatkuu seuraavalle paperille Isisäinenl FLG6 : Vakiotekstit ja akselit jäävät pois.

10

11 u P- P- '3 rt ' ai: 3 P. rt ai:

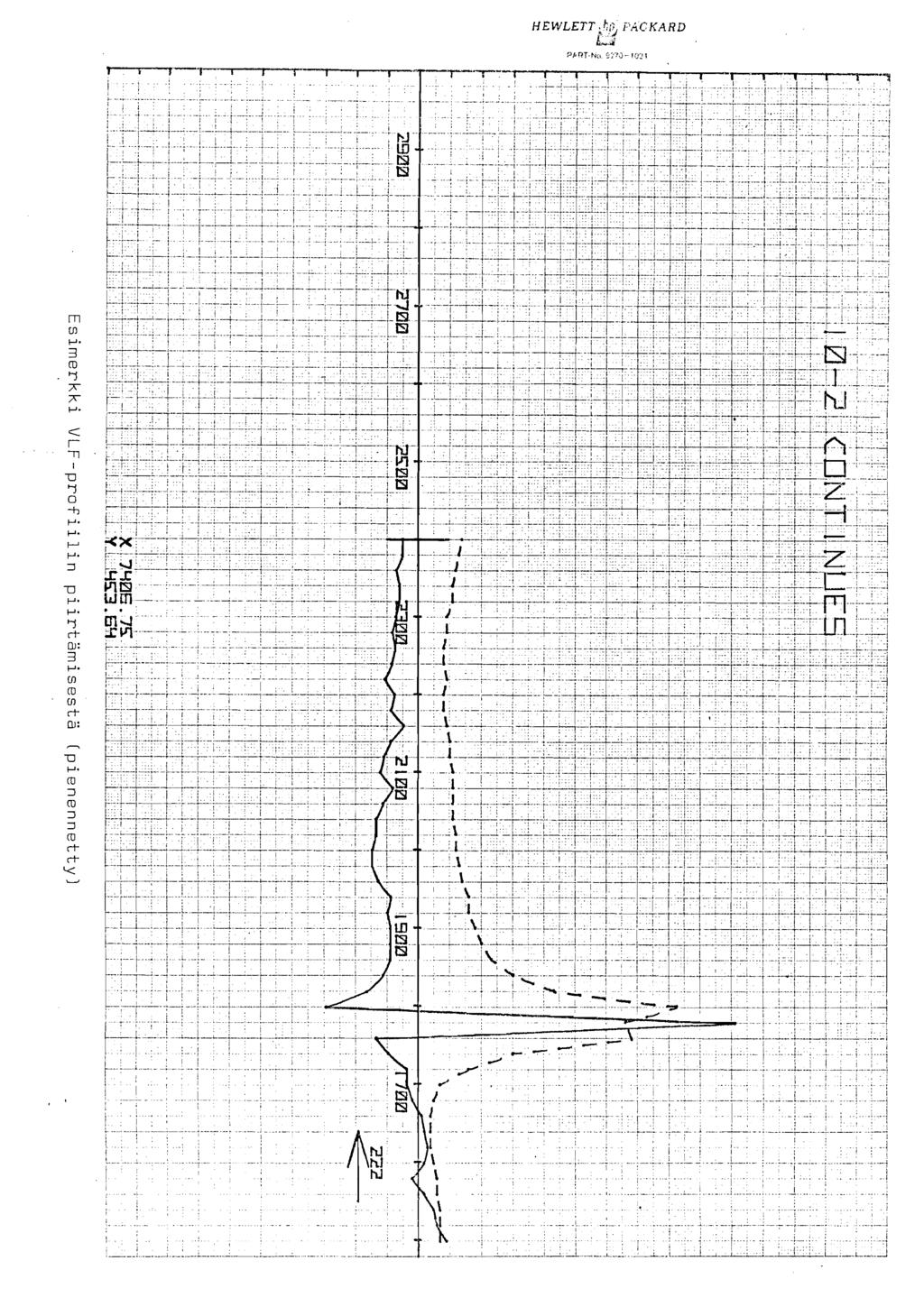

12
