1 Q 17.1/27/75/13 R. Puranen GEOLOGINEN TUTKIMUSLAITOS Geofysiikan osasto HP-ohjelmaseloste PETROFYSIKAALINEN KARTOITUS KASETEILTA (1: HP 9820 A-OHJELMASELOSTE

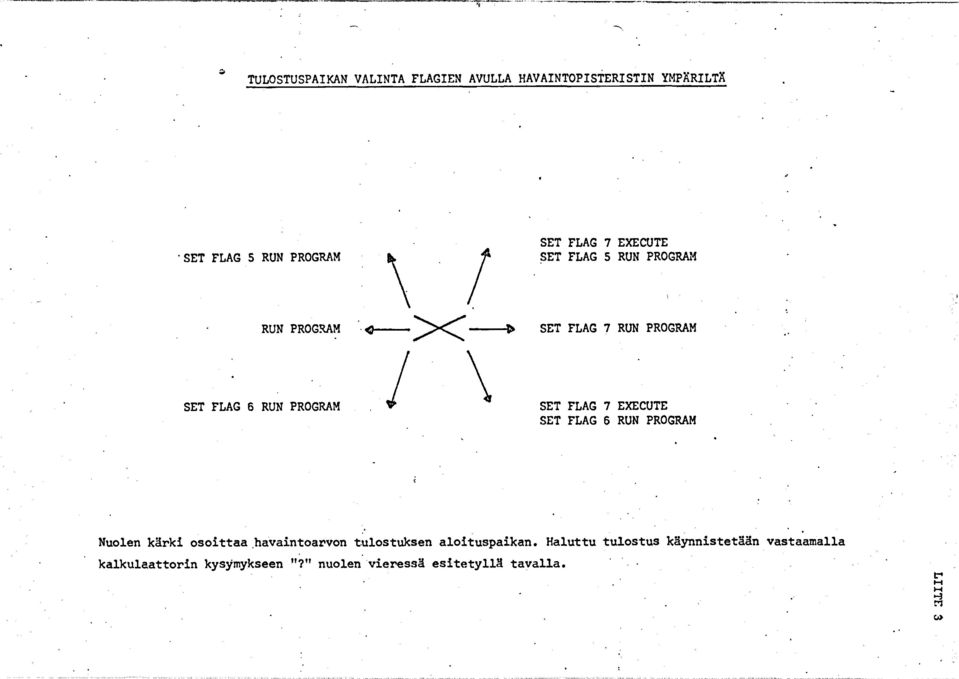

2 Q 17.1/27/75/13 Risto Puranen GEOLOGINEN TUTKIMUSLAITOS Geofysiikan osasto HP-ohjelmaseloste PETROFYSIKAALINEN KARTOITUS KASETEILTA (1:50 000) HP 9820 A-OHJELMASELOSTE

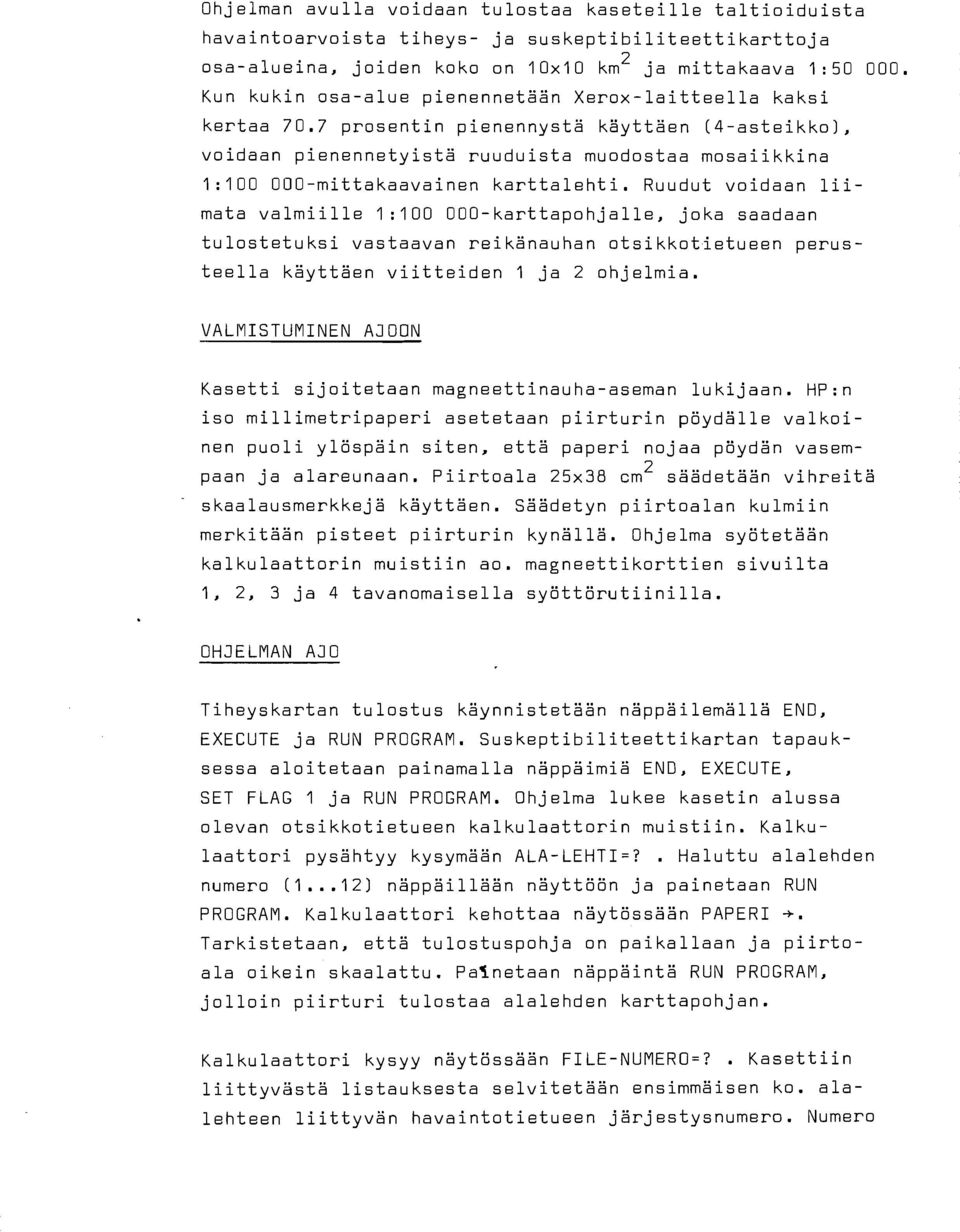

3 Ohjelman avulla voidaan tulostaa kaseteille taltioiduista havaintoarvoista tiheys- ja suskeptibiliteettikarttoja osa-alueina, joiden koko on 10x10 kmz ja mittakaava 1: Kun kukin osa-alue pienennetään Xerox-laitteella kaksi kertaa 70.7 prosentin pienennysta kayttaen (4-asteikko], voidaan pienennetyista ruuduista muodostaa mosaiikkina 1: mittakaavainen karttalehti. Ruudut voidaan liimata valmiille 1 : karttapohjalle, joka saadaan tulostetuksi vastaavan reikänauhan otsikkotietueen perusteella kayttaen viitteiden 1 ja 2 ohjelmia. VALMISTUMINEN AJOON Kasetti sijoitetaan magneettinauha-aseman lukijaan. HP:n iso millimetripaperi asetetaan piirturin pöydälle valkoinen puoli ylöspäin siten, että paperi nojaa pöydän vasempaan ja alareunaan. Piirtoala 25x38 cmz säädetään vihreitä skaalausmerkkeja kayttaen. Säädetyn piirtoalan kulmiin merkitaan pisteet piirturin kynällä. Ohjelma syötetään kalkulaattorin muistiin ao. magneettikorttien sivuilta 1, 2, 3 ja 4 tavanomaisella syöttörutiinilla. OHJELMAN AJO Tiheyskartan tulostus käynnistetään nappailemalla END, EXECUTE ja RUN PROGRAM. Suskeptibiliteettikartan tapauksessa aloitetaan painamalla nappaimia ENO, EXECLITE, SET FLAG 1 ja RUN PROGRAM. Ohjelma lukee kasetin alussa olevan otsikkotietueen kalkulaattorin muistiin. Kalkulaattori pysähtyy kysymään ALA-LEHTI=?. Haluttu alalehden numero ( nappaillaän nayttöön ja painetaan RUN PROGRAM. Kalkulaattori kehottaa naytössaan PAPERI +. Tarkistetaan, että tulostuspohja on paikallaan ja piirtoala oikein skaalattu. Pa5netaan nappaintä RUN PROGRAM, jolloin piirturi tulostaa alalehden karttapohjan. Kalkulaattori kysyy naytössaan FILE-NUMERO=?. Kasettiin liittyvästä listauksesta selvitetään ensimmäisen ko. alalehteen liittyvän havaintotietueen järjestysnumero. Numero

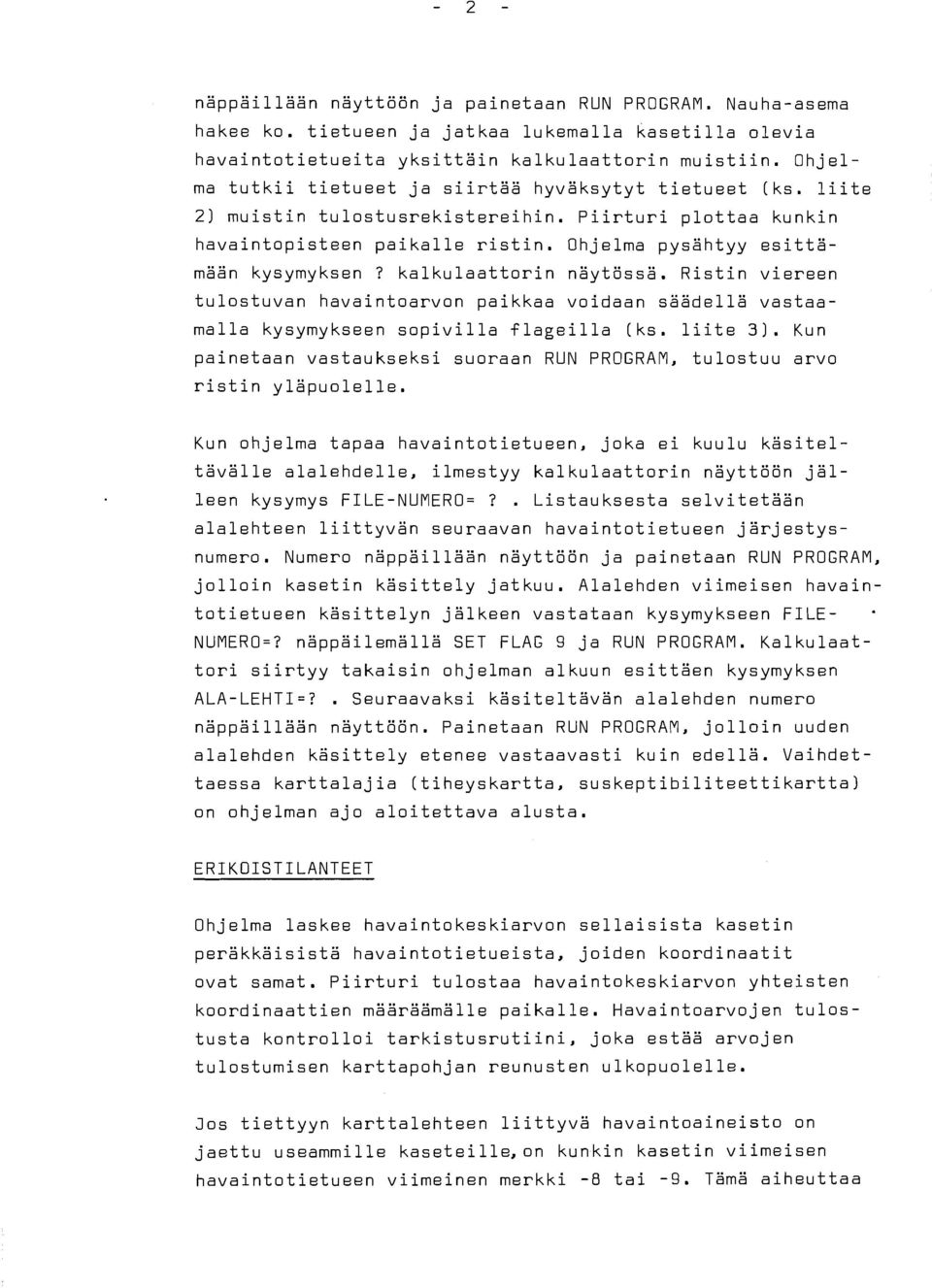

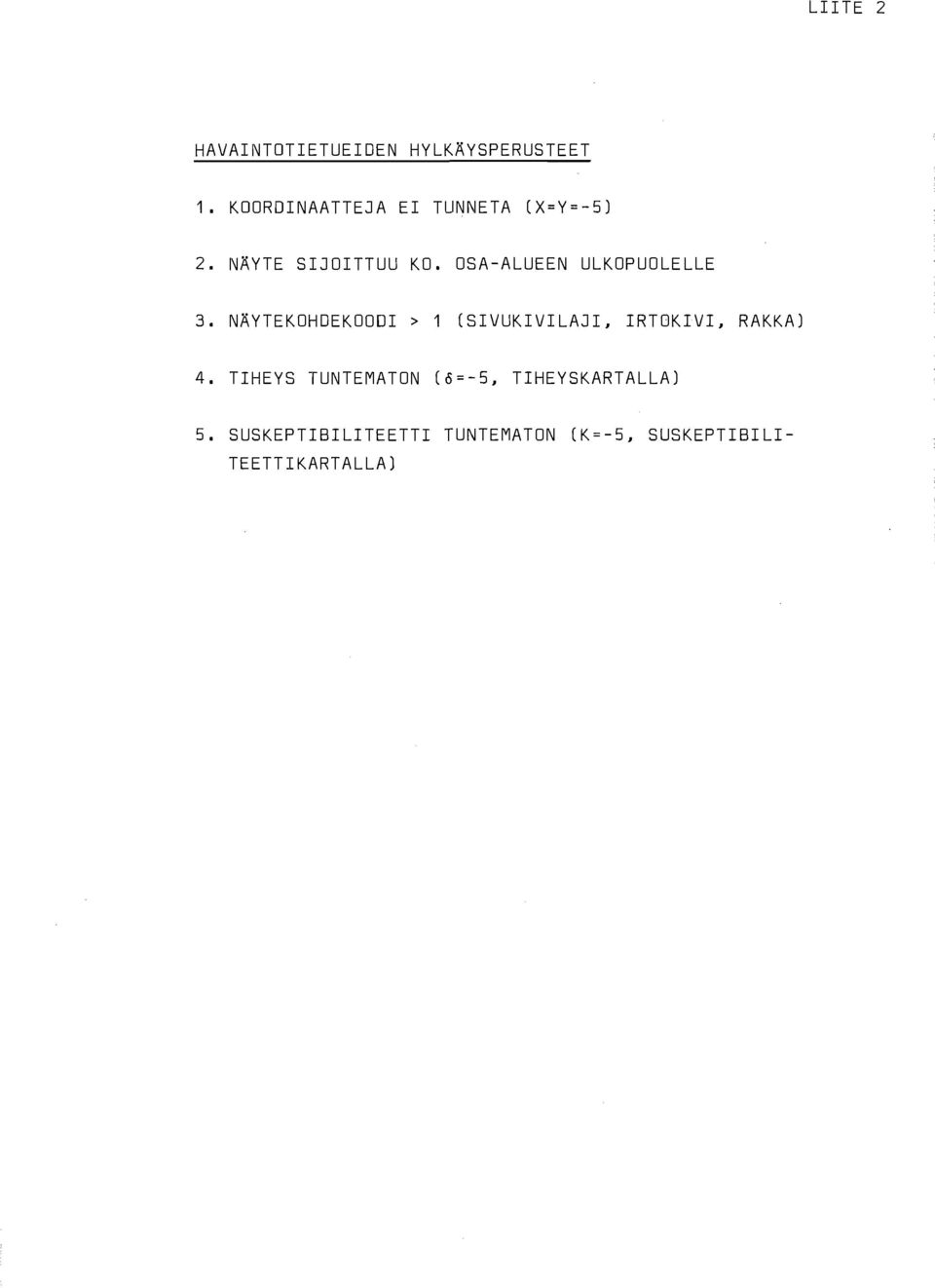

4 nappaillaan nayttöön ja painetaan RUN PROGRAM. Nauha-asema hakee ko. tietueen ja jatkaa lukemalla kasetilla olevia havaintotietueita yksittäin kalkulaattorin muistiin. Ohjelma tutkii tietueet ja siirtää hyväksytyt tietueet (ks. liite 21 muistin tulostusrekistereihin. Piirturi plottaa kunkin havaintopisteen paikalle ristin. Ohjelma pysähtyy esittamaan kysymyksen? kalkulaattorin naytössa. Ristin viereen tulostuvan havaintoarvon paikkaa voidaan säädellä vastaamalla kysymykseen sopivilla flageilla (ks. liite 31. Kun painetaan vastaukseksi suoraan RUN PROGRAM, tulostuu arvo ristin yläpuolelle. Kun ohjelma tapaa havaintotietueen, joka ei kuulu kasitel- tavalle alalehdelle, ilmestyy kalkulaattorin nayttöön jal- leen kysymys FILE-NUMERO=?. Listauksesta selvitetään alalehteen liittyvän seuraavan havaintotietueen järjestys- numero. Numero näppaillään näyttöön ja painetaan RUN PROGRAM, jolloin kasetin kasittely jatkuu. Alalehden viimeisen havaintotietueen käsittelyn jälkeen vastataan kysymykseen FILE-. NUMERO=? nappailemälla SET FLAG 9 ja RUN PROGRAM. Kalkulaat- tori siirtyy takaisin ohjelman alkuun esittäen kysymyksen ALA-LEHTI=?. Seuraavaksi käsiteltävän alalehden numero nappaillaan nayttöön. Painetaan RUN PROGRAM, jolloin uuden alalehden käsittely etenee vastaavasti kuin edellä. Vaihdet- taessa karttalajia (tiheyskartta, suskeptibiliteettikartta) on ohjelman ajo aloitettava alusta. ERIKOISTILANTEET Ohjelma laskee havaintokeskiarvon sellaisista kasetin perakkaisista havaintotietueista, joiden koordinaatit ovat samat. Piirturi tulostaa havaintokeskiarvon yhteisten koordinaattien mäaraamalle paikalle. Havaintoarvojen tulostusta kontrolloi tarkistusrutiini, joka estää arvojen tulostumisen karttapohjan reunusten ulkopuolelle. Jos tiettyyn karttalehteen liittyvä havaintoaineisto on jaettu useammille kaseteille, on kunkin kasetin viimeisen havaintotietueen viimeinen merkki -8 tai -9. Tama aiheuttaa

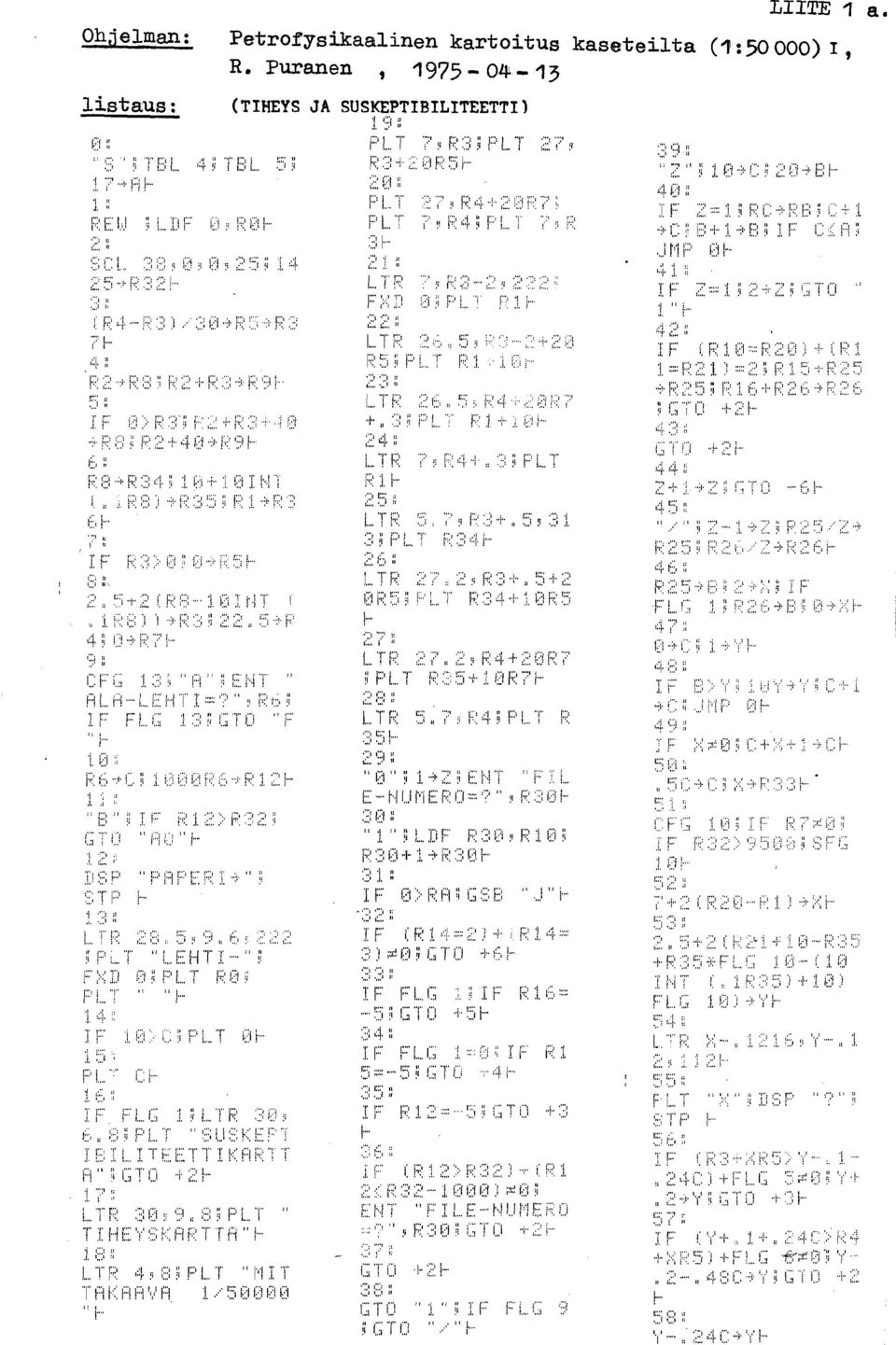

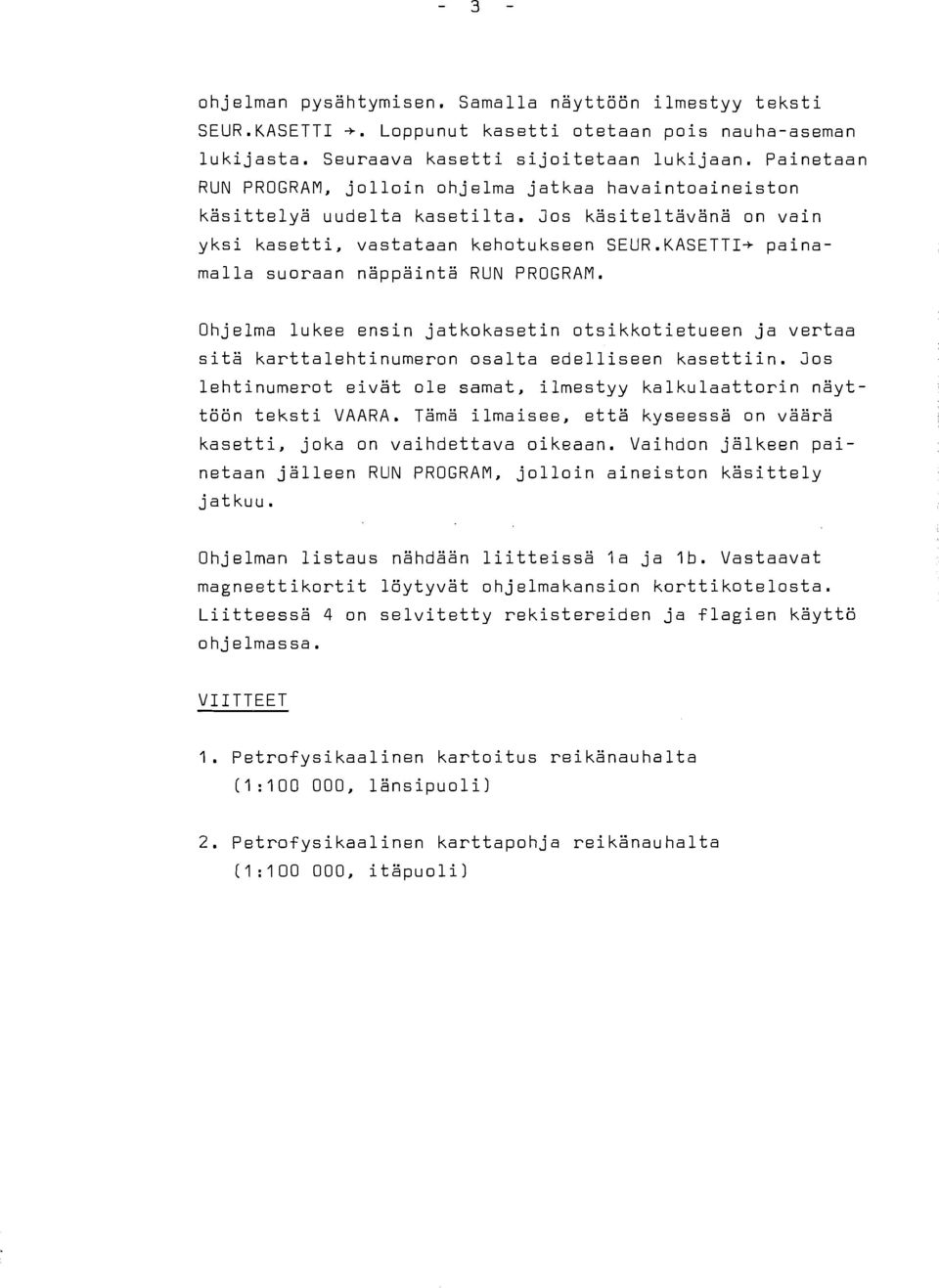

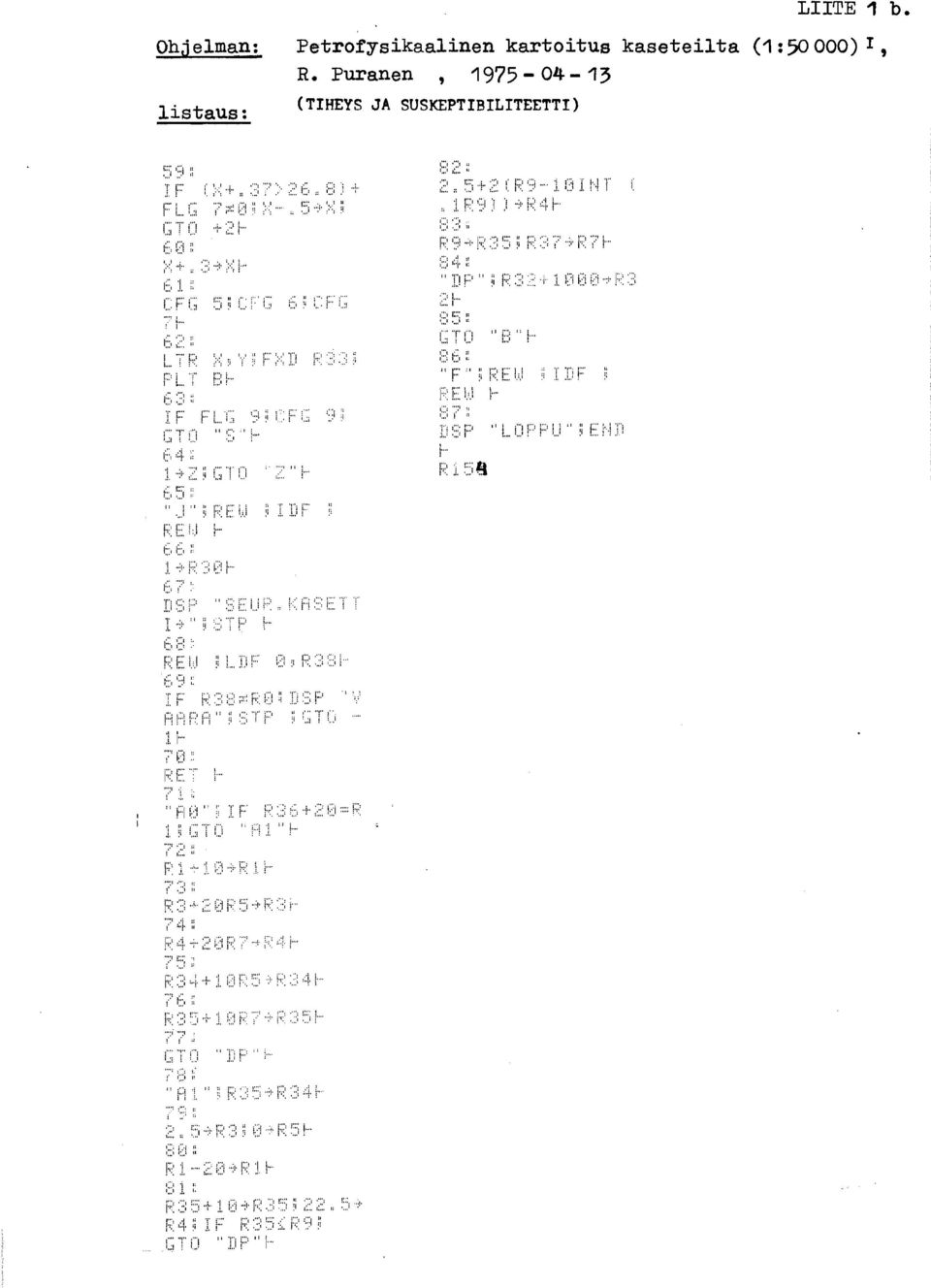

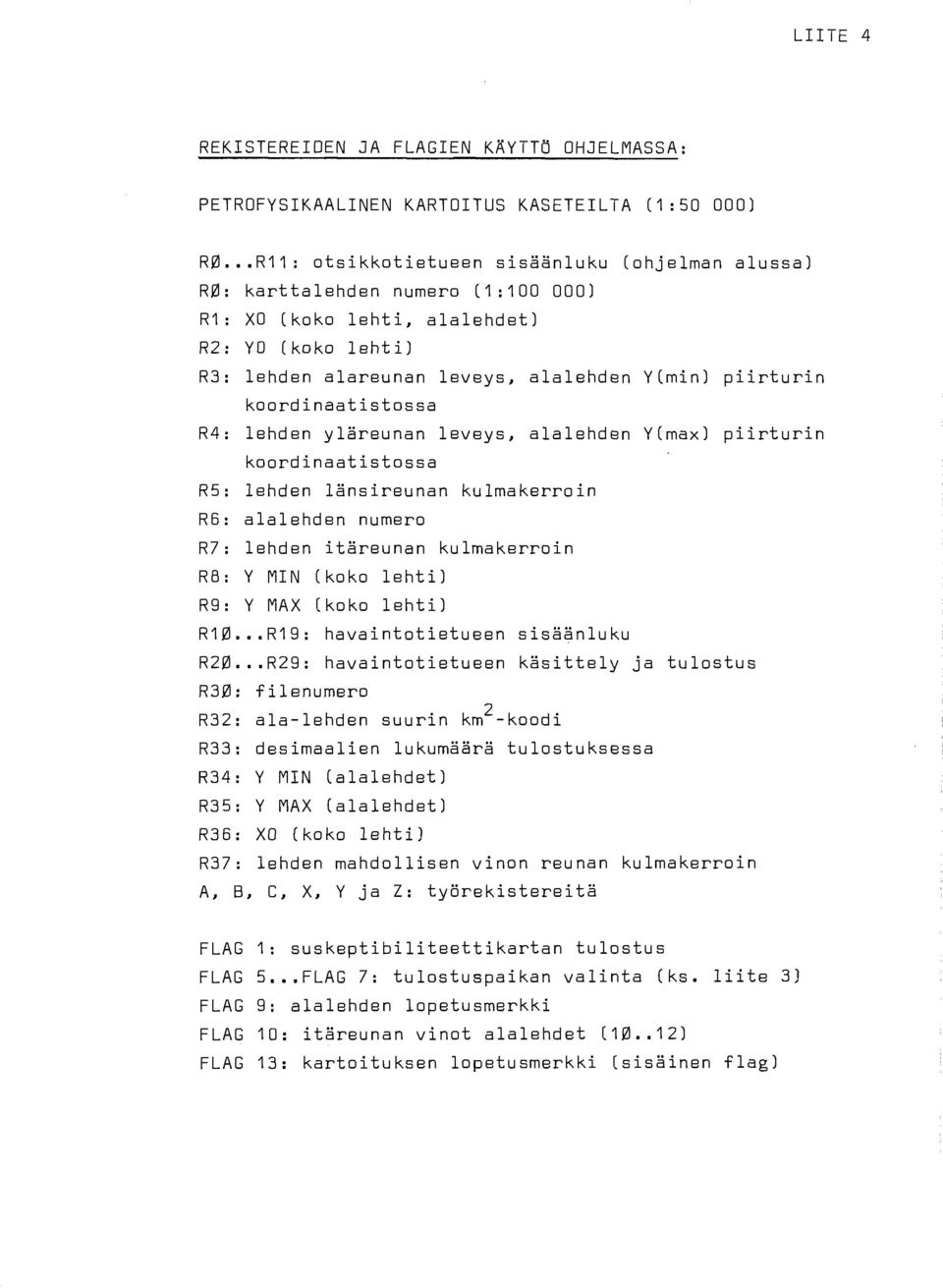

5 ohjelman pysähtymisen. Samalla näyttöön ilmestyy teksti SEUR.KASETT1 +. Loppunut kasetti otetaan pois nauha-aseman lukijasta. Seuraava kasetti sijoitetaan lukijaan. Painetaan RUN PROGRAM, jolloin ohjelma jatkaa havaintoaineiston käsittelyä uudelta kasetilta. Jos käsiteltävänä on vain yksi kasetti, vastataan kehotukseen SEUR.KASETTI+ painamalla suoraan näppäintä RUN PROGRAM. Ohjelma lukee ensin jatkokasetin otsikkotietueen ja vertaa sitä karttalehtinumeron osalta edelliseen kasettiin. Jos lehtinumerot eivät ole samat, ilmestyy kalkulaattorin näyttöön teksti VAARA. Tämä ilmaisee, että kyseessä on väärä kasetti, joka on vaihdettava oikeaan. Vaihdon jälkeen painetaan jälleen RLIN PROGRAM, jolloin aineiston käsittely jatkuu. Ohjelman listaus nähdään liitteissä la ja Ib. Vastaavat magneettikortit löytyvät ohjelmakansion korttikotelosta. Liitteessä 4 on selvitetty rekistereiden ja flagien käyttö ohjelmassa. VIITTEET 1. Petrofysikaalinen kartoitus reikanauhalta (1 : , länsipuoli) 2. Petrofysikaalinen karttapohja reikanauhalta (1 : , itäpuoli)
