Yleiset inframallivaatimukset YIV 2015

Koko: px
Aloita esitys sivulta:

Download "Yleiset inframallivaatimukset YIV 2015"

Transkriptio

1 Osa 3 LÄHTÖTIEDOT Tekniikkalajien yhteensovittaminen Vuorovaikutus ja yhteistyö Ohjaus ja koordinointi Suunnittelu, rakentaminen, infran hallinta Inframallintaminen Laadunvarmistus Lähtötietojen hankinta ja harmonisointi

2 2 (22) Dokumentin versiohistoria Versio Päiväys Tekijä Kuvaus Juuso Virtanen.

3 3 (22) SISÄLLYS 1 Johdanto esta Lähtötieto- ja nykytilamalli Tarve ja tavoite Rakenne Lähtötietomalliprosessi Raaka-aine Raaka-aineen tilaus Aiemmat suunnitteluvaiheet Alkuperä- ja metatietojen dokumentointi Tiedostojen sijoittelu kansioihin Lähtötieto Tiedostojen ja kansioiden nimeäminen Yleiset vaatimukset nimeämiselle Kansioiden nimeäminen Tiedostojen nimeäminen Tiedostojen sijoittaminen kansioihin Muokkaustoimenpiteet Muokkaustoimenpiteiden dokumentointi Vaatimukset Koordinaatti- ja korkeusjärjestelmä Tiedonsiirtoformaatit Aineistojen suunnitelmavaiheen tarkkuustaso Nimikkeistö Aineisto- ja mallikohtaiset vaatimukset Lähtötietojen havainnollistaminen Laatu Dokumentointi Yleistä Tietomalliselostus, lähtötiedot Laadunvarmistus Raaka-aine Lähtötieto Tilaajan rooli laadunvarmistuksessa Luovutettava aineisto... 22

4 4 (22) 1 JOHDANTO 1.1 esta Tässä ohjeessa määritellään infrahankkeita varten muodostettavan lähtötietomallin sisältö sekä sisällölle ja mallin muodostusprosessille asetettavat vaatimukset. Infrahankkeita ovat mm. tie-, katu-, rata- ja vesiväylähankkeet, aluerakennushankkeet, puistot, liikuntapaikat yms. 1.2 Lähtötieto- ja nykytilamalli Tarve ja tavoite InfraBIM-sanastossa määritellään sekä lähtötietomalli että nykytilamalli: Lähtötietomalli: Eri tietolähteistä saadut tai mitatut tuotteiden, toiminnan ja palveluiden suunnittelua varten hankitut lähtötiedot jäsenneltynä digitaalisessa muodossa. Tällaisia ovat esimerkiksi maastomalli, kaavamalli, maaperämalli ja nykyisten rakenteiden malli sekä viiteaineisto kuten viranomaisluvat ja päätökset. Lähtötietomalli täydentyy hankkeen edetessä. Nykytilamalli: Tarkasteluhetkeä edustava inframallin tietomäärittelyjen mukainen tietosisältö, joka kuvaa kohteen nykyistä tilaa sellaisena kuin se todellisuudessa on. Lähtötietomalli on kokoelma erilaisia aineistoja, mutta sen lisäksi erityisesti tietynlainen tapa koota, muokata ja hallita hankkeen lähtöaineistoa. Prosessissa on ensiarvoisen tärkeää dokumentoida huolellisesti sekä lähtöaineistoihin liittyvät alkuperä- ja metatiedot että lähtöaineistoille suoritettavat muokkaustoimenpiteet. Tavoitteena on harmonisoida lähtötietomallin lähtöaineisto mahdollisimman pitkälle sellaiseen muotoon, joka tukee tietomallipohjaista suunnittelua. Kuva 1 lähtötietomalli osana suunnitteluvaihetta Tavoitteena on koota lähtötietomalli mahdollisimman aikaisessa vaiheessa ennen suunnitteluprosessin alkua, jotta suunnitteluvaiheen suunnittelijalla on välittömästi käytössään kattavat lähtöaineistot suunnittelua varten. Tämän jälkeen lähtötietomalli seuraa hanketta koko sen elinkaaren läpi päivittyen kussakin suunnitteluvaiheessa syntyneiden uusien lähtötietojen osalta (ks. kuvat 1 ja 2 sivulla 5). Päivitykset voivat olla esim. hankkeen aikana laadittuja uusia pohjatutkimuksia tai tarkempia maastomittauksia.

5 5 (22) Kuva 2 lähtötietomalli osana hankkeen elinkaarta Osa lähtöaineistoista on luettavissa suoraan erilaisista tietovarastoista rajapintojen kautta. Näiden osalta ei ole laadittu selkeitä toimintaohjeita. Haasteena on mm. aineiston päivittyminen. Rajapintojen käytöstä sovitaan hankekohtaisesti. Tulevaisuudessa tavoitteena voidaan pitää tilannetta, jossa lähtötiedot päivittyvät automaattisesti hankkeen edetessä erilaisiin rekistereihin ja tietovarastoihin, joista ne voidaan myöhemmin lukea helposti rajapintojen kautta seuraavan hankkeen lähtötietomalliin.

6 6 (22) Rakenne Lähtötietomallia varten luodaan kolme pääkansiota (ks. kuva 3): Kansio aiempien suunnitteluvaiheiden aineistoja varten (AIEMMAT_VAIHEET). Kansio lähtötietomallin lähtöaineistoa varten (RAAKA_AINE). Kansio harmonisoitua raaka-ainetta varten (LAHTOTIETO). Harmonisoinnilla tarkoitetaan aineiston saattamista mahdollisimman pitkälle sellaiseen muotoon, että sitä voidaan hyödyntää tietomallintamisessa. Kuva 3 lähtötietomallin rakenne

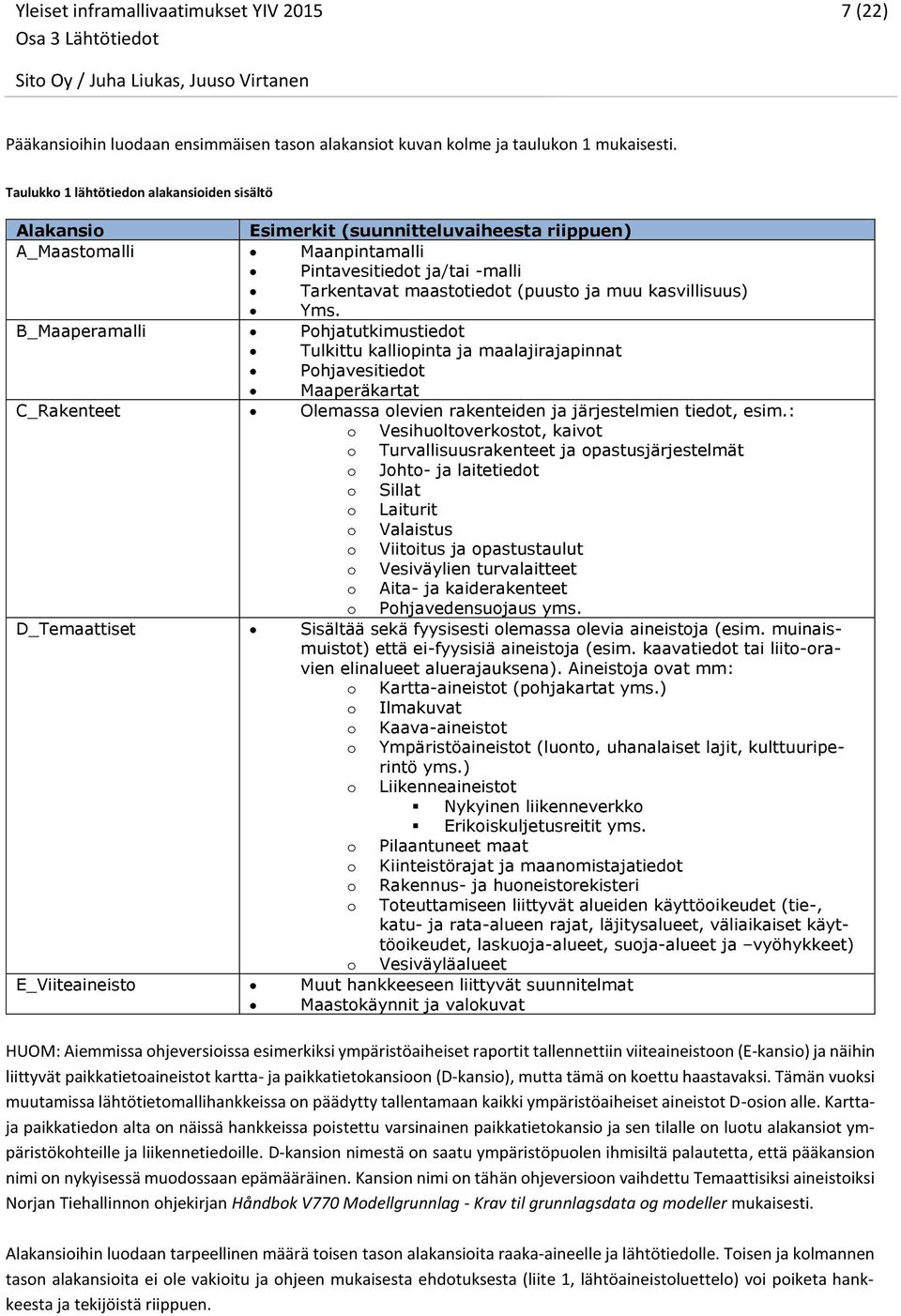

7 7 (22) Pääkansioihin luodaan ensimmäisen tason alakansiot kuvan kolme ja taulukon 1 mukaisesti. Taulukko 1 lähtötiedon alakansioiden sisältö Alakansio Esimerkit (suunnitteluvaiheesta riippuen) A_Maastomalli Maanpintamalli Pintavesitiedot ja/tai -malli Tarkentavat maastotiedot (puusto ja muu kasvillisuus) Yms. B_Maaperamalli Pohjatutkimustiedot Tulkittu kalliopinta ja maalajirajapinnat Pohjavesitiedot Maaperäkartat C_Rakenteet Olemassa olevien rakenteiden ja järjestelmien tiedot, esim.: o Vesihuoltoverkostot, kaivot o Turvallisuusrakenteet ja opastusjärjestelmät o Johto- ja laitetiedot o Sillat o Laiturit o Valaistus o Viitoitus ja opastustaulut o Vesiväylien turvalaitteet o Aita- ja kaiderakenteet o Pohjavedensuojaus yms. D_Temaattiset Sisältää sekä fyysisesti olemassa olevia aineistoja (esim. muinaismuistot) että ei-fyysisiä aineistoja (esim. kaavatiedot tai liito-oravien elinalueet aluerajauksena). Aineistoja ovat mm: o Kartta-aineistot (pohjakartat yms.) o Ilmakuvat o Kaava-aineistot o Ympäristöaineistot (luonto, uhanalaiset lajit, kulttuuriperintö yms.) o Liikenneaineistot Nykyinen liikenneverkko Erikoiskuljetusreitit yms. o Pilaantuneet maat o Kiinteistörajat ja maanomistajatiedot o Rakennus- ja huoneistorekisteri o Toteuttamiseen liittyvät alueiden käyttöoikeudet (tie-, katu- ja rata-alueen rajat, läjitysalueet, väliaikaiset käyttöoikeudet, laskuoja-alueet, suoja-alueet ja vyöhykkeet) o Vesiväyläalueet E_Viiteaineisto Muut hankkeeseen liittyvät suunnitelmat Maastokäynnit ja valokuvat HUOM: Aiemmissa ohjeversioissa esimerkiksi ympäristöaiheiset raportit tallennettiin viiteaineistoon (E-kansio) ja näihin liittyvät paikkatietoaineistot kartta- ja paikkatietokansioon (D-kansio), mutta tämä on koettu haastavaksi. Tämän vuoksi muutamissa lähtötietomallihankkeissa on päädytty tallentamaan kaikki ympäristöaiheiset aineistot D-osion alle. Karttaja paikkatiedon alta on näissä hankkeissa poistettu varsinainen paikkatietokansio ja sen tilalle on luotu alakansiot ympäristökohteille ja liikennetiedoille. D-kansion nimestä on saatu ympäristöpuolen ihmisiltä palautetta, että pääkansion nimi on nykyisessä muodossaan epämääräinen. Kansion nimi on tähän ohjeversioon vaihdettu Temaattisiksi aineistoiksi Norjan Tiehallinnon ohjekirjan Håndbok V770 Modellgrunnlag - Krav til grunnlagsdata og modeller mukaisesti. Alakansioihin luodaan tarpeellinen määrä toisen tason alakansioita raaka-aineelle ja lähtötiedolle. Toisen ja kolmannen tason alakansioita ei ole vakioitu ja ohjeen mukaisesta ehdotuksesta (liite 1, lähtöaineistoluettelo) voi poiketa hankkeesta ja tekijöistä riippuen.

8 8 (22) Lähtötietomalliprosessi Lähtötietomallin muodostusprosessi on kuvattu yksinkertaistettuna kuvassa alla (Kuva 4). Toimeksianto Raaka-aineen tilaus Raaka-aineen muokkaus lähtötiedoksi Lähtötietomalli n luovutus Tilaajan hyväksyminen Raaka-aineen laadunvarmistus Dokumentaatio Lähtötiedon laadunvarmistus Dokumentaatio Lähtötietomalliaineisto Dokumentaatio Mallin hyväksyminen tai sen palauttaminen konsultille täydennettäväksi Kuva 4 lähtötietomallin muodostusprosessi Lähtötietomallin laatiminen alkaa toimeksiannosta. Malli voidaan laatia joko suunnitteluhankkeen yhteydessä ennen suunnittelun alkua tai omana suunnittelusta erillisenä toimeksiantonaan. Lähtötietomallia varten tilataan kaikki hankkeen kannalta oleelliset nykytilaa kuvaavat aineistot sekä viiteaineistot (raaka-aine), joista dokumentoidaan kaikki tärkeät alkuperä- ja metatiedot hankkeen lähtöaineistoluetteloon. Raakaaine tarkistetaan ja puutteet ja muut erityishuomiot joko korjataan tai dokumentoidaan lähtöaineistoluetteloon. Raaka-aineen laadunvarmistuksen jälkeen se harmonisoidaan mahdollisimman homogeeniseen ja tietomallipohjaisen suunnittelun mahdollistavaan muotoon. Muokkaustoimenpiteitä voivat olla esimerkiksi koordinaatistomuunnokset tai 2D-aineistojen mallintaminen 3D-muotoon. Toimenpiteet dokumentoidaan lähtöaineistoluetteloon ja muokattu aineisto tarkistetaan. Lähtötietojen osalta laaditaan myös tietomalliselostus, jota täydennetään lähtötietomallin muodostamisen yhteydessä. Kun lähtötiedot ovat valmiita ja dokumentaatio laadittu, voidaan nämä luovuttaa tilaajalle. Koko prosessista on kirjoitettu tarkemmin luvuissa 2 (raaka-aineen hankkiminen), 3 (raaka-aineen harmonisointi lähtötiedoiksi), 5 (laadunvarmistus ja tilaajan rooli siinä) sekä 6 (lähtötietomallin luovuttaminen).

9 9 (22) 2 RAAKA-AINE 2.1 Raaka-aineen tilaus Jo lähtötietomallin raaka-ainetta tilatessa tulee huomioida, että tavoitteena on yhdenmukaistaa aineistot mahdollisimman pitkälle tietomallipohjaisen suunnittelun mahdollistavaan muotoon. Raaka-aine tulee hankkia mahdollisuuksien mukaan valmiiksi: Tietomallipohjaisissa formaateissa Oikeassa koordinaatti- ja korkeusjärjestelmässä Jos tilattua raaka-ainetta ei saada hankkeessa sovituissa formaateissa ja järjestelmissä, tulee nämä muokata sovittuun muotoon. Erilaisten aineistojen alueellinen laajuus tulee määritellä aineistokohtaisesti. Esimerkiksi melulaskennoissa tarvitaan usein maanpintamallia muuta suunnittelua laajemmalta alueelta. Maastomalliaineistoa tarvitaan ainakin 500 metriä väylän molemmin puolin. Tarkemman maastomalliaineiston ulkopuolisilla alueilla voidaan hyödyntää esimerkiksi Maanmittauslaitoksen korkeusmalliaineistoa. Raaka-aineen tilaamisessa tulee noudattaa olemassa olevia ohjeita, kuten Liikenneviraston ohjeita 23/2011 Maastotietojen hankinta Toimintaohjeet ja Liikenneviraston ohjeita 21/2014 Taitorakenteiden suunnittelun lähtötieto-ohjetta. 2.2 Aiemmat suunnitteluvaiheet Aiempien suunnitteluvaiheiden pääkansiosta kopioidaan kaikki lähtötietomallin kannalta oleelliset aineistot joko raakaaineeseen tai lähtötietoihin riippuen siitä, vaatiiko aineisto työstämistä. Nämä aineistot kirjataan lähtötietoluetteloon normaalin käytännön mukaisesti. 2.3 Alkuperä- ja metatietojen dokumentointi Koska tietomallipohjaisessa suunnitteluprosessissa asetetaan suuri painoarvo aineistojen luotettavuudelle ja tarkkuudelle, tulee tilattavista raaka-aineista kirjata ylös tietyt oleelliset alkuperä- ja metatiedot hankkeen lähtöaineistoluetteloon. Nämä tiedot on esitetty taulukossa.

10 10 (22) Taulukko 2 lähtöaineistoluetteloon kirjattavat tiedot Tieto RAAKA-AINE Osa, eli aineistotunnus Aineisto Pyydetty/saatu Vastaanottaja Lähde Koordinaattijärjestelmä Saatu aineisto Kommentit Selite Sarakkeet alkuperä- ja metatiedoille Kirjaimesta ja numeroista koostuva, aineiston tai aineistokokonaisuuden yksilöivä aineistotunnus. Aineistoa kuvaava nimi Koska aineisto on tilattu / Koska aineisto on vastaanotettu ja tallennettu projektikansioon. Kuka aineiston on tilannut/vastaanottanut. Mistä ja keneltä aineisto on saatu: Yritys tai taho, henkilö ja henkilön yhteystiedot, rekisteri tai palvelu. Missä koordinaatti- ja korkeusjärjestelmässä aineisto on vastaanotettaessa ollut. Lyhyt kuvaus aineistosta: Tiedostot ja tiedostoformaatit. Jos aineistokokonaisuus koostuu lukuisista tiedostoista, voi näistä kirjata tarkemman kuvauksen lähtöaineistoluettelon muille välilehdille. Tavoitteena on pitää itse lähtöaineistoluettelo suhteellisen yksinkertaisena ja helppolukuisena, mutta kuitenkin luotettavana. Tilattuun lähtöaineistoon liittyvät erityishuomiot ja riskit. Aiempien suunnitteluvaiheiden tiedot kirjataan lähtöaineistoluettelon loppuun, E-kansion (viiteaineisto) aineistojen jälkeen. 2.4 Tiedostojen sijoittelu kansioihin Tilattu ja aineistotoimittajilta vastaanotettu raaka-aine tallennetaan lähtötietomallijaottelun mukaisesti raaka-aine - pääkansion alle, joka toimii lähtötietomallihankkeen työkansiona. Aineistot tallennetaan alkuperäisillä nimillään niille tarkoitettuihin alakansioihin. Raaka-aine on lähtötietomallin lähtöaineistoa, joten aineistoja tulee pitää koskemattomina. Toisen tason alakansiot nimetään periaatteella mallitunnus, juokseva numero, alaviiva ja aineistotyypin nimi. Toisen tason alakansioihin tallennettavat tiedostot tulisi nimetä joko suoraan tai sijoittaa kolmannen tason alakansioon, joka nimetään yläkansion tunnuksella ja väliviivalla erotellulla toisella juoksevalla numerolla. Esimerkki Tiedot suunnittelualueella sijaitsevista teleoperaattoreiden kaapeleista tallennetaan raaka-aineen alakansioon Cr_rakenteet, toisen tason alakansioon Cr3_johdot_ja_laitteet ja kolmannen tason alakansioon Cr36_tele (ks. Kuva 5 sivulla 11).

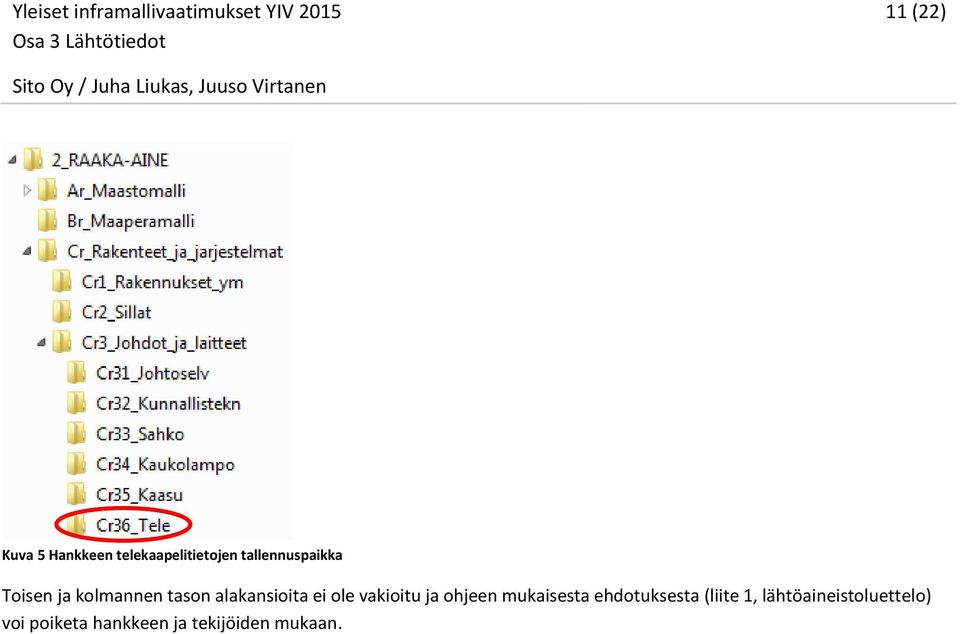

11 11 (22) Kuva 5 Hankkeen telekaapelitietojen tallennuspaikka Toisen ja kolmannen tason alakansioita ei ole vakioitu ja ohjeen mukaisesta ehdotuksesta (liite 1, lähtöaineistoluettelo) voi poiketa hankkeen ja tekijöiden mukaan.

12 12 (22) 3 LÄHTÖTIETO 3.1 Tiedostojen ja kansioiden nimeäminen Yleiset vaatimukset nimeämiselle Kansioiden ja tiedostojen nimeämisessä sallitut merkit ovat a-z, A-Z, väliviiva (-) ja alaviiva (_). Välilyöntejä, ääkkösiä ja erikoismerkkejä ei saa käyttää. Kansiot ja tiedostot tulisi nimetä mahdollisimman lyhyesti käyttöjärjestelmien ja ohjelmistojen sisältämien tiedostopolkujen merkkirajoitusten takia. Esimerkiksi Windows-käyttöjärjestelmässä tiedostopolun merkkijono ei saa ylittää 256 merkkiä. Tiedostolle annetaan lyhyt sisältöä kuvaava nimi, mutta siitä jätetään pois kaikki sellainen ylimääräinen tieto, jonka voi kertoa lähtöaineistoluettelossa. Tällainen tieto on esimerkiksi koordinaattijärjestelmä Kansioiden nimeäminen Raaka-aineen kansiot nimetään aineistotunnuksella, tämän perään lisättävällä r-kirjaimella sekä aineistokokonaisuuden nimellä. Lähtötietokansion sisältämiin kansioihin ei lisätä r-tunnusta. Tällä osoitetaan kansiotasolla mikä on raaka-ainetta ja mikä lähtötietomalliaineistoa. Kuva 6 Lähtötietomalliprosessin pääkansiot ja ensimmäisen tason alakansiot Toisen asteen alakansiot nimetään periaatteella mallitunnus, juokseva numero, alaviiva ja aineistotyypin nimi. Toisen asteen alakansioihin tallennettavat tiedostot tulisi nimetä joko suoraan tai sijoittaa kolmannen asteen alakansioon, joka nimetään yläkansion tunnuksella ja väliviivalla erotellulla toisella juoksevalla numerolla.

13 13 (22) Esimerkki Tiedot hankkeen suunnittelualueen nykyisistä silloista tallennetaan raaka-aineen alakansioon Cr_rakenteet ja toisen asteen alakansioon Cr01_sillat. Tänne voidaan luoda omat kansiot hankkeen jokaiselle sillalle (Cr01-1_silta_nro1, Cr01-2_silta_nro2 jne.) Tiedostojen nimeäminen Kuten kansiotkin, nimetään tiedostot pääsääntöisesti alakansion kirjaintunnuksen ja toisen sekä kolmannen asteen alakansioiden numeroinnin mukaan. Tunnuksen ja alaviivan jälkeen aineisto nimetään kuvaavalla nimellä. Mikäli aineistokokonaisuus sisältää paljon yksittäisiä tiedostoja, tai tiedostojen uudelleennimeäminen johtaa tiedoston muuttumiseksi käyttökelvottomaksi, voidaan yksittäiset tiedostot jättää nimeämättä aineistotunnuksella. Tällaisia laajoja, linkityksiä sisältäviä aineistoja voivat olla mm. ympäristöaiheiset paikkatietoaineistot. Kun aineistoa on muokattu lähtötietomallia varten, lisätään aineistotunnuksen perään pieni m-kirjain. Esimerkki Sillasta mallinnetaan PDF-tulosteiden perusteella sillan ulkomuoto 3D dwg -formaattiin, jolle annetaan nimi C01-3m_silta_nro3.dwg. Sekä tiedoston että kansion tunnuksen on täsmättävä lähtöaineistoluetteloon merkityn aineistotunnukseen. 3.2 Tiedostojen sijoittaminen kansioihin Kun raaka-aine on harmonisoitu lähtötiedoksi, se tallennetaan sille tarkoitettuun pääkansioon ja niihin samoihin alakansioihin kuin missä se raaka-aineessa sijaitsee. Toisen ja kolmannen tason alakansioita ei ole vakioitu ja ohjeen mukaisesta ehdotuksesta (liite 1, lähtöaineistoluettelo) voi poiketa hankkeen ja tekijöiden mukaan. 3.3 Muokkaustoimenpiteet Raaka-aineen muokkaamisella aineistot harmonisoidaan ja yhdenmukaistetaan mahdollisimman pitkälle tietomallipohjaista suunnittelua tukevaan muotoon. Suunnittelun lähtöaineistoa on sekä kaksi- että kolmiulotteisessa muodossa, joten aineistojen mallinnuksella voidaan tarkoittaa eri asioita. Harmonisointitoimenpiteitä ovat mm.: Koordinaatti- ja korkeusjärjestelmien yhdenmukaistaminen Tiedostoformaattien yhdenmukaistaminen Useampien aineistojen tai tiedostojen yhdistäminen yhdeksi tiedostoksi Aineistojen leikkaaminen tietyllä, aineistokohtaisella aluerajauksella Verkosto- ja pintamallien laatiminen (Inframodel) Rakenteiden mallintaminen (esim. sillat vanhoista paperitulosteista) Ympäristöaiheisten rajausten laatiminen ympäristöraporteista. Esimerkki

14 14 (22) Alun perin GT-muodossa oleva maastomalli muunnetaan XML-formaattiin (Inframodel). Esimerkki Monesta DWG-tiedostosta koostuva 2D-kartta vesihuoltoverkostoaineistosta muunnetaan yhdeksi ainoaksi Inframodelmuotoiseksi verkostomalliksi. Esimerkki Useasta tif-muotoisesta ortokuvasta muodostetaan yksi ortokuva, josta leikataan pienempi kuva suunnittelualueen aluerajauksella. Uusi ortokuva nimetään uudella, tunnistettavalla nimellä. Aineistojen yhdistämisessä tulee huomioida uuden tiedoston tiedostokoko. Liian suuria tiedostoja on syytä välttää, sillä ne voivat aiheuttaa tietokoneille suorituskykyongelmia. 3.4 Muokkaustoimenpiteiden dokumentointi Raaka-aineen muokkaustoimenpiteet ja -periaatteet dokumentoidaan sekä lähtöaineistoluettelon lähtötietosarakkeisiin että tietomalliselostukseen. Lähtöaineistoluettelon lähtötietosarakkeisiin kirjattavat tiedot on esitetty taulukossa 3 alla. Taulukko 3 Lähtöaineistoluettelon sarakkeet muokkaustoimenpiteille Tieto LÄHTÖTIETO Tiedostonimi muokkauksen jälkeen Aineiston muokkaustoimenpiteet Tekijä tai vastuuhenkilö Kommentit, havainnot, ongelmat, riskit Yrityskohtaiset merkinnät Selite Sarakkeet muokkaustoimenpiteille ja niiden tarkemmille tiedoille Lähtötiedon nimi muokkausten jälkeen. Kuvaus lähtöaineistolle suoritetuista harmonisoimistoimenpiteistä. Muokkaukset laatinut henkilö(t). Muokattuun lähtöaineistoon liittyvät erityishuomiot, ongelmat ja riskit. Mahdollinen kenttä esimerkiksi yritystenväliseen tiedonsiirtoon, mikäli hankkeella on useampi laatijataho. Lähtöaineistoluettelon lähtötietomallisarakkeisiin kirjataan huolellisesti ylös mitä aineistolle on tehty, miten toimenpide on tehty, millä ohjelmalla tai työkalulla kyseiset muokkaukset on tehty ja mikä versio ohjelmistosta tai työkalusta on ollut käytössä. Esimerkki Operaattorin X telekaapelitiedot vastaanotetaan useassa erillisessä dwg-tiedostossa. Nämä yhdistetään suunnitteluohjelmistolla yhdeksi tiedostoksi, jolle annetaan nimi C36-1m_OperaattoriX.dwg. Tiedostojen yhdistämisen lisäksi telekaapelitiedoista karsitaan suunnittelualueen ulkopuolelle jäävät kaapelit, tiedoston sisällä objektit sijoitetaan CAD-tasojako -ohjeen mukaisille tasoille ja kaapelit pudotetaan taitepisteistään maastomallin maanpintaan nähden tiettyyn oletussyvyyteen ja niille asetetaan tietty tilavaraus arvioituun poikkileikkaukseen perustuen. Lähtöaineistoluetteloon kirjataan yllä mainitut muokkaustoimenpiteet sekä muokkaus- ja mallinnusperiaatteet sekä kaikki tehdyt oletukset ja epävarmuudet.

15 15 (22) 3.5 Vaatimukset Koordinaatti- ja korkeusjärjestelmä Koordinaatti- ja korkeusjärjestelmien osalta noudatetaan YIV-ohjeiden toisessa osassa (yleiset vaatimukset) määritettyjä ohjeita ja vaatimuksia Tiedonsiirtoformaatit Formaattien osalta noudatetaan YIV-ohjeiden toisessa osassa (yleiset vaatimukset) määritettyjä ohjeita ja vaatimuksia Aineistojen suunnitelmavaiheen tarkkuustaso Lähtötietomallin hyödynnettävyyden kannalta aineistojen tarkkuustason tulee olla mahdollisimman korkea. Ongelmaksi nousee lähtötietomallin raaka-aineen heterogeenisuus ja monimuotoisuus. Eri aineistojen tarkkuustaso tulee sopia erikseen malli- ja tekniikkalajeittain hankkeen alussa. Lähtötietomallin luotettavuuden takaamiseksi tulee tarkkuustaso dokumentoida eri aineistojen osalta mahdollisimman huolellisesti niin lähtöaineistoluetteloon kuin lähtöaineistojen malliselostukseenkin. Aineistoista tulee käydä ilmi sen tarkkuustaso ja eri alkuperältään olevat aineistot tulee voida eritellä toisistaan. Esimerkiksi yleispiirteinen maastomalliaineisto tulee olla eroteltavissa maastomalliaineistosta. Koska toistaiseksi ei ole tekniikkaa liittää metatietoja suoraan aineistoihin, tulee aineiston tarkkuus selostaa tarkasti lähtötietomallin dokumentaatioon (lähtöaineistoluettelo, tietomalliselostus) Nimikkeistö Nimikkeistöjen osalta noudatetaan YIV-ohjeiden toisessa osassa (yleiset vaatimukset) määritettyjä ohjeita ja vaatimuksia Aineisto- ja mallikohtaiset vaatimukset Maastomalli Maastomalliaineistolle asetetaan vaatimuksia mm.: mittausperustan pisteille yksikäsitteisten kohteiden mittauksen keskivirheelle pinnan korkeuden interpoloinnin keskivirheelle taiteviivojen ja hajapisteiden pistevälille.

16 16 (22) Maastomallin ja mittausperustan laatimisessa noudatetaan yleisiä tai tilaajakohtaisia ohjeita. Näitä ovat mm. julkaisut Liikenneviraston ohjeita 18/2011 Tie- ja ratahankkeiden maastotiedot Mittausohje ja niiden tilaamisesta Liikenneviraston ohjeita 23/2011 Maastotietojen hankinta Toimintaohjeet. Vesiväylillä suoritettavista tutkimuksista on kirjoitettu julkaisussa Liikenneviraston ohjeita 18/2013 Vesiväylätutkimusten yleisohjeet. Maaperämalli ja pohjatutkimukset Pohjatutkimuksia tehdään suunnittelun eri vaiheissa siten, että tutkimusten tarkkuus vastaa kunkin suunnitteluvaiheen vaatimuksia. Koska rakennussuunnitelma tehdään usein juuri ennen rakentamista tai rakentamisen aikana, on tärkeää, että jo aikaisempien suunnitelmavaiheiden yhteydessä tehdään kattavat pohjatutkimukset. Pohjatutkimuksille asetetaan vaatimuksia mm tutkimuspisteiden paikalleen mittaamiselle. Pohjatutkimuksista ja niiden tilaamisesta on noudatetaan yleisiä tai tilaajakohtaisia ohjeita. Näitä ovat mm. julkaisut Liikenneviraston ohjeita 23/2011 Maastotietojen hankinta Toimintaohjeet. Vesiväylillä suoritettavista tutkimuksista on kirjoitettu julkaisussa Liikenneviraston ohjeita 18/2013 Vesiväylätutkimusten yleisohjeet. Maaperämallissa maakerrosrajapinnat tulkitaan topografian ja pohjatutkimustuloksien perusteella erillisinä pintoina, esimerkiksi kallion pinta tai saven alapinta. Maakerrosrajapinnat muodostuvat kuten maastomallitkin pisteistä ja viivoista sekä niistä muodostetusta kolmiopinnasta. Kalliopinnan osalta on erotettava avokalliopisteet ja -viivat, varmistetun kallionpinnan pisteet ja tulkitut pisteet ja viivat. Muiden maaperämallin pintojen osalta pohjatutkimuksen kohdalla tehdyt tulkinnat tulee erotella muista lisätulkinnoista. Esimerkki Kalliopinnan tulkintapisteet erotellaan eri koodeilla: avokallio, porakonekairauksella varmistettu kallio ja muussa kairauspisteessä tehty tulkinta. Rakenteet ja järjestelmät Rakenteiden mallintamisessa tulee tasot ja objektit litteroida voimassa olevan Infra-nimikkeistön mukaan. Eri kohteiden tai objektien mallinnustarkkuus ja -tapa kirjataan selkeästi tietomalliselostukseen. Tarkkuudeltaan erilaiset kohteet ja objektit esitetään esimerkiksi eri väreillä. Eri kohteiden kartoituksessa noudatetaan näitä käsitteleviä ohjeita. Tällaisia ovat mm. tie- ja ratahankkeissa Liikenneviraston ohjeita 23/2011 Maastotietojen hankinta Toimintaohjeet, Liikenneviraston ohjeita 18/2011 Tie- ja ratahankkeiden maastotiedot Mittausohje sekä Liikenneviraston ohjeita 3/2010 RATO 2 Radan geometria. Kartta- ja paikkatietoaineistot

17 17 (22) Kiinteistötietojen ja pohjakartan tilaamisesta on säädetty mm julkaisussa Liikenneviraston ohjeita 23/2011 Maastotietojen hankinta Toimintaohjeet. Pohjakartan mittaamisesta on säädetty julkaisussa Liikenneviraston ohjeita 18/2011 Tie- ja ratahankkeiden maastotiedot Mittausohje. Muu aineisto llmakuvien tilaamisesta on säädetty julkaisussa Liikenneviraston ohjeita 23/2011 Maastotietojen hankinta Toimintaohjeet. Ortokuvien mittaamisesta on säädetty julkaisussa Liikenneviraston ohjeita 18/2011 Tie- ja ratahankkeiden maastotiedot Mittausohje.

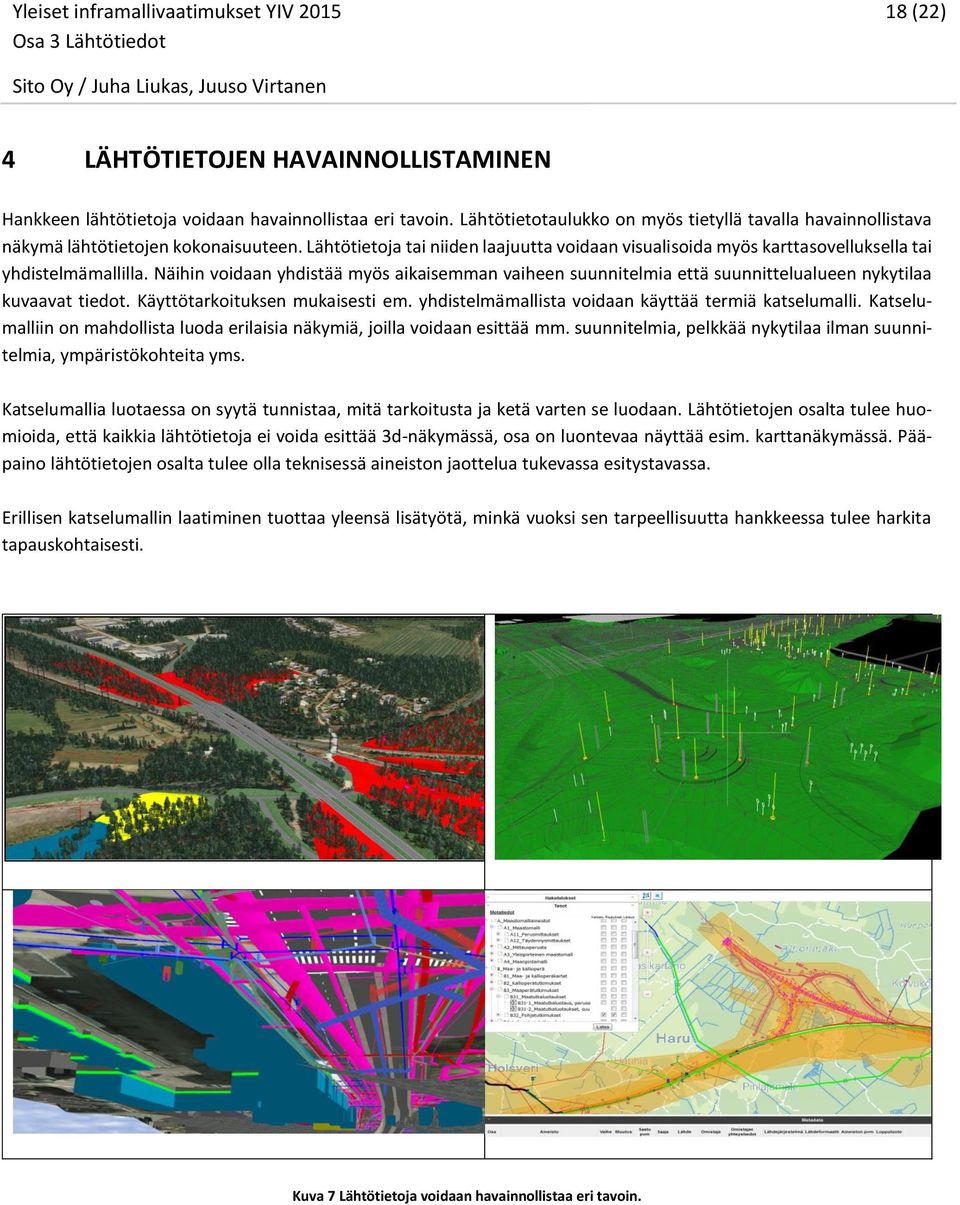

18 18 (22) 4 LÄHTÖTIETOJEN HAVAINNOLLISTAMINEN Hankkeen lähtötietoja voidaan havainnollistaa eri tavoin. Lähtötietotaulukko on myös tietyllä tavalla havainnollistava näkymä lähtötietojen kokonaisuuteen. Lähtötietoja tai niiden laajuutta voidaan visualisoida myös karttasovelluksella tai yhdistelmämallilla. Näihin voidaan yhdistää myös aikaisemman vaiheen suunnitelmia että suunnittelualueen nykytilaa kuvaavat tiedot. Käyttötarkoituksen mukaisesti em. yhdistelmämallista voidaan käyttää termiä katselumalli. Katselumalliin on mahdollista luoda erilaisia näkymiä, joilla voidaan esittää mm. suunnitelmia, pelkkää nykytilaa ilman suunnitelmia, ympäristökohteita yms. Katselumallia luotaessa on syytä tunnistaa, mitä tarkoitusta ja ketä varten se luodaan. Lähtötietojen osalta tulee huomioida, että kaikkia lähtötietoja ei voida esittää 3d-näkymässä, osa on luontevaa näyttää esim. karttanäkymässä. Pääpaino lähtötietojen osalta tulee olla teknisessä aineiston jaottelua tukevassa esitystavassa. Erillisen katselumallin laatiminen tuottaa yleensä lisätyötä, minkä vuoksi sen tarpeellisuutta hankkeessa tulee harkita tapauskohtaisesti. Kuva 7 Lähtötietoja voidaan havainnollistaa eri tavoin.

19 19 (22) 5 LAATU 5.1 Dokumentointi Yleistä Huolellisesti toteutettu dokumentointi on edellytys mallin laadulle ja luotettavuudelle. Lähtötietomallin dokumentointia on käsitelty aiemmissa luvuissa ja se koostuu seuraavista asiakirjoista: Lähtöaineistoluettelosta, johon kirjataan ylös sekä kaikki oleelliset alkuperä- ja metatiedot tilatusta sekä vastaanotetusta raaka-aineesta että sille suoritetuista muokkaustoimenpiteistä. Lähtötietomallin tietomalliselostuksesta (ks. luku alla) Tietomalliselostus, lähtötiedot Tietomalliselostuksesta yleisesti on kirjoitettu tarkemmin mallinnusvaatimusten toisessa osassa (yleiset vaatimukset). Tietomalliselostus lähtötietojen osalta on dokumentaatio lähtötietomallin tilasta ja sisällöstä. Selostukseen tulee kirjata kaikki lähtöaineistojen luotettavuuteen ja käyttöön vaikuttavat seikat, sillä se toimii testamenttina seuraavan vaiheen suunnittelijalle. Selostuksesta tulee käydä ilmi: Yleinen osa o Hankkeen tausta ja tavoitteet o Työn sisältö ja ohjaus o Koordinaatti- ja korkeusjärjestelmä o Muuta huomioitavaa Selostus lähtötietomallista o Lähtöaineistoluettelo o Aineistokohtaiset selostukset Mitä on tehty Miten on tehty Mitä ohjelmistoja ja työkaluja on käytetty (myös ko. ohjelmistojen versiot). Dokumentaatiota laadittaessa on syytä tunnistaa, että lähtöaineistoluettelo ja tietomalliselostus ovat kaksi toisiaan täydentävää dokumenttia. Lähtötietoluetteloa voidaan pitää tarkkana kuvauksena lähtötietomallin lähtötiedoista ja tietomalliselostusta enemmän kuvauksena siitä mitä on tehty, millä tavalla ja mitä huomioita sekä riskejä aineistoihin liittyy. Turhia ja päällekkäisiä kirjauksia on syytä välttää dokumentaatiota laadittaessa. 5.2 Laadunvarmistus Raaka-aine Kun lähtötietomallin laatija vastaanottaa raaka-ainetta lähtötietomalliin, tulee aineistolle suorittaa vastaanottotarkastus. On tärkeää, että raaka-aine: On ajantasaista Ei sisällä puutteita (aineistoa puuttuu fyysisesti) Sen tarkkuus vastaa hankkeen vaatimuksia Sen sisältämät virheet, ongelmat ja puutteet on joko korjattu tai selostettu dokumentteihin.

20 20 (22) Lähtöaineistoluettelo tulee tarkistaa, että se sisältää kaikki raaka-aineeseen liittyvät oleelliset alkuperä- ja metatiedot sekä erityishuomiot, puutteet ja riskit Lähtötieto Lähtötiedolle tulee tehdä mm. seuraavanlaisia tarkastustoimenpiteitä: Formaattimuunnokset tarkastetaan avaamalla aineistot suunnitteluohjelmistolla ja tarkastamalla aineistojen sisältö ja ulkoasu visuaalisesti Koordinaatistomuunnokset tarkastetaan vertailemalla aineistoja referenssiaineistoihin Alueellisten rajausten sopivuus tarkastetaan taustakartan avulla Tarkastetaan, että tiedostot ovat sijoiteltuna oikeisiin kansioihin. Kuten raaka-aineenkin osalta, muokatun lähtötiedon laadunvarmistuksen perusta on havaintojen, puutteiden sekä suoritettujen muokkaustoimenpiteiden dokumentointi. Maastomalli Maastomallin laadunvarmistus käynnistyy maastomallin toimittajan suorittamista tarkastuksista, jotka on esitetty mm. julkaisussa Liikenneviraston ohjeita 18/2011 Tie- ja ratahankkeiden maastotiedot Mittausohje. Lähtötietomallin laatijan tulee suorittaa mallille seuraavat tarkistustoimenpiteet: Visuaaliset tarkistukset Kolmioinnin tarkistus Pistokokeina muutamien leikkausten tarkistukset Maastomallin koodien tarkistus. Maaperämalli Maaperämallille tulee suorittaa seuraavat tarkastustoimenpiteet: Visuaaliset tarkistukset Kolmioinnin tarkistus Leikkausten läpikäynti ja vertailu pohjatutkimuksiin Korkeus- ja syvyyskäyrien muodostus ja tarkistus Maalajirajapintojen ja kallionpinnan rajapintojen törmäys- sekä leikkaustarkastelut. Rakenteet ja järjestelmät Rakenteille ja järjestelmille tulee suorittaa seuraavia tarkastustoimenpiteitä: Alustavat törmäystarkastelut Nimikkeiden ja termien tarkistus Geometrioiden tarkistus Törmäystarkasteluissa havaittuja rakenteiden päällekkäisyyksiä ei lähdetä korjaamaan, sillä rakenteiden todellista sijaintia voi olla mahdoton selvittää. Päällekkäisyydet hyväksytään raaka-aineen sijainnin epätarkkuutena ja se dokumentoidaan lähtöaineistoluetteloon ja tietomalliselostukseen.

21 21 (22) Temaattiset aineistot Formaattimuunnoksen läpikäyneet tiedostot avataan ja tarkistetaan visuaalisesti. Korkeus- ja/tai koordinaattimuutoksen läpikäyneet aineistot tarkistetaan vertailemalla niitä referenssiaineistoihin. Muu aineisto Formaattimuunnoksen läpikäyneet tiedostot avataan ja tarkistetaan visuaalisesti. Korkeus- ja/tai koordinaattimuutoksen läpikäyneet aineistot tarkistetaan vertailemalla niitä referenssiaineistoihin Tilaajan rooli laadunvarmistuksessa Vastuu lähtötietomallista ja sen luotettavuudesta on ensisijaisesti lähtötietomallin laatijalla. Tilaajan tehtäväksi prosessissa jää mallin laatijan laadunvarmistusdokumentaation tarkastaminen, minkä perusteella tilaaja joko hyväksyy lähtötietomalliaineiston tai palauttaa sen mallin laatijalle täydennettäväksi. Tarvittaessa esim. laajemmissa hankkeissa voidaan käyttää ulkopuolista tarkastajaa. Laadunvarmistusdokumentaatiota on edellä mainitut lähtöaineistoluettelo ja lähtötietomallin tietomalliselostus.

22 22 (22) 6 LUOVUTETTAVA AINEISTO Lähtötietomallin luovuttaminen ja julkaisu on projektikohtaista ja siitä sovitaan hankkeen alussa. Luovutettavia aineistoja ovat harmonisoitu raaka-aine, eli lähtötietokansio sekä laadunvarmistusdokumentaatio (lähtöaineistoluettelo ja tietomalliselostus). Aiempien vaiheiden aineistot sekä lähtötietomallin raaka-aine jäävät hankkeelle ja ne arkistoidaan hankkeen normaalien käytäntöjen mukaisesti, mikäli niitä vielä jatkossa tarvitaan. Lähtötietoluettelon ja tietomalliselostuksen yhdessä lähtötietokansion kanssa on tarkoitus muodostaa luotettava kokonaisuus, jolloin raaka-aineeseen ei ole tarvetta palata. Tulevaisuudessa edellisen suunnitteluvaiheen aineistot (edellisen suunnitteluvaiheen lähtötietomalli) käytännössä muodostavat pohjan seuraavan vaiheen lähtötietomallille, jolloin kansioiden raaka-aine ja aiemmat suunnitteluvaiheet merkitys vähenee. Luovutusmuodosta sovitaan erikseen. Lähtötietomalli voidaan luovuttaa esimerkiksi DVD:llä, ulkoisella kovalevyllä tai internetin yli erilaisten palveluiden kautta. Lähtötietomallin luovutusaineisto dokumentoidaan tilaajan ohjeistuksen, kuten esimerkiksi Liikenneviraston ohjeen Suunnitelmatiedon hallinta, Toimintaohjeen 23/2012 mukaisesti.
