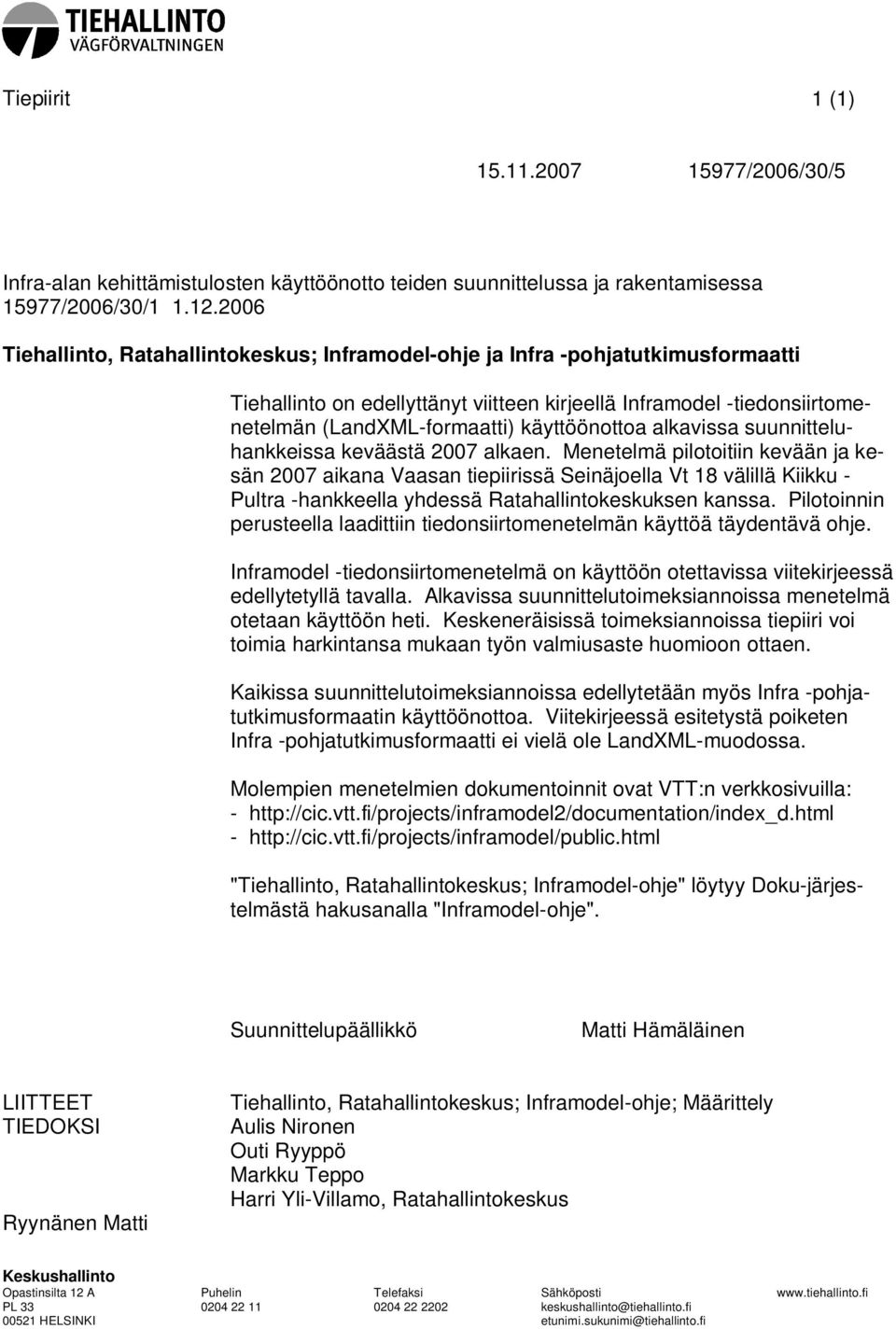

1 Tiepiirit 1 (1) /2006/30/5 Infra-alan kehittämistulosten käyttöönotto teiden suunnittelussa ja rakentamisessa 15977/2006/30/ Tiehallinto, Ratahallintokeskus; Inframodel-ohje ja Infra -pohjatutkimusformaatti Tiehallinto on edellyttänyt viitteen kirjeellä Inframodel -tiedonsiirtomenetelmän (LandXML-formaatti) käyttöönottoa alkavissa suunnitteluhankkeissa keväästä 2007 alkaen. Menetelmä pilotoitiin kevään ja kesän 2007 aikana Vaasan tiepiirissä Seinäjoella Vt 18 välillä Kiikku - Pultra -hankkeella yhdessä Ratahallintokeskuksen kanssa. Pilotoinnin perusteella laadittiin tiedonsiirtomenetelmän käyttöä täydentävä ohje. Inframodel -tiedonsiirtomenetelmä on käyttöön otettavissa viitekirjeessä edellytetyllä tavalla. Alkavissa suunnittelutoimeksiannoissa menetelmä otetaan käyttöön heti. Keskeneräisissä toimeksiannoissa tiepiiri voi toimia harkintansa mukaan työn valmiusaste huomioon ottaen. Kaikissa suunnittelutoimeksiannoissa edellytetään myös Infra -pohjatutkimusformaatin käyttöönottoa. Viitekirjeessä esitetystä poiketen Infra -pohjatutkimusformaatti ei vielä ole LandXML-muodossa. Molempien menetelmien dokumentoinnit ovat VTT:n verkkosivuilla: "Tiehallinto, Ratahallintokeskus; Inframodel-ohje" löytyy Doku-järjestelmästä hakusanalla "Inframodel-ohje". Suunnittelupäällikkö Matti Hämäläinen LIITTEET TIEDOKSI Ryynänen Matti Tiehallinto, Ratahallintokeskus; Inframodel-ohje; Määrittely Aulis Nironen Outi Ryyppö Markku Teppo Harri Yli-Villamo, Ratahallintokeskus Keskushallinto Opastinsilta 12 A Puhelin Telefaksi Sähköposti PL keskushallinto@tiehallinto.fi HELSINKI etunimi.sukunimi@tiehallinto.fi

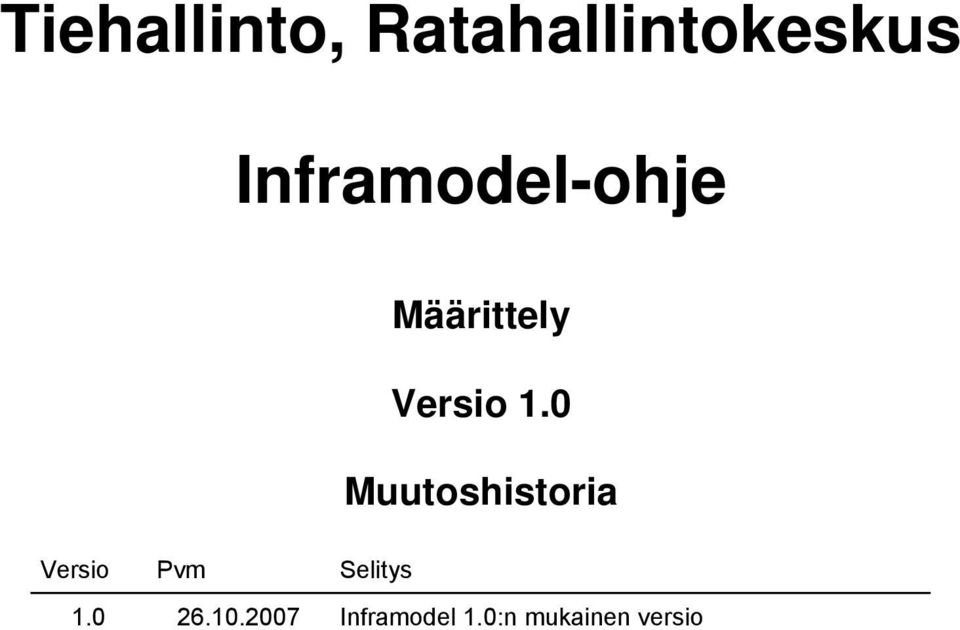

2 Tiehallinto, Ratahallintokeskus Inframodel-ohje Määrittely Versio 1.0 Muutoshistoria Versio Pvm Selitys Inframodel 1.0:n mukainen versio

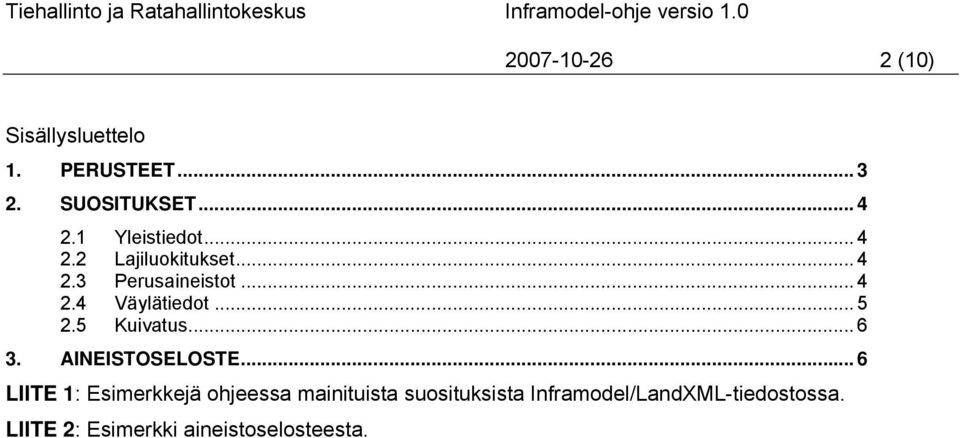

3 (10) Sisällysluettelo 1. PERUSTEET SUOSITUKSET Yleistiedot Lajiluokitukset Perusaineistot Väylätiedot Kuivatus AINEISTOSELOSTE... 6 LIITE 1: Esimerkkejä ohjeessa mainituista suosituksista Inframodel/LandXML-tiedostossa. LIITE 2: Esimerkki aineistoselosteesta.

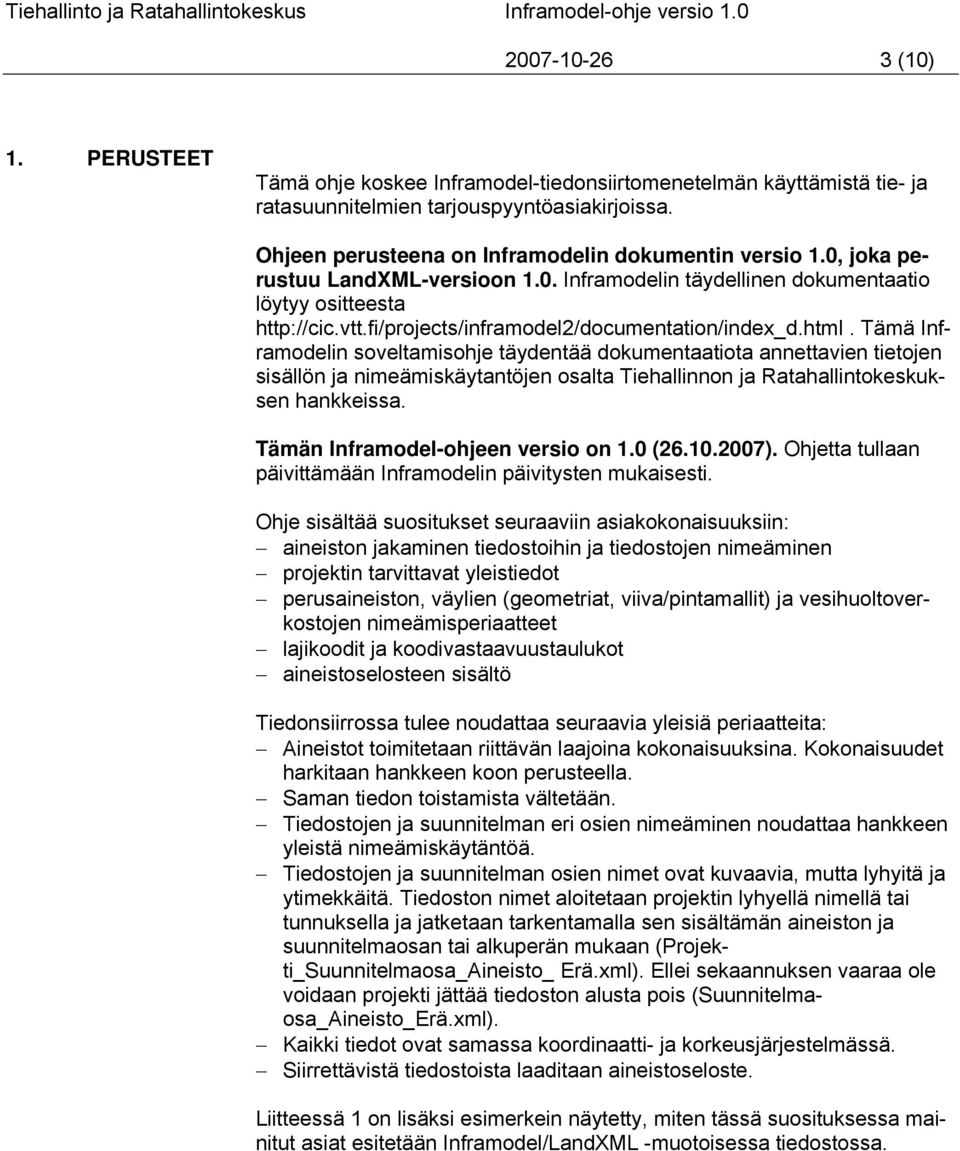

4 (10) 1. PERUSTEET Tämä ohje koskee Inframodel-tiedonsiirtomenetelmän käyttämistä tie- ja ratasuunnitelmien tarjouspyyntöasiakirjoissa. Ohjeen perusteena on Inframodelin dokumentin versio 1.0, joka perustuu LandXML-versioon 1.0. Inframodelin täydellinen dokumentaatio löytyy ositteesta Tämä Inframodelin soveltamisohje täydentää dokumentaatiota annettavien tietojen sisällön ja nimeämiskäytantöjen osalta Tiehallinnon ja Ratahallintokeskuksen hankkeissa. Tämän Inframodel-ohjeen versio on 1.0 ( ). Ohjetta tullaan päivittämään Inframodelin päivitysten mukaisesti. Ohje sisältää suositukset seuraaviin asiakokonaisuuksiin: aineiston jakaminen tiedostoihin ja tiedostojen nimeäminen projektin tarvittavat yleistiedot perusaineiston, väylien (geometriat, viiva/pintamallit) ja vesihuoltoverkostojen nimeämisperiaatteet lajikoodit ja koodivastaavuustaulukot aineistoselosteen sisältö Tiedonsiirrossa tulee noudattaa seuraavia yleisiä periaatteita: Aineistot toimitetaan riittävän laajoina kokonaisuuksina. Kokonaisuudet harkitaan hankkeen koon perusteella. Saman tiedon toistamista vältetään. Tiedostojen ja suunnitelman eri osien nimeäminen noudattaa hankkeen yleistä nimeämiskäytäntöä. Tiedostojen ja suunnitelman osien nimet ovat kuvaavia, mutta lyhyitä ja ytimekkäitä. Tiedoston nimet aloitetaan projektin lyhyellä nimellä tai tunnuksella ja jatketaan tarkentamalla sen sisältämän aineiston ja suunnitelmaosan tai alkuperän mukaan (Projekti_Suunnitelmaosa_Aineisto_ Erä.xml). Ellei sekaannuksen vaaraa ole voidaan projekti jättää tiedoston alusta pois (Suunnitelmaosa_Aineisto_Erä.xml). Kaikki tiedot ovat samassa koordinaatti- ja korkeusjärjestelmässä. Siirrettävistä tiedostoista laaditaan aineistoseloste. Liitteessä 1 on lisäksi esimerkein näytetty, miten tässä suosituksessa mainitut asiat esitetään Inframodel/LandXML -muotoisessa tiedostossa.

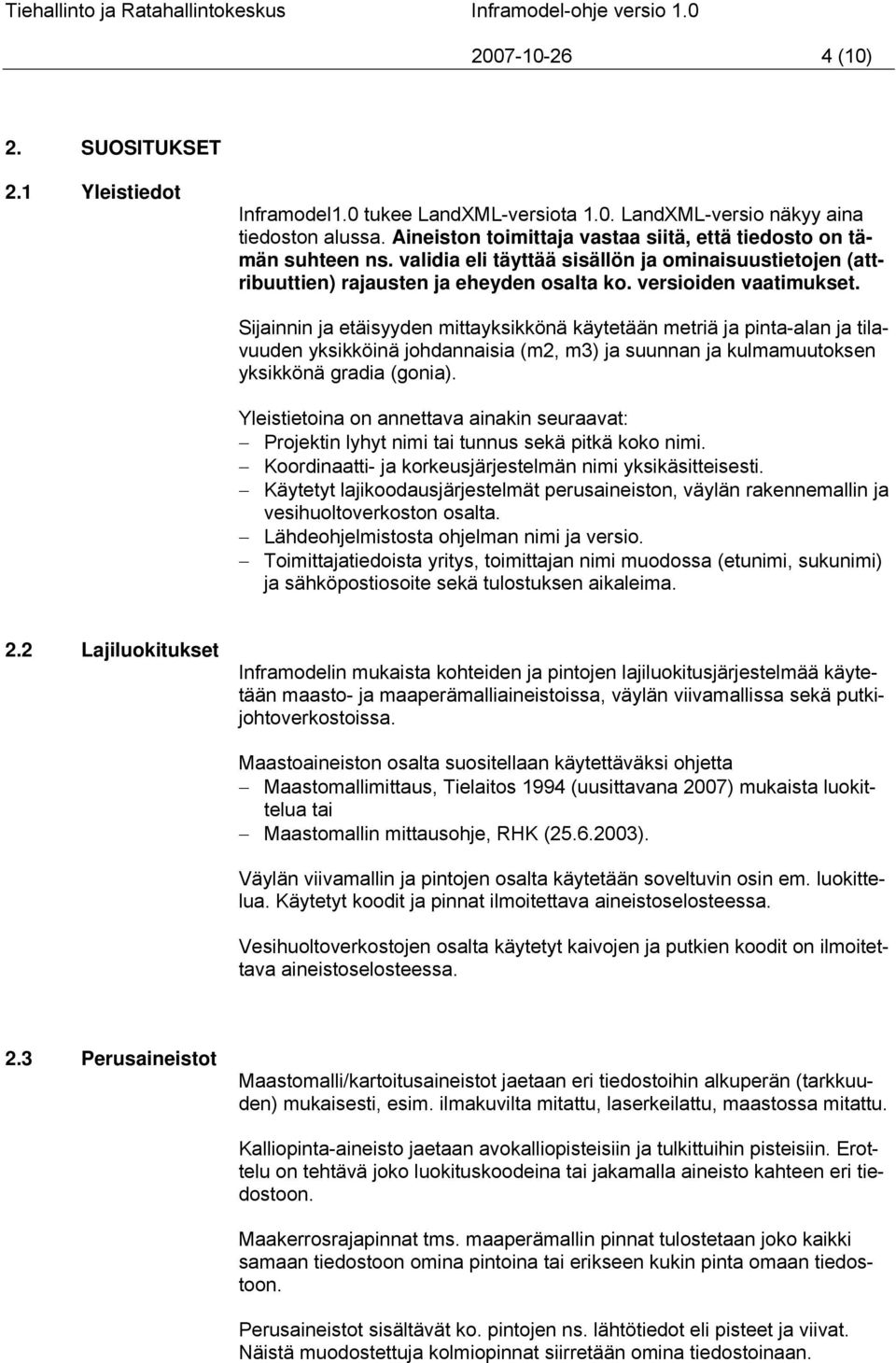

5 (10) 2. SUOSITUKSET 2.1 Yleistiedot Inframodel1.0 tukee LandXML-versiota 1.0. LandXML-versio näkyy aina tiedoston alussa. Aineiston toimittaja vastaa siitä, että tiedosto on tämän suhteen ns. validia eli täyttää sisällön ja ominaisuustietojen (attribuuttien) rajausten ja eheyden osalta ko. versioiden vaatimukset. Sijainnin ja etäisyyden mittayksikkönä käytetään metriä ja pinta-alan ja tilavuuden yksikköinä johdannaisia (m2, m3) ja suunnan ja kulmamuutoksen yksikkönä gradia (gonia). Yleistietoina on annettava ainakin seuraavat: Projektin lyhyt nimi tai tunnus sekä pitkä koko nimi. Koordinaatti- ja korkeusjärjestelmän nimi yksikäsitteisesti. Käytetyt lajikoodausjärjestelmät perusaineiston, väylän rakennemallin ja vesihuoltoverkoston osalta. Lähdeohjelmistosta ohjelman nimi ja versio. Toimittajatiedoista yritys, toimittajan nimi muodossa (etunimi, sukunimi) ja sähköpostiosoite sekä tulostuksen aikaleima. 2.2 Lajiluokitukset Inframodelin mukaista kohteiden ja pintojen lajiluokitusjärjestelmää käytetään maasto- ja maaperämalliaineistoissa, väylän viivamallissa sekä putkijohtoverkostoissa. Maastoaineiston osalta suositellaan käytettäväksi ohjetta Maastomallimittaus, Tielaitos 1994 (uusittavana 2007) mukaista luokittelua tai Maastomallin mittausohje, RHK ( ). Väylän viivamallin ja pintojen osalta käytetään soveltuvin osin em. luokittelua. Käytetyt koodit ja pinnat ilmoitettava aineistoselosteessa. Vesihuoltoverkostojen osalta käytetyt kaivojen ja putkien koodit on ilmoitettava aineistoselosteessa. 2.3 Perusaineistot Maastomalli/kartoitusaineistot jaetaan eri tiedostoihin alkuperän (tarkkuuden) mukaisesti, esim. ilmakuvilta mitattu, laserkeilattu, maastossa mitattu. Kalliopinta-aineisto jaetaan avokalliopisteisiin ja tulkittuihin pisteisiin. Erottelu on tehtävä joko luokituskoodeina tai jakamalla aineisto kahteen eri tiedostoon. Maakerrosrajapinnat tms. maaperämallin pinnat tulostetaan joko kaikki samaan tiedostoon omina pintoina tai erikseen kukin pinta omaan tiedostoon. Perusaineistot sisältävät ko. pintojen ns. lähtötiedot eli pisteet ja viivat. Näistä muodostettuja kolmiopinnat siirretään omina tiedostoinaan.

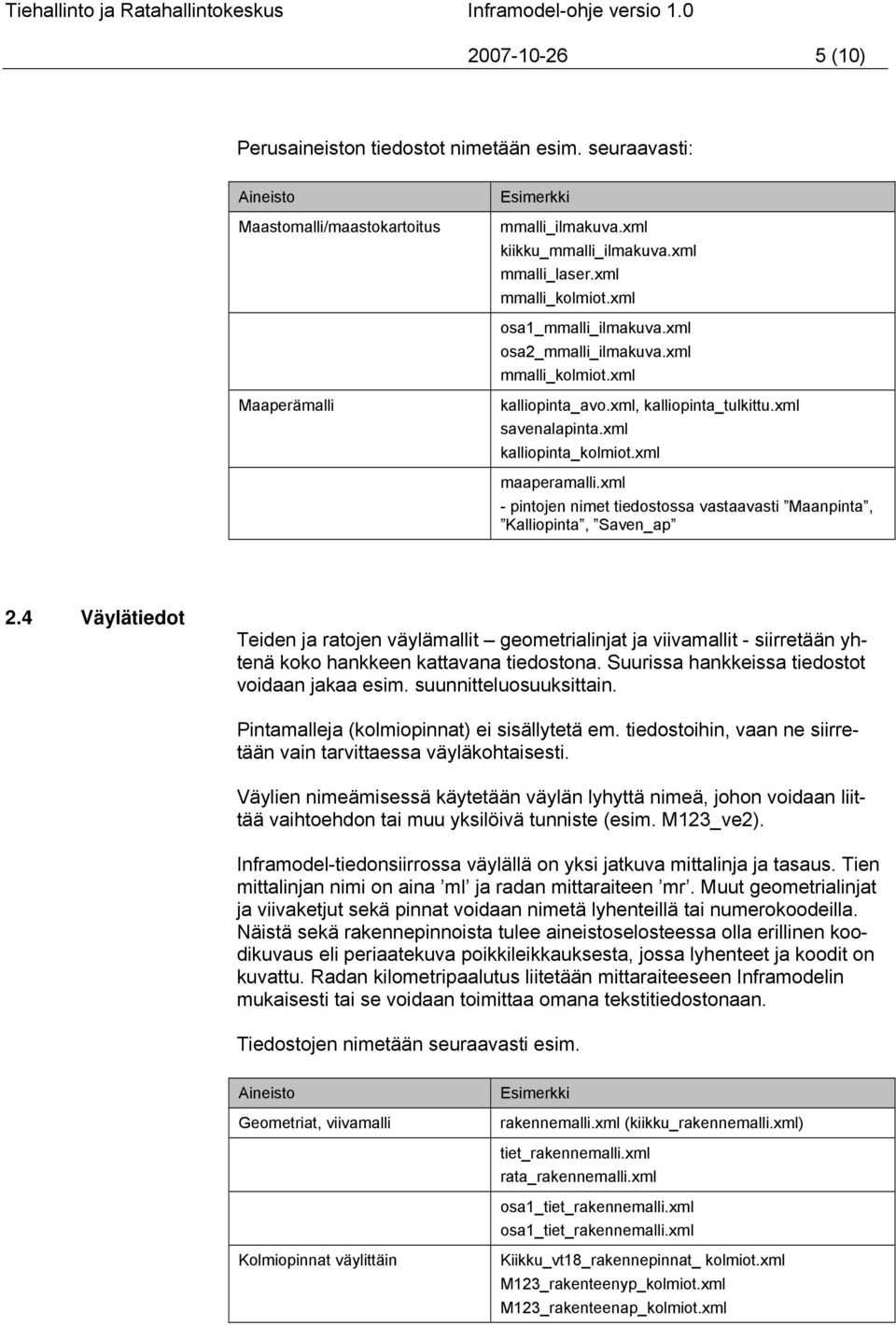

6 (10) Perusaineiston tiedostot nimetään esim. seuraavasti: Aineisto Maastomalli/maastokartoitus Esimerkki mmalli_ilmakuva.xml kiikku_mmalli_ilmakuva.xml mmalli_laser.xml mmalli_kolmiot.xml osa1_mmalli_ilmakuva.xml osa2_mmalli_ilmakuva.xml mmalli_kolmiot.xml Maaperämalli kalliopinta_avo.xml, kalliopinta_tulkittu.xml savenalapinta.xml kalliopinta_kolmiot.xml maaperamalli.xml - pintojen nimet tiedostossa vastaavasti Maanpinta, Kalliopinta, Saven_ap 2.4 Väylätiedot Teiden ja ratojen väylämallit geometrialinjat ja viivamallit - siirretään yhtenä koko hankkeen kattavana tiedostona. Suurissa hankkeissa tiedostot voidaan jakaa esim. suunnitteluosuuksittain. Pintamalleja (kolmiopinnat) ei sisällytetä em. tiedostoihin, vaan ne siirretään vain tarvittaessa väyläkohtaisesti. Väylien nimeämisessä käytetään väylän lyhyttä nimeä, johon voidaan liittää vaihtoehdon tai muu yksilöivä tunniste (esim. M123_ve2). Inframodel-tiedonsiirrossa väylällä on yksi jatkuva mittalinja ja tasaus. Tien mittalinjan nimi on aina ml ja radan mittaraiteen mr. Muut geometrialinjat ja viivaketjut sekä pinnat voidaan nimetä lyhenteillä tai numerokoodeilla. Näistä sekä rakennepinnoista tulee aineistoselosteessa olla erillinen koodikuvaus eli periaatekuva poikkileikkauksesta, jossa lyhenteet ja koodit on kuvattu. Radan kilometripaalutus liitetään mittaraiteeseen Inframodelin mukaisesti tai se voidaan toimittaa omana tekstitiedostonaan. Tiedostojen nimetään seuraavasti esim. Aineisto Geometriat, viivamalli Esimerkki rakennemalli.xml (kiikku_rakennemalli.xml) tiet_rakennemalli.xml rata_rakennemalli.xml osa1_tiet_rakennemalli.xml osa1_tiet_rakennemalli.xml Kolmiopinnat väylittäin Kiikku_vt18_rakennepinnat_ kolmiot.xml M123_rakenteenyp_kolmiot.xml M123_rakenteenap_kolmiot.xml

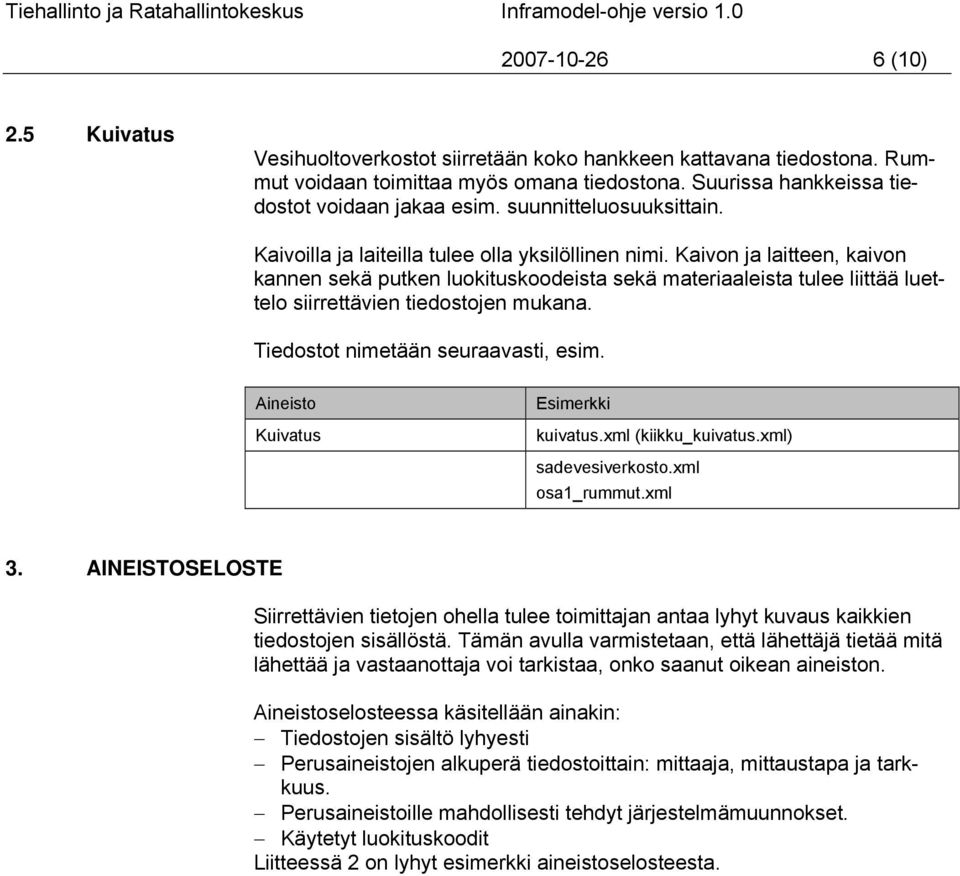

7 (10) 2.5 Kuivatus Vesihuoltoverkostot siirretään koko hankkeen kattavana tiedostona. Rummut voidaan toimittaa myös omana tiedostona. Suurissa hankkeissa tiedostot voidaan jakaa esim. suunnitteluosuuksittain. Kaivoilla ja laiteilla tulee olla yksilöllinen nimi. Kaivon ja laitteen, kaivon kannen sekä putken luokituskoodeista sekä materiaaleista tulee liittää luettelo siirrettävien tiedostojen mukana. Tiedostot nimetään seuraavasti, esim. Aineisto Kuivatus Esimerkki kuivatus.xml (kiikku_kuivatus.xml) sadevesiverkosto.xml osa1_rummut.xml 3. AINEISTOSELOSTE Siirrettävien tietojen ohella tulee toimittajan antaa lyhyt kuvaus kaikkien tiedostojen sisällöstä. Tämän avulla varmistetaan, että lähettäjä tietää mitä lähettää ja vastaanottaja voi tarkistaa, onko saanut oikean aineiston. Aineistoselosteessa käsitellään ainakin: Tiedostojen sisältö lyhyesti Perusaineistojen alkuperä tiedostoittain: mittaaja, mittaustapa ja tarkkuus. Perusaineistoille mahdollisesti tehdyt järjestelmämuunnokset. Käytetyt luokituskoodit Liitteessä 2 on lyhyt esimerkki aineistoselosteesta.

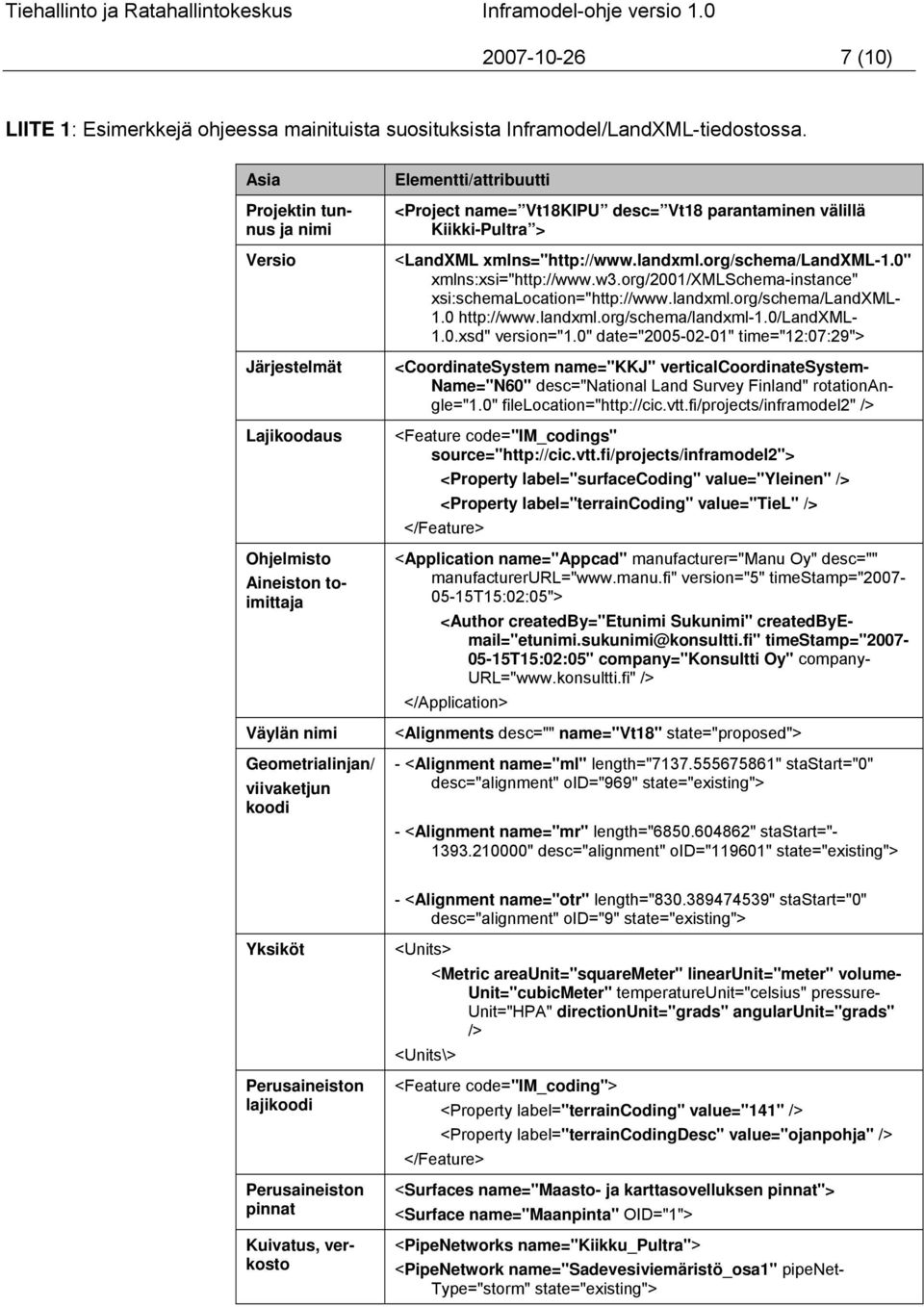

8 (10) LIITE 1: Esimerkkejä ohjeessa mainituista suosituksista Inframodel/LandXML-tiedostossa. Asia Projektin tunnus ja nimi Versio Järjestelmät Lajikoodaus Ohjelmisto Aineiston toimittaja Väylän nimi Geometrialinjan/ viivaketjun koodi Elementti/attribuutti <Project name= Vt18KIPU desc= Vt18 parantaminen välillä Kiikki-Pultra > <LandXML xmlns=" xmlns:xsi=" xsi:schemalocation=" xsd" version="1.0" date=" " time="12:07:29"> <CoordinateSystem name="kkj" verticalcoordinatesystem- Name="N60" desc="national Land Survey Finland" rotationangle="1.0" filelocation=" /> <Feature code="im_codings" source=" <Property label="surfacecoding" value="yleinen" /> <Property label="terraincoding" value="tiel" /> </Feature> <Application name="appcad" manufacturer="manu Oy" desc="" manufacturerurl=" version="5" timestamp=" t15:02:05"> <Author createdby="etunimi Sukunimi" createdby ="etunimi.sukunimi@konsultti.fi" timestamp=" t15:02:05" company="konsultti Oy" company- URL=" /> </Application> <Alignments desc="" name="vt18" state="proposed"> - <Alignment name="ml" length=" " stastart="0" desc="alignment" oid="969" state="existing"> - <Alignment name="mr" length=" " stastart=" " desc="alignment" oid="119601" state="existing"> - <Alignment name="otr" length=" " stastart="0" desc="alignment" oid="9" state="existing"> Yksiköt Perusaineiston lajikoodi Perusaineiston pinnat Kuivatus, verkosto <Units> <Metric areaunit="squaremeter" linearunit="meter" volume- Unit="cubicMeter" temperatureunit="celsius" pressure- Unit="HPA" directionunit="grads" angularunit="grads" /> <Units\> <Feature code="im_coding"> <Property label="terraincoding" value="141" /> <Property label="terraincodingdesc" value="ojanpohja" /> </Feature> <Surfaces name="maasto- ja karttasovelluksen pinnat"> <Surface name="maanpinta" OID="1"> <PipeNetworks name="kiikku_pultra"> <PipeNetwork name="sadevesiviemäristö_osa1" pipenet- Type="storm" state="existing">

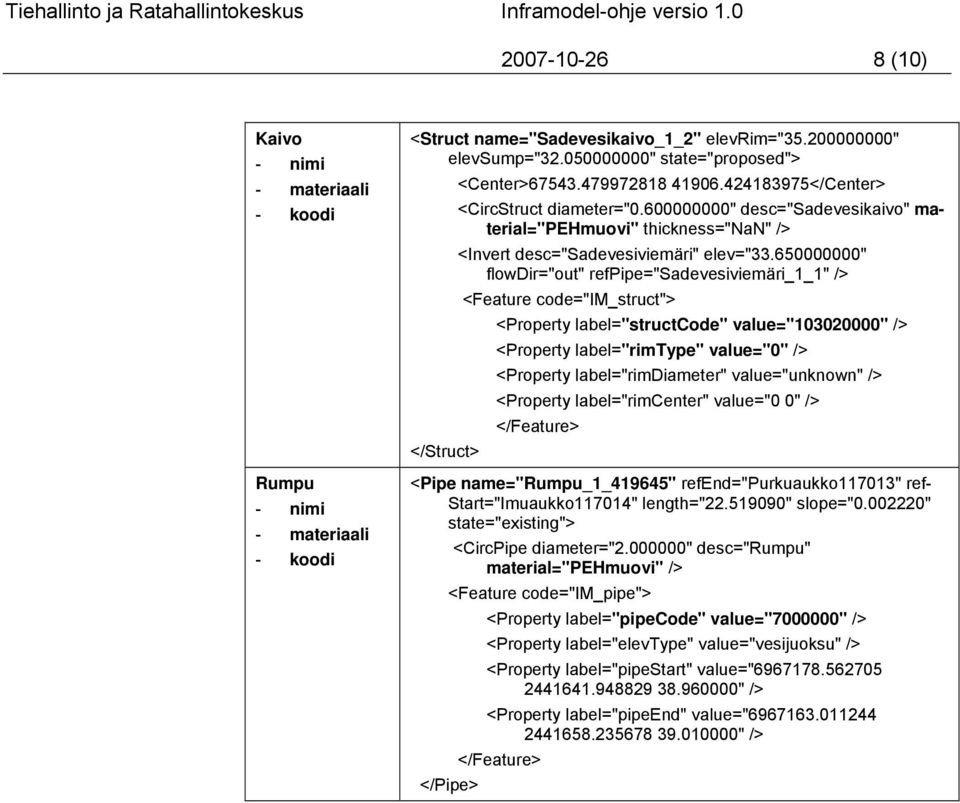

9 (10) Kaivo - nimi - materiaali - koodi Rumpu - nimi - materiaali - koodi <Struct name="sadevesikaivo_1_2" elevrim=" " elevsump=" " state="proposed"> <Center> </Center> <CircStruct diameter=" " desc="sadevesikaivo" material="pehmuovi" thickness="nan" /> <Invert desc="sadevesiviemäri" elev=" " flowdir="out" refpipe="sadevesiviemäri_1_1" /> <Feature code="im_struct"> <Property label="structcode" value=" " /> <Property label="rimtype" value="0" /> <Property label="rimdiameter" value="unknown" /> <Property label="rimcenter" value="0 0" /> </Feature> </Struct> <Pipe name="rumpu_1_419645" refend="purkuaukko117013" ref- Start="Imuaukko117014" length=" " slope=" " state="existing"> <CircPipe diameter=" " desc="rumpu" material="pehmuovi" /> <Feature code="im_pipe"> <Property label="pipecode" value=" " /> <Property label="elevtype" value="vesijuoksu" /> <Property label="pipestart" value=" " /> <Property label="pipeend" value=" " /> </Feature> </Pipe>

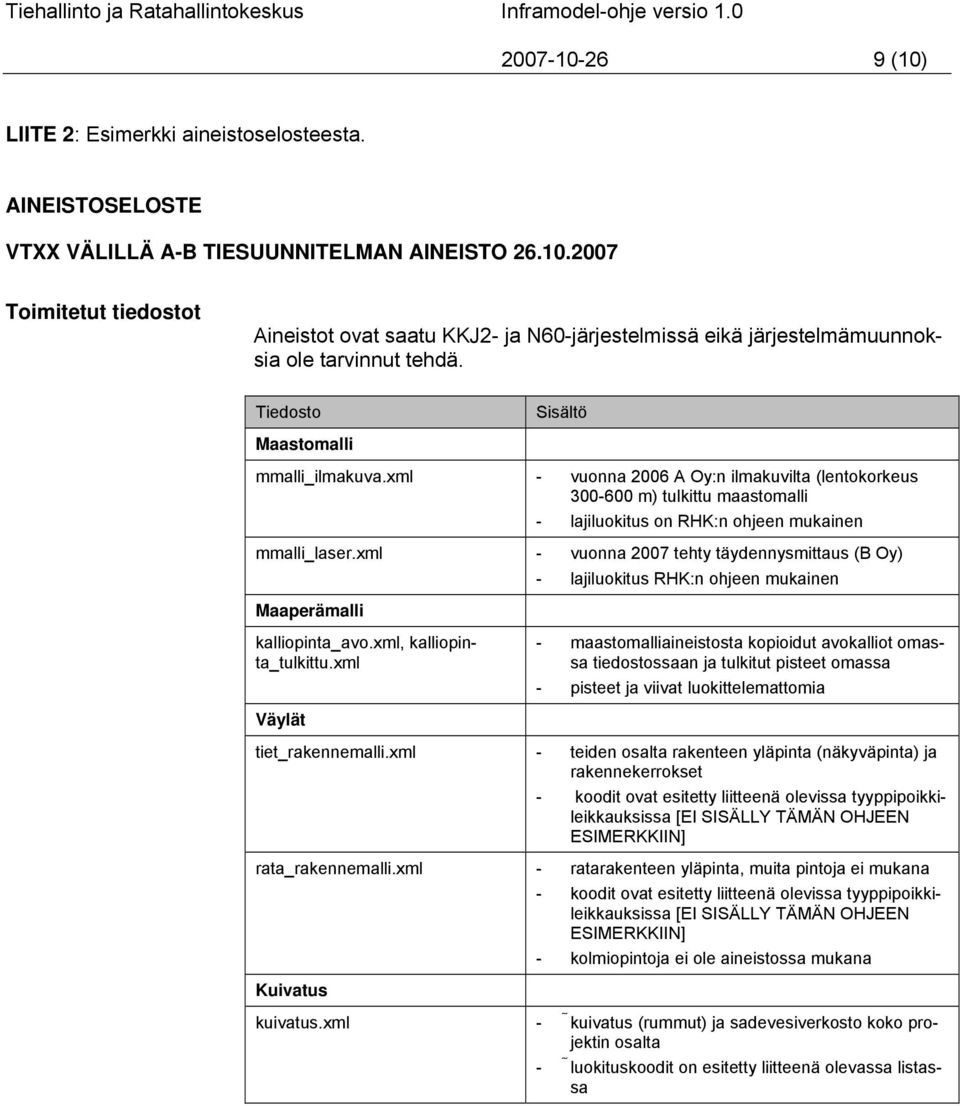

10 (10) LIITE 2: Esimerkki aineistoselosteesta. AINEISTOSELOSTE VTXX VÄLILLÄ A-B TIESUUNNITELMAN AINEISTO Toimitetut tiedostot Aineistot ovat saatu KKJ2- ja N60-järjestelmissä eikä järjestelmämuunnoksia ole tarvinnut tehdä. Tiedosto Sisältö Maastomalli mmalli_ilmakuva.xml - vuonna 2006 A Oy:n ilmakuvilta (lentokorkeus m) tulkittu maastomalli - lajiluokitus on RHK:n ohjeen mukainen mmalli_laser.xml - vuonna 2007 tehty täydennysmittaus (B Oy) - lajiluokitus RHK:n ohjeen mukainen Maaperämalli kalliopinta_avo.xml, kalliopinta_tulkittu.xml - maastomalliaineistosta kopioidut avokalliot omassa tiedostossaan ja tulkitut pisteet omassa - pisteet ja viivat luokittelemattomia Väylät tiet_rakennemalli.xml - teiden osalta rakenteen yläpinta (näkyväpinta) ja rakennekerrokset - koodit ovat esitetty liitteenä olevissa tyyppipoikkileikkauksissa [EI SISÄLLY TÄMÄN OHJEEN ESIMERKKIIN] rata_rakennemalli.xml - ratarakenteen yläpinta, muita pintoja ei mukana - koodit ovat esitetty liitteenä olevissa tyyppipoikkileikkauksissa [EI SISÄLLY TÄMÄN OHJEEN ESIMERKKIIN] - kolmiopintoja ei ole aineistossa mukana Kuivatus kuivatus.xml - kuivatus (rummut) ja sadevesiverkosto koko projektin osalta - luokituskoodit on esitetty liitteenä olevassa listassa

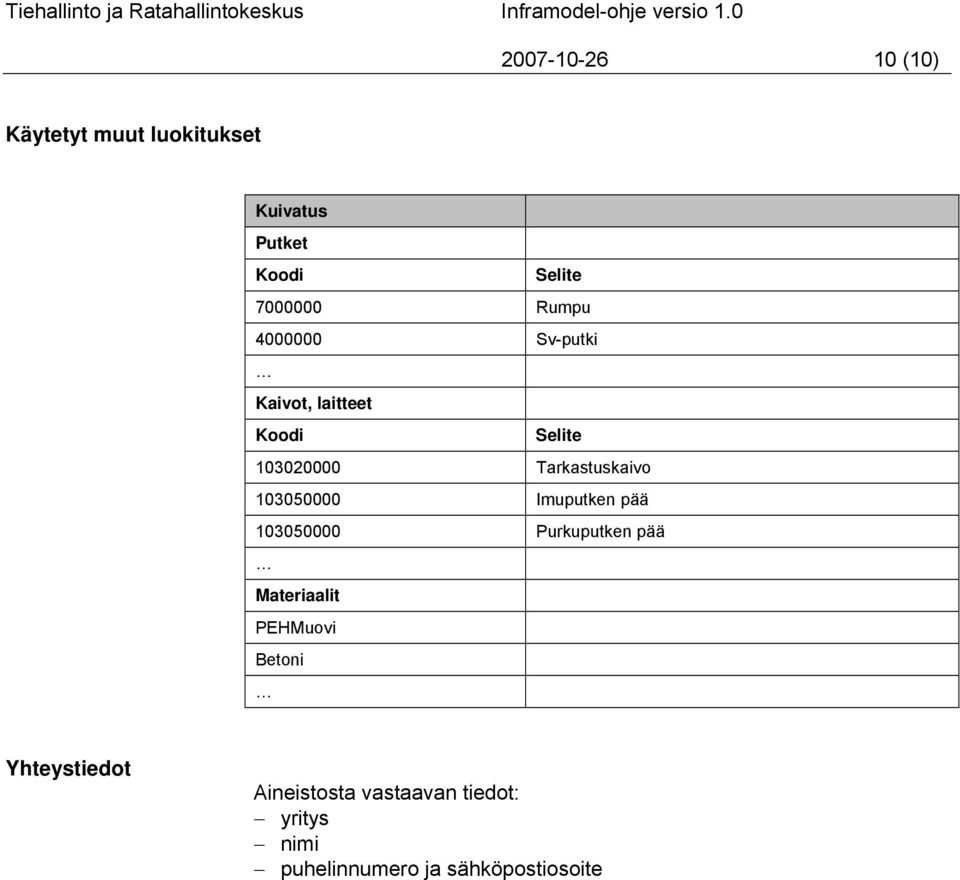

11 (10) Käytetyt muut luokitukset Kuivatus Putket Koodi Selite Rumpu Sv-putki Kaivot, laitteet Koodi Selite Tarkastuskaivo Imuputken pää Purkuputken pää Materiaalit PEHMuovi Betoni Yhteystiedot Aineistosta vastaavan tiedot: yritys nimi puhelinnumero ja sähköpostiosoite
