1 INFRAMALLI JA MALLINNUS HANKKEEN ERI SUUNNITTELUVAIHEISSA 1

2 YLEISTÄ INFRAHANKKEEN MALLINNUKSESTA Väylämalli ohjaa suunnittelua Infrahankkeessa väylämalli toimii pohjana kaikille muille tekniikkalajimalleille ja on keskeinen osa myös monia suunnitteluun liittyviä analyyseja ja simulointeja. Siksi on tärkeää, että väylämalli tehdään teknisesti oikein kaikissa projektin vaiheissa Väylämallin geometria ja tietosisältö vaihtelevat hankkeen vaiheen ja mallin käyttötarkoituksen mukaan Rakennusosat tulee mallintaa siten, että tietoa siirrettäessä rakennusosan sijainti, nimi/tyyppi ja geometria siirtyvät myös muiden osapuolten ohjelmistoihin Inframallin jaetaan tekniikkalajeittain osamalleihin. Tällä selkeytetään työskentelyä sekä vastuita Lähtötietomalli Yhdistelmämalli 2

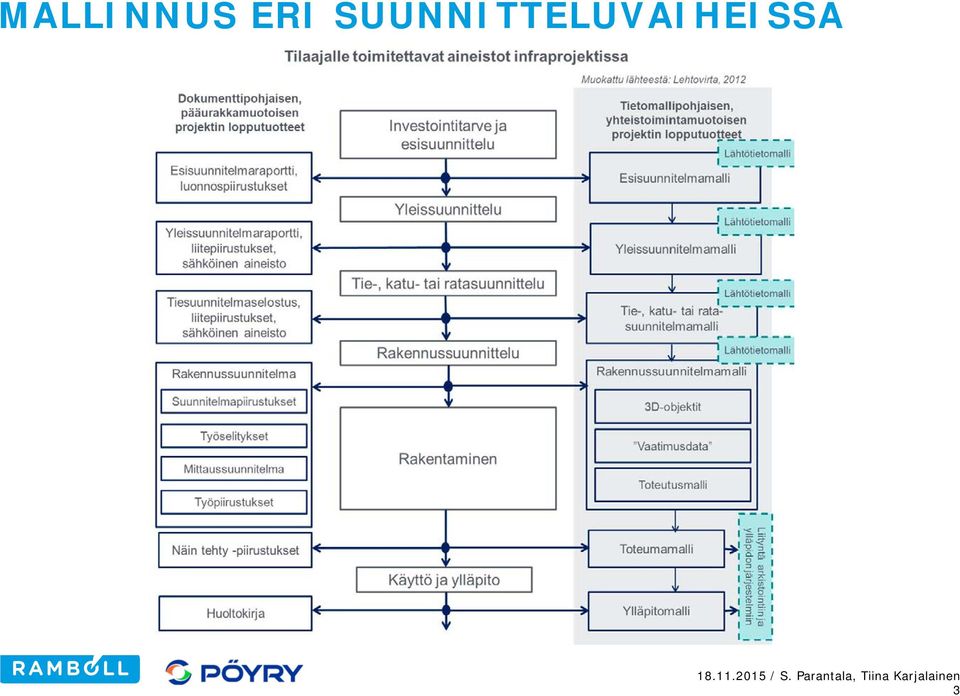

3 MALLINNUS ERI SUUNNITTELUVAIHEISSA 3

4 SUUNNITTELUPROSESSI Lähtötiedot Lähtötietomalli Suunnittelu Mallinnus väyläsuunnittelu esim. NP 19 tai Tekla Civil kunnallistekniikan suunnittelu esim. NP WS, Tekla Civil geotekniikan suunnitelmat AutoCad ja Tekla siltasuunnitelmat Tekla Structure suunnitelmamallien yhdistäminen yhdistelmämalliksi, esim. VirtualMap tai NP DCM mallikoordinaattorin toiminta mallipalaverit kahden viikon välein suunnitelmaosien tarkastus ja yhteensovittaminen Suunnitelma piirustukset perinteiseen tapaan AutoCad:llä Mittausaineis to Toteutusmalli LandXML IM3 muotoinen koneohjausaineisto 4

5 ESI- JA TARVESELVITYSVAIHE Mallinnuksen rooli ei ole kovin merkittävä. Mallinnuksen tasosta sovitaan hankekohtaisesti. Lähtötietomalli perustana seuraavia suunnitelmavaiheita varten luonnonsuojelukohteet, pohjavesialueet Kaavatietoa analyysejä, kuten melulaskentoja ja maisemainventointeja Tärkeää on toimia sovitussa koordinaatistossa jotta esimerkiksi vaihtoehtovertailut on mahdollista viedä paikkatietopohjaisiin tietovarastoihin. 5

6 YLEISSUUNNITELMA Tien ja radan yleissuunnitelmat ovat lakiin perustuvia asiakirjoja Yleissuunnitelmassa tutkitaan yleensä useita eri linjausvaihtoehtoja, joista yksi valitaan jatkosuunnittelun perustaksi Arvioidaan hankkeen vaikutuksia laajasti Vuoropuhelu, sidosryhmäyhteistyö ja hyväksyttävyys ovat tärkeä osa yleissuunnitelmaa (yleisötilaisuudet ja tiedotus) Kustannukset lasketaan usein nauhakustannuksina 6

7 YLEISSUUNNITTELUVAIHE, LÄHTÖTIETOMALLI Maastomalli on usein yleispiirteinen, ns. likimalli Maaperämallin laatimistarve ja laajuus yleissuunnitelmavaiheessa määrätään hankekohtaisesti Merkittävät kunnallistekniikan laitteet sekä muut rakenteet, kuten sillat Rekisteri- ja paikkatietoaineisto kaavat, maanomistustiedot, erityiset aluerajaukset selvitykset, inventoinnit 7

8 YLEISSUUNNITELMAMALLIN SISÄLTÖ Väylien merkittävimmät pinnat, usein vaaditaan vähintään ylin yhdistelmäpinta Ojaluiskat, meluvallit, maastonmuotoilut Leikkaukset, kallioleikkaukset ja penkereet Merkittävät pohjanvahvistukset, massanvaihdot ja pohjavesisuojaukset Kuivatuksen periaatteet Sillat, siltapaikat, merkittävät taitorakenteet (mm. meluseinät) Valaistus liikenteenohjauslaitteet sekä merkittävät turvalaitteet ja sähköratalaitteet ympäristörakentamisen periaatteet 8

9 TIE-, KATU- JA RATASUUNNITELMA Tähtäävät toteutukseen Vuoropuhelu, sidosryhmäyhteistyö ja hyväksyttävyys ovat tärkeitä (yleisötilaisuudet ja tiedotus), sidosryhmillä on vielä hyvä mahdollisuus vaikuttaa Kustannukset on pystyttävä laskemaan jo rakennusosatarkkuudella Hyväksytyt, voimassa olevat tie- ja ratasuunnitelmat ovat lainvoimaisia asiakirjoja ja antavat viranomaisille lunastusoikeuden maa-alueisiin Katusuunnitelman on pysyttävä kaavassa sille määrätyllä katualueella 9

10 TIE-, KATU- JA RATASUUNNITELMA, LÄHTÖTIETOMALLI TARKENTUU: Maastomalli tarkentuu, suoritetaan usein tarkempia maastokartoituksia Tehdään tarvittaessa pohjatutkimuksia, joiden pohjalta laaditaan maaperämalli lähtötietomalliin Olemassa olevat rakenteet, kaiteet, johdot, valaistus, kuivatus kerätään mahdollisimman tarkasti lähtötietomalliin Kartta- ja paikkatietoaineisto päivitetään ja täydennetään 10

11 TIE-, KATU- JA RATASUUNNITELMAVAIHEEN SUUNNITTELUMALLIT (KOOTAAN YHDISTELMÄMALLIIN) Väylämallit (tie-, katu- ja ratamallit) Pohjarakennusmalli Johdot- ja laitteet Vesien hallinta Väyläympäristö Työnaikaiset rakenteet Taitorakenteet Valaistus Liikenteen ohjaus Tunnelit Radan sähköistys ja turvalaitteet 11

12 VÄYLÄMALLIT TIE-, KATU- JA RATASUUNNITTELUVAIHEISSA: Ylin- ja alinyhdistelmäpinta kaikista suunnitelluista väylistä Merkittävimpien teiden, katujen ja ratojen rakennekerrokset ja pintamaanpoistopinta Näkemäalueet Radan aukean tilan ulottuma ja suojaulottuma Tiekaiteet Kiskot Vaihteet Väylien geometriat Ajoratojen reunalinjat ja reunatukilinja 12

13 POHJARAKENNUSMALLI TIE- KATU- JA RATASUUNNITTELUVAIHEESSA: Massanvaihdot Vasta- ja ylipenkereet Kevennysleikkaukset ja kevennykset Syvästabilointipilareiden ja massastabiloinnin alapinnan tavoitetasot Paalulaatat ja paalulaattojen paalutukset ja paalujen tavoitetasot Tukiseinät, stabilointikentät, massastabiloinnit, pystyojitukset, syvätiivistykset 13

14 TIE- KATU- JA RATASUUNNITELMA: JOHDOT JA LAITTEET Uudet ja siirrettävät ilmajohdot ja maakaapelit Merkittävät kaapelikaivot Vesi- ja jätevesiviemärit kaivoineen Kaukolämpöjohdot Maakaasujohdot 14

15 TIE-, KATU- JA RATASUUNNITELMA: VESIEN HALLINTA Laskuojat, selkeytysaltaat ja pohjaveden suojausrakenteet pintoina Pumppaamot objekteina Rummut ja hulevesiviemäristö verkostoina Laskuojien geometriat 15

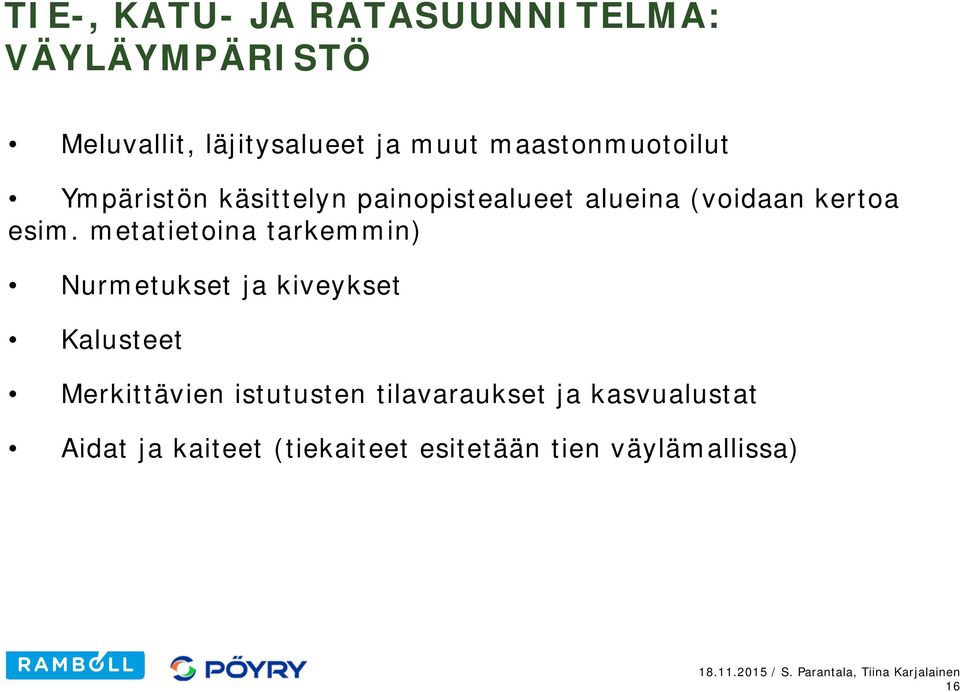

16 TIE-, KATU- JA RATASUUNNITELMA: VÄYLÄYMPÄRISTÖ Meluvallit, läjitysalueet ja muut maastonmuotoilut Ympäristön käsittelyn painopistealueet alueina (voidaan kertoa esim. metatietoina tarkemmin) Nurmetukset ja kiveykset Kalusteet Merkittävien istutusten tilavaraukset ja kasvualustat Aidat ja kaiteet (tiekaiteet esitetään tien väylämallissa) 16

17 TIE-, KATU- JA RATASUUNNITELMA: TYÖNAIKAISET RAKENTEET, SILLAT JA MUUT TAITORAKENTEET Työnaikaiset rakenteet mallinnetaan tapauskohtaisesti, työnaikaiset aluevaraukset tulee sisällyttää hallinnolliset rajojen malliin. Sillat ja muut taitorakenteet (mm. tukimuurit, meluseinät ja - kaiteet): Rakenteet Maastorakenteet (päätyluiskat ja keilat) Varusteet ja laitteet 17

18 TIE-, KATU- JA RATASUUNNITELMA: VALAISTUS JA LIIKENTEEN OHJAUS VALAISTUSMALLI: Valaistusluokka ja valaisinpylväiden likimääräinen sijainti Sähköliittimien alustavat sijainnit Nykyisen valaistuksen purku- tai siirtotoimenpiteet Erikoisvalaistuksen mallinnus (esim. siltavalaistus) sovitaan hankekohtaisesti LIIKENTEENOHJAUKSEN MALLI: Portaalit, opastaulut ja telemaattiset laitteet jalustoineen Liikenteenohjauksen merkittävät ohjauskeskukset ja sähköliittymät Kaistaviivat ja muut merkittävät ajoratamerkinnät 18

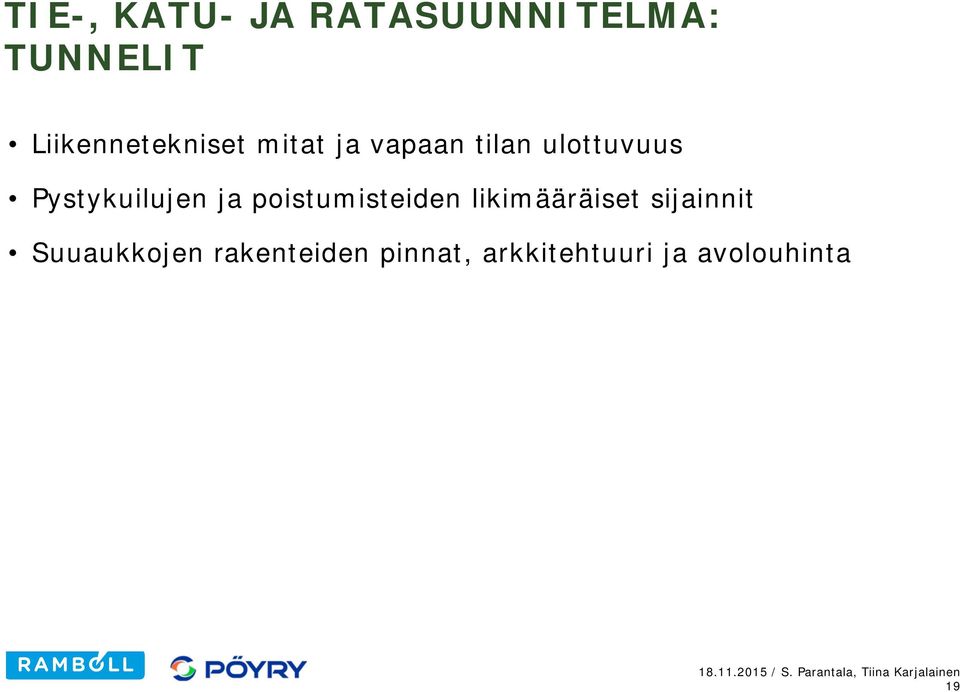

19 TIE-, KATU- JA RATASUUNNITELMA: TUNNELIT Liikennetekniset mitat ja vapaan tilan ulottuvuus Pystykuilujen ja poistumisteiden likimääräiset sijainnit Suuaukkojen rakenteiden pinnat, arkkitehtuuri ja avolouhinta 19

20 TIE-, KATU- JA RATASUUNNITELMA: RADAN SÄHKÖISTYS JA TURVALAITTEET Sähköratapylväiden likimääräiset sijainnit Merkittävät turvalaitteet jalustoineen Laitetilat ja muut tilavaraukseltaan merkittävät rakenteet Kaapelireitit 20

21 TIETOMALLI HANKKEEN ELINKAARESSA Tietomallin käyttäminen tuotannossa toteutusmallin tekeminen suunnittelumallin pohjalta koneohjauksen mittausaineiston tuottaminen suunnittelutoimintojen ja työmaatoimintojen kaksisuuntainen tiedonsiirto mallipohjaisesti rakennetun pinnan mallintaminen lopputuotemallin laatiminen Infran ylläpidossa ja hoidossa Johtotiedot Ylläpitosuunnitelmat saneeraussuunnitelmat 21

22 TIETOMALLI RAKENNUSVAIHEESSA 22

23 TIETOMALLI INFRAN HALLINNASSA 23

24 YHTEENSOVITTAMINEN MALLIN AVULLA Sillan ja pohjanvahvistuksien yhteensovittaminen Väylä- ja siltamallin yhteensovittaminen 24

25 YHDISTELMÄMALLI Yhdistelmämalli; case vt 8 Sepänkylän ohikulkutie 25

26 YHDISTELMÄMALLI Yhdistelmämalli; case vt 8 Sepänkylän ohikulkutie 26

27 MALLINTAMISEN HAASTEET Lähtötietojen oikeellisuus Maastomalli Kalliomalli Maakerrosrajat Olemassa olevat rakenteet 27

28 olemassa oleva kunnallistekniikka: Onko lähtötieto luotettavaa törmäystarkasteluiden suorittamiseksi 28

29 maastopintojen ja maaperätietojen tarkkuus: Saadaanko massalaskennasta luotettava? 29

30 Maaperäolosuhteet: Saadaanko mallista luotettava? Seppo Parantala / Ramboll Finland / S. Parantala, Tiina Karjalainen Tiina Karjalainen /Pöyry Finland 30

31 Maaperäolosuhteet: mitä voidaan/ kannattaa tehdä koneohjauksella? 31

32 MALLIPOHJAINEN VUOROVAIKUTUS Suunnittelun aikainen vuorovaikutus Suunnitteluryhmässä Säännölliset mallipalaverit Suunnitelmaosien yhteensovitus paranee Suunnitelman tarkastaminen helpottuu Vuorovaikutus suunnitteluryhmän sisällä lisääntyy Hankeryhmässä, asianosaisille ja päättäjille seurataan suunnittelun edistymistä sekä aineistojen oikeellisuutta ja osasuunnitelmien yhteensopivuutta. Osamallien kokoaminen yhdistelmämalliin ja virtuaalimalliin => visualisointi esittelyjä ja päätöksentekoa varten Malli tallennetaan projektipankkiin, josta sen katselu voidaan tehdä ilmaissovelluksella 32

33 MALLIPOHJAINEN VUOROVAIKUTUS 33

34 KOKEMUKSIA SIIRTYMISESTÄ MALLIPOHJAISEEN TOTEUTUKSEEN Malliohjeistusta ja käyttäjien koulutusta kehitettävä Mallinnusohjeet keskeneräiset ja osin puutteelliset Tietoteknistä osaamista kehitettävä Ohjelmat alkavat olla käyttökelpoisia Suunnitelman tarkkuustaso paranee Jatkuva väylämalli Törmäystarkastelut nykyisille ja suunnitelluille laitteille Maakerrosrajojen käytön tehostuminen Massojen käsittely tehostuu Suunnittelun työmäärä ja kustannukset kasvavat 34

35 KIITOS! 35
