Kaupunkimallintaminen Espoossa 2016 Tapani Honkanen

Transkriptio

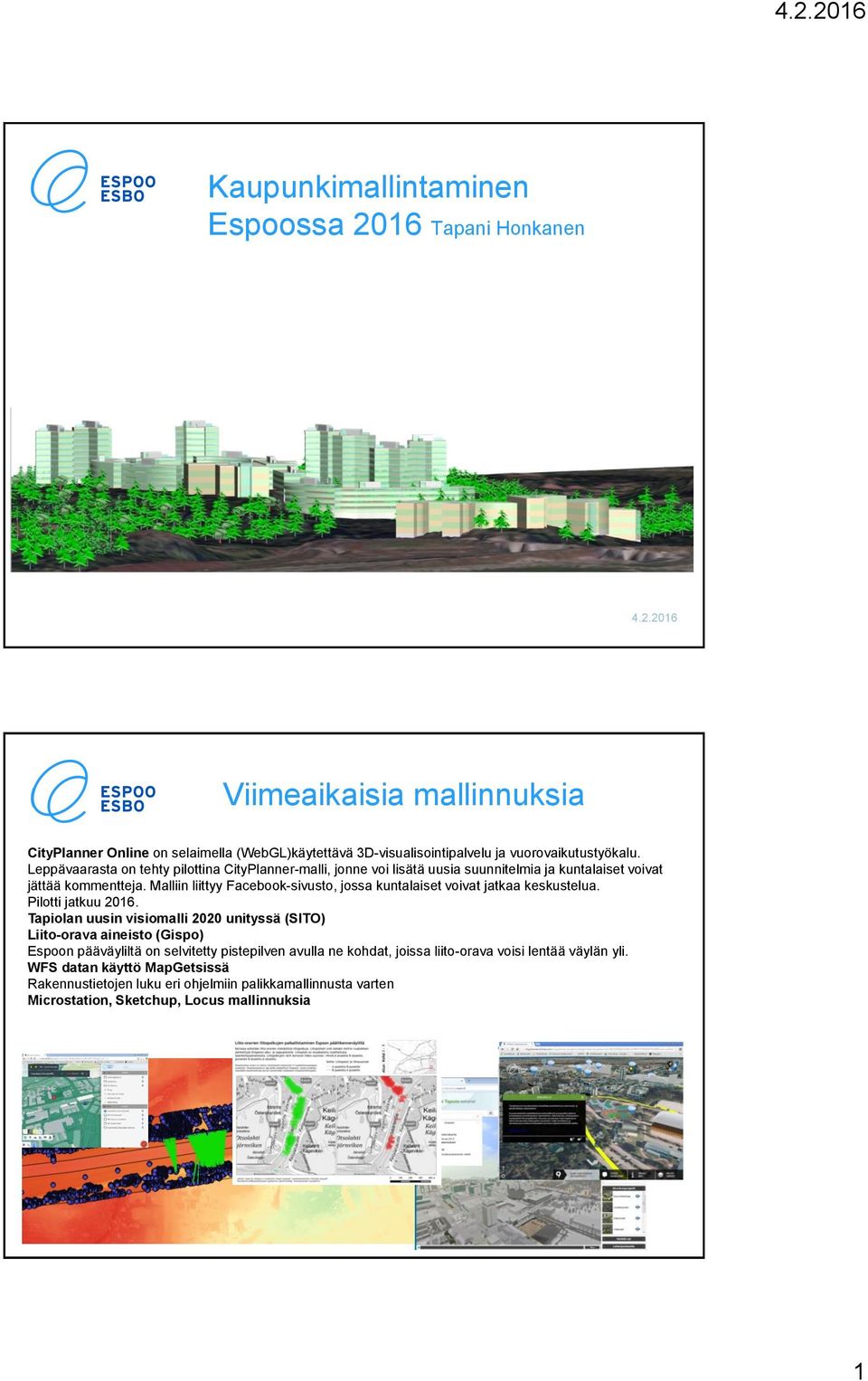

1 Kaupunkimallintaminen Espoossa 2016 Tapani Honkanen Viimeaikaisia mallinnuksia CityPlanner Online on selaimella (WebGL)käytettävä 3D-visualisointipalvelu ja vuorovaikutustyökalu. Leppävaarasta on tehty pilottina CityPlanner-malli, jonne voi lisätä uusia suunnitelmia ja kuntalaiset voivat jättää kommentteja. Malliin liittyy Facebook-sivusto, jossa kuntalaiset voivat jatkaa keskustelua. Pilotti jatkuu Tapiolan uusin visiomalli 2020 unityssä (SITO) Liito-orava aineisto (Gispo) Espoon pääväyliltä on selvitetty pistepilven avulla ne kohdat, joissa liito-orava voisi lentää väylän yli. WFS datan käyttö MapGetsissä Rakennustietojen luku eri ohjelmiin palikkamallinnusta varten Microstation, Sketchup, Locus mallinnuksia 1

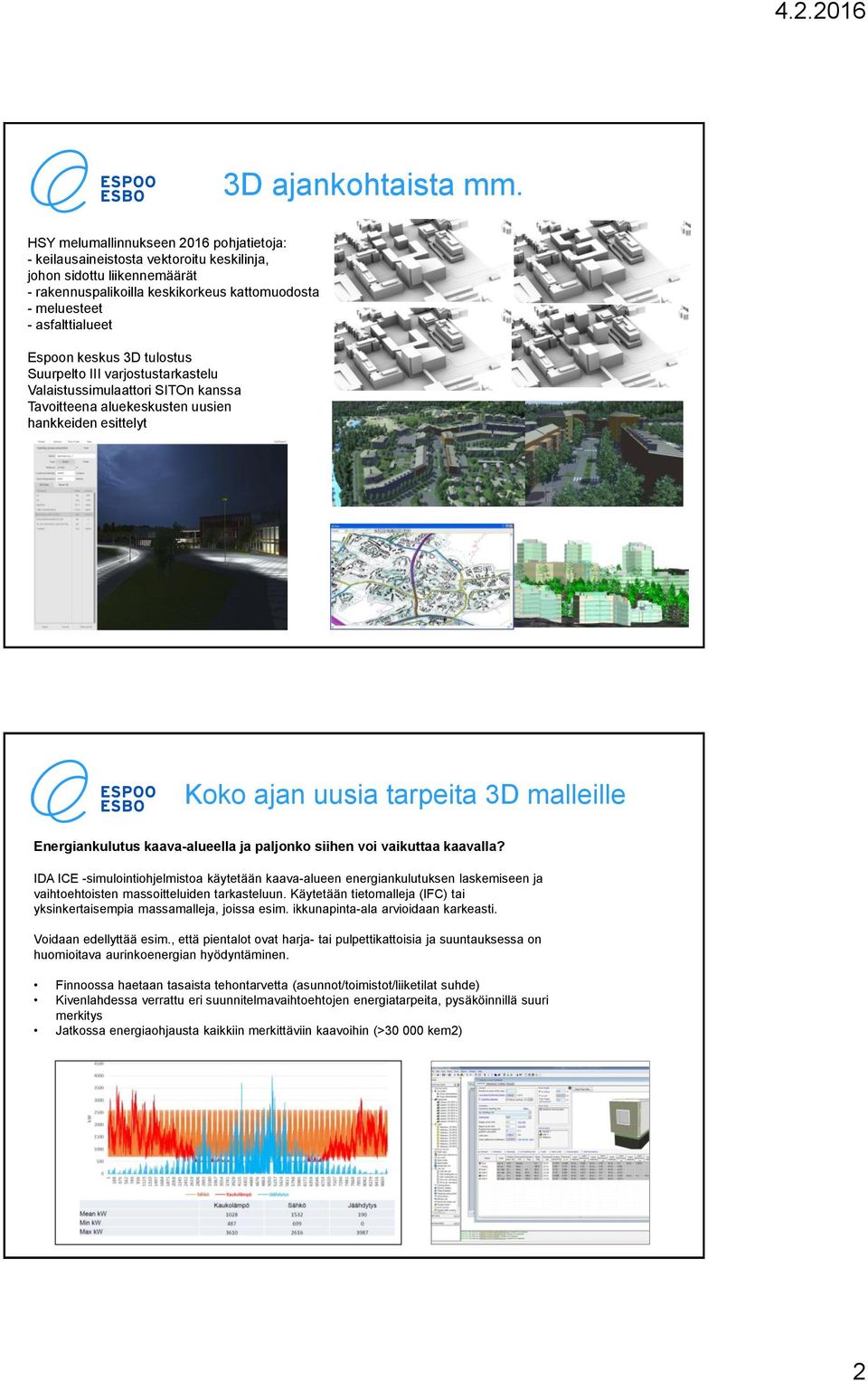

2 3D ajankohtaista mm. HSY melumallinnukseen 2016 pohjatietoja: - keilausaineistosta vektoroitu keskilinja, johon sidottu liikennemäärät - rakennuspalikoilla keskikorkeus kattomuodosta - meluesteet - asfalttialueet Espoon keskus 3D tulostus Suurpelto III varjostustarkastelu Valaistussimulaattori SITOn kanssa Tavoitteena aluekeskusten uusien hankkeiden esittelyt Koko ajan uusia tarpeita 3D malleille Energiankulutus kaava-alueella ja paljonko siihen voi vaikuttaa kaavalla? IDA ICE -simulointiohjelmistoa käytetään kaava-alueen energiankulutuksen laskemiseen ja vaihtoehtoisten massoitteluiden tarkasteluun. Käytetään tietomalleja (IFC) tai yksinkertaisempia massamalleja, joissa esim. ikkunapinta-ala arvioidaan karkeasti. Voidaan edellyttää esim., että pientalot ovat harja- tai pulpettikattoisia ja suuntauksessa on huomioitava aurinkoenergian hyödyntäminen. Finnoossa haetaan tasaista tehontarvetta (asunnot/toimistot/liiketilat suhde) Kivenlahdessa verrattu eri suunnitelmavaihtoehtojen energiatarpeita, pysäköinnillä suuri merkitys Jatkossa energiaohjausta kaikkiin merkittäviin kaavoihin (> kem2) 2

3 Laserkeilauksen ja viistokuvauksen hyödyntäminen jatkossa Espoo keilaus ja kuvaus 2017 Trimble 3D tietojen täydennys, katot, tekstuurit jne. Värjätyt pistepilvet Testataan Terrascanin citygmlmallinnusta, 3Dcitydb tietotakantaa Testataan Bentley ContextCapture-mallinnusta, joka perustuu digitaaliseen fotogrammetriaan eli kohteiden kolmiulotteiseen mittaukseen kohteesta otetuilla kuvilla. Espoon tietomalliselvitys Miten tuotetaan nykytilakaupunkimalli Espoosta, jonka pohjalta voi tehdä erilaisia visualisointeja yms.? Selvitelty Locuksen malliin ja Espoon työprosesseihin liittyviä asioita Miten muut voivat hyödyntää Locuksen 3D aineistoja? Miten rakennusvalvonta voi hyödyntää tietomalleja, toimiiko yleiset tietomallivaatimukset 1012 osa 14, ja miten saatu malli arkistoidaan ja lisätään kaupunkimalliin? Tilakeskus ja rakennusvalvonta pilotoivat tietomallin käyttöä Haukilahden päiväkodin ja kirjaston kanssa suunnittelussa. Lopputuloksena ohjeet rakennusmallien toimittamisesta lupakäsittelyyn. Kolmessa infran rakennuskohteessa testataan infran tietomallinnusta ja IM3 tiedonsiirtoa Kaupunkisuunnittelun pilotissa Kivenlahdessa selvitellään mallinnusten tilaus- ja sopimuskäytäntöjä ja tiedonsiirtoa. 3

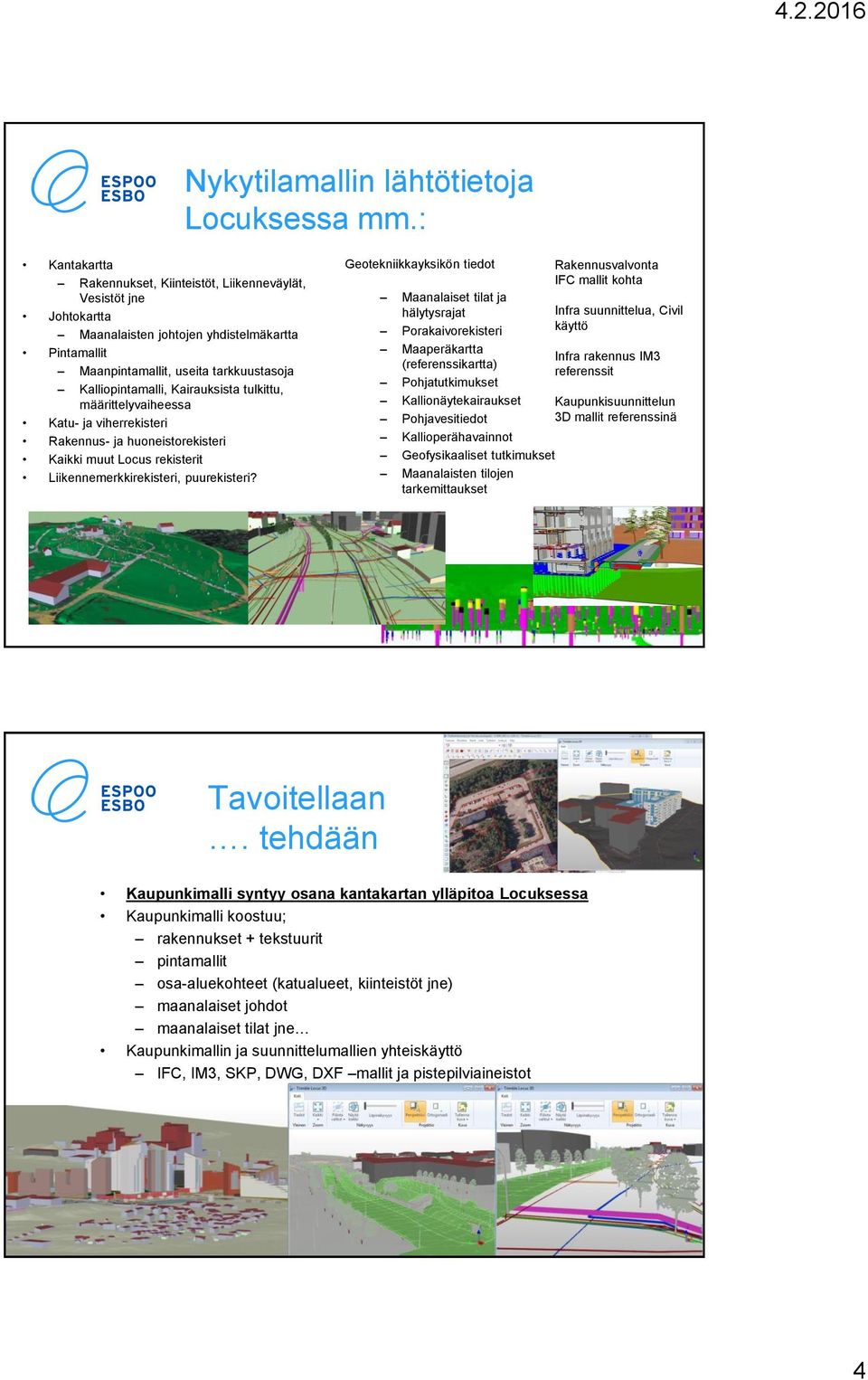

4 Nykytilamallin lähtötietoja Locuksessa mm.: Kantakartta Rakennukset, Kiinteistöt, Liikenneväylät, Vesistöt jne Johtokartta Maanalaisten johtojen yhdistelmäkartta Pintamallit Maanpintamallit, useita tarkkuustasoja Kalliopintamalli, Kairauksista tulkittu, määrittelyvaiheessa Katu- ja viherrekisteri Rakennus- ja huoneistorekisteri Kaikki muut Locus rekisterit Liikennemerkkirekisteri, puurekisteri? Geotekniikkayksikön tiedot Maanalaiset tilat ja hälytysrajat Porakaivorekisteri Maaperäkartta (referenssikartta) Pohjatutkimukset Kallionäytekairaukset Pohjavesitiedot Kallioperähavainnot Geofysikaaliset tutkimukset Maanalaisten tilojen tarkemittaukset Rakennusvalvonta IFC mallit kohta Infra suunnittelua, Civil käyttö Infra rakennus IM3 referenssit Kaupunkisuunnittelun 3D mallit referenssinä 7 Tavoitellaan. tehdään Kaupunkimalli syntyy osana kantakartan ylläpitoa Locuksessa Kaupunkimalli koostuu; rakennukset + tekstuurit pintamallit osa-aluekohteet (katualueet, kiinteistöt jne) maanalaiset johdot maanalaiset tilat jne Kaupunkimallin ja suunnittelumallien yhteiskäyttö IFC, IM3, SKP, DWG, DXF mallit ja pistepilviaineistot

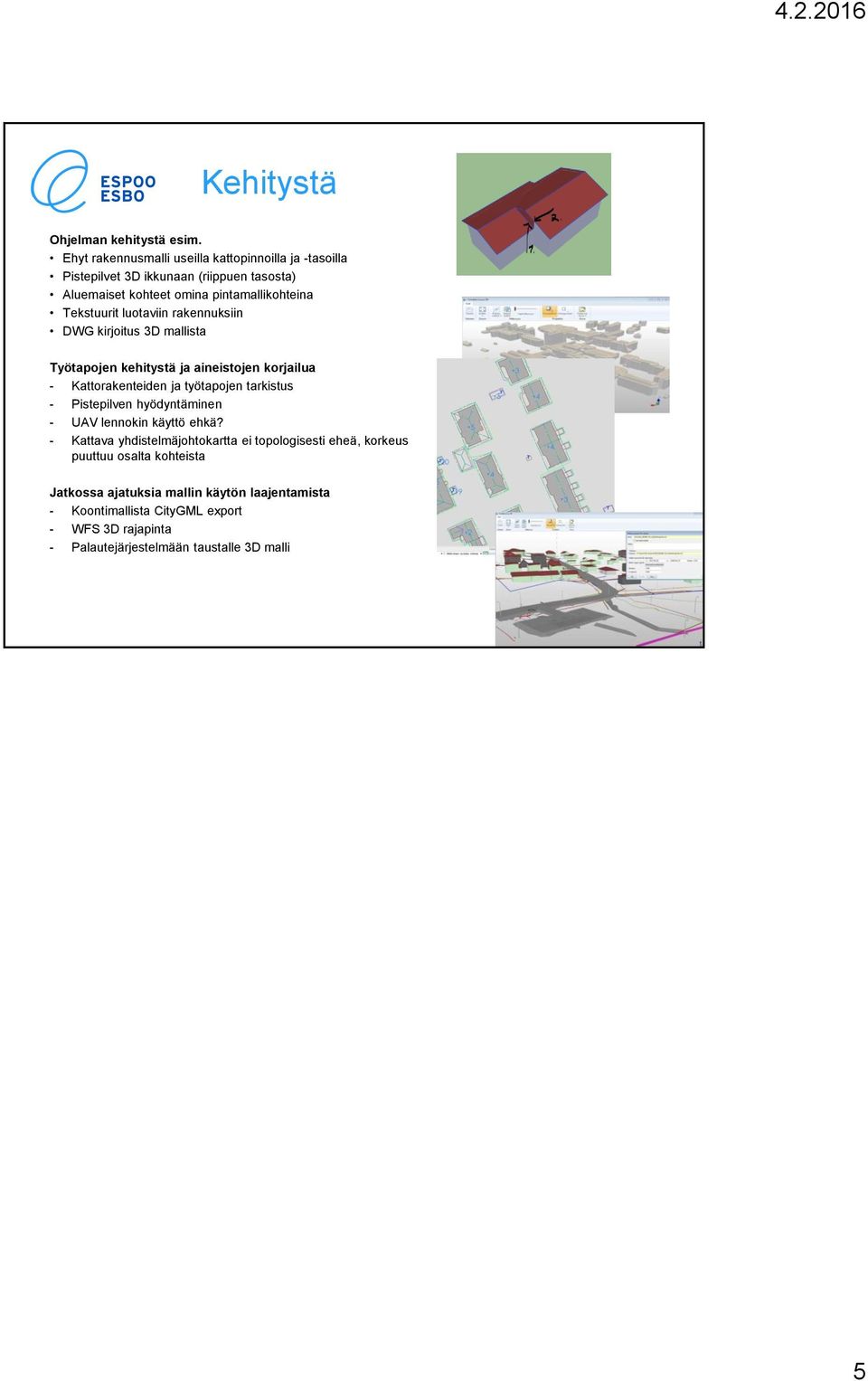

5 Kehitystä Ohjelman kehitystä esim. Ehyt rakennusmalli useilla kattopinnoilla ja -tasoilla Pistepilvet 3D ikkunaan (riippuen tasosta) Aluemaiset kohteet omina pintamallikohteina Tekstuurit luotaviin rakennuksiin DWG kirjoitus 3D mallista Työtapojen kehitystä ja aineistojen korjailua - Kattorakenteiden ja työtapojen tarkistus - Pistepilven hyödyntäminen - UAV lennokin käyttö ehkä? - Kattava yhdistelmäjohtokartta ei topologisesti eheä, korkeus puuttuu osalta kohteista Jatkossa ajatuksia mallin käytön laajentamista - Koontimallista CityGML export - WFS 3D rajapinta - Palautejärjestelmään taustalle 3D malli 9 5
