HSY paikkatietoseminaari, Ari Purhonen kehittämisinsinööri Tekninen ja ympäristötoimi / Hallinto- ja kehittäminen
|
|
|
- Aleksi Härkönen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Tavoitteena nykytilamalli - Saadaanko nykyisestä kantakartasta 3D-nykytilamalli ja mitkä ovat valmiudet tällä hetkellä? Mihin nykytilaa tarvitaan Espoossa? HSY paikkatietoseminaari, kehittämisinsinööri Tekninen ja ympäristötoimi / Hallinto- ja kehittäminen
2 Sisältö Taustaa Espoon Teknisen ja ympäristötoimen toimintaympäristö Tiedonhallinta ja tiedon jalostuminen (3Dtulokulma) Valmiudet kehittymiselle Espoossa Pilotteja Miksi kehitetään tarpeet Yhteenveto
3 Espoo, Tekninen ja ympäristötoimi Keskeiset tehtävät - kaupunkirakenteen ja kaupunkikeskusten kehittäminen - kaavoitus sekä - liikenneväylien ja muun kunnallistekniikan suunnittelu ja rakennuttaminen Huolehtii myös ympäristöstä, kaupunkikuvallisesta ilmeestä ja hallinnoi kaupungin koko kiinteistömassaa. Henkilöstöä yhteensä
4 , TKP13, JyväskyläTekijätiedot ja/tai esityksen nimi
5 , TKP13, JyväskyläTekijätiedot ja/tai esityksen nimi
6 , TKP13, JyväskyläTekijätiedot ja/tai esityksen nimi
7 Tiedonhallinta ja jalostuminen Video + muu mainosmateriaali Virtuaalimalli netissä ym. muut palvelut Koontimalli (nykytila + suunnitelmat) Infra- ja rakennussuunnittelu (BIM / IM3) Kaupunkisuunnittelu (Kaavoitus ja massamallit) Kantakartta ja perusrekisterit + pistepilvitulkinta (suunnittelun pohjatieto 3D)
8 Tiedonhallinta ja jalostuminen Video + muu mainosmateriaali Virtuaalimalli netissä ym. muut palvelut Koontimalli (nykytila + suunnitelmat) Infra- ja rakennussuunnittelu (BIM / IM3) Kaupunkisuunnittelu (Kaavoitus ja massamallit) Kantakartta ja perusrekisterit + pistepilvitulkinta (suunnittelun pohjatieto 3D)

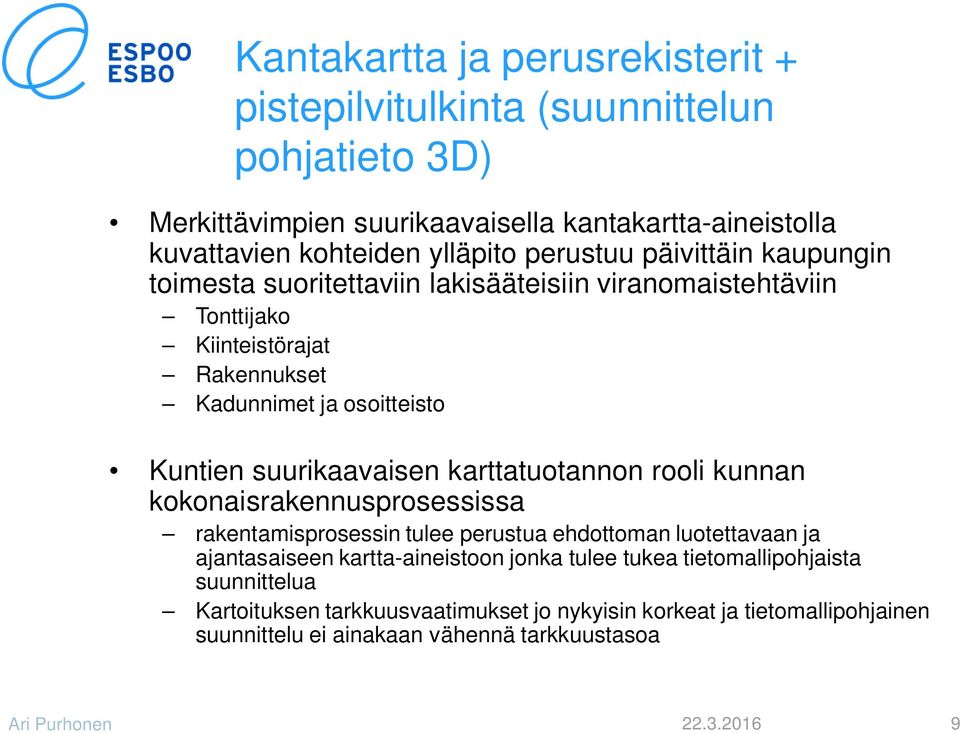

9 Kantakartta ja perusrekisterit + pistepilvitulkinta (suunnittelun pohjatieto 3D) Merkittävimpien suurikaavaisella kantakartta-aineistolla kuvattavien kohteiden ylläpito perustuu päivittäin kaupungin toimesta suoritettaviin lakisääteisiin viranomaistehtäviin Tonttijako Kiinteistörajat Rakennukset Kadunnimet ja osoitteisto Kuntien suurikaavaisen karttatuotannon rooli kunnan kokonaisrakennusprosessissa rakentamisprosessin tulee perustua ehdottoman luotettavaan ja ajantasaiseen kartta-aineistoon jonka tulee tukea tietomallipohjaista suunnittelua Kartoituksen tarkkuusvaatimukset jo nykyisin korkeat ja tietomallipohjainen suunnittelu ei ainakaan vähennä tarkkuustasoa
10 Tiedonhallinta ja jalostuminen Video + muu mainosmateriaali Virtuaalimalli netissä ym. muut palvelut Koontimalli (nykytila + suunnitelmat) Infra- ja rakennussuunnittelu (BIM / IM3) Kaupunkisuunnittelu (Kaavoitus ja massamallit) Kantakartta ja perusrekisterit + pistepilvitulkinta (suunnittelun pohjatieto 3D)
11 Kaupunkisuunnittelu: Kaavoitus ja massamallit Laadukas ja riittävän tarkka suunnittelun pohja-aineisto 3D suunnittelussa Espoossa käynnistetään pilotti Keran kaupunginosan kaavasuunnittelussa, jossa testataan Locuksesta muodostettu 3Dnykytilamallia Suunnitteluun nykyinen rakennuskanta ja mahdolliset maanalainen tekniikka Tavoitellaan käytänteiden luomista eri 3D-suunnitelmien versioiden hallinnoimiselle Toisena pilottina vahvistetun asemakaavan alue Kivenlahdessa (metroasema) Suunnitteluvaihe meneillään Luodaan nykytila perusrekistereistä Tullaan testaamaan koontimallin luomista Locuksessa
12 Tiedonhallinta ja jalostuminen Video + muu mainosmateriaali Virtuaalimalli netissä ym. muut palvelut Koontimalli (nykytila + suunnitelmat) Infra- ja rakennussuunnittelu (BIM / IM3) Kaupunkisuunnittelu (Kaavoitus ja massamallit) Kantakartta ja perusrekisterit + pistepilvitulkinta (suunnittelun pohjatieto 3D)
13 Infra- ja rakennussuunnittelu Haukilahden päiväkoti ja kirjasto Espoon Tilapalveluiden rakennuskohde lupavaiheessa keväällä 2016 Yhteistyö suunnittelutoimiston kanssa Onko Espoolla jotain lähtöaineistoa jota stoimisto voisi vielä hyödyntää IFC-mallin tekninen muoto (viittaus YTV-ohjeeseen) Luvan mukana IFC-tiedosto Pohjana Yleiset tietomallivaatimukset Osa 14: Versio » Lähtötilanteena em. ohjeen Normaalitaso Rajoittaudutaan arkkitehtimalliin (pääsuunnittelija) Julkisivut mukana mallissa (värit, kattorakenteet)
14 Infra- ja rakennussuunnittelu Tietomallipohjainen infrasuunnittelu Suunnittelun lähtöaineisto konsultille Tietomallipohjainen suunnittelu, IM3 Koneohjattu rakentaminen As built malli takaisin (pinnat) Muutama kohde etenemässä suunnittelutoimistoilla Lähtöaineistoa luovutettu konsultille Karsii päällekkäistä työtä Pienentää kustannuksia
15 Trimble Locus 3D kehitys NYKYTILAMALLIN PÄÄLINJA Trimble Locus / Nykytilamallin muodostus Sketchup Export toimii teknisesti Rakennusten kattomuotojen muodostusta ohjeistetaan uusiksi (stereokartoitustyö) Katualueet (pinnat) 3D muodossa tarvitaan Trimblen panostus 3D:n jatkuu Vuoden 2016 Trimble-kehitysprojekti jatkaa 3Dtoiminnallisuuksien kehittämistä

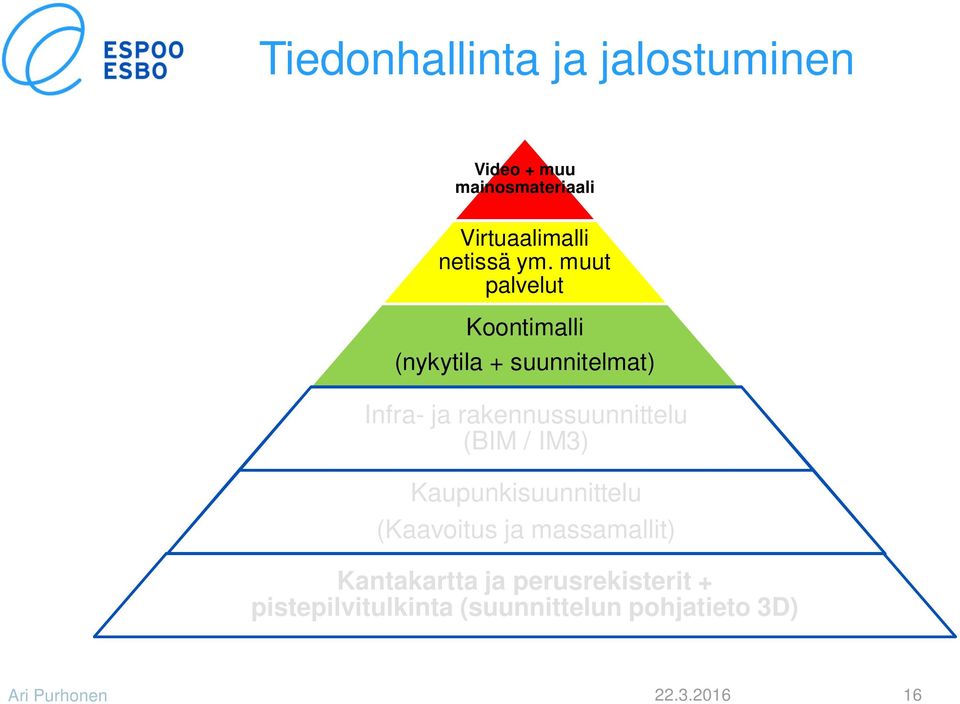

16 Tiedonhallinta ja jalostuminen Video + muu mainosmateriaali Virtuaalimalli netissä ym. muut palvelut Koontimalli (nykytila + suunnitelmat) Infra- ja rakennussuunnittelu (BIM / IM3) Kaupunkisuunnittelu (Kaavoitus ja massamallit) Kantakartta ja perusrekisterit + pistepilvitulkinta (suunnittelun pohjatieto 3D)

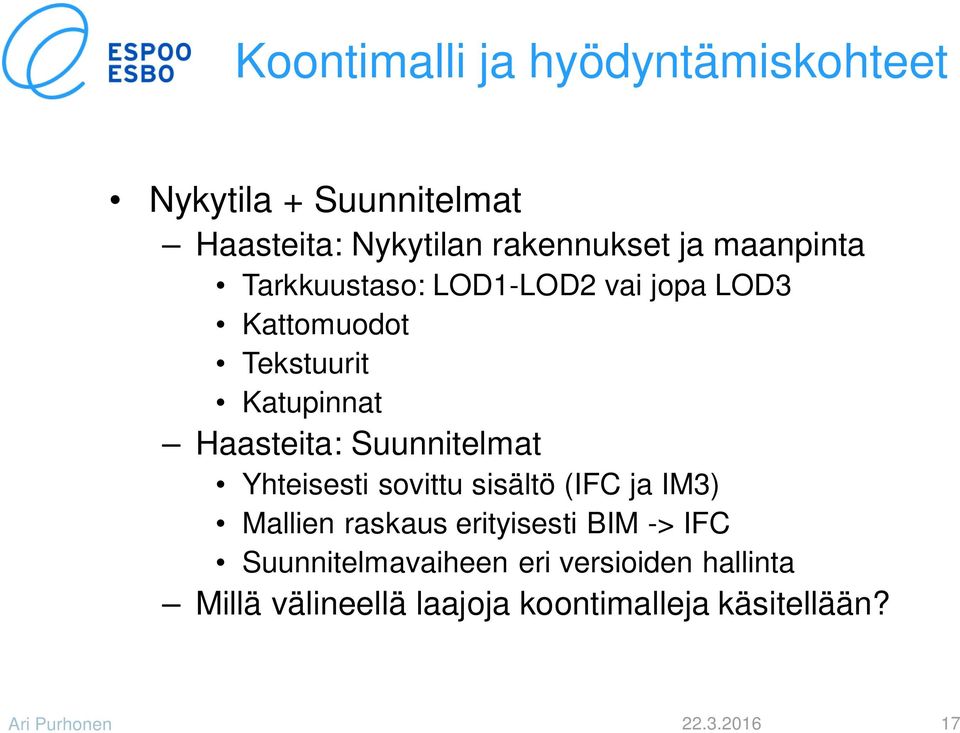

17 Koontimalli ja hyödyntämiskohteet Nykytila + Suunnitelmat Haasteita: Nykytilan rakennukset ja maanpinta Tarkkuustaso: LOD1-LOD2 vai jopa LOD3 Kattomuodot Tekstuurit Katupinnat Haasteita: Suunnitelmat Yhteisesti sovittu sisältö (IFC ja IM3) Mallien raskaus erityisesti BIM -> IFC Suunnitelmavaiheen eri versioiden hallinta Millä välineellä laajoja koontimalleja käsitellään?
18 Koontimalli ja hyödyntämiskohteet Hyödyntäminen Virtuaalimallit Videot Espoo harjoitellut Tapiolan LOUHI-palvelulla Pidetäänkö jatkossa itse yllä? Tilattu konsulteilta hinnakkaita aineistoja Tavoitteena omavaraisempaa tuotantoa Internetissä testattu Tehtävä Leppävaarassa palvelua FI/Tehtava_Leppavaarassa(63395) Toimii informaatiojakelu- ja palautekanavana sekä työvälineenä kohteen projektijohtajalle Pilotti jatkuu 2016 loppuun Esittelymateriaalit yleensä moninaisiin tarkoituksiin
19 Miksi kannattaa panostaa? HUOMIOITAVAA: Hyödyntämisen kohteet à SELVITETÄÄN TARPEET MIKSI SIIRRYTÄÄN TIETOMALLIPOHJAISEEN TOIMINTAAN Trendi ihan hyvä sellainen Visualisointi kertoo enemmän kuin kuva (kaavakartta) Kustannussäästö koko kaupunkirakentamisen prosessissa Perusaineiston luonnissa syntyy jo 3D-perusta
20 Tiedonhallinta ja jalostuminen Video + muu mainosmateriaali Virtuaalimalli netissä ym. muut palvelut Koontimalli (nykytila + suunnitelmat) Infra- ja rakennussuunnittelu (BIM / IM3) Kaupunkisuunnittelu (Kaavoitus ja massamallit) Kantakartta ja perusrekisterit + pistepilvitulkinta (suunnittelun pohjatieto 3D)
21 Trimble Locus: 3D-export
22 KIITOS!
