MAASTOKARTOITUSAINEISTON VISUALISOINTI. Kai Lappalainen, Ramboll Finland Tampere

Koko: px
Aloita esitys sivulta:

Download "MAASTOKARTOITUSAINEISTON VISUALISOINTI. Kai Lappalainen, Ramboll Finland Tampere"

Transkriptio

1 MAASTOKARTOITUSAINEISTON VISUALISOINTI Kai Lappalainen, Ramboll Finland Tampere

2 RAMBOLL FINLAND OY Perustettu vuonna 1962 Vuonna 2009 lähes 1200 työntekijää 23 paikkakunnalla Liikevaihto 89,9 M (2009) (+3%) Tampereen toimistolla työntekijöitä yli 100 Tarjoamme suunnitteluun, rakentamiseen, tuotekehitykseen ja ylläpitoon liittyviä konsultti- ja asiantuntijapalveluita talo-, infra-, teollisuus-, energia- sekä vesi- ja ympäristötoimialoilla. 2

3 RAMBOLL GROUP Perustettu Tanskassa 1945 Yli asiantuntijaa 20 maassa Päämarkkina-alueet: Pohjois- Eurooppa, Intia, Venäjä ja Lähi-Itä Liikevaihto 5,5 MRD Tanskan kruunua (2009) 3

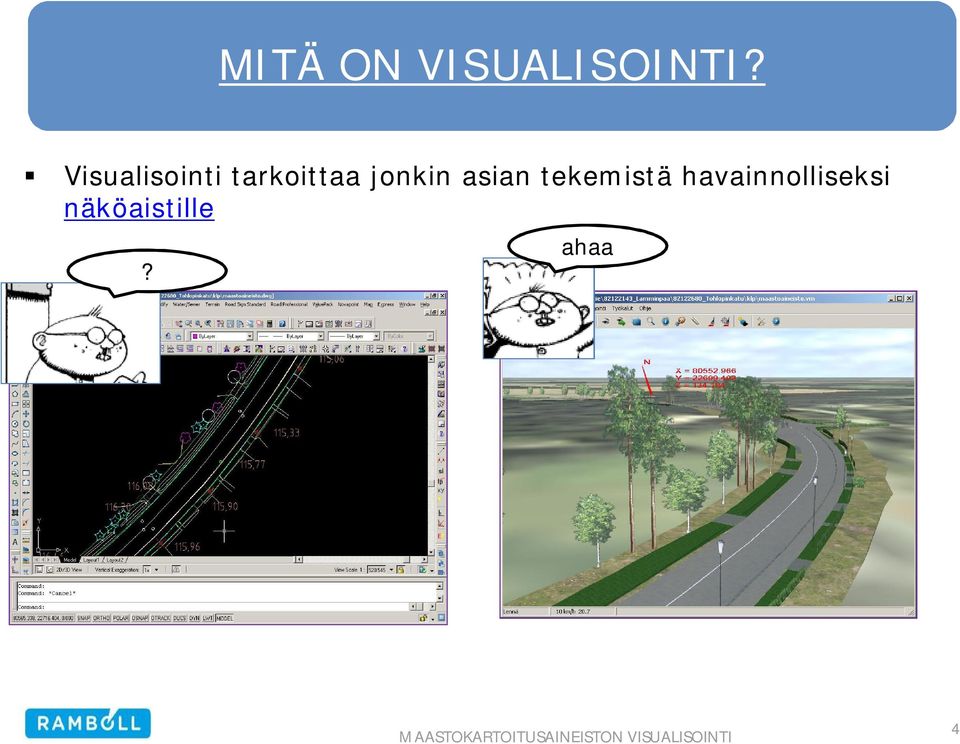

4 MITÄ ON VISUALISOINTI? Visualisointi tarkoittaa jonkin asian tekemistä havainnolliseksi näköaistille ahaa? 4

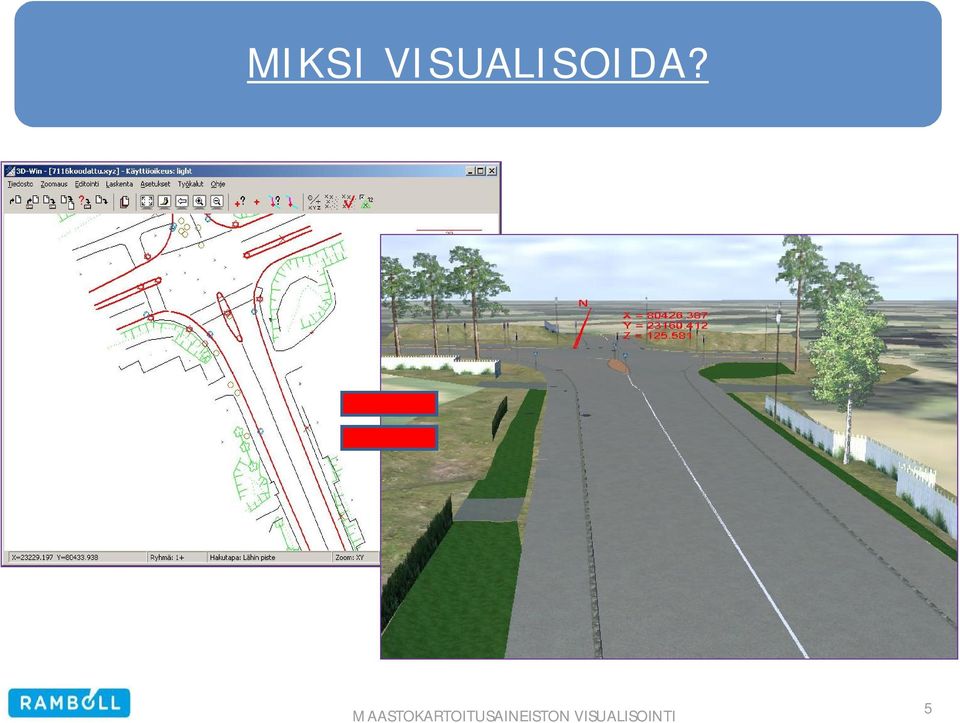

5 MIKSI VISUALISOIDA? 5

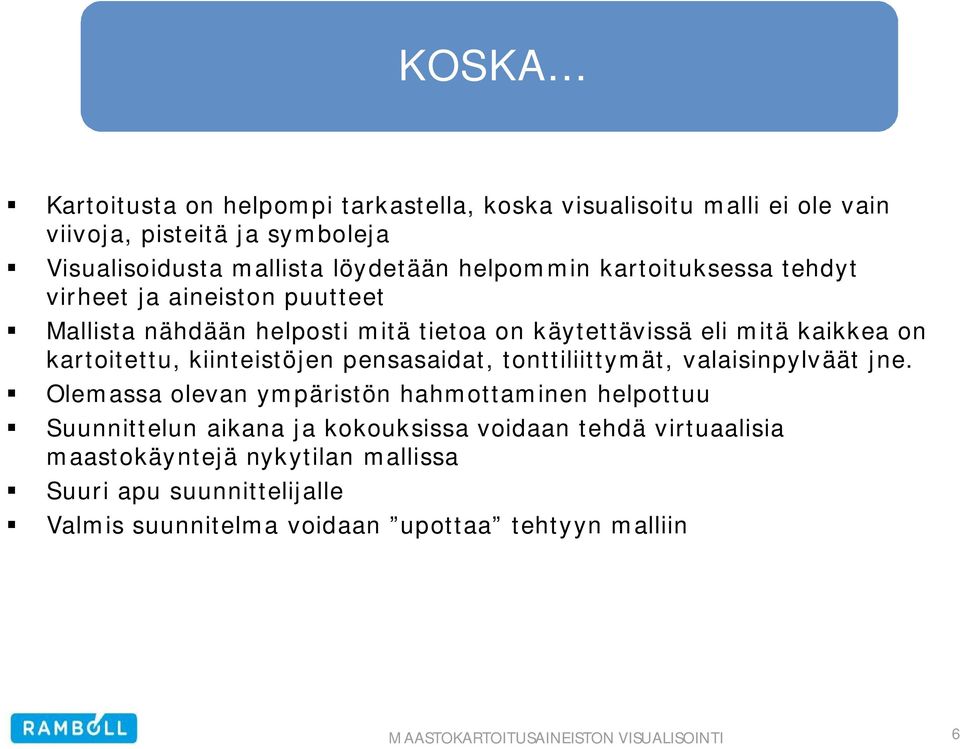

6 KOSKA Kartoitusta on helpompi tarkastella, koska visualisoitu malli ei ole vain viivoja, pisteitä ja symboleja Visualisoidusta mallista löydetään helpommin kartoituksessa tehdyt virheet ja aineiston puutteet Mallista nähdään helposti mitä tietoa on käytettävissä eli mitä kaikkea on kartoitettu, kiinteistöjen pensasaidat, tonttiliittymät, valaisinpylväät jne. Olemassa olevan ympäristön hahmottaminen helpottuu Suunnittelun aikana ja kokouksissa voidaan tehdä virtuaalisia maastokäyntejä nykytilan mallissa Suuri apu suunnittelijalle Valmis suunnitelma voidaan upottaa tehtyyn malliin 6

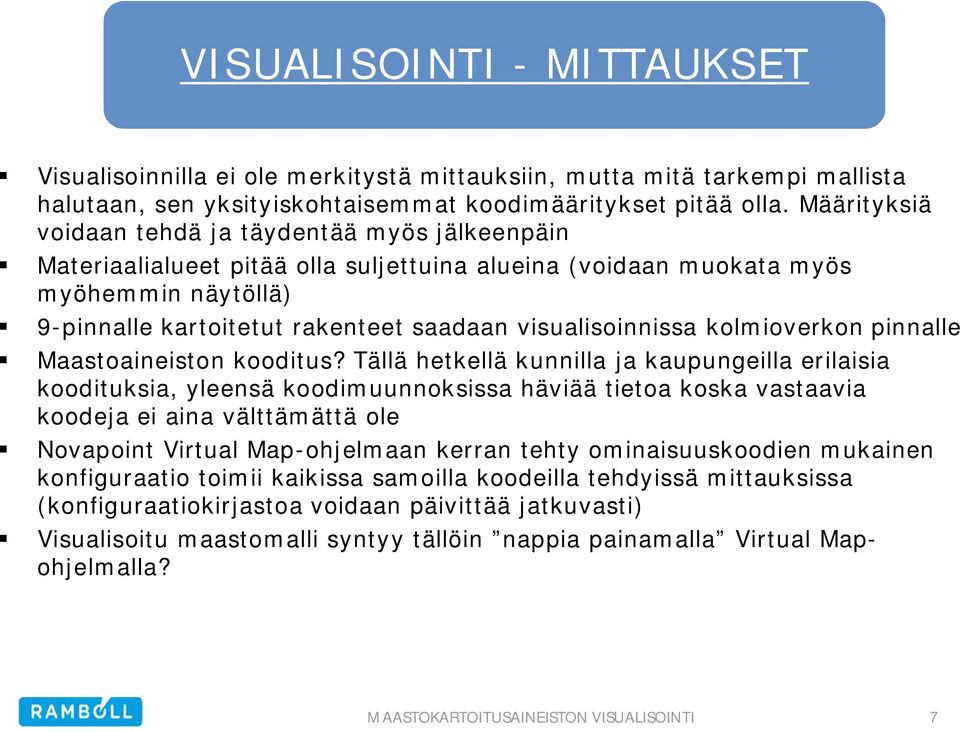

7 VISUALISOINTI - MITTAUKSET Visualisoinnilla ei ole merkitystä mittauksiin, mutta mitä tarkempi mallista halutaan, sen yksityiskohtaisemmat koodimääritykset pitää olla. Määrityksiä voidaan tehdä ja täydentää myös jälkeenpäin Materiaalialueet pitää olla suljettuina alueina (voidaan muokata myös myöhemmin näytöllä) 9-pinnalle kartoitetut rakenteet saadaan visualisoinnissa kolmioverkon pinnalle Maastoaineiston kooditus? Tällä hetkellä kunnilla ja kaupungeilla erilaisia koodituksia, yleensä koodimuunnoksissa häviää tietoa koska vastaavia koodeja ei aina välttämättä ole Novapoint Virtual Map-ohjelmaan kerran tehty ominaisuuskoodien mukainen konfiguraatio toimii kaikissa samoilla koodeilla tehdyissä mittauksissa (konfiguraatiokirjastoa voidaan päivittää jatkuvasti) Visualisoitu maastomalli syntyy tällöin nappia painamalla Virtual Mapohjelmalla? 7

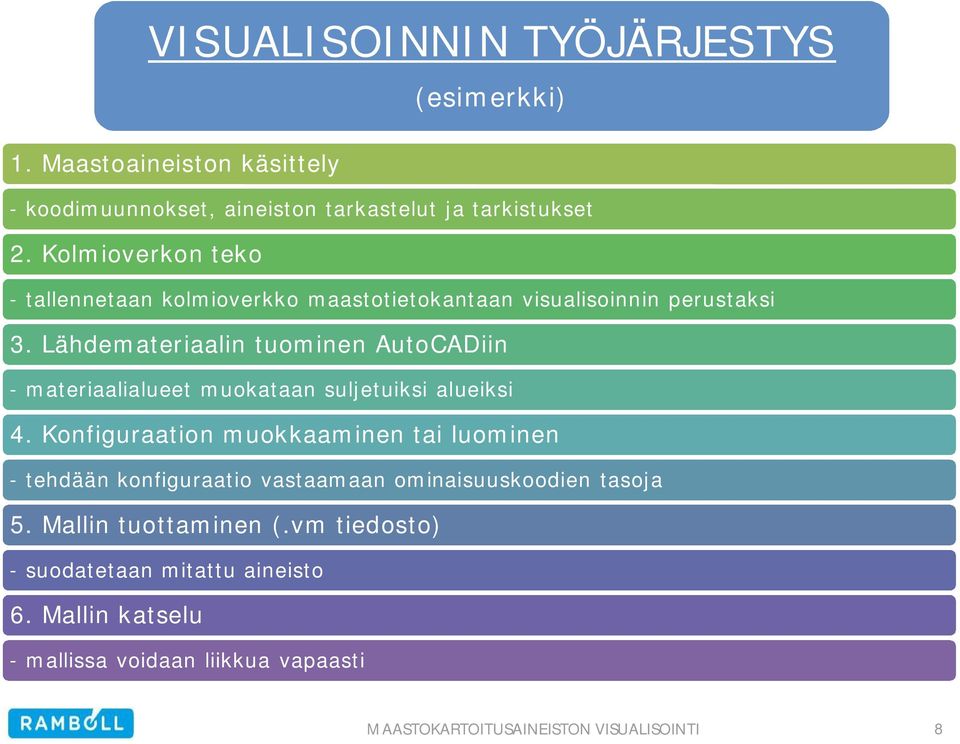

8 VISUALISOINNIN TYÖJÄRJESTYS (esimerkki) 1. Maastoaineiston käsittely - koodimuunnokset, aineiston tarkastelut ja tarkistukset 2. Kolmioverkon teko - tallennetaan kolmioverkko maastotietokantaan visualisoinnin perustaksi 3. Lähdemateriaalin tuominen AutoCADiin - materiaalialueet muokataan suljetuiksi alueiksi 4. Konfiguraation muokkaaminen tai luominen - tehdään konfiguraatio vastaamaan ominaisuuskoodien tasoja 5. Mallin tuottaminen (.vm tiedosto) - suodatetaan mitattu aineisto 6. Mallin katselu - mallissa voidaan liikkua vapaasti 8

9 MAASTOAINEISTON KÄSITTELY 3D-Win ohjelmalla tiedoston avaus ja (tarvittaessa) koodimuunnos käytettävää ominaisuuskoodikirjastoa vastaavaksi (Novapoint sisältää 3D-Win Light-version) Kartoitettu aineisto tallennetaan Quadri-formaattiin 3D-Win ohjelmalla 1-, 2- ja 9-pinnan tiedot omiin ryhmiinsä (menevät automaattisesti pintatunnuksen (T1) mukaiseen ryhmään) ja jos kartoitetulla aineistolla ei ole pintatunnusta aineisto menee ryhmään 99 Ominaisuuskoodien (T3) tarkastus (ohjelma hakee tiedostossa olevat ominaisuuskoodit) ja jos koodille ei löydy vastaavuutta tietokannasta, menee se ominaisuuskoodille 999 9

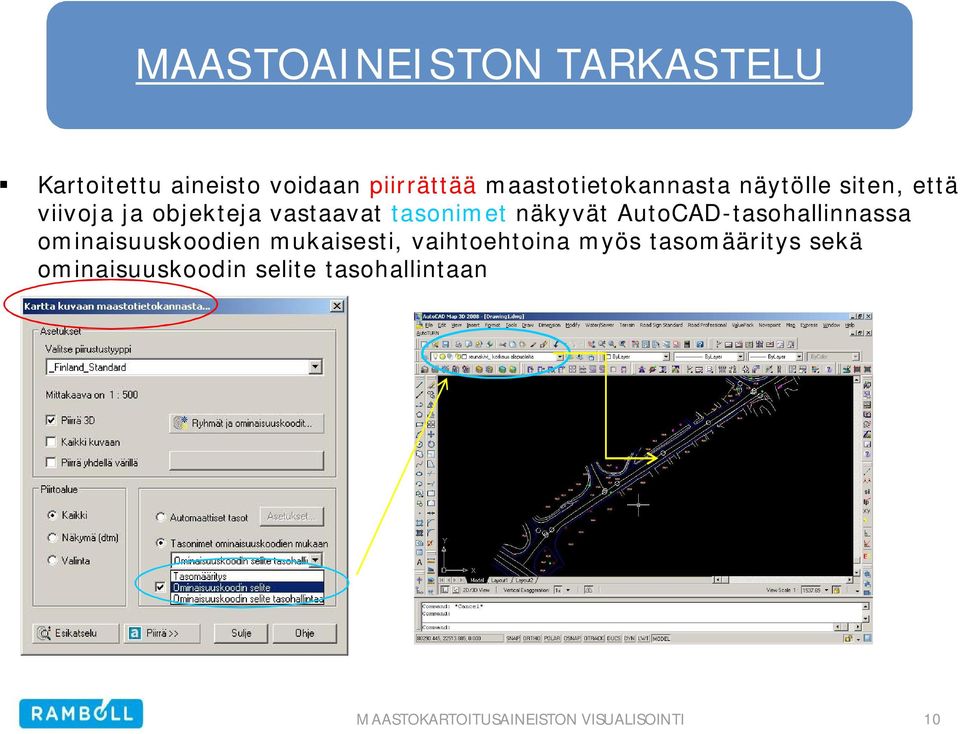

10 MAASTOAINEISTON TARKASTELU Kartoitettu aineisto voidaan piirrättää maastotietokannasta näytölle siten, että viivoja ja objekteja vastaavat tasonimetnäkyvät AutoCAD-tasohallinnassa ominaisuuskoodien mukaisesti, vaihtoehtoina myös tasomääritys sekä ominaisuuskoodin selite tasohallintaan 10

11 KOLMIOVERKKO Kolmioverkko tehdään maastotietokannan 1-pinnan (ja tarvittaessa 2-pinnan) ryhmien mukaan Syntyvää maanpintaverkkoa käytetään suunnittelun ja myös visualisoinnin maanpinnan muotona Kolmioverkko tallennetaan maastotietokantaan Kolmioverkon voi piirrättää näytölle viivoina, 3D-pintana (3D-face) tai korkeuskäyrinä 11

12 MAASTOAINEISTON TUONTI Koko kartoitettu aineisto piirrätetään AutoCADin näytölle maastotietokannasta 0-korkeuteen, näin kaikki elementit mallinnetaan maaston pintaan ellei muuta ole määritetty Muokataan ruudulla halutut materiaalialueet yhtenäisiksi alueiksi (päällysteet, kiveykset jne.) Virtual Map konfiguraatiosta tarkastetaan, että kaikille aineistossa oleville ominaisuuskoodeille löytyy vastaavuus - jos ominaisuuskoodille ei löydy vastaavuutta, sitä ei tule malliin (konfiguraatiota voidaan päivittää jatkuvasti) Alueitten piirtojärjestyksellä voidaan vaikuttaa alueiden näkyvyyteen ja laajuuteen (järjestys määritellään konfiguraatiossa) Maaston pinnan muodot tulevat kartoitusaineistosta tehdystä kolmioverkosta (valitaan pintamalliksi) 12

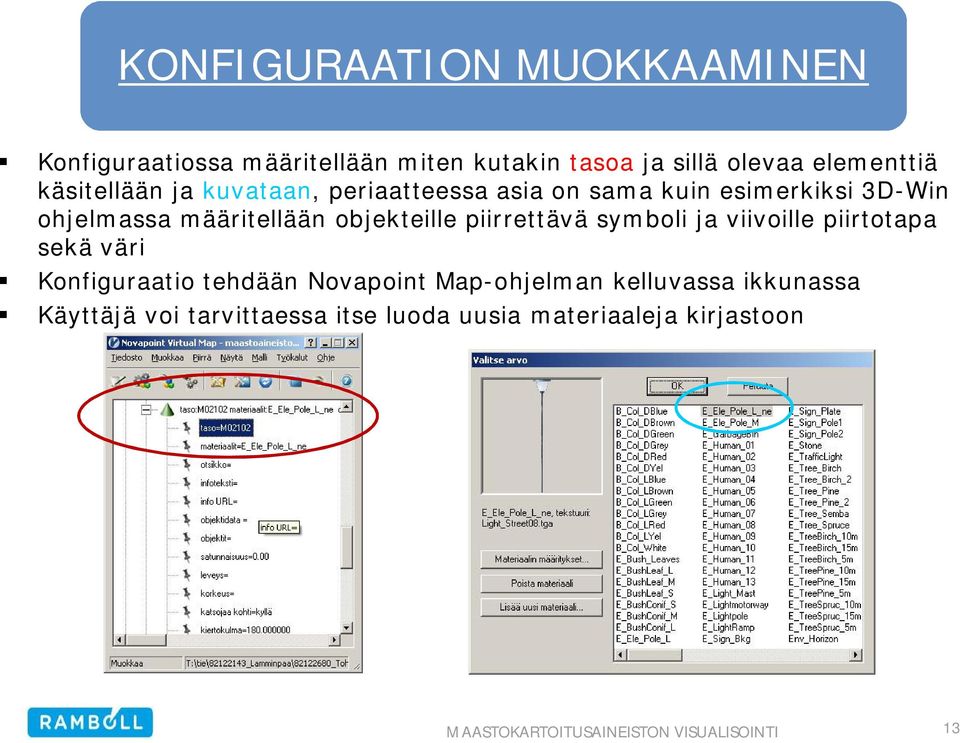

13 KONFIGURAATION MUOKKAAMINEN Konfiguraatiossa määritellään miten kutakin tasoa ja sillä olevaa elementtiä käsitellään ja kuvataan, periaatteessa asia on sama kuin esimerkiksi 3D-Win ohjelmassa määritellään objekteille piirrettävä symboli ja viivoille piirtotapa sekä väri Konfiguraatio tehdään Novapoint Map-ohjelman kelluvassa ikkunassa Käyttäjä voi tarvittaessa itse luoda uusia materiaaleja kirjastoon 13

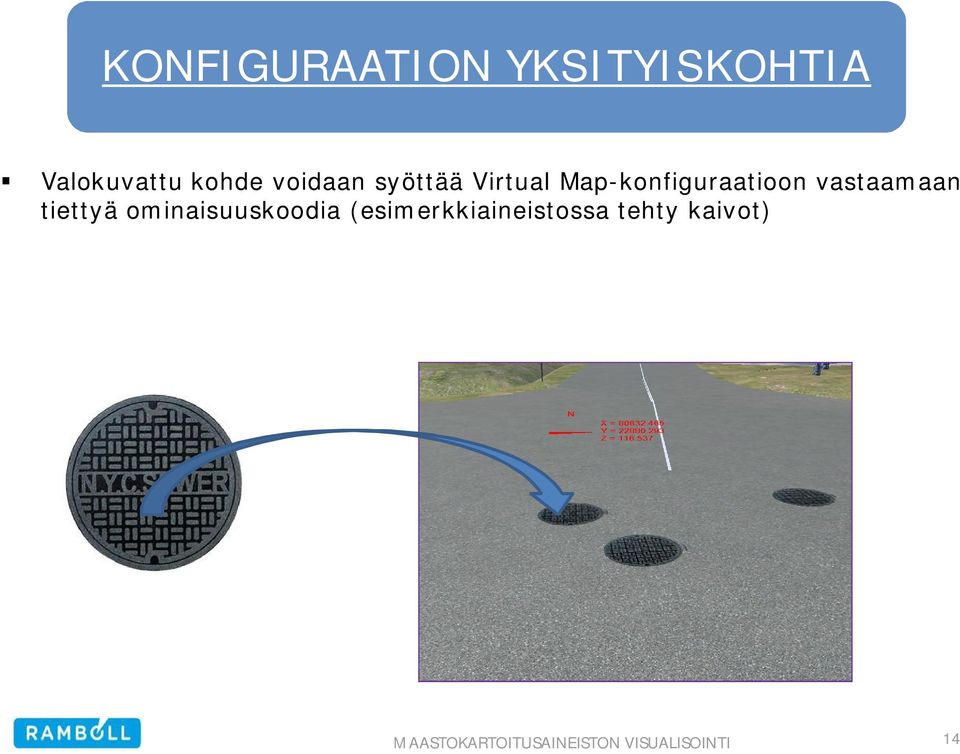

14 KONFIGURAATION YKSITYISKOHTIA Valokuvattu kohde voidaan syöttää Virtual Map-konfiguraatioon vastaamaan tiettyä ominaisuuskoodia (esimerkkiaineistossa tehty kaivot) 14

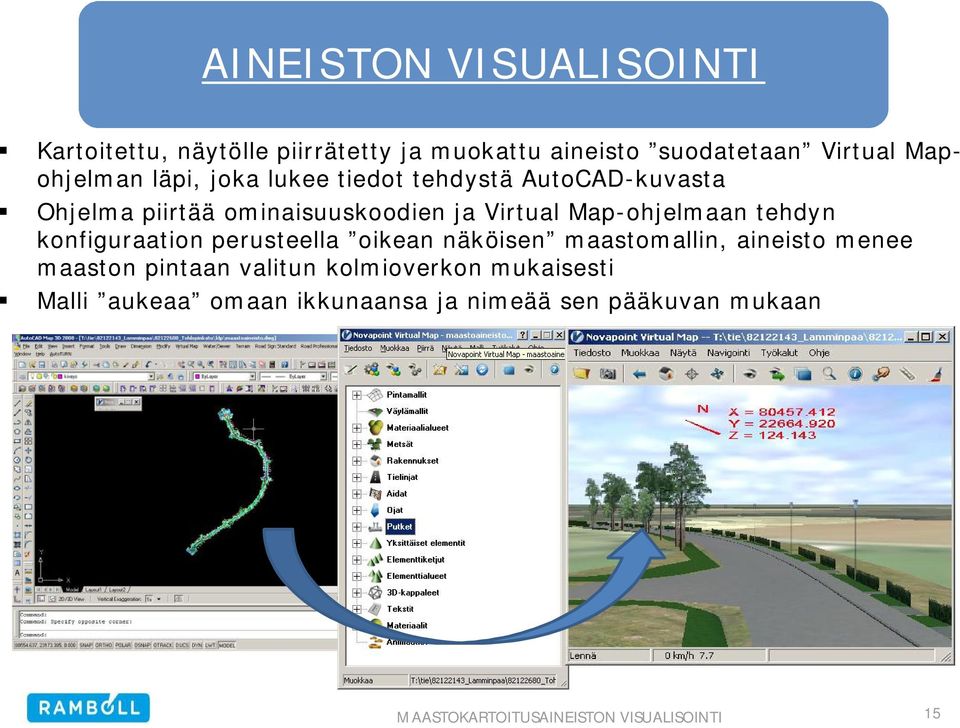

15 AINEISTON VISUALISOINTI Kartoitettu, näytölle piirrätetty ja muokattu aineisto suodatetaan Virtual Mapohjelman läpi, joka lukee tiedot tehdystä AutoCAD-kuvasta Ohjelma piirtää ominaisuuskoodien ja Virtual Map-ohjelmaan tehdyn konfiguraation perusteella oikean näköisen maastomallin, aineisto menee maaston pintaan valitun kolmioverkon mukaisesti Malli aukeaa omaan ikkunaansa ja nimeää sen pääkuvan mukaan 15

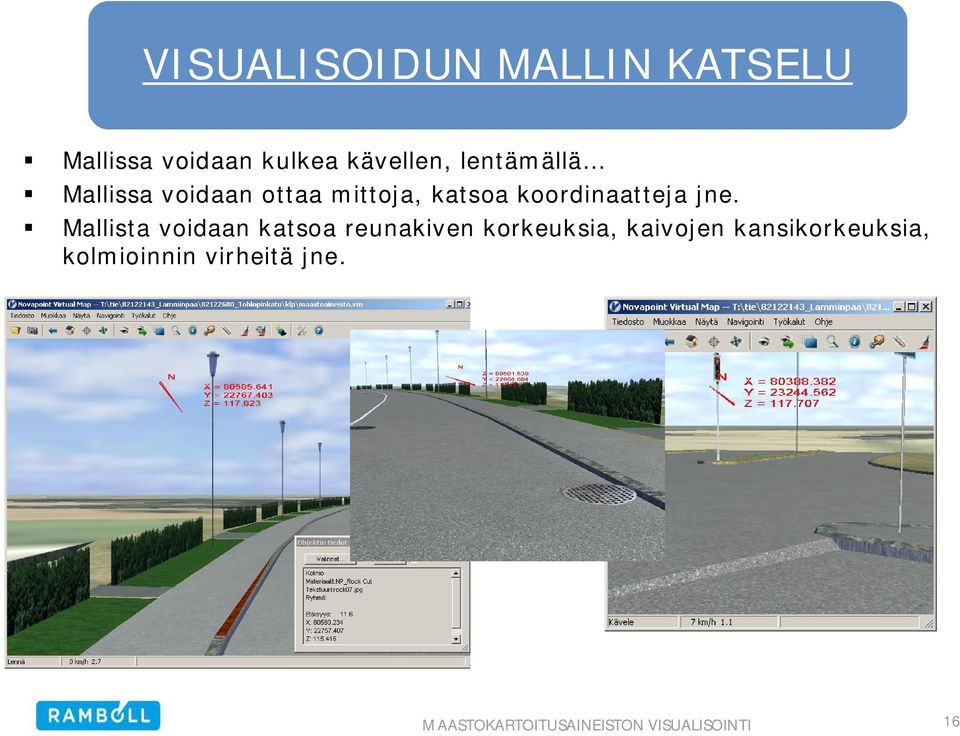

16 VISUALISOIDUN MALLIN KATSELU Mallissa voidaan kulkea kävellen, lentämällä Mallissa voidaan ottaa mittoja, katsoa koordinaatteja jne. Mallista voidaan katsoa reunakiven korkeuksia, kaivojen kansikorkeuksia, kolmioinnin virheitä jne. 16

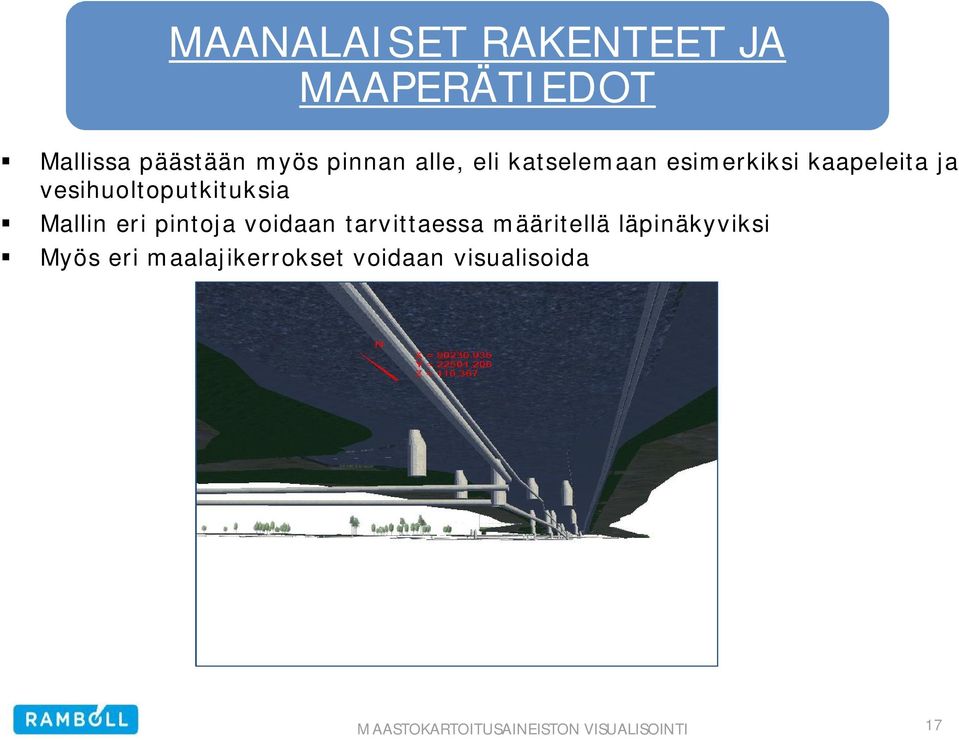

17 MAANALAISET RAKENTEET JA MAAPERÄTIEDOT Mallissa päästään myös pinnan alle, eli katselemaan esimerkiksi kaapeleita ja vesihuoltoputkituksia Mallin eri pintoja voidaan tarvittaessa määritellä läpinäkyviksi Myös eri maalajikerrokset voidaan visualisoida 17

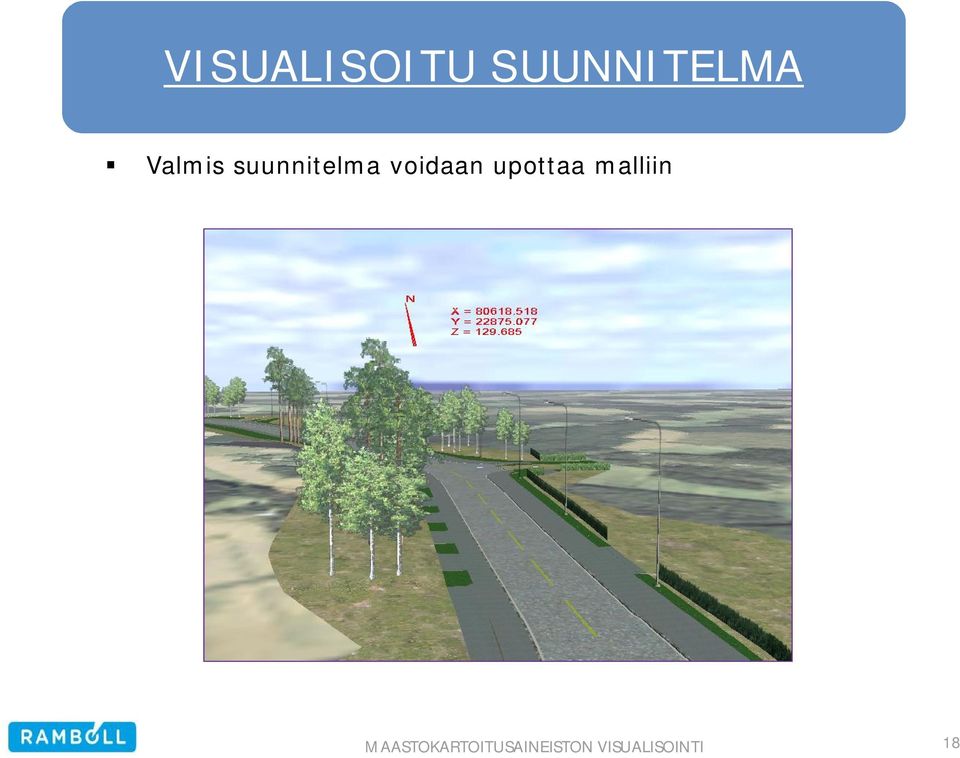

18 VISUALISOITU SUUNNITELMA Valmis suunnitelma voidaan upottaa malliin 18

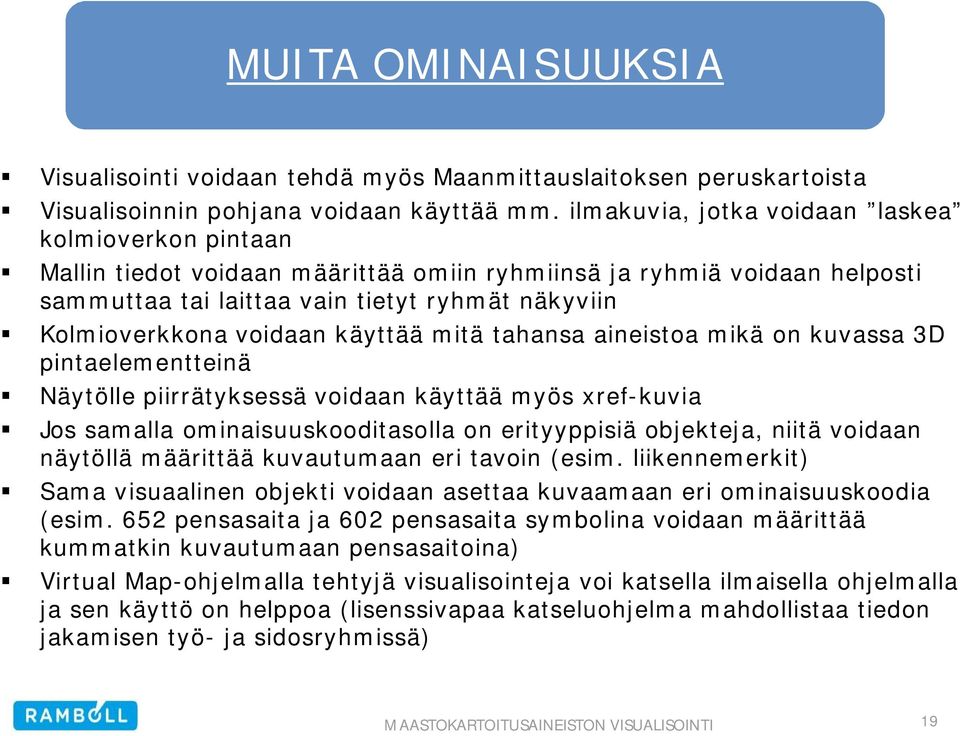

19 MUITA OMINAISUUKSIA Visualisointi voidaan tehdä myös Maanmittauslaitoksen peruskartoista Visualisoinnin pohjana voidaan käyttää mm. ilmakuvia, jotka voidaan laskea kolmioverkon pintaan Mallin tiedot voidaan määrittää omiin ryhmiinsä ja ryhmiä voidaan helposti sammuttaa tai laittaa vain tietyt ryhmät näkyviin Kolmioverkkona voidaan käyttää mitä tahansa aineistoa mikä on kuvassa 3D pintaelementteinä Näytölle piirrätyksessä voidaan käyttää myös xref-kuvia Jos samalla ominaisuuskooditasolla on erityyppisiä objekteja, niitä voidaan näytöllä määrittää kuvautumaan eri tavoin (esim. liikennemerkit) Sama visuaalinen objekti voidaan asettaa kuvaamaan eri ominaisuuskoodia (esim. 652 pensasaita ja 602 pensasaita symbolina voidaan määrittää kummatkin kuvautumaan pensasaitoina) Virtual Map-ohjelmalla tehtyjä visualisointeja voi katsella ilmaisella ohjelmalla ja sen käyttö on helppoa (lisenssivapaa katseluohjelma mahdollistaa tiedon jakamisen työ- ja sidosryhmissä) 19

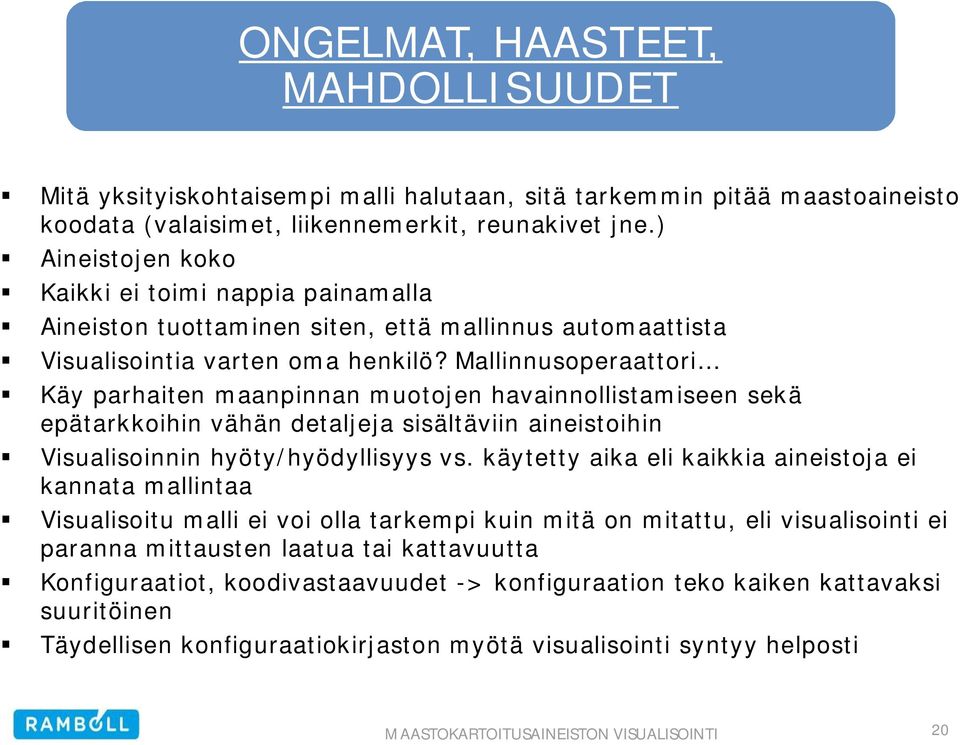

20 ONGELMAT, HAASTEET, MAHDOLLISUUDET Mitä yksityiskohtaisempi malli halutaan, sitä tarkemmin pitää maastoaineisto koodata (valaisimet, liikennemerkit, reunakivet jne.) Aineistojen koko Kaikki ei toimi nappia painamalla Aineiston tuottaminen siten, että mallinnus automaattista Visualisointia varten oma henkilö? Mallinnusoperaattori Käy parhaiten maanpinnan muotojen havainnollistamiseen sekä epätarkkoihin vähän detaljeja sisältäviin aineistoihin Visualisoinnin hyöty/hyödyllisyys vs. käytetty aika eli kaikkia aineistoja ei kannata mallintaa Visualisoitu malli ei voi olla tarkempi kuin mitä on mitattu, eli visualisointi ei paranna mittausten laatua tai kattavuutta Konfiguraatiot, koodivastaavuudet -> konfiguraation teko kaiken kattavaksi suuritöinen Täydellisen konfiguraatiokirjaston myötä visualisointi syntyy helposti 20

21 Koskipuiston malli Koskikadulta 21

22 Koskipuiston mittauksista tehty malli puistoalueella 22

23 Korkeuskäyrät voidaan liittää malliin 23

24 Tohlopinkadun malli Myllypuronkadun liittymässä 24

25 Savonlinnan syväväylässä Maanmittauslaitoksen maastotietokannasta tehty maanpinta 25

26 Kokkolan STP:ssä laserkeilatusta pistepilvestä yksinkertaistettu maanpinta 26

27 KIITOS 27
