1 (5min) SPAC 535 C Kennoterminaali Käyttöohje ja tekninen selostus I n = / 5 A( I ) I n = / 5 A( I o ) U n = 00 / 0 V( U ) U n = 00 / 0 V( U o ) f n = 50Hz 60Hz 2 5 I L I L2 I L3 I o IRF B 3 I > I U o o I ϕ I I IRF IRF O I SPAC 535 C U V aux V I > / I n t > [] s k I >> / I n RESET STEP I ϕ > I n STEP [%] STEP O I TEST INTERLOCK GAS PRESSURE MOTOR VOLTAGE STEP OPTION I, U I, U, P, Q, E U SPCJ 4D n /I I L n /I I L2 I L3 /I n I max / I n t ( I > ) [ %] t ( I >> )[ %] I o /I n t ( I o > )[ %] t ( I o > ) [ %] U2 SPCS 3C I ϕ /I n [ %] 2 U o/ U n [ %] 3 n ( U o > ) 4 n ( I ϕ > ) 5 n ( I ϕ >> ) 6 t / t > [ %] 7 t /t >> [ %] U3 SGR t >>[ s] I o > / I n to > [] s k o I o>> / I n t o >> [] s PROGRAM SGF SGB SGR TRIP t > [ s] I ϕ >> [%] I n SG 0 RESET 0.6 t >> [ s] 0..0 Iϕ > Iϕ >> R L 224 I O I [ka] I [A] U [kv] P [MW] Q [Mvar] E [GWh, MWh, kwh] SG 2 0 RS B RS 65 Ser.No. 879B SPCJ 4D29 33 SPCS 3C4 629B SPC 000 9B SPTO 6D3

2 MRS MUM FI Julkaistu Päivitetty Versio B (korvaa 34 SPAC 6 FI) Tarkastanut MK Hyväksynyt OL SPAC 535 C Kennoterminaali Pidätämme itsellämme oikeuden muutoksiin ilman ennakkoilmoitusta Sisältö Ominaista... 3 Sovellusalueet... 3 Toimintaselostus... 5 Rakenne... 5 Suojaustoiminnot... 8 Jälleenkytkentätoiminnot... 0 Ohjaustoiminnot... 0 Mittaustoiminnot... 2 Sarjaliikenne... 2 Apuenergiansyöttö... 2 Asennus- ja mittapiirrokset... 3 Liitäntäkaavio... 4 Toimimodulien välinen signaalinvaihto... 7 Liittimet ja johdotus Käyttöönotto Tekniset tiedot (päivitetty ) Ylläpito ja huolto Vaihto- ja varaosat Toimitusvaihtoehdot... 3 Tilaustiedot... 3 Kennoterminaalin SPAC 535 C käyttöohjeeseen kuuluu tämän yleisen osan lisäksi seuraavat osakäyttöohjeet: Ohjausmoduli SPTO 6D3 D-tyypin SPC-relemodulien yleiset ominaisuudet Yhdistetty ylivirta- ja maasulkumoduli SPCJ 4D29 C-tyypin SPC-relemodulien yleiset ominaisuudet Suunnattu maasulkurelemoduli SPCS 3C4 MRS MUM FI MRS MUM FI MRS MUM FI MRS MUM FI MRS MUM FI 2

3 Ominaista Yhdistetty kennokohtainen suojaus-, ohjaus-, mittaus-, lukituslogiikka- ja tiedonsiirtoyksikkö eli ns. kennoterminaali. Sovelluskohtaisesti ohjelmoitava tilaindikointi ja kennokohtainen lukituslogiikka. Seitsemän kohteen tilatietojen paikallis- ja kaukoindikointi sekä kuuden kohteen paikallisja kauko-ohjaus. Kennoterminaali korvaa kojeistossa tavanomaiset suojareleet, mitta-arvon muuntimet, asennonosoittimet ja kaukokäytön välireleet. Kennoterminaalit liitettävissä optiseen SPAväylään ja sen kautta asematason tiedonkeruu-ja raportointijärjestelmään ja edelleen kaukokäyttöjärjestelmään. Seitsemän sovelluskohtaisesti ohjelmoitavaa binäärituloa paikallis- ja kaukoindikoinnilla. Vaihevirtojen, pääjännitteiden, energian sekä pätö- ja loistehon mittaus ja näyttö. Hyvä järjestelmäluotettavuus, jota tukee eri toimimoduleihin integroitu jatkuvatoiminen itsevalvonta- ja itsediagnostiikkajärjestelmä. Kokonaistaloudellinen ratkaisu sähköaseman suunnittelussa, asennuksessa, käytössä ja koestuksessa. Sovellusalueet Kennoterminaali SPAC 535 C on tarkoitettu käytettäväksi kennokohtaisena suojausyksikkönä ja kaukokäytön liitäntäyksikkönä. Suojaus-, ohjaus- ja mittaustoimintojen lisäksi kennoterminaali toteuttaa kennon kaukokäytön vaatimat tiedonsiirtotoiminnot. Yhteys asematason tiedonvälitys- ja raportointijärjestelmään on toteutettu kuituoptisella sarjaväylällä. VALVOMOLIITYNTÄ KAUKOKÄYTÖN ALA-ASEMA SPA-VÄYLÄ KENNOTERMINAALI KENNOTERMINAALI KENNOTERMINAALI KENNOTERMINAALI Kuva. Kennoterminaaliin SPAC 535 C perustuva hajautettu suojaus- ja ohjausjärjestelmä. 3

4 Kennoterminaali SPAC 535 C on tarkoitettu selektiiviseen oiko- ja maasulkusuojaukseen. Kennoterminaalin versiota SPAC 535 C3, joka sisältää yhdistetyn ylivirta- ja maasulkumodulin sekä ohjausmodulin, sovelletaan suoraan maadoitettujen tai vastuksen tai impedanssin kautta maadoitettujen verkkojen ylivirta- ja maasulkusuojaukseen. Versio SPAC 535 C sisältää yhdistetyn ylivirta- ja maasulkumodulin, suunnatun maasulkumodulin sekä ohjausmodulin, jolloin kennoterminaalia sovelletaan ylivirtasuojaukseen ja maasta erotetun verkon maasulkusuojaukseen. Kennoterminaalin ohjausmoduli SPTO 6D3 indikoi paikallisesti valodiodien avulla enintään seitsemän katkaisijan ja/tai erottimen tilat. Lisäksi ohjausmoduli siirtää erottimien ja katkaisijoiden tilatiedot kaukokäytölle ja kaukokäytön avulla voidaan ohjata enintään kuutta kohdetta auki ja kiinni. Tilatiedot ja ohjauskäskyt siirretään sarjaväylän kautta. Ohjausmoduli mahdollistaa myös ohjattavien kohteiden paikallisohjauksen etupanelin paikallisohjauspainikkeilla. Ohjausmoduliin on sisällytetty myös lähdön jälleenkytkentäautomatiikka, joka mahdollistaa maksimissaan viiden peräkkäisen pika- ja/tai aikajälleenkytkennän suorittamisen. Ohjausmodulin mittausohjelma mittaa kolmea vaihevirtaa ja kolmea pääjännitettä. Lähdön pätöja loisteho voidaan mitata joko ulkoisilla mittaarvonmuuntimilla johdottamalla muuntimien lähtösignaalit kennoterminaalin ma-tuloihin tai suoraan käyttäen kennoterminaalin sisäisiä virta- ja jännitesignaaleja. Energia voidaan joko laskea mitattujen tehotietojen pohjalta tai vastaanottaa tehopulssien muodossa ulkoiselta pulssienergiamittarilta. Ensiöarvoiksi skaalatut mittaustiedot ovat näytettävissä paikallisesti ja lähetettävissä sarjaväylän kautta ylemmille järjestelmätasoille. Yhdistetty ylivirta- ja maasulkumoduli ja suunnattu maasulkumoduli mittaavat lähdön kolmea vaihevirtaa, nollavirtaa ja nollajännitettä. Kaikki suojarelemodulien mittaamat ja tallentamat tiedot ovat paikallisesti näytettävissä ja ylemmän järjestelmätason luettavissa SPA-sarjaväylän kautta. O Ι 3I> I SARJA- VÄYLÄ SUOJAUS - YLIVIRTA - SUUNTAAMATON MAASULKU - SUUNNATTU MAASULKU I MITTAUS 3 HÄLYTYS - VAIHEVIRRAT - PÄÄJÄNNITTEET - PÄTÖ- JA LOISTEHO - ENERGIA Uo 3 I U P Q E O -> I O <-> I VALMIS OHJAUS - KATKAISIJOIDEN JA EROTTIMIEN TILATIEDOT - PAIKALLIS- JA KAUKO-OHJAUS - MIMIIKKANÄYTTÖ - LUKITUKSET AUTOMAATIO Io - JÄLLEENKYTKENTÄ SPAC 535 C Kuva 2. Kennoterminaalin SPAC 535 C perustoiminnot. 4

5 Toimintaselostus Rakenne Kennoterminaalin SPAC 535 C kotelo koostuu 9 tuuman euro-standardin mukaisesta kolmen korkeusyksikön (3U ~33 mm) korkuisesta vakiokehikosta. Kehikon selkäpuolelle on asennettu galvanoidusta teräslevystä valmistettu lisäosa, joka on maalattu. Vakiokehikko on eloksoitua alumiinia. Vakiokokoonpanossaan kennokehikko koostuu yhdeksästä modulista. Optiona on lisäksi saatavissa kolme mittausmodulia. Vakiomodulien toiminnot esitetään seuraavassa taulukossa: Muodostaa syöttölähteen jännitteestä kennoterminaalin toimi- modulien tarvitsemat jännitteet. Moduli Yhdistetty ylivirta- ja maasulkurelemoduli SPCJ 4D29 Suunnattu maasulkurelemoduli SPCS 3C4 Ohjausmoduli SPTO 6D3 I/O-moduli SPTR 4D tai SPTR 4D2, (3 kpl) I/O-moduli SPTR 6B Syöttömoduli SPGU 240A tai SPGU 48B2 Mittaustulomoduli SPTE 8C3 Toiminnot Kaksiportainen yksi-, kaksi- tai kolmivaiheinen ylivirtasuo- jaus ja kaksiportainen suuntaamaton maasulkusuojaus. Mittaa, rekisteröi, näyttää paikallisesti ja lähettää kaukokäytölle kolme vaihevirtaa ja nollavirran. Suunnattu kaksiportainen maasulkusuojaus. Mittaa, rekisteröi, näyttää paikallisesti ja lähettää kaukokäytölle nollavirran ja nollajännitteen. Lukee, näyttää paikallisesti ja lähettää kaukokäytölle seitsemän erottimen tai katkaisijan tilatiedot. Lukee, näyttää paikallisesti (6 kpl) ja lähettää kaukokäytölle seitsemän ulkoista binääritietoa. Mittaa, näyttää paikallisesti ja lähettää kaukokäytölle kolme vaihevirtaa, kolme pääjännitettä, pätö- ja loistehon ja energiatiedon. Toteuttaa maksimissaan kuuden katkaisijan tai erottimen paikallisesti annetut tai kaukokäytön kautta annetut auki- tai kiinniohjauskäskyt. Suorittaa maksimissaan viisi peräkkäistä pika- ja/tai aikajälleenkytkentää. Sisältää seitsemän optisesti erotettua binäärituloa, kaksi ohjausmodulin ohjaamaa OPEN ja kaksi CLOSE lähtökosketinta. Sisältää kolme optisesti erotettua binäärituloa ja viisi lähtökosketinta, joita suojarelemodulit ohjaavat. Sisältää IRF-lähtökoskettimen, joka on yhteinen suojarelemoduleille ja ohjausmodulille. Sisältää kolmen vaihevirran, kolmen pääjännitteen, nollavirran ja nollajännitteen sovitusmuuntajat ja niiden virityselektroniikan. 5

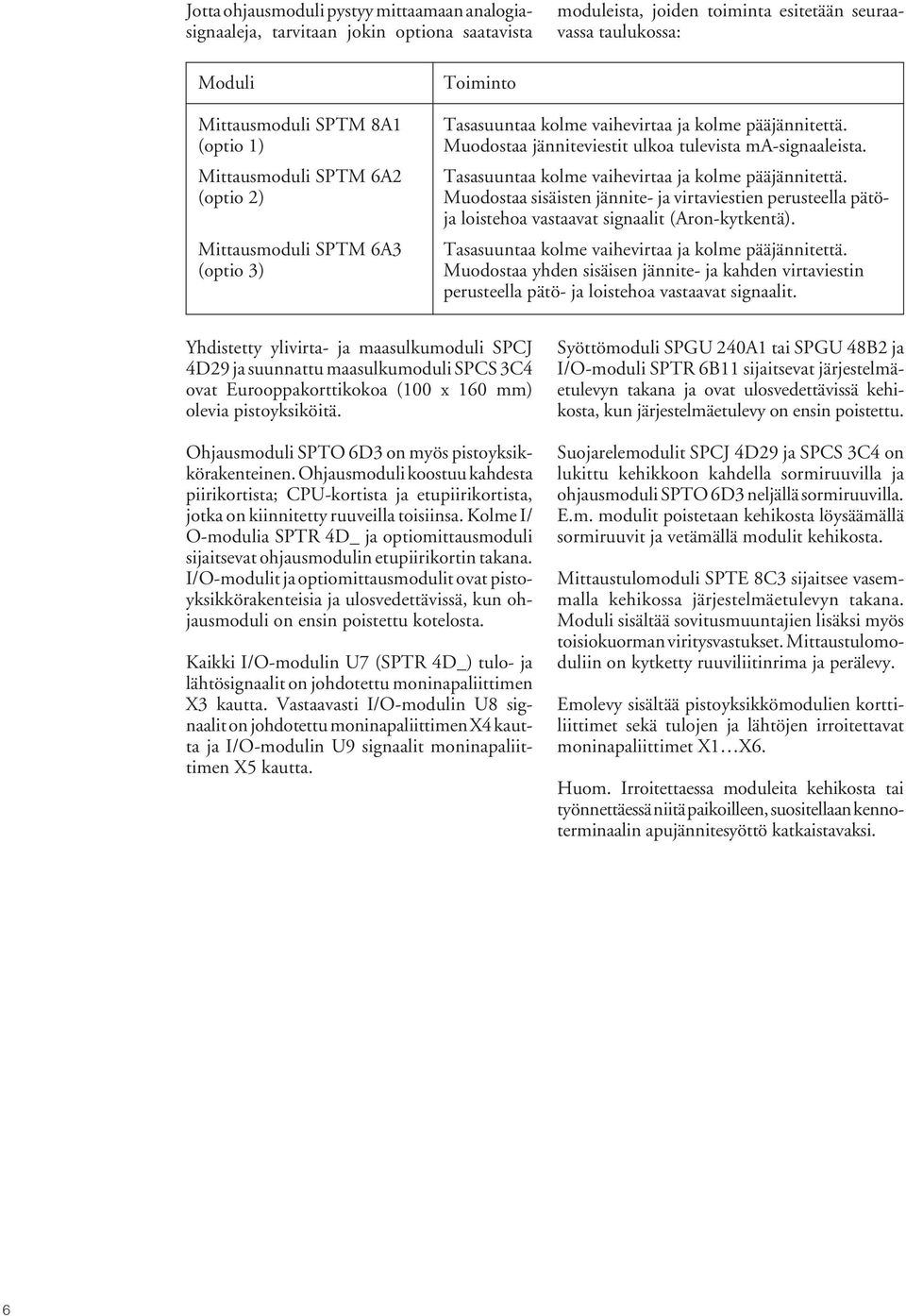

6 Jotta ohjausmoduli pystyy mittaamaan analogiasignaaleja, tarvitaan jokin optiona saatavista moduleista, joiden toiminta esitetään seuraavassa taulukossa: Moduli Mittausmoduli SPTM 8A (optio ) Mittausmoduli SPTM 6A2 (optio 2) Mittausmoduli SPTM 6A3 (optio 3) Toiminto Tasasuuntaa kolme vaihevirtaa ja kolme pääjännitettä. Muodostaa jänniteviestit ulkoa tulevista ma-signaaleista. Tasasuuntaa kolme vaihevirtaa ja kolme pääjännitettä. Muodostaa sisäisten jännite- ja virtaviestien perusteella pätöja loistehoa vastaavat signaalit (Aron-kytkentä). Tasasuuntaa kolme vaihevirtaa ja kolme pääjännitettä. Muodostaa yhden sisäisen jännite- ja kahden virtaviestin perusteella pätö- ja loistehoa vastaavat signaalit. Yhdistetty ylivirta- ja maasulkumoduli SPCJ 4D29 ja suunnattu maasulkumoduli SPCS 3C4 ovat Eurooppakorttikokoa (00 x 60 mm) olevia pistoyksiköitä. Ohjausmoduli SPTO 6D3 on myös pistoyksikkörakenteinen. Ohjausmoduli koostuu kahdesta piirikortista; CPU-kortista ja etupiirikortista, jotka on kiinnitetty ruuveilla toisiinsa. Kolme I/ O-modulia SPTR 4D_ ja optiomittausmoduli sijaitsevat ohjausmodulin etupiirikortin takana. I/O-modulit ja optiomittausmodulit ovat pistoyksikkörakenteisia ja ulosvedettävissä, kun ohjausmoduli on ensin poistettu kotelosta. Kaikki I/O-modulin U7 (SPTR 4D_) tulo- ja lähtösignaalit on johdotettu moninapaliittimen X3 kautta. Vastaavasti I/O-modulin U8 signaalit on johdotettu moninapaliittimen X4 kautta ja I/O-modulin U9 signaalit moninapaliittimen X5 kautta. Syöttömoduli SPGU 240A tai SPGU 48B2 ja I/O-moduli SPTR 6B sijaitsevat järjestelmäetulevyn takana ja ovat ulosvedettävissä kehikosta, kun järjestelmäetulevy on ensin poistettu. Suojarelemodulit SPCJ 4D29 ja SPCS 3C4 on lukittu kehikkoon kahdella sormiruuvilla ja ohjausmoduli SPTO 6D3 neljällä sormiruuvilla. E.m. modulit poistetaan kehikosta löysäämällä sormiruuvit ja vetämällä modulit kehikosta. Mittaustulomoduli SPTE 8C3 sijaitsee vasemmalla kehikossa järjestelmäetulevyn takana. Moduli sisältää sovitusmuuntajien lisäksi myös toisiokuorman viritysvastukset. Mittaustulomoduliin on kytketty ruuviliitinrima ja perälevy. Emolevy sisältää pistoyksikkömodulien korttiliittimet sekä tulojen ja lähtöjen irroitettavat moninapaliittimet X X6. Huom. Irroitettaessa moduleita kehikosta tai työnnettäessä niitä paikoilleen, suositellaan kennoterminaalin apujännitesyöttö katkaistavaksi. 6

7 X0 X X2 SERIAL PORT X3 X4 X5 X6 U U0 U6 3I> 3I>> I > I >> I > I >> O <-> I I U P Q E U x I U U2 U3 U7 U8 U9 U4 U5 Kuva 3. Kennoterminaalin SPAC 535 C lohkokaavio. U U2 U3 U4 U5 U6 U7 U9 U0 U X0 X X6 SERIAL PORT Yhdistetty ylivirta- ja maasulkurelemoduli SPCJ 4D29 Suunnattu maasulkurelemoduli SPCS 3C4 Tyhjä modulipaikka Ohjausmoduli SPTO 6D3 Mittausmoduli SPTM 8A, SPTM 6A2 tai SPTM 6A3 (optio) Suojauksen I/O-moduli SPTR 6B Ohjausmodulin I/O-modulit SPTR 4D tai SPTR 4D2 (3 kpl) Syöttömoduli SPGU 240A tai SPGU 48B2 Mittaustulomoduli SPTE 8C3 Ruuviliittimet Moninapaliittimet Sarjaliikenneportti 7

8 Suojaustoiminnot Vaiheylivirtasuoja Yhdistetty ylivirta- ja maasulkumoduli SPCJ 4D29 sisältää kaksi ylivirtaporrasta; alemman ylivirtaportaan I> ja ylemmän ylivirtaportaan I>>. Alempi ylivirtaporras voi toimia joko vakio- tai käänteisaikaisena (IDMT) ja ylempi ylivirtaporras ainoastaan vakioaikaisena. Moduli mittaa suojattavan kennon vaihevirrat. Kun jonkin vaiheen virta ylittää alemmalle portaalle asetellun havahtumisvirtatason I>, ha- vahtuu ylivirtaelin ja alemman virtaportaan toiminta-aikapiiri käynnistyy. Kun aseteltu toiminta-aika on mennyt umpeen antaa ylivirtaelin laukaisukäskyn. Vastaavasti ylivirtaelimen ylempi toimintaporras havahtuu, kun ylemmälle portaalle aseteltu havahtumisvirtataso I>> ylittyy, aikapiiri käynnistyy ja ylempi ylivirtaporras antaa laukaisukäskyn asetellun toiminta-ajan umpeuduttua. Suuntaamaton maasulkusuoja Yhdistetyn ylivirta- ja maasulkumodulin SPCJ 4D29 suuntaamaton maasulkusuoja sisältää kaksi toimintaporrasta; alemman toimintaportaan I 0 > ja ylemmän toimintaportaan I 0 >>. Maasulkusuoja mittaa nollavirtaa ja toimii samoin kuin vaiheylivirtasuoja. Alempi virtaporras I 0 > voi toimia joko vakio- tai käänteisaikaisena ja ylempi ylivirtaporras I 0 >> ainoastaan vakioaikaisena. Suunnattu maasulkusuoja Maasulkumoduli SPCS 3C4 sisältää kaksi suunnattua maasulkusuojausporrasta. Maasulkumoduli mittaa suojattavan verkko-osan nollavirran ja nollajännitteen. Maasulkumoduli havahtuu, kun nollajännite ylittää asetellun kynnystason ja mitattu virta ja virran ja jännitteen välinen vaihekulma ovat sellaiset, että aseteltu havahtumisvirtataso Iϕ> ylittyy. Kun aseteltu toiminta-aika on mennyt umpeen antaa maasulkumodulin alempi porras laukaisukäskyn. Vastaavasti maasulkumodulin ylempi porras havahtuu kun nollajännite ylittää asetellun kynnystason ja mitattu virta sekä nollavirran ja nollajännitteen välinen vaihekulma ovat sellaiset, että aseteltu havahtumisvirtataso Iϕ>> ylittyy. Kun aseteltu toiminta-aika on mennyt umpeen antaa maasulkumodulin ylempi porras laukaisukäskyn. Maasulkumodulin ylemmän portaan toimintasuunnaksi voidaan valita sama tai päinvastainen kuin alemman portaan suunta. Suojauksien I/Omoduli SPTR 6B Kennoterminaalin SPAC 535 C I/O-moduli SPTR 6B sijaitsee järjestelmäetulevyn takana yhdessä syöttömodulin kanssa ja on ulosvedettävissä, kun järjestelmäetulevy on ensin poistettu kehikosta. I/O-moduli sisältää kolme optisesti erotettua binäärituloa (BS, BS2, BACTRL), viisi suojarelemodulien ohjaamaa lähtökosketinta (lähtöreleet A, B, C, D, E) sekä suojarelemoduleille ja ohjausmodulille yhteisen IRFlähtökoskettimen (lähtörele F), joka indikoi kennoterminaalin sisäistä vikaa. 8

9 - - X/2 X/ X2/2 X2/ X2/0 X/8 BACTRL X/0 X/9 BS X2/7 X2/9 X2/8 BS2 X2/4 IRF X2/6 X2/5 SIGNAL4 X2/ X2/3 X2/2 SIGNAL3 X/7 X/6 SIGNAL2 X/4 X/3 SIGNAL TRIP F E D C B A BACTRL BS BS2 IRF SS/U SS2/U SGR/ SS/U2 ARDUE TS/U2 TS2/U2 SGR/8 40 ms TS/U TS2/U SGR/7 SGR/3 40 ms SGR/2 ENA SPTR 6B Kuva 4. I/O-modulin SPTR 6B lohkokaavio. SS/U Ylivirta- ja maasulkumodulin lähtösignaali; I>, I>>, I 0 > ja I 0 >> havahtuminen SS2/U Ylivirta- ja maasulkumodulin lähtösignaali; I>, I>>, I 0 > ja I 0 >> laukaisu TS/U Ylivirta- ja maasulkumodulin lähtösignaali; I>, I>>, I 0 > ja I 0 >> havahtuminen tai laukaisu, viivästetty laukaisusignaali; I>, I>>, I 0 > tai I 0 >> TS2/U Ylivirta- ja maasulkumodulin lähtösignaali; I>, I>>, I 0 > ja I 0 >>portaiden laukaisu SS/U2 Maasulkumodulin Iϕ>-portaan havahtuminen TS/U2 Maasulkumodulin Iϕ>-portaan laukaisu TS2/U2 Maasulkumodulin Iϕ>>-portaan laukaisu ARDUE Jälleenkytkentä käy-tieto ohjausmodulilta IRF Itsevalvonta ENA Lähtösignaalien lupa A (TRIP) Suojarelemodulien laukaisulähtö ; I>, I>>, I 0 >, I 0 >>, Iϕ> ja Iϕ>> laukaisu, I>, I>>, I 0 > ja I 0 >> havahtuminen, viivästetty laukaisusignaali I>, I>>, I 0 > tai I 0 >> B (SIGNAL ) Ylivirta- ja maasulkumodulin lopullisen laukaisun hälytyslähtö tai suojarelemodulien laukaisulähtö 2; I>, I>>, I 0 >, I 0 >>, Iϕ> ja Iϕ>> laukaisu, I>, I>>, I 0 > ja I 0 >> havahtuminen, viivästetty laukaisusignaali I>, I>>, I 0 > tai I 0 >> C (SIGNAL 2) Maasulkumodulin lopullisen laukaisun hälytyslähtö tai yleinen hälytyslähtö (I>, I>>, I 0 >, I 0 >>, Iϕ> ja Iϕ>>) D (SIGNAL 3) Ylivirta- ja maasulkumodulin signaalien SS ja SS2 lähtörele E (SIGNAL 4) Maasulkumodulin Iϕ>-portaan havahtumisen lähtörele F (IRF) Itsevalvonnan hälytyslähtö BACTRL Maasulkumodulin Isinϕ/Icosϕ-valinta ulkoisella ohjausjännitteellä BS Suojarelemodulien laukaisujen lukitussignaali BS2 Suojarelemodulien laukaisujen lukitussignaali 2 I/O-modulissa SPTR 6B on toteutettu kiinteä n. 40 ms:n pituinen viive lähtöreleiden B ja C ohjaukseen. Tämä viive summautuu normaaliin toimintaviiveeseen. Käytettäessä lähtörelettä B toisena laukaisulähtönä kiinteä 40 ms:n viive ohitetaan kytkimellä SGR/7. I/O-modulille tulevat ja siitä lähtevät signaalit ovat kiinteästi sidoksissa kennoterminaalin korttipaikkoihin. Lähtösignaalit on johdotettu erillisinä jokaiselta korttipaikalta I/O-modulille. Tämän vuoksi on välttämätöntä sijoittaa pistoyksiköt etusivun kuvan mukaisesti, jotta relemoduliyhdistelmästä piirretty signaalinvaihtokuva vastaisi myös kennoterminaalin fyysistä toimintaa. 9

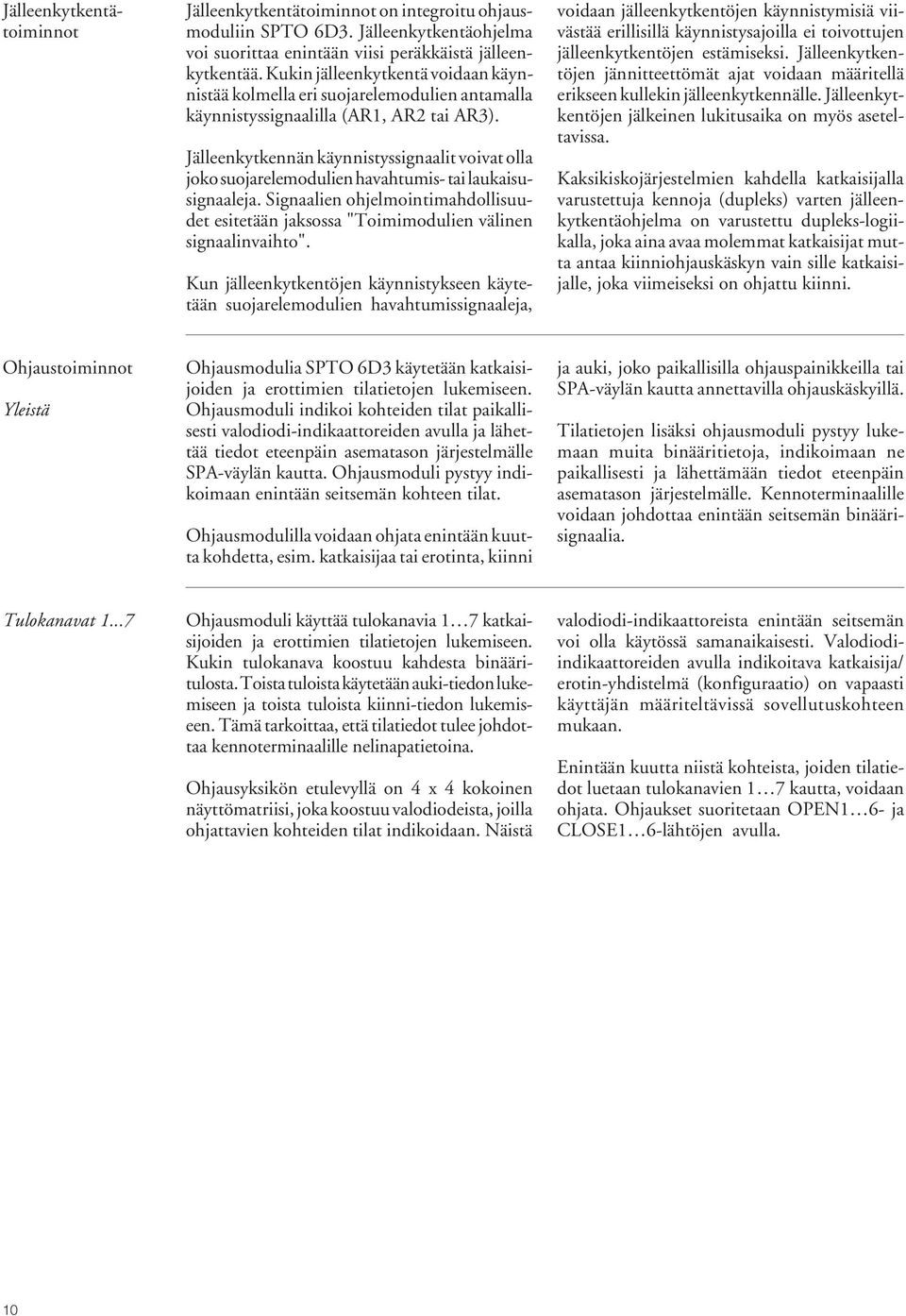

10 Jälleenkytkentätoiminnot Jälleenkytkentätoiminnot on integroitu ohjausmoduliin SPTO 6D3. Jälleenkytkentäohjelma voi suorittaa enintään viisi peräkkäistä jälleenkytkentää. Kukin jälleenkytkentä voidaan käynnistää kolmella eri suojarelemodulien antamalla käynnistyssignaalilla (AR, AR2 tai AR3). Jälleenkytkennän käynnistyssignaalit voivat olla joko suojarelemodulien havahtumis- tai laukaisusignaaleja. Signaalien ohjelmointimahdollisuudet esitetään jaksossa "Toimimodulien välinen signaalinvaihto". Kun jälleenkytkentöjen käynnistykseen käytetään suojarelemodulien havahtumissignaaleja, voidaan jälleenkytkentöjen käynnistymisiä viivästää erillisillä käynnistysajoilla ei toivottujen jälleenkytkentöjen estämiseksi. Jälleenkytkentöjen jännitteettömät ajat voidaan määritellä erikseen kullekin jälleenkytkennälle. Jälleenkytkentöjen jälkeinen lukitusaika on myös aseteltavissa. Kaksikiskojärjestelmien kahdella katkaisijalla varustettuja kennoja (dupleks) varten jälleenkytkentäohjelma on varustettu dupleks-logiikalla, joka aina avaa molemmat katkaisijat mutta antaa kiinniohjauskäskyn vain sille katkaisijalle, joka viimeiseksi on ohjattu kiinni. Ohjaustoiminnot Yleistä Ohjausmodulia SPTO 6D3 käytetään katkaisijoiden ja erottimien tilatietojen lukemiseen. Ohjausmoduli indikoi kohteiden tilat paikallisesti valodiodi-indikaattoreiden avulla ja lähettää tiedot eteenpäin asematason järjestelmälle SPA-väylän kautta. Ohjausmoduli pystyy indikoimaan enintään seitsemän kohteen tilat. Ohjausmodulilla voidaan ohjata enintään kuutta kohdetta, esim. katkaisijaa tai erotinta, kiinni ja auki, joko paikallisilla ohjauspainikkeilla tai SPA-väylän kautta annettavilla ohjauskäskyillä. Tilatietojen lisäksi ohjausmoduli pystyy lukemaan muita binääritietoja, indikoimaan ne paikallisesti ja lähettämään tiedot eteenpäin asematason järjestelmälle. Kennoterminaalille voidaan johdottaa enintään seitsemän binäärisignaalia. Tulokanavat...7 Ohjausmoduli käyttää tulokanavia 7 katkaisijoiden ja erottimien tilatietojen lukemiseen. Kukin tulokanava koostuu kahdesta binääritulosta. Toista tuloista käytetään auki-tiedon lukemiseen ja toista tuloista kiinni-tiedon lukemiseen. Tämä tarkoittaa, että tilatiedot tulee johdottaa kennoterminaalille nelinapatietoina. Ohjausyksikön etulevyllä on 4 x 4 kokoinen näyttömatriisi, joka koostuu valodiodeista, joilla ohjattavien kohteiden tilat indikoidaan. Näistä valodiodi-indikaattoreista enintään seitsemän voi olla käytössä samanaikaisesti. Valodiodiindikaattoreiden avulla indikoitava katkaisija/ erotin-yhdistelmä (konfiguraatio) on vapaasti käyttäjän määriteltävissä sovellutuskohteen mukaan. Enintään kuutta niistä kohteista, joiden tilatiedot luetaan tulokanavien 7 kautta, voidaan ohjata. Ohjaukset suoritetaan OPEN 6- ja CLOSE 6-lähtöjen avulla. 0

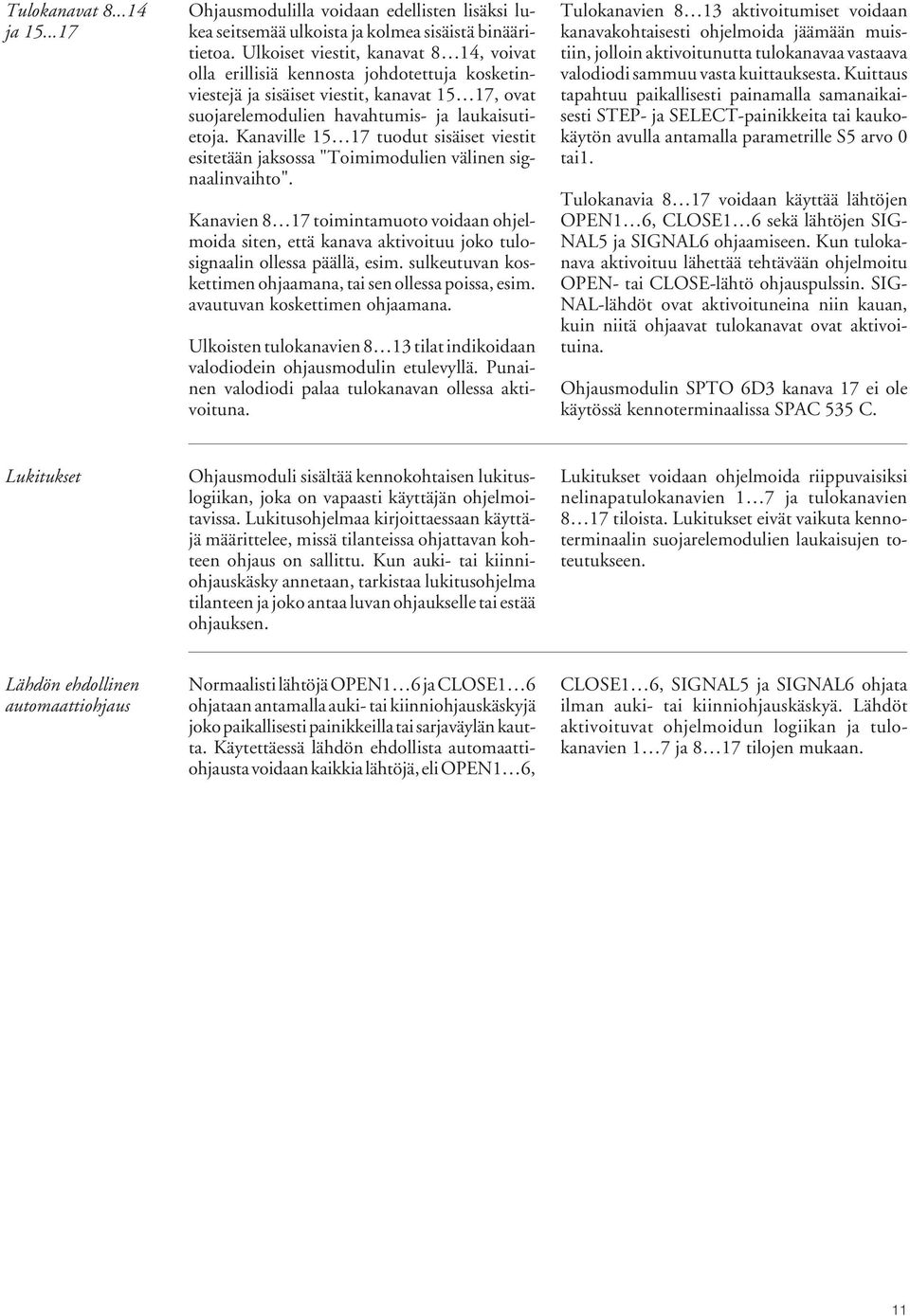

11 Tulokanavat ja Ohjausmodulilla voidaan edellisten lisäksi lukea seitsemää ulkoista ja kolmea sisäistä binääritietoa. Ulkoiset viestit, kanavat 8 4, voivat olla erillisiä kennosta johdotettuja kosketinviestejä ja sisäiset viestit, kanavat 5 7, ovat suojarelemodulien havahtumis- ja laukaisutietoja. Kanaville 5 7 tuodut sisäiset viestit esitetään jaksossa "Toimimodulien välinen signaalinvaihto". Kanavien 8 7 toimintamuoto voidaan ohjelmoida siten, että kanava aktivoituu joko tulosignaalin ollessa päällä, esim. sulkeutuvan koskettimen ohjaamana, tai sen ollessa poissa, esim. avautuvan koskettimen ohjaamana. Ulkoisten tulokanavien 8 3 tilat indikoidaan valodiodein ohjausmodulin etulevyllä. Punainen valodiodi palaa tulokanavan ollessa aktivoituna. Tulokanavien 8 3 aktivoitumiset voidaan kanavakohtaisesti ohjelmoida jäämään muistiin, jolloin aktivoitunutta tulokanavaa vastaava valodiodi sammuu vasta kuittauksesta. Kuittaus tapahtuu paikallisesti painamalla samanaikaisesti STEP- ja SELECT-painikkeita tai kaukokäytön avulla antamalla parametrille S5 arvo 0 tai. Tulokanavia 8 7 voidaan käyttää lähtöjen OPEN 6, CLOSE 6 sekä lähtöjen SIG- NAL5 ja SIGNAL6 ohjaamiseen. Kun tulokanava aktivoituu lähettää tehtävään ohjelmoitu OPEN- tai CLOSE-lähtö ohjauspulssin. SIG- NAL-lähdöt ovat aktivoituneina niin kauan, kuin niitä ohjaavat tulokanavat ovat aktivoituina. Ohjausmodulin SPTO 6D3 kanava 7 ei ole käytössä kennoterminaalissa SPAC 535 C. Lukitukset Ohjausmoduli sisältää kennokohtaisen lukituslogiikan, joka on vapaasti käyttäjän ohjelmoitavissa. Lukitusohjelmaa kirjoittaessaan käyttäjä määrittelee, missä tilanteissa ohjattavan kohteen ohjaus on sallittu. Kun auki- tai kiinniohjauskäsky annetaan, tarkistaa lukitusohjelma tilanteen ja joko antaa luvan ohjaukselle tai estää ohjauksen. Lukitukset voidaan ohjelmoida riippuvaisiksi nelinapatulokanavien 7 ja tulokanavien 8 7 tiloista. Lukitukset eivät vaikuta kennoterminaalin suojarelemodulien laukaisujen toteutukseen. Lähdön ehdollinen automaattiohjaus Normaalisti lähtöjä OPEN 6 ja CLOSE 6 ohjataan antamalla auki- tai kiinniohjauskäskyjä joko paikallisesti painikkeilla tai sarjaväylän kautta. Käytettäessä lähdön ehdollista automaattiohjausta voidaan kaikkia lähtöjä, eli OPEN 6, CLOSE 6, SIGNAL5 ja SIGNAL6 ohjata ilman auki- tai kiinniohjauskäskyä. Lähdöt aktivoituvat ohjelmoidun logiikan ja tulokanavien 7 ja 8 7 tilojen mukaan.

12 Mittaustoiminnot Ohjausmoduli SPTO 6D3, yhdistetty ylivirtaja maasulkumoduli SPCJ 4D29 ja suunnattu maasulkumoduli SPCS 3C4 mittaavat analogisia tulosignaaleja. Yhdistetty ylivirta- ja maasulkumoduli SPCJ 4D29 mittaa kolmea vaihevirtaa ja nollavirtaa. Virtatiedot esitetään paikallisesti modulin näytössä ja voidaan lähettää ylemmille järjestelmätasoille SPA-väylän kautta. Suunnattu maasulkumoduli SPCS 3C4 mittaa kolmea analogista signaalia; nollavirtaa I 0, nollajännitettä U 0 sekä virtaa Iϕ, joka on resistiivinen tai reaktiivinen komponentti nollavirrasta. Modulin mittaamat kolme analogiasignaalia esitetään paikallisesti maasulkumodulin näytössä ja voidaan lähettää ylemmille järjestelmätasoille SPA-väylän kautta. Suojarelemodulit rekisteröivät myös mittaamiensa analogiasignaalien arvot vikatilanteessa. Yhdistetty ylivirta- ja maasulkumoduli ja suunnattu maasulkumoduli näyttävät aina mittaustietonsa kennoterminaalin nimellisvirtojen ja nimellisjännitteiden kerrannaisina. Ohjausmodulissa on vakiona pulssilaskuritulo energiapulssien laskemiseksi. Pystyäkseen mittaamaan analogisia viestejä ohjausmoduli vaatii optiona hankittavan mittausmodulin SPTM 8A, SPTM 6A2 tai SPTM 6A3. Käytettäessä mittausmodulia SPTM 8A ohjausmoduli voi mitata kolmea vaihevirtaa ja kolmea pääjännitettä. Pätö- ja loisteho mitataan matuloja ja ulkoisia tehon mitta-arvonmuuntimia käyttäen. Käytettäessä mittausmodulia SPTM 6A2 ohjausmoduli mittaa kolmea vaihevirtaa ja kolmea pääjännitettä. Pätö- ja loisteho mitataan käyttäen Aron-kytkentää ja modulin sisäisiä virta- ja jännitetietoja. Käytettäessä mittausmodulia SPTM 6A3 ohjausmoduli mittaa kolmea vaihevirtaa ja kolmea pääjännitettä. Pätö- ja loisteho mitataan käyttämällä yhtä modulin sisäistä jännite- ja kahta virtatietoa. Käytettävä jännite ja sitä vastaavat virrat ovat ohjelmoitavissa kytkimillä. Ohjausmoduliin voidaan ohjelmoida sovellutuksen ensiövirta- ja ensiöjännitemuuntajien muuntosuhteet. Näiden tietojen avulla ohjausmoduli voi laskea virtojen, jännitteiden ja tehojen todelliset ensiöarvot. Jos tehonmittaukseen käytetään ma-tuloja, voidaan ma-viestit skaalata todellisiksi MW- ja MVar-arvoiksi. Näin saadut todelliset ensiöarvot voidaan esittää paikallisesti näytössä ja lähettää ylemmälle järjestelmätasolle SPA-väylän kautta. Pätöenergia voidaan mitata kahdella tavalla; laskemalla arvo mitatun tehon perusteella, jolloin tarvitaan mittausmoduli SPTM 8A, SPTM 6A2 tai SPTM 6A3 tai käyttämällä tulokanavaa pulssilaskuritulona, jolloin erillistä mittausmodulia ei tarvita. Jälkimmäisessä tapauksessa tarvitaan pulssilähdöllä varustettu energiamittari. Kummassakin tapauksessa energia-arvot voidaan esittää paikallisesti näytössä tai lähettää ylemmälle järjestelmätasolle SPA-väylän kautta. Sarjaliikenne Kennoterminaalilla on kaksi sarjaliikenneporttia, yksi etulevyllä ja toinen takalevyllä. Etulevyn 9-napaista RS 232-porttia käytetään katkaisija/erotin-konfiguraation, kennokohtaisen lukituslogiikan ja muiden ohjausmodulin parametrien ohjelmointiin PC:n avulla. Takalevyn 9-napaista RS485-porttia käytetään kennoterminaalin liittämiseen SPA-väylään. Liitäntään käytetään väyläliitäntämodulia SPA- ZC 7_ tai SPA-ZC 2_. Apuenergiansyöttö Luotettavan toiminnan takaamiseksi kaikissa tilanteissa kennoterminaali vaatii varmennetun apuenergiansyötön. Kennoterminaalin sisäinen syöttömoduli SPGU_ muodostaa yksikön suojausmodulien, ohjausmodulin ja tulo/lähtömodulien tarvitsemat jännitteet. Syöttöyksikkö on muuntajakytkentäinen, t.s. galvaanisesti erottava, takaisinkytketty tasajännitemuuttaja. Syöttömodulin ensiöpuolta suojaa sulake F, joka sijaitsee modulin piirikortilla. Sulakekoko on A (hidas). Etulevyn vihreä merkkivalo U aux palaa syöttömodulin ollessa toiminnassa. Syöttömoduleita on saatavissa kaksi versiota. Molempien syöttömodulien toisioarvot ovat samat, mutta syöttöjännitealueet poikkeavat. Syöttöjännitealueet on merkitty kennoterminaalin järjestelmäetulevyyn. 2

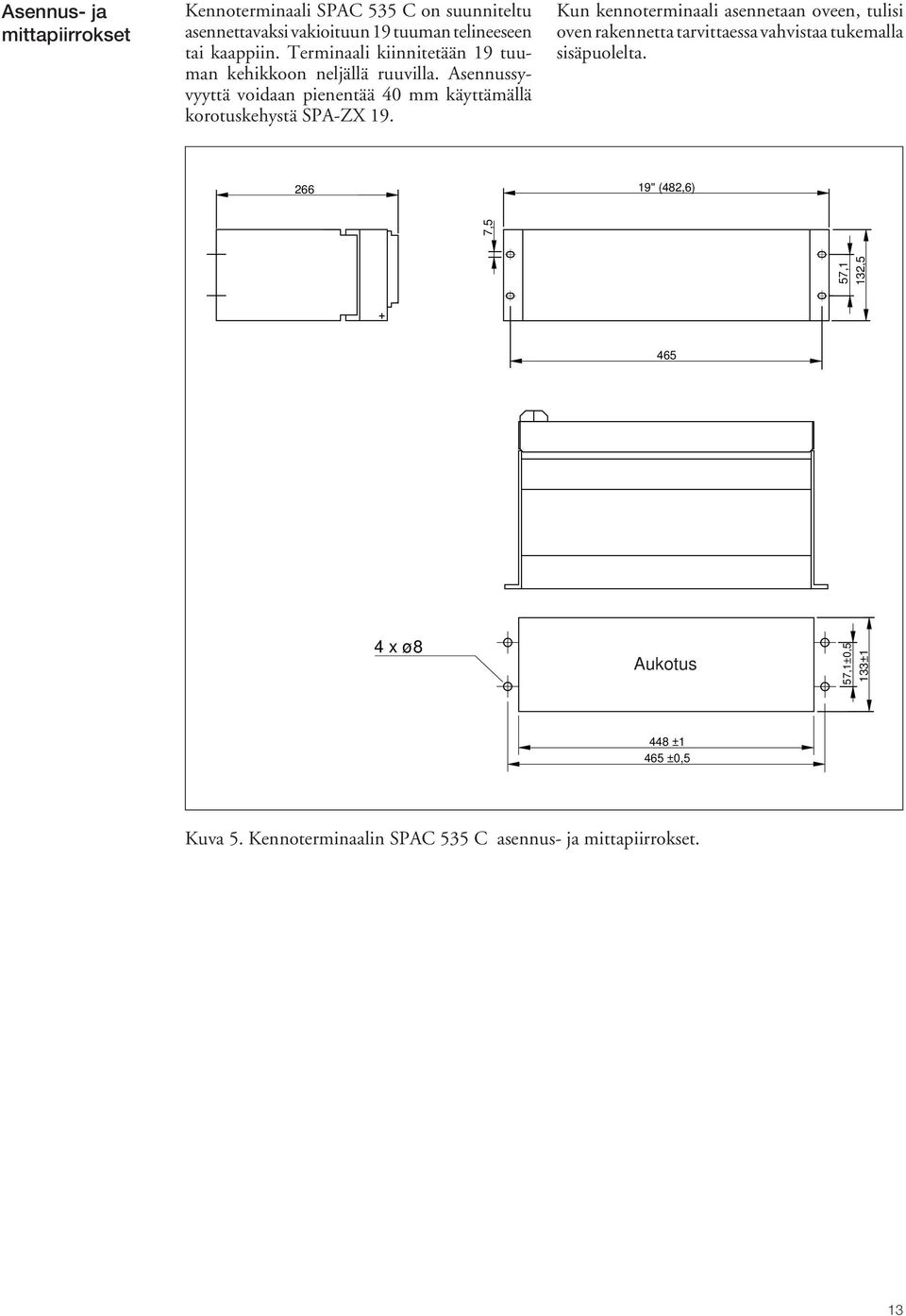

13 Asennus- ja mittapiirrokset Kennoterminaali SPAC 535 C on suunniteltu asennettavaksi vakioituun 9 tuuman telineeseen tai kaappiin. Terminaali kiinnitetään 9 tuuman kehikkoon neljällä ruuvilla. Asennussyvyyttä voidaan pienentää 40 mm käyttämällä korotuskehystä SPA-ZX 9. Kun kennoterminaali asennetaan oveen, tulisi oven rakennetta tarvittaessa vahvistaa tukemalla sisäpuolelta " (482,6) 57, 32,5 7, x ø8 Aukotus 57,±0,5 33± 448 ± 465 ±0,5 Kuva 5. Kennoterminaalin SPAC 535 C asennus- ja mittapiirrokset. 3

14 Liitäntäkaavio Ι ΙΙ L L3 A n a N da dn 0 0 Ι - ( ( ( ( L L2 L3 X/ X/2 P P2 S S2 X0/ X0/2 5A X0/3 A X0/4 X0/5 5A X0/6 A X0/7 X0/8 5A X0/9 A X0/25 X0/26 5A X0/27 A X0/28 X0/29 00V X0/30 0V X0/3 X0/4 00V X0/5 0V X0/6 X0/7 00V X0/8 0V X0/9 X0/20 00V X0/2 0V X3/7 X3/8 X3/6 X4/7 X4/8 X4/6 X3/0 X3/9 X4/0 X4/9 X5/0 X5/9 X3/2 X3/3 X3/4 X3/5 X3/ X4/2 X4/3 X4/4 X4/5 X4/ X5/2 X5/3 X5/4 X5/5 X5/ X5/7 X5/8 X5/6 X/2 X/ IL IL2 IL3 Io Uo U2 U23 U3 U INPUT8 INPUT9 INPUT0 (ARINH) INPUT (E) INPUT2 INPUT3 INPUT4 INPUT/O INPUT/I INPUT2/O INPUT2/I INPUT3/O INPUT3/I INPUT4/O INPUT4/I INPUT5/O INPUT5/I INPUT6/O INPUT6/I INPUT7/O INPUT7/I BACTRL BS - U0 U 3I> U3 3I>> I > I >> U2 Uo sin ϕ cos ϕ I ϕ > I >> ϕ U4 O -> I O <-> I O I O I O I O I O I A TRIP B SIGNAL C SIGNAL 2 D SIGNAL 3 E SIGNAL 4 F IRF OPEN CLOSE OPEN 2 CLOSE 2 OPEN 3 CLOSE 3 OPEN 4 CLOSE 4 OPEN 5 CLOSE 5 OPEN 6 CLOSE 6 SIGNAL 5 SIGNAL 6 SERIAL BUS RS 485 X/4 X/3 X/7 X/6 X2/ X2/3 X2/2 X2/4 X2/6 X2/5 X2/7 X2/9 X2/8 X/8 X/0 X/9 X3/ X3/2 X3/3 X3/4 X3/5 X3/6 X3/7 X3/8 X4/ X4/2 X4/3 X4/4 X4/5 X4/6 X4/7 X4/8 X5/ X5/2 X5/3 X5/4 X5/5 X5/6 X5/7 X5/8 X6/ X6/2 X6/3 X6/4 SPA-ZC Rx Tx X2/2 X2/ X2/0 BS2 SERIAL BUS RS 232 RS 232 X6/7 X6/8 X6/9 X6/0 P Q U5 SPAC 535 C U6, U7, U8, U9 Kuva 6. Kennoterminaalin SPAC 535 C liitäntäkaavio. Toimimoduli U5 on optio. 4

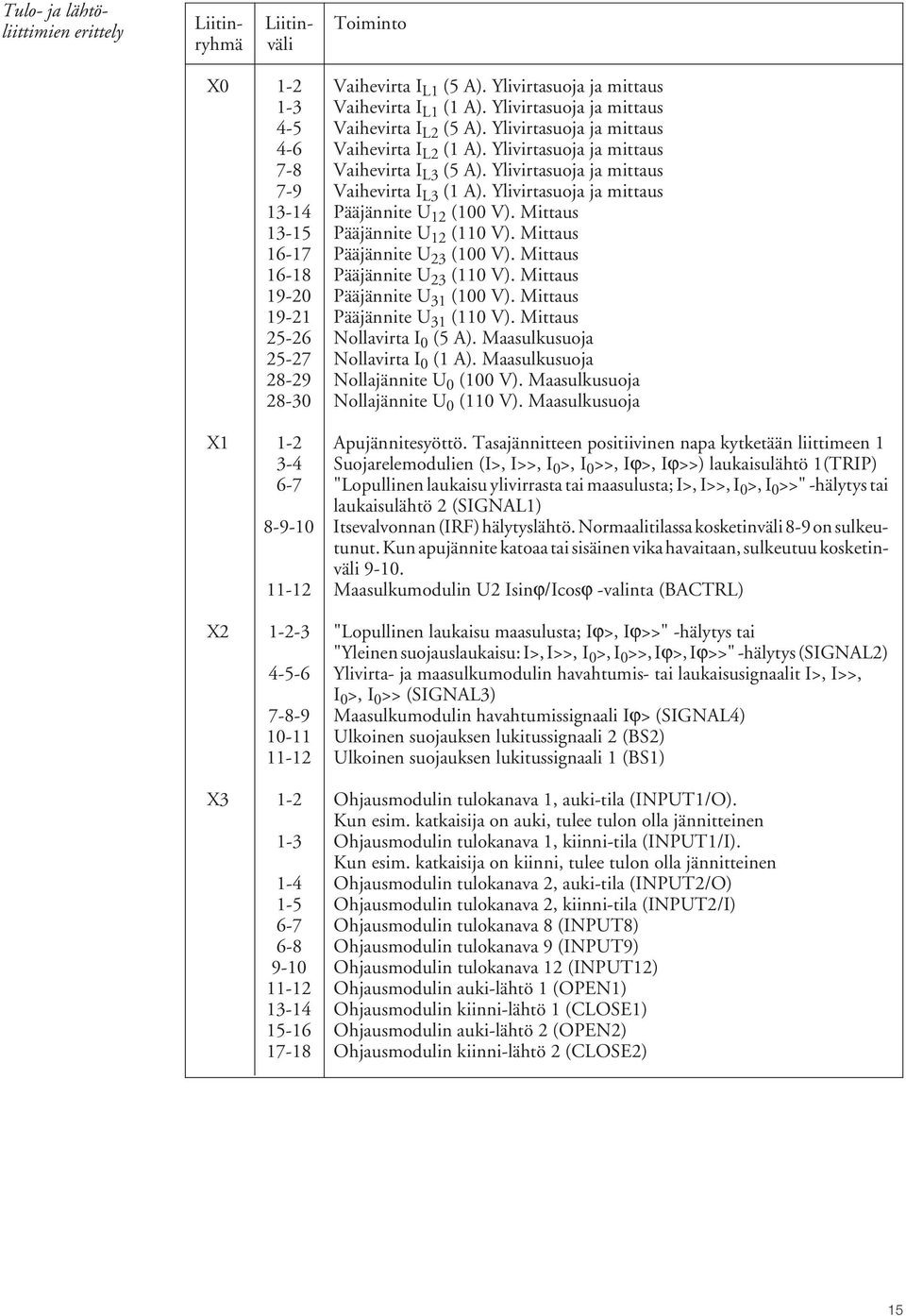

15 Tulo- ja lähtöliittimien erittely Liitin- Liitin- Toiminto ryhmä väli X0-2 Vaihevirta I L (5 A). Ylivirtasuoja ja mittaus -3 Vaihevirta I L ( A). Ylivirtasuoja ja mittaus 4-5 Vaihevirta I L2 (5 A). Ylivirtasuoja ja mittaus 4-6 Vaihevirta I L2 ( A). Ylivirtasuoja ja mittaus 7-8 Vaihevirta I L3 (5 A). Ylivirtasuoja ja mittaus 7-9 Vaihevirta I L3 ( A). Ylivirtasuoja ja mittaus 3-4 Pääjännite U 2 (00 V). Mittaus 3-5 Pääjännite U 2 (0 V). Mittaus 6-7 Pääjännite U 23 (00 V). Mittaus 6-8 Pääjännite U 23 (0 V). Mittaus 9-20 Pääjännite U 3 (00 V). Mittaus 9-2 Pääjännite U 3 (0 V). Mittaus Nollavirta I 0 (5 A). Maasulkusuoja Nollavirta I 0 ( A). Maasulkusuoja Nollajännite U 0 (00 V). Maasulkusuoja Nollajännite U 0 (0 V). Maasulkusuoja X -2 Apujännitesyöttö. Tasajännitteen positiivinen napa kytketään liittimeen 3-4 Suojarelemodulien (I>, I>>, I 0 >, I 0 >>, Iϕ>, Iϕ>>) laukaisulähtö (TRIP) 6-7 "Lopullinen laukaisu ylivirrasta tai maasulusta; I>, I>>, I 0 >, I 0 >>" -hälytys tai laukaisulähtö 2 (SIGNAL) Itsevalvonnan (IRF) hälytyslähtö. Normaalitilassa kosketinväli 8-9 on sulkeutunut. Kun apujännite katoaa tai sisäinen vika havaitaan, sulkeutuu kosketinväli Maasulkumodulin U2 Isinϕ/Icosϕ -valinta (BACTRL) X2-2-3 "Lopullinen laukaisu maasulusta; Iϕ>, Iϕ>>" -hälytys tai "Yleinen suojauslaukaisu: I>, I>>, I 0 >, I 0 >>, Iϕ>, Iϕ>>" -hälytys (SIGNAL2) Ylivirta- ja maasulkumodulin havahtumis- tai laukaisusignaalit I>, I>>, I 0 >, I 0 >> (SIGNAL3) Maasulkumodulin havahtumissignaali Iϕ> (SIGNAL4) 0- Ulkoinen suojauksen lukitussignaali 2 (BS2) -2 Ulkoinen suojauksen lukitussignaali (BS) X3-2 Ohjausmodulin tulokanava, auki-tila (INPUT/O). Kun esim. katkaisija on auki, tulee tulon olla jännitteinen -3 Ohjausmodulin tulokanava, kiinni-tila (INPUT/I). Kun esim. katkaisija on kiinni, tulee tulon olla jännitteinen -4 Ohjausmodulin tulokanava 2, auki-tila (INPUT2/O) -5 Ohjausmodulin tulokanava 2, kiinni-tila (INPUT2/I) 6-7 Ohjausmodulin tulokanava 8 (INPUT8) 6-8 Ohjausmodulin tulokanava 9 (INPUT9) 9-0 Ohjausmodulin tulokanava 2 (INPUT2) -2 Ohjausmodulin auki-lähtö (OPEN) 3-4 Ohjausmodulin kiinni-lähtö (CLOSE) 5-6 Ohjausmodulin auki-lähtö 2 (OPEN2) 7-8 Ohjausmodulin kiinni-lähtö 2 (CLOSE2) 5

16 Liitin- Liitin- Toiminto ryhmä väli X4-2 Ohjausmodulin tulokanava 3, auki-tila (INPUT3/O) -3 Ohjausmodulin tulokanava 3, kiinni-tila (INPUT3/I) -4 Ohjausmodulin tulokanava 4, auki-tila (INPUT4/O) -5 Ohjausmodulin tulokanava 4, kiinni-tila (INPUT4/I) 6-7 Ohjausmodulin tulokanava 0 (INPUT0) tai ulkoinen jälleenkytkennän estotieto (ARINH) 6-8 Ohjausmodulin tulokanava (INPUT) tai energiapulssilaskuritulo 9-0 Ohjausmodulin tulokanava 3 (INPUT3) -2 Ohjausmodulin auki-lähtö 3 (OPEN3) 3-4 Ohjausmodulin kiinni-lähtö 3 (CLOSE3) 5-6 Ohjausmodulin auki-lähtö 4 (OPEN4) 7-8 Ohjausmodulin kiinni-lähtö 4 (CLOSE4) X5-2 Ohjausmodulin tulokanava 5, auki-tila (INPUT5/O) -3 Ohjausmodulin tulokanava 5, kiinni-tila (INPUT5/I) -4 Ohjausmodulin tulokanava 6, auki-tila (INPUT6/O) -5 Ohjausmodulin tulokanava 6, kiinni-tila (INPUT6/I) 6-7 Ohjausmodulin tulokanava 7, auki-tila (INPUT7/O) 6-8 Ohjausmodulin tulokanava 7, kiinni-tila (INPUT7/I) 9-0 Ohjausmodulin tulokanava 4 (INPUT4) tai ulkoinen jälleenkytkennän käynnistyssignaalin tieto, ei valodiodi-indikointia -2 Ohjausmodulin auki-lähtö 5 (OPEN5) 3-4 Ohjausmodulin kiinni-lähtö 5 (CLOSE5) 5-6 Ohjausmodulin auki-lähtö 6 (OPEN6) 7-8 Ohjausmodulin kiinni-lähtö 6 (CLOSE6) X6-2 Ohjausmodulin signaalilähtö 5 (SIGNAL5) 3-4 Ohjausmodulin signaalilähtö 6 (SIGNAL6) 5-6 Ei käytössä 7-8 ma-tulo (käytetään vain mittausmodulin SPTM 8A yhteydessä) 9-0 ma-tulo 2 (käytetään vain mittausmodulin SPTM 8A yhteydessä) Suojamaa kytketään omaan ruuviinsa takalevyllä. Liitäntäruuvi on merkitty maadoitusmerkillä. Yllä mainitut kanavanumerot ovat samat kuin ne, joita käytetään ohjausmodulia SPTO 6D3 ohjelmoitaessa. Ohjausmodulia ohjelmoitaessa käytetään lähdöistä seuraavia koodeja: Lähtö Liitinnumerot Lukitusohjelman ja Lähdön ehdollisen autokonfiguraation lähtökoodi maattiohjauksen lähtökoodi OPEN X3/ CLOSE X3/ OPEN2 X3/ CLOSE2 X3/ OPEN3 X4/ CLOSE3 X4/ OPEN4 X4/ CLOSE4 X4/ OPEN5 X5/ CLOSE5 X5/ OPEN6 X5/ CLOSE6 X5/ SIGNAL5 X6/ SIGNAL6 X6/ Huom! Kohdetta auki- tai kiinniohjattaessa, lähdöt OPEN ja CLOSE, OPEN2 ja CLOSE2 jne. muodostavat aina pareja. Esim. jos OPEN- lähtöä käytetään kohteen aukiohjaamiseen tulee CLOSE-lähtöä käyttää saman kohteen kiinniohjaamiseen.

17 Kennoterminaalin oletusasetteluja voidaan käyttöönoton yhteydessä joutua muuttamaan. Kuvassa 7 esitetään miten kennoterminaalin tuloja lähtösignaaleja voidaan ohjelmoida toivottujen toimintojen aikaansaamiseksi kyseessä olevalle sovellutuskohteelle. IL,IL2,IL3 U2,U23,U3 Io Uo BS BS2 BACTRL AR3 AR2 AR SGB CHANNELS 8 4 CHANNELS 7 P (ma) Q (ma2) SPTM (U5) ARINH CH Toimimodulien välinen signaalinvaihto ~/- UI cosϕ UI sinϕ SPTM 6A_ I/U SPTM 8A CHANNEL 6 O -> I CHANNEL 5 sinϕ cosϕ I> I>> Io> Io>> SPTO 6D3 (U4) I ϕ > Iϕ>> t> t>> SPCS 3C4 (U2) to> to>> t> t>> SPCJ 4D29 (U) ARDUE SIGNAL 5,6 SS TS SS2 TS2 TS SS AR SS3 AR3 SS2 AR2 TS2 SGR/3 SGR/8 SGR/ & SGR/2 OPEN 6 OPEN 6 E CH. I UP Q E CLOSE 6 CLOSE 6 ARSTART CH. 4 SPTR 4D_ 40 ms ARINH SGR/7 SPTR 6B 40 ms (U7...U9) (U6) A C E D B TRIP SIGNAL 5,6 SIGNAL2 SIGNAL SIGNAL3 SIGNAL4 Kuva 7. Kennoterminaalin SPAC 535 C toimimodulien välinen signaalinvaihto. Yhdistetyn ylivirta- ja maasulkumodulin SPCJ 4D29 sisäiset kytkimet on esitetty kuvassa 8. Ohjausmodulin SPTO 6D3 tulokanava 7 ei ole käytössä kennoterminaalissa SPAC 535 C. 7

18 IL, IL2, IL3 I> t>, k SGR3 / SGR / SGR3 / 2 SGR2 / SGR2 / 2 SGR / 2 SGR3 / 3 SGR / 3 SGB / 6 KUITTAUS OHJELMOINTI TS SGB / SGF2 / 7 I>> t>> SGR3 / 4 SGR2 / 3 SGR2 / 4 SGR / 4 SS SGB / 2 t SGF / 4 AR2 SS2 SGF2 / 8 AR3 Io Io> to>, ko SGR3 / 5 SGR / 5 SGR3 / 6 SGR2 / 5 SGR2 / 6 SGR / 6 SS3 AR BS SGB / 3 Io>> to>> SGR3 / 7 SGR / 7 SGR3 / 8 SGR2 / 7 SGR2 / 8 SGR / 8 SGB / 7 KUITTAUS OHJELMOINTI LAUK. TS2 SGB / 4 KUITTAUS SGB / 5 SGB / 8 KAUKOASETTELU PALAUTUS SPCJ 4D29 Kuva 8. Yhdistetyn ylivirta- ja maasulkumodulin SPCJ 4D29 sisäiset kytkimet 8

19 Osa suojarelemodulien havahtumis- ja laukaisusignaaleista on kiinteästi kytketty lähtöihin, kun taas osa signaaleista johdetaan kytkinryhmän SGR kautta. Kytkinryhmä sijaitsee I/O-modulin SPTR 6B etureunalla. Kytkimet asetellaan järjestelmäetulevyn aukon läpi. SGR-kytkinryhmän kytkimillä voidaan valita seuraavat toiminnot: Kytkin Toiminto Oletusarvo SGR/ Johtaa SPCJ 4D29:n havahtumissignaalin SS lähtöön SIGNAL3 SGR/2 Johtaa SPCJ 4D29:n signaalit TS ja TS2 lähtöön SIGNAL SGR/3 Johtaa Iϕ>-portaan laukaisusignaalin lähtöön TRIP SGR/4 Ei tehtävää SPAC 535 C:ssä. Tulee olla asennossa 0. 0 SGR/5 Ei tehtävää SPAC 535 C:ssä. Tulee olla asennossa 0. 0 SGR/6 Ei tehtävää SPAC 535 C:ssä. Tulee olla asennossa 0. 0 SGR/7 Johtaa kaikki TRIP-lähtöön johdetut signaalit SIGNAL-lähtöön 0 SGR/8 Johtaa kaikki TRIP-lähtöön johdetut signaalit SIGNAL2-lähtöön 0 Huom! Kytkin SGR/3: Jos tämä kytkin on jätetty auki ja Iϕ>-porras laukaisee, ohjaa laukaisusignaali lähtöä SIGNAL 2 ja antaa sisäisen jälleenkytkentöjen estotiedon. Näin saadaan maasulkusuojan alemmalle portaalle n.s. ainoastaan hälyttävä toiminta maasulussa. Kytkin SGR/7: Sulkemalla tämä kytkin voidaan SIGNAL-lähtöä käyttää toisena laukaisulähtönä, esim. sovelluksissa, joissa on kaksi katkaisijaa. Kytkin SGR/8: Sulkemalla tämä kytkin voidaan SIGNAL2-lähtöä käyttää yleishälytyslähtönä suojarelemodulien laukaistessa, eritoten silloin kun SIGNAL-lähtöä käytetään toisena laukaisulähtönä. SIGNAL- ja SIGNAL2-lähtöjen toimintaa viivästetään 40 ms, kun niitä käytetään hälytykseen ylivirtamodulin ja maasulkumodulin toimittua. Viiveellä estetään tarpeettomat hälytykset, kun jälleenkytkennät käynnistetään suojarelemodulien laukaisusta. Kun jälleenkytkentä on käynnistynyt, "jälleenkytkentä käy"-signaali (ARDUE) lukitsee SIGNAL- ja SIGNAL2- lähdöt. 9

20 Yhdistetyn ylivirta- ja maasulkumodulin SPCJ 4D29 lukitus- ja ohjaustulojen ohjelmoimiseen käytetään SGB-ohjelmointikytkinryhmän kytkimiä ja lähtörelematriisien ohjelmoimiseen ohjelmointikytkinryhmien SGR, SGR2 ja SGR3 kytkimiä. Lisäksi SPCJ 4D29 sisältää toiminnalliset ohjelmointikytkinryhmät SGF ja SGF2. Kuvassa 8 esitetyillä yhdistetyn ylivirta- ja maasulkumodulin SPCJ 4D29 kytkimillä on seuraavat toiminnot: Kytkin Toiminto Oletus- Painoarvo arvo SGF/4 SGF2/7 Kun SGF/4 = laukaisusignaali TS2 käynnistää aikapiirin, joka antaa 0,...,0 s viivästetyn laukaisusignaalin TS, jollei vika ennen sitä ole poistunut. 0 8 Ylivirtasuojan ylemmän portaan I>> havahtumissignaalin kytkentä jälleenkytkennän ohjauksen AR-lähtöön SGF2/8 Maasulkusuojan alemman tai ylemmän portaan (I 0 > tai I 0 >>) havahtumissignaalien kytkentä jälleenkytkennän ohjauksen AR3-lähtöön SGB/ I>-portaan lukitus ohjaustulon BS kautta 0 SGB/2 I>>-portaan lukitus ohjaustulon BS kautta 0 2 SGB/3 I 0 >-portaan lukitus ohjaustulon BS kautta 0 4 SGB/4 I 0 >>-portaan lukitus ohjaustulon BS kautta 0 8 SGB/5 Mahdollistaa pääasetteluarvojen vaihtamisen tausta-asetteluarvoiksi kytkemällä ohjausjännite BS-ohjaustuloon. 0 6 SGB/6 Itsepidon valinta ylivirtasuojan laukaisusignaalille TS SGB/7 Itsepidon valinta maasulkusuojan laukaisusignaalille TS SGB/8 Itsepitävän lähtöreleen kaukokuittaus ohjaustulon BS kautta 0 28 Tarkistussumma SGB-ohjelmointikytkinryhmän oletusarvoille 0 SGR/ Johtaa I>-portaan havahtumissignaalin SS:een ja AR2:een SGR/2 Johtaa I>-portaan laukaisusignaalin TS2:een 2 SGR/3 Johtaa I>>-portaan havahtumissignaalin SS:een ja AR2:een 0 4 SGR/4 Johtaa I>>-portaan laukaisusignaalin TS2:een 8 SGR/5 Johtaa I 0 >-portaan havahtumissignaalin SS:een ja AR2:een 0 6 SGR/6 Johtaa I 0 >-portaan laukaisusignaalin TS2:een 32 SGR/7 Johtaa I 0 >>-portaan havahtumissignaalin SS:een ja AR2:een 0 64 SGR/8 Johtaa I 0 >>-portaan laukaisusignaalin TS2:een 28 Tarkistussumma SGR-ohjelmointikytkinryhmän oletusarvoille 7 20

21 Kytkin Toiminto Oletus- Painoarvo arvo SGR2/ Johtaa I>-portaan laukaisusignaalin SS2:een SGR2/2 Johtaa I>-portaan laukaisusignaalin AR:een 0 2 SGR2/3 Johtaa I>>-portaan laukaisusignaalin SS2:een 4 SGR2/4 Johtaa I>>-portaan laukaisusignaalin AR:een 0 8 SGR2/5 Johtaa I 0 >-portaan laukaisusignaalin SS2:een 0 6 SGR2/6 Johtaa I 0 >-portaan laukaisusignaalin AR:een 32 SGR2/7 Johtaa I 0 >>-portaan laukaisusignaalin SS2:een 0 64 SGR2/8 Johtaa I 0 >>-portaan laukaisusignaalin AR:een 28 Tarkistussumma SGR2-ohjelmointikytkinryhmän oletusarvoille 65 SGR3/ Johtaa I>-portaan havahtumissignaalin TS:een 0 SGR3/2 Johtaa I>-portaan laukaisusignaalin TS:een 0 2 SGR3/3 Johtaa I>>-portaan havahtumissignaalin TS:een 0 4 SGR3/4 Johtaa I>>-portaan laukaisusignaalin TS:een 0 8 SGR3/5 Johtaa I 0 >-portaan havahtumissignaalin TS:een 0 6 SGR3/6 Johtaa I 0 >-portaan laukaisusignaalin TS:een 0 32 SGR3/7 Johtaa I 0 >>-portaan havahtumissignaalin TS:een 0 64 SGR3/8 Johtaa I 0 >>-portaan laukaisusignaalin TS:een 0 28 Tarkistussumma SGR3-ohjelmointikytkinryhmän oletusarvoille 0 Lähtösignaali SS2 on johdettu suoraan ja lähtösignaali SS kytkimen SGR/ kautta SIGNAL3- lähdölle. Lähtösignaalit TS ja TS2 on kytketty suoraan TRIP-lähdölle ja kytkimen SGR/2 kautta SIGNAL-lähdölle. 2

22 Suunnatun maasulkumodulin SPCS 3C4 SGBkytkinryhmän kytkimillä voidaan ohjata maasulkumodulin havahtumissignaalit jälleenkytkentöjen käynnistyslinjoille. SGB-kytkimillä ohjataan myös ulkoa tulevat lukitustiedot suojarelemodulille. Maasulkumodulin SPCS 3C4 piirilevyllä olevalla kytkinryhmällä SGB voidaan valita seuraavat toiminnot: Kytkin Toiminnot Oletusarvo SGB/ SGB/2 SGB/3 SGB/4 SGB/5 SGB/6 SGB/7 Ohjaa Iϕ>-portaan havahtumistiedon jälleenkytkentöjen käynnistyslinjalle AR3. Linjaa AR3 käytetään tyypillisesti maasulkumodulin alemman portaan pyytämien jälleenkytkentöjen käynnistyslinjana Ohjaa Iϕ>>-portaan havahtumistiedon jälleenkytkentöjen käynnistyslinjalle AR3. 0 Ohjaa Iϕ>>-portaan havahtumistiedon jälleenkytkentöjen käynnistyslinjalle AR 0 Muodostaa BS-lukitustulotiedosta Iϕ>-portaan laukaisun lukitustiedon 0 Muodostaa BS-lukitustulotiedosta Iϕ>>-portaan laukaisun lukitustiedon 0 Muodostaa BS2-lukitustulotiedosta Iϕ>-portaan laukaisun lukitustiedon 0 Muodostaa BS2-lukitustulotiedosta Iϕ>>-portaan laukaisun lukitustiedon 0 SGB/8 Ei käytössä SPAC 535 C:ssä. Tulee olla asennossa 0 0 Huom! Kytkimistä SGB/2 ja SBG/3 vain toinen kerrallaan saa olla asennossa. 22

23 Liittimet ja johdotus Kaikki ulkoiset liitännät suoritetaan takalevyn liitinrimoille. Liitinrima X0 koostuu kiinteistä ruuviliittimistä, jotka on kiinnitetty mittaustulomoduliin. Liitinrimat X X6 ovat irroitettavia ruuviliittimin varustettuja moninapaliittimiä. Irroitettavien liitinrimojen koiraspuolet on kiinnitetty emolevyyn. Naaraspuolet tarvikkeineen kuuluvat kennoterminaalin toimitukseen. Liittimien naarasosan ja koirasosan yhdessäpysyvyys voidaan varmistaa kiinnitystarvikkein ja ruuvein. Mittaustiedot tuodaan liitinrimalle X0. Kuhunkin ruuviliittimeen voidaan kytkeä yksi enintään 4 mm 2 tai kaksi maks. 2,5 mm 2 johdinta. Suojamaa kytketään maadoitusmerkillä varustettuun liittimeen. Suojarelemodulien tulevat ja lähtevät binääritiedot kytketään moninapaliittimiin X ja X2. Lisäksi kennoterminaalin apujännite kytketään liitinrimalle X. Muut binääritiedot, ma-viestit, ja lähtötiedot kytketään moninapaliittimiin X3 X6. Kuhunkin ruuviliittimeen voidaan kytkeä yksi maks.,5 mm 2 tai kaksi maks. 0,75 mm 2 johdinta. Kennoterminaalin takalevyllä on lisäksi RS 485 sarjaportti (Rx/Tx), jonka kautta kennoterminaali liitetään SPA-väylään. Väylän liittämiseen käytetään joko väyläliitäntämodulia SPA-ZC 7_ tai SPA-ZC 2_. Väyläliitäntämoduli SPA-ZC 2_ kytketään takalevyn 9-napaiseen D-tyypin pienoisliittimeen ja kiinnitetään takalevyyn ruuveilla. Väyläliitäntämoduli SPA-ZC7_ kytketään kennoterminaaliin toimitukseen kuuluvalla kaapelilla. SPA-ZC 7_ kiinnitetään ruuveilla esimerkiksi kojeistokaapin seinään. Toinen takalevyn 9-napaisista D-tyypin pienoisliittimistä, joka on merkitty INTERLOCK, on varattu tulevaisuuden tarpeita varten. X6 X5 X4 X Rx Tx X X INTERLOCK Kuva 9. Kennoterminaali SPAC 535 C takaa katsottuna. 23

24 Käyttöönotto Käyttöönotto tulee suorittaa seuraavien ohjeiden ja neuvojen mukaan. Tarkistukset ja 2 tulee suorittaa ennenkuin apujännite kytketään päälle.. Binääritulojen ohjausjännitealue Tarkista tulojen jännitealue, ennenkuin tulokanaville 4 kytketään ohjausjännite. Jännitealue, U aux, on merkitty kennoterminaalin järjestelmäetulevyyn. Katso myös jakso "Tekniset tiedot". 2. Syöttöjännite Tarkista syöttömodulin tulojännitealue, ennenkuin syöttöjännite kytketään päälle. Syöttöjännitealue, U aux, on merkitty kennoterminaalin järjestelmäetulevyyn. Katso myös jakso "Tekniset tiedot". 3. Ohjausmodulin ohjelmointi Kaikille parametreille on tallennettu oletusarvot EEPROM-muistiin tehdaskoestuksen yhteydessä. Kaikki oletusarvot selitetään ohjausmodulin SPTO 6D3 käyttöohjeessa. Jos parametrien oletusarvot eivät sovi, voidaan seuraavat parametrit asetella: - Konfigurointi; käyttäjän määrittelemä konfiguraatio - Lukitus; käyttäjän määrittelemät lukitukset - OPEN- ja CLOSE-lähdöt; pulssinpituus - Jälleenkytkentä; jälleenkytkennät, jännitteettömät ajat, lukitusajat, käynnistysviive - Mittaukset; ensiövirta- ja -jännitemuuntajien muuntosuhteet, pätö- ja loistehonmittauksen asettelut,energianmittauksen asettelut - Tulokanavat 8 7; polariteetit, lähdön aktivoinnin asettelut - tapahtumaraportointi; tapahtumapeite, tapahtumaraportoinnin viiveet Parametrien asettelut voidaan tehdä etulevyn RS 232-portin kautta tai takalevyn RS 485- portin kautta käyttäen SPA-protokollaa. Asetteluohjeet annetaan ohjausmodulin SPTO 6D3 käyttöohjeessa. 4. Suojarelemodulien SPCJ 4D29 ja SPCS 3C4 asettelut Tehdaskoestuksen yhteydessä kaikki ylivirta- ja maasulkusuojaukseen kuuluvat kytkimet on aseteltu oletusasentoon, katso jakso "Toimimodulien välinen signaalinvaihto". Yhdistetyssä ylivirta- ja maasulkumodulissa SPCJ 4D29 kaikki virta- ja aika-arvot on aseteltu minimiarvoihin. SPCJ 4D29:n oletusarvojen tarkistussummat eri kytkinryhmille ovat seuraavat: Kytkinryhmä SGF 0 SGF2 0 SGB 0 SGR 7 SGR2 65 SGR3 0 Tehdaskoestuksen yhteydessä suunnatun maasulkumodulin SPCS 3C4 asettelunupit käännetään keskiasentoon ja kaikki etulevyn SG-kytkimet käännetään asentoon 0. SPCS 3C4:n piirilevyllä sijaitsevan SGB-kytkinryhmän oletusasettelut on selvitetty jaksossa "Toimimodulien välinen signaalinvaihto". Käytettäessä jälleenkytkentöjä tai suojarelemodulien ulkoisia lukituksia tulee tarkastaa ylivirta- ja maasulkumodulin SPCJ 4D29 kytkinryhmien SGB, SGR...3 ja SGF2 kytkinten asennot ja suunnatun maasulkumodulin SPCS 3C4 kytkinryhmän SGB kytkinten asennot. Yhdistetyn ylivirta- ja maasulkumodulin SPCJ 4D29 asettelut voidaan tehdä käyttäen modulin etupanelissa olevia ohjauspainikkeita. Asettelut voidaan suorittaa myös ohjausmodulin etupanelin RS232-portin tai kennoterminaalin takalevyn RS485-portin kautta. Suojarelemodulien kaikkien kytkinryhmien kytkinten tarkat toiminnot selostetaan yhdistetyn ylivirta- ja maasulkurelemodulin SPCJ 4D29 ja suunnatun maasulkurelemodulin SPCS 3C4 käyttöohjeissa. Σ 24

25 Tekniset tiedot (päivitetty ) Mittaustulot Nimellisvirta A 5 A Terminen virtakestoisuus - jatkuva 4 A 20 A - s ajan 00 A 500 A Dynaaminen virtakestoisuus - puolijakson arvo 250 A 250 A Tuloimpedanssi <00 mω <20 mω Nimellisjännite 00 V ja 0 V Jatkuva jännitekestoisuus 2 x U n Tehonkulutus nimellisjännitteellä <0,5 VA Nimellistaajuus, tilauksen mukaan 50 Hz tai 60 Hz ma-tulot (vain mittausmodulin SPTM 8A yhteydessä) Liitinnumerot - pätöteho X6/7-8 - loisteho X6/9-0 Tulovirran alue ma Ohjausmodulin binääritulot Liitinnumerot - kanavat 7, nelinapatulot X3/-2, -3, -4, -5, X4/-2, -3, -4, -5, X5/-2, -3, -4, -5, 6-7, kanavat 8 4, yksittäiskosketintulot X3/6-7,6-8, 9-0 X4/6-7,6-8, 9-0 X5/9-0 Ohjausjännitealue - I/O-moduli SPTR 4D V- - I/O-moduli SPTR 4D V- Virrankulutus ~2 ma Suojarelemodulien binääritulot Tuloliittimet - lukitustulot X2/0-, -2 - maasulkusuojan peruskulman ohjaus X/-2 Ohjausjännitealueet V- tai V~ Virrankulutus ~2 ma Energiapulssien laskuritulo (tulokanava ) Liitinnumerot X4/6-8 Suurin sallittu taajuus 25 Hz Ohjausjännitealueet - I/O-moduli SPTR 4D V- - I/O-moduli SPTR 4D V- Virrankulutus ~2 ma 25

26 Ulkoinen jälleenkytkennän estotulo (tulokanava 0) Liitinnumerot X4/6-7 Ohjausjännitealue - I/O-moduli SPTR 4D V- - I/O-moduli SPTR 4D V- Virrankulutus ~2 ma Ulkoinen jälleenkytkennän käynnistystulo (tulokanava 4) Liitinnumerot X5/9-0 Ohjausjännitealue - I/O-moduli SPTR 4D V- - I/O-moduli SPTR 4D V- Virrankulutus ~2 ma Kosketinlähdöt Ohjauslähdöt X/3-4, 6-7 X3/-2, 3-4, 5-6, 7-8 X4/-2, 3-4, 5-6, 7-8 X5/-2, 3-4, 5-6, nimellisjännite 250 V~tai - - jatkuva kestoisuus 5 A - kytkentä, 0,5 s 30 A - kytkentä, 3,0 s 5 A - katkaisukyky tasavirralla, kun ohjauspiirin aikavakio L/R 40 ms ohjausjännitteillä -220 V- A -0 V- 3 A - 48 V- 5 A - toimintaperiaate, kun ohjaus tulee ohjausmodulilta pulssiohjaus, pulssinpituus 0, 00 s Hälytyslähdöt X/8-9-0 X2/-2-3, 4-5-6, 7-8-9, X6/-2, nimellisjännite 250 V~tai - - jatkuva kestoisuus 5 A - kytkentä, 0,5 s 0 A - kytkentä, 3,0 s 8 A - katkaisukyky tasavirralla, kun ohjauspiirin aikavakio L/R 40 ms ohjausjännitteillä V- 0,5 A - 0 V- 0,25 A - 48 V- A Syöttöjännite Syöttömodulit ja syöttöjännitealueet - SPGU 240A V~ tai - - SPGU 48B V- Tehonkulutus lepotilassa/toiminnassa ~5 W/~20 W 26
