Säätökeskus RVA36.531

Koko: px
Aloita esitys sivulta:

Download "Säätökeskus RVA36.531"

Transkriptio

1 Säätökeskus Asennusohje 1. Johdanto Tämä ohje koskee säätökeskusta joka on tarkoitettu lämmönsäätöön pientaloissa jossa on vesikiertoinen lämmitysjärjestelmä.ohje tulee säilyttää lähellä säädintä.. Säätökeskus säätää lämmityspiirin venttiilitoimilaitetta (3-piste ohjaus)- säätötoimintaan kuuluu myös kiertovesipumpun ohjaus sekä jäätymissuojatoiminto poissaolo jaksolla.säätökeskuksessa on sisäänrakennettu aikaohjelma.vaihtokytkentä mukavuuslämpötilan ja alennetun lämpötilan välillä tapahtuu automaattisesti aikaohjelman ohjaamana Z01 Fig. 1 Kohta Huonelämpötilan asetusnuppi Asetusnäppäimet Rivinäppäimet Näyttö Käyttötapa painikkeet Toimilaitteen käsikäytön aktivointi Toiminto Asetellaan huonlämpötilan asetusarvo Arvojen asettaminen Rivien asettaminen Voidaan lukea asetukset Käyttötavan valinta: Automaatti Jatkuva mukavuuslämpötila Pois päältä Huoltotyökalua varten 1

2 2. Sähkö johdotukset Sähköjohtojen valinta ja kytkentä on tehtävä paikallisten määräysten mukaan.. Heikkovirtajohtoja saa käyttää ainoastaan antureihin. Sallitut antureiden kaapelinpituudet ovat seuraavat: Cu- kaapeli Ø 0,6 mm² maks. 20 m Cu- kaapeli Ø 1,0 mm² maks. 80 m CU- kaapeli Ø 1,5 mm² maks. 120m Anturikaapeleita ei saa niputtaa yhteen verkkovirtakaapeleiden kanssa. 3. Asennus 3.1 Säätökeskus Valitse asennuspaikka lähellä kattilaa tai säätöventtiiliä, niin että säätökeskus ei ole alttiina liian korkealle lämpötilalle (maks.. 60 C) tai vesiroiskeille. Avaa säätökeskuksen kansiosa ruuvimeisselillä oikealta puolelta.poista kansiosa pohjaosasta, pohjaosan asennuksen helpottamiseksi.käytä kaapeliläpivientejä(kuva 2 ja 3). Kuva. 2 Kuva. 3 Kuva. 4 kytkentä on valmis. Sulje kansi kun

3 3.2 Menoveden lämpötilaanturi QAD26.. Menoveden lämpötilaanturi kiinnitetään säätöventtiilin ja mahdollisen kiertovesipumpun jälkeen menovesiputkeen. Poista n. 70 mm putken lämpöeristeestä ja poista myös mahdollinen maali tai hapettuma putken pinnasta. 3.3 Ulkolämpötilaanturi QAC32 Kiinnitä anturi mukana seuraavalla teräsnauhalla putken ympäri. Ulkolämpötilaanturi sijoitetaan jos mahdollista kiinteistön pohjoisseinälle ja niin korkealle että se ei joudu ilkivallan kohteeksi. Sijoitus lähelle lämpöä tuottavista kohteista kuten ikkunat, ovet, jne Venttiilitoimilaite SSY SQK349.. Asenna venttiilitoimilaite säätöventtiiliin mukana olevan asennusohjeen mukaisesti. 3

4 4. Sähköinen asennus, kytkentä 4.1 Kenttälaitteiden kytkentä M B TE1 M B9 TE9 M B1 B9 (M) (2) (1) 2455 N L Y1 (2) Y2 (3) F2 (F) F6 (F) Q2 (2) TC1 N Y1 TV1 N Y2 P1 L TE1 TE9 TC1 P1 TV1 Menoveden lämpötilaanturi QAD26... Ulkolämpötilaanturi QAC31.. Säätökeskus Kiertovesipumppu Venttiilitoimilaite

5 5. Säätökeskuksen ohjelmointi ja käyttö 5.1 Käyttö Käyttötavat valitaan painonapein säätökeskuksen yläosassa Käyttötapa Toiminnot Automaattikäyttö Lämmitys aikaohjelman mukaan (rivi 5 11) Asetusarvot lämmitysohjelmien mukaan Suojaustoiminnot aktiivisia Jatkuva mukavuuslämpötila Lämmitys ilman aikaohjelma Asetusarvo käsinupista Suojaustoiminnot aktiivisia POIS Lämmitys pois päältä Asetusarvo jäätymissuojauksen mukaan Suojaustoiminnot aktiivisia Parametriasetukset Käyttätavan indikointi Avaa loppukäyttäjätaso: Paina näppäintä tai ja aseta haluttu arvo näppäimillä. Sulje loppukäyttäjätaso: Paina käyttötapapainiketta painella niin säädin palaa perustilaan 8 min. kuluttua). Valitun käyttötavan painike on valaistu. (jos ei mitään näppäintä 5.2 Lämmityksen asetusarvot 3 erilaista asetusarvoa lämmitykselle. Normaali mukavuuslämpötila Alennettu huonelämpötila (asetus rivillä 14) Jäätymissuojaus (asetus rivillä15). Asetus Normaali mukavuuslämpötilan asetusarvo asetetaan suoraan säätimen etuosassa olevalla käsinupilla Alue Yksikköt Perusaaetus g C C 5

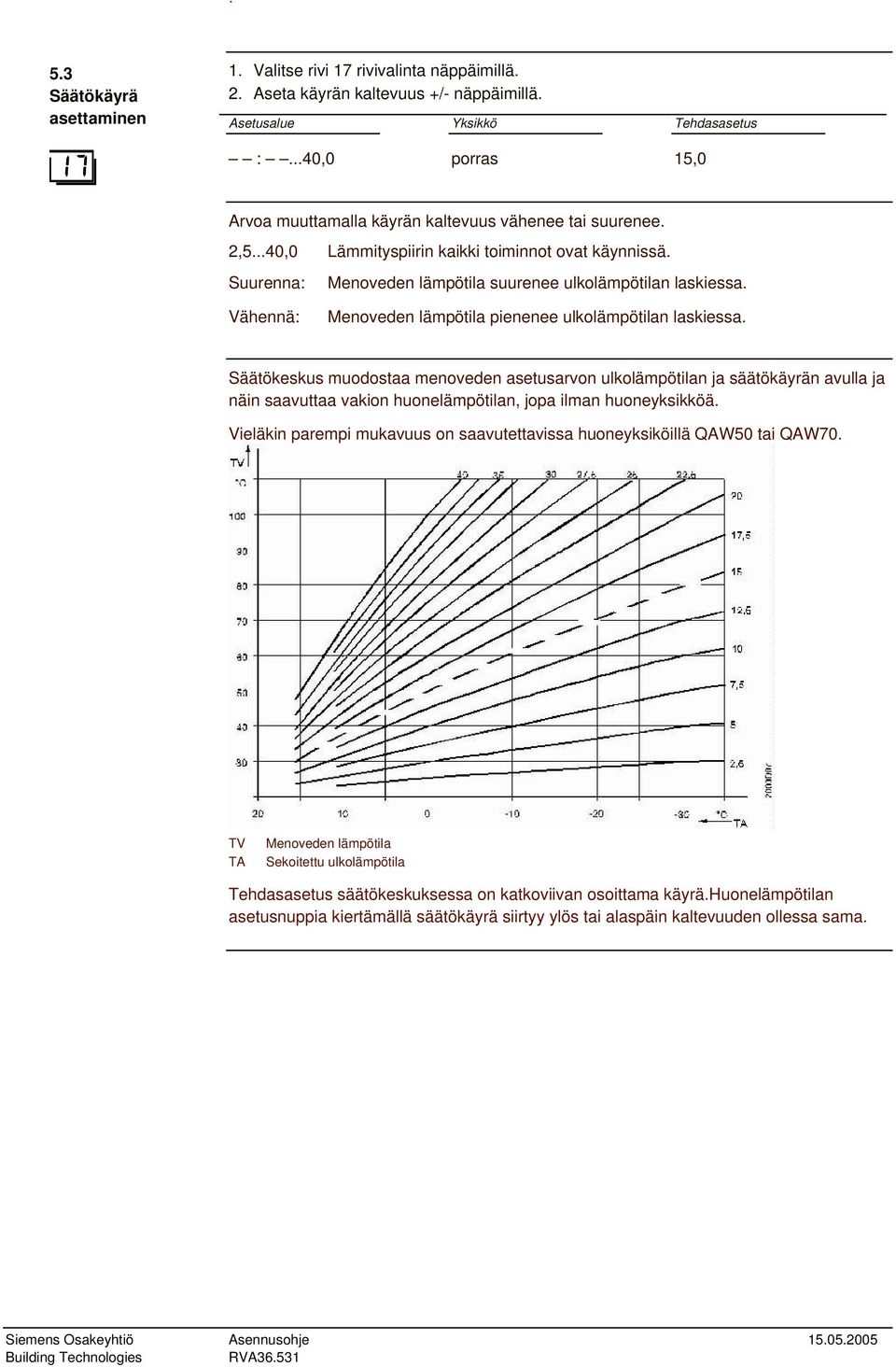

6 . 5.3 Säätökäyrä asettaminen 1. Valitse rivi 17 rivivalinta näppäimillä. 2. Aseta käyrän kaltevuus +/- näppäimillä. Asetusalue Yksikkö Tehdasasetus :...40,0 porras 15,0 Arvoa muuttamalla käyrän kaltevuus vähenee tai suurenee. 2,5...40,0 Lämmityspiirin kaikki toiminnot ovat käynnissä. Suurenna: Menoveden lämpötila suurenee ulkolämpötilan laskiessa. Vähennä: Menoveden lämpötila pienenee ulkolämpötilan laskiessa. Säätökeskus muodostaa menoveden asetusarvon ulkolämpötilan ja säätökäyrän avulla ja näin saavuttaa vakion huonelämpötilan, jopa ilman huoneyksikköä. Vieläkin parempi mukavuus on saavutettavissa huoneyksiköillä QAW50 tai QAW70. TV TA Menoveden lämpötila Sekoitettu ulkolämpötila Tehdasasetus säätökeskuksessa on katkoviivan osoittama käyrä.huonelämpötilan asetusnuppia kiertämällä säätökäyrä siirtyy ylös tai alaspäin kaltevuuden ollessa sama.

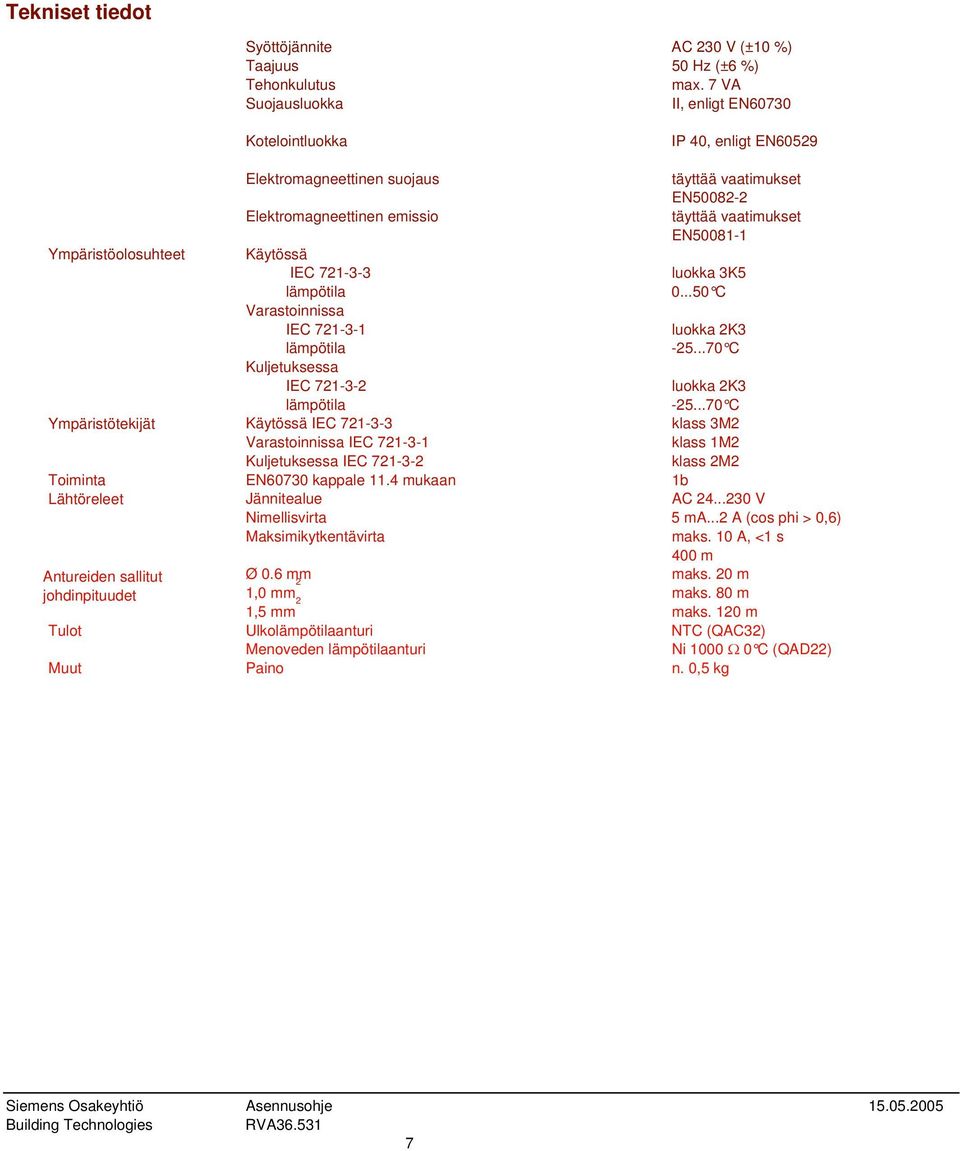

7 Tekniset tiedot Syöttöjännite AC 230 V (±10 %) Taajuus 50 Hz (±6 %) Tehonkulutus max. 7 VA Suojausluokka II, enligt EN60730 Kotelointluokka IP 40, enligt EN60529 Elektromagneettinen suojaus täyttää vaatimukset EN Elektromagneettinen emissio täyttää vaatimukset EN Ympäristöolosuhteet Käytössä IEC luokka 3K5 lämpötila C Varastoinnissa IEC luokka 2K3 lämpötila C Kuljetuksessa IEC luokka 2K3 lämpötila C Ympäristötekijät Käytössä IEC klass 3M2 Varastoinnissa IEC klass 1M2 Kuljetuksessa IEC klass 2M2 Toiminta EN60730 kappale 11.4 mukaan 1b Lähtöreleet Jännitealue AC V Nimellisvirta 5 ma...2 A (cos phi > 0,6) Maksimikytkentävirta maks. 10 A, <1 s 400 m Antureiden sallitut Ø 0.6 mm maks. 20 m johdinpituudet 1,0 mm 2 maks. 80 m 1,5 mm 2 maks. 120 m Tulot Ulkolämpötilaanturi NTC (QAC32) Menoveden lämpötilaanturi Ni 1000 Ω 0 C (QAD22) Muut Paino n. 0,5 kg 7

8 6. Toiminnan tarkastus Toiminnan tarkastus ja käyttöönotto ei tulisi tehdä jos ulkolämpötila ylittää 22 ºC. 6.1 Toimilaitteen tarkastus Tarkasta säätöventtiilin kytkentä Tarkasta että säätöventtiili liikkuu 6.2 Lattialämmityksessä huomioitavaa Tarkasta että menoveden lämpötila ei käyttöönotto vaiheessa nouse liian korkealle (maks.n. 55 ºC. Yleensä menovesi ei saa ylittää tätä lämpötilaa). Jos lämpötila on korkeampi: sulje säätöventtiili käsin. 7.Säätökeskuksen käyttöönotto 7.1 Säätökeskus 1. Näppäimet katso kuva sivulla Aseta huonelämpötilan asetusarvonuppi arvoon 26 ºC. 3. Kytke virta 4. Venttiilitoimilaitteen tulisi nyt käynnistyä ja liikkua kohti auki asentoa. 5. Aseta huonelämpötilan asetusarvonuppi arvoon 8 ºC 6. Venttiilitoimilaitteen tulisi nyt käynnistyä ja liikkua kohti kiinni asentoa 7. Aseta käyttötapa (kts kuva. 1) asentoon 8. Venttiilitoimilaitteen tulee nyt liikkua kohti kiinni täysin kiinni asentoa. Käyttötavan kytkin (kts kuva. 1) asetetaan haluttuun tilaan. Laitostyyppi RVA36 B1 A6 Lämmityspiirin säätö sekoitusventtiilillä. Q2 Y1 2373S03

9 Mitat Säätökeskus RVA Ulkolämpötilaanturi QAC32 Huoneyksikkö QAW50 Huoneyksikkö QAW70 9
