Modulaatio-ohjauksen käyttölaite AME 435 QM

Koko: px
Aloita esitys sivulta:

Download "Modulaatio-ohjauksen käyttölaite AME 435 QM"

Transkriptio

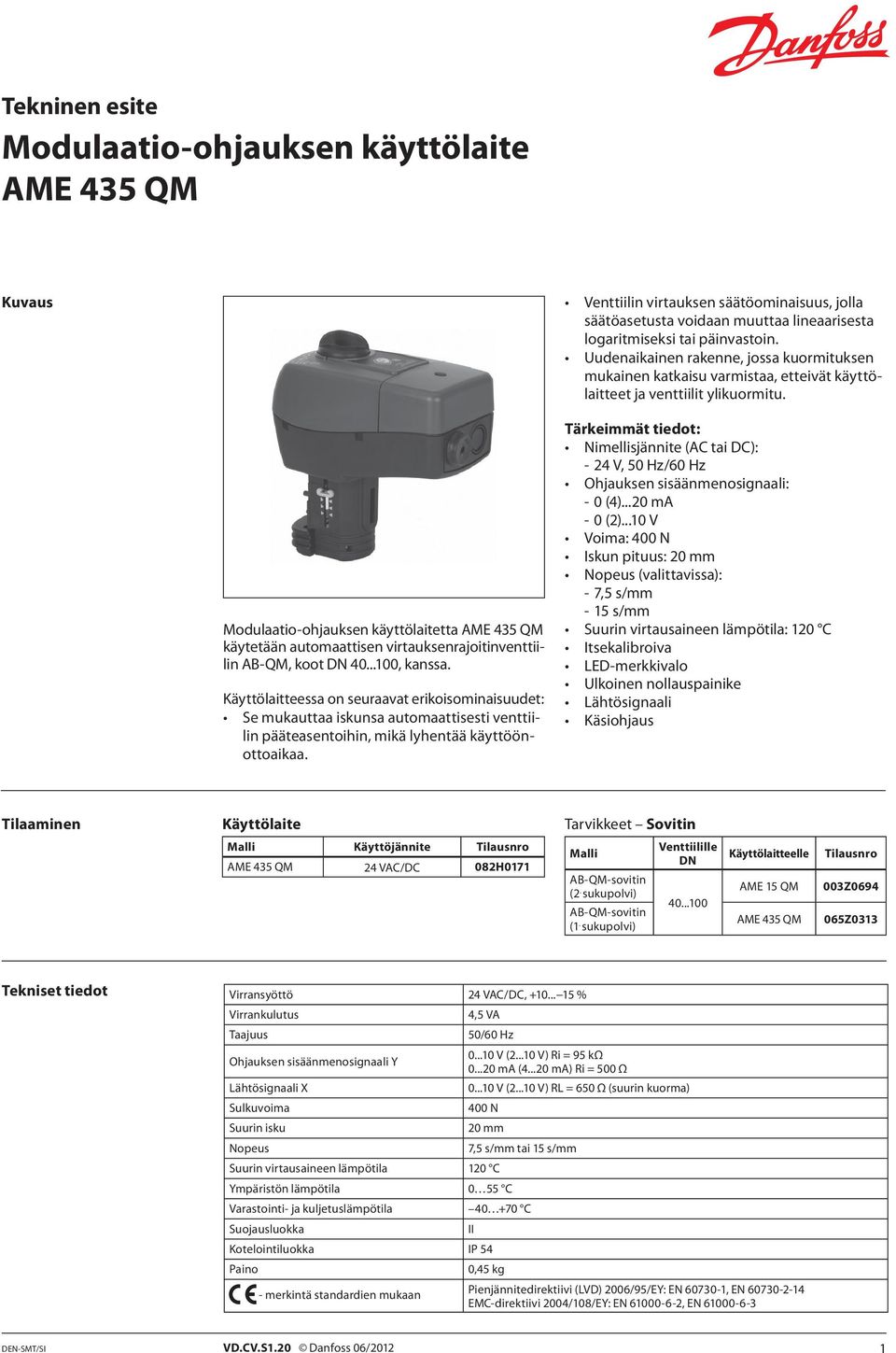

1 Modulaatio-ohjauksen käyttölaite AME 435 QM Kuvaus Venttiilin virtauksen säätöominaisuus, jolla säätöasetusta voidaan muuttaa lineaarisesta logaritmiseksi tai päinvastoin. Uudenaikainen rakenne, jossa kuormituksen mukainen katkaisu varmistaa, etteivät käyttölaitteet ja venttiilit ylikuormitu. Modulaatio-ohjauksen käyttölaitetta AME 435 QM käytetään automaattisen virtauksenrajoitinventtiilin AB-QM, koot DN , kanssa. Käyttölaitteessa on seuraavat erikoisominaisuudet: Se mukauttaa iskunsa automaattisesti venttiilin pääteasentoihin, mikä lyhentää käyttöönottoaikaa. Tärkeimmät tiedot: Nimellisjännite (AC tai DC): - 24 V, 50 Hz/60 Hz Ohjauksen sisäänmenosignaali: - 0 (4)...20 ma - 0 (2)...10 V Voima: 400 N Iskun pituus: 20 mm Nopeus (valittavissa): - 7,5 s/mm - 15 s/mm Suurin virtausaineen lämpötila: 120 C Itsekalibroiva LED-merkkivalo Ulkoinen nollauspainike Lähtösignaali Käsiohjaus Tilaaminen Käyttölaite Tarvikkeet Sovitin Malli Käyttöjännite Tilausnro AME 435 QM 24 VAC/DC 082H0171 Malli AB-QM-sovitin (2. sukupolvi) AB-QM-sovitin (1. sukupolvi) Venttiilille DN Käyttölaitteelle AME 15 QM AME 435 QM Tilausnro 003Z Z0313 Tekniset tiedot Virransyöttö 24 VAC/DC, % Virrankulutus 4,5 VA Taajuus 50/60 Hz Ohjauksen sisäänmenosignaali Y V ( V) Ri = 95 kω ma ( ma) Ri = 500 Ω Lähtösignaali X V ( V) RL = 650 Ω (suurin kuorma) Sulkuvoima 400 N Suurin isku 20 mm Nopeus 7,5 s/mm tai 15 s/mm Suurin virtausaineen lämpötila 120 C Ympäristön lämpötila 0 55 C Varastointi- ja kuljetuslämpötila C Suojausluokka II Kotelointiluokka IP 54 Paino 0,45 kg - merkintä standardien mukaan Pienjännitedirektiivi (LVD) 2006/95/EY: EN , EN EMC-direktiivi 2004/108/EY: EN , EN DEN-SMT/SI VD.CV.S1.20 Danfoss 06/2012 1

2 Asentaminen Mekaaninen asennus Käyttölaite voidaan kiinnittää venttiiliin ilman työkaluja. Käyttölaite voidaan asentaa venttiiliin vaakasuoraan tai ylöspäin. Sitä ei saa asentaa alaspäin. Käyttölaitetta ei saa asentaa räjähdysherkkään ympäristöön eikä ympäristöön, jossa lämpötila on alle 0 C tai yli 55 C. Käyttölaitetta ei myöskään saa altistaa höyry- tai vesisuihkulle tai tippuvalle nesteelle Huomautus: Käyttölaitetta voidaan kääntää enintään 360 venttiilin karaan nähden löysäämällä kiinnikettä. Kiristä kiinnike, kun käyttölaite on oikeassa asennossa. Sähköasennus Sähkökytkentöihin päästään käsiksi poistamalla käyttölaitteen kansi. Kaapeliläpivientejä varten on kaksi kierteetöntä aukkoa (Ø 16 ja yhdistetty Ø16/20). Toinen aukko on varustettu läpivientikumilla ja toinen aukko on avausvalmis. Huomautus: Käytettävä kaapeli ja kaapeliläpivienti eivät saa vaarantaa käyttölaitteen IP-luokitusta. Varmista, että liittimiin ei kohdistu rasitusta. Toimitukseen sisältyvä läpivientikumi ei vaaranna IP-luokitusta, mutta se ei toimi pienjännitedirektiivin mukaisena vedonpoistajana. Noudata myös paikallisia sääntöjä ja määräyksiä. Käyttöönotto Viimeistele mekaaniset ja sähköiset asennukset, aseta hyppy- ja DIP-kytkimet oikeisiin asentoihin ja tee tarvittavat tarkistukset ja testit: Kytke virta. Huomaa, että käyttölaite suorittaa automaattisen kalibrointitoiminnon. Aseta oikea ohjaussignaali ja tarkista, että - kytkimen 7 asetus on oikea - käyttölaite ajaa venttiiliä koko iskunpituudelta. Laite on nyt täysin käyttövalmis. Automaattinen kalibrointitoiminto Käyttölaite mukauttaa iskunsa automaattisesti venttiilin pääteasentoihin, kun - laitteeseen kytketään virta ensimmäisen kerran - STAND BY/RESET -painiketta painetaan viiden sekunnin ajan. Venttiilin koko iskunpituuden testaaminen Käyttölaite voidaan ajaa täysin avoimeen tai suljettuun asentoon kytkemällä SN liittimeen 1 tai 3. Hävittäminen Käyttölaite on purettava ja puretut osat on lajiteltava asianmukaisesti ennen hävittämistä. 2 VD.CV.S1.20 Danfoss 06/2012 DEN-SMT/SI

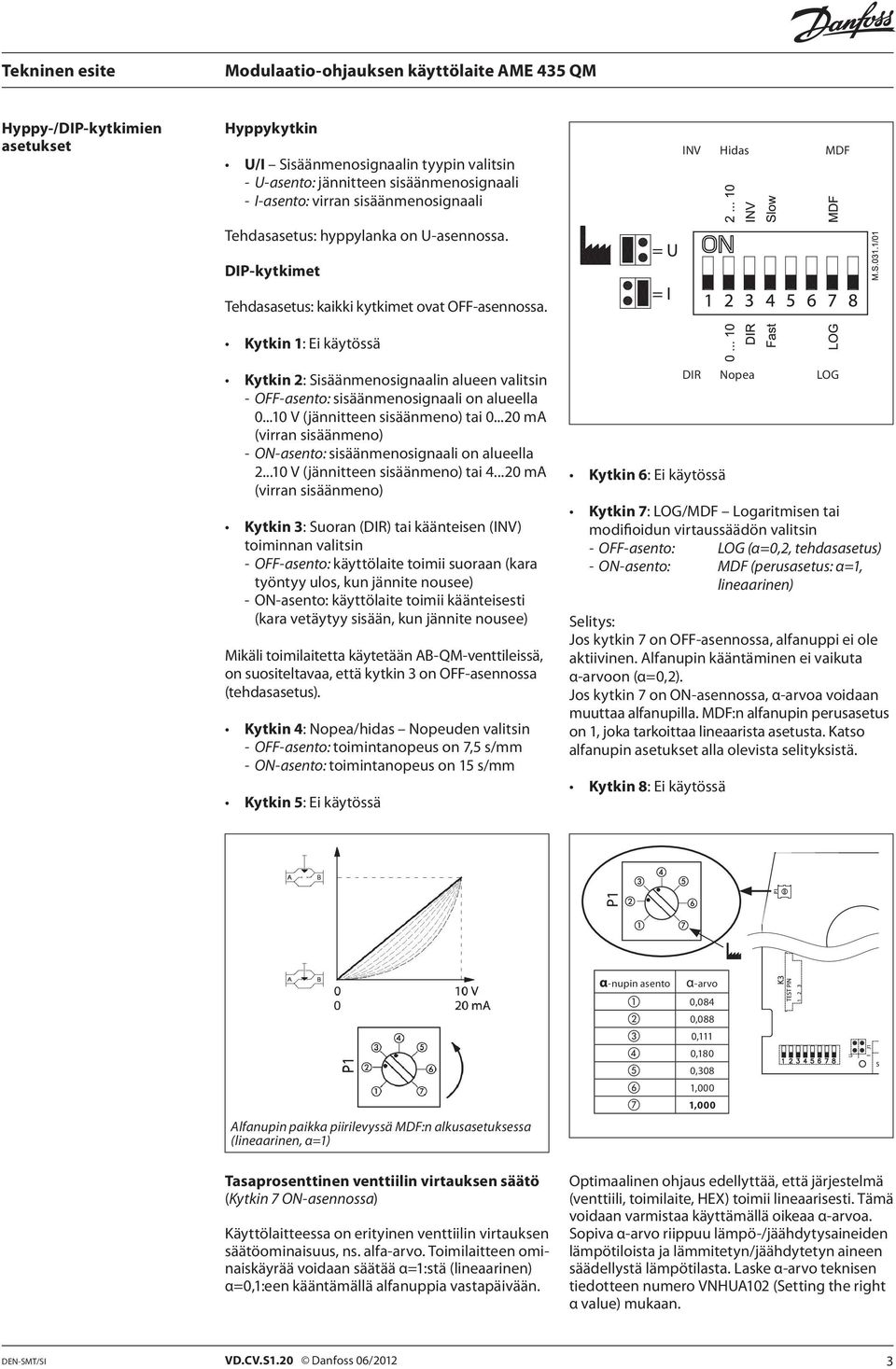

3 Hyppy-/DIP-kytkimien asetukset Hyppykytkin U/I Sisäänmenosignaalin tyypin valitsin - U-asento: jännitteen sisäänmenosignaali - I-asento: virran sisäänmenosignaali INV Hidas MDF Tehdasasetus: hyppylanka on U-asennossa. DIP-kytkimet Tehdasasetus: kaikki kytkimet ovat OFF-asennossa. Kytkin 1: Ei käytössä Kytkin 2: Sisäänmenosignaalin alueen valitsin - OFF-asento: sisäänmenosignaali on alueella V (jännitteen sisäänmeno) tai ma (virran sisäänmeno) - ON-asento: sisäänmenosignaali on alueella V (jännitteen sisäänmeno) tai ma (virran sisäänmeno) Kytkin 3: Suoran (DIR) tai käänteisen (INV) toiminnan valitsin - OFF-asento: käyttölaite toimii suoraan (kara työntyy ulos, kun jännite nousee) - ON-asento: käyttölaite toimii käänteisesti (kara vetäytyy sisään, kun jännite nousee) Mikäli toimilaitetta käytetään AB-QM-venttileissä, on suositeltavaa, että kytkin 3 on OFF-asennossa (tehdasasetus). Kytkin 4: Nopea/hidas Nopeuden valitsin - OFF-asento: toimintanopeus on 7,5 s/mm - ON-asento: toimintanopeus on 15 s/mm Kytkin 5: Ei käytössä DIR Kytkin 6: Ei käytössä Kytkin 7: LOG/MDF Logaritmisen tai modifioidun virtaussäädön valitsin - OFF-asento: LOG (α=0,2, tehdasasetus) - ON-asento: MDF (perusasetus: α=1, lineaarinen) Selitys: Jos kytkin 7 on OFF-asennossa, alfanuppi ei ole aktiivinen. Alfanupin kääntäminen ei vaikuta α-arvoon (α=0,2). Jos kytkin 7 on ON-asennossa, α-arvoa voidaan muuttaa alfanupilla. MDF:n alfanupin perusasetus on 1, joka tarkoittaa lineaarista asetusta. Katso alfanupin asetukset alla olevista selityksistä. Kytkin 8: Ei käytössä Nopea LOG Alfanupin paikka piirilevyssä MDF:n alkusasetuksessa (lineaarinen, α=1) α-nupin asento α-arvo 1 0, , , , , , ,000 Tasaprosenttinen venttiilin virtauksen säätö (Kytkin 7 ON-asennossa) Käyttölaitteessa on erityinen venttiilin virtauksen säätöominaisuus, ns. alfa-arvo. Toimilaitteen ominaiskäyrää voidaan säätää α=1:stä (lineaarinen) α=0,1:een kääntämällä alfanuppia vastapäivään. Optimaalinen ohjaus edellyttää, että järjestelmä (venttiili, toimilaite, HEX) toimii lineaarisesti. Tämä voidaan varmistaa käyttämällä oikeaa α-arvoa. Sopiva α-arvo riippuu lämpö-/jäähdytysaineiden lämpötiloista ja lämmitetyn/jäähdytetyn aineen säädellystä lämpötilasta. Laske α-arvo teknisen tiedotteen numero VNHUA102 (Setting the right α value) mukaan. DEN-SMT/SI VD.CV.S1.20 Danfoss 06/2012 3

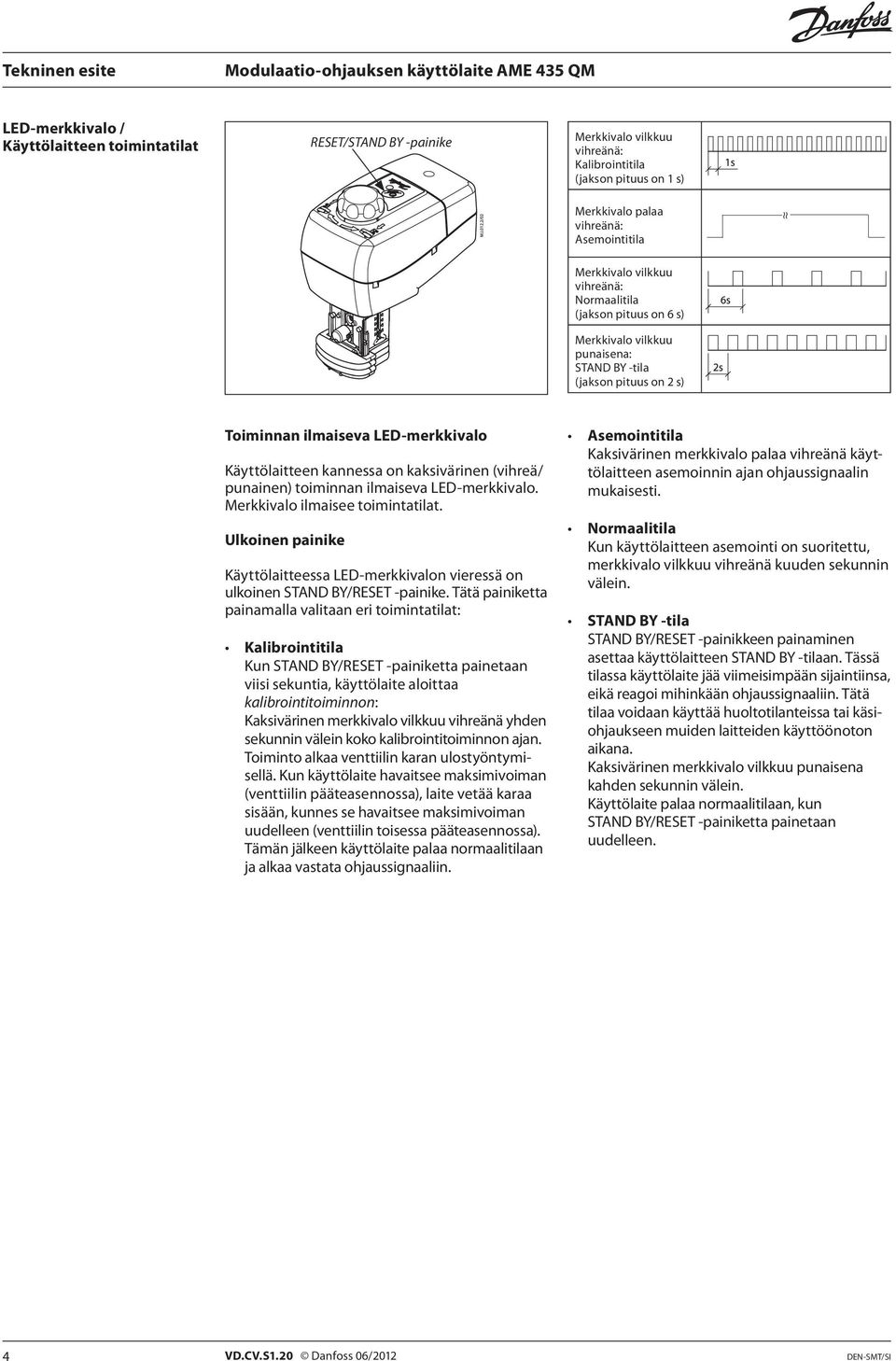

4 LED-merkkivalo / Käyttölaitteen toimintatilat RESET/STAND BY -painike Merkkivalo vilkkuu vihreänä: Kalibrointitila (jakson pituus on 1 s) Merkkivalo palaa vihreänä: Asemointitila Merkkivalo vilkkuu vihreänä: Normaalitila (jakson pituus on 6 s) Merkkivalo vilkkuu punaisena: STAND BY -tila (jakson pituus on 2 s) Toiminnan ilmaiseva LED-merkkivalo Käyttölaitteen kannessa on kaksivärinen (vihreä/ punainen) toiminnan ilmaiseva LED-merkkivalo. Merkkivalo ilmaisee toimintatilat. Ulkoinen painike Käyttölaitteessa LED-merkkivalon vieressä on ulkoinen STAND BY/RESET -painike. Tätä painiketta painamalla valitaan eri toimintatilat: Kalibrointitila Kun STAND BY/RESET -painiketta painetaan viisi sekuntia, käyttölaite aloittaa kalibrointitoiminnon: Kaksivärinen merkkivalo vilkkuu vihreänä yhden sekunnin välein koko kalibrointitoiminnon ajan. Toiminto alkaa venttiilin karan ulostyöntymisellä. Kun käyttölaite havaitsee maksimivoiman (venttiilin pääteasennossa), laite vetää karaa sisään, kunnes se havaitsee maksimivoiman uudelleen (venttiilin toisessa pääteasennossa). Tämän jälkeen käyttölaite palaa normaalitilaan ja alkaa vastata ohjaussignaaliin. Asemointitila Kaksivärinen merkkivalo palaa vihreänä käyttölaitteen asemoinnin ajan ohjaussignaalin mukaisesti. Normaalitila Kun käyttölaitteen asemointi on suoritettu, merkkivalo vilkkuu vihreänä kuuden sekunnin välein. STAND BY -tila STAND BY/RESET -painikkeen painaminen asettaa käyttölaitteen STAND BY -tilaan. Tässä tilassa käyttölaite jää viimeisimpään sijaintiinsa, eikä reagoi mihinkään ohjaussignaaliin. Tätä tilaa voidaan käyttää huoltotilanteissa tai käsiohjaukseen muiden laitteiden käyttöönoton aikana. Kaksivärinen merkkivalo vilkkuu punaisena kahden sekunnin välein. Käyttölaite palaa normaalitilaan, kun STAND BY/RESET -painiketta painetaan uudelleen. 4 VD.CV.S1.20 Danfoss 06/2012 DEN-SMT/SI

5 Manuaalinen ohitus Manuaalinen ohitus suoritetaan käyttölaitteen kotelossa olevalla säätönupilla seuraavasti: Katkaise virransyöttö tai paina STAND BY/ RESET -painiketta. Säädä venttiilin asento säätönupilla (huomioi pyörimissuunta). Kun manuaalinen ohitus ei ole tarpeen: Kytke virransyöttö tai paina STAND BY/RESET -painiketta uudelleen. Huomautus: Kun manuaalista ohitusta on käytetty, lähtösignaali (X) ei ole oikea, ennen kuin käyttölaite saavuttaa pääteasentonsa. Johdotus Vain 24 VAC/DC SP SN Y X 24 VAC/DC... Virransyöttö 0 V... Tavallinen V... Sisäänmenosignaali ( V) ma ( ma) V... Lähtösignaali ( V) 1, 3 Ohituksen sisäänmenosignaali virransyöttö Toimilaite voidaan ajaa täysin avoimeen asentoon kytkemällä SN liittimeen 1 tai täysin suljettuun asentoon kytkemällä SN liittimeen 3. Signaali 1 voidaan kytkeä termostaattiin jäätymisen ja signaali 3 ylikuumenemisen estämiseksi. Johtojen pituus Johtojen suositeltu poikkipinta-ala alas ylös m 0,75 mm 2 > 50 m 1,5 mm 2 Tärkeää: AME 435QM soveltuu vain modulaatioohjaukseen. Käytä kolmipisteohjaukseen AMV 435:tä (082H0162/163). Modulaatio-ohjausta suositellaan käytettäväksi AB-QM:n kanssa. DEN-SMT/SI VD.CV.S1.20 Danfoss 06/2012 5

6 Käyttölaitteen ja venttiilin yhdistelmät AME 435 QM + AME 435 QM + AME 435 QM + AB-QM (DN 40/50) AB-QM (DN 50) AB-QM (DN ) Mitat 6 VD.CV.S1.20 Danfoss 06/2012 DEN-SMT/SI

7 DEN-SMT/SI VD.CV.S1.20 Danfoss 06/2012 7

8 8 VD.CV.S1.20 Produced by Danfoss A/S 06/2012
