1 KÄYTTÖOHJE ILMAVERHOT vesilämmitys R 55 MAN. / AUT. Jäätymissuoja-anturi Termostaatti 0-0 V BMS ON-OFF OVIKOSKETIN 0-0 V ON-OFF BMS -REPORT OUT IN IN IN OUT Ovikosketin mek. / magn. OUT J4 J6 J5 J6 OHJAUS Max 0 kojetta AUX L N PE 230 V ac 0-0 V ON-OFF Venttiili L N PE 230 V ac M

2 KÄYTTÖOHJE - R 55 JÄRJESTELMÄN OHJAUS A Käsikäyttö - ilmavirran voimakkuus mukautetaan asennuspaikan ja ilmaston olosuhteisiin B-- Automaattinen käyttö Ilmaverhon toimintaa ohjaa ulkoinen viesti ovikoskettimesta tai huonetermostaatista TA < TS Ovi aukeaa - Ilmaverho käy ohjelmoidulla ilmavirralla Ovi sulkeutuu - Jälkikäyntitila: toiminta jatkuu ohjelmoidulla ilmavirralla Jälkikäyntiajan kuluttua loppuun ilmaverho palaa valmiustilaan TA =/> TS TA < TS Sisälämpötila saavuttaa asetetun tason (Ts) Puhaltimet pysähtyvät Lämpötila laskee alle asetetun tason (Ts) Järjestelmä aktivoituu valmiustilaan (vaihe ) Ovi aukeaa - Ilmaverho käy jälleen ohjelmoidulla ilmavirralla

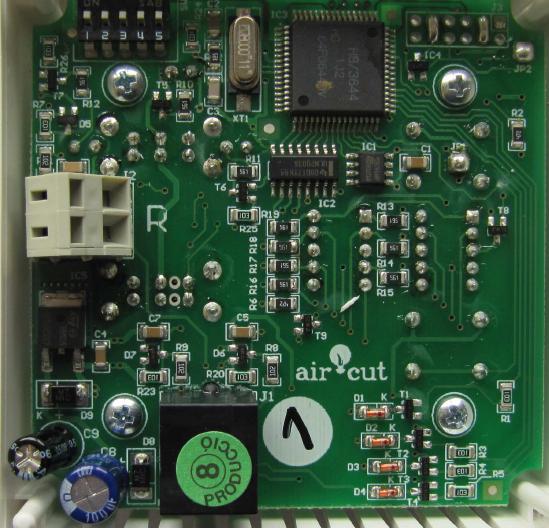

3 KÄYTTÖOHJE - R 55 PLUG & PLAY -TOIMITUS 5-vaiheinen muuntaja V sähkönsyöttöjohto, esijohdotettu pituus 2 m piirilevy R 55 kytkentäjohto RJ 45, esijohdotettu pituus 0 m 3 PLUG & PLAY R55 SÄÄDIN V TULOVIESTI 3 R 55 R SW-SW2-SW3-SW4-SW5 (ks. taulukko) Termostaatti ilmaverholle

4 KÄYTTÖOHJE - R 55 OHJAUSJÄRJESTELMÄ / KOSKETINKOODIT R55:N SISÄLLÄ A. AUTOMAATTINEN KÄYTTÖ - OVIKOSKETIN IN J6 SW5 TOIMINTO OPEN OFF OVI AUKI OPEN ON OVI KIINNI 0 CLOSE OFF OVI KIINNI 0 CLOSE ON OVI AUKI B. AUTOMAATTINEN KÄYTTÖ - HUONETERMOSTAATTI IN R (R55) SW4 TOIMINTO OPEN OFF PUHALLINNOPEUS = OPEN ON PUHALLINNOPEUS = 0 0 CLOSE OFF PUHALLINNOPEUS = 0 CLOSE ON PUHALLINNOPEUS = 0 C. AUTOMATTINEN KÄYTTÖ - BMS-PÄÄLLÄ-POIS / JÄÄTYMISHÄLYTYS IN J4 SW3 TOIMINTO OPEN OFF EI AKTIIVINEN 0 OPEN ON AKTIIVINEN CLOSE OFF AKTIIVINEN CLOSE OFF EI AKTIIVINEN 0 SW SW2 TIME s OFF OFF 0 s OFF ON 40 s ON OFF 80 s ON ON 20 s E. JÄLKIKÄYNTIAJAN ASETUS SW / SW 2 : jälkik.ajan asetus SW 3 : kääntää tulon J4 SW 4 : kääntää tulon R (R55) SW 5 : kääntää tulon J6

5 KÄYTTÖOHJE - R 55 JÄRJESTELMÄN TOIMINTATAVAT VALITSE TOIMINTATAPA 0-0 V / DIGITAALINEN / MUISTI. 0 0 V - EC / AC puhaltimen käyttö ASETA KYTKIN SW on PIIRIKORTILLA asentoon ON. Kytke ulkoiseen signaaliin 0-0 V (5 vaihetta: 2 V signaali / vaihe) taloautomaatiojärjestelmästä V 5-vaiheisen puhaltimen käyttö ASETA KYTKIN SW PIIRIKORTILLA asentoon OFF A. MANUAALINEN 5-VAIH. ILMAVIRRAN SÄÄTÖ ASETA LÄMMITYS Manuaalinen ilmavirran valinta vaihe Manuaalinen lämmityksen valinta ON-OFF B. AUTOMAATTIKÄYTTÖ - PERUSTEET Ilmaverhon automaattinen toiminta perustuu ulkoiseen signaaliin vaihdellen joko ovikoskettimesta tai huonetermostaatista. Näin saadaan aikaan optimaalinen suojausteho ja pidetään sisääntuloalueen lämpötila jatkuvasti halutulla tasolla OVIKOSKETIN Oven avautuessa ilmaverho kytkeytyy valitulle ilmavirran voimakkuudelle ja palaa termostaatin ohjaamana valmiustilaan (vaihe ) jälkikäyntiajan kuluttua. HUONETERMOSTAATTI - VALMIUSTILA Ilmaverho kytkeytyy päälle / pois ilmavirran voimakkuudella termostaatille asetetun halutun huonelämpötilan ohjaamana. TALOAUTOMAATIOJÄRJESTELMÄN tai AJASTIMEN ON/OFF -viesti HÄTÄPYSÄYTYS KUN JÄÄTYMISSUOJA-ANTURI ON TOIMINNASSA Pääasiallista ON-OFF-toimintoa (liitin J4) voidaan käyttää järjestelmän kytkemiseen päälle / pois sekä lämmityspatteriin asennetun jäätymissuoja-anturin lähettämän jäätymishälytyksen suorittamiseen. Jäätymishälytys sammuttaa puhaltimet, antaa optisen hälytyssignaalin ja avaa venttiilin.

6 KÄYTTÖOHJE - R 55 AUTOMAATTITOIMINNON OHJELMOINTI.- VALITSE AUTO-TOIMINTATAPA KYTKIMELLÄ R 55 VALITSE KESÄ-/TALVIKÄYTTÖTILA (jos solenoidiventtiili on asennettuna lämmityspiiriin) 2.- ASETA HALUTTU ILMAVIRTA OVEN AUKI-ASENNOLLE 2.. PIDÄ OVI AUKI OHJELMOINNIN AJAN 2.2. VALITSE HALUTTU ILMAVIRRAN VOIMAKKUUS 2.3. VALITTU VOIMAKKUUS NÄKYY NÄYTÖLLÄ 3.- ASETA JÄLKIKÄYNTIAIKA (AIKA, JONKA LAITE KÄY OVEN SULKEMISEN JÄLKEEN) SW / SW2 4.- ASETA HALUTTU HUONELÄMPÖTILA TERMOSTAATTI 5.- OVI AVAUTUU - JÄRJESTELMÄ KYTKEYTYY ESIVALITULLE ILMAVIRRAN VOIMAKKUUDELLE VALITTUNA OLEVA VOIMAKKUUS NÄKYY NÄYTÖLLÄ 6.- OVI SULKEUTUU JÄRJESTELMÄ JATKAA KÄYNTIÄ KORKEALLA TEHOLLA ASETETUN JÄLKIKÄYNTIAJAN JA SIIRTYY SITTEN VAIHEESEEN - LÄMMITYSTILA, KUNNES AKTIVOITUU JÄLLEEN 7.- JÄÄTYMISHÄLYTYS: JOS JÄÄTYMISANTURI (KAPILLAARIANTURI LÄMMITYSPATTERISSA) ON ASENNETTU JA AKTIVOITUU JÄÄTYMISVAARAN VUOKSI, JÄRJESTELMÄ PYSÄYTTÄÄ PUHALTIMET, AVAA SOLENOIDIVENTTIILIN JA VAROITUSVALO VILKKUU

7 HUOLTO- JA KÄYTTÖOHJE ILMASUUTIN - SUUNNAN SÄÄTÖ 2 - ILMAN TULOAUKKOJEN HUOLTO Linea Puhdista / Imuroi ritilä säännöllisesti Comfort HUOLTOVAPAA! Comfort Flat

8 VALMISTA!! ASENNUS- JA KÄYTTÄJÄYSTÄVÄLLINEN ILMAVERHO
