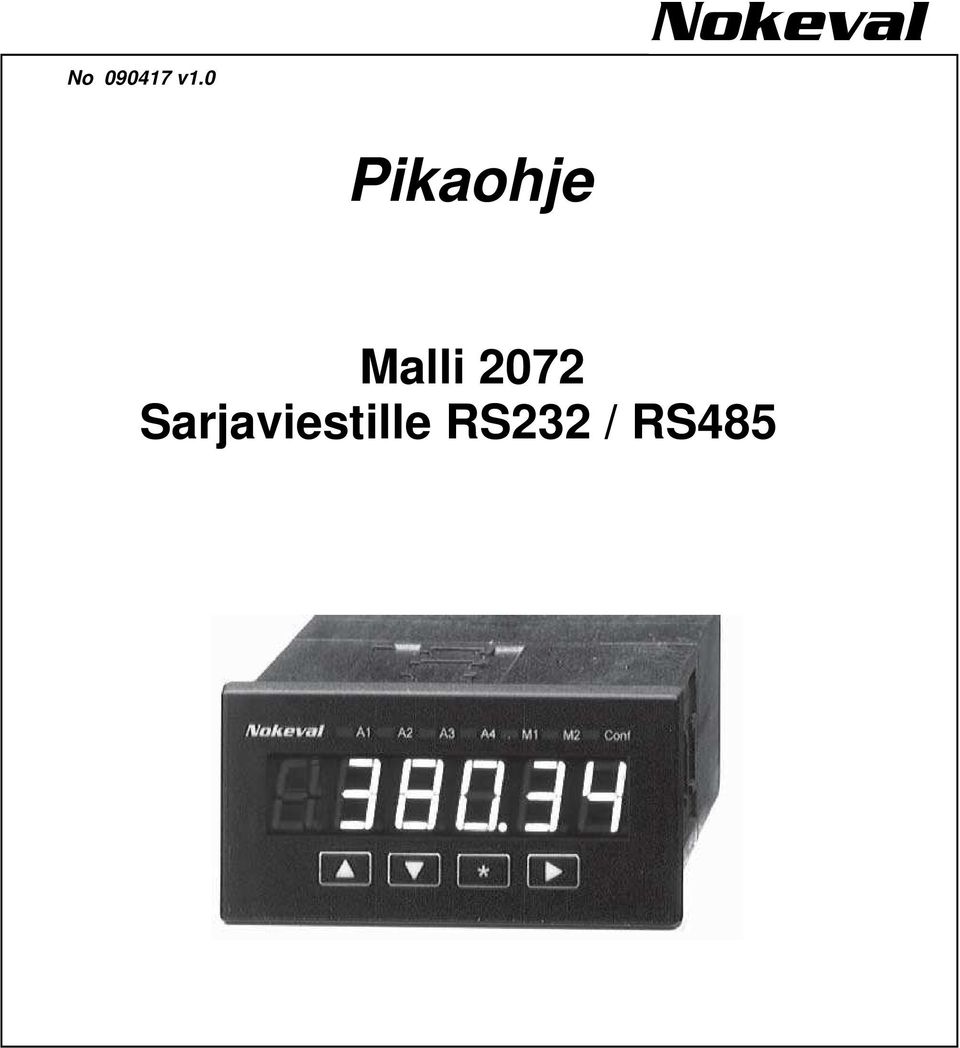

1 No 0907 v.0 Nokeval Pikaohje Malli 07 Sarjaviestille RS / RS8

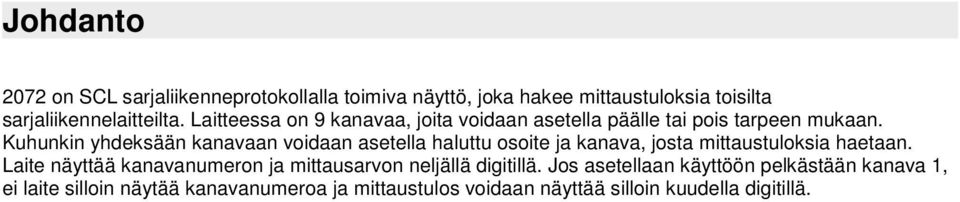

2 Johdanto 07 on SCL sarjaliikenneprotokollalla toimiva näyttö, joka hakee mittaustuloksia toisilta sarjaliikennelaitteilta. Laitteessa on 9 kanavaa, joita voidaan asetella päälle tai pois tarpeen mukaan. Kuhunkin yhdeksään kanavaan voidaan asetella haluttu osoite ja kanava, josta mittaustuloksia haetaan. Laite näyttää kanavanumeron ja mittausarvon neljällä digitillä. Jos asetellaan käyttöön pelkästään kanava, ei laite silloin näytää kanavanumeroa ja mittaustulos voidaan näyttää silloin kuudella digitillä.

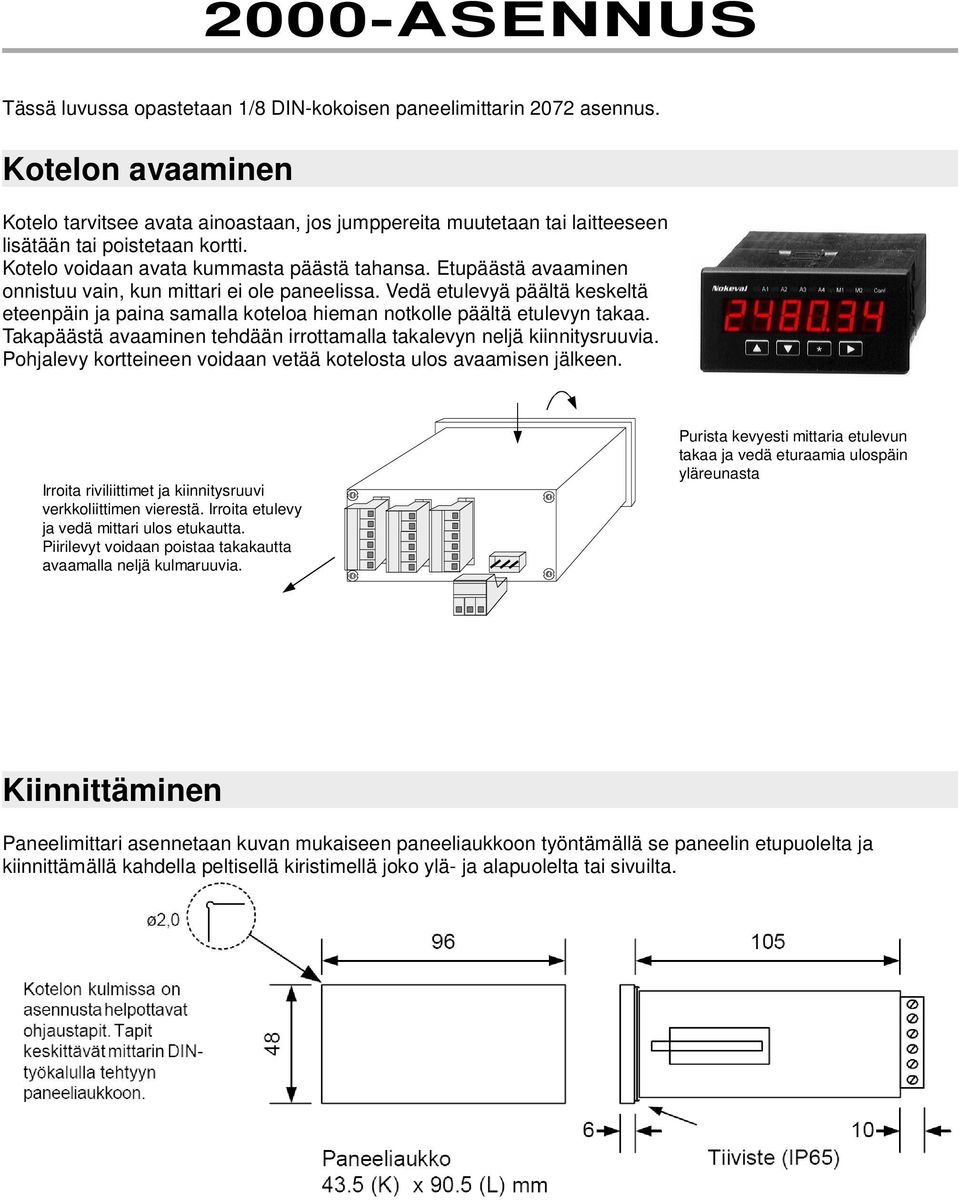

3 000-ASENNUS Tässä luvussa opastetaan /8 DIN-kokoisen paneelimittarin 07 asennus. Kotelon avaaminen Kotelo tarvitsee avata ainoastaan, jos jumppereita muutetaan tai laitteeseen lisätään tai poistetaan kortti. Kotelo voidaan avata kummasta päästä tahansa. Etupäästä avaaminen onnistuu vain, kun mittari ei ole paneelissa. Vedä etulevyä päältä keskeltä eteenpäin ja paina samalla koteloa hieman notkolle päältä etulevyn takaa. Takapäästä avaaminen tehdään irrottamalla takalevyn neljä kiinnitysruuvia. Pohjalevy kortteineen voidaan vetää kotelosta ulos avaamisen jälkeen. Irroita riviliittimet ja kiinnitysruuvi verkkoliittimen vierestä. Irroita etulevy ja vedä mittari ulos etukautta. Piirilevyt voidaan poistaa takakautta avaamalla neljä kulmaruuvia. Purista kevyesti mittaria etulevun takaa ja vedä eturaamia ulospäin yläreunasta Kiinnittäminen Paneelimittari asennetaan kuvan mukaiseen paneeliaukkoon työntämällä se paneelin etupuolelta ja kiinnittämällä kahdella peltisellä kiristimellä joko ylä- ja alapuolelta tai sivuilta.

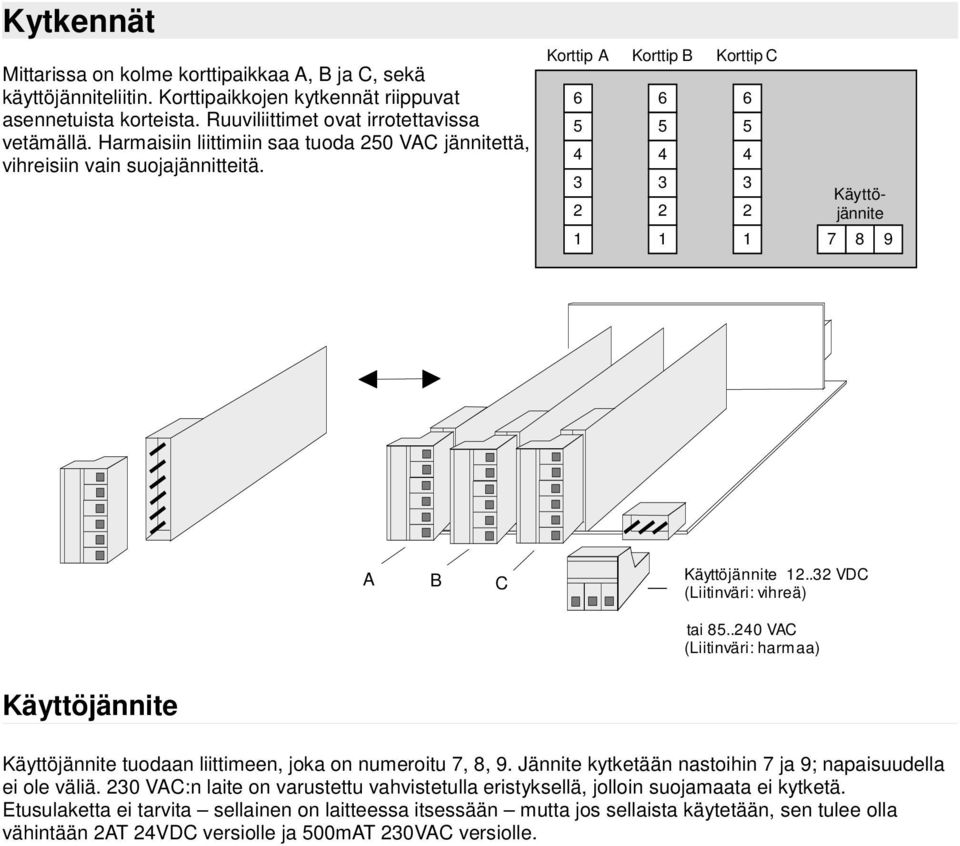

4 Kytkennät Mittarissa on kolme korttipaikkaa A, B ja C, sekä käyttöjänniteliitin. Korttipaikkojen kytkennät riippuvat asennetuista korteista. Ruuviliittimet ovat irrotettavissa vetämällä. Harmaisiin liittimiin saa tuoda 0 VAC jännitettä, vihreisiin vain suojajännitteitä. Korttip A Korttip B Korttip C Käyttöjännite A B C Käyttöjännite.. VDC (Liitinväri: vihreä) tai 8..0 VAC (Liitinväri: harmaa) Käyttöjännite Käyttöjännite tuodaan liittimeen, joka on numeroitu 7, 8, 9. Jännite kytketään nastoihin 7 ja 9; napaisuudella ei ole väliä. 0 VAC:n laite on varustettu vahvistetulla eristyksellä, jolloin suojamaata ei kytketä. Etusulaketta ei tarvita sellainen on laitteessa itsessään mutta jos sellaista käytetään, sen tulee olla vähintään AT VDC versiolle ja 00mAT 0VAC versiolle.

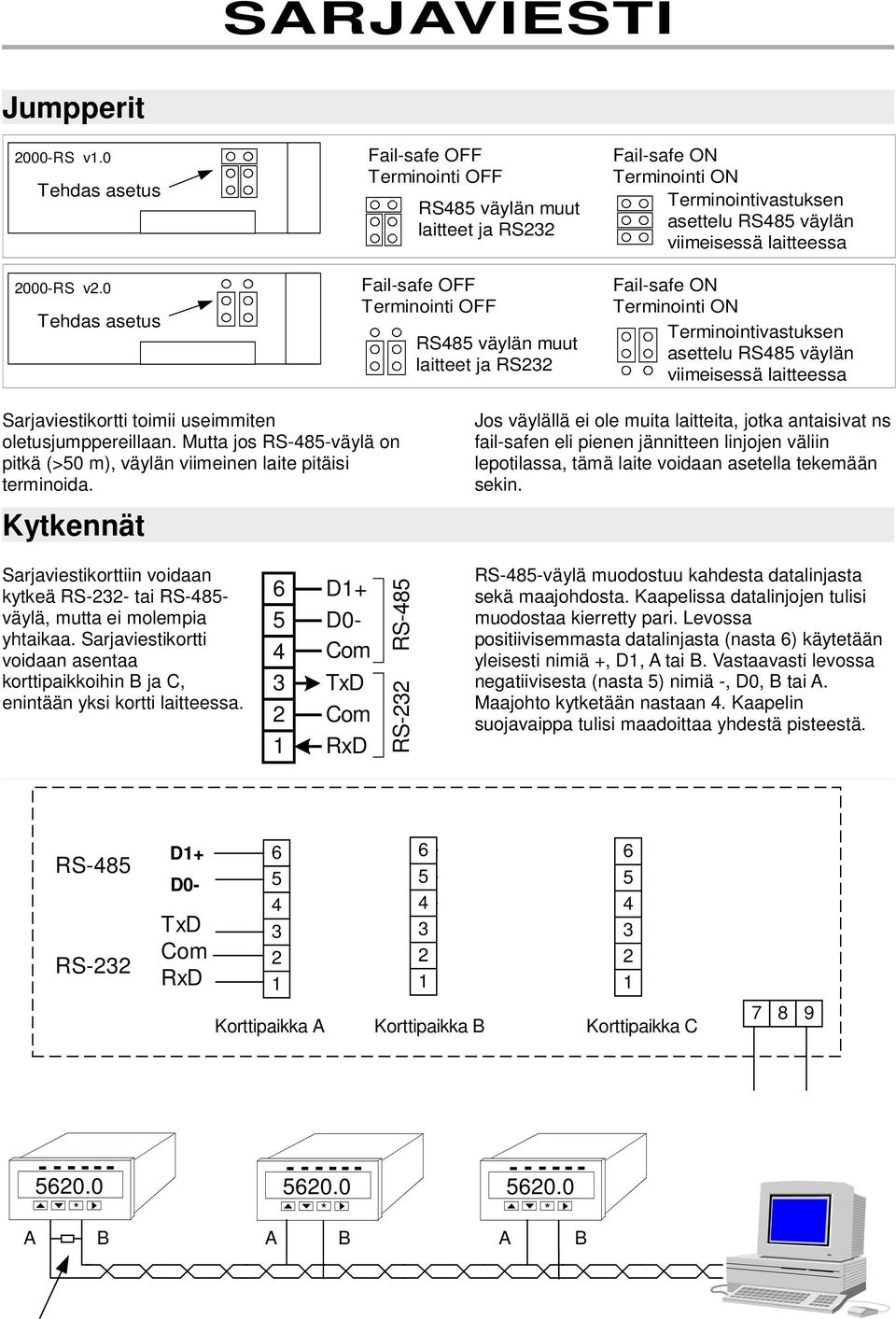

5 SARJAVIESTI Jumpperit 000-RS v.0 Tehdas asetus 000-RS v.0 Tehdas asetus Fail-safe OFF Terminointi OFF RS8 väylän muut laitteet ja RS Fail-safe OFF Terminointi OFF RS8 väylän muut laitteet ja RS Fail-safe ON Terminointi ON Terminointivastuksen asettelu RS8 väylän viimeisessä laitteessa Fail-safe ON Terminointi ON Terminointivastuksen asettelu RS8 väylän viimeisessä laitteessa Sarjaviestikortti toimii useimmiten oletusjumppereillaan. Mutta jos RS-8-väylä on pitkä (>0 m), väylän viimeinen laite pitäisi terminoida. Kytkennät Jos väylällä ei ole muita laitteita, jotka antaisivat ns fail-safen eli pienen jännitteen linjojen väliin lepotilassa, tämä laite voidaan asetella tekemään sekin. Sarjaviestikorttiin voidaan kytkeä RS-- tai RS-8- väylä, mutta ei molempia yhtaikaa. Sarjaviestikortti voidaan asentaa korttipaikkoihin B ja C, enintään yksi kortti laitteessa. D+ D0- Com TxD Com RxD RS-8 RS- RS-8-väylä muodostuu kahdesta datalinjasta sekä maajohdosta. Kaapelissa datalinjojen tulisi muodostaa kierretty pari. Levossa positiivisemmasta datalinjasta (nasta ) käytetään yleisesti nimiä +, D, A tai B. Vastaavasti levossa negatiivisesta (nasta ) nimiä -, D0, B tai A. Maajohto kytketään nastaan. Kaapelin suojavaippa tulisi maadoittaa yhdestä pisteestä. RS-8 RS- A B D+ D0- TxD Com RxD Tuloviestit Lähtöviesti Korttipaikka A Korttipaikka B Korttipaikka C + V Maa (-) + ma A B A B A B

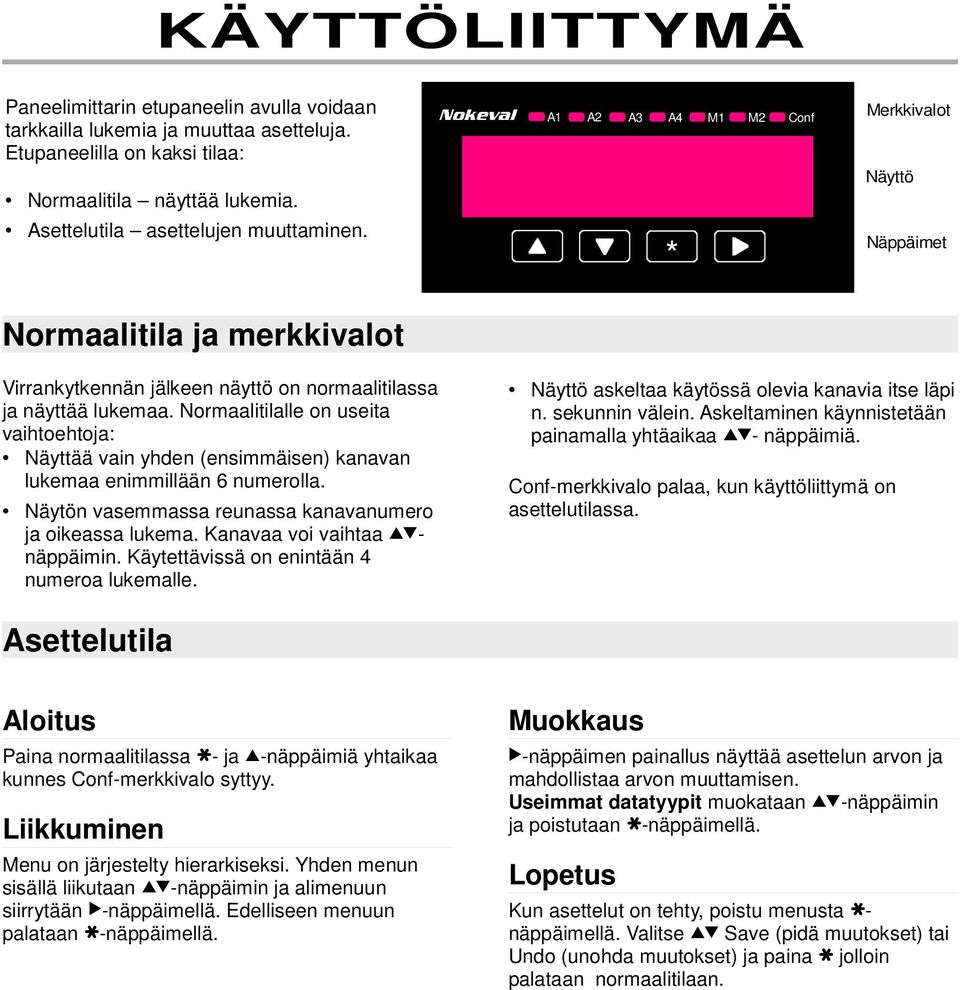

6 KÄYTTÖLIITTYMÄ Paneelimittarin etupaneelin avulla voidaan tarkkailla lukemia ja muuttaa asetteluja. Etupaneelilla on kaksi tilaa: Normaalitila näyttää lukemia. Asettelutila asettelujen muuttaminen. A A A A M M Conf Merkkivalot Näyttö Näppäimet Normaalitila ja merkkivalot Virrankytkennän jälkeen näyttö on normaalitilassa ja näyttää lukemaa. Normaalitilalle on useita vaihtoehtoja: Näyttää vain yhden (ensimmäisen) kanavan lukemaa enimmillään numerolla. Näytön vasemmassa reunassa kanavanumero ja oikeassa lukema. Kanavaa voi vaihtaa ^vnäppäimin. Käytettävissä on enintään numeroa lukemalle. Näyttö askeltaa käytössä olevia kanavia itse läpi n. sekunnin välein. Askeltaminen käynnistetään painamalla yhtäaikaa ^v- näppäimiä. Conf-merkkivalo palaa, kun käyttöliittymä on asettelutilassa. Asettelutila Aloitus Paina normaalitilassa - ja ^-näppäimiä yhtaikaa kunnes Conf-merkkivalo syttyy. Liikkuminen Menu on järjestelty hierarkiseksi. Yhden menun sisällä liikutaan ^v-näppäimin ja alimenuun siirrytään >-näppäimellä. Edelliseen menuun palataan -näppäimellä. Muokkaus >-näppäimen painallus näyttää asettelun arvon ja mahdollistaa arvon muuttamisen. Useimmat datatyypit muokataan ^v-näppäimin ja poistutaan -näppäimellä. Lopetus Kun asettelut on tehty, poistu menusta - näppäimellä. Valitse ^v Save (pidä muutokset) tai Undo (unohda muutokset) ja paina jolloin palataan normaalitilaan.

7 Asettelumenu + SAVE Talletetaan muutokset ja poistutaan asettelutilasta. UnDo Hylätään muutokset ja poistutaan asettelutilasta. CH OnOff OFF ON Valittu kanava päälle tai pois. Address Laitteen, jolta tietoja haetaan, osoitteen valinta. Channel 0... Laitteen, jolta tietoja haetaan, mittauskanavan valinta. Dec 0... Desimaalien maksimimäärä. CH CH CH CH CH CH7 CH8 CH9 Kanavien...9 asettelut samalla tavoin kuin kanavalle. BAUD Baudinopeus 00, 00, 00, 00, 800, 900 tai 900 bit/s. BRI 0.. Näytön kirkkaus. Normaali arvo 7.

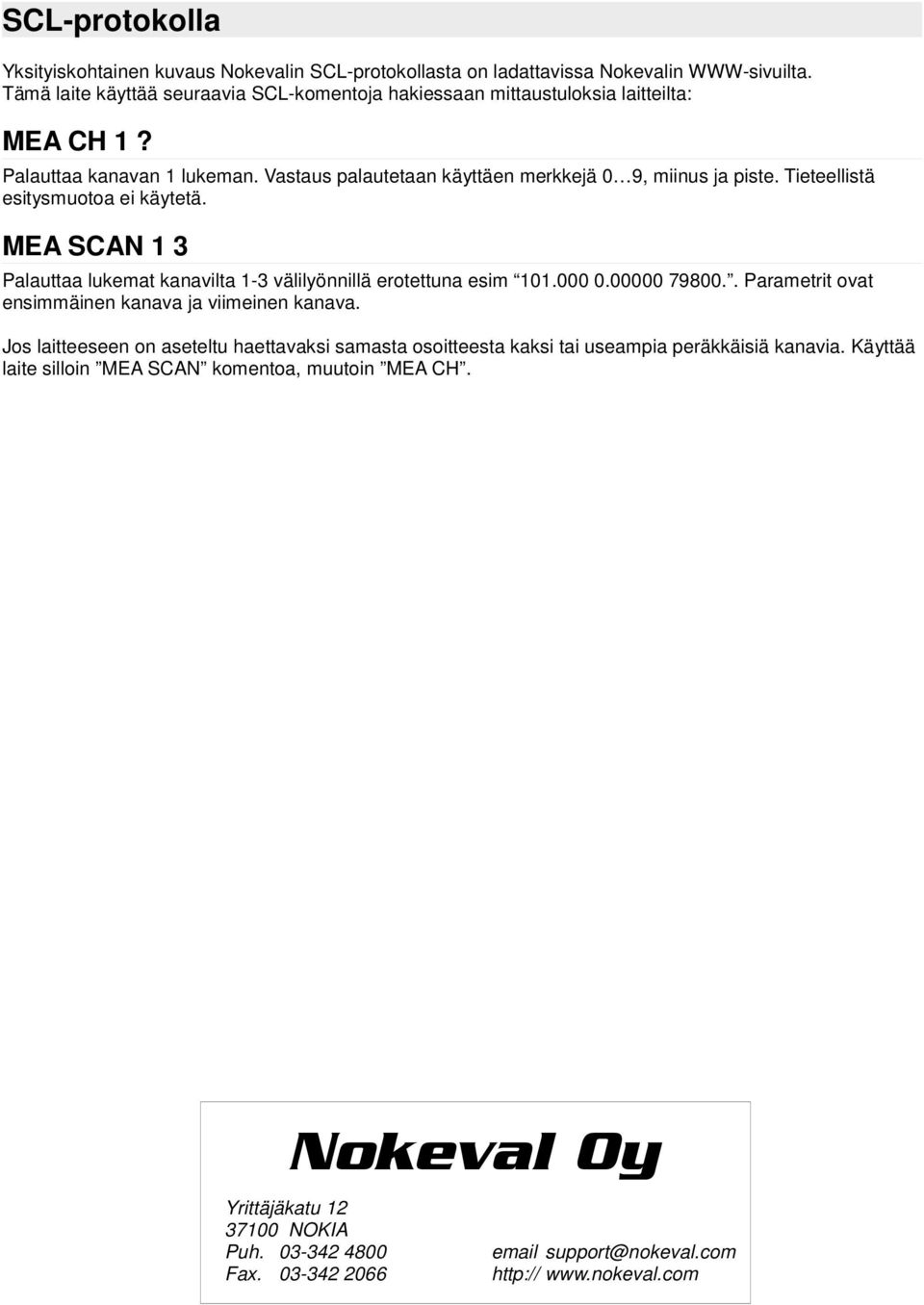

8 SCL-protokolla Yksityiskohtainen kuvaus Nokevalin SCL-protokollasta on ladattavissa Nokevalin WWW-sivuilta. Tämä laite käyttää seuraavia SCL-komentoja hakiessaan mittaustuloksia laitteilta: MEA CH? Palauttaa kanavan lukeman. Vastaus palautetaan käyttäen merkkejä 0 9, miinus ja piste. Tieteellistä esitysmuotoa ei käytetä. MEA SCAN Palauttaa lukemat kanavilta - välilyönnillä erotettuna esim Parametrit ovat ensimmäinen kanava ja viimeinen kanava. Jos laitteeseen on aseteltu haettavaksi samasta osoitteesta kaksi tai useampia peräkkäisiä kanavia. Käyttää laite silloin MEA SCAN komentoa, muutoin MEA CH. Nokeval Oy Yrittäjäkatu 700 NOKIA Puh Fax
