2 OULUN KAUPUNKI TAHKOKANKAAN YMPÄRISTÖTEKNISET TUTKIMUKSET Projekti Tahkokankaan ympäristötekniset tutkimukset Projekti nro Vastaanottaja Satu Pietola, Oulun kaupunki Asiakirjatyyppi Tutkimusraportti Versio 1 Päivämäärä Laatija Nina Kasurinen, Anne Jokiniemi Tarkastaja Jari Heiskari, Hyväksyjä Satu Pietola, Oulun kaupunki Kuvaus Tahkokankaan maaperän ympäristöteknisten tutkimusten raportti Ramboll Kiviharjunlenkki 1 A OULU P Y-tunnus , ALV rek. Kotipaikka Espoo

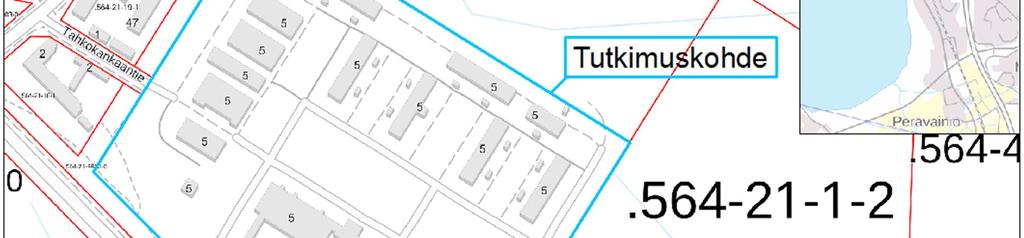

3 TAHKOKANKAAN YMPÄRISTÖTEKNISET TUTKIMUKSET SISÄLTÖ 1. Johdanto 3 2. Kohteen kuvaus 3 Sijainti 3 Omistus- ja hallintasuhteet 4 Toimintahistoria 4 Nykyiset rakennukset ja päällysteet 4 Nykyinen käyttö 4 Tuleva käyttö 5 Naapurusto 5 3. Maaperä-, pohja- ja pintavesitiedot 5 Maa- ja kallioperä 5 Pohjavesi 5 Pintavesi 5 4. Aiemmat tutkimukset 5 5. Tutkimukset 07/ Tavoitteet 6 Näytteenotto Koekuopitus Kairaukset 6 Kenttämittaukset ja laboratorioanalyysit 7 6. Tulokset ja niiden tulkinta 7 Maaperän haitta-ainepitoisuudet 7 Pohjaveden haitta-ainepitoisuudet 8 Jätteen esiintyminen 8 7. Maaperän pilaantuneisuus 8 Pima-asetus 8 Viitearvot 8 Riskinarvion rajaukset ja lähtökohdat 9 Kulkeutumisriskien arviointi 9 Terveysriskien arviointi 10 Jätejakeet 10 Epävarmuustarkastelu Yhteenveto ja johtopäätökset 11 Liitteet Liite 1. Sijaintikartta Liite 2. Tutkimuspistekartta Liite 3. Kenttä- ja laboratorioanalyysien koontitaulukko Liite 4. Laboratorioanalyysitodistukset Liite 5. Valokuvia alueelta. 2/12

4 TAHKOKANKAAN YMPÄRISTÖTEKNISET TUTKIMUKSET 1. JOHDANTO Oulussa sijaitsevan Tahkokankaan palvelukeskuksen alueen kaavoittaminen tiiviiksi pientalovaltaiseksi sekä kerrostalovaltaiseksi asuinalueeksi palveluineen ja työpaikkoineen toimii pilottikohteena Ympäristöministeriön Kiviaineshuollon kehittämishankkeessa. Kivikaudesta kiertotalouteen -hankkeessa kehitetään kiertotalouden huomioonottamista aina kaavoituksesta rakentamiseen saakka. Tavoitteena on hyödyntää alueella muodostuvat ylijäämämaat ja purkumateriaalit mahdollisimman tehokkaasti joko kaavoitettavalla alueella tai sen välittömässä läheisyydessä. Tätä varten tarvitaan mahdollisimman tarkat lähtötiedot muun muassa maaperästä ja sen mahdollisesta pilaantuneisuudesta. Oulun kaupungin toimeksiannosta toteutti maaperän pilaantuneisuustutkimuksia Oulun kaupungin omistamalla kiinteistöllä Tahkokankaalla Oulussa. Tutkimuksista vastasi projektipäällikkö Jari Heiskari. Tilaajan yhteishenkilönä tutkimuksessa toimi Satu Pietola Oulun kaupungilta. Tutkimuksiin liittyvät maastotyöt tehtiin kohteessa KOHTEEN KUVAUS Sijainti Tutkimuskohde sijaitsee Oulussa osoitteessa Tahkokankaantie 4. Kiinteistön kiinteistörekisteritunnus on Osa tutkimuspisteistä sijoittui naapurikiinteistön alueelle. Sijainti on esitetty yleiskartalla kuvassa 2-1 sekä liitteessä 1 ja 2. Kuva 2-1. Tutkimuskohteen sijainti yleiskartalla. 3/12

5 TAHKOKANKAAN YMPÄRISTÖTEKNISET TUTKIMUKSET Omistus- ja hallintasuhteet Kiinteistön omistaa Oulun kaupunki. Alue on tällä hetkellä Pohjois-Pohjanmaan sairaanhoitopiirin käytössä, mutta hallinta siirtyy Oulun kaupungille mennessä. Toimintahistoria Tutkimusalueella on ollut kehitysvammaisten päivätoimintaa, kuntoutusta ja asumispalveluita tarjoava palvelukeskus vuodesta 1969 alkaen. Palvelukeskus on alun perin ollut öljylämmitteinen. Lämpöä on tuotettu kolmella erillisellä öljykattilalla lämpökeskuksessa. Lämmitysöljy on otettu kahdesta 50m 3 -suuruisesta metallisesta öljysäiliöstä, jotka sijaitsevat lämpökeskuksen edustalla asfaltoidulla välipihalla, josta myös säiliöiden täyttö on tapahtunut. Öljysäiliöt on poistettu käytöstä vuonna 2003, mutta jätetty paikoilleen ja täytetty hiekalla. Lämpökeskusrakennuksessa sijaitsee myös autojen ja koneiden pesuun tarkoitettu pesupaikka sekä öljymonttu. Huoltopaikalla on aiemmin kerätty jäteöljyä kolmeen 200 litran suuruiseen säiliöön. Lämpökeskuksen piipun juurella on polttouuni, jossa on aikaisemmin ollut lupa polttaa alueella muodostuvaa paperiroskaa. Kylmässä traktorihallissa on säilytetty alueen kunnossapitoon tarvittavia koneita. Traktoritalli on asfalttipohjainen ja sen viemärin yhteydessä on öljynerotin. Koulu- ja terapiarakennuksessa sijaitsee kuntoutuskäytössä ollut uima-allas, joka on ollut pois käytöstä yli seitsemän vuoden ajan. Alueella on uima-altaan käytön aikana varastoitu klooria ja suolahappoa uima-altaan kunnossapitoa varten. Alueen koillisreunalla on vanha puulanssi, jonne on varastoitu pääasiassa risuja ja puutarhajätteitä, mutta aiemmin alueelle on tuotu myös muunlaista jätettä, kuten maa-aineksia ja rakennusjätettä. Nykyiset rakennukset ja päällysteet Alueella sijaitsee nykyään 17 rakennusta, jotka on rakennettu rivitaloa, palvelukodit 1-4 ja 6-8 (rakennettu ) hallintorakennus (rakennettu 1969) keittiö/ruokala (rakennettu 1969) lämpökeskus (rakennettu 1969) poliklinikka (rakennettu 1970) sairaalarakennus (rakennettu 1975) palvelukotirakennukset OS9 ja OS10 (rakennettu 1975) toimintakeskus/työpajarakennus (rakennettu 1975) kylmä varastorakennus, joka on toiminut/toimii traktorihallina Palvelukoti 5 (rivitalo) on palanut vuonna 2013 ja on purettu tämän jälkeen. Alue on osittain asfaltoitu (kiinteistön sisäiset tiet, parkkipaikat ja välipiha). Pääosin kiinteistön pinta-alasta on hoidettua nurmialuetta sekä metsää. Nykyinen käyttö Alueella toimii Tahkokankaan palvelukeskus sekä Leinonpuiston koulun Pihlajakummun toimipiste. Rakennuskanta on pääasiassa sairaanhoitopiirin käytössä, mutta osittain tyhjillään. 4/12

6 TAHKOKANKAAN YMPÄRISTÖTEKNISET TUTKIMUKSET Tuleva käyttö Tahkokangas on osoitettu yleiskaavaselostuksessa yhdeksi Oulun tärkeimmistä asuntotuotannon kohteista (Oulun kaupungin kaupunkisuunnittelu, 7/2018). Alue on yleiskaavassa kaavoitettu pientalo- ja kerrostalovaltaiseksi asuinalueeksi palveluineen ja työpaikkoineen ja alue tullaan asemakaavoittamaan vaiheittain. Tahkokankaan palvelukeskuksen toiminnot siirtyvät muualle. Naapurusto Kohteen luoteis- ja pohjoisrajalla on kerrostalo- ja pientaloalue. Muutoin kohteen lähialueet ovat metsää. Tutkimusalueesta koilliseen on merkittävä Hiirosen virkistysalue ulkoilureitteineen. Junarata on kohteesta reilu 200 metriä etelään. Mäntylän asuinalue on kohteesta reilun kilometrin luoteeseen. Kleemolan asuinalue sijaitsee noin 800 metriä länteen ja Toukolan asuinalue noin 800 metriä lounaaseen. Hiirosen asuinalue on 900 metriä tutkimusalueesta pohjoiseen. 3. MAAPERÄ-, POHJA- JA PINTAVESITIEDOT Maa- ja kallioperä Alueen luonnonmaa koostuu hiekkaisesta siltistä, savisesta siltistä ja hiekkamoreenista (GTK 2017). Aikaisemmissa tutkimuksissa alueen pohjoisosista on löydetty happamia sulfaattimaita (Sitowise 2018). Tutkimusalueen kallioperä koostuu graniitista (GTK 2017), mutta kalliopinnan tasosta ei ole tutkimustuloksia. Pohjavesi Tutkimuskohde ei sijaitse luokitellulla pohjavesialueella. Lähin vedenhankinnalle tärkeäksi luokiteltu pohjavesialue on Kempeleenharju ( ), joka sijaitsee Tahkokankaalta noin 4,5 kilometriä etelälounaaseen. Tutkimusalueella pohjavedenpinta on keväällä 2018 ollut noin 1,0 2,1 metrin syvyydellä maanpinnasta (tasolla +13,07 +14,24). Nyt tehdyissä tutkimuksissa pohjavedenpintaa ei tavoitettu. Nyt tehdyissä tutkimuksissa syvyyksillä 2,5-3,0 m ja 3,0-3,5 m todettiin maan olevan kosteaa, joten pohjavedenpinta lienee lähellä. Pintavesi Tutkimusalueella ei sijaitse pintavesiä. Hiirosenoja virtaa reilun 500 metrin etäisyydellä alueen itäpuolella. Perämereen kuuluva Kempeleenlahti on kohteesta noin 1,5 kilometriä länteen. 4. AIEMMAT TUTKIMUKSET Sitowise on tehnyt tutkimusalueella happamien sulfaattimaiden tutkimuksia keväällä Tämän tutkimuksen mukaan kiinteistön pohjoisosassa on happamia sulfaattimaita. Havainto on tehty yhdestä näytepisteestä (PL 173) syvyydeltä 2,0-3,0 m otetuista näytteistä. Saman näytepisteen syvemmistä kerroksista (4,0-5,0 m) otetuissa näytteissä täyttyivät potentiaalisesti happamien sulfaattimaiden kriteerit. 5/12

7 TAHKOKANKAAN YMPÄRISTÖTEKNISET TUTKIMUKSET 5. TUTKIMUKSET 07/2018 Tavoitteet Tutkimuksen tavoitteena on selvittää maaperän pilaantuneisuutta sekä mahdollisten jätetäyttöalueiden sijaintia koekuoppien ja kairausten avulla. Saatujen tulosten perusteella tehdään johtopäätökset maaperän haitta-ainepitoisuuksista, maaperän laadusta ja hyötykäyttökelpoisuudesta. Näytteenotto Maaperän pilaantuneisuustutkimuksen näytteenotto suoritettiin asfaltoidulle alueelle kevyellä kairakoneella (Auger) ja asfaltoimattomalle alueelle kaivinkoneella koekuopista. Alueelle tehtiin tarjouspyynnön mukaisesti yhteensä 15 tutkimuspistettä, jotka sijoitettiin tilaajan määrittämiin paikkoihin huomioiden maanalaiset rakenteet. Näytepisteiden sijainnit on esitetty liitteen 1 tutkimuspistekartassa. Maastotyöt suoritettiin tutkimuskohteessa Koekuopitus Tutkimusalueelle kaivettiin kaivinkoneella kymmenen koekuoppaa kiinteistön koillisosaan ja pohjoisrajalle. Pisteet nimettiin KK1 KK10. Pisteet KK1 KK4 sijoitettiin vanhalle lanssialueelle ja sen läheisyyteen. Palaneen talon alueelle sijoitettiin pisteet KK7 ja KK9. Muilla pisteillä (KK5, KK6, KK8 ja KK10) kartoitettiin kiinteistön pohjoista osaa, jonne oli ennakkotiedon mukaan tuotu runsaasti täyttömaita. Kaikista koekuopista otettiin maanäytteet maalajikerroksittain tai korkeintaan 1 m kerroksina. Pintamaasta (0-1 m) näytteet otettiin 0,5 m välein tai maalajikerroksittain. Näytteet otettiin kokoomanäytteinä kaivannon seinämistä tai syvemmistä kerroksista kaivinkoneen kauhasta. Näytteet kerättiin muovisella näytteenottolapiolla kaasutiiviisiin pusseihin, jotka suljettiin huolellisesti ja säilytettiin kylmälaukuissa. Näytteenotto ulotettiin kaikissa pisteissä oletettuun pohjamaahan saakka. Syvimmät koekuopat (KK5 ja KK9) kaivettiin 3,0 metrin syvyyteen saakka. Koekuopat valokuvattiin. Näytteenoton jälkeen kuopat täytettiin ja tiivistettiin kaivinkoneella. Maanäytteitä otettiin kymmenestä pisteestä yhteensä 41 kappaletta. Näytteenoton yhteydessä tehtiin aistinvaraiset arviot maalajeista sekä maaperän pilaantuneisuudesta (haju, väri, kosteus) Kairaukset Kevyellä kairakoneella tehtiin yhteensä 5 tutkimuspistettä. Tutkimuspisteistä yksi sijoitettiin traktorihallin eteen (KP1), yksi polttopaikan edustalle (KP2) ja kolme välipihalle korjaamorakennuksen eteen öljysäiliöiden ympärille (KP3 5). Näytteet otettiin tutkimuspisteistä KP1 ja KP2 maan pintakerroksista (0-1 m) kokoomanäytteinä 0,5 m kerrospaksuudella ja sitä syvemmältä 1 m kerrospaksuudella. Näytteenotto pyrittiin ulottamaan luonnonmaahan saakka tai sille syvyydelle, kuin tutkimusten aikana tehdyt kenttähavainnot ja -mittaukset pilaantuneisuuden osalta sitä edellyttivät. Näytteenotto ulotettiin alueella maksimissaan 2,3 m syvyyteen saakka. Öljysäiliön ympärille tehdyt tutkimuspisteet pyrittiin ulottamaan 1 m säiliöiden pohjan alapuolelle, tai sille syvyydelle, kuin tutkimusten aikana tehdyt kenttähavainnot ja -mittaukset pilaantuneisuuden osalta sitä edellyttivät. Säiliön pohjan tasosta ei ollut tutkimuksia tehdessä varmuutta, mutta alueen isännöitsijän mukaan pohja sijaitsee noin 3 m syvyydessä. Välipihan täyttömaakerrokset koostuivat kivisestä hiekasta / sorasta, jonka vuoksi vain yhdessä tutkimuspisteessä (KP5) saavutettiin tavoitteen mukainen syvyys (3,5 m). Muiden tutkimuspisteiden (KP3 ja KP4) osalta näytteenotto pysähtyi 1 m syvyyteen saakka. 6/12

8 TAHKOKANKAAN YMPÄRISTÖTEKNISET TUTKIMUKSET Kairapisteistä otettiin näytteenottimella maanäytteet maalajeittain tai korkeintaan 1,0 metrin kerroksina. Näytteet kerättiin kaasutiiviisiin pusseihin, jotka suljettiin huolellisesti ja säilytettiin kylmälaukuissa. Näytteenoton jälkeen kairareiät täytettiin maa-aineksella ja kylmäasfaltilla. Maanäytteitä otettiin kairapisteistä yhteensä 16 kpl. Kaikista maanäytteistä tehtiin maalajia sekä mahdollista haitta-aineiden esiintymistä koskevat aistinvaraiset havainnot (haju, ulkonäkö, kosteus). Kenttämittaukset ja laboratorioanalyysit Kaikista näytteistä analysoitiin raskasmetallipitoisuudet käsikäyttöisellä XRF-analysaattorilla (Niton XL). Mittaukset tehtiin kolmen mittauksen keskiarvona näytepussin läpi hyvin homogenoidusta näytteestä ja mittauskohtaa vaihtaen. Aistinvaraisten havaintojen perusteella 31 näytettä tutkittiin lisäksi huokoskaasujen haihtuvien orgaanisten yhdisteiden esiintymistä mittaavalla PIDkenttämittarilla. Näytteistä ei aikataulullisista syistä tutkittu hiilivetypitoisuuksia PetroFlag-kenttäanalysaattorilla. Siksi öljyhiilivetyanalyyseja tehtiin laboratoriossa useampi kuin tutkimussuunnitelmassa oli etukäteen suunniteltu. Laboratoriossa analysoitavat maanäytteet valittiin huomioiden aistinvaraiset havainnot, kenttämittaukset ja maaperän kerrosjärjestys. Laboratoriossa analysoitavaksi valittiin yhteensä 14 maanäytettä. Kaikki maanäytteiden laboratorioanalyysit tehtiin Eurofins Enviromental Testing Finland Oy:n ympäristölaboratoriossa. Laboratorioanalyysejä tehtiin seuraavasti: metallit 10 kpl öljyhiilivedyt 9 kpl PAH-yhdisteet 2 kpl Yhteenveto kenttähavainnoista ja -mittaustuloksista on esitetty liitteen 2 koontitaulukossa. 6. TULOKSET JA NIIDEN TULKINTA Maaperän haitta-ainepitoisuudet Kenttämittauksissa näytteessä KK2 (0,0-0,4 m) havaittiin Valtioneuvoston asetuksen 214/2007 asettaman kromin kynnysarvon (100 mg/kg) ylittävä kromipitoisuus (101 mg/kg). Muissa näytteissä raskasmetallien pitoisuudet jäivät kenttämittauksissa alle asetuksen kynnysarvojen. Haihtuvien orgaanisten yhdisteiden osalta yhdessäkään näytteessä ei havaittu kenttämittauksissa kohonneita pitoisuuksia. Varmentavissa laboratorioanalyyseissä näytteen KK2 (0,0-0,4 m) kromipitoisuus (24 mg/kg) jäi alle VNa 214/2007 kynnysarvon. Sen sijaan näytteen KP5 (0,0-0,7 m) arseenipitoisuus (5,8 mg/kg) ylitti VNa 214/2007 asettaman arseenin kynnysarvon (5 mg/kg). Näytteen KP5 arseenipitoisuus jää kuitenkin alle alemman ohjearvotason. Muiden näytteiden osalta ei havaittu kynnysarvon tai alemman ohjearvon ylittäviä raskasmetallipitoisuuksia. Kynnysarvon ylittävä öljyhiilivetypitoisuus havaittiin laboratorioanalyyseissä näytteestä KP3 (0,0-1,0 m), jossa öljyhiilivetyjen summapitoisuus oli 360 mg/kg. Pitoisuus on alle alemman ohjearvotason. Näytteen sisältämät öljyhiilivedyt olivat raskaita (C 21-C 40) jakeita. Myös näytteessä KP5 (0,0-0,7 m) havaittiin laboratorion määritysrajan ylittävä öljyhiilivetyjen summapitoisuus (210 mg/kg), joka jää kuitenkin alle kynnysarvon. Muissa tutkituissa näytteissä ei ollut kynnysarvot tai alemman ohjearvon ylittäviä öljyhiilivetypitoisuuksia. 7/12

9 TAHKOKANKAAN YMPÄRISTÖTEKNISET TUTKIMUKSET Laboratorioanalyyseissä ei havaittu kynnysarvot ylittäviä haihtuvien orgaanisten yhdisteiden (PAH) pitoisuuksia kummassakaan tutkituista näytteistä. Pohjaveden haitta-ainepitoisuudet Pohjavedenpintaa ei tutkimuksissa saavutettu, joten pohjaveden haitta-ainepitoisuuksista ei ole tietoa. Jätteen esiintyminen Tutkituissa pisteissä ei havaittu selkeitä jätekerroksia. Jätettä havaittiin kuitenkin useassa koekuopassa maa-aineksen seassa. Kiinteistön koillisnurkassa, vanhan lanssialueen koekuopissa KK2 ja KK3 havaittiin jätettä, mm. muoviroskaa, rakennusjätettä ja autonakku, 0,4-2,0 m syvyydellä (kasan päältä mitattuna). Kasan eteläpäässä sijaitsevassa pisteessä KK2 oli enemmän jätettä kuin pohjoispään pisteessä KK3. Pisteen KK3 päällä oli noin 30 cm kerros maatumattomia risuja, joita ei ole laskettu kuopan syvyyteen. Palaneen rivitalon kohdalle sijoitetuissa pisteissä KK7 ja KK9 havaittiin kaivun yhteydessä hieman rakennusjätettä, kuten rautaosia ja eristevilloja, 0,5-1,5 m syvyydellä. Pisteestä KK9 löytyi lisäksi muutamia palaneita puunkappaleita 1,5-2,0 m maakerroksesta. Kiinteistön pohjoisrajan tutkimuspisteistä pisteissä KK8 ja KK10 havaittiin hieman jätettä. Pisteessä KK8 oli jonkin verran muoviroskaa pintamaassa (0,0-0,6 m). Pisteessä KK10 havaittiin pakkausmuovia 0,5-1,2 m kerroksessa. Samassa maakerroksessa oli myös vanha tiiliputki, johon pakkausmuovi saattaa liittyä. 7. MAAPERÄN PILAANTUNEISUUS Pima-asetus Maaperän pilaantuneisuuden ja puhdistustarpeen arvioinnin perusteet on esitetty valtioneuvoston asetuksessa 214/2007 (ns. PIMA-asetus). Asetuksen mukaan maaperän pilaantuneisuuden ja puhdistustarpeen määrittelyn tulee perustua arvioon maaperässä olevien haitallisten aineiden aiheuttamasta vaarasta tai haitasta terveydelle ja ympäristölle. Asetuksen liitteessä on arvioinnin apuna käytettävät, viimeisimpään kansainväliseen tutkimustietouteen perustuvat, kynnys- ja ohjearvot (ylempi ja alempi ohjearvo) noin 50:lle maaperänsuojelun kannalta olennaiselle haitalliselle aineelle/aineryhmälle. Asetuksen mukaan maaperän pilaantuneisuus ja puhdistustarve on arvioitava, jos yhden tai useamman haitallisen aineen pitoisuus maaperässä ylittää asetuksessa säädetyn kynnysarvon tai alueen luontaisen taustapitoisuuden, mikäli se on suurempi kuin kynnysarvo. Teollisuus-, varasto-, liikenne- tai muulla vastaavalla alueella maaperää pidetään yleensä pilaantuneena, jos yhden tai useamman haitallisen aineen pitoisuus ylittää asetuksen liitteessä esitetyn ylemmän ohjearvon. Muilla alueilla sovelletaan pääsääntöisesti alempia ohjearvoja. Viitearvot PIMA-asetuksen mukaiset kynnys- ja ohjearvot tässä tutkimuksessa analysoitujen haitta-aineiden osalta on esitetty liitteenä 2 olevassa tulosten yhteenvetotaulukossa. Ympäristöhallinnon ohjeiden 2/2007 ja 6/2014 mukaisesti maaperän pilaantuneisuuden perusarviointi voidaan suorittaa vertaamalla todettuja pitoisuuksia VNa:n 214/2007 mukaisiin ohjearvoihin, mikäli: 8/12

10 TAHKOKANKAAN YMPÄRISTÖTEKNISET TUTKIMUKSET kohde ei sijaitse tärkeällä pohjavesialueella eikä alueen pohjavettä hyödynnetä talousvetenä kohteessa ei harjoiteta ravintokasvien tuotantoa tai muuta elintarvikkeiden tuotantoa kohteessa ei sijaitse päiväkotia tai leikkipuistoa kohteella tai sen lähiympäristöllä ei ole erityistä suojeluarvoa kohteessa ei ole asuinrakennuksia ja maaperässä ei esiinny merkittäviä määriä herkästi haihtuvia yhdisteitä kohteessa ei esiinny haitta-aineita, joille ei ole esitetty kynnys- ja ohjearvoja haitta-aineiden kulkeutuminen alueen ulkopuolelle ei ole merkittävää Tutkimusalue on kaavoitettu asuinalueeksi, joten viitearvovertailu ei riitä, vaan kohteesta tulee tehdä riskiarvio. Riskinarvion rajaukset ja lähtökohdat Kynnysarvot ovat ylittyneet pintamaassa arseenin osalta pisteessä KP5 ja öljyhiilivetyjen C 10-C 40 osalta pisteessä KP3. Öljyhiilivetyjen pitoisuus on muodostunut kokonaisuudessaan raskaista jakeista C 21-C 40, joiden alempi ohjearvo on 600 mg/kg. Pilaantuneisuus sijaitsee rakennetuilla alueilla, eikä haitta-aineista aiheudu kuormitusta merkittäville ekologisille prosesseille. Tästä syystä tarkastellaan vain kulkeutumis- ja terveysriskejä. Kulkeutumisriskien arviointi Taulukossa 1 on esitetty kynnysarvot ylittävinä pitoisuuksina todettujen haitta-aineiden kulkeutumisominaisuudet. Ominaisuudet on haettu ympäristöhallinnon ohjeesta Öljyhiilivetyjen jakeet C 21-C 40 sisältävät useita ominaisuuksiltaan toisistaan poikkeavia yhdisteitä, eikä pelkän keskitisleisiin ja raskaisiin jakeisiin jaottelun perusteella voida riittävän luotettavasti arvioida kulkeutumis-, terveys- ja ympäristöriskejä. Tämän vuoksi maaperän öljyhiilivetykoostumuksen tarkempaan selvittämiseen ja öljystä aiheutuvien ympäristö- ja terveysriskien arviointiin suositellaan käytettäväksi ns. fraktiokohtaista lähestymistapaa. Samaan fraktioon (jakeeseen) kuuluvilla hiilivedyillä oletetaan olevan samankaltaiset ominaisuudet sekä myrkyllisyyden että ympäristökäyttäytymisen suhteen alkuperäisen öljytuotteen koostumuksesta riippumatta. Kohteessa ei ole tehty hiilivetyjen fraktiokohtaista analyysiä, joten öljyn koostumuksesta ei ole tarkkaa tietoa. Taulukossa 1 on esitetty jakeisiin C 21-C 40 sisältyvien alifaattisten ja aromaattisten hiilivetyfraktioiden kemialliset ominaisuudet. 9/12

11 TAHKOKANKAAN YMPÄRISTÖTEKNISET TUTKIMUKSET Taulukko 1 Haitta-aineiden kemialliset ominaisuudet. S, mg/l Vesiliukoisuus Vp, Pa Haihtuvuus Kd/Koc, l/kg Kulkeutuminen Arseeni Kulkeutumaton Alifaattiset hiilivedyt C16-C35 3, Hyvin niukkaliukoinen 0,17 Kohtalaisen haihtuva 6, Kulkeutumaton Aromaattiset hiilivedyt C21-C35 2, Hyvin niukkaliukoinen 1, Hyvin heikosti haihtuva 1, Kulkeutumaton Kaikki alueella kynnysarvot ylittävinä pitoisuuksina todetut haitta-aineet ovat niukkaliukoisia ja kulkeutumattomia. Niiden ei arvioida kulkeutuvan alueen ulkopuolelle merkityksellisinä pitoisuuksina. Terveysriskien arviointi Taulukossa 2 on esitetty todettujen haitta-aineiden terveysperusteiset viitearvot (SHP ter) ja niiden määrityksessä käytetyt altistusreittien osuudet kokonaisaltistuksessa. Taulukko 2 Todettujen haitta-aineiden terveysperusteiset viitearvot. SHP ter Maan syönti Ravintokasvit Sisäilma Arseeni ,6 53 <1 Öljyhiilivedyt Alifaattiset C 16-C (1 <1 <1 99,7 Aromaattiset C 21-C (1 33,1 <1 48,8 1) Kyllästymispitoisuus ylittyy. Todetut pitoisuudet alittavat selvästi terveydelle haitalliset pitoisuudet maaperässä. Todetuista pitoisuuksista ei arvioida aiheutuvan haittaa terveydelle. Jätejakeet Tutkimusten yhteydessä maaperässä havaittiin myös rakennusjätteitä ja muoviroskia. Jos maan pinnalla esiintyy esimerkiksi teräviä kappaleita, voi jätteistä aiheutua onnettomuusriski. Muilta osin kiinteistä rakennusjätteistä (tiili, betoni) ei arvioida aiheutuvan välittömiä ympäristöriskejä. Maaperästä löydettiin mm. auton akku. Mikäli maaperässä on tuntemattomia aineita sisältäviä säiliöitä tai vastaavia, voi niistä aiheutua tuntemattomien kemikaalien vuotoa maaperään. Pitkällä aikavälillä myös mm. muoviroskista voi liueta haitallisia aineita ympäristöön. Epävarmuustarkastelu Öljysäiliön ympäristössä tutkimuksia ei voitu ulottaa tavoitesyvyyteen. Säiliön alueelle suositellaan tekemään lisätutkimuksia, kun se on mahdollista. Muilta osin kriittiset haitta-aineet ja niiden pitoisuustasot on hyvällä varmuudella tunnistettu. Todetut pitoisuudet ovat huomattavasti terveysperusteisia viitearvoja alhaisempia, joten 10/12

12 TAHKOKANKAAN YMPÄRISTÖTEKNISET TUTKIMUKSET näytteenoton ja laboratorioanalytiikan epävarmuuksista ei voi aiheutua niin suurta virhettä, että pitoisuudet todellisuudessa olisivat haitallisella tasolla. 8. YHTEENVETO JA JOHTOPÄÄTÖKSET Maaperän pilaantuneisuuden ja puhdistustarpeen arvioimiseksi on annettu Valtioneuvoston asetus 214/2007. Asetuksen mukaan maaperän pilaantuneisuuden ja puhdistustarpeen arvioinnin tulee perustua kohdekohtaiseen arvioon maaperässä olevien haitallisten aineiden mahdollisesti aiheuttamasta vaarasta tai haitasta terveydelle ja ympäristölle. Todetuista haitta-aineista ei arvioida aiheutuvan ympäristö- tai terveysriskejä. Osasta havaituista jätejakeista voi pitkällä aikavälillä aiheutua kemikaalien vapautumista ympäristöön. Mm. muovijätteet, säiliöt sekä vaaralliset jätteet suositellaan poistamaan viimeistään alueen rakentamisen yhteydessä. Pienistä määristä kiinteitä rakennusjätteitä (mm. tiili, betoni) ei arvioida aiheutuvan merkittäviä ympäristöriskejä myöskään pitkällä aikavälillä. Kiinteistöllä esiintyy lievemmin pilaantuneita (kynnysarvotason ylittäviä) maa-aineksia, jotka aiheuttavat ko. maakerroksille maankäyttörajoitteen. Kynnysarvotason ylittyessä maa-aineksia ei saa kuljettaa kiinteistön ulkopuolelle ilman ympäristöviranomaisen lupaa. Myös maa-ainesten hyötykäyttö kohdekiinteistön alueella vaati ympäristöviranomaisen luvan ja hyödyntämisalueen dokumentoinnin. Rakentamisen aikana työntekijöiden altistusta haitta-aineille ja jätteille hallitaan asianmukaisella työsuojelulla. Öljysäiliön ympäristössä tutkimuksia ei voitu ulottaa tavoitesyvyyteen. Säiliön alueelle suositellaan tekemään lisätutkimuksia, kun se on mahdollista. Samassa yhteydessä on syytä tehdä osasta näytteistä alifaattisten ja aromaattisten hiilivetyjen fraktiointi. Aikaisemmissa tutkimuksissa alueen pohjoisosista on löydetty happamia sulfaattimaita, jotka on syytä huomioida alueen suunnittelussa. Oulussa 20. päivänä heinäkuuta 2018 RAMBOLL FINLAND OY Jari Heiskari ryhmäpäällikkö Nina Kasurinen harjoittelija 11/12

13 Y-tunnus , ALV rek. Kotipaikka Espoo LIITE 1. SIJAINTIKARTTA

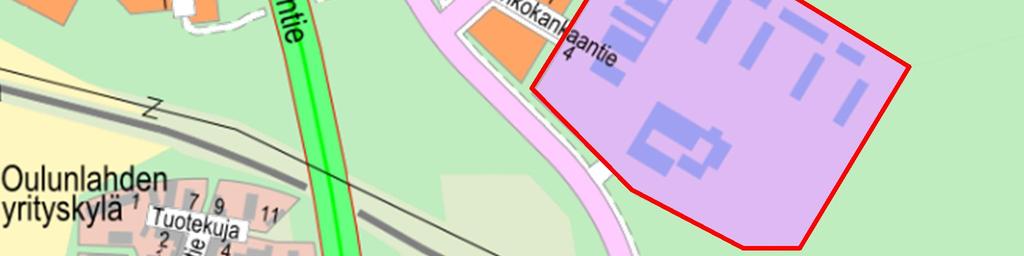

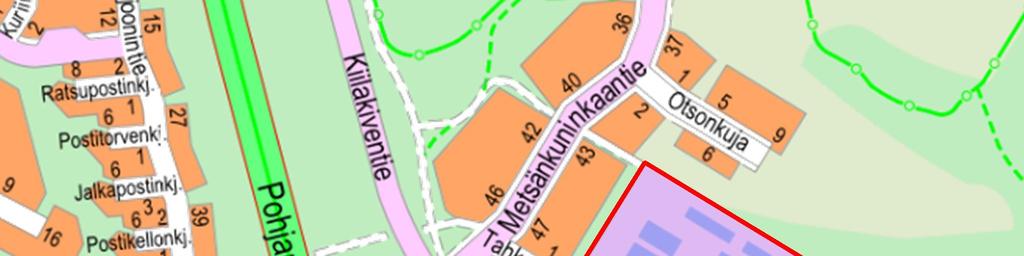

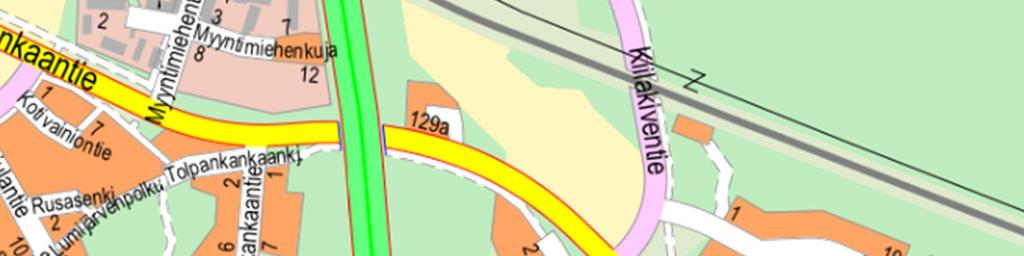

14 Tahkokankaan ympäristötekniset tutkimukset, sijaintikartta metriä

15 Y-tunnus , ALV rek. Kotipaikka Espoo LIITE 2. TUTKIMUSPISTEKARTTA.

16 ± KK10! R KK9! R KK8! R! R KK7 KK6! R KK5 KP5! R (0,0-0,5 m) R R! KP4!! R (0,0-1,0 m) KP2 KP1 KK4! KK3! R R! RKK2 KP3! R ! R 0 KK = koekuoppa, KP = kairapiste 100 m (0,0-0,0 m) = syvyys, jolla kynnysarvon ylitys on havaittu! R KK1 Maanmittauslaitos, Esri Finland Lähde: Maanmittauslaitos 2018

17 Y-tunnus , ALV rek. Kotipaikka Espoo LIITE 3. KENTTÄ- JA LABORATORIO- ANALYYSIEN KOONTITAULUKKO.

18 Oulun kaupunki Tahkokankaan palvelukeskus Liite 2 Yhteenveto maanäytteiden tuloksista Sivu 1/2 Kenttämittaukset Metallit ja puolimetallit 2 Maalaji Kosteus 14 As Cr Cu Pb Ni Zn PID Kuiva- Sb As Hg Cd Co Cr Cu Pb Ni Zn V Pistetunnus Syvyys Koordinaatit Aistihav. 15 Vertailuarvot arvio luontainen pit aine 0,02 1 0,005 0, m Kerrospaksuus Koordinaattijärjestelmä: kynnysarvo , ETRS-GK26 alempi ohjearvo ylempi ohjearvo vaarallisen jätteen raja-arvo Y X L/T Lisätietoja / havainnot (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) % (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) KK1 0,0-0,5 0,5 SiHk T betonirengaskaivo kuopan vieressä < < < < < < 0,5-1,0 0,5 SiHk 1 0 T jokunen tiili (kaivosta?) < < < < < < 1,0-1,8 0,8 SiHk 1 0 T hieman kiviä < < < < < < 1,8-2,0 0,2 sasi 1 0 L hieman kiviä < 32 < < < < KK2 0,0-0,4 0,4 Mu/Hk T < 101 < < < 50 0,5 82,8 % <0,50 3,7 <0,50 <0, , ,4-1,0 0,6 Mu/Hk 1 0/1 T muoviroskaa < < < 21 < 39 0,1 91,5 % 1,0-2,0 1,0 Mu/Hk 1 0/1 T rakennusjätettä, autonakku, muoviroskaa < < < < < ,0-2,4 0,4 sasi 1 0 L < < < < < < KK3 0,0-0,4 0,4 Mu T päällä n. 30cm kerros risuja, joita ei ole laskettu syvyyteen < < < < < ,4-1,0 0,6 Mu/Hk 1 0 T hieman muoviroskia < < < < < ,0 % <0,50 3,3 <0,50 <0, ,2 8, ,0-1,8 0,8 Mu/Hk 1 0 T kiviä, hieman muoviroskia < < < < < < 0 1,8-2,2 0,4 sasi 2 0 L < < < < < < KK4 0,0-0,4 0,4 SiHk T < 31 < < < < 0 0,4-0,8 0,4 Hk 1 0 T "hiekkalinssi", paksuus toiselta laidalta n. 20cm, toiselta 40cm < < < < < < 0,8-1,6 0,8 sasi 1 0 L < < < < < < 1,6-2,0 0,4 sasi 1 0 L < < < < < < KK5 0,0-0,5 0,5 hhk /1 T < 32 < < < < 0 90,7 % <0,50 2,7 <0,50 <0, ,8 3,3 8, ,5-1,2 0,7 hhk 1 0/1 T jokunen kivi < < < < < < 0 89,9 % 1,2-2,0 0,8 sasi 1 0 L < < < < < < 2,0-3,0 1,0 sasi 2 0 L märkää, mutta ei selvää vettä, ei täyty < < < < < < KK6 0,0-0,4 0,4 hhk /1 T < 38 < < < < 0,1 90,6 % <0,50 2,2 <0,50 <0,50 3,3 18 8,6 4,3 8, ,4-1,0 0,6 SiHk 1 0 T < 27 < < < < 1,0-2,0 1,0 sasi 1 0 L < < < < < 37 KK7 0,0-0,5 0,5 SiHk /1 T < < < < < < 0 0,5-1,0 0,5 SiHk 1 0/1 T hieman rakennusjätettä < < < < < < 0 1,0-1,6 0,6 Hk 1 0 T hieman rakennusjätettä < < < < < < 0 1,6-2,0 0,4 sasi 1 0 L < < < < < < KK8 0,0-0,6 0,6 SiHk T muoviroskia, kiviä < 26 < < < < 1,1 91,2 % <0,50 2 <0,50 <0,50 2,7 17 8,5 3,7 7, ,6-1,0 0,4 hksi 1 0 L väri (R -> H) vaihettuu 0,6-1m välillä < < < < < < 0 1,0-2,0 1,0 sasi 1 0 L < < < < < < KK9 0,0-0,5 0,5 SiHk T < < < < < < 0 0,5-1,0 0,5 SiHk 1 0/1 T hieman rakennusjätettä, kiviä < 30 < < < < 0 1,0-1,5 0,5 SiHk 1 0/1 T hieman rakennusjätettä, kiviä < 32 < 24 < < 1,4 1,5-2,0 0,5 hksi 1 0/1 T palaneita puunkappaleita < 47 < < < < 5,2 88,8 % <0,50 1,9 <0,50 <0,50 4,4 20 9,4 7,7 9, ,0-2,5 0,5 sasi 1 0 L < 51 < < < < 0 2,5-3,0 0,5 sasi 2 0 L märkää, mutta ei selvää vettä, ei täyty < 34 < < < < KK10 0,0-0,5 0,5 hhk T < < < < < < 0,5-1,2 0,7 hhk 1 0 T vanha tiiliputki poikki, muoviroskaa < 58 < < < < 95,7 % <0,50 1,1 <0,50 <0,50 1,3 8,2 <5,0 3,1 3,7 8,5 8,6 1,2-1,5 0,3 Hk 1 0 T < < < < < < 1,5-2,0 0,5 sasi 1 0 L kerroksen yläosa (10cm) punainen < < < < < < 2,0-2,5 0,5 sasi 1 0 L < < < < < < KP1 0,0-0,5 0,5 Hk T < < < < < < 95,7 % 0,5-1,0 0,5 hhk 0 0 L tiivis < < < < < < 1,0-2,0 1,0 hhk 0 0 L < < < < < < 2,0-2,3 0,3 hhk 0 0 L < < < < < < KP2 0,0-0,5 0,5 srhk T < < < < < < 0,9 95,7 % <0,50 3,6 <0,50 <0,50 5, , ,5-1,0 0,5 srhk/hhk 0 0 T/L < < < < < < 0,7 1,0-2,0 1,0 hhk 0 0 L < < < < < < 0,6 2,0-2,3 0,3 hhk 2 0 L kostea, pv tod.näk. Lähellä < < < < < < 0,1 KP3 0,0-1,0 1,0 SrHk T kivinen, mahdotonta kairata < 33 < 51 < ,7 % <0,50 4,3 <0,50 <0,50 9, KP4 0,0-0,5 0,5 SrHk T säiliön itä < 26 < < < < 0 0,5-1,0 0,5 SrHk 0 0 T kivi, ei pääse syvemmälle < 28 < < < < 0 KP5 0,0-0,7 0,7 SrHk /1 T kivinen < 56 < < < ,6 % <0,50 5,8 <0,50 <0, , ,7-1,5 0,8 Hk 0 0 T kuiva < < < < < < 0 1,5-2,0 0,5 Hk 0 0 T < 33 < < < < 0,4 2,0-3,0 1,0 hhk 1 0 T < < < < < 36 0,5 94,4 % 3,0-3,5 0,5 hhk 1 0 T/L < 46 < < < < Viitearvovertailu, VNa 214/2007 ja Syke opas 98/2002: X Tulos ylittää kynnysarvon XX Tulos ylittää alemman ohjearvon XXX Tulos ylittää ylemmän ohjearvon XXX Tulos ylittää suuntaa-antavan vaarallisen jätteen raja-arvon Huomautukset: = kts. VNa 214/ = Luvuissa mukana kaikki numeeriset tulokset Jos tulos alle detektiorajan, on laskennassa tuloksena käytetty detektiorajaa 14. = Aistihavainto kosteudesta, kts. oheinen luokitus 15. = Aistihavainto pilaantuneisuudesta, kts. oheinen luokitus Kosteus: 0 = kuiva 1 = kostea 2 = märkä 3 = pv-tason alla Aistihavainnot pilaantuneisuudesta: 0 = pilaantumaton 1 = lievä L = Luonnonmaa 2 = kohtalainen T = Täyttömaa 3 = voimakas

19 Oulun kaupunki Tahkokankaan palvelukeskus Liite 2 Yhteenveto maanäytteiden tuloksista Sivu 2/2 Polyaromaattiset hiilivedyt Öljyhiilivetyjakeet Pistetunnus Syvyys m KK1 0,0-0,5 0,5-1,0 1,0-1,8 1,8-2,0 KK2 0,0-0,4 0,4-1,0 1,0-2,0 2,0-2,4 KK3 0,0-0,4 0,4-1,0 1,0-1,8 1,8-2,2 KK4 0,0-0,4 0,4-0,8 0,8-1,6 1,6-2,0 KK5 0,0-0,5 0,5-1,2 1,2-2,0 2,0-3,0 KK6 0,0-0,4 0,4-1,0 1,0-2,0 KK7 0,0-0,5 0,5-1,0 1,0-1,6 1,6-2,0 KK8 0,0-0,6 0,6-1,0 1,0-2,0 KK9 0,0-0,5 0,5-1,0 1,0-1,5 1,5-2,0 2,0-2,5 2,5-3,0 KK10 0,0-0,5 0,5-1,2 1,2-1,5 1,5-2,0 2,0-2,5 KP1 0,0-0,5 0,5-1,0 1,0-2,0 2,0-2,3 KP2 0,0-0,5 0,5-1,0 1,0-2,0 2,0-2,3 KP3 0,0-1,0 KP4 0,0-0,5 0,5-1,0 KP5 0,0-0,7 0,7-1,5 1,5-2,0 2,0-3,0 3,0-3,5 Bentso Dibentso Indeno Antra- Asenaf- Asenaf- Bentso(a) Bentso(b) (g,h,i) Bentso(k) (a,h) Fenan- Fluoran- Fluo- (1,2,3-c,d) Nafta- Py- PAH 5 C 10-C 21 C 21-C 40 C 10-C 40 seeni teeni tyleeni pyreeni fluoranteen i peryleeni fluoranteeni antraseeni treeni teeni reeni pyreeni leeni reeni sum. Keskit. Raskaat sum , (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) <50 <50 52 <50 <50 <50 <50 <50 <50 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 0,00 <50 <50 <50 <50 <50 <50 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 <0,05 0,00 <50 <50 <50 < < <50 <50 <50 Viitearvovertailu, VNa 214/2007 ja Syke opas 98/2002: X Tulos ylittää kynnysarvon XX Tulos ylittää alemman ohjearvon XXX Tulos ylittää ylemmän ohjearvon XXX Tulos ylittää suuntaa-antavan vaarallisen jätteen raja-arvon Huomautukset: = kts. VNa 214/ = Luvuissa mukana kaikki numeeriset tulokset Jos tulos alle detektiorajan, on laskennassa tuloksena käytetty detektiorajaa 14. = Aistihavainto kosteudesta, kts. oheinen luokitus 15. = Aistihavainto pilaantuneisuudesta, kts. oheinen luokitus Kosteus: 0 = kuiva 1 = kostea 2 = märkä 3 = pv-tason alla Aistihavainnot pilaantuneisuudesta: 0 = pilaantumaton 1 = lievä L = Luonnonmaa 2 = kohtalainen T = Täyttömaa 3 = voimakas

20 LIITE 4. LABORATORIOANALYYSITODISTUKSET. Y-tunnus , ALV rek. Kotipaikka Espoo

21 TUTKIMUSTODISTUS Tilaus: Pvm: (12) Anne Jokiniemi Kiviharjunlenkki 1 A OULU Tilauksen nimi: Maa, Tahkokangas Näytetunnus Ottopaikka KK2 0-0,4 KK2 0,4-1 KK3 0,4-1 KK5 0-0,5 KK5 0,5-1,2 Näytteen nimi KK2 0-0,4 KK2 0,4-1 KK3 0,4-1 KK5 0-0,5 KK5 0,5-1,2 Näytteen ottaja Anne Jokiniemi, Nina Kasurinen Anne Jokiniemi, Nina Kasurinen Anne Jokiniemi, Nina Kasurinen Anne Jokiniemi, Nina Kasurinen Anne Jokiniemi, Nina Kasurinen Ottopäivä Näytteen saapumispäivä Näytteen aloituspäivä Näytteen valmistumispäivä Määritykset Kuiva-aine % 82,8 91,5 80,0 90,7 89,9 Sis. men. 010 Öljypitoisuus (C10-C21) mg/kg < 50 < 50 ISO 16703:2004, Öljypitoisuus (C21-C40) mg/kg < 50 < 50 ISO 16703:2004, Öljypitoisuus (C10-C40) mg/kg 52 < 50 ISO 16703:2004, Naftaleeni mg/kg SFS-EN Asenaftyleeni mg/kg SFS-EN mod. Asenafteeni mg/kg SFS-EN *Akkreditoitu menetelmä. Akkreditointi ei koske lausuntoa. Tulokset pätevät vain testatuille näytteille. Raporttia ei saa kopioida osittain ilman testauslaboratorion lupaa. Analyysien mittausepävarmuudet ovat saatavilla pyydettäessä. SYNLAB Analytics & Services Finland Oy puh (09) Lepolantie 9 FI Karkkila Finland Pankki Länsi-Uudenmaan Op Karkkila FI Y-tunnus Kotipaikka Karkkila Alv.rek.

22 TUTKIMUSTODISTUS Tilaus: Pvm: (12) Anne Jokiniemi Kiviharjunlenkki 1 A OULU Tilauksen nimi: Maa, Tahkokangas KK2 0-0,4 KK2 0,4-1 KK3 0,4-1 KK5 0-0,5 KK5 0,5-1,2 Fluoreeni mg/kg SFS-EN Fenantreeni mg/kg SFS-EN Antraseeni mg/kg SFS-EN Fluoranteeni mg/kg SFS-EN Pyreeni mg/kg SFS-EN Bentso(a)antraseeni mg/kg SFS-EN Kryseeni mg/kg SFS-EN Bentso(b)fluoranteeni mg/kg SFS-EN Bentso(k)fluoranteeni mg/kg SFS-EN Bentso(a)pyreeni mg/kg SFS-EN Indeno(1,2,3-cd)pyreeni mg/kg SFS-EN Dibentso(a,h)antraseeni mg/kg SFS-EN *Akkreditoitu menetelmä. Akkreditointi ei koske lausuntoa. Tulokset pätevät vain testatuille näytteille. Raporttia ei saa kopioida osittain ilman testauslaboratorion lupaa. Analyysien mittausepävarmuudet ovat saatavilla pyydettäessä. SYNLAB Analytics & Services Finland Oy puh (09) Lepolantie 9 FI Karkkila Finland Pankki Länsi-Uudenmaan Op Karkkila FI Y-tunnus Kotipaikka Karkkila Alv.rek.

23 TUTKIMUSTODISTUS Tilaus: Pvm: (12) Anne Jokiniemi Kiviharjunlenkki 1 A OULU Tilauksen nimi: Maa, Tahkokangas KK2 0-0,4 KK2 0,4-1 KK3 0,4-1 KK5 0-0,5 KK5 0,5-1,2 Bentso(g,h,i)peryleeni mg/kg SFS-EN PAH-yhdisteiden summa mg/kg SFS-EN Arseeni, kokonais (As) mg/kg 3,7 3,3 2,7 Sis. men. Kadmium, kokonais (Cd) mg/kg < 0,50 < 0,50 < 0,50 Sis. men. Koboltti, kokonais (Co) mg/kg 4,0 3,0 3,0 Sis. men. Kromi, kokonais (Cr) mg/kg Sis. men. Kupari, kokonais (Cu) mg/kg ,8 Sis. men. Elohopea, kokonais (Hg) mg/kg < 0,50 < 0,50 < 0,50 Sis. men. Nikkeli, kokonais (Ni) mg/kg 11 8,1 8,7 Sis. men. Lyijy, kokonais (Pb) mg/kg 6,2 8,2 3,3 Sis. men. Antimoni, kokonais (Sb) mg/kg < 0,50 < 0,50 < 0,50 Sis. men. Vanadiini, kokonais (V) mg/kg Sis. men. *Akkreditoitu menetelmä. Akkreditointi ei koske lausuntoa. Tulokset pätevät vain testatuille näytteille. Raporttia ei saa kopioida osittain ilman testauslaboratorion lupaa. Analyysien mittausepävarmuudet ovat saatavilla pyydettäessä. SYNLAB Analytics & Services Finland Oy puh (09) Lepolantie 9 FI Karkkila Finland Pankki Länsi-Uudenmaan Op Karkkila FI Y-tunnus Kotipaikka Karkkila Alv.rek.

24 TUTKIMUSTODISTUS Tilaus: Pvm: (12) Anne Jokiniemi Kiviharjunlenkki 1 A OULU Tilauksen nimi: Maa, Tahkokangas KK2 0-0,4 KK2 0,4-1 KK3 0,4-1 KK5 0-0,5 KK5 0,5-1,2 Sinkki, kokonais (Zn) mg/kg Sis. men. *Akkreditoitu menetelmä. Akkreditointi ei koske lausuntoa. Tulokset pätevät vain testatuille näytteille. Raporttia ei saa kopioida osittain ilman testauslaboratorion lupaa. Analyysien mittausepävarmuudet ovat saatavilla pyydettäessä. SYNLAB Analytics & Services Finland Oy puh (09) Lepolantie 9 FI Karkkila Finland Pankki Länsi-Uudenmaan Op Karkkila FI Y-tunnus Kotipaikka Karkkila Alv.rek.

25 TUTKIMUSTODISTUS Tilaus: Pvm: (12) Anne Jokiniemi Kiviharjunlenkki 1 A OULU Tilauksen nimi: Maa, Tahkokangas Näytetunnus Ottopaikka KK6 0-0,4 KK8 0-0,6 KK9 1,5-2 KK10 0,5-1,2 Näytteen nimi KK6 0-0,4 KK8 0-0,6 KK9 1,5-2 KK10 0,5-1,2 Näytteen ottaja Anne Jokiniemikiniemikiniemikiniemi, Anne Jo- Anne Jo- Anne Jo- Nina Kasurinesurinesurinen Nina Ka- Nina Ka- Nina Kasurinen 3018 KP1 0-0,5 KP1 0-0,5 Anne Jokiniemi, Nina Kasurinen Ottopäivä Näytteen saapumispäivä Näytteen aloituspäivä Näytteen valmistumispäivä Määritykset Kuiva-aine % 90,6 91,2 88,8 92,6 95,7 Sis. men. 010 Öljypitoisuus (C10-C21) mg/kg < 50 < 50 < 50 ISO 16703:2004, Öljypitoisuus (C21-C40) mg/kg < 50 < 50 < 50 ISO 16703:2004, Öljypitoisuus (C10-C40) mg/kg < 50 < 50 < 50 ISO 16703:2004, Naftaleeni mg/kg < 0,05 SFS-EN Asenaftyleeni mg/kg < 0,05 SFS-EN mod. Asenafteeni mg/kg < 0,05 SFS-EN *Akkreditoitu menetelmä. Akkreditointi ei koske lausuntoa. Tulokset pätevät vain testatuille näytteille. Raporttia ei saa kopioida osittain ilman testauslaboratorion lupaa. Analyysien mittausepävarmuudet ovat saatavilla pyydettäessä. SYNLAB Analytics & Services Finland Oy puh (09) Lepolantie 9 FI Karkkila Finland Pankki Länsi-Uudenmaan Op Karkkila FI Y-tunnus Kotipaikka Karkkila Alv.rek.

26 TUTKIMUSTODISTUS Tilaus: Pvm: (12) Anne Jokiniemi Kiviharjunlenkki 1 A OULU Tilauksen nimi: Maa, Tahkokangas KK6 0-0,4 KK8 0-0,6 KK9 1,5-2 KK10 0,5-1,2 KP1 0-0,5 Fluoreeni mg/kg < 0,05 SFS-EN Fenantreeni mg/kg < 0,05 SFS-EN Antraseeni mg/kg < 0,05 SFS-EN Fluoranteeni mg/kg < 0,05 SFS-EN Pyreeni mg/kg < 0,05 SFS-EN Bentso(a)antraseeni mg/kg < 0,05 SFS-EN Kryseeni mg/kg < 0,05 SFS-EN Bentso(b)fluoranteeni mg/kg < 0,05 SFS-EN Bentso(k)fluoranteeni mg/kg < 0,05 SFS-EN Bentso(a)pyreeni mg/kg < 0,05 SFS-EN Indeno(1,2,3-cd)pyreeni mg/kg < 0,05 SFS-EN Dibentso(a,h)antraseeni mg/kg < 0,05 SFS-EN *Akkreditoitu menetelmä. Akkreditointi ei koske lausuntoa. Tulokset pätevät vain testatuille näytteille. Raporttia ei saa kopioida osittain ilman testauslaboratorion lupaa. Analyysien mittausepävarmuudet ovat saatavilla pyydettäessä. SYNLAB Analytics & Services Finland Oy puh (09) Lepolantie 9 FI Karkkila Finland Pankki Länsi-Uudenmaan Op Karkkila FI Y-tunnus Kotipaikka Karkkila Alv.rek.

27 TUTKIMUSTODISTUS Tilaus: Pvm: (12) Anne Jokiniemi Kiviharjunlenkki 1 A OULU Tilauksen nimi: Maa, Tahkokangas KK6 0-0,4 KK8 0-0,6 KK9 1,5-2 KK10 0,5-1,2 KP1 0-0,5 Bentso(g,h,i)peryleeni mg/kg < 0,05 SFS-EN PAH-yhdisteiden summa mg/kg < 0,5 SFS-EN Arseeni, kokonais (As) mg/kg 2,2 2,0 1,9 1,1 Sis. men. Kadmium, kokonais (Cd) mg/kg < 0,50 < 0,50 < 0,50 < 0,50 Sis. men. Koboltti, kokonais (Co) mg/kg 3,3 2,7 4,4 1,3 Sis. men. Kromi, kokonais (Cr) mg/kg ,2 Sis. men. Kupari, kokonais (Cu) mg/kg 8,6 8,5 9,4 < 5,0 Sis. men. Elohopea, kokonais (Hg) mg/kg < 0,50 < 0,50 < 0,50 < 0,50 Sis. men. Nikkeli, kokonais (Ni) mg/kg 8,9 7,4 9,4 3,7 Sis. men. Lyijy, kokonais (Pb) mg/kg 4,3 3,7 7,7 3,1 Sis. men. Antimoni, kokonais (Sb) mg/kg < 0,50 < 0,50 < 0,50 < 0,50 Sis. men. Vanadiini, kokonais (V) mg/kg ,6 Sis. men. *Akkreditoitu menetelmä. Akkreditointi ei koske lausuntoa. Tulokset pätevät vain testatuille näytteille. Raporttia ei saa kopioida osittain ilman testauslaboratorion lupaa. Analyysien mittausepävarmuudet ovat saatavilla pyydettäessä. SYNLAB Analytics & Services Finland Oy puh (09) Lepolantie 9 FI Karkkila Finland Pankki Länsi-Uudenmaan Op Karkkila FI Y-tunnus Kotipaikka Karkkila Alv.rek.

28 TUTKIMUSTODISTUS Tilaus: Pvm: (12) Anne Jokiniemi Kiviharjunlenkki 1 A OULU Tilauksen nimi: Maa, Tahkokangas KK6 0-0,4 KK8 0-0,6 KK9 1,5-2 KK10 0,5-1,2 KP1 0-0,5 Sinkki, kokonais (Zn) mg/kg ,5 Sis. men. *Akkreditoitu menetelmä. Akkreditointi ei koske lausuntoa. Tulokset pätevät vain testatuille näytteille. Raporttia ei saa kopioida osittain ilman testauslaboratorion lupaa. Analyysien mittausepävarmuudet ovat saatavilla pyydettäessä. SYNLAB Analytics & Services Finland Oy puh (09) Lepolantie 9 FI Karkkila Finland Pankki Länsi-Uudenmaan Op Karkkila FI Y-tunnus Kotipaikka Karkkila Alv.rek.

29 TUTKIMUSTODISTUS Tilaus: Pvm: (12) Anne Jokiniemi Kiviharjunlenkki 1 A OULU Tilauksen nimi: Maa, Tahkokangas Näytetunnus Ottopaikka KP2 0-0,5 KP3 0-1 KP5 0-0,7 KP5 2-3 Näytteen nimi KP2 0-0,5 KP3 0-1 KP5 0-0,7 KP5 2-3 Näytteen ottaja Anne Jokiniemi, Nina Kasurinen Anne Jokiniemi, Nina Kasurinen Anne Jokiniemi, Nina Kasurinen Anne Jokiniemi, Nina Kasurinen Ottopäivä Näytteen saapumispäivä Näytteen aloituspäivä Näytteen valmistumispäivä Määritykset Kuiva-aine % 95,7 96,7 97,6 94,4 Sis. men. 010 Öljypitoisuus (C10-C21) mg/kg < 50 < 50 < 50 < 50 ISO 16703:2004, Öljypitoisuus (C21-C40) mg/kg < < 50 ISO 16703:2004, Öljypitoisuus (C10-C40) mg/kg < < 50 ISO 16703:2004, Naftaleeni mg/kg < 0,05 SFS-EN Asenaftyleeni mg/kg < 0,05 SFS-EN mod. Asenafteeni mg/kg < 0,05 SFS-EN Fluoreeni mg/kg < 0,05 SFS-EN *Akkreditoitu menetelmä. Akkreditointi ei koske lausuntoa. Tulokset pätevät vain testatuille näytteille. Raporttia ei saa kopioida osittain ilman testauslaboratorion lupaa. Analyysien mittausepävarmuudet ovat saatavilla pyydettäessä. SYNLAB Analytics & Services Finland Oy puh (09) Lepolantie 9 FI Karkkila Finland Pankki Länsi-Uudenmaan Op Karkkila FI Y-tunnus Kotipaikka Karkkila Alv.rek.

30 TUTKIMUSTODISTUS Tilaus: Pvm: (12) Anne Jokiniemi Kiviharjunlenkki 1 A OULU Tilauksen nimi: Maa, Tahkokangas KP2 0-0,5 KP3 0-1 KP5 0-0,7 KP5 2-3 Fenantreeni mg/kg < 0,05 SFS-EN Antraseeni mg/kg < 0,05 SFS-EN Fluoranteeni mg/kg < 0,05 SFS-EN Pyreeni mg/kg < 0,05 SFS-EN Bentso(a)antraseeni mg/kg < 0,05 SFS-EN Kryseeni mg/kg < 0,05 SFS-EN Bentso(b)fluoranteeni mg/kg < 0,05 SFS-EN Bentso(k)fluoranteeni mg/kg < 0,05 SFS-EN Bentso(a)pyreeni mg/kg < 0,05 SFS-EN Indeno(1,2,3-cd)pyreeni mg/kg < 0,05 SFS-EN Dibentso(a,h)antraseeni mg/kg < 0,05 SFS-EN Bentso(g,h,i)peryleeni mg/kg < 0,05 SFS-EN PAH-yhdisteiden summa mg/kg < 0,5 SFS-EN *Akkreditoitu menetelmä. Akkreditointi ei koske lausuntoa. Tulokset pätevät vain testatuille näytteille. Raporttia ei saa kopioida osittain ilman testauslaboratorion lupaa. Analyysien mittausepävarmuudet ovat saatavilla pyydettäessä. SYNLAB Analytics & Services Finland Oy puh (09) Lepolantie 9 FI Karkkila Finland Pankki Länsi-Uudenmaan Op Karkkila FI Y-tunnus Kotipaikka Karkkila Alv.rek.

31 TUTKIMUSTODISTUS Tilaus: Pvm: (12) Anne Jokiniemi Kiviharjunlenkki 1 A OULU Tilauksen nimi: Maa, Tahkokangas KP2 0-0,5 KP3 0-1 KP5 0-0,7 KP5 2-3 Arseeni, kokonais (As) mg/kg 3,6 4,3 5,8 Sis. men. Kadmium, kokonais (Cd) mg/kg < 0,50 < 0,50 < 0,50 Sis. men. Koboltti, kokonais (Co) mg/kg 5,8 9,5 9,0 Sis. men. Kromi, kokonais (Cr) mg/kg Sis. men. Kupari, kokonais (Cu) mg/kg Sis. men. Elohopea, kokonais (Hg) mg/kg < 0,50 < 0,50 < 0,50 Sis. men. Nikkeli, kokonais (Ni) mg/kg Sis. men. Lyijy, kokonais (Pb) mg/kg 6,1 36 8,8 Sis. men. Antimoni, kokonais (Sb) mg/kg < 0,50 < 0,50 < 0,50 Sis. men. Vanadiini, kokonais (V) mg/kg Sis. men. Sinkki, kokonais (Zn) mg/kg Sis. men. Lausunto SYNLAB Analytics & Services Finland Oy *Akkreditoitu menetelmä. Akkreditointi ei koske lausuntoa. Tulokset pätevät vain testatuille näytteille. Raporttia ei saa kopioida osittain ilman testauslaboratorion lupaa. Analyysien mittausepävarmuudet ovat saatavilla pyydettäessä. SYNLAB Analytics & Services Finland Oy puh (09) Lepolantie 9 FI Karkkila Finland Pankki Länsi-Uudenmaan Op Karkkila FI Y-tunnus Kotipaikka Karkkila Alv.rek.

32 TUTKIMUSTODISTUS Tilaus: Pvm: (12) Anne Jokiniemi Kiviharjunlenkki 1 A OULU Tilauksen nimi: Maa, Tahkokangas Jarkko Kupari Kemisti Tämä tutkimustodistus on allekirjoitettu sähköisesti. Tuloksia koskevat tiedustelut Ympäristö- ja metallianalytiikka Matti Mäkelä, Laboratorion johtaja, puh , matti.makela@novalab.fi Ympäristöanalytiikka Jarkko Kupari, Kemisti, puh , jarkko.kupari@novalab.fi Lisätiedot Hiilivetytulosten mittausepävarmuus: >C10-C21, >C21-<C40 ja >C10-<C40: mg/kg ± 35 %, mg/kg ± 18 %, yli 1000 mg/kg ± 13 %.PAH-yhdisteiden mittausepävarmuus: yli 0,05 mg/kg ± 40 %, asenaftyleeni yli 0,05 mg/kg ± 100 %. Laboratoriot Maanäytteelle metallianalyysien (ICP-OES) epävarmuusarvio: Sb: 0,5-10 mg/kg ± 100 % ja yli 10 mg/kg ± 50 %. Muut metallit: 0,5-10 mg/kg ± 50 %, mg/kg ± 20 % ja yli 100 mg/kg ± 10 %. Jakelu Jari Heiskari, jari.heiskari@ramboll.fi Anne Jokiniemi, anne.jokiniemi@ramboll.fi, nina.kasurinen@ramboll.fi *Akkreditoitu menetelmä. Akkreditointi ei koske lausuntoa. Tulokset pätevät vain testatuille näytteille. Raporttia ei saa kopioida osittain ilman testauslaboratorion lupaa. Analyysien mittausepävarmuudet ovat saatavilla pyydettäessä. SYNLAB Analytics & Services Finland Oy puh (09) Lepolantie 9 FI Karkkila Finland Pankki Länsi-Uudenmaan Op Karkkila FI Y-tunnus Kotipaikka Karkkila Alv.rek.

33 Y-tunnus , ALV rek. Kotipaikka Espoo LIITE 5. VALOKUVIA ALUEELTA.

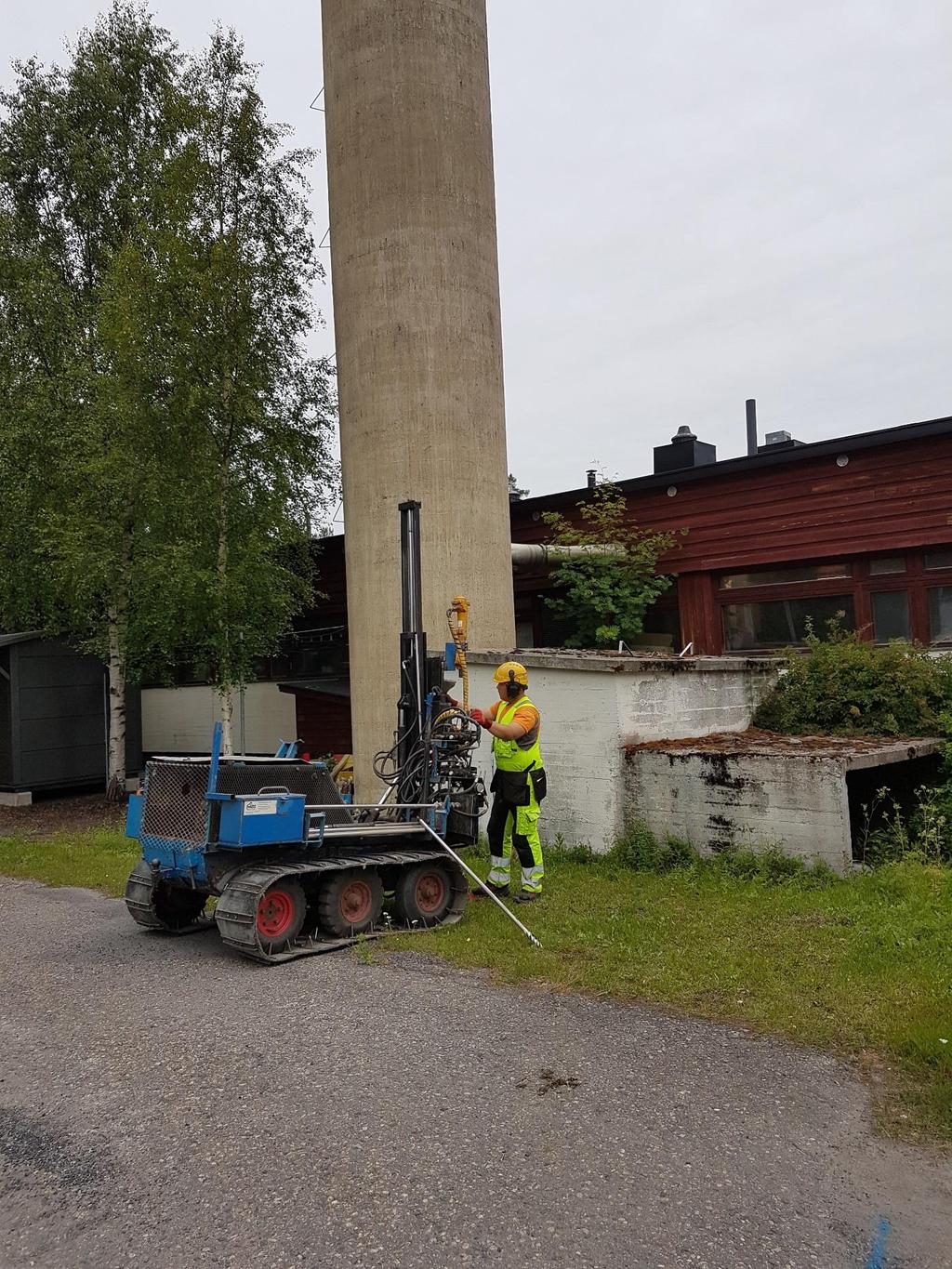

34 Valokuvia alueelta Kuva 1. Pisteen KP2 kairausta. ( ) Y-tunnus , ALV rek. Kotipaikka Espoo

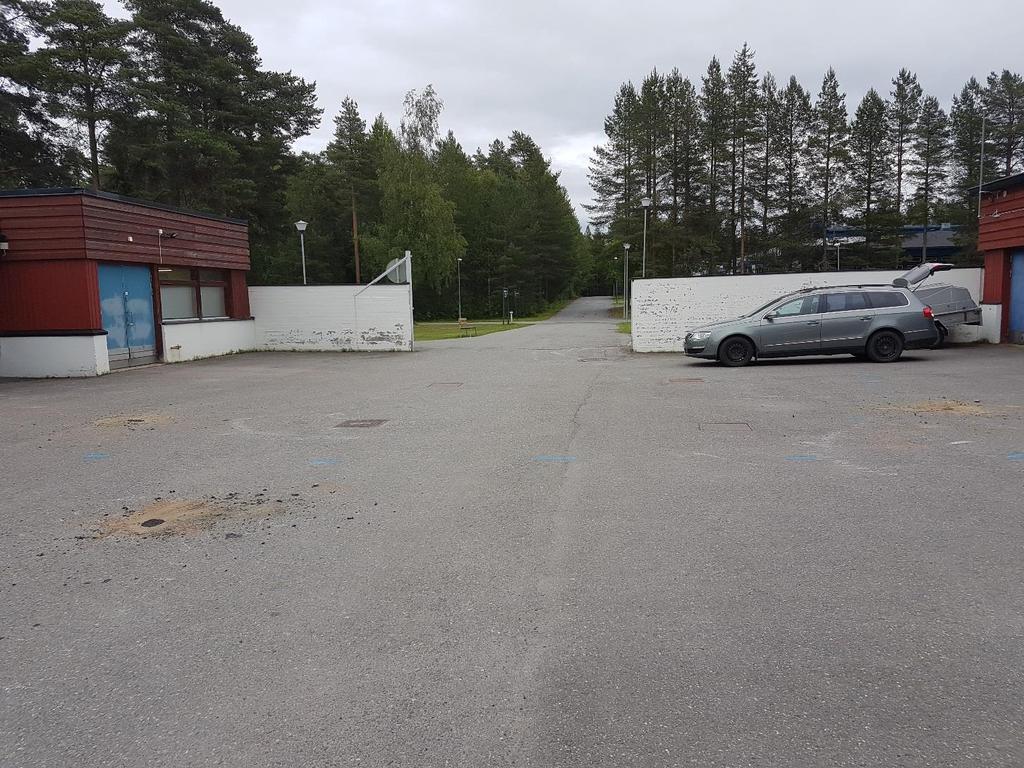

35 Valokuvia alueelta Kuva 2. Välipihan kairapisteet: KP3 (edessä vasemmalla), KP4 (takana vasemmalla) ja KP5 (oikealla). ( ) Y-tunnus , ALV rek. Kotipaikka Espoo
