Vastaanottaja SOK Kiinteistöässä. Asiakirjatyyppi Raportti. Päivämäärä 09/2017 SOK KIINTEISTÖÄSSÄ ALAVUDEN VANHAN ABC-ASEMAN PILAANTUNEISUUSTUTKIMUS

Transkriptio

1 Vastaanottaja SOK Kiinteistöässä Asiakirjatyyppi Raportti Päivämäärä 09/2017 SOK KIINTEISTÖÄSSÄ ALAVUDEN VANHAN ABC-ASEMAN PILAANTUNEISUUSTUTKIMUS

2 PILAANTUNEISUUSTUTKIMUS Tarkastus Päivämäärä 01/09/2017 Laatija Tarkastaja Hyväksyjä Kuvaus Sirpa Muotio Raportti Alavuden vanhan ABC-aseman pilaantuneisuudesta Viite

3 PILAANTUNEISUUSTUTKIMUS SISÄLLYSLUETTELO 1. TUTKIMUSKOHDE Käyttöhistoria ja nykyinen käyttö Nykyiset rakenteet Maaperä Pohjavesi ja pintavesi Kaavoitus Naapurusto 3 2. MAASTOTYÖT Piha-alueen näytteet Mittarikenttä Säiliöalueet Huolto- ja pesuhallin näytteet 5 3. TULOKSET Maaperän pilaantuneisuuden arviointi Maaperänäytteiden analyysitulokset Kenttämittaukset Laboratorioanalyysit Arvio maaperän pilaantuneisuudesta 7 4. JOHTOPÄÄTÖKSET 7 LIITTEET Liite 1 Liite 2 Liite 3 Liite 4 Tutkimuskartta Alkuperäiset analyysitodistukset Kooste analyysituloksista Säiliötarkastusten pöytäkirjat

4 1 1. TUTKIMUSKOHDE Ramboll Finland Oy on tehnyt SOK Kiinteistöässän toimeksiannosta maaperän haittaainetutkimuksen osoitteessa Kuulantie 11, Alavus. Kohteen kiinteistötunnus on Alueelle ollaan valmistelemassa kaavamuutosta, jonka myötä tontilla oleva entinen huoltoasemarakennus säiliö- ja mittarialueineen puretaan. Työn tarkoituksena oli selvittää kohteen mahdollinen toimintahistoriaan liittyvä maaperän pilaantuneisuus metalleilla tai puolimetalleilla tai öljyhiilivedyillä. Työn on tilannut SOK Kiinteistöässä yhteyshenkilönään Pekka Hakamäki. Ramboll Finland Oy:ssä työstä on vastannut rkm. Pekka Grims. Maaperänäytteet otettiin m Kuva 1. Kohteen likimääräinen sijainti esitetty punaisella (Karttapaikka) 1.1 Käyttöhistoria ja nykyinen käyttö Tontilla on toiminut huoltoasema 1960-luvun alkupuolelta saakka. Tarkkaa ajankohtaa polttoaineiden jakelun ja autojen huolto- /pesutoiminnan aloittamisesta ei ole. Polttoaineenjakelu alue on toiminnan alkuvuosina ollut sorapäällysteinen. Aluksi huoltoasematoimintaa kiinteistöllä harjoitti Shell ja myöhemmin ABC. Huoltoasematoiminta kohteessa on loppunut n 10 vuotta sitten. Tämän jälkeen kohteessa on ollut maatalouskauppa Agrimarket. Tontti on kaavoitettu LH-tontiksi ja Agrimarket voi poikkeusluvan turvin jatkaa toimintaansa vuoteen 2019 saakka.

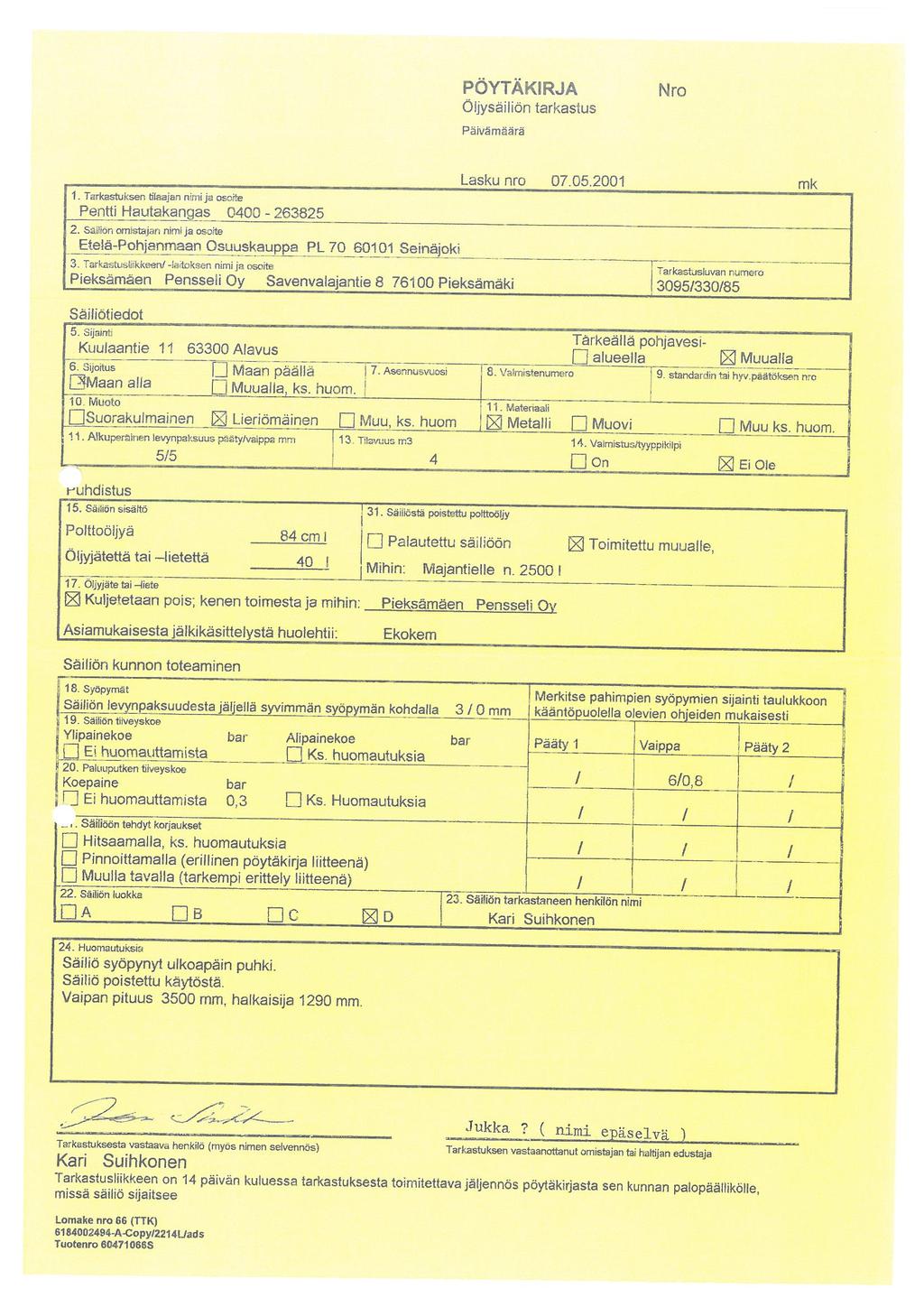

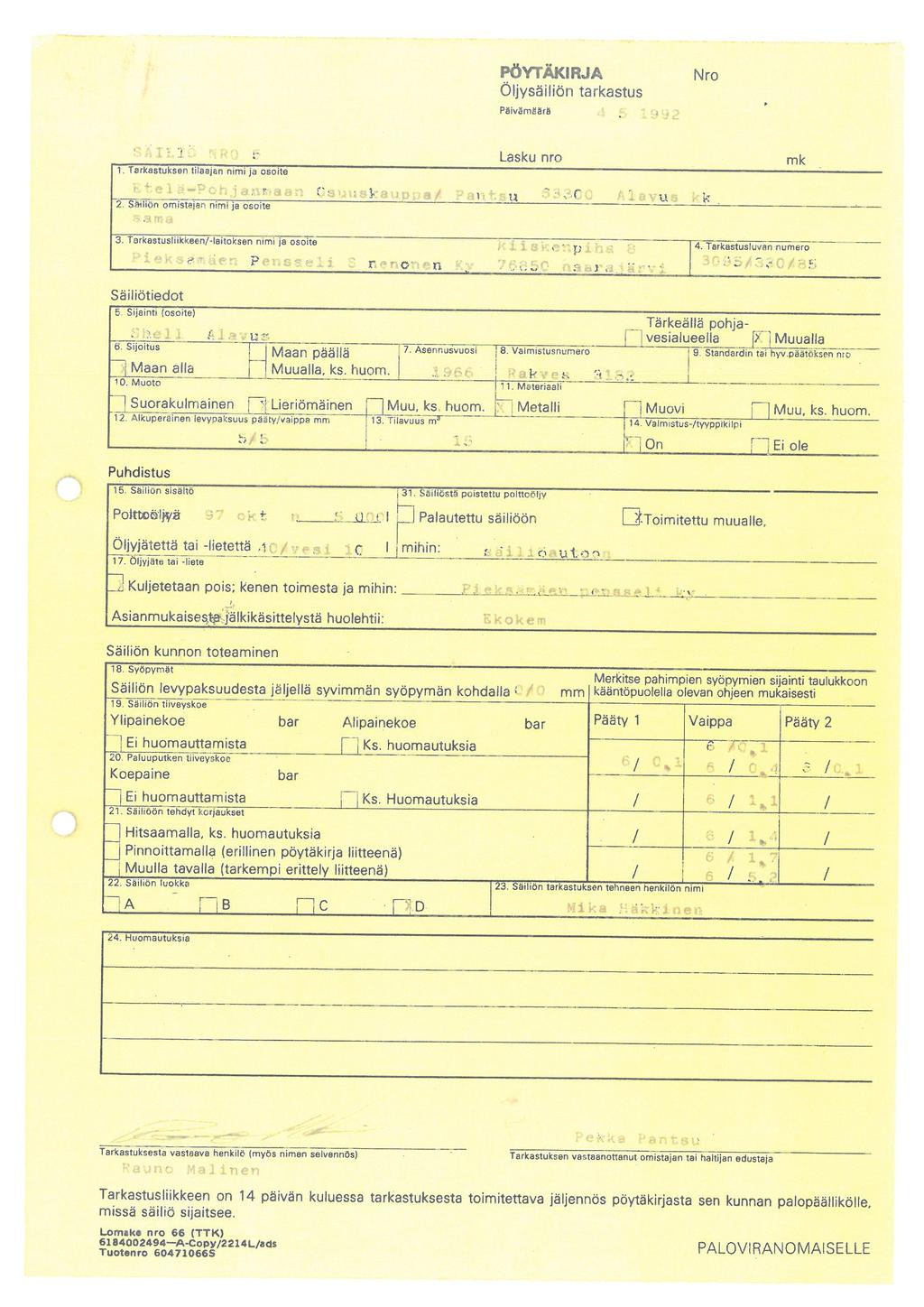

5 2 1.2 Nykyiset rakenteet Tontilla on tällä hetkellä seuraavat rakenteet: myymälärakennus (rakennettu 1960-luvulla) mittarikenttä katoksineen. Polttoainepumput on poistettu. Mittarikenttä on muovitettu. Tiedossa ei ole, että onko tämän yhteydessä poistettu pilaantuneita maita. vanha säiliöalue; säiliöt on tyhjennetty ja tarkistettu. Osa säiliöistä on täytetty hiekalla. Vanhimmat säiliöt on tarkastuspöytäkirjan mukaan ilmeisesti asennettu vuonna uusi säilöalue; säiliöt asennettu 1992 lämmitysöljysäiliön alue Öljysäiliöiden tarkastuksista löytyy pöytäkirjat ja v tarkistetuista vanhan alueen säiliöistä (4 kpl) on yksi todettu A-luokan säiliöksi, yksi C-luokan säiliöksi sekä kaksi D-luokan säiliöiksi. D-luokan säiliöissä ei ole ollut pahimpien syöpymien kohdilla levypaksuudesta jäljellä milliäkään. Säiliöt on pöytäkirjojen mukaan asennettu vuosina v on tarkistettu viisi öljysäiliötä. Kolme v asennettua säiliötä on todettu A-lk:n ja yksi B-lk:n säiliöksi. Yksi säiliö, jonka asennusvuotta ei kerrota, on todettu puhkisyöpyneeksi (D-lk). Alla olevassa ilmakuvassa on esitetty nykyisten ja entisten toimintojen sijainteja. Mittarikenttä Lämm. öljysäiliö Vanhat säiliöt Uudet säiliöt Kuva 2. Ilmakuva eri alueiden sijainti kiinteistöllä. 1.3 Maaperä Kaavamuutosta varten tehtiin alueella maaperätutkimus. Pohjamaa on silttiä ja savea noin 5-7 metrin syvyyteen saakka. Tämän alapuolella on moreenia. Heijarikairaukset ovat päättyneet kiviin tai kallioon enimmillään 9-12 metrin syvyydessä. Tontin länsiosa on noin tasolla +106,5 (N2000), mittarikenttä on tasolla noin +105,6. Päällystetyn alueen länsiosa on noin tasolla +105,1 105, Pohjavesi ja pintavesi Maaperätutkimuksen yhteydessä kiinteistölle asennettiin kaksi väliaikaista pohjavesiputkea pohjaveden korkeuden määrittämiseksi. Tontin itäosassa (piste P15) pohjavesi oli ,62

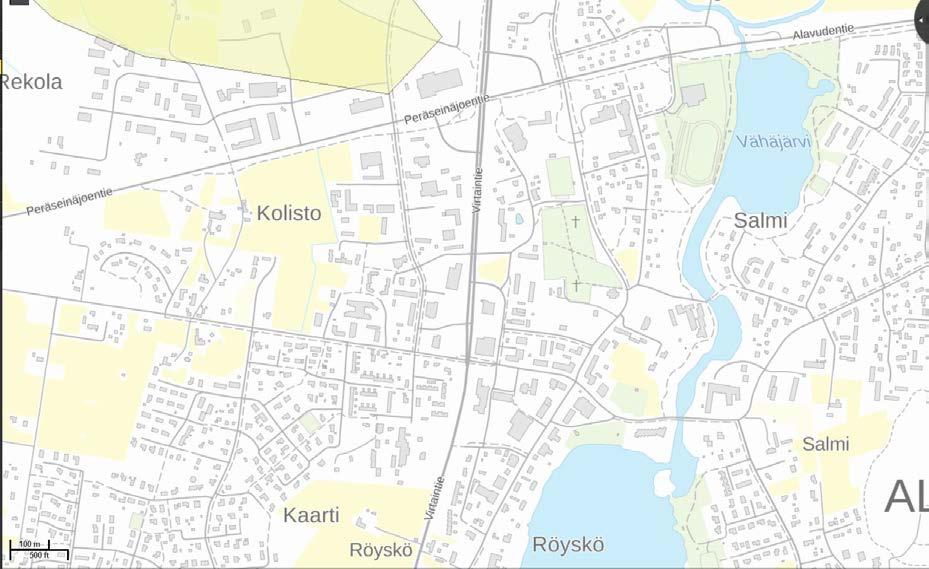

6 3 m (+101,52 N2000) syvyydellä maanpinnasta ja tontin luoteiskulman kairauspisteessä (P13) syvyydellä 3,65 m maanpinnasta (+102,81). Pisteiden sijainnit on esitetty liitteessä 1 olevassa piirustuksessa Kiinteistö ei sijaitse luokitellulla pohjavesialueella. Lähin pohjavesialue on Ritolanmäki, joka sijaitsee noin 0,7 km päässä kohteesta pohjoiseen. Tutkimusalueesta noin 460 m kaakkoon on Alavudenjärvi. Tontin kaakkoispuolella on noin 4-5 m syvyinen Kuulantien alikulku, jota kohden vedet tontilta virtaavat. Ritolanmäen pohjavesialue Alavudenjärvi Kuva 3. Tutkimuskohteen sijainti pinta- ja pohjaveteen nähden (Paikkatietoikkuna) 1.5 Kaavoitus Tutkimuskohde on kaavassa tällä hetkellä merkitty LH-tontiksi. Kaavoitusta on kuitenkin tarkoitus muuttaa ja tehdä tontista AL-tontti (asuin-, liike- ja toimistorakennusten alue) 1.6 Naapurusto Kiinteistö rajoittuu pohjoisessa Kirjapainonkujaan, idässä Virtaintiehen (kt 66), lännessä Kolistontiehen ja etelässä Kuulantiehen. 2. MAASTOTYÖT Maaperän haitta-ainepitoisuuksien määrittämiseksi alueella otettiin näytteitä välisenä aikana. Näytteet tutkittiin aistinvaraisesti sekä osin kenttämittareilla (öljyhiilivedyt PetroFlagilla ja raskasmetallit XRF-mittarilla). Näiden perusteella valitut näytteet lähetettiin analysoitavaksi Eurofinsin Lahden laboratorioon (ent. Ramboll Analytics).

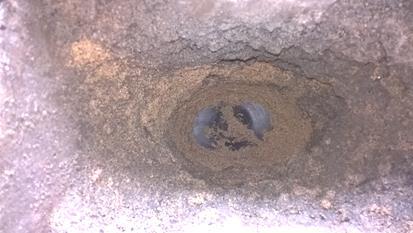

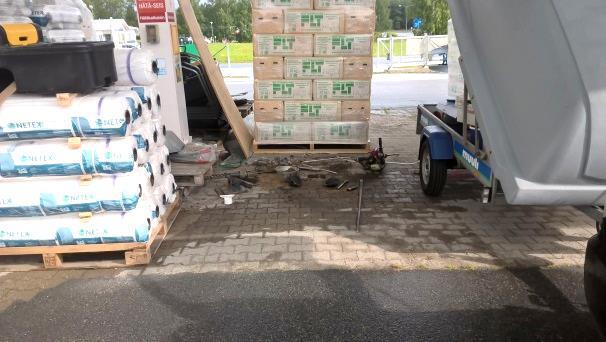

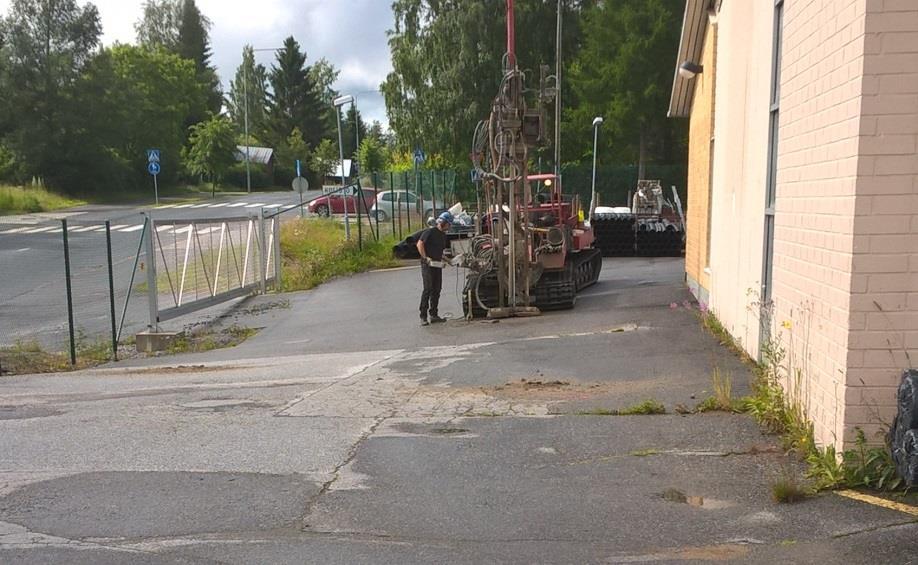

7 4 2.1 Piha-alueen näytteet Piha-alueella näytteet otettiin 14 pisteestä. Pisteestä 6 ei näytettä kyetty ottamaan. Näytteet otettiin syvyyksiltä 0,1-0,7 m, 0,7-1,3 m ja 1,3 2,0 m maanpinnasta Mittarikenttä Piha-alueen näytteet otettiin poraamalla lukuun ottamatta pistettä P2, josta piikattiin betoninen sidekivi rikki ja näyte otettiin käsikalustolla sillä katoksen mataluuden vuoksi ei tässä voitu käyttää porakonetta. Mittarikentälle sijoitettiin pisteet P1-P4. Varsinaisella mittarien alueella on betonisten sidekivien alla väh. 0,8 m vahvuinen hiekkakerros. Muovikalvo on asennettu 0,35 m sidekivien yläpinnasta syvyyteen mitaten. Alun perin arvioitiin, ettei mittarikentälle olisi asennettu muovikalvoa. Tiedossa ei ole, onko tässä yhteydessä tehty maaperän kunnostustöitä. Muovin ylä- tai alapuolisessa hiekassa ei todettu polttoaineiden hajua. Kuvat 4 ja 5. Piste 2 ja mittarikentän muovikalvo Säiliöalueet Säiliöalueilla näytteet otettiin metrin välein enimmillään 5,0 6,0 m syvyyteen saakka. Pihan rakennekerrokset ovat noin 0,7-1,0 m vahvuiset. Maaperä on rakennekerrosten alla heikosti vettä johtavaa silttiä/savea. Ainoat aistinvaraiset havainnot polttoaineista tehtiin pisteissä P11 (syv 2,0-3,0 m) ja P12 (syv. 2,0-3,0 m ja 3,0-4,0 m). Molemmat pisteet ovat huoltamorakennuksen eteläpäädyllä sijaitsevan lämmitysöljysäiliön läheisyydessä. Kuva 6. Piha-alueella näytteet otettiin poravaunulla.

8 5 2.2 Huolto- ja pesuhallin näytteet Näytteitä otettiin huolto- ja pesuhallista yht. neljästä pisteestä. Lattiaan tehtiin timanttiporalla reiät, joista näytteet otettiin käsikairalla. Alla olevassa vanhassa kuvassa on esitetty pisteiden sijainnit. Piirustuksen merkinnät pesu- ja huoltohallista ovat entisen huoltoaseman hoitajan mukaan väärinpäin. Kuvan vas. reunassa näkyvän öljynerotuskeskuksen läheisyyteen ei reikiä porattu. Tämä kohta tulee tutkia purku- ja kunnostustyön yhteydessä. Kuva 7. Huolto- ja pesuhalli Pisteessä P16 on betonilaatan paksuus 14 cm ja pisteessä P17 20 cm. Laatan alla on 10 cm Styrox-eriste. Pisteissä P18 ja P19 laatta on 30 ja 27 cm vahvuinen. Tässä osassa ei laatan alla ole eristettä. Yllä olevassa kuvassa on esitetty mm. huoltotilassa oleva huoltosyvennys, joka on todenäköisesti täytetty. Kuvan mukaan tutkimuspisteet eivät olisi osuneet syvennysten kohdille, mutta täyttä varmuutta asiasta ei ole. Kuva 8. Piste 19 Näytteenottopisteet on esitetty liitteenä olevassa piirustuksessa (liite 1). 3. TULOKSET 3.1 Maaperän pilaantuneisuuden arviointi Maaperän pilaantuneisuus arvioidaan ensisijaisesti kohdekohtaisella riskitarkastelulla. Tarkastelussa huomioidaan haitta-aineiden laatu ja määrä, kulkeutumisreitit sekä haitta-aineille

9 6 mahdollisesti altistuvat kohderyhmät. Kohteessa käytetään pitoisuustarkastelun lähtökohtana Valtioneuvoston asetuksessa 214/2007 maaperän pilaantuneisuuden ja puhdistustarpeen arvioinnista annettuja kynnys- ja ohjearvoja (taulukko 1). Taulukko 1. VNa:n kynnys- ja ohjearvoja (mg/kg) Alempi Aine Kynnysarvo ohjearvo Ylempi ohjearvo Antimoni 2 10 (t) 50 (e) Arseeni 5 50 (e) 100 (e) Kadmium 1 10 (e) 20 (e) Coboltti (e) 250 (e) Kromi (e) 300 (e) Kupari (e) 200 (e) Lyijy (t) 750 (e) Nikkeli (e) 150 (e) Sinkki (e) 400 (e) Bentseeni 0,02 0,2 (t) 1 (t) Tolueeni 5 (t) 25 (t) Etyylibentseeni 10 (t) 50 (t) Ksyleenit 10 (t) 50 (t) Dikloorieteenit 0,01 0,05 (t) 0,2 (t) Trikloorieteeni 0,01 1 (e,t) 5 (e) Tetrakloorieteeni 0,01 0,5 (t) 2 (t) MTBE-TAME 0, Bensiinijakeet (>C5-C10) Öljyjakeet (>C10-C40) 300 Keskitisleet (>C10-C21) Raskaat öljyjakeet (>C21-C40) Ohjearvopitoisuuden perässä (t) merkitsee pitoisuustason määräytymistä terveysriskien perusteella ja (e) ekologisten riskien perusteella. Asetuksen mukaan maaperän pilaantuneisuuden ja puhdistustarpeen määrittelyn tulee perustua arvioon maaperässä olevien haitallisten aineiden aiheuttamasta vaarasta tai haitasta terveydelle ja ympäristölle. Asetuksen liitteessä on arvioinnin apuna käytettävät, viimeisimpään kansainväliseen tutkimustietouteen perustuvat, kynnys- ja ohjearvot (ylempi ja alempi ohjearvo) noin 50:lle maaperänsuojelun kannalta olennaiselle haital-liselle aineelle/aineryhmälle. Kynnysarvo ilmaisee haitta-aineen sellaisen pitoisuuden, jonka ylittävät pitoisuudet edellyttävät maaperän pilaantuneisuuden ja puhdistustarpeen arviointia Alempi ohjearvo ilmaisee haitta-aineen pitoisuuden, jonka ylittävät pitoisuudet yleensä edellyttävät maaperän kunnostustoimenpiteitä alueilla, joiden maankäyttö on herkkää (esim. koulut, päiväkodit, asuinrakennukset) Ylempi ohjearvo ilmaisee haitta-aineen pitoisuuden, jonka ylittävät pitoisuudet yleensä edellyttävät maaperän kunnostustoimenpiteitä. Alempaa ohjearvoa käytetään pilaantuneisuuden osalta vertailuarvona yleensä, jos alueen maankäyttö on herkkää, esimerkiksi asutus tai puistoalueet leikkikenttineen. Ylempi ohjearvo on vertailuarvona lähtökohtaisesti, jos maankäyttö ei ole herkkää, kuten esimerkiksi teollisuus-, varastointi- tai katualueilla.

10 7 Maaperän pilaantuneisuus ja puhdistustarve on arvioitava, jos yhden tai useamman haitallisen aineen pitoisuus maaperässä ylittää kynnysarvon. Yleisenä lähtökohtana maaperän kunnostuksen tavoitetasoksi voidaan asuinkiinteistöillä pitää alempaa ohjearvotasoa ja teollisuuskiinteistöillä ylempää ohjearvotasoa. 3.2 Maaperänäytteiden analyysitulokset Kenttämittaukset Aistinvaraisten havaintojen perusteella analysoitiin öljyhiilivedyt 23 näytteestä. Kenttämittauksissa (PetroFlag) havaittiin kynnysarvon (300 mg/kg) ylittävä kokonaishiilivetypitoisuus pisteessä P12 syvyydellä 3,0-4,0 m. XRF-mittarilla tehdyissä kenttämittauksissa antimonia (Sb) oli (25-39 mg/kg) yli alemman ohjearvon (10 mg/kg) rajan useissa pisteissä. Kaikissa laboratoriomäärityksissä sitä kuitenkin oli alle 0,5 mg/kg. Kenttämittauksissa kynnysarvo ylittyi satunnaisissa näytteissä mm. arseenin (As) ja kromin (Cr) kohdalla. Laboratoriossa nämä pitoisuudet todettiin kuitenkin kynnysarvoakin pienemmiksi. Kenttämittauksissa useat raskasmetallimääritykset jäivät alle laitteen määritysrajan. Näiden kohdalla on tulostaulukossa merkintä LOD (limit of detection) Laboratorioanalyysit Laboratoriossa todettiin ainoa alemman ohjearvon ylitys raskasmetallien osalta pisteessä P18 (huoltohalli). Pisteessä todettiin välittömästi lattialaatan alapuolella syv 0,2-0,8 m lattiapinnasta kuparia 190 mg/kg (alempi ohjearvo 150 mg/kg). Aistinvaraisesti ainoat polttoaineilta lievästi haisseet näytteet otettiin pisteistä P5 (vanha säiliöalue) ja P12 (lämmitysöljysäiliön alue) syvyyksiltä 3-4 m ja 4-5 m. Pisteessä P5 todettiin laboratoriossa kuitenkin vain erittäin pieniä pitoisuuksia aromaattisia hiilivetyjä sekä bensiinijakeita. Kaikki todetut pitoisuudet olivat selkeästi alempien ohjearvojen alapuolella. Pisteessä 12 (lämmitysöljysäiliön vieressä) todettiin 3-4 metrin syvyydessä keskitisleitä 980 mg/kg (alempi ohjearvo 300 mg/kg ja ylempi ohjearvo 1000 mg/kg). Muissa syvyyksissä tai pisteissä tai ei todettu öljyhiilivetyjakeita ohjearvoja ylittäviä määriä. Alkuperäiset analyysitulokset on esitetty liitteessä 2 ja kooste analyysituloksista on esitetty liitteessä Arvio maaperän pilaantuneisuudesta Tutkimustulosten perusteella voidaan arvioida, että maaperän mahdollinen pilaantuneisuus on varsin rajallista. Huonosti läpäisevän maaperän (Si/Sa) johdosta mahdollisista säiliövuodoista tai vastaavista aiheutunut pilaantuneisuus rajoittunee säiliöiden täyttöhiekkaan. Maaperän kunnostustarvetta on tehdyn tutkimuksen perusteella vain pisteiden P12 ja P18 alueilla. 4. JOHTOPÄÄTÖKSET Tehtyjen analyysien perusteella tutkittu alue on pieniltä osin pilaantunut kuparilla (P18) ja öljyhiilivedyillä (P12). Purkutöiden yhteydessä (tai ennen niitä) on aiheellista ottaa vielä näytteitä mm. rakennuksen sisällä olleen öljynerotuskeskuksen läheisyydestä. Lisäksi on syytä selvittää maaperän laatu vanhojen säiliöiden eteläpuolella (Kuulantie/alikulku). Säiliöt ovat kiinni rajalinjassa ja välittömästi niiden eteläpuolelta alkaa niin jyrkkä luiska, ettei näytteenotto onnistu porakoneella tai käsikalustolla. Pilaantuneisuuden selvittämiseksi tulisi kaivaa kaivinkoneella koekuoppa Kuulantieltä esim. suunnitellun pisteen 6 kohtaan. Pohjaveden pinta on pisteessä ,52 (N2000). Alikulussa on tie liitteenä olevan kartan mukaan tasolla +99,5. Alikulku määrittääkin

11 pohjaveden virtaussuunnan ja mahdollinen polttoaineiden ja pilaantuneisuuden leviäminen vanhojen säiliöiden alueelta tapahtuisi tähän suuntaan. Myös mittarikentällä on aiheellista selvittää pohjamaan mahdollinen pilaantuneisuus joko pienellä kaivinkoneella tehtävästä koekuopasta tai porakoneella katoksen purun jälkeen. 8

12

13

14

15

16

17

18

19

20 SOK kiinteistöässä Alavuden vanha ABC-asema Liite 3 Yhteenveto maanäytteiden tuloksista Sivu 1/4 Kenttämittaukset XRF Metallit ja puolimetallit 2 Pistetunnus Syvyys Maalaji Aistihav. 15 Vertailuarvot Sb As Cd Co Cr Cu Pb Ni Zn V hiilivedyt Sb As Cd Co Cr Cu Pb Ni Zn V arvio luontainen pit. 1 0,02 1 0, ,02 1 0, kynnysarvo Petro alempi ohjearvo Flag ylempi ohjearvo vaarallisen jätteen raja-arvo L/T Lisätietoja / havain (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) P1 0,10-0,70 Hk 0 T Mittarikenttä 25 LOD LOD LOD 102 LOD LOD LOD ,5 3,7 0,2 5, , ,70-1,30 Hk 0 T LOD LOD LOD LOD LOD ,30-2,00 Si 0 T LOD LOD LOD LOD 96 LOD LOD LOD 43 LOD P2 0,08-0,20 Murske 0 T Muovin yläpuoli LOD LOD LOD LOD LOD 50 LOD LOD ,5 1,7 0,2 7, , ,35-0,80 HK 0 T Muovin alapuoli LOD LOD LOD LOD 59 LOD LOD LOD LOD ,5 1,7 0,2 2,9 13 7,1 3 6, P3 0,10-0,70 Hk 0 T Vanha LOD LOD LOD LOD LOD LOD 16 LOD ,70-1,30 Si 0 L mittarikenttä? 1,30-2,00 Si 0 L P4 0,10-1,00 Hk 0 T Mittarikenttä 31 LOD LOD LOD 67 LOD LOD LOD ,00-2,00 Si 0 L 2,00-3,00 Si 0 L P5 0,10-1,00 Hk+Si 0 T+L Vanha säiliöalue LOD LOD LOD LOD LOD LOD ,00-2,00 Si 0 L 2,00-3,00 Sa 0 L 3,00-4,00 Sa 1 L LOD LOD LOD LOD 69 LOD 14 LOD 43 LOD 91 4,00-5,00 Sa 1 L 38 LOD LOD LOD 68 LOD 11 LOD 37 LOD 81 5,00-6,00 Sa 0 L P6 - EI tehty P7 0,10-1,00 Hk+Si 0 T+L Vanha säiliöalue LOD LOD LOD LOD 83 LOD LOD LOD LOD LOD 1,00-2,00 Si 0 L 2,00-3,00 Si/Sa 0 L 28 7,9 LOD LOD LOD 43 LOD 0,00-4,00 Si/Sa 0 L 114 4,00-5,00 Si/Sa 0 L P8 0,10-0,70 Hk 0 T Uusi säiliöalue LOD LOD LOD LOD 87 LOD LOD LOD 33 LOD 0,70-1,30 Si 0 L 1,30-2,00 Si 0 L 2,00-3,00 Si/Sa 0 L 59 3,00-4,00 Si/Sa 0 L P9 0,10-0,70 Hm 0 L Uusi säiliöalue LOD LOD LOD LOD LOD 34 LOD 0,70-1,30 Si 0 L 1,30-2,00 Si 0 L 163 Viitearvovertailu, VNa 214/2007 ja Syke opas 98/2002: X Tulos ylittää kynnysarvon XX Tulos ylittää alemman ohjearvon XXX Tulos ylittää ylemmän ohjearvon XXX Tulos ylittää suuntaa-antavan vaarallisen jätteen raja-arvon Huomautukset: = kts. VNa 214/ = Luvuissa mukana kaikki numeeriset tulokset Jos tulos alle detektiorajan, on laskennassa tuloksena käytetty detektiorajaa 14. = Aistihavainto kosteudesta, kts. oheinen luokitus 15. = Aistihavainto pilaantuneisuudesta, kts. oheinen luokitus Kosteus: 0 = kuiva 1 = kostea 2 = märkä 3 = pv-tason alla Aistihavainnot pilaantuneisuudesta: 0 = pilaantumaton 1 = lievä L = Luonnonmaa 2 = kohtalainen T = Täyttömaa 3 = voimakas

21 SOK kiinteistöässä Alavuden vanha ABC-asema Liite 3 Yhteenveto maanäytteiden tuloksista Sivu 2/4 Aromaattiset hiilivedyt Klooratut alifaattiset hiilivedyt Öljyhiilivetyjakeet ja oksygenaatit Tetrakloori- MTBE TAME MTBE/ Pistetunnus Syvyys Maalaji Aistihav. 15 C 5 -C 10 C 10 -C 21 C 21 -C 40 C 10 -C 40 Vertailuarvot Bent- Tolueeni Etyyli- Ksyleenit TEX 4 Dikloori- Vinyyli- Dikloori- Triklooriarvio luontainen pit. 1 seeni bentseeni metaani kloridi eteenit 3 eteeni eteeni TAME 11 Bensiini Keskit. Raskaat sum. kynnysarvo alempi ohjearvo ylempi ohjearvo vaarallisen jätteen raja-arvo P1 0,10-0,70 Hk 0 T Mittarikenttä 0,70-1,30 Hk 0 T 1,30-2,00 Si 0 T P2 0,08-0,20 Murske 0 T Muovin yläpuoli 0,35-0,80 HK 0 T Muovin alapuoli P3 0,10-0,70 Hk 0 T Vanha 0,70-1,30 Si 0 L mittarikenttä? 1,30-2,00 Si 0 L P4 0,10-1,00 Hk 0 T Mittarikenttä 1,00-2,00 Si 0 L 2,00-3,00 Si 0 L P5 0,10-1,00 Hk+Si 0 T+L Vanha säiliöalue 1,00-2,00 Si 0 L 2,00-3,00 Sa 0 L 3,00-4,00 Sa 1 L 4,00-5,00 Sa 1 L 5,00-6,00 Sa 0 L P6 - EI tehty P7 0,10-1,00 Hk+Si 0 T+L Vanha säiliöalue 1,00-2,00 Si 0 L 2,00-3,00 Si/Sa 0 L 0,00-4,00 Si/Sa 0 L 4,00-5,00 Si/Sa 0 L P8 0,10-0,70 Hk 0 T Uusi säiliöalue 0,70-1,30 Si 0 L 1,30-2,00 Si 0 L 2,00-3,00 Si/Sa 0 L 3,00-4,00 Si/Sa 0 L P9 0,10-0,70 Hm 0 L Uusi säiliöalue 0,70-1,30 Si 0 L 1,30-2,00 Si 0 L 0, ,01 0,01 0,01 0,01 0, , , ,01 0,05 1 0, ,01 0, L/T Lisätietoja / havain(mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) 0,01 0,05 0,01 0,01 0,07 0,05 0,05 0, ,01 0,05 0,01 0,01 0,07 0,05 0,05 0, ,01 0,05 0,01 0,01 0,07 0,05 0,05 0, ,01 0,05 0,03 0,11 0,19 0,05 0,05 1, ,01 0,05 0,01 0,04 0,1 0,05 0,05 0, ,01 0,05 0,01 0,01 0, Viitearvovertailu, VNa 214/2007 ja Syke opas 98/2002: X Tulos ylittää kynnysarvon XX Tulos ylittää alemman ohjearvon XXX Tulos ylittää ylemmän ohjearvon XXX Tulos ylittää suuntaa-antavan vaarallisen jätteen raja-arvon Huomautukset: = kts. VNa 214/ = Luvuissa mukana kaikki numeeriset tulokset Jos tulos alle detektiorajan, on laskennassa tuloksena käytetty detektiorajaa 14. = Aistihavainto kosteudesta, kts. oheinen luokitus 15. = Aistihavainto pilaantuneisuudesta, kts. oheinen luokitus Kosteus: 0 = kuiva 1 = kostea 2 = märkä 3 = pv-tason alla Aistihavainnot pilaantuneisuudesta: 0 = pilaantumaton 1 = lievä L = Luonnonmaa 2 = kohtalainen T = Täyttömaa 3 = voimakas

22 SOK kiinteistöässä Alavuden vanha ABC-asema Liite 3 Yhteenveto maanäytteiden tuloksista Sivu 3/4 Kenttämittaukset XRF Metallit ja puolimetallit 2 Pistetunnus Syvyys Maalaji Aistihav. 15 Vertailuarvot Sb As Cd Co Cr Cu Pb Ni Zn V hiilivedyt Sb As Cd Co Cr Cu Pb Ni Zn V arvio luontainen pit. 1 0,02 1 0, ,02 1 0, kynnysarvo Petro alempi ohjearvo Flag ylempi ohjearvo vaarallisen jätteen raja-arvo L/T Lisätietoja / havain (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) P10 0,10-1,00 Murske+Hk 0 T Lämmitys- 31 LOD LOD LOD LOD 41 LOD 1,00-2,00 Hk+Si 0 T+L öljysäilö 2,00-3,00 Si 0 L 3,00-4,00 Sa/Si 0 L P11 0,10-1,00 Hk+Si 0 T+L Lämmitys- LOD LOD LOD LOD LOD LOD LOD LOD ,00-2,00 Sa/Si 0 L öljysäilö 2,00-3,00 Sa/Si 1 L 25 LOD LOD LOD LOD 36 LOD 148 3,00-4,00 Sa/Si 0 L P12 0,10-1,00 Hk 0 T Lämmitys- LOD 9 LOD LOD LOD LOD LOD LOD 30 LOD 1,00-2,00 Si 0 L öljysäilö 2,00-3,00 Si 1 L 96 3,00-4,00 Si 1 L 29 LOD LOD LOD LOD 29 LOD 470 0,00-5,00 sihk 0 L 86 P13 0,10-0,70 Hk 0 T Pys- /varastoalue LOD LOD LOD LOD 53 LOD ,70-1,30 Si 0 L 1,30-2,00 Si 0 L P14 0,10-0,70 Hk 0 T Pys- /varastoalue LOD LOD LOD LOD LOD ,70-1,30 Si 0 T 1,30-2,00 Si 0 L P15 0,10-0,70 Hk 0 T 23 LOD LOD LOD LOD ,70-1,30 Hk 0 T 1,30-2,00 Si 0 L 2,00-3,00 Si/Sa 0 L 3,00-4,00 Si/Sa 0 L P16 0,25-0,60 Hk 0 T Pesuhalli 29,5 9,2 LOD LOD LOD 35 LOD 223 0,5 3,1 0,2 3, ,4 7, ,90-1,70 Hk 0 T Pesuhalli 27 LOD LOD LOD LOD 28 LOD 100 0,5 2,5 0,2 2, ,9 5, P17 0,30-0,60 SrHk 0 T Pesuhalli LOD LOD LOD LOD 49 LOD ,5 2,9 0,2 3, , ,80-1,20 Hk 0 T Pesuhalli 39 LOD LOD LOD LOD 27 LOD 79 1,50 1,80 Hk 0 T Pesuhalli 32 8,3 LOD LOD LOD 18 LOD P18 0,20-0,80 HkSr 0 T Huoltohalli 22 8,2 LOD LOD LOD 21 LOD 109 0,5 1,8 0,2 9,1 8, ,5 5, P19 0,30-0,60 SrHk 0 T Huoltohalli 35 LOD LOD LOD LOD 19 LOD 57 0,90-1,10 SrHk 0 T Huoltohalli 31,5 LOD LOD LOD LOD 26 LOD 71 0,5 1,9 0,2 4, ,1 7, VARMISTUSRIVI ÄLÄ POISTA!!!! tulosten lukumäärä [n] laskennallinen keskiarvo: , laskennallinen mediaani: , laskennallinen minimi: , laskennallinen maksimi: , keskihajonta: Tulokset, joissa pitoisuudet alle viitearvojen: Tulokset, joissa pitoisuudet kynnysarvojen ja alempien ohjearvojen välillä: Tulokset, joissa pitoisuudet alempien ja ylempien ohjearvojen välillä: lokset, joissa pitoisuudet ylempien ohjearvojen ja vaarallisen jätteen raja-arvojen välillä: Tulokset, joissa pitoisuudet yli vaarallisen jätteen raja-arvojen: Viitearvovertailu, VNa 214/2007 ja Syke opas 98/2002: X XX XXX XXXX tulos ylittää kynnysarvon tulos ylittää alemman ohjearvon tulos ylittää ylemmän ohjearvon tulos ylittää suuntaa-antavan vaarallisen jätteen raja-arvon Huomautukset: = kts. VNa 214/ = Luvuissa mukana kaikki numeeriset tulokset Jos tulos alle detektiorajan, on laskennassa tuloksena käytetty detektiorajaa 14. = Aistihavainto kosteudesta, kts. oheinen luokitus 15. = Aistihavainto pilaantuneisuudesta, kts. oheinen luokitus Kosteus: 0 = kuiva 1 = kostea 2 = märkä 3 = pv-tason alla Aistihavainnot pilaantuneisuudesta: 0 = pilaantumaton L = Luonnonmaa 1 = lievä T = Täyttömaa 2 = kohtalainen 3 = voimakas Viitearvovertailu, VNa 214/2007 ja Syke opas 98/2002: X Tulos ylittää kynnysarvon XX Tulos ylittää alemman ohjearvon XXX Tulos ylittää ylemmän ohjearvon XXX Tulos ylittää suuntaa-antavan vaarallisen jätteen raja-arvon Huomautukset: = kts. VNa 214/ = Luvuissa mukana kaikki numeeriset tulokset Jos tulos alle detektiorajan, on laskennassa tuloksena käytetty detektiorajaa 14. = Aistihavainto kosteudesta, kts. oheinen luokitus 15. = Aistihavainto pilaantuneisuudesta, kts. oheinen luokitus Kosteus: 0 = kuiva 1 = kostea 2 = märkä 3 = pv-tason alla Aistihavainnot pilaantuneisuudesta: 0 = pilaantumaton 1 = lievä L = Luonnonmaa 2 = kohtalainen T = Täyttömaa 3 = voimakas

23 SOK kiinteistöässä Alavuden vanha ABC-asema Liite 3 Yhteenveto maanäytteiden tuloksista Sivu 4/4 Aromaattiset hiilivedyt Klooratut alifaattiset hiilivedyt Öljyhiilivetyjakeet ja oksygenaatit Pistetunnus Syvyys Maalaji Aistihav. 15 Vertailuarvot arvio luontainen pit. 1 kynnysarvo alempi ohjearvo ylempi ohjearvo vaarallisen jätteen raja-arvo P10 0,10-1,00 Murske+Hk 0 T Lämmitys- 1,00-2,00 Hk+Si 0 T+L öljysäilö 2,00-3,00 Si 0 L 3,00-4,00 Sa/Si 0 L P11 0,10-1,00 Hk+Si 0 T+L Lämmitys- 1,00-2,00 Sa/Si 0 L öljysäilö 2,00-3,00 Sa/Si 1 L 3,00-4,00 Sa/Si 0 L P12 0,10-1,00 Hk 0 T Lämmitys- 1,00-2,00 Si 0 L öljysäilö 2,00-3,00 Si 1 L 3,00-4,00 Si 1 L 0,00-5,00 sihk 0 L P13 0,10-0,70 Hk 0 T Pys- /varastoalue 0,70-1,30 Si 0 L 1,30-2,00 Si 0 L P14 0,10-0,70 Hk 0 T Pys- /varastoalue 0,70-1,30 Si 0 T 1,30-2,00 Si 0 L P15 0,10-0,70 Hk 0 T 0,70-1,30 Hk 0 T 1,30-2,00 Si 0 L 2,00-3,00 Si/Sa 0 L 3,00-4,00 Si/Sa 0 L P16 0,25-0,60 Hk 0 T Pesuhalli 0,90-1,70 Hk 0 T Pesuhalli P17 0,30-0,60 SrHk 0 T Pesuhalli 0,80-1,20 Hk 0 T Pesuhalli 1,50 1,80 Hk 0 T Pesuhalli P18 0,20-0,80 HkSr 0 T Huoltohalli P19 0,30-0,60 SrHk 0 T Huoltohalli 0,90-1,10 SrHk 0 T Huoltohalli VARMISTUSRIVI ÄLÄ POISTA!!!! 0 3 L/T Lisätietoja / havain(mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) tulosten lukumäärä [n] laskennallinen keskiarvo: 13 laskennallinen mediaani: 13 laskennallinen minimi: 13 laskennallinen maksimi: 13 keskihajonta: 13 Tulokset, joissa pitoisuudet alle viitearvojen: Tulokset, joissa pitoisuudet kynnysarvojen ja alempien ohjearvojen välillä: Tulokset, joissa pitoisuudet alempien ja ylempien ohjearvojen välillä: lokset, joissa pitoisuudet ylempien ohjearvojen ja vaarallisen jätteen raja-arvojen välillä: Tulokset, joissa pitoisuudet yli vaarallisen jätteen raja-arvojen: Tetrakloori- MTBE TAME MTBE/ C 5 -C 10 C 10 -C 21 C 21 -C 40 C 10 -C 40 Bent- Tolueeni Etyyli- Ksyleenit TEX 4 Dikloori- Vinyyli- Dikloori- Triklooriseeni bentseeni metaani kloridi eteenit 3 eteeni eteeni TAME 11 Bensiini Keskit. Raskaat sum. 0, ,01 0,01 0,01 0,01 0, , , ,01 0,05 1 0, ,01 0, ,01 0,05 0,01 0,06 0,12 0,05 0, , ,01 0,05 0,01 0,01 0,07 0,01 0,01 0,01 0,01 0,01 0,05 0,05 0, ,01 0,05 0,01 0,01 0,07 0,01 0,01 0,01 0,01 0,01 0,05 0,05 0, ,01 0,05 0,01 0,01 0,07 0,01 0,01 0,01 0,01 0,01 0,05 0,05 0, ,01 0,05 0,01 0,01 0,07 0,01 0,01 0,01 0,01 0,01 0,05 0,05 0, , ,01 0,01 0,01 0,01 0,01 0,1 0, , ,01 0,01 0,01 0,01 0,01 0,1 0, , ,01 0,01 0,01 0,01 0,01 0,1 0,1 0, , ,01 0,01 0,01 0,01 0,01 0,1 0,1 0, Viitearvovertailu, VNa 214/2007 ja Syke opas 98/2 X XX XXX XXXX tulos ylittää kynnysarvon tulos ylittää alemman ohjearvo tulos ylittää ylemmän ohjearvo tulos ylittää suuntaa-antavan v Viitearvovertailu, VNa 214/2007 ja Syke opas 98/2002: X Tulos ylittää kynnysarvon XX Tulos ylittää alemman ohjearvon XXX Tulos ylittää ylemmän ohjearvon XXX Tulos ylittää suuntaa-antavan vaarallisen jätteen raja-arvon Huomautukset: = kts. VNa 214/ = Luvuissa mukana kaikki numeeriset tulokset Jos tulos alle detektiorajan, on laskennassa tuloksena käytetty detektiorajaa 14. = Aistihavainto kosteudesta, kts. oheinen luokitus 15. = Aistihavainto pilaantuneisuudesta, kts. oheinen luokitus Kosteus: 0 = kuiva 1 = kostea 2 = märkä 3 = pv-tason alla Aistihavainnot pilaantuneisuudesta: 0 = pilaantumaton 1 = lievä L = Luonnonmaa 2 = kohtalainen T = Täyttömaa 3 = voimakas
