1 KIIMINGIN KUNTA YRITYSPUISTONTIEN ALKUPÄÄN YMPÄRISTÖN KUN- NOSTUS 6277-D3213 TYÖSELOSTUS TARKENNETTU AIRIX YMPÄRISTÖN TOIMESTA /ERA

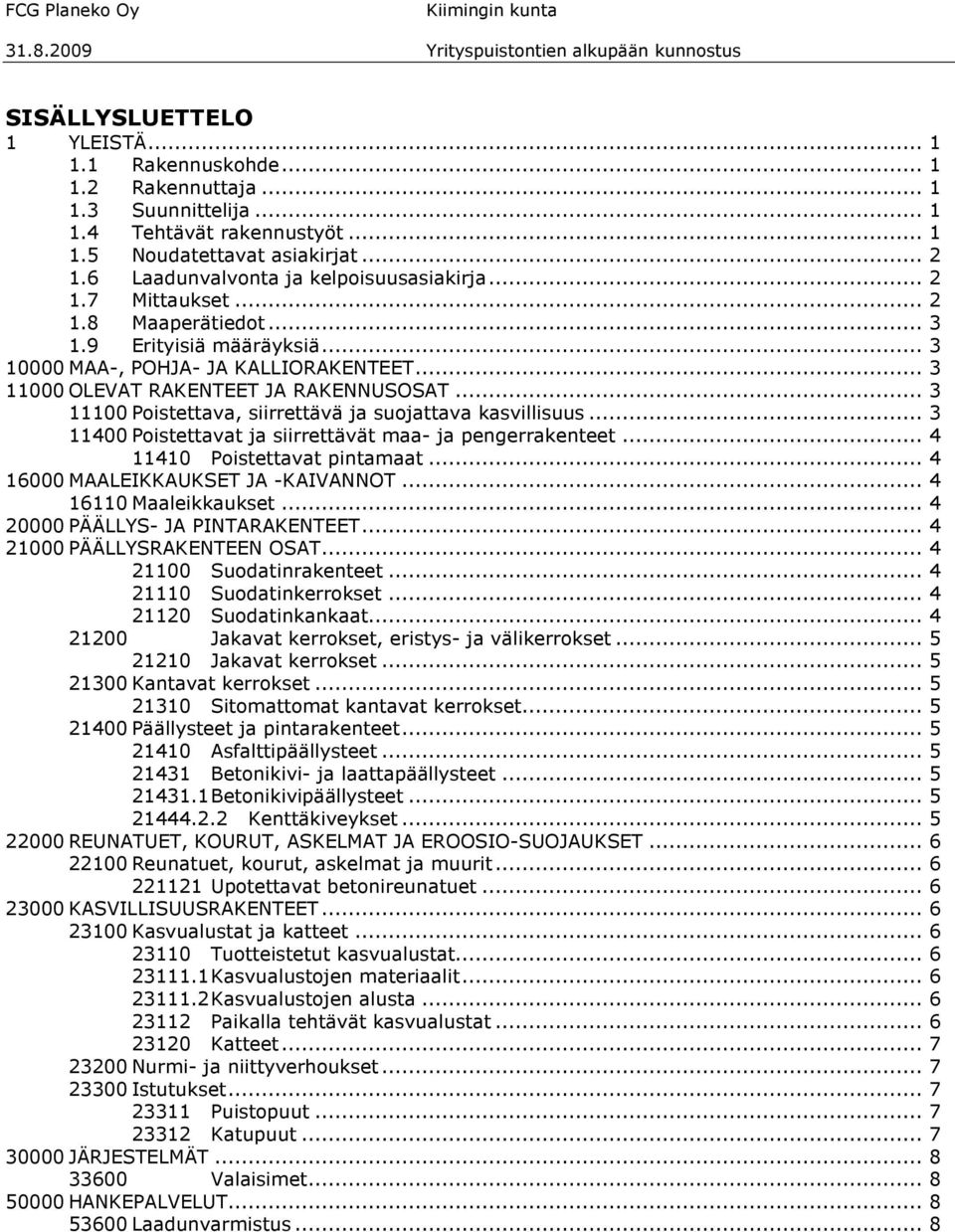

2 FCG Planeko Oy Kiimingin kunta SISÄLLYSLUETTELO 1 YLEISTÄ Rakennuskohde Rakennuttaja Suunnittelija Tehtävät rakennustyöt Noudatettavat asiakirjat Laadunvalvonta ja kelpoisuusasiakirja Mittaukset Maaperätiedot Erityisiä määräyksiä MAA-, POHJA- JA KALLIORAKENTEET OLEVAT RAKENTEET JA RAKENNUSOSAT Poistettava, siirrettävä ja suojattava kasvillisuus Poistettavat ja siirrettävät maa- ja pengerrakenteet Poistettavat pintamaat MAALEIKKAUKSET JA -KAIVANNOT Maaleikkaukset PÄÄLLYS- JA PINTARAKENTEET PÄÄLLYSRAKENTEEN OSAT Suodatinrakenteet Suodatinkerrokset Suodatinkankaat Jakavat kerrokset, eristys- ja välikerrokset Jakavat kerrokset Kantavat kerrokset Sitomattomat kantavat kerrokset Päällysteet ja pintarakenteet Asfalttipäällysteet Betonikivi- ja laattapäällysteet Betonikivipäällysteet Kenttäkiveykset REUNATUET, KOURUT, ASKELMAT JA EROOSIO-SUOJAUKSET Reunatuet, kourut, askelmat ja muurit Upotettavat betonireunatuet KASVILLISUUSRAKENTEET Kasvualustat ja katteet Tuotteistetut kasvualustat Kasvualustojen materiaalit Kasvualustojen alusta Paikalla tehtävät kasvualustat Katteet Nurmi- ja niittyverhoukset Istutukset Puistopuut Katupuut JÄRJESTELMÄT Valaisimet HANKEPALVELUT Laadunvarmistus... 8

3 FCG Planeko Oy Kiimingin kunta 1 (9) KIIMINKI YRITYSPUISTONTIEN ALKUPÄÄN KUNNOSTUS TYÖSELOSTUS 1 YLEISTÄ 1.1 Rakennuskohde 1.2 Rakennuttaja 1.3 Suunnittelija Tämä työselostus koskee Kiimingin kunnan Yrityspuiston alueella sijaitsevan katuyhteyden, Yrityspuistontien alkupään ympäristön kunnostamista. Rakennushanke käsittää Yrityspuistontien Ouluntien puoleisen pään Yritysrinteen liittymään saakka. Välirinteen ja Yritysrinteen liittymäalueiden saneeraus sisältyvät hankkeeseen. Lisäksi siihen sisältyy Ouluntien ja sen varteen ulottuvan asutuksen välinen viheralue. Kiimingin kunta Lempiniementie 2 PL Kiiminki Rakennuttajan edustaja Jyrki Kemppainen elinkeinojohtaja puh jyrki.kemppainen@kiiminki.fi KIDE - Kiimingin Kehitys Välirinne 10, Jääli FCG Planeko Oy 1.4 Tehtävät rakennustyöt Yhteyshenkilöt: - Kunnallistekniikka: ins. Eero Sokero, puh Vihertyöt maisema-arkkitehti Taina Tuominen, puh Valaistus: Maaret Mantela, puh Kohteessa tehdään seuraavia rakennustöitä: - Maanpinnan raivaus - Katuympäristön rakentaminen ja viimeistely - valaistuksen rakentaminen

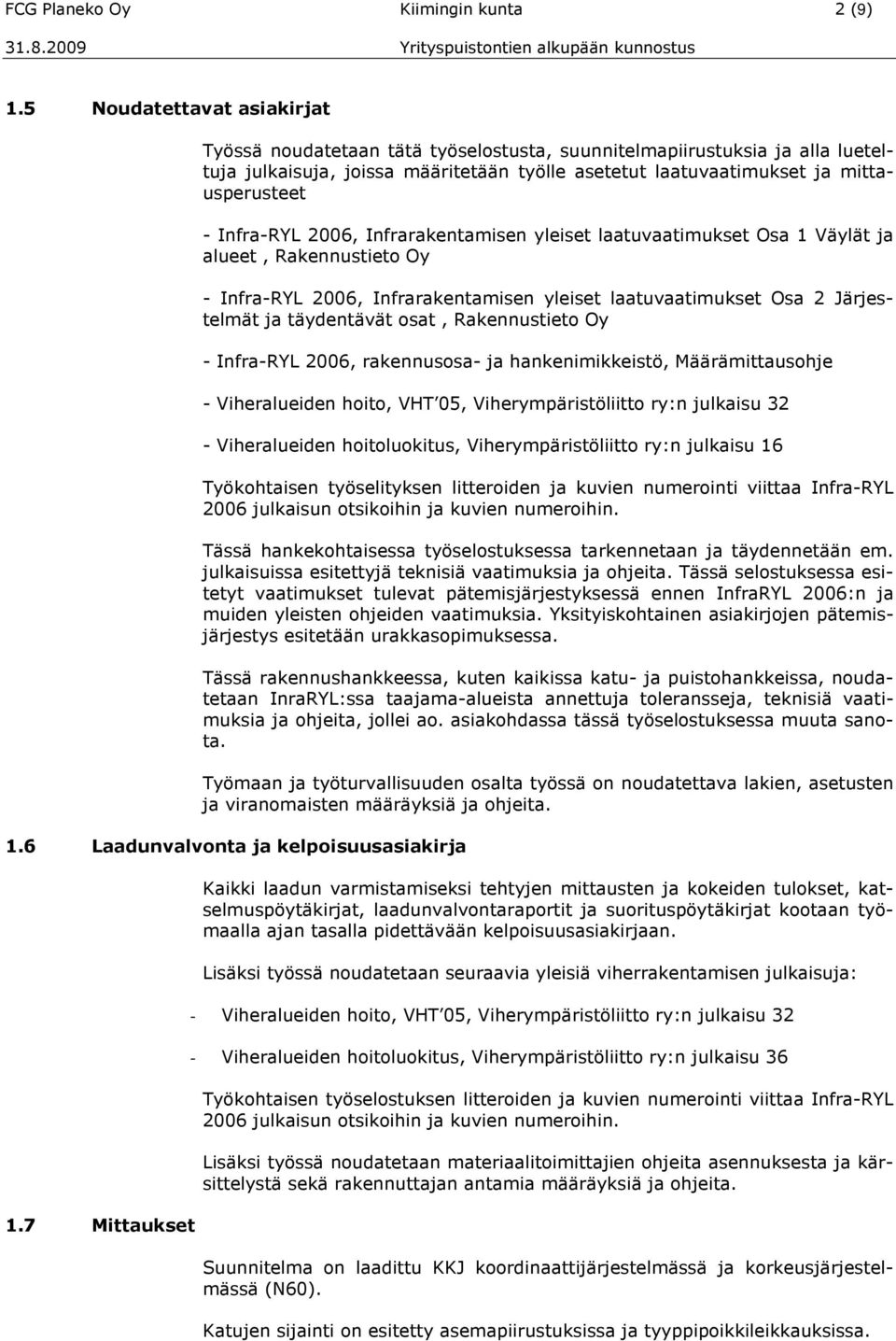

4 FCG Planeko Oy Kiimingin kunta 2 (9) 1.5 Noudatettavat asiakirjat Työssä noudatetaan tätä työselostusta, suunnitelmapiirustuksia ja alla lueteltuja julkaisuja, joissa määritetään työlle asetetut laatuvaatimukset ja mittausperusteet - Infra-RYL 2006, Infrarakentamisen yleiset laatuvaatimukset Osa 1 Väylät ja alueet, Rakennustieto Oy - Infra-RYL 2006, Infrarakentamisen yleiset laatuvaatimukset Osa 2 Järjestelmät ja täydentävät osat, Rakennustieto Oy - Infra-RYL 2006, rakennusosa- ja hankenimikkeistö, Määrämittausohje - Viheralueiden hoito, VHT 05, Viherympäristöliitto ry:n julkaisu 32 - Viheralueiden hoitoluokitus, Viherympäristöliitto ry:n julkaisu 16 Työkohtaisen työselityksen litteroiden ja kuvien numerointi viittaa Infra-RYL 2006 julkaisun otsikoihin ja kuvien numeroihin. Tässä hankekohtaisessa työselostuksessa tarkennetaan ja täydennetään em. julkaisuissa esitettyjä teknisiä vaatimuksia ja ohjeita. Tässä selostuksessa esitetyt vaatimukset tulevat pätemisjärjestyksessä ennen InfraRYL 2006:n ja muiden yleisten ohjeiden vaatimuksia. Yksityiskohtainen asiakirjojen pätemisjärjestys esitetään urakkasopimuksessa. Tässä rakennushankkeessa, kuten kaikissa katu- ja puistohankkeissa, noudatetaan InraRYL:ssa taajama-alueista annettuja toleransseja, teknisiä vaatimuksia ja ohjeita, jollei ao. asiakohdassa tässä työselostuksessa muuta sanota. Työmaan ja työturvallisuuden osalta työssä on noudatettava lakien, asetusten ja viranomaisten määräyksiä ja ohjeita. 1.6 Laadunvalvonta ja kelpoisuusasiakirja 1.7 Mittaukset Kaikki laadun varmistamiseksi tehtyjen mittausten ja kokeiden tulokset, katselmuspöytäkirjat, laadunvalvontaraportit ja suorituspöytäkirjat kootaan työmaalla ajan tasalla pidettävään kelpoisuusasiakirjaan. Lisäksi työssä noudatetaan seuraavia yleisiä viherrakentamisen julkaisuja: - Viheralueiden hoito, VHT 05, Viherympäristöliitto ry:n julkaisu 32 - Viheralueiden hoitoluokitus, Viherympäristöliitto ry:n julkaisu 36 Työkohtaisen työselostuksen litteroiden ja kuvien numerointi viittaa Infra-RYL 2006 julkaisun otsikoihin ja kuvien numeroihin. Lisäksi työssä noudatetaan materiaalitoimittajien ohjeita asennuksesta ja kärsittelystä sekä rakennuttajan antamia määräyksiä ja ohjeita. Suunnitelma on laadittu KKJ koordinaattijärjestelmässä ja korkeusjärjestelmässä (N60). Katujen sijainti on esitetty asemapiirustuksissa ja tyyppipoikkileikkauksissa.

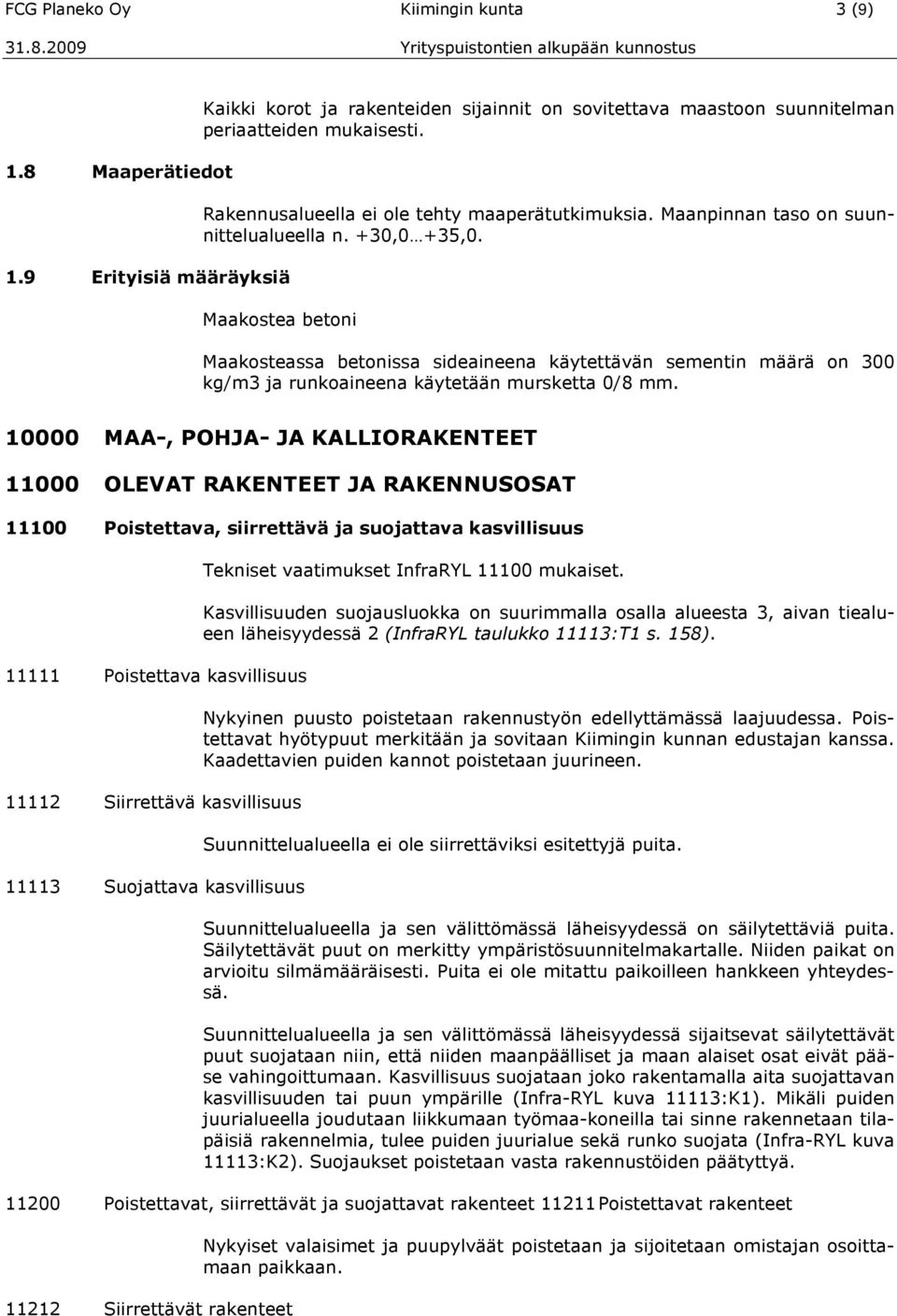

5 FCG Planeko Oy Kiimingin kunta 3 (9) 1.8 Maaperätiedot 1.9 Erityisiä määräyksiä Kaikki korot ja rakenteiden sijainnit on sovitettava maastoon suunnitelman periaatteiden mukaisesti. Rakennusalueella ei ole tehty maaperätutkimuksia. Maanpinnan taso on suunnittelualueella n. +30,0 +35,0. Maakostea betoni Maakosteassa betonissa sideaineena käytettävän sementin määrä on 300 kg/m3 ja runkoaineena käytetään mursketta 0/8 mm MAA-, POHJA- JA KALLIORAKENTEET OLEVAT RAKENTEET JA RAKENNUSOSAT Poistettava, siirrettävä ja suojattava kasvillisuus Poistettava kasvillisuus Siirrettävä kasvillisuus Suojattava kasvillisuus Tekniset vaatimukset InfraRYL mukaiset. Kasvillisuuden suojausluokka on suurimmalla osalla alueesta 3, aivan tiealueen läheisyydessä 2 (InfraRYL taulukko 11113:T1 s. 158). Nykyinen puusto poistetaan rakennustyön edellyttämässä laajuudessa. Poistettavat hyötypuut merkitään ja sovitaan Kiimingin kunnan edustajan kanssa. Kaadettavien puiden kannot poistetaan juurineen. Suunnittelualueella ei ole siirrettäviksi esitettyjä puita. Suunnittelualueella ja sen välittömässä läheisyydessä on säilytettäviä puita. Säilytettävät puut on merkitty ympäristösuunnitelmakartalle. Niiden paikat on arvioitu silmämääräisesti. Puita ei ole mitattu paikoilleen hankkeen yhteydessä. Suunnittelualueella ja sen välittömässä läheisyydessä sijaitsevat säilytettävät puut suojataan niin, että niiden maanpäälliset ja maan alaiset osat eivät pääse vahingoittumaan. Kasvillisuus suojataan joko rakentamalla aita suojattavan kasvillisuuden tai puun ympärille (Infra-RYL kuva 11113:K1). Mikäli puiden juurialueella joudutaan liikkumaan työmaa-koneilla tai sinne rakennetaan tilapäisiä rakennelmia, tulee puiden juurialue sekä runko suojata (Infra-RYL kuva 11113:K2). Suojaukset poistetaan vasta rakennustöiden päätyttyä Poistettavat, siirrettävät ja suojattavat rakenteet Poistettavat rakenteet Siirrettävät rakenteet Nykyiset valaisimet ja puupylväät poistetaan ja sijoitetaan omistajan osoittamaan paikkaan.

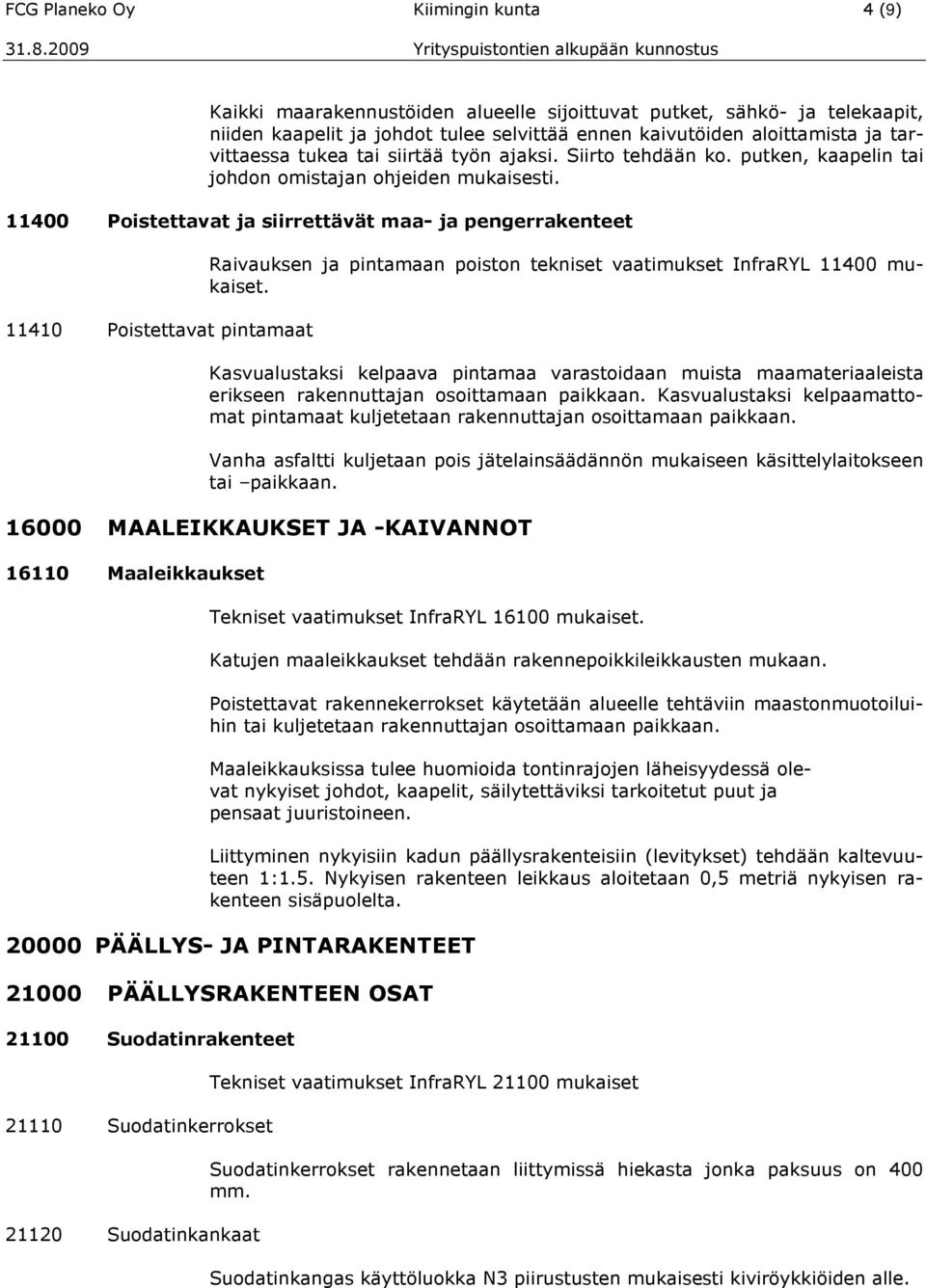

6 FCG Planeko Oy Kiimingin kunta 4 (9) Kaikki maarakennustöiden alueelle sijoittuvat putket, sähkö- ja telekaapit, niiden kaapelit ja johdot tulee selvittää ennen kaivutöiden aloittamista ja tarvittaessa tukea tai siirtää työn ajaksi. Siirto tehdään ko. putken, kaapelin tai johdon omistajan ohjeiden mukaisesti Poistettavat ja siirrettävät maa- ja pengerrakenteet Poistettavat pintamaat Raivauksen ja pintamaan poiston tekniset vaatimukset InfraRYL mukaiset. Kasvualustaksi kelpaava pintamaa varastoidaan muista maamateriaaleista erikseen rakennuttajan osoittamaan paikkaan. Kasvualustaksi kelpaamattomat pintamaat kuljetetaan rakennuttajan osoittamaan paikkaan. Vanha asfaltti kuljetaan pois jätelainsäädännön mukaiseen käsittelylaitokseen tai paikkaan MAALEIKKAUKSET JA -KAIVANNOT Maaleikkaukset Tekniset vaatimukset InfraRYL mukaiset. Katujen maaleikkaukset tehdään rakennepoikkileikkausten mukaan. Poistettavat rakennekerrokset käytetään alueelle tehtäviin maastonmuotoiluihin tai kuljetetaan rakennuttajan osoittamaan paikkaan. Maaleikkauksissa tulee huomioida tontinrajojen läheisyydessä olevat nykyiset johdot, kaapelit, säilytettäviksi tarkoitetut puut ja pensaat juuristoineen. Liittyminen nykyisiin kadun päällysrakenteisiin (levitykset) tehdään kaltevuuteen 1:1.5. Nykyisen rakenteen leikkaus aloitetaan 0,5 metriä nykyisen rakenteen sisäpuolelta PÄÄLLYS- JA PINTARAKENTEET PÄÄLLYSRAKENTEEN OSAT Suodatinrakenteet Suodatinkerrokset Suodatinkankaat Tekniset vaatimukset InfraRYL mukaiset Suodatinkerrokset rakennetaan liittymissä hiekasta jonka paksuus on 400 mm. Suodatinkangas käyttöluokka N3 piirustusten mukaisesti kiviröykkiöiden alle.

7 FCG Planeko Oy Kiimingin kunta 5 (9) Jakavat kerrokset, eristys- ja välikerrokset Jakavat kerrokset Kantavat kerrokset Tekniset vaatimukset InfraRYL mukaiset Jakavan kerroksen materiaalina käytetään sora- tai kalliomursketta # 0 63, jonka paksuus on 400 mm Sitomattomat kantavat kerrokset Päällysteet ja pintarakenteet Asfalttipäällysteet Betonikivi- ja laattapäällysteet Betonikivipäällysteet Kenttäkiveykset Tekniset vaatimukset InfraRYL mukaiset Tekniset vaatimukset InfraRYL mukaiset Kantava kerros tehdään kalliomurskeesta # 0 32, jonka paksuus on 150 mm. Kiviröykkiön alle rakennettava sepelipatja tehdään kalliomurskeesta # 16 32, jonka paksuus on 200 mm. Tekniset vaatimukset InfraRYL mukaiset Tekniset vaatimukset InfraRYL mukaiset Betonikivillä päällystetään suurimmaksi osaksi kivettävät risteysalueet: Iso sauvakivi (koko 278x138x80 mm), väri punamusta Ladontana tiililadonta kadun poikkisuuntaan vasten reunatukia. Tekniset vaatimukset InfraRYL mukaiset Kenttäkiveyksiä tehdään risteysalueille suunnitelmakartan mukaisesti betonikivettävän alueen reunoille. Seulanpääkiveys mm, asennus betoniin K10, jonka paksuus on n. 150 mm. Kivilohkareista tehdään röykkiöt piirustuksissa osoitetuille paikoille. Lohkareina käytetään luonnonkiviä joiden läpimitta on mm. Lohkareet ladotaan siten, että ne eivät pääse vyörymään.

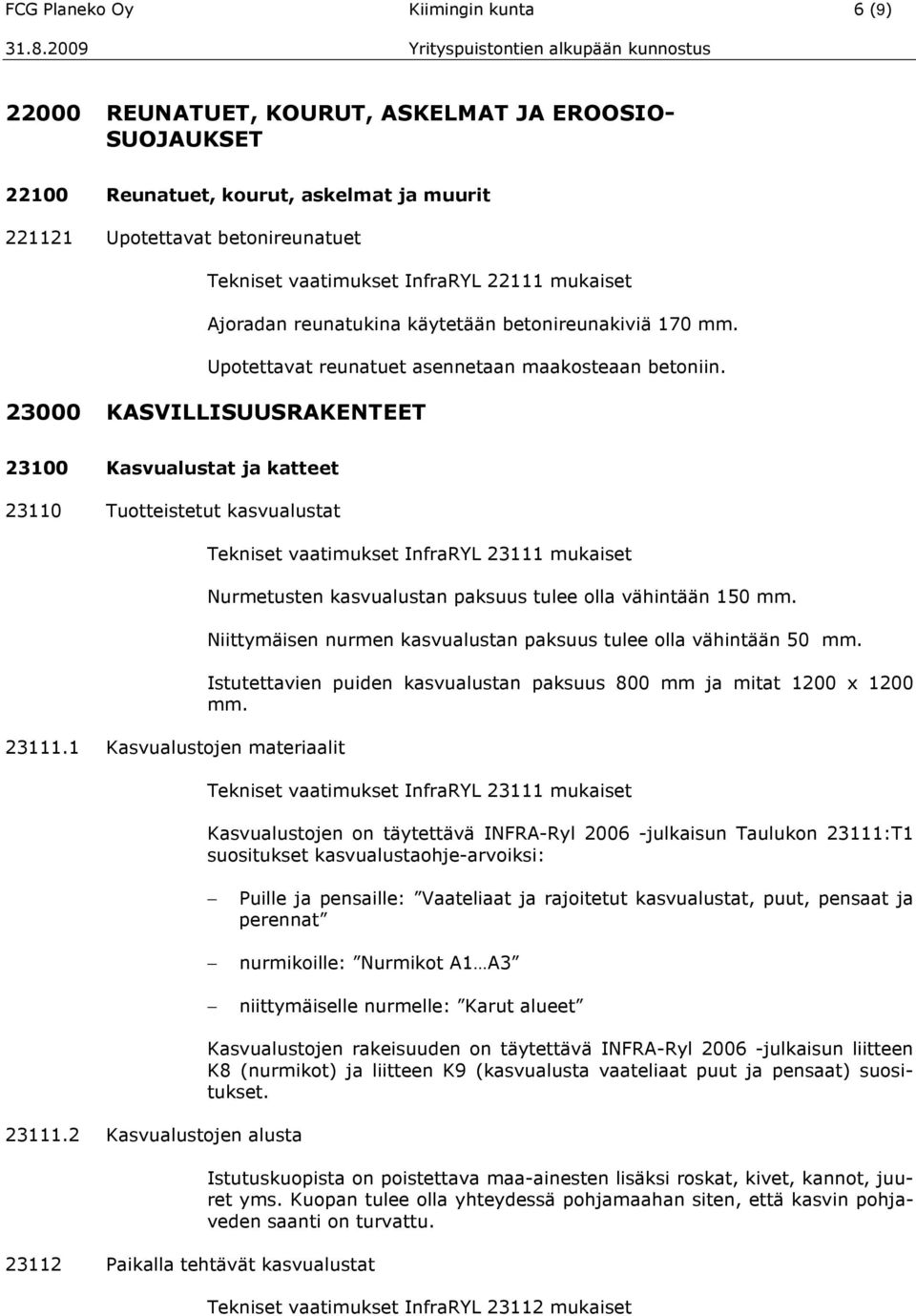

8 FCG Planeko Oy Kiimingin kunta 6 (9) REUNATUET, KOURUT, ASKELMAT JA EROOSIO- SUOJAUKSET Reunatuet, kourut, askelmat ja muurit Upotettavat betonireunatuet Tekniset vaatimukset InfraRYL mukaiset Ajoradan reunatukina käytetään betonireunakiviä 170 mm. Upotettavat reunatuet asennetaan maakosteaan betoniin KASVILLISUUSRAKENTEET Kasvualustat ja katteet Tuotteistetut kasvualustat Kasvualustojen materiaalit Tekniset vaatimukset InfraRYL mukaiset Nurmetusten kasvualustan paksuus tulee olla vähintään 150 mm. Niittymäisen nurmen kasvualustan paksuus tulee olla vähintään 50 mm. Istutettavien puiden kasvualustan paksuus 800 mm ja mitat 1200 x 1200 mm. Tekniset vaatimukset InfraRYL mukaiset Kasvualustojen on täytettävä INFRA-Ryl julkaisun Taulukon 23111:T1 suositukset kasvualustaohje-arvoiksi: Puille ja pensaille: Vaateliaat ja rajoitetut kasvualustat, puut, pensaat ja perennat nurmikoille: Nurmikot A1 A3 niittymäiselle nurmelle: Karut alueet Kasvualustojen alusta Paikalla tehtävät kasvualustat Kasvualustojen rakeisuuden on täytettävä INFRA-Ryl julkaisun liitteen K8 (nurmikot) ja liitteen K9 (kasvualusta vaateliaat puut ja pensaat) suositukset. Istutuskuopista on poistettava maa-ainesten lisäksi roskat, kivet, kannot, juuret yms. Kuopan tulee olla yhteydessä pohjamaahan siten, että kasvin pohjaveden saanti on turvattu. Tekniset vaatimukset InfraRYL mukaiset

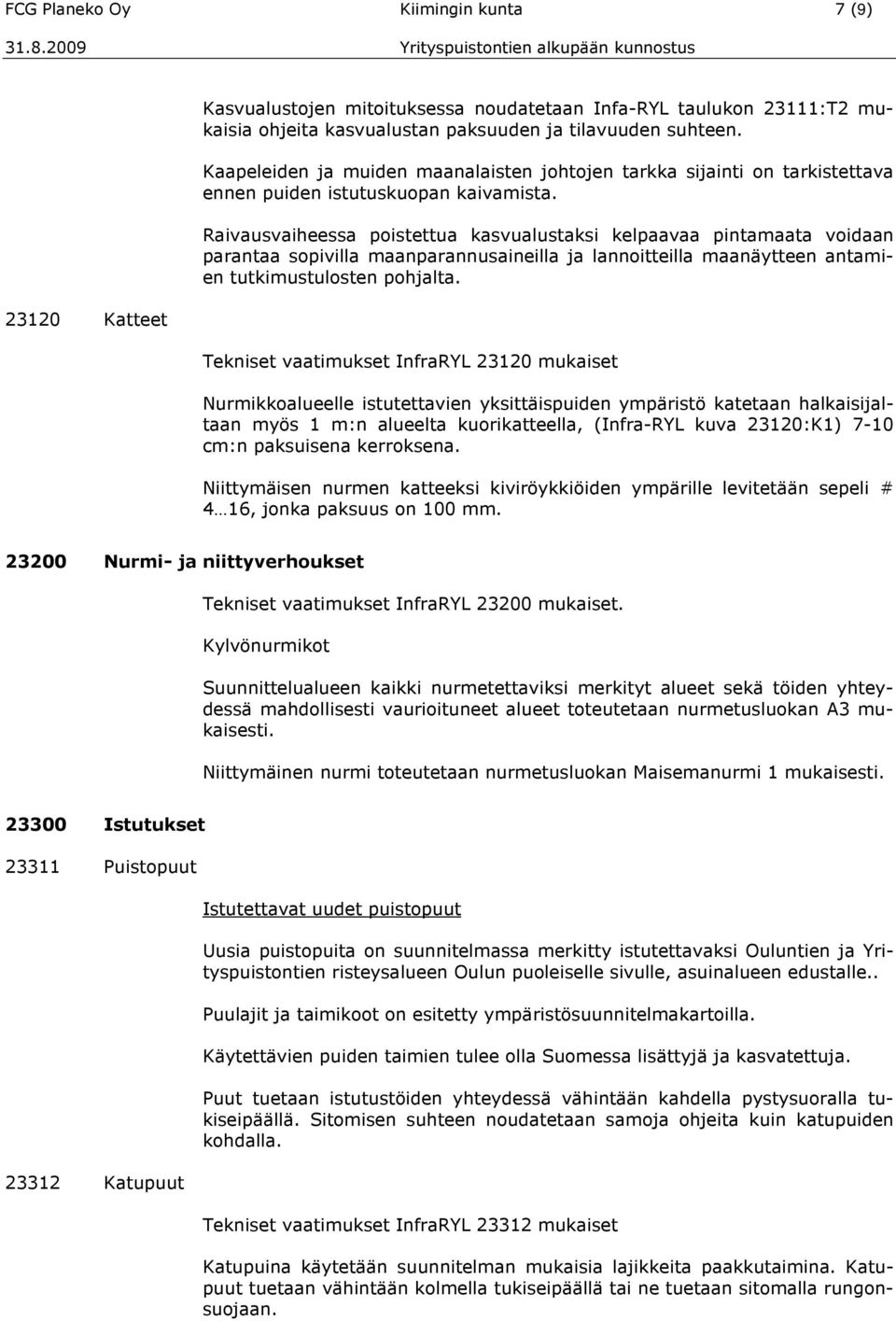

9 FCG Planeko Oy Kiimingin kunta 7 (9) Katteet Kasvualustojen mitoituksessa noudatetaan Infa-RYL taulukon 23111:T2 mukaisia ohjeita kasvualustan paksuuden ja tilavuuden suhteen. Kaapeleiden ja muiden maanalaisten johtojen tarkka sijainti on tarkistettava ennen puiden istutuskuopan kaivamista. Raivausvaiheessa poistettua kasvualustaksi kelpaavaa pintamaata voidaan parantaa sopivilla maanparannusaineilla ja lannoitteilla maanäytteen antamien tutkimustulosten pohjalta. Tekniset vaatimukset InfraRYL mukaiset Nurmikkoalueelle istutettavien yksittäispuiden ympäristö katetaan halkaisijaltaan myös 1 m:n alueelta kuorikatteella, (Infra-RYL kuva 23120:K1) 7-10 cm:n paksuisena kerroksena. Niittymäisen nurmen katteeksi kiviröykkiöiden ympärille levitetään sepeli # 4 16, jonka paksuus on 100 mm Nurmi- ja niittyverhoukset Tekniset vaatimukset InfraRYL mukaiset. Kylvönurmikot Suunnittelualueen kaikki nurmetettaviksi merkityt alueet sekä töiden yhteydessä mahdollisesti vaurioituneet alueet toteutetaan nurmetusluokan A3 mukaisesti. Niittymäinen nurmi toteutetaan nurmetusluokan Maisemanurmi 1 mukaisesti Istutukset Puistopuut Katupuut Istutettavat uudet puistopuut Uusia puistopuita on suunnitelmassa merkitty istutettavaksi Ouluntien ja Yrityspuistontien risteysalueen Oulun puoleiselle sivulle, asuinalueen edustalle.. Puulajit ja taimikoot on esitetty ympäristösuunnitelmakartoilla. Käytettävien puiden taimien tulee olla Suomessa lisättyjä ja kasvatettuja. Puut tuetaan istutustöiden yhteydessä vähintään kahdella pystysuoralla tukiseipäällä. Sitomisen suhteen noudatetaan samoja ohjeita kuin katupuiden kohdalla. Tekniset vaatimukset InfraRYL mukaiset Katupuina käytetään suunnitelman mukaisia lajikkeita paakkutaimina. Katupuut tuetaan vähintään kolmella tukiseipäällä tai ne tuetaan sitomalla rungonsuojaan.

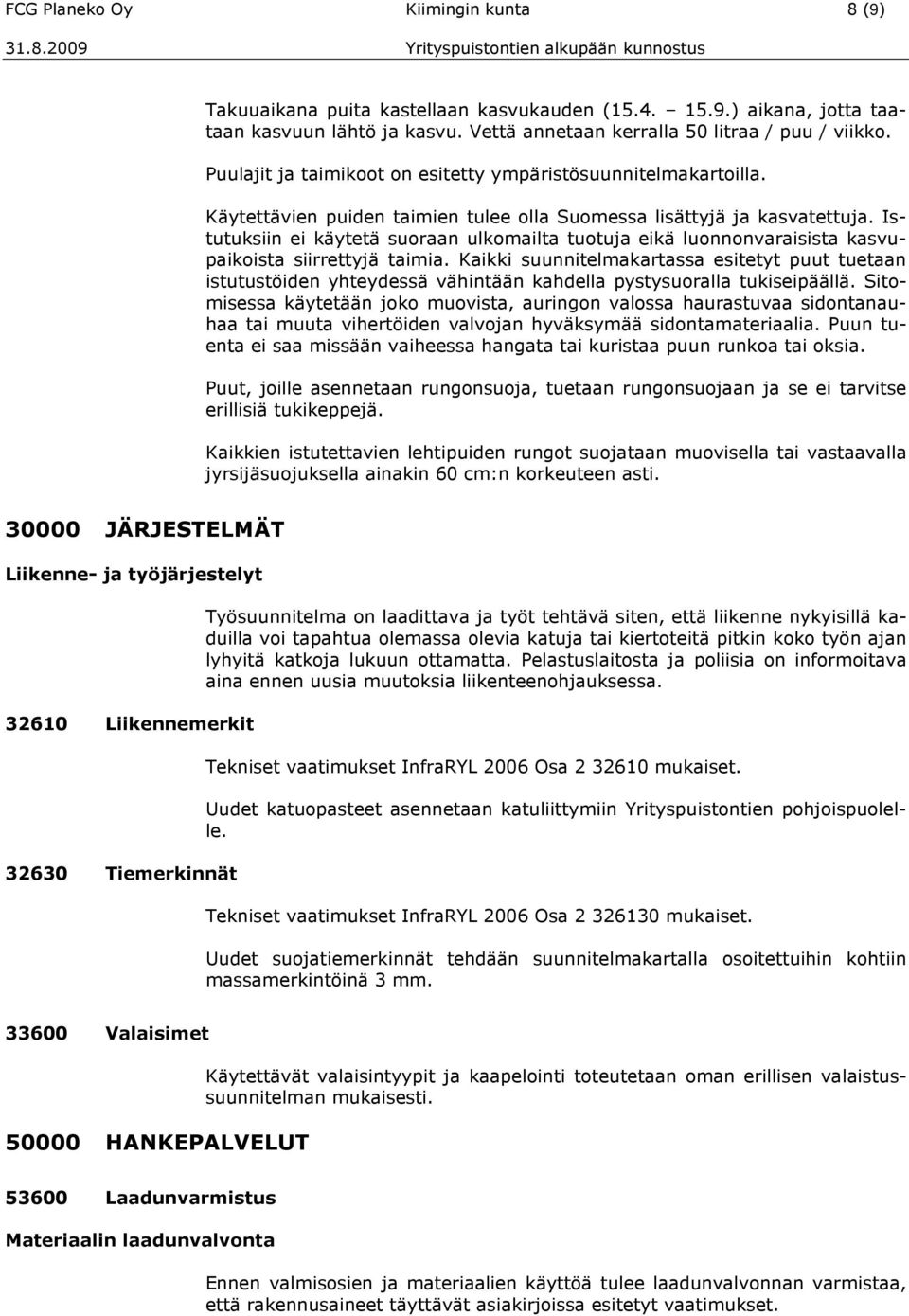

10 FCG Planeko Oy Kiimingin kunta 8 (9) Takuuaikana puita kastellaan kasvukauden ( ) aikana, jotta taataan kasvuun lähtö ja kasvu. Vettä annetaan kerralla 50 litraa / puu / viikko. Puulajit ja taimikoot on esitetty ympäristösuunnitelmakartoilla. Käytettävien puiden taimien tulee olla Suomessa lisättyjä ja kasvatettuja. Istutuksiin ei käytetä suoraan ulkomailta tuotuja eikä luonnonvaraisista kasvupaikoista siirrettyjä taimia. Kaikki suunnitelmakartassa esitetyt puut tuetaan istutustöiden yhteydessä vähintään kahdella pystysuoralla tukiseipäällä. Sitomisessa käytetään joko muovista, auringon valossa haurastuvaa sidontanauhaa tai muuta vihertöiden valvojan hyväksymää sidontamateriaalia. Puun tuenta ei saa missään vaiheessa hangata tai kuristaa puun runkoa tai oksia. Puut, joille asennetaan rungonsuoja, tuetaan rungonsuojaan ja se ei tarvitse erillisiä tukikeppejä. Kaikkien istutettavien lehtipuiden rungot suojataan muovisella tai vastaavalla jyrsijäsuojuksella ainakin 60 cm:n korkeuteen asti JÄRJESTELMÄT Liikenne- ja työjärjestelyt Liikennemerkit Tiemerkinnät Työsuunnitelma on laadittava ja työt tehtävä siten, että liikenne nykyisillä kaduilla voi tapahtua olemassa olevia katuja tai kiertoteitä pitkin koko työn ajan lyhyitä katkoja lukuun ottamatta. Pelastuslaitosta ja poliisia on informoitava aina ennen uusia muutoksia liikenteenohjauksessa. Tekniset vaatimukset InfraRYL 2006 Osa mukaiset. Uudet katuopasteet asennetaan katuliittymiin Yrityspuistontien pohjoispuolelle. Tekniset vaatimukset InfraRYL 2006 Osa mukaiset. Uudet suojatiemerkinnät tehdään suunnitelmakartalla osoitettuihin kohtiin massamerkintöinä 3 mm Valaisimet HANKEPALVELUT Käytettävät valaisintyypit ja kaapelointi toteutetaan oman erillisen valaistussuunnitelman mukaisesti Laadunvarmistus Materiaalin laadunvalvonta Ennen valmisosien ja materiaalien käyttöä tulee laadunvalvonnan varmistaa, että rakennusaineet täyttävät asiakirjoissa esitetyt vaatimukset.

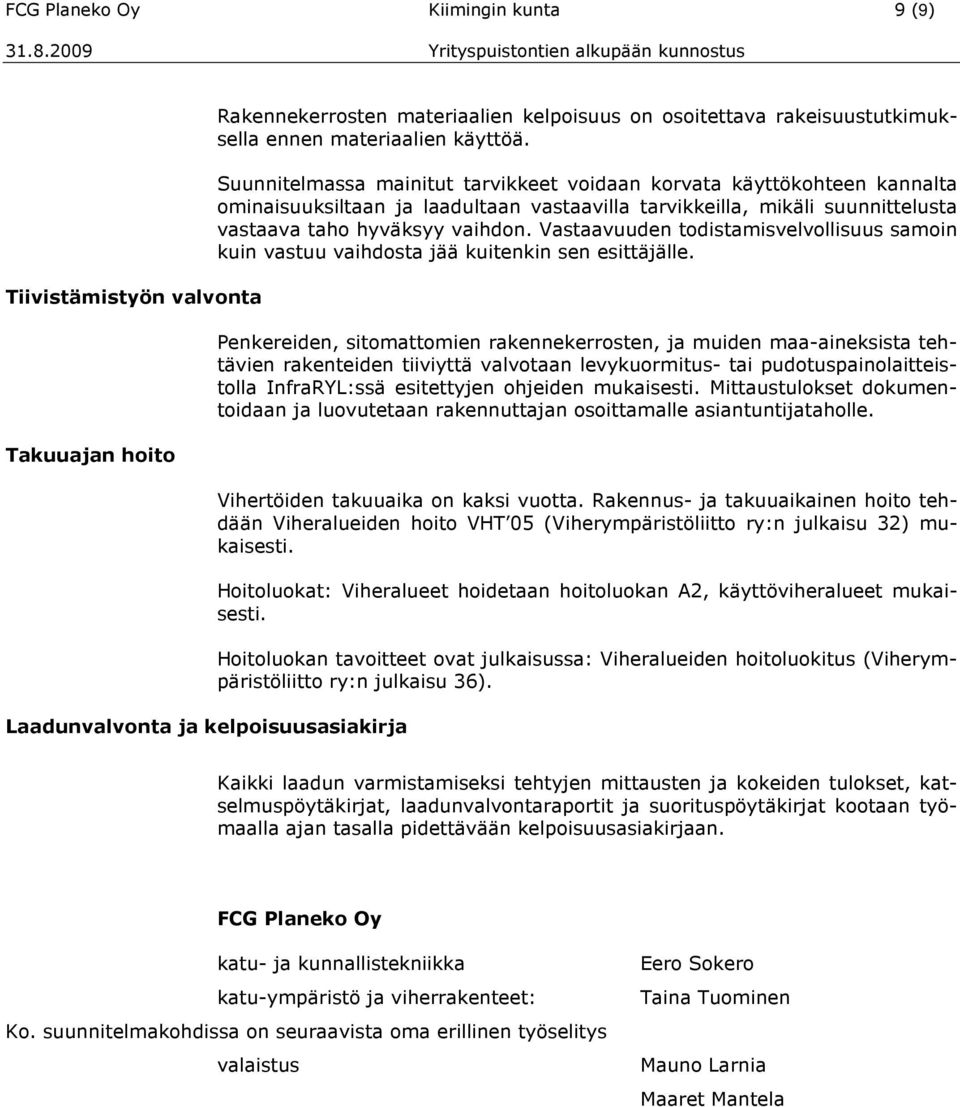

11 FCG Planeko Oy Kiimingin kunta 9 (9) Tiivistämistyön valvonta Takuuajan hoito Laadunvalvonta ja kelpoisuusasiakirja Rakennekerrosten materiaalien kelpoisuus on osoitettava rakeisuustutkimuksella ennen materiaalien käyttöä. Suunnitelmassa mainitut tarvikkeet voidaan korvata käyttökohteen kannalta ominaisuuksiltaan ja laadultaan vastaavilla tarvikkeilla, mikäli suunnittelusta vastaava taho hyväksyy vaihdon. Vastaavuuden todistamisvelvollisuus samoin kuin vastuu vaihdosta jää kuitenkin sen esittäjälle. Penkereiden, sitomattomien rakennekerrosten, ja muiden maa-aineksista tehtävien rakenteiden tiiviyttä valvotaan levykuormitus- tai pudotuspainolaitteistolla InfraRYL:ssä esitettyjen ohjeiden mukaisesti. Mittaustulokset dokumentoidaan ja luovutetaan rakennuttajan osoittamalle asiantuntijataholle. Vihertöiden takuuaika on kaksi vuotta. Rakennus- ja takuuaikainen hoito tehdään Viheralueiden hoito VHT 05 (Viherympäristöliitto ry:n julkaisu 32) mukaisesti. Hoitoluokat: Viheralueet hoidetaan hoitoluokan A2, käyttöviheralueet mukaisesti. Hoitoluokan tavoitteet ovat julkaisussa: Viheralueiden hoitoluokitus (Viherympäristöliitto ry:n julkaisu 36). Kaikki laadun varmistamiseksi tehtyjen mittausten ja kokeiden tulokset, katselmuspöytäkirjat, laadunvalvontaraportit ja suorituspöytäkirjat kootaan työmaalla ajan tasalla pidettävään kelpoisuusasiakirjaan. FCG Planeko Oy katu- ja kunnallistekniikka katu-ympäristö ja viherrakenteet: Ko. suunnitelmakohdissa on seuraavista oma erillinen työselitys valaistus Eero Sokero Taina Tuominen Mauno Larnia Maaret Mantela
