JÄRVENPÄÄN KAUPUNKI, TUPALANKULMA VALAISTUKSEN RAKENTAMISEN TYÖSELITYS Järvenpään kaupunki työ 5667 Eltel Networks Oy työ JK-U416

Transkriptio

1 JÄRVENPÄÄN KAUPUNKI, TUPALANKULMA VALAISTUKSEN RAKENTAMISEN TYÖSELITYS Järvenpään kaupunki työ 5667 Eltel Networks Oy työ JK-U416

2 SISÄLTÖ 1 VALAISTUS 1.1 Yleistä 1.2 Työselityksen käyttöalue 1.3 Muut ohjeet 2 VALAISTUKSEN RAKENNUS 2.1 Jalustat ja tyvisuojat 2.2 Pylväät ja orret 2.3 Kytkentäkalusteet ja liitäntälaitteet 2.4 Johtimet ja jatkot 2.5 Valaisimet 2.6 Kävelykadun valaisinpylväät 2.7 Maadoitukset 2.8 Suojaputket ja kourut 2.9 Valaistuskeskus ja valaistuksen syöttö 2.10 Valaistuksen purku ja jakoraja muutokset 2.11 Tarkastukset sekä käyttö- ja loppupiirustukset

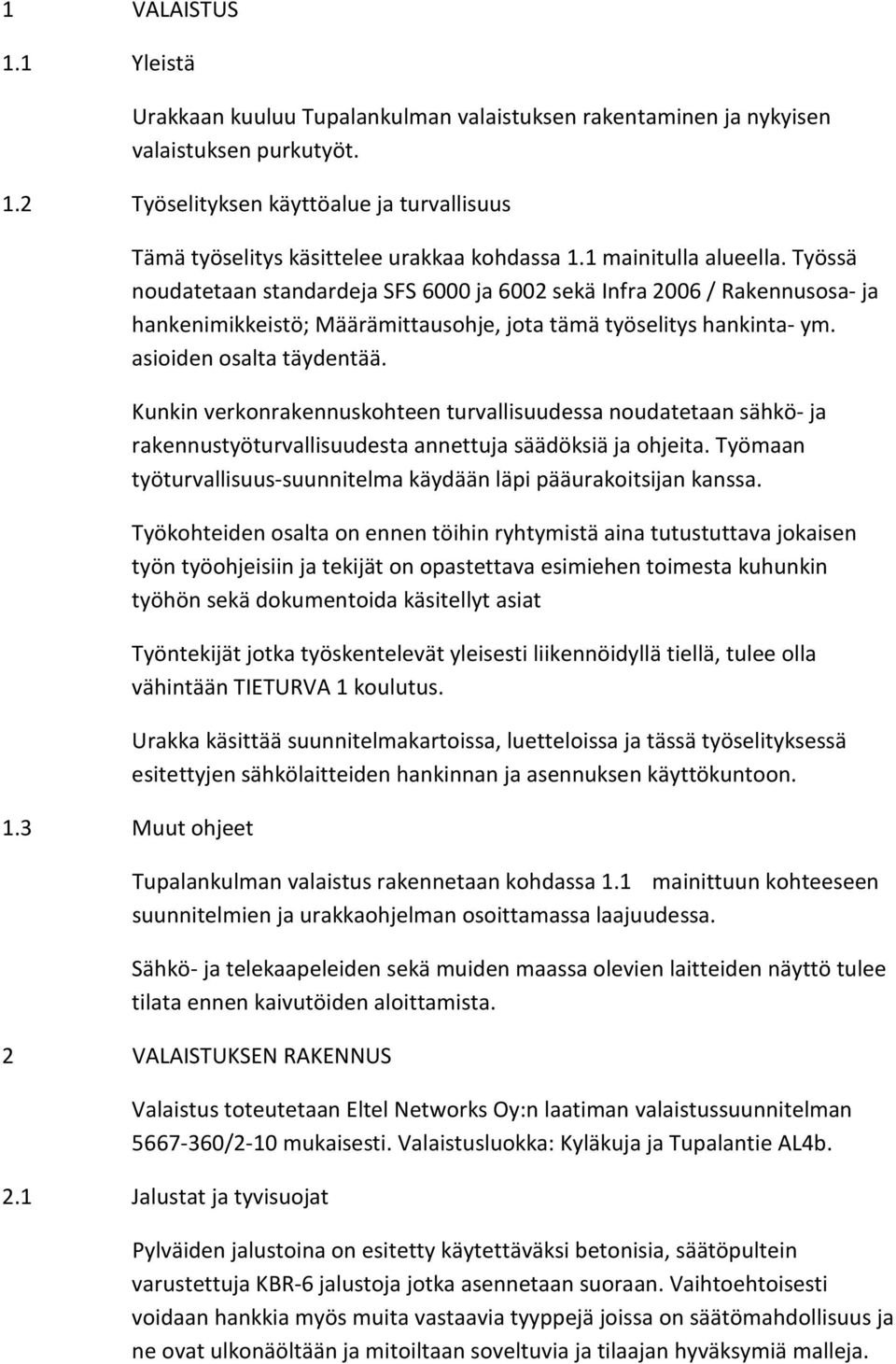

3 1 VALAISTUS 1.1 Yleistä Urakkaan kuuluu Tupalankulman valaistuksen rakentaminen ja nykyisen valaistuksen purkutyöt. 1.2 Työselityksen käyttöalue ja turvallisuus 1.3 Muut ohjeet Tämä työselitys käsittelee urakkaa kohdassa 1.1 mainitulla alueella. Työssä noudatetaan standardeja SFS 6000 ja 6002 sekä Infra 2006 / Rakennusosa- ja hankenimikkeistö; Määrämittausohje, jota tämä työselitys hankinta- ym. asioiden osalta täydentää. Kunkin verkonrakennuskohteen turvallisuudessa noudatetaan sähkö- ja rakennustyöturvallisuudesta annettuja säädöksiä ja ohjeita. Työmaan työturvallisuus-suunnitelma käydään läpi pääurakoitsijan kanssa. Työkohteiden osalta on ennen töihin ryhtymistä aina tutustuttava jokaisen työn työohjeisiin ja tekijät on opastettava esimiehen toimesta kuhunkin työhön sekä dokumentoida käsitellyt asiat Työntekijät jotka työskentelevät yleisesti liikennöidyllä tiellä, tulee olla vähintään TIETURVA 1 koulutus. Urakka käsittää suunnitelmakartoissa, luetteloissa ja tässä työselityksessä esitettyjen sähkölaitteiden hankinnan ja asennuksen käyttökuntoon. Tupalankulman valaistus rakennetaan kohdassa 1.1 mainittuun kohteeseen suunnitelmien ja urakkaohjelman osoittamassa laajuudessa. Sähkö- ja telekaapeleiden sekä muiden maassa olevien laitteiden näyttö tulee tilata ennen kaivutöiden aloittamista. 2 VALAISTUKSEN RAKENNUS Valaistus toteutetaan Eltel Networks Oy:n laatiman valaistussuunnitelman /2-10 mukaisesti. Valaistusluokka: Kyläkuja ja Tupalantie AL4b. 2.1 Jalustat ja tyvisuojat Pylväiden jalustoina on esitetty käytettäväksi betonisia, säätöpultein varustettuja KBR-6 jalustoja jotka asennetaan suoraan. Vaihtoehtoisesti voidaan hankkia myös muita vastaavia tyyppejä joissa on säätömahdollisuus ja ne ovat ulkonäöltään ja mitoiltaan soveltuvia ja tilaajan hyväksymiä malleja.

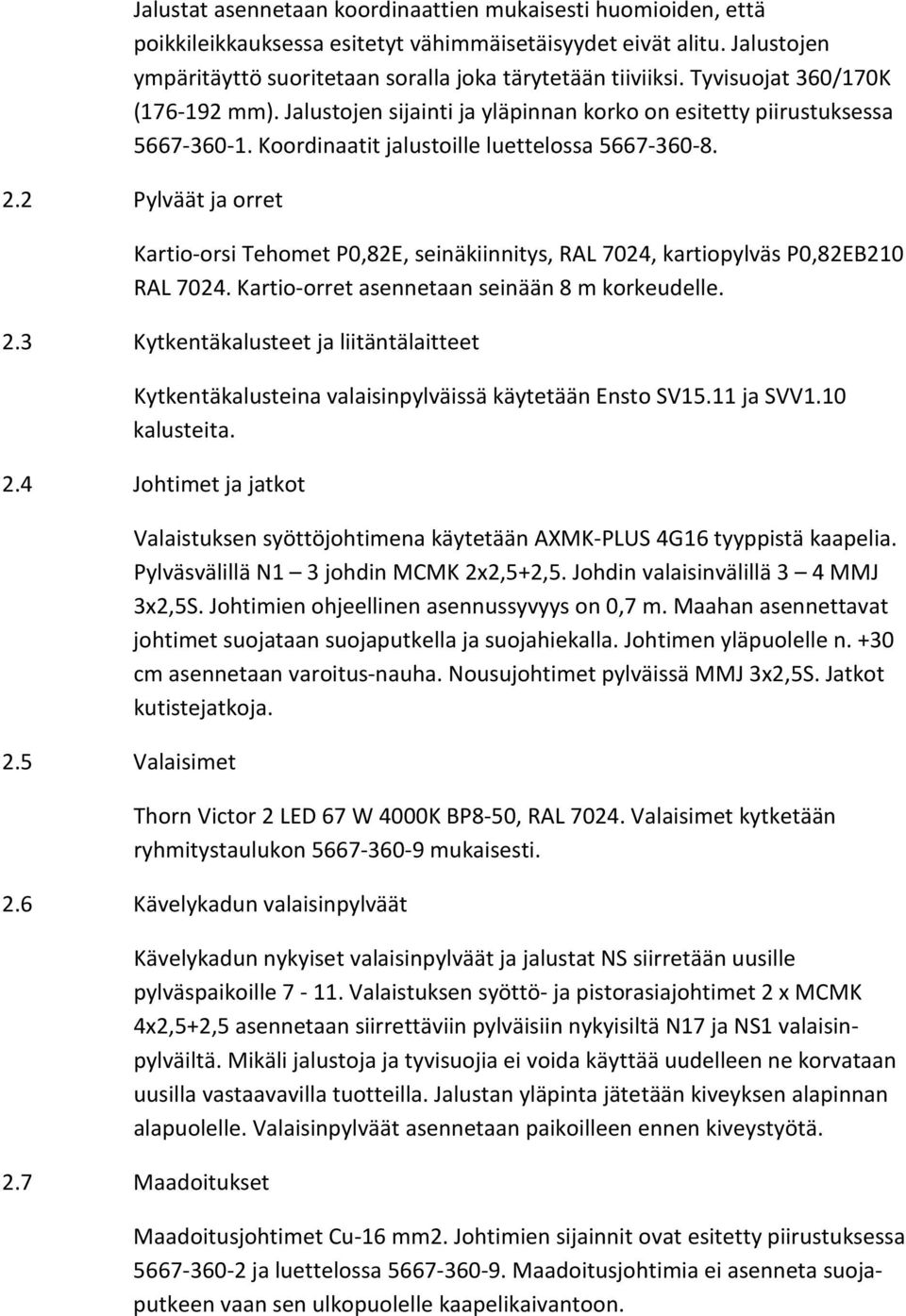

4 Jalustat asennetaan koordinaattien mukaisesti huomioiden, että poikkileikkauksessa esitetyt vähimmäisetäisyydet eivät alitu. Jalustojen ympäritäyttö suoritetaan soralla joka tärytetään tiiviiksi. Tyvisuojat 360/170K ( mm). Jalustojen sijainti ja yläpinnan korko on esitetty piirustuksessa Koordinaatit jalustoille luettelossa Pylväät ja orret Kartio-orsi Tehomet P0,82E, seinäkiinnitys, RAL 7024, kartiopylväs P0,82EB210 RAL Kartio-orret asennetaan seinään 8 m korkeudelle. 2.3 Kytkentäkalusteet ja liitäntälaitteet Kytkentäkalusteina valaisinpylväissä käytetään Ensto SV15.11 ja SVV1.10 kalusteita. 2.4 Johtimet ja jatkot 2.5 Valaisimet Valaistuksen syöttöjohtimena käytetään AXMK-PLUS 4G16 tyyppistä kaapelia. Pylväsvälillä N1 3 johdin MCMK 2x2,5+2,5. Johdin valaisinvälillä 3 4 MMJ 3x2,5S. Johtimien ohjeellinen asennussyvyys on 0,7 m. Maahan asennettavat johtimet suojataan suojaputkella ja suojahiekalla. Johtimen yläpuolelle n. +30 cm asennetaan varoitus-nauha. Nousujohtimet pylväissä MMJ 3x2,5S. Jatkot kutistejatkoja. Thorn Victor 2 LED 67 W 4000K BP8-50, RAL Valaisimet kytketään ryhmitystaulukon mukaisesti. 2.6 Kävelykadun valaisinpylväät Kävelykadun nykyiset valaisinpylväät ja jalustat NS siirretään uusille pylväspaikoille Valaistuksen syöttö- ja pistorasiajohtimet 2 x MCMK 4x2,5+2,5 asennetaan siirrettäviin pylväisiin nykyisiltä N17 ja NS1 valaisinpylväiltä. Mikäli jalustoja ja tyvisuojia ei voida käyttää uudelleen ne korvataan uusilla vastaavavilla tuotteilla. Jalustan yläpinta jätetään kiveyksen alapinnan alapuolelle. Valaisinpylväät asennetaan paikoilleen ennen kiveystyötä. 2.7 Maadoitukset Maadoitusjohtimet Cu-16 mm2. Johtimien sijainnit ovat esitetty piirustuksessa ja luettelossa Maadoitusjohtimia ei asenneta suojaputkeen vaan sen ulkopuolelle kaapelikaivantoon.

5 2.8 Suojaputket ja kourut Valaistusjohtimien suojaputkena käytetään M110 B-lk muoviputkea. Kaikki maahan rakennettavat johtimet asennetaan suojaputkeen. Suojakourut XYS Valaistuskeskus ja valaistuksen syöttö Valaistus kytketään nykyisen valaistuskeskuksen KVJA0167 Tupalantie ryhmiin 1 ja 2. Valaistus syötetään nykyisiltä valaisinpylväiltä N1 ja N Valaistuksen purku ja jakoraja muutokset Nykyiset valaisinpylväät NP1 NP10 puretaan pois. Syöttöjohtimet pylväiltä N1 N3 poistettaville valaisinpylväille kytketään jännitteettömiksi. Nykyiseen valaistusverkkoon tehdään jakoraja muutoksia piirustuksien ja /4-6 mukaisesti (10 kpl). Nykyisellä valaistuskeskuksella KVJA157 Rantakatu irrotetaan ryhmän 4 nykyinen syöttöjohdin Kenkä-Eskon polulle. Keskukselta on aiemmin asennettu johdin pylväälle N16 joka otetaan käyttöön kytkemällä se lähtöön 4. Johdin kytketään molemmissa päissä kiinni Tarkastukset sekä käyttö- ja loppupiirustukset Urakkaan sisältyy eristysresistanssi- ja oikosulkuvirtojen mittaukset. Mittauspöytäkirjat liitetään loppupiirustuksiin. Lisäksi tulee laitteistolle suorittaa kauppa- ja teollisuusministeriön päätöksen 517/96 mukaiset käyttöönotto tarkastukset. Käyttö ja loppupiirustukset luovutetaan tilaajalle työn valmistuttua. Asemapiirustukset luovutetaan dwg -muodossa päivitettynä rakennettua tilannetta vastaavaksi. TUUSULASSA ELTEL NETWORKS OY Kari Paappanen
