Valtatien 7 meluntorjunnan parantaminen välillä Karhula- Rantahaka Meluesteen 423 koerakentamiskohde

Transkriptio

1 Rakennussuunnitelma Tienrakennustöiden työkohtainen työselitys R 1/ 1 Kaakkois-Suomen ELY- keskus

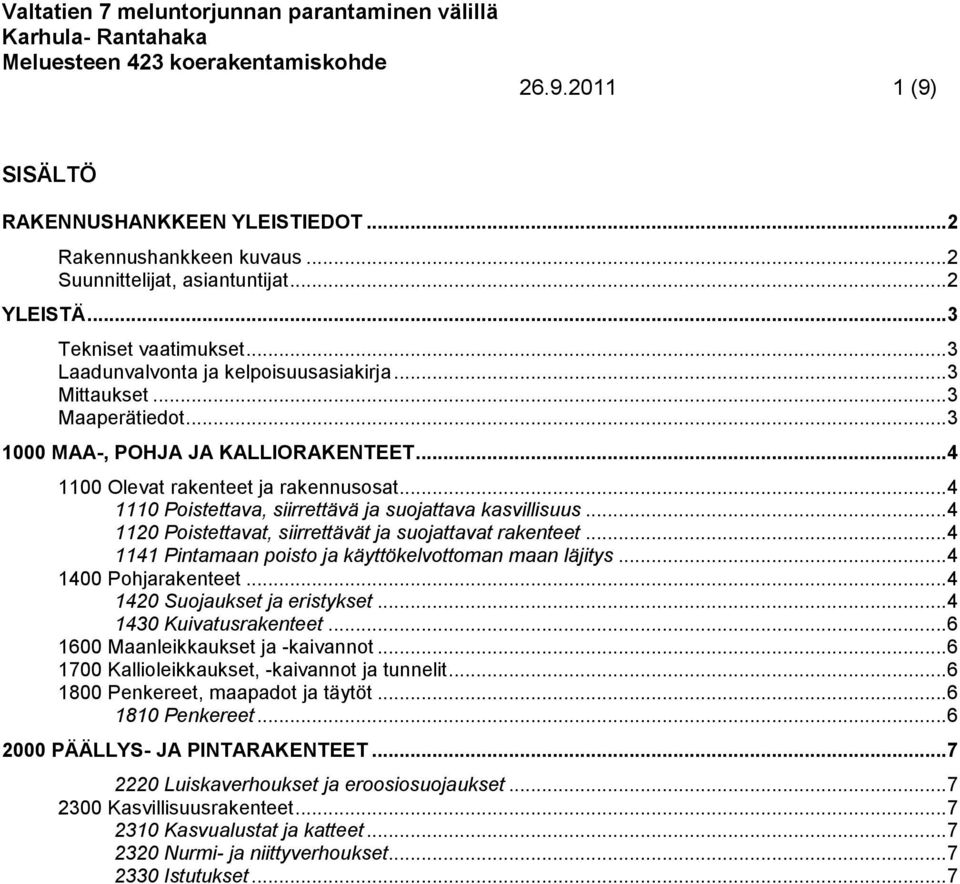

2 (9) SISÄLTÖ RAKENNUSHANKKEEN YLEISTIEDOT... 2 Rakennushankkeen kuvaus... 2 Suunnittelijat, asiantuntijat... 2 YLEISTÄ... 3 Tekniset vaatimukset... 3 Laadunvalvonta ja kelpoisuusasiakirja... 3 Mittaukset... 3 Maaperätiedot MAA-, POHJA JA KALLIORAKENTEET Olevat rakenteet ja rakennusosat Poistettava, siirrettävä ja suojattava kasvillisuus Poistettavat, siirrettävät ja suojattavat rakenteet Pintamaan poisto ja käyttökelvottoman maan läjitys Pohjarakenteet Suojaukset ja eristykset Kuivatusrakenteet Maanleikkaukset ja -kaivannot Kallioleikkaukset, -kaivannot ja tunnelit Penkereet, maapadot ja täytöt Penkereet PÄÄLLYS- JA PINTARAKENTEET Luiskaverhoukset ja eroosiosuojaukset Kasvillisuusrakenteet Kasvualustat ja katteet Nurmi- ja niittyverhoukset Istutukset... 7

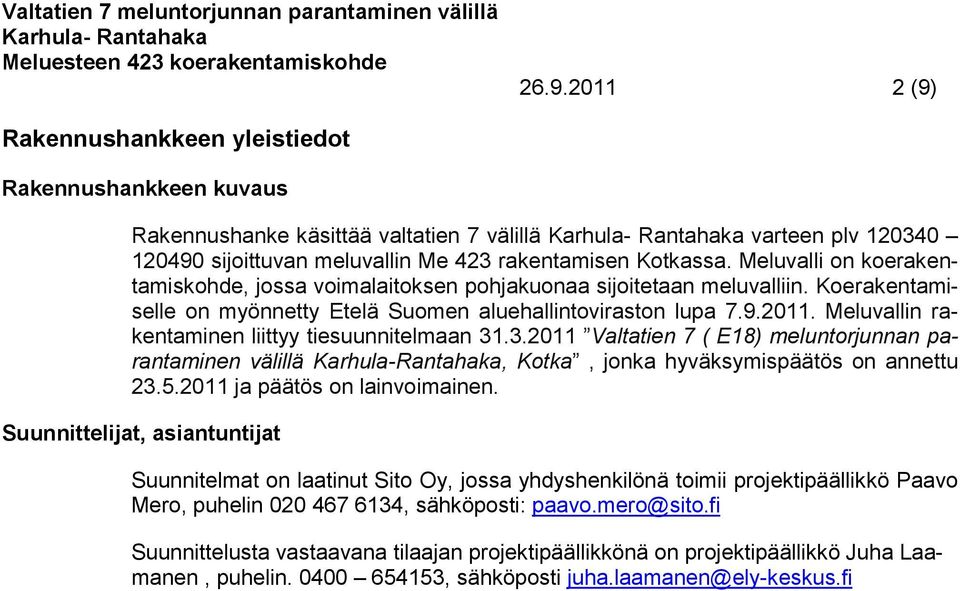

3 (9) Rakennushankkeen yleistiedot Rakennushankkeen kuvaus Rakennushanke käsittää valtatien 7 välillä varteen plv sijoittuvan meluvallin Me 423 rakentamisen Kotkassa. Meluvalli on koerakentamiskohde, jossa voimalaitoksen pohjakuonaa sijoitetaan meluvalliin. Koerakentamiselle on myönnetty Etelä Suomen aluehallintoviraston lupa Meluvallin rakentaminen liittyy tiesuunnitelmaan Valtatien 7 ( E18) meluntorjunnan parantaminen välillä Karhula-Rantahaka, Kotka, jonka hyväksymispäätös on annettu ja päätös on lainvoimainen. Suunnittelijat, asiantuntijat Suunnitelmat on laatinut Sito Oy, jossa yhdyshenkilönä toimii projektipäällikkö Paavo Mero, puhelin , sähköposti: paavo.mero@sito.fi Suunnittelusta vastaavana tilaajan projektipäällikkönä on projektipäällikkö Juha Laamanen, puhelin , sähköposti juha.laamanen@ely-keskus.fi

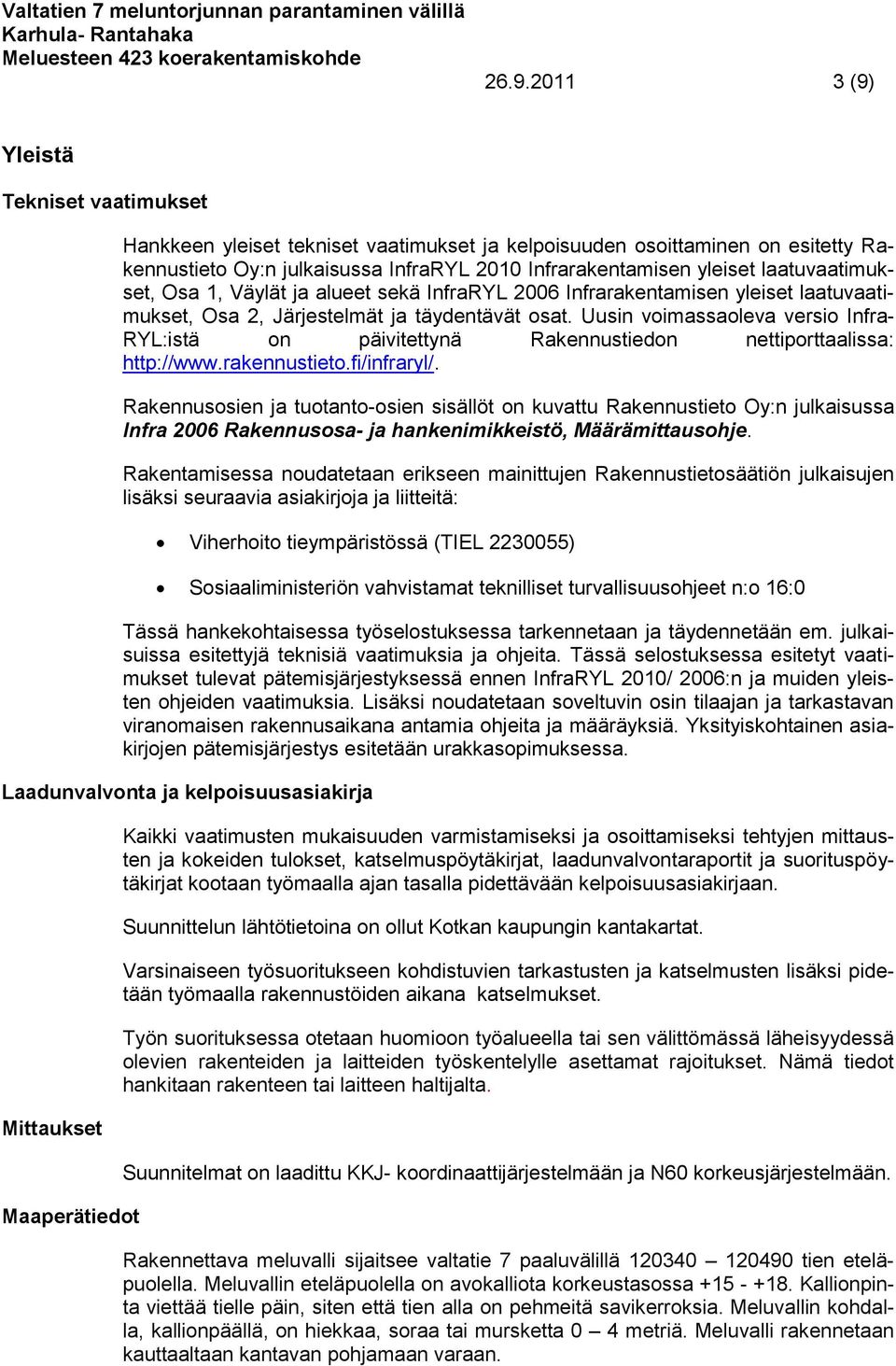

4 (9) Yleistä Tekniset vaatimukset Hankkeen yleiset tekniset vaatimukset ja kelpoisuuden osoittaminen on esitetty Rakennustieto Oy:n julkaisussa InfraRYL 2010 Infrarakentamisen yleiset laatuvaatimukset, Osa 1, Väylät ja alueet sekä InfraRYL 2006 Infrarakentamisen yleiset laatuvaatimukset, Osa 2, Järjestelmät ja täydentävät osat. Uusin voimassaoleva versio Infra- RYL:istä on päivitettynä Rakennustiedon nettiporttaalissa: Rakennusosien ja tuotanto-osien sisällöt on kuvattu Rakennustieto Oy:n julkaisussa Infra 2006 Rakennusosa- ja hankenimikkeistö, Määrämittausohje. Rakentamisessa noudatetaan erikseen mainittujen Rakennustietosäätiön julkaisujen lisäksi seuraavia asiakirjoja ja liitteitä: Viherhoito tieympäristössä (TIEL ) Sosiaaliministeriön vahvistamat teknilliset turvallisuusohjeet n:o 16:0 Tässä hankekohtaisessa työselostuksessa tarkennetaan ja täydennetään em. julkaisuissa esitettyjä teknisiä vaatimuksia ja ohjeita. Tässä selostuksessa esitetyt vaatimukset tulevat pätemisjärjestyksessä ennen InfraRYL 2010/ 2006:n ja muiden yleisten ohjeiden vaatimuksia. Lisäksi noudatetaan soveltuvin osin tilaajan ja tarkastavan viranomaisen rakennusaikana antamia ohjeita ja määräyksiä. Yksityiskohtainen asiakirjojen pätemisjärjestys esitetään urakkasopimuksessa. Laadunvalvonta ja kelpoisuusasiakirja Mittaukset Maaperätiedot Kaikki vaatimusten mukaisuuden varmistamiseksi ja osoittamiseksi tehtyjen mittausten ja kokeiden tulokset, katselmuspöytäkirjat, laadunvalvontaraportit ja suorituspöytäkirjat kootaan työmaalla ajan tasalla pidettävään kelpoisuusasiakirjaan. Suunnittelun lähtötietoina on ollut Kotkan kaupungin kantakartat. Varsinaiseen työsuoritukseen kohdistuvien tarkastusten ja katselmusten lisäksi pidetään työmaalla rakennustöiden aikana katselmukset. Työn suorituksessa otetaan huomioon työalueella tai sen välittömässä läheisyydessä olevien rakenteiden ja laitteiden työskentelylle asettamat rajoitukset. Nämä tiedot hankitaan rakenteen tai laitteen haltijalta. Suunnitelmat on laadittu KKJ- koordinaattijärjestelmään ja N60 korkeusjärjestelmään. Rakennettava meluvalli sijaitsee valtatie 7 paaluvälillä tien eteläpuolella. Meluvallin eteläpuolella on avokalliota korkeustasossa Kallionpinta viettää tielle päin, siten että tien alla on pehmeitä savikerroksia. Meluvallin kohdalla, kallionpäällä, on hiekkaa, soraa tai mursketta 0 4 metriä. Meluvalli rakennetaan kauttaaltaan kantavan pohjamaan varaan.

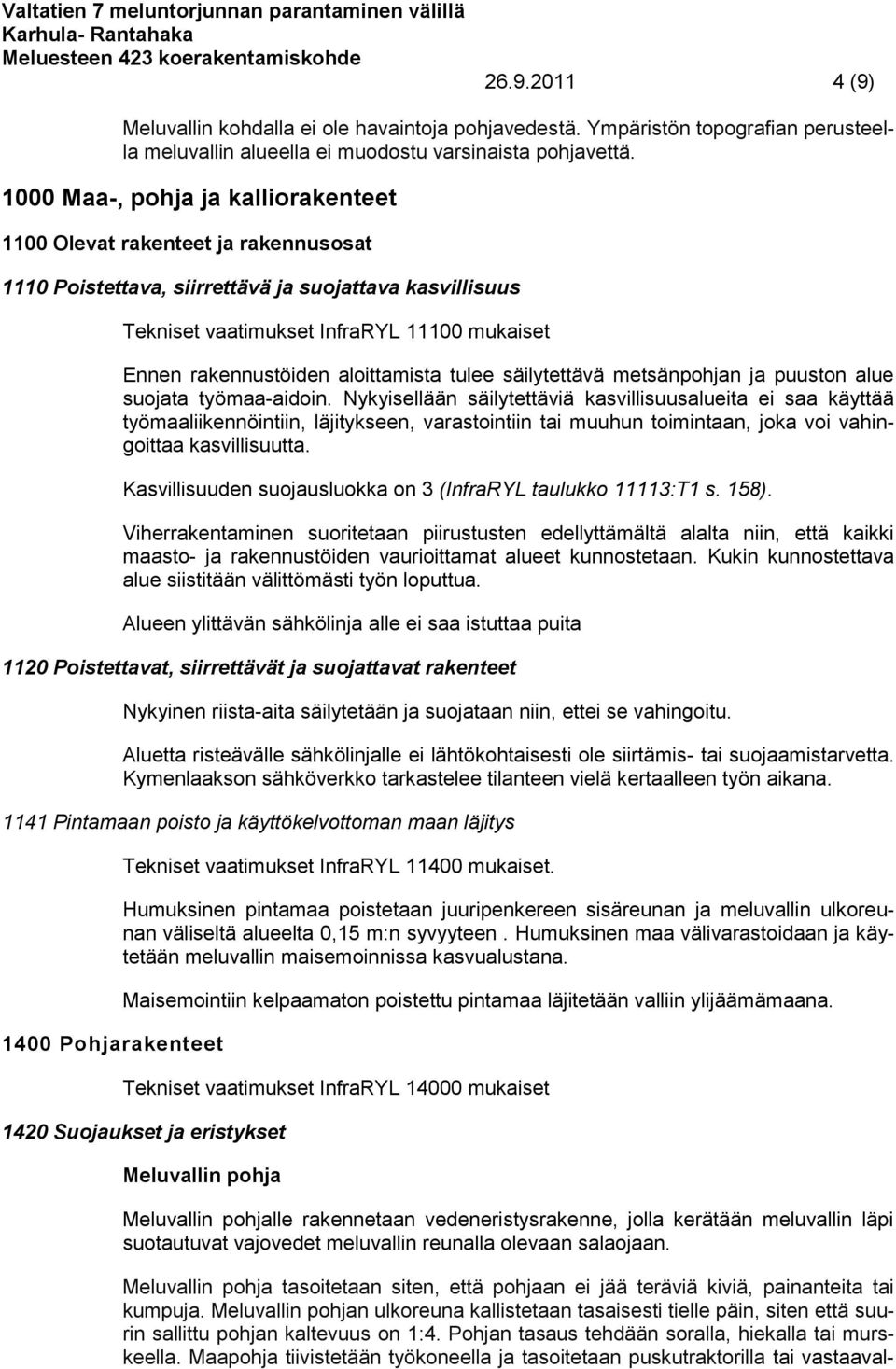

5 (9) Meluvallin kohdalla ei ole havaintoja pohjavedestä. Ympäristön topografian perusteella meluvallin alueella ei muodostu varsinaista pohjavettä Maa-, pohja ja kalliorakenteet 1100 Olevat rakenteet ja rakennusosat 1110 Poistettava, siirrettävä ja suojattava kasvillisuus Tekniset vaatimukset InfraRYL mukaiset Ennen rakennustöiden aloittamista tulee säilytettävä metsänpohjan ja puuston alue suojata työmaa-aidoin. Nykyisellään säilytettäviä kasvillisuusalueita ei saa käyttää työmaaliikennöintiin, läjitykseen, varastointiin tai muuhun toimintaan, joka voi vahingoittaa kasvillisuutta. Kasvillisuuden suojausluokka on 3 (InfraRYL taulukko 11113:T1 s. 158). Viherrakentaminen suoritetaan piirustusten edellyttämältä alalta niin, että kaikki maasto- ja rakennustöiden vaurioittamat alueet kunnostetaan. Kukin kunnostettava alue siistitään välittömästi työn loputtua. Alueen ylittävän sähkölinja alle ei saa istuttaa puita 1120 Poistettavat, siirrettävät ja suojattavat rakenteet Nykyinen riista-aita säilytetään ja suojataan niin, ettei se vahingoitu. Aluetta risteävälle sähkölinjalle ei lähtökohtaisesti ole siirtämis- tai suojaamistarvetta. Kymenlaakson sähköverkko tarkastelee tilanteen vielä kertaalleen työn aikana Pintamaan poisto ja käyttökelvottoman maan läjitys 1400 Pohjarakenteet Tekniset vaatimukset InfraRYL mukaiset. Humuksinen pintamaa poistetaan juuripenkereen sisäreunan ja meluvallin ulkoreunan väliseltä alueelta 0,15 m:n syvyyteen. Humuksinen maa välivarastoidaan ja käytetään meluvallin maisemoinnissa kasvualustana. Maisemointiin kelpaamaton poistettu pintamaa läjitetään valliin ylijäämämaana. Tekniset vaatimukset InfraRYL mukaiset 1420 Suojaukset ja eristykset Meluvallin pohja Meluvallin pohjalle rakennetaan vedeneristysrakenne, jolla kerätään meluvallin läpi suotautuvat vajovedet meluvallin reunalla olevaan salaojaan. Meluvallin pohja tasoitetaan siten, että pohjaan ei jää teräviä kiviä, painanteita tai kumpuja. Meluvallin pohjan ulkoreuna kallistetaan tasaisesti tielle päin, siten että suurin sallittu pohjan kaltevuus on 1:4. Pohjan tasaus tehdään soralla, hiekalla tai murskeella. Maapohja tiivistetään työkoneella ja tasoitetaan puskutraktorilla tai vastaaval-

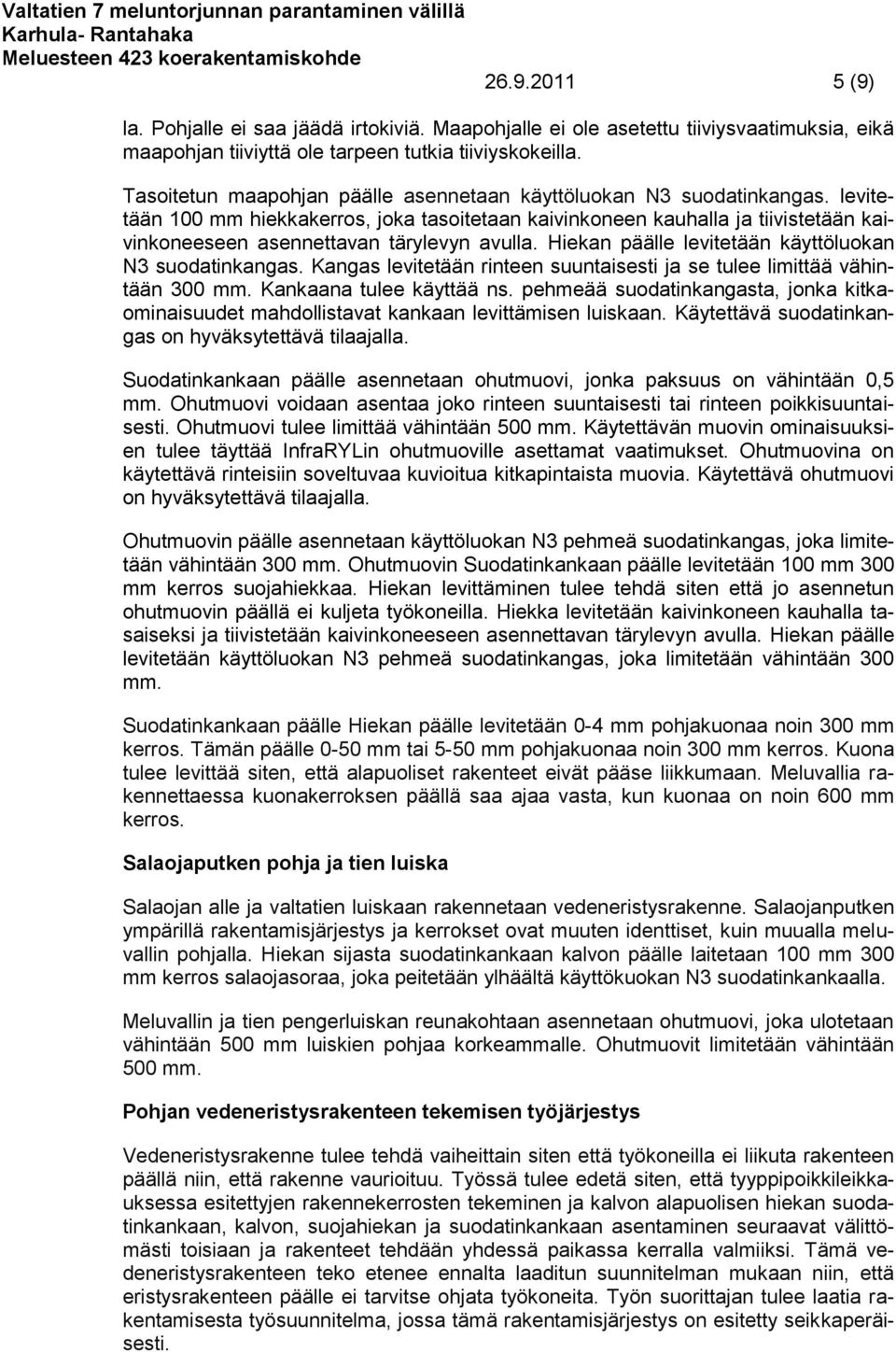

6 (9) la. Pohjalle ei saa jäädä irtokiviä. Maapohjalle ei ole asetettu tiiviysvaatimuksia, eikä maapohjan tiiviyttä ole tarpeen tutkia tiiviyskokeilla. Tasoitetun maapohjan päälle asennetaan käyttöluokan N3 suodatinkangas. levitetään 100 mm hiekkakerros, joka tasoitetaan kaivinkoneen kauhalla ja tiivistetään kaivinkoneeseen asennettavan tärylevyn avulla. Hiekan päälle levitetään käyttöluokan N3 suodatinkangas. Kangas levitetään rinteen suuntaisesti ja se tulee limittää vähintään 300 mm. Kankaana tulee käyttää ns. pehmeää suodatinkangasta, jonka kitkaominaisuudet mahdollistavat kankaan levittämisen luiskaan. Käytettävä suodatinkangas on hyväksytettävä tilaajalla. Suodatinkankaan päälle asennetaan ohutmuovi, jonka paksuus on vähintään 0,5 mm. Ohutmuovi voidaan asentaa joko rinteen suuntaisesti tai rinteen poikkisuuntaisesti. Ohutmuovi tulee limittää vähintään 500 mm. Käytettävän muovin ominaisuuksien tulee täyttää InfraRYLin ohutmuoville asettamat vaatimukset. Ohutmuovina on käytettävä rinteisiin soveltuvaa kuvioitua kitkapintaista muovia. Käytettävä ohutmuovi on hyväksytettävä tilaajalla. Ohutmuovin päälle asennetaan käyttöluokan N3 pehmeä suodatinkangas, joka limitetään vähintään 300 mm. Ohutmuovin Suodatinkankaan päälle levitetään 100 mm 300 mm kerros suojahiekkaa. Hiekan levittäminen tulee tehdä siten että jo asennetun ohutmuovin päällä ei kuljeta työkoneilla. Hiekka levitetään kaivinkoneen kauhalla tasaiseksi ja tiivistetään kaivinkoneeseen asennettavan tärylevyn avulla. Hiekan päälle levitetään käyttöluokan N3 pehmeä suodatinkangas, joka limitetään vähintään 300 mm. Suodatinkankaan päälle Hiekan päälle levitetään 0-4 mm pohjakuonaa noin 300 mm kerros. Tämän päälle 0-50 mm tai 5-50 mm pohjakuonaa noin 300 mm kerros. Kuona tulee levittää siten, että alapuoliset rakenteet eivät pääse liikkumaan. Meluvallia rakennettaessa kuonakerroksen päällä saa ajaa vasta, kun kuonaa on noin 600 mm kerros. Salaojaputken pohja ja tien luiska Salaojan alle ja valtatien luiskaan rakennetaan vedeneristysrakenne. Salaojanputken ympärillä rakentamisjärjestys ja kerrokset ovat muuten identtiset, kuin muualla meluvallin pohjalla. Hiekan sijasta suodatinkankaan kalvon päälle laitetaan 100 mm 300 mm kerros salaojasoraa, joka peitetään ylhäältä käyttökuokan N3 suodatinkankaalla. Meluvallin ja tien pengerluiskan reunakohtaan asennetaan ohutmuovi, joka ulotetaan vähintään 500 mm luiskien pohjaa korkeammalle. Ohutmuovit limitetään vähintään 500 mm. Pohjan vedeneristysrakenteen tekemisen työjärjestys Vedeneristysrakenne tulee tehdä vaiheittain siten että työkoneilla ei liikuta rakenteen päällä niin, että rakenne vaurioituu. Työssä tulee edetä siten, että tyyppipoikkileikkauksessa esitettyjen rakennekerrosten tekeminen ja kalvon alapuolisen hiekan suodatinkankaan, kalvon, suojahiekan ja suodatinkankaan asentaminen seuraavat välittömästi toisiaan ja rakenteet tehdään yhdessä paikassa kerralla valmiiksi. Tämä vedeneristysrakenteen teko etenee ennalta laaditun suunnitelman mukaan niin, että eristysrakenteen päälle ei tarvitse ohjata työkoneita. Työn suorittajan tulee laatia rakentamisesta työsuunnitelma, jossa tämä rakentamisjärjestys on esitetty seikkaperäisesti.

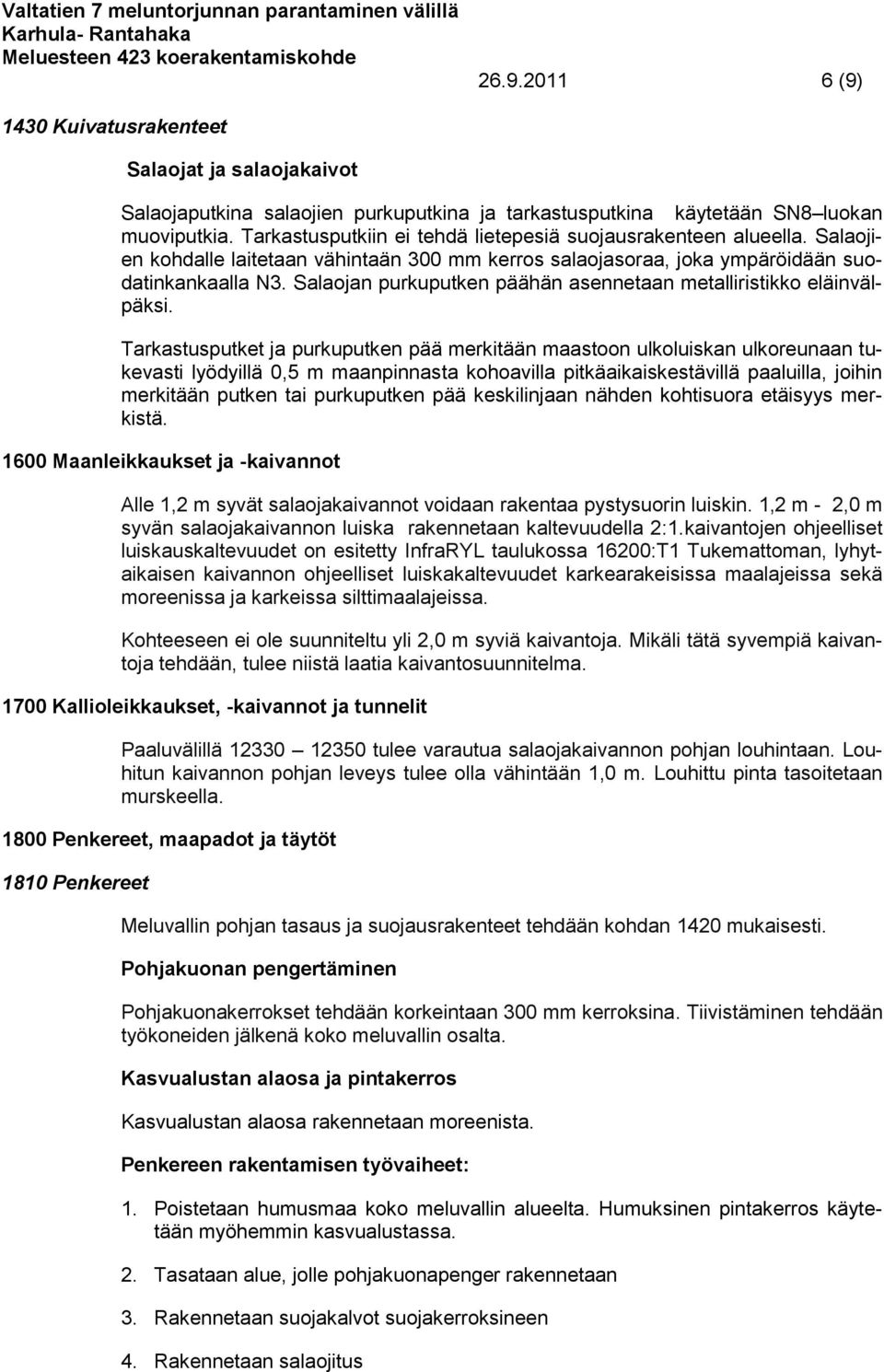

7 (9) 1430 Kuivatusrakenteet Salaojat ja salaojakaivot Salaojaputkina salaojien purkuputkina ja tarkastusputkina käytetään SN8 luokan muoviputkia. Tarkastusputkiin ei tehdä lietepesiä suojausrakenteen alueella. Salaojien kohdalle laitetaan vähintaän 300 mm kerros salaojasoraa, joka ympäröidään suodatinkankaalla N3. Salaojan purkuputken päähän asennetaan metalliristikko eläinvälpäksi. Tarkastusputket ja purkuputken pää merkitään maastoon ulkoluiskan ulkoreunaan tukevasti lyödyillä 0,5 m maanpinnasta kohoavilla pitkäaikaiskestävillä paaluilla, joihin merkitään putken tai purkuputken pää keskilinjaan nähden kohtisuora etäisyys merkistä Maanleikkaukset ja -kaivannot Alle 1,2 m syvät salaojakaivannot voidaan rakentaa pystysuorin luiskin. 1,2 m - 2,0 m syvän salaojakaivannon luiska rakennetaan kaltevuudella 2:1.kaivantojen ohjeelliset luiskauskaltevuudet on esitetty InfraRYL taulukossa 16200:T1 Tukemattoman, lyhytaikaisen kaivannon ohjeelliset luiskakaltevuudet karkearakeisissa maalajeissa sekä moreenissa ja karkeissa silttimaalajeissa. Kohteeseen ei ole suunniteltu yli 2,0 m syviä kaivantoja. Mikäli tätä syvempiä kaivantoja tehdään, tulee niistä laatia kaivantosuunnitelma Kallioleikkaukset, -kaivannot ja tunnelit Paaluvälillä tulee varautua salaojakaivannon pohjan louhintaan. Louhitun kaivannon pohjan leveys tulee olla vähintään 1,0 m. Louhittu pinta tasoitetaan murskeella Penkereet, maapadot ja täytöt 1810 Penkereet Meluvallin pohjan tasaus ja suojausrakenteet tehdään kohdan 1420 mukaisesti. Pohjakuonan pengertäminen Pohjakuonakerrokset tehdään korkeintaan 300 mm kerroksina. Tiivistäminen tehdään työkoneiden jälkenä koko meluvallin osalta. Kasvualustan alaosa ja pintakerros Kasvualustan alaosa rakennetaan moreenista. Penkereen rakentamisen työvaiheet: 1. Poistetaan humusmaa koko meluvallin alueelta. Humuksinen pintakerros käytetään myöhemmin kasvualustassa. 2. Tasataan alue, jolle pohjakuonapenger rakennetaan 3. Rakennetaan suojakalvot suojakerroksineen 4. Rakennetaan salaojitus

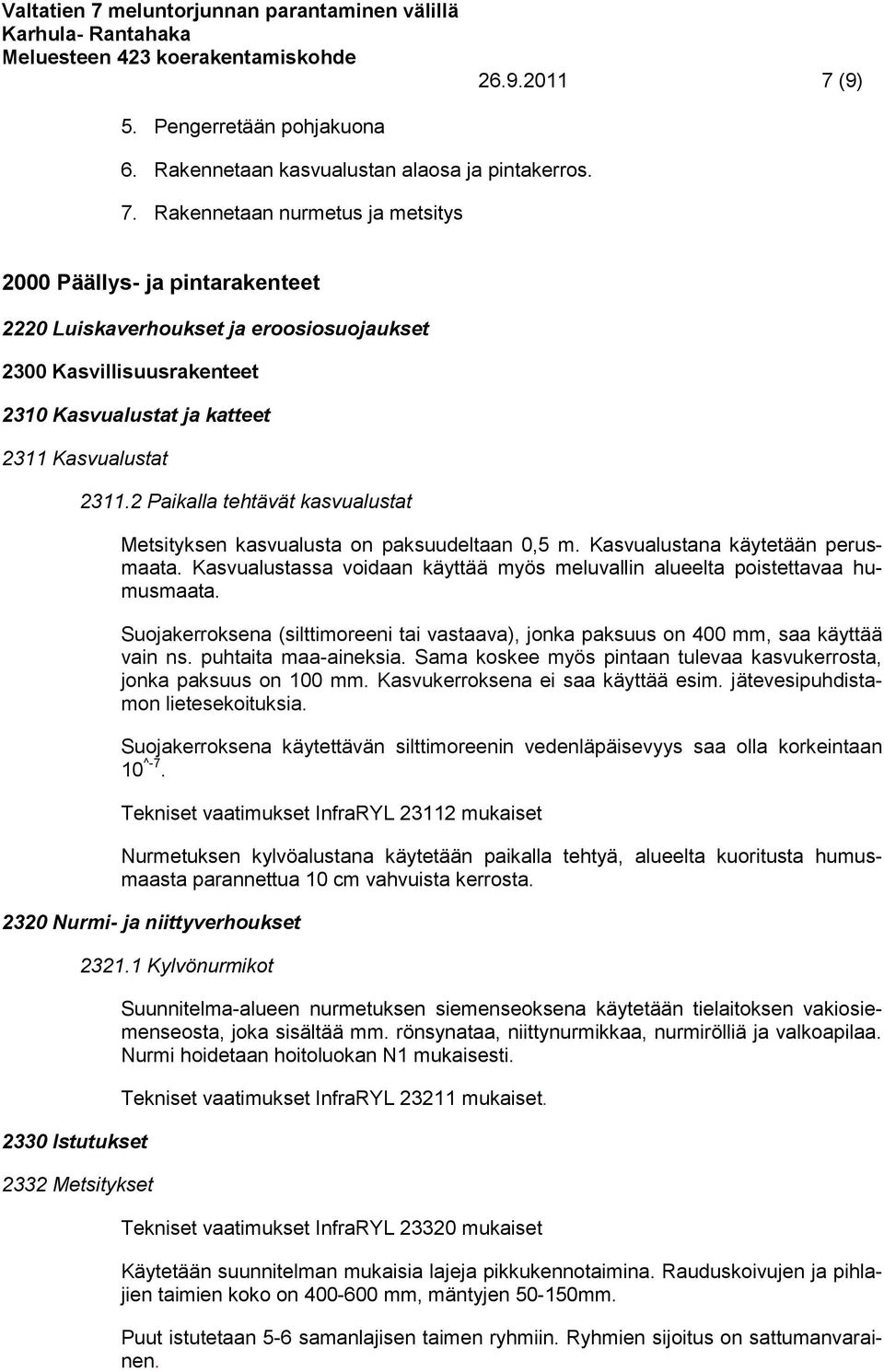

8 (9) 5. Pengerretään pohjakuona 6. Rakennetaan kasvualustan alaosa ja pintakerros. 7. Rakennetaan nurmetus ja metsitys 2000 Päällys- ja pintarakenteet 2220 Luiskaverhoukset ja eroosiosuojaukset 2300 Kasvillisuusrakenteet 2310 Kasvualustat ja katteet 2311 Kasvualustat Paikalla tehtävät kasvualustat Metsityksen kasvualusta on paksuudeltaan 0,5 m. Kasvualustana käytetään perusmaata. Kasvualustassa voidaan käyttää myös meluvallin alueelta poistettavaa humusmaata. Suojakerroksena (silttimoreeni tai vastaava), jonka paksuus on 400 mm, saa käyttää vain ns. puhtaita maa-aineksia. Sama koskee myös pintaan tulevaa kasvukerrosta, jonka paksuus on 100 mm. Kasvukerroksena ei saa käyttää esim. jätevesipuhdistamon lietesekoituksia. Suojakerroksena käytettävän silttimoreenin vedenläpäisevyys saa olla korkeintaan 10^-7. Tekniset vaatimukset InfraRYL mukaiset Nurmetuksen kylvöalustana käytetään paikalla tehtyä, alueelta kuoritusta humusmaasta parannettua 10 cm vahvuista kerrosta Nurmi- ja niittyverhoukset 2330 Istutukset 2332 Metsitykset Kylvönurmikot Suunnitelma-alueen nurmetuksen siemenseoksena käytetään tielaitoksen vakiosiemenseosta, joka sisältää mm. rönsynataa, niittynurmikkaa, nurmirölliä ja valkoapilaa. Nurmi hoidetaan hoitoluokan N1 mukaisesti. Tekniset vaatimukset InfraRYL mukaiset. Tekniset vaatimukset InfraRYL mukaiset Käytetään suunnitelman mukaisia lajeja pikkukennotaimina. Rauduskoivujen ja pihlajien taimien koko on mm, mäntyjen mm. Puut istutetaan 5-6 samanlajisen taimen ryhmiin. Ryhmien sijoitus on sattumanvarainen.

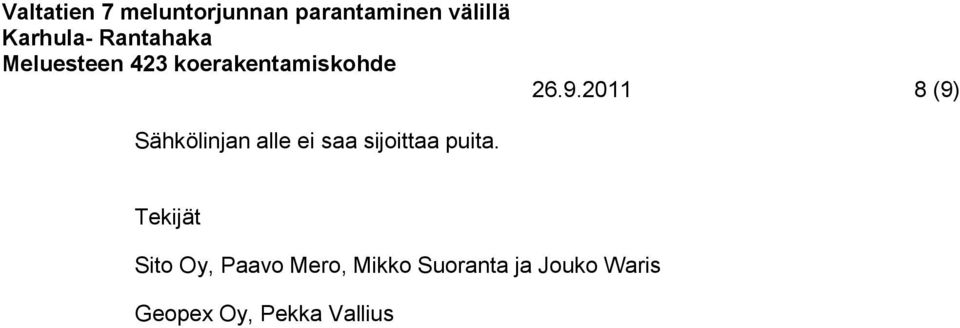

9 (9) Sähkölinjan alle ei saa sijoittaa puita. Tekijät Sito Oy, Paavo Mero, Mikko Suoranta ja Jouko Waris Geopex Oy, Pekka Vallius
