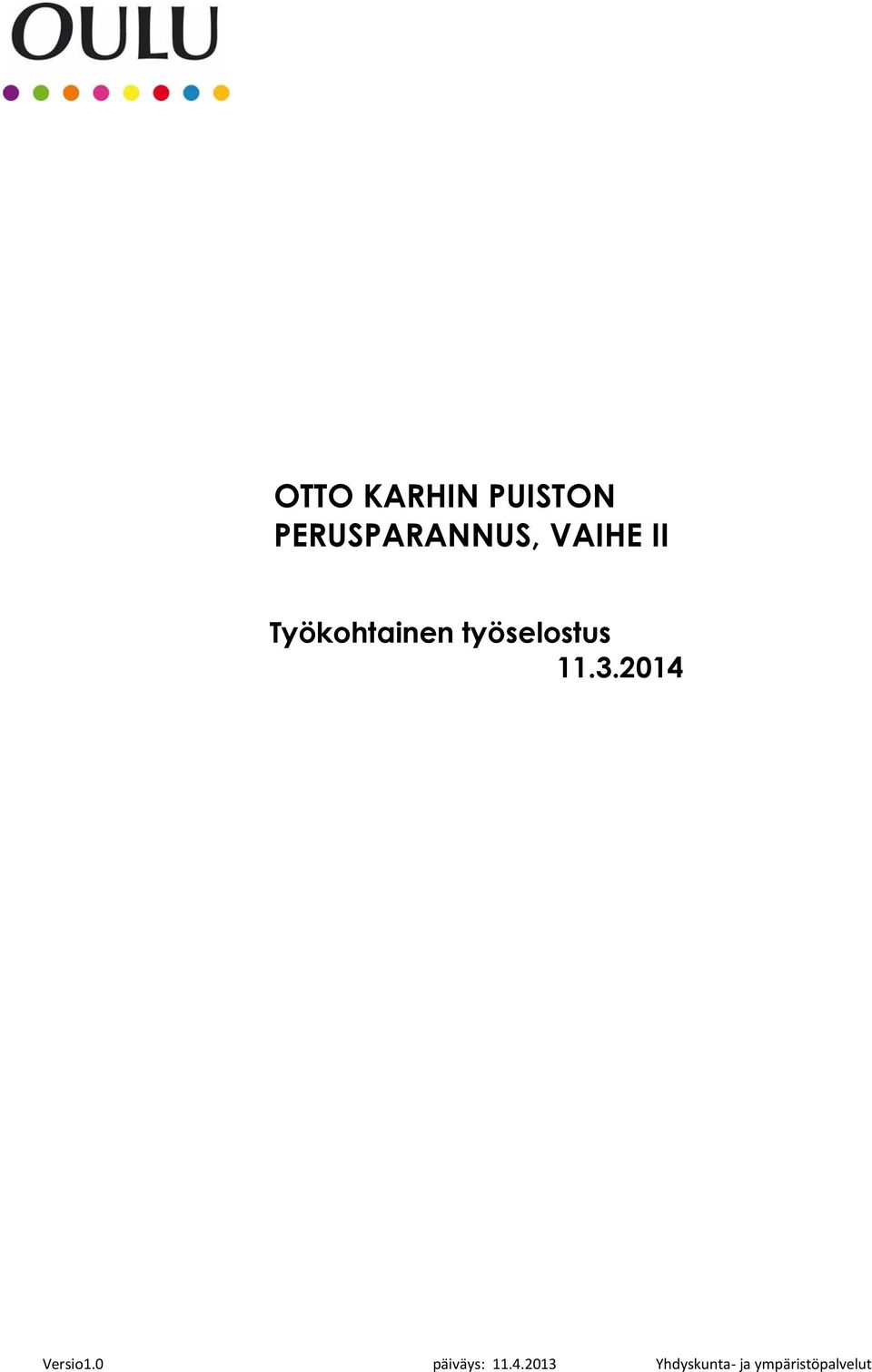

1 OTTO KARHIN PUISTON PERUSPARANNUS, VAIHE II Työkohtainen työselostus Versio1.0 päiväys: Yhdyskunta ja ympäristöpalvelut

2 YLEIS TÄ RAKENNUSKOHTEESTA JA TYÖN SUORITUKSESTA... 3 Rakennuskohde ja sen sijainti... 3 Rakennuttaja... 3 Suunnittelijat ja asiantuntijat... 3 Valaistussuunnittelu... 4 Hissikuilun suunnittelu... 4 Työssä noudatettavat asiakirjat... 4 Suunnitelmakuvat... 5 ALUSTAVAT TYÖT... 5 Mittaukset ja maastoon merkitseminen... 5 Työmaan merkitseminen... 5 Työnaikaiset mittaukset... 5 Työmaa-aikainen huolto POISTETTAVA, SIIRRETTÄVÄ JA SUOJATTAVA KASVILLISUUS Kasvillisuuden suojaaminen POISTETTAVAT, SIIRRETTÄVÄT JA SUOJATTAVAT RAKENTEET POISTETTAVAT, SIIRRETTÄVÄT JA SUOJATTAVAT JÄRJESTELMÄT SIIRRETTÄVÄT PUTKIRAKENTEET SIIRRETTÄVÄT SÄHKÖRAKENTEET POISTETTAVAT PINTAMAAT MAALEIKKAUKSET JA -KAIVANNOT PÄÄLLYSRAKENTEEN OSAT ASFALTTIPÄÄLLYSTEET BETONISET PINTARAKENTEET Betonikivi- ja laatta päällysteet LUONNONKIVISET PINTARAKENTEET Luonnonkivilaatoitukset Noppakiveykset Nupukiveykset SITOMATTOMAT PINTARAKENTEET Murskepäällysteet REUNATUET, KOURUT, ASKELMAT JA EROOSIOSUOJAUKSET REUNATUET, KOURUT, ASKELMAT JA MUURIT REUNATUET Reunatuet luonnonkivestä MAASTOASKELMAT MUURIT Luonnonkivimuurit LOHKOKIVIVERHOUS Lohkokiviverhouksen materiaali KASVILLISUUSRAKENTEET KASVUALUSTAT JA KATTEET KASVUALUSTAT Tuotteistetut kasvualustat Kasvualustojen materiaalit Kasvualustojen alusta Kasvualustojen tekeminen Valmis kasvualusta NURMI- JA NIITTYVERHOUKSET NURMIKOT Kylvönurmikot Nurmikoiden alusta

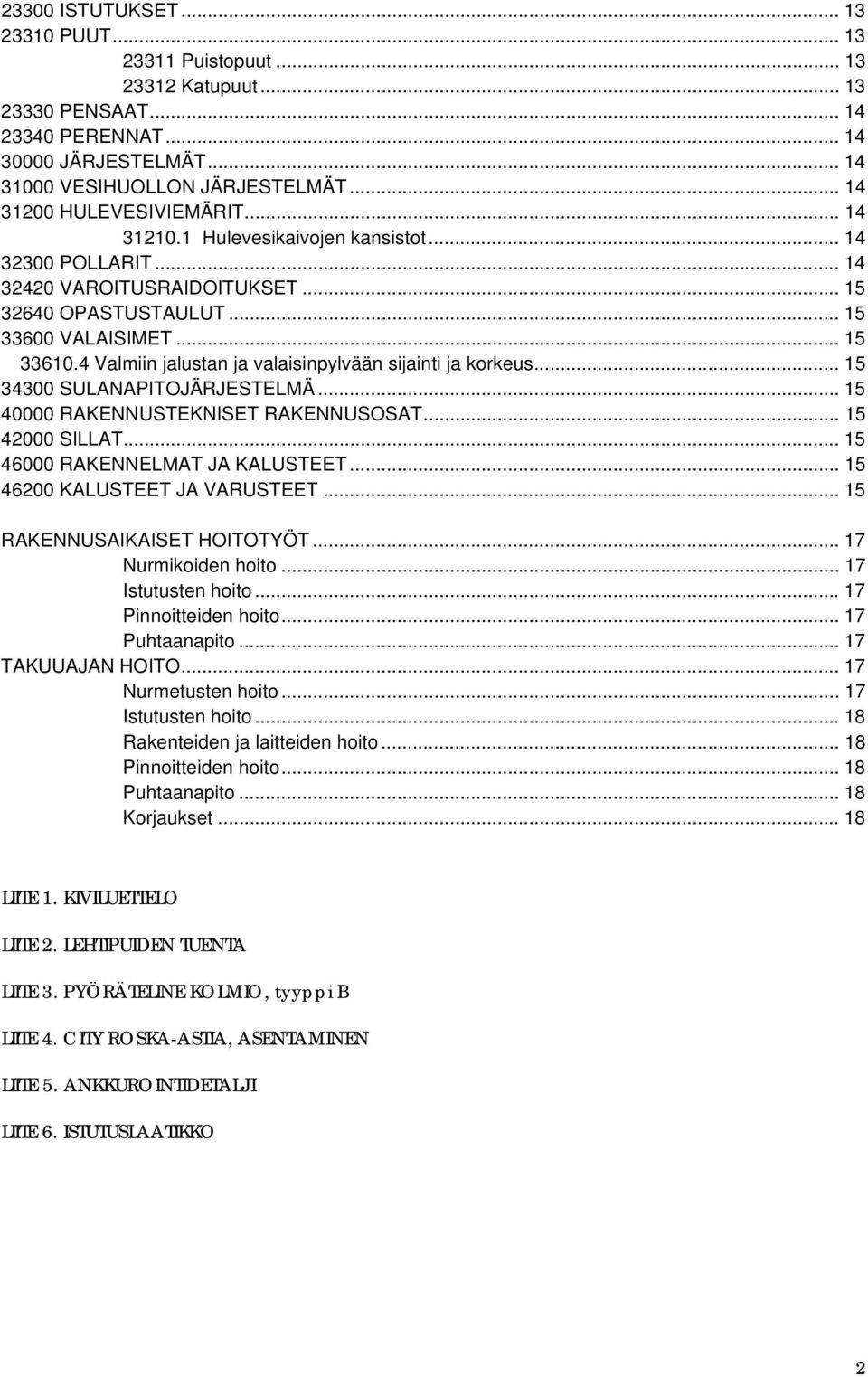

3 23300 ISTUTUKSET PUUT Puistopuut Katupuut PENSAAT PERENNAT JÄRJESTELMÄT VESIHUOLLON JÄRJESTELMÄT HULEVESIVIEMÄRIT Hulevesikaivojen kansistot POLLARIT VAROITUSRAIDOITUKSET OPASTUSTAULUT VALAISIMET Valmiin jalustan ja valaisinpylvään sijainti ja korkeus SULANAPITOJÄRJESTELMÄ RAKENNUSTEKNISET RAKENNUSOSAT SILLAT RAKENNELMAT JA KALUSTEET KALUSTEET JA VARUSTEET RAKENNUSAIKAISET HOITOTYÖT Nurmikoiden hoito Istutusten hoito Pinnoitteiden hoito Puhtaanapito TAKUUAJAN HOITO Nurmetusten hoito Istutusten hoito Rakenteiden ja laitteiden hoito Pinnoitteiden hoito Puhtaanapito Korjaukset LIITE 1. KIVILUETTELO LIITE 2. LEHTIPUIDEN TUENTA LIITE 3. PYÖRÄTELINE KOLMIO, tyyppi B LIITE 4. CITY ROSKA-ASTIA, ASENTAMINEN LIITE 5. ANKKUROINTIDETALJI LIITE 6. ISTUTUSLAATIKKO 2

4 YLEIS TÄ RAKENNUSKOHTEESTA JA TYÖN SUORITUKSESTA Rakennuskohde ja sen sijainti Työn määrittely: Nimi: Rakennuspaikka: Otto Karhin puiston perusparannus, vaihe II Otto Karhin puisto POKKINEN I, OULU Rakennuskohteen laajuus: Hallituskadun ja Uusikadun puoleinen kulma 6930 m² Työ käsittää Otto Karhin puiston perusparannuksen, vaiheen II. Vanha puusto säilytetään pääosin ja suojataan rakentamisen ajaksi. Perusparannus käsittää alueen purkutyöt; kasvillisuuden poistamisen, valaisimien ja muiden alueella olevien rakenteiden ja kalusteiden purkamisen ja siirtämisen. Puistossa olevat kiveykset puretaan ja korvataan suunnitelman mukaisilla rakennettavilla kiveksillä. Purkutöiden jälkeen käytävät ja aukio rakennetaan uudelleen tämän suunnitelman mukaisesti sovittuja urakkarajoja noudattaen. Työhön kuuluvat kuivatuksen, pintojen ja muurin rakentaminen, nurmikot ja istutukset kasvualustoineen, sekä rakennelmien ja rakenteiden toteuttaminen. Kaapeli- ja johtoverkkojen toteutuksen tekevät laiteomistajat. Alueella työskentelevä rakennuttaja sekä laiteomistaja tilaavat alueelle arkeologiset kaivaukset, jotka käsittävät tarvittavilta osin Otto Karhin puiston ja Hallituskadun ja Uusikadun kulmassa olevan aukion. Piirustuksiin merkityn hissikuilun rakentaminen ei kuulu tähän urakkaan. Hissikuilu rakennetaan erillisen rakennusluvan perusteella vastuuhenkilö Lemminkäiseltä. Työhön kuuluu lisäksi rakentamis- ja takuuajan hoito. Rakennuttaja Oulun kaupunki Yhdyskunta- ja ympäristöpalvelut Katu- ja viherpalvelut Kaupungininsinööri Pasi Heikkilä Solistinkatu 2, PL OULUN KAUPUNKI Puh Rakennuttajainsinööri Sami Hietakangas Solistinkatu 2, PL OULUN KAUPUNKI Puh Suunnittelijat ja asiantuntijat Ramboll Finland Oy Kiviharjuntie OULU Ympäristösuunnittelu: Aino-Kaisa Nuotio Puh Kuntatekniikan suunnittelu: Hannu Jokela Puh Muurit ja silta/rakennesuunnittelu: Matti Åman Puh

5 Valaistussuunnittelu Arkkitehdit m3 Oy Henrika Pihlajaniemi Kauppurienkatu OULU Puh Hissikuilun suunnittelu Arkkitehtisuunnittelu: Ark-Design Arkkitehtuuritoimisto Juha Paldanius Oy Juha Paldanius Vanhatie OULU Puh Ylijäämämaiden vastaanotto: Mika Jutila Yhdyskunta- ja ympäristöpalvelut Katu- ja viherpalvelut Solistinkatu 2, PL OULU Puh Yleisen alueen käyttöluvat: Merja Palosaari Marjo Honkamaa-Eskola Yhdyskunta- ja ympäristöpalvelut Katu- ja viherpalvelut Solistinkatu 2, PL OULU Puh (Merja Palosaari) Puh (Marjo Honkamaa-Eskola) Työssä noudatettavat asiakirjat Työssä käytetään ensisijaisesti tätä viherrakentamisen työmaakohtaista työselostusta liitteineen, urakkaan kuuluvia suunnitelmakuvia ja hankekohtaista työturvallisuusasiakirjaa. Lisäksi työssä käytetään julkaisuja: InfraRYL (uusin käytettävä versio) Infrarakentamisen yleiset laatuvaatimukset VRT 11 Viheralueiden hoidon työselitys VHT 05 Viheralueiden hoitoluokitus (2007) Vihertyöt tieympäristössä TIEL InfraRYL mukainen LMK RATU / KIVIASENTAJAN KÄSIKIRJA, (Kiviasentajan Käsikirja RUDUS LD-Masuunihiekan Suunnittelu- ja rakentamisperusteet tie-, katu- ja maarakenteissa (Ruukki Metals Oy) Hissikuiluun liittyvät suunnitelmat ovat osa hissikuilun rakennuslupa-asiakirjaa. Alueella olevat kaapelit ja johdot kuuluvat laiteomistajalle. Laiteomistaja tekee tarvittavat siirrot. Asiakirjojen pätevyysjärjestys YSE 98:n mukaan. Näitä täydentävät suunnittelijan ja rakennuttajan maastossa antamat tai työmaakokouksissa hyväksytyt lisäohjeet ja tarkistukset. 4

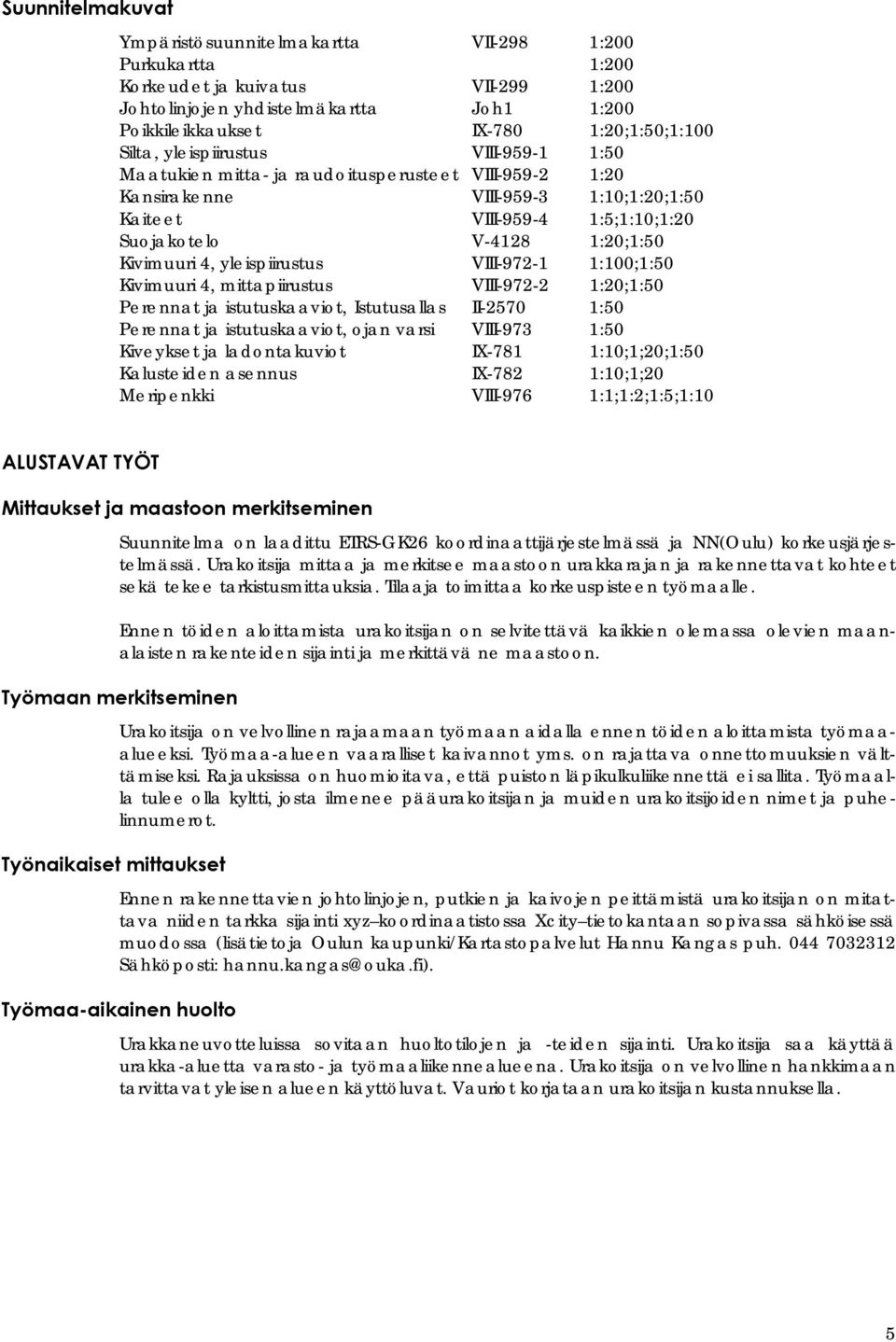

6 Suunnitelmakuvat Ympäristösuunnitelmakartta VII-298 1:200 Purkukartta 1:200 Korkeudet ja kuivatus VII-299 1:200 Johtolinjojen yhdistelmäkartta Joh1 1:200 Poikkileikkaukset IX-780 1:20;1:50;1:100 Silta, yleispiirustus VIII :50 Maatukien mitta- ja raudoitusperusteet VIII :20 Kansirakenne VIII :10;1:20;1:50 Kaiteet VIII :5;1:10;1:20 Suojakotelo V :20;1:50 Kivimuuri 4, yleispiirustus VIII :100;1:50 Kivimuuri 4, mittapiirustus VIII :20;1:50 Perennat ja istutuskaaviot, Istutusallas II :50 Perennat ja istutuskaaviot, ojan varsi VIII-973 1:50 Kiveykset ja ladontakuviot IX-781 1:10;1;20;1:50 Kalusteiden asennus IX-782 1:10;1;20 Meripenkki VIII-976 1:1;1:2;1:5;1:10 ALUSTAVAT TYÖT Mittaukset ja maastoon merkitseminen Suunnitelma on laadittu ETRS-GK26 koordinaattijärjestelmässä ja NN(Oulu) korkeusjärjestelmässä. Urakoitsija mittaa ja merkitsee maastoon urakkarajan ja rakennettavat kohteet sekä tekee tarkistusmittauksia. Tilaaja toimittaa korkeuspisteen työmaalle. Ennen töiden aloittamista urakoitsijan on selvitettävä kaikkien olemassa olevien maanalaisten rakenteiden sijainti ja merkittävä ne maastoon. Työmaan merkitseminen Työnaikaiset mittaukset Urakoitsija on velvollinen rajaamaan työmaan aidalla ennen töiden aloittamista työmaaalueeksi. Työmaa-alueen vaaralliset kaivannot yms. on rajattava onnettomuuksien välttämiseksi. Rajauksissa on huomioitava, että puiston läpikulkuliikennettä ei sallita. Työmaalla tulee olla kyltti, josta ilmenee pääurakoitsijan ja muiden urakoitsijoiden nimet ja puhelinnumerot. Ennen rakennettavien johtolinjojen, putkien ja kaivojen peittämistä urakoitsijan on mitattava niiden tarkka sijainti xyz koordinaatistossa Xcity tietokantaan sopivassa sähköisessä muodossa (lisätietoja Oulun kaupunki/kartastopalvelut Hannu Kangas puh Sähköposti: Työmaa-aikainen huolto Urakkaneuvotteluissa sovitaan huoltotilojen ja -teiden sijainti. Urakoitsija saa käyttää urakka-aluetta varasto- ja työmaaliikennealueena. Urakoitsija on velvollinen hankkimaan tarvittavat yleisen alueen käyttöluvat. Vauriot korjataan urakoitsijan kustannuksella. 5

7 11100 POISTETTAVA, SIIRRETTÄVÄ JA SUOJATTAVA KASVILLISUUS Tekniset vaatimukset InfraRYL mukaiset Kasvillisuuden suojausluokka on 2 (InfraRYL taulukko 11113:T1) Luokka Suojaamisen peruste Toimenpiteet 2 Alueella liikutaan. Työnaikainen suojaus, kun työmaan rakenteet ulottuvat lähelle suojattavaa kasvia tai kasvin juuristoalueella joudutaan liikkumaan. Rungon suojaaminen ja juuristoalueen maakerroksen tiivistymisen estäminen. Rakennustöiden ajankohdat ja työkoneet valitaan niin, että vahinkoa tapahtuu mahdollisimman vähän. Tarvittaessa kaivutyöt tehdään käsityönä. Purkukarttaan on merkitty alueelta poistettavat kasvit. Suunnitelmaan poistettavaksi merkityt puut, pensaat ja perennat poistetaan juurineen ja kuljetaan pois. Korvausistutuksissa puiden vanhat kasvualustat poistetaan 70 cm syvyydeltä ja 150 cm halkaisijaltaan olevalta alueelta. Pensas- ja perenna-alueiden kasvualustat poistetaan 40 cm syvyydeltä Kasvillisuuden suojaaminen Tekniset vaatimukset InfraRYL mukaiset InfraRYL Kuva 11113:K1 InfraRYL Kuva 11113:K2 Puiston alueelle olevat kaikki säilytettävät puut suojataan niin, ettei työnaikaisia vaurioita tule. Myös sillan lähellä kasvava tähtijasmike suojataan. Juuristoalueille ei saa varastoida rakennusmateriaaleja. Kaivutöissä varotaan juurien vaurioitumista kaivamalla tarpeen mukaan käsin. Maaleikkauksissa juuristoalueet tulee suojata sorakerroksella ja rungot lautaverhouksella, jos alueella joudutaan työskentelemään koneilla. Talvella paljastuneet juuret suojataan välittömästi peittämällä ne turpeella ja maanrakennuskankaalla. Kesällä juuret on suojattava heti auringolta ja kuivumiselta sekä kasteltava hyvin. Tilaajalla on oikeus periä korvaus vahingoitetusta kasvillisuudesta. Kasvi- ja puuvaurioiden korvaushinnat arvioidaan toteutuneiden materiaali-, työ- ja hoitokustannusten perusteella Viherympäristöliiton Kasvillisuuden arvonmääritys KAM- 07 mukaan. Tilaaja arvioi, joudutaanko puu uusimaan. Työalue tulee saattaa ohjeiden mukaiseen kuntoon sovitun ajan kuluessa POISTETTAVAT, SIIRRETTÄVÄT JA SUOJATTAVAT RAKENTEET Tekniset vaatimukset InfraRYL mukaiset Purettavien kohteiden luokitus on I/III (InfraRYL taulukko 11211:T1) Luokka Toimenpide Mahdollisia kohteita I Puretaan säästäen siten, että rakennusosista Kevyet elementtirakennukset ja rakenteet tai mahdollisimman suuri osa otetaan ehjänä talteen. purkukohteet alueilla, joissa rakennusosien kierrätys on järjestetty. II Puretaan siten, että mahdollisimman suuri osa aineesta otetaan hyötykäyttöön. Kivirakennukset ja -rakenteet alueilla, joissa rakenteet voidaan murskata paikan päällä tai viedä käsittelylaitokseen. III Muu purku. Rakennukset ja rakenteet, joiden rakennusosille tai aineelle ei ole käyttöä. 6

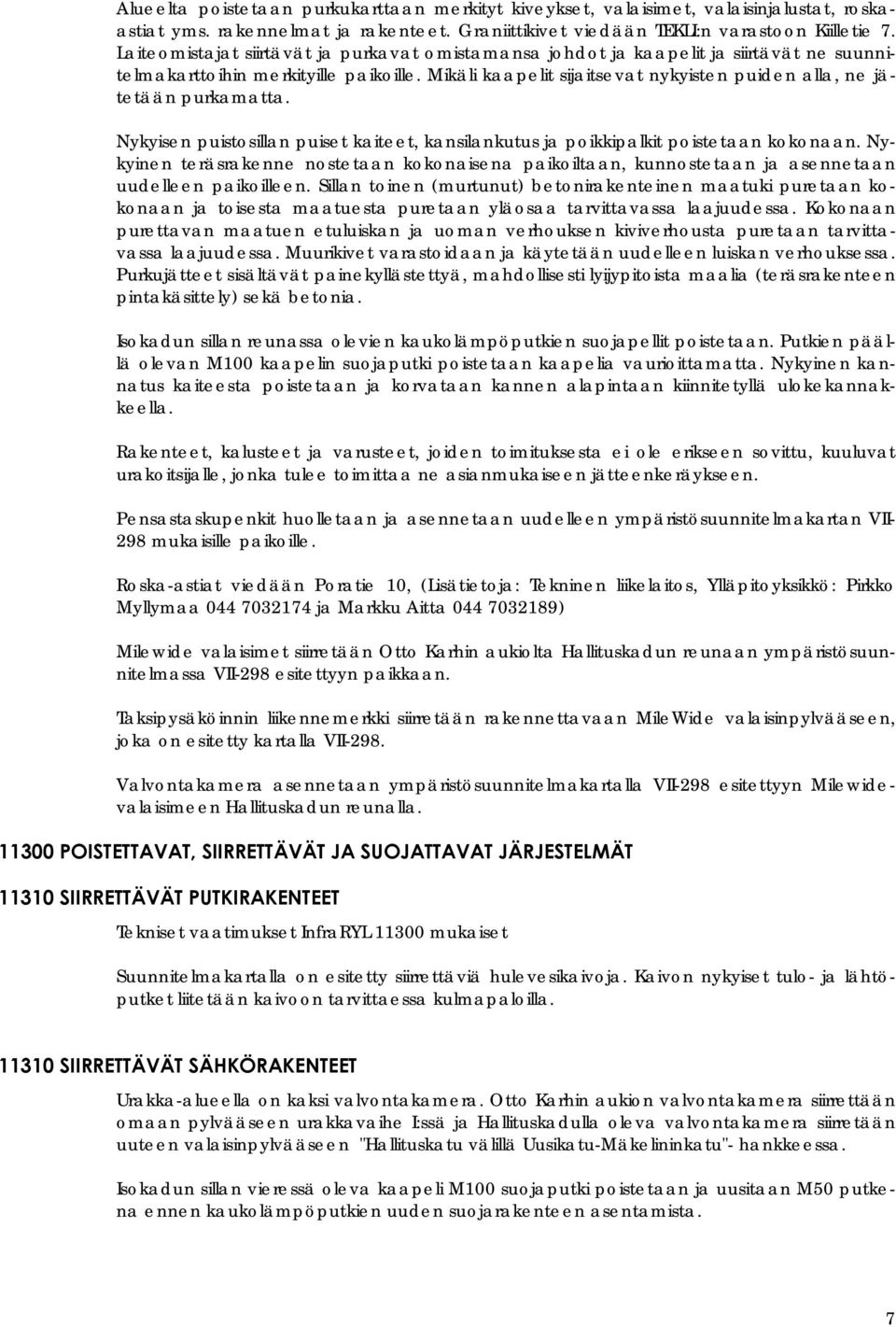

8 Alueelta poistetaan purkukarttaan merkityt kiveykset, valaisimet, valaisinjalustat, roskaastiat yms. rakennelmat ja rakenteet. Graniittikivet viedään TEKLI:n varastoon Kiilletie 7. Laiteomistajat siirtävät ja purkavat omistamansa johdot ja kaapelit ja siirtävät ne suunnitelmakarttoihin merkityille paikoille. Mikäli kaapelit sijaitsevat nykyisten puiden alla, ne jätetään purkamatta. Nykyisen puistosillan puiset kaiteet, kansilankutus ja poikkipalkit poistetaan kokonaan. Nykyinen teräsrakenne nostetaan kokonaisena paikoiltaan, kunnostetaan ja asennetaan uudelleen paikoilleen. Sillan toinen (murtunut) betonirakenteinen maatuki puretaan kokonaan ja toisesta maatuesta puretaan yläosaa tarvittavassa laajuudessa. Kokonaan purettavan maatuen etuluiskan ja uoman verhouksen kiviverhousta puretaan tarvittavassa laajuudessa. Muurikivet varastoidaan ja käytetään uudelleen luiskan verhouksessa. Purkujätteet sisältävät painekyllästettyä, mahdollisesti lyijypitoista maalia (teräsrakenteen pintakäsittely) sekä betonia. Isokadun sillan reunassa olevien kaukolämpöputkien suojapellit poistetaan. Putkien päällä olevan M100 kaapelin suojaputki poistetaan kaapelia vaurioittamatta. Nykyinen kannatus kaiteesta poistetaan ja korvataan kannen alapintaan kiinnitetyllä ulokekannakkeella. Rakenteet, kalusteet ja varusteet, joiden toimituksesta ei ole erikseen sovittu, kuuluvat urakoitsijalle, jonka tulee toimittaa ne asianmukaiseen jätteenkeräykseen. Pensastaskupenkit huolletaan ja asennetaan uudelleen ympäristösuunnitelmakartan VII- 298 mukaisille paikoille. Roska-astiat viedään Poratie 10, (Lisätietoja: Tekninen liikelaitos, Ylläpitoyksikkö: Pirkko Myllymaa ja Markku Aitta ) Milewide valaisimet siirretään Otto Karhin aukiolta Hallituskadun reunaan ympäristösuunnitelmassa VII-298 esitettyyn paikkaan. Taksipysäköinnin liikennemerkki siirretään rakennettavaan MileWide valaisinpylvääseen, joka on esitetty kartalla VII-298. Valvontakamera asennetaan ympäristösuunnitelmakartalla VII-298 esitettyyn Milewidevalaisimeen Hallituskadun reunalla POISTETTAVAT, SIIRRETTÄVÄT JA SUOJATTAVAT JÄRJESTELMÄT SIIRRETTÄVÄT PUTKIRAKENTEET Tekniset vaatimukset InfraRYL mukaiset Suunnitelmakartalla on esitetty siirrettäviä hulevesikaivoja. Kaivon nykyiset tulo- ja lähtöputket liitetään kaivoon tarvittaessa kulmapaloilla SIIRRETTÄVÄT SÄHKÖRAKENTEET Urakka-alueella on kaksi valvontakamera. Otto Karhin aukion valvontakamera siirrettään omaan pylvääseen urakkavaihe I:ssä ja Hallituskadulla oleva valvontakamera siirretään uuteen valaisinpylvääseen "Hallituskatu välillä Uusikatu-Mäkelininkatu"- hankkeessa. Isokadun sillan vieressä oleva kaapeli M100 suojaputki poistetaan ja uusitaan M50 putkena ennen kaukolämpöputkien uuden suojarakenteen asentamista. 7

9 11410 POISTETTAVAT PINTAMAAT Tekniset vaatimukset InfraRYL mukaiset Alueella tehdään arkeologisia selvityksiä ennen rakentamisen aloittamista. Arkeologisten selvitysten ajoituksen ja tehtävät toimenpiteet määrittää rakennuttaja MAALEIKKAUKSET JA -KAIVANNOT Tekniset vaatimukset InfraRYL mukaiset Valmis maanpinta noudattelee nykyistä pintaa. Kasvualustojen ja rakennekerrosten pohjat kaivetaan kalteviksi reunoille päin. Pohjalle ei saa jäädä vettä kerääviä painanteita eivätkä pohjan epätasaisuudet saa poiketa 5cm enempää 3 m:n oikolaudalla mitattuna. Maata poistetaan tulevien rakennekerrosten verran nykyistä rakennetta levitettävissä kohdissa. Maaleikkausmassoja voidaan käyttää tilaajan hyväksynnän jälkeen täyttöön, mikäli massat täyttävät em. materiaaleille asetetut laatuvaatimukset. Uudistettavien nurmikoiden alta poistetaan vaurioitunut nurmi ja kasvualusta noin cm:n paksuudelta PÄÄLLYSRAKENTEEN OSAT Tekniset vaatimukset InfraRYL mukaiset. Rakennekerrokset on esitetty suunnitelmakartassa Korkeudet ja kuivatus VII-299 ja Poikkileikkaukset IX-780. Levitysrakenteet täsmätään nykyisiin rakenteisiin siten, että murske ja hiekkapaksuudet ovat samat kuin nykyiset rakenteet ASFALTTIPÄÄLLYSTEET Tekniset vaatimukset InfraRYL mukaiset Kevyen liikenteen väylien päällysteenä AB 11/100, paksuus 40 mm kiviainesluokka III kiviaineksen muotoluokka III sideaine B100/150 suhteutusluokka C Asfalttimassa suhteutetaan Asfalttinormien lisälehden 2003 kuvan 3 (AB 11-massa) ohjerakeisuuksiin perustuen BETONISET PINTARAKENTEET Betonikivi- ja laatta päällysteet Tekniset vaatimukset InfraRYL mukaiset Betonikivet asennetaan asennushiekkaan. Kiveykset tehdään suunnitelmapiirustusten VII- 298 ja IX-781. Betonikivi: Iso sauvakivi 138x278x80 mm, musta, sileäpintainen, tiililadonta. Ladotaan täysille kiville, käyttäen neliökiveä 138x138x80 mm, musta. 8

10 21440 LUONNONKIVISET PINTARAKENTEET Luonnonkivilaatoitukset Tekniset vaatimukset InfraRYL 21441mukaiset LMK/RATU/Kiviasentajan käsikirja, luku 1/TS Noppakiveykset Nupukiveykset Kaikki mustat luonnonkivipinnat rakennetaan samasta kivilouhimosta tuotetulla kiviaineksella. Käytettävä kivi on Oulaisten musta. Ohjaavassa ja huomiolaatassa käytettävä graniittikivi on Kurun harmaa. Laatat asennetaan maakosteaan betoniin K10. Kiveykset tehdään ympäristösuunnitelmakartan VII-298, IX-781 ja liite 1. kiviluettelon mukaisesti. Graniittilaatta on Oulaisten musta, ristipäähakattu ja faasattu 2mm. Laattojen koot ovat: Kuvio1: 200X X80mm Kuvio2: 200x x80mm Kuvio3: 200x x80mm Kuvio4: 300x x80mm Kvuio5: 300x x80mm Kuvio6: 300x x80mm Ladontakuvio tehdään roomalaisena riviladontana ympäristösuunnitelmakartan ja IX-781 mukaisesti. Piirustukseen on kirjattu poikkeamat yllämainituista kiviasentajan ohjeista. Huomiolaatta ja ohjaava laatta on Kurun harmaa graniittikivi, ristipäähakattu ja faasattu 2 mm. Laattojen koko on 300x300x80 mm. Laattadetaljit ovat piirustuksessa IX-781. Kuvioinnit tehdään kivien pintaan kiviveistämöillä urittamalla tai hiomalla. Tekniset vaatimukset InfraRYL mukaiset Punainen noppakivi 90x90x90 mm ladotaan kaariladontana taksipaikoille ja Hallituskadun reunoille ympäristösuunnitelmakartassa VII-298 ja detaljipiirustuksessa IX-781 esitettyihin paikkoihin. Punainen noppakivi 90x90x90 mm ladotaan riviladontana ympäristösuunnitelmakartan VII-298 mukaiseen paikkaan Hallituskadun keskelle ja detaljipiirustuksen IX-781 mukaisesti. Tekniset vaatimukset InfraRYL mukaiset Musta, ristipäähakattu graniittinen nupukiviraita. Kiven koko on 140x220x80 mm. Kivet asennetaan käytävien reunoilla kahteen riviin tiililadontana ja hissikuilun puiston puoleisella sivulla neljään riviin tiililadontana. Kivet asennetaan detaljipiirustuksen IX-781 ja IX- 782 mukaisesti. Asennus ja saumaus tehdään maakosteaan betoniin K10. Nupukiviraitojen paikat on esitetty ympäristösuunnitelmakartassa VII-298. Harmaa, ristipäähakattu graniittinen nupukiviraita. Kiven koko on 140x220x80 mm. Kivet asennetaan yhteen riviin peräkkäin. Kivet asennetaan detaljipiirustuksen mukaisesti taksipaikkojen erotusraidaksi. Asennus ja saumaus tehdään maakosteaan betoniin K10. Nupukiviraitojen paikat on esitetty ympäristösuunnitelmakartassa VII

11 21450 SITOMATTOMAT PINTARAKENTEET Murskepäällysteet Tekniset vaatimukset InfraRYL mukaiset Puiston kaupunginojan suuntaisen käytävän ja taksipysäköinnin välinen käytävä perustetaan suunnitelma-asiakirjojen mukaan. Puistopolun pinnoite on kalliokivituhkaa KaM 0-6mm, h. 50 mm. Käytävän rakenne ja sijainti on esitetty piirustuksessa VII-299. Isokadun lähellä sijaitsevalta patotasanteelta poistetaan pensaiden juuristo ja roskat. Patotasanteelle levitetään kivituhkaa KaM 0-6mm, h. 50 mm, joka tasataan REUNATUET, KOURUT, ASKELMAT JA EROOSIOSUOJAUKSET REUNATUET, KOURUT, ASKELMAT JA MUURIT REUNATUET Tekniset vaatimukset InfraRYL mukaiset Reunatuet luonnonkivestä Tekniset vaatimukset InfraRYL mukaiset InfraRYL Kuva 22110:K2 Graniittilaattaa reunustava reunakivi on Oulaisten mustaa graniittia. Reunakiven koko on leveys 150 mm, pituus mm ja syvyys 270 mm. Kiven näkyvä yläpinta on ristipäähakattu. Sivureunat ovat sahatut. Reunakiven yläpinta asennetaan samaan tasoon graniittikiveyksen ja ympäröivän nurmen tasoon piirustuksen IX-782 mukaisesti. Hallituskadun taksipysäköintiä rajaava reunakivi on harmaata graniittia. Reunakiven koko on leveys 220 mm, pituus mm ja syvyys 270 mm. Kiven näkyvä yläpinta on ristipäähakattu. Sivureunat ovat sahatut. Reunakivi asennetaan madallettuna (h=60mm) Hallituskadun suunnasta tuleville jalankulkijoille. Reunakivi laskee viistosti kadun tasoon liittyessään mustaan graniittiseen reunakiveen MAASTOASKELMAT MUURIT Tekniset vaatimukset InfraRYL mukaiset Kaupungin ojan varren maastoaskelmat puhdistetaan maa-aineksesta, roskista ja kasveista. Kivet nostetaan, korjataan rakenteet ja asennetaan uudelleen. Kivien lopulliset yläpinnat ovat samassa tasossa suorassa rivissä. Poistettu maa-aines korvataan kivituhkalla KaM Ø 0-20 ja tasataan. Porrastasanteiden välien tulee olla siistit Luonnonkivimuurit Tekniset vaatimukset InfraRYL ja mukaiset InfraRYL kuva 22141:K1 s. 497 Tämä rakennussuunnitelma sisältää yhden istutusaltaan kivimuurin, jonka korkeus päällysteen pinnasta on H= mm. Istutusaltaan muuri rakennetaan graniittisista paasikivistä: b=300mm, h=800mm ja L= mm, Oulaisten musta. Kivet ovat näkyviltä pinnoilta (etureuna ja yläpinta se- 10

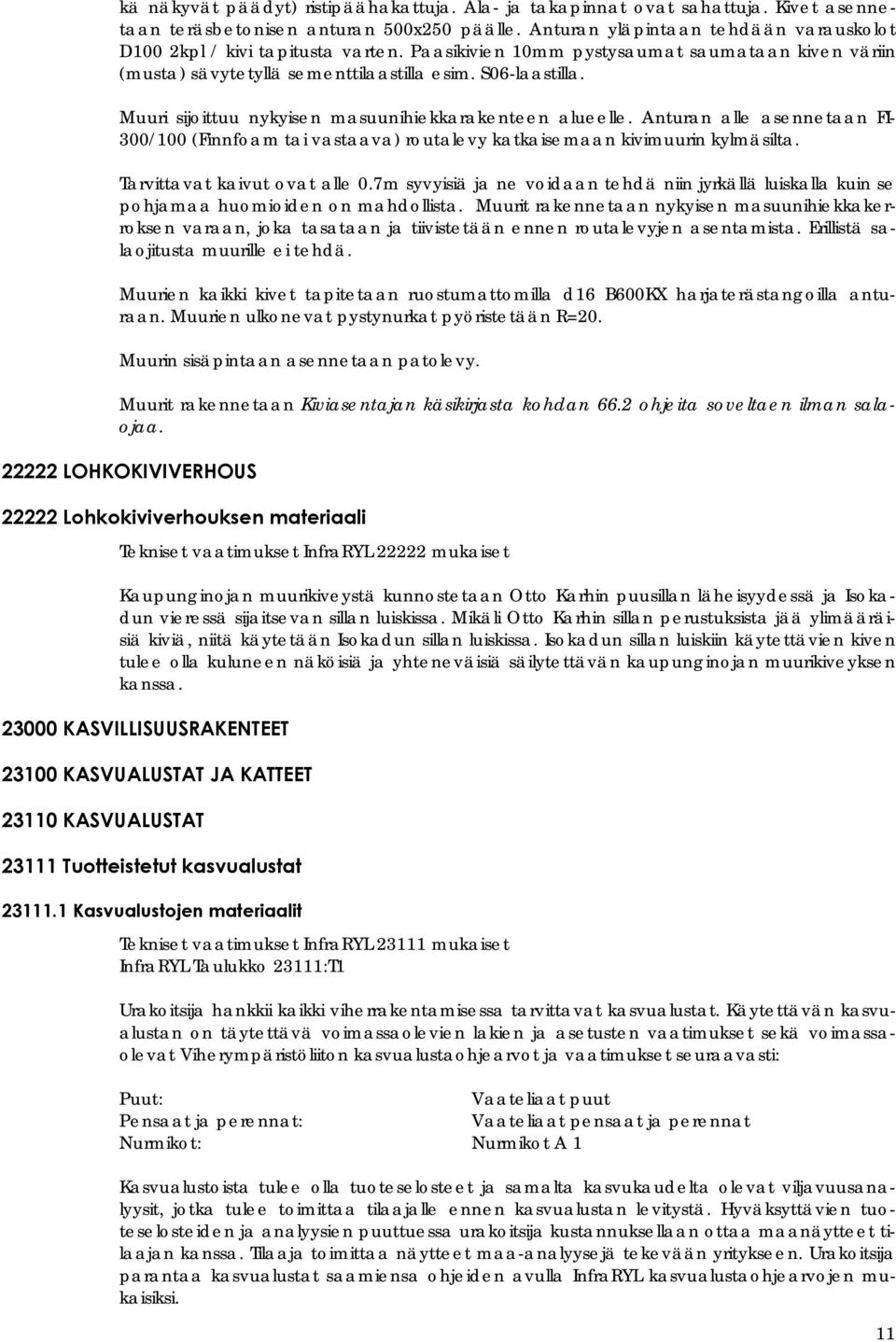

12 kä näkyvät päädyt) ristipäähakattuja. Ala- ja takapinnat ovat sahattuja. Kivet asennetaan teräsbetonisen anturan 500x250 päälle. Anturan yläpintaan tehdään varauskolot D100 2kpl / kivi tapitusta varten. Paasikivien 10mm pystysaumat saumataan kiven väriin (musta) sävytetyllä sementtilaastilla esim. S06-laastilla. Muuri sijoittuu nykyisen masuunihiekkarakenteen alueelle. Anturan alle asennetaan FI- 300/100 (Finnfoam tai vastaava) routalevy katkaisemaan kivimuurin kylmäsilta. Tarvittavat kaivut ovat alle 0.7m syvyisiä ja ne voidaan tehdä niin jyrkällä luiskalla kuin se pohjamaa huomioiden on mahdollista. Muurit rakennetaan nykyisen masuunihiekkakerroksen varaan, joka tasataan ja tiivistetään ennen routalevyjen asentamista. Erillistä salaojitusta muurille ei tehdä. Muurien kaikki kivet tapitetaan ruostumattomilla d16 B600KX harjaterästangoilla anturaan. Muurien ulkonevat pystynurkat pyöristetään R=20. Muurin sisäpintaan asennetaan patolevy. Muurit rakennetaan Kiviasentajan käsikirjasta kohdan 66.2 ohjeita soveltaen ilman salaojaa LOHKOKIVIVERHOUS Lohkokiviverhouksen materiaali Tekniset vaatimukset InfraRYL mukaiset Kaupunginojan muurikiveystä kunnostetaan Otto Karhin puusillan läheisyydessä ja Isokadun vieressä sijaitsevan sillan luiskissa. Mikäli Otto Karhin sillan perustuksista jää ylimääräisiä kiviä, niitä käytetään Isokadun sillan luiskissa. Isokadun sillan luiskiin käytettävien kiven tulee olla kuluneen näköisiä ja yhteneväisiä säilytettävän kaupunginojan muurikiveyksen kanssa KASVILLISUUSRAKENTEET KASVUALUSTAT JA KATTEET KASVUALUSTAT Tuotteistetut kasvualustat Kasvualustojen materiaalit Tekniset vaatimukset InfraRYL mukaiset InfraRYL Taulukko 23111:T1 Urakoitsija hankkii kaikki viherrakentamisessa tarvittavat kasvualustat. Käytettävän kasvualustan on täytettävä voimassaolevien lakien ja asetusten vaatimukset sekä voimassaolevat Viherympäristöliiton kasvualustaohjearvot ja vaatimukset seuraavasti: Puut: Vaateliaat puut Pensaat ja perennat: Vaateliaat pensaat ja perennat Nurmikot: Nurmikot A 1 Kasvualustoista tulee olla tuoteselosteet ja samalta kasvukaudelta olevat viljavuusanalyysit, jotka tulee toimittaa tilaajalle ennen kasvualustan levitystä. Hyväksyttävien tuoteselosteiden ja analyysien puuttuessa urakoitsija kustannuksellaan ottaa maanäytteet tilaajan kanssa. Tilaaja toimittaa näytteet maa-analyysejä tekevään yritykseen. Urakoitsija parantaa kasvualustat saamiensa ohjeiden avulla InfraRYL kasvualustaohjearvojen mukaisiksi. 11

13 Kasvualustojen alusta Kasvualustojen pohjamaa muotoillaan reunoille päin kalteviksi. Pohjalle ei saa jäädä vettä kerääviä painanteita Kasvualustojen tekeminen Tekniset vaatimukset InfraRYL mukaiset InfraRYL Taulukko 23111:T2 Kasvualustojen koot: Puut Istutettavien puiden kasvualustan koko on 1700x1700x800 mm. Pakkahuoneenkadun reunan lehmuksille rakennetaan yhtenäinen kasvualusta. Yksittäispensaiden istutuskuopan koko on Ø 600mm h=400 mm. Perennojen kasvualustan paksuus istutusaltaassa on muurin korkeudesta riippuen noin 600 mm (Muuri H= mm). Kasvualusta jää 100mm muurin yläpintaa alemmas poikkileikkauksen IX-780 mukaisesti. Perennapenkit perustetaan puhtaaseen kasvualustaan ja kasvualusta rajataan suodatinkankaalla. Jos kaivannoissa on syvyyttä estäviä rakennelmia esim. kaapeleita, muotoillaan istutuskuoppa valvojan ohjeiden mukaisesti. Perennojen kasvualustan paksuus Kaupungin ojan varrella on 400 mm. Perennapenkit perustetaan puhtaaseen kasvualustaan ja kasvualusta rajataan suodatinkankaalla. Jos kaivannoissa on syvyyttä estäviä rakennelmia esim. kaapeleita, muotoillaan istutuskuoppa valvojan ohjeiden mukaisesti. Uudistettavien nurmikoiden kasvualustan paksuus on 200 mm. Maasto noudattaa suurelta osin nykyisiä korkoja, joten tarvittaessa olevaa kasvualustaa poistetaan Valmis kasvualusta Tekniset vaatimukset InfraRYL mukaiset InfraRYL Taulukko :T3 InfraRYL Taulukko :T NURMI- JA NIITTYVERHOUKSET NURMIKOT Tekniset vaatimukset InfraRYL mukaiset Kylvönurmikot Töiden yhteydessä mahdollisesti vaurioituneet alueet nurmetetaan alueen hoitoluokan mukaisesti. Taulukko 23211:T1 Siemenseosten käyttöluokat Kasvualusta on tasaisesti samaan tiiviysasteeseen tiivistetty myös kasvualustan ja kiveyksien sekä muiden rakenteiden liittymäkohdissa. Kasvualusta ei ole kasvien kasvun kannalta haitallisesti tiivistynyttä. Valmis pinta noudattelee suunniteltuja korkeuksia. Valmiin pinnan tulee liittyä luontevasti ympäristöön eikä siinä ole kokonaisuutta häiritseviä epätasaisuuksia. Siemenen käyttöluokka Käyttöluokka extra Nurmikko A1 x Taulukko 23211:T2 Kasvualustan tasaisuus ennen kylvöä ja siirtonurmikon asennusta Kohde/ Nurmikko A1 Nurmikkoluokka Pinnan tasaisuus ± 20 mm 12

14 3 m:n oikolaudalla mitattuna Taulukko 23211:T3 Siemenen kylvömäärät nurmikkoluokittain Nurmikkoluokka Siemenen kylvömäärä/ aari Nurmikko A1 3 kg Taulukko 23211:T4 Nurmikonpinnan viherpeittävyys eri hoitoluokissa takuuajan päättyessä Kohde/ Hoitoluokka Nurmikko A1 Keväällä 70 % Keskikesällä ja syksyllä 90 % Nurmialueet uusitaan ja perustetaan A1 puistonurmiksi suunnitelmapiirustuksen mukaisesti Nurmikoiden alusta ISTUTUKSET PUUT Kylvönurmikon kasvualusta tiivistetään siten, että siihen ei jää käveltäessä painumia ja valmis pinta liittyy luontevasti ympäristöönsä. Pinnan tasaisuus on taulukon 23211:T2 mukainen. Nurmikoiden kasvualustat ovat kohdan mukaiset Puistopuut Tekniset vaatimukset InfraRYL mukaiset Taulukko 23311:T1 Rauduskoivut istutetaan kevätistutuksena Katupuut Taimien on oltava kotimaista, mieluiten paikallista alkuperää. Taimien on oltava läpijuurtuneita paakkutaimia ja täytettävä kasviluettelossa vaaditut vaatimukset. Istutettavan erän tulee olla kooltaan, tukevuudeltaan ja haaroittuneisuudeltaan tasalaatuinen. Amurinorapihlaja on rungollinen, puumaiseksi kasvatettu. Lehvästö on tasapuoleinen ja sopusuhtainen, kiiltävä ja terve. Puut istutetaan aina pystysuoraan alustan kaltevuudesta riippumatta. Puun juurenniska on mm kasvualustan pinnan yläpuolella. Puut tuetaan neljällä tukiseipäällä liitteen 2. mukaisesti. Puun ympärille muotoillaan halkaisijaltaan n. 1 m kokoinen kasteluallas. Istuttaessa puu kastellaan hyvin. Sille annetaan vettä vähintään 50 l. Nurmialueelle istutettavat puut suojataan tyvestä Urban Natural Oy:n puunrunkojen tyvisuojalla (21x35 cm). Vaurioituneet kasvinosat leikataan istutettaessa. Tekniset vaatimukset InfraRYL mukaiset Istutettavat puistolehmukset ovat tasalaatuisia kooltaan, haaroittuneisuudeltaan ja tukevuudeltaan. Istutuksiin käytetään vain katupuiksi kasvatettuja puita, joiden latvus, runko ja juuristo on hoidettu taimistolla. Taimet ovat runkojohteisia, runkonostettuja ja suorarunkoisia. Runko ja latvus ovat suhteessa toisiinsa siten, että vähintään 50 % lehvästön määrästä sijaitsee puun kokonaiskorkeuden alemman kahden kolmanneksen alueella. Oksaton osa runkoa on korkeintaan puolet puun kokonaiskorkeudesta. Riviin istutettaessa puiden rungot ovat suorassa linjassa toisiinsa nähden. 13

15 23330 PENSAAT PERENNAT JÄRJESTELMÄT Puun juurenniska on mm kasvualustan pinnan yläpuolella. Puut tuetaan neljällä tukiseipäällä liitteen 2. mukaisesti. Puun ympärille muotoillaan halkaisijaltaan n. 1 m kokoinen kasteluallas. Istuttaessa puu kastellaan hyvin. Sille annetaan vettä vähintään 50 l. Tekniset vaatimukset InfraRYL mukaiset Taulukko 23330:T1 Istutettaessa poistetaan vioittuneet juuret ja versot. Istutusleikkaus tehdään ottaen huomioon kasvilaji, taimityyppi ja istutusajankohta. Ikivihreitä kasveja ei leikata. Pensaiden kasvuun lähdöstä ja kasvusta huolehditaan kastelulla. Pensaat istutetaan suunnitelmapiirroksen mukaisille paikoille annettuja määriä noudattaen. Yksittäispensaan ympärillä on halkaisijaltaan 1000 mm mullos. Tekniset vaatimukset InfraRYL mukaiset Taimimateriaali ei sisällä monivuotisia rikkakasveja eikä niiden osia. Istutusajoissa noudatetaan kasvilajikohtaisia vaatimuksia. Taimet istutetaan entiseen kasvusyvyyteen. Perennojen kasvuun lähdöstä ja kasvusta huolehditaan kastelulla. Perennat istutetaan piirustusten II-2570 ja VIII-973 sekä poikkileikkauksen IX-780 mukaisesti VESIHUOLLON JÄRJESTELMÄT HULEVESIVIEMÄRIT Tekniset vaatimukset InfraRYL mukaiset Sadevesikaivo käytetään 800 mm:n kiintotiivisteisiä betonirengaskaivoja kartiolla tehdasasennetuin viemärilyhtein, lujuus-luokka C. Kaivo varustetaan kelluvalla valurautakansistolla Kaivonkansien kuormituskestävyys on 40 tn. "Hallituskatu välillä Uusikatu-Mäkelininkatu"- hankkeessa rakennetaan urakka-alueelle kaksi hulevesikaivoa nro:t ja 209. Kaivojen kannet täsmätään rakennettaville pinnoille. Betonikaivon yläosaan asennetaan kaksinkertainen 0,2 mm rakennus-muovikalvo, h = 1,5 m roudan vaikutusten estämiseksi Hulevesikaivojen kansistot POLLARIT Tekniset vaatimukset InfraRYL mukaiset. Uusitaan kymmenen nykyisen hulevesikaivon kannet. Uudet kannet ovat suorakaiteen muotoisia ritiläkansia 355X385, joissa säätökeys (600x600). Katso detalji kiveykset ja ladontakuviot IX-781. Pollari (6 kpl) ELPAC, Wien RAL halkaisija 108 mm ja näkyvän osan korkeus on 950 mm, irrotettava. Asennetaan valmistajan ohjeiden mukaisesti. 14

16 32420 VAROITUSRAIDOITUKSET OPASTUSTAULUT Tiedotetaulu Puistossa oleva puistotaulu asennetaan uudelleen ympäristösuunnitelman VIII-298 mukaiseen paikkaan VALAISIMET Rakennusaikainen työmaataulu Urakoitsija hankkii ja pystyttää työmaataulun työmaan rakennusajaksi. Taulun koko on A0 (1189 x 841 mm). Urakoitsija asentaa taulun riittävän tukevalle alustalle. Taulun sijainti sovitaan aloituskatselmuksessa. Rakennuttaja toimittaa urakoitsijalle tauluun tulevat tiedot ja layoutin. Valaistus toteutetaan suunnitelman mukaisesti Valmiin jalustan ja valaisinpylvään sijainti ja korkeus Valaisinten upotus ja kiveysdetaljit on esitetty piirustuksessa kaulusteiden asennus IX SULANAPITOJÄRJESTELMÄ Hissikuilun edustalle katoksen alle on rakennettu sulanapitojärjestelmä hissikuilun urakassa. Kivet asennetaan sulanapitojärjestelmän päälle kohdan luonnonkivilaatoitukset mukaisesti RAKENNUSTEKNISET RAKENNUSOSAT SILLAT Tekniset vaatimukset InfraRYL mukaiset. Sillasta on laadittu erillinen rakennussuunnitelmaselostus sekä laatuvaatimukset RAKENNELMAT JA KALUSTEET KALUSTEET JA VARUSTEET Roska-astiat ovat L&T:n City-tuotteita, 60 l ja 140l, väri grafiitinharmaa, RAL Roskaastiat 60l, yksi asennetaan valaisinpylvääseen valmiskiinnikkein niin, että astian yläreuna on 90 cm maanpinnasta ja loput 4 kpl asennetaan omiin pylväisiin valmiskiinnikkein liitteen 4 mukaisesti. Roska-astiat 140l sijoitetaan ympäristösuunnitelman VIII-298 mukaisille paikoille hissikuilun aukiolle betonijalalla. Meripenkit rakennetaan piirustuksen VIII-976 mukaisesti ja sijoitetaan ympäristösuunnitelman VIII-298 mukaiseen paikkaan. Meripenkkejä on kaksi selkänojatonta ja kasi selkänojallista. Meripenkin väri on harmaa Osmo Color talomaali. Raitapenkki (8 kpl) sijoitetaan ympäristösuunnitelman VIII-298 mukaiseen paikkaan detaljipiirustuksen IX-781 mukaisesti. Penkki kunnostetaan maalaamalla pinta uudelleen sävy 2704 kallion harmaa, jonka jälkeen penkit ankkuroidaan maahan liitteen 5 mukaisesti. Urakoitsija noutaa penkit Teknisen liikelaitoksen varastolta osoitteesta Poratie 10, tiedustelut Jukka Paldanius p Pyöräteline kolmio, yksipuoleinen (10 kpl) noudetaan Poratie 10:stä ja sijoitetaan Hallituskadun reunaan ympäristösuunnitelmakartan VII-298 mukaisesti. Istutuslaatikot (3 kpl) noudetaan Poratie 10. Istutuslaatikoista hiotaan pois vanha maalipinta ja maalataan liitteen 6 mukaisesti. 15

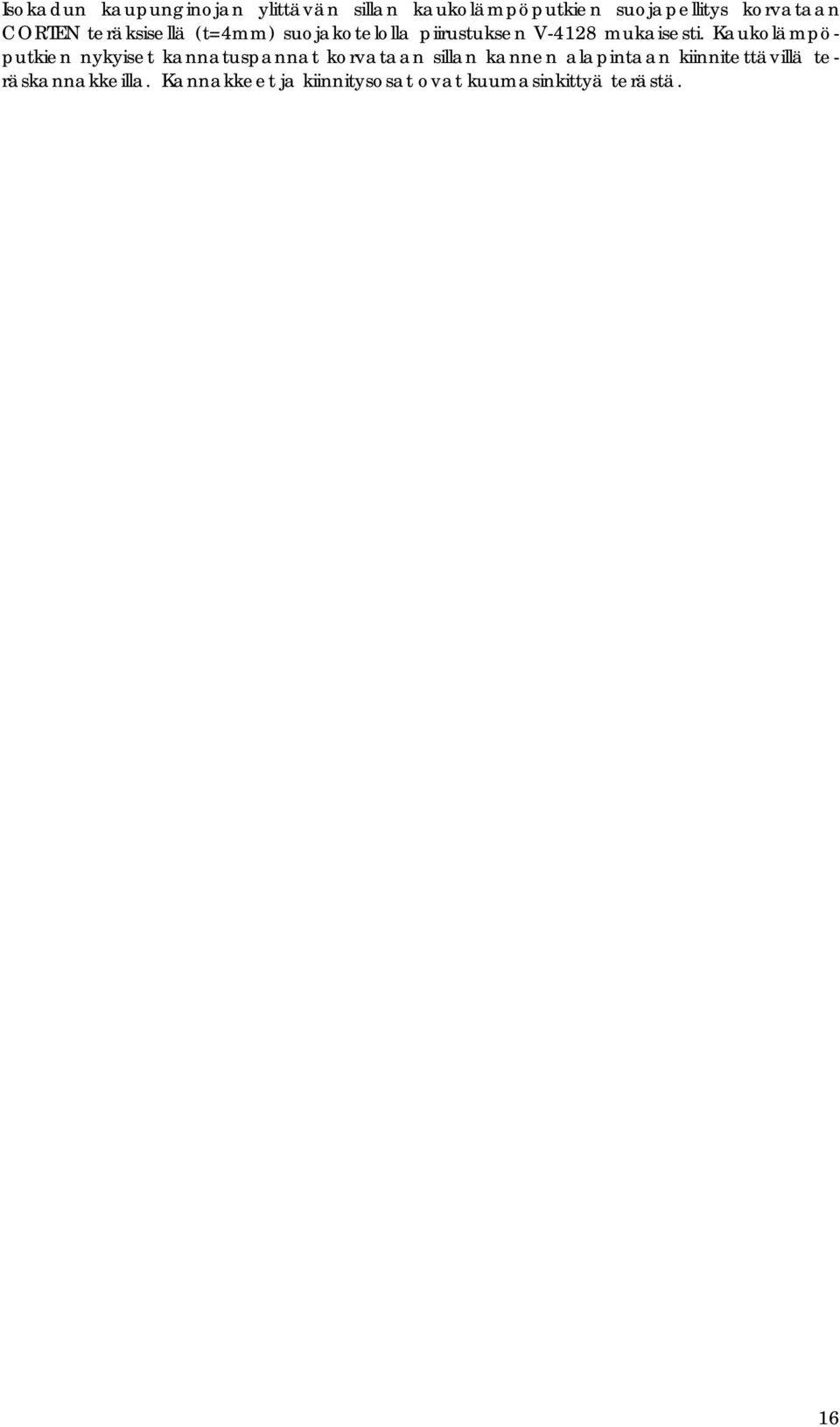

17 Isokadun kaupunginojan ylittävän sillan kaukolämpöputkien suojapellitys korvataan CORTEN teräksisellä (t=4mm) suojakotelolla piirustuksen V-4128 mukaisesti. Kaukolämpöputkien nykyiset kannatuspannat korvataan sillan kannen alapintaan kiinnitettävillä teräskannakkeilla. Kannakkeet ja kiinnitysosat ovat kuumasinkittyä terästä. 16

18 RAKENNUSAIKAISET HOITOTYÖT Rakennusaikaisiin töihin sisältyvät rakennettujen alueiden sekä urakkarajan sisäpuolisten alueiden hoitotyöt. Hoidon tason määrittelee alueen vallitseva hoitoluokka A1. Rakennusurakkaan kuuluu valmistuneiden istutusten, rakenteiden ja pinnoitteiden hoito vastaanottotarkastukseen saakka julkaisujen Viheralueiden hoitoluokitus ja Viheralueiden hoito VHT 05 (Viherympäristöliitto) mukaisesti. Työt on tehtävä kasvurytmin kannalta oikeaan aikaan. Nurmikoiden hoito Nurmikot VHT 05 Nurmikkojen korkeudet hoitoluokan mukaan Hoitoluokka Sallittu korkeus A1 4-7 cm Kylvetyt nurmet hoidetaan hoitoluokan mukaan. Nurmikko leikataan rakentamisen aikana, jos enimmäiskorkeus ylitetään. Nurmialueella kasvavan puun juuristoalue tulee olla nurmesta ja rikkakasveista vapaana ø 1000mm. Istutusten hoito Istutusten hoito VHT 05 mukaan. Oleva ja työnajan suojattava tähtijasmike hoitoleikataan ja siistitään. Istutusten kasvuun lähdöstä ja kasvusta huolehditaan kastelulla. Pinnoitteiden hoito Pinnoitteiden hoito VHT 05 mukaan Puhtaanapito TAKUUAJAN HOITO VHT 05 Katso taulukko Takuuajan puhtaanapito. Varsinaisen viherrakennustyön päätyttyä alkaa viherurakkaan kuuluva 2 vuoden takuuajan hoito. Takuuajan hoitotöiden tavoitteena on turvata kasvien kasvuun lähtö ja jatkuva elinvoimainen kasvu sekä varusteiden ja rakenteiden kunnossa pysyminen ja vastuu mahdollisten rakennus- tai asennusvirheiden varalta. Työt on tehtävä kasvien kasvurytmin kannalta oikeaan aikaan. Työssä on käytettävä ammattitaitoista työvoimaa. Takuutyöt tehdään niin, että lopputulos vastaa alkuperäisiä laatuvaatimuksia. Alueen hoitoluokka on A1. Takuuajan töihin sisältyvät rakennettujen alueiden sekä urakkarajan sisäpuolisten alueiden hoitotyöt julkaisujen Viheralueiden hoitoluokitus ja Viheralueiden hoito VHT 05 (Viherympäristöliitto) mukaisesti. Nurmetusten hoito Nurmialueet leikataan ja rajataan hoitoluokkien vaatimusten mukaisesti. Nurmialueella kasvavan puun juuristoalue tulee olla nurmesta ja rikkakasveista vapaana ø 1000mm. Nurmikoiden paikkauskylvöt tehdään kylvövuoden jälkeen keväällä mennessä. Painanteet täytetään ja tiivistetään samanlaatuisella materiaalilla, jolla nurmikko on perustettu. Kylvöihin käytetään alkuperäisen nurmikon siemenseosta. 17

19 Istutusten hoito Takuuaikana puisto- ja katupuita kastellaan kasvukauden sääolot huomioiden. Puille annetaan vettä kerralla vähintään 50 l /puu. Takuuajan päättyessä puiden kastelualtaat poistetaan ja maanpinta tasataan. Perennojen kasvuun lähdöstä ja kasvusta huolehditaan kastelulla. Perenna-alueet kantataan. Paikkausistutukset tehdään viivytyksettä ottaen huomioon määritetyt istutusajat. Astiataimia voidaan istuttaa sulan maan aikaan. Roudan nostamat taimet on istutettava uudelleen heti roudan sulettua ennen kasvun alkamista, puiden oikaisu tehdään juuripaakkua kääntämällä. Talven aikana kuolleet taimet korvataan uusilla samaa lajia, lajiketta, taimityyppiä ja kokoa olevilla kasveilla kuin alkuperäiset kasvit mennessä. Kasvualustat on pidettävä puhtaina rikkakasveista kitkemällä niin, että VHT 05 hoitoluokan mukaiset laatuvaatimukset täyttyvät. Puuvartisten kasvien leikkauspinnoissa ei käytetä haavanhoitoaineita. Rakenteiden ja laitteiden hoito Rakenteet ja kalusteet VHT 05, Pinnoitteiden hoito Epätasaisuudet korjataan suunnitelman tasoon. Mahdolliset rikkakasvit poistetaan juurineen. Puhtaanapito VHT 05, 20 Vuosittaisten hoitotöiden laatuvaatimukset Toimenpiteet A1 Laatuvaatimukset Alue on yleisilmeeltään aina moitteettomassa kunnossa Roskat, tupakan tumpit ja lasinsirut sekä muut alueelle kuulumattomat esineet ja orgaaninen aines poistetaan ja roska-astiat tyhjennetään koko alueelta ympäri vuoden joka arkipäivä. Penkkien ja roska-astioiden välitön ympäristö haravoidaan tai harjataan. Takuuajan töihin sisältyvät rakennettujen alueiden sekä urakkarajan sisäpuolisten alueiden puhtaanapitotyöt hoitoluokan mukaan. Mahdollisten graffitien poistamisesta sovitaan rakennuttajan kanssa erikseen. Korjaukset Kulumisesta, ilkivallasta lumen ajosta tms. syystä rikkoutuneiden rakenteiden, kalusteiden, kylvösten ja kasvillisuuden korjaukset tehdään mahdollisimman pian vastaamaan alkuperäistä tasoa. Korjauksien tarpeellisuudesta ja työn suorituksesta sekä kustannuksista ja maksuajasta sovitaan aina rakennuttajan kanssa erikseen korjaustarpeen ilmetessä. Urakka-aikaisesta talvikunnossapidosta sovitaan rakennuttajan kanssa erikseen. 18
