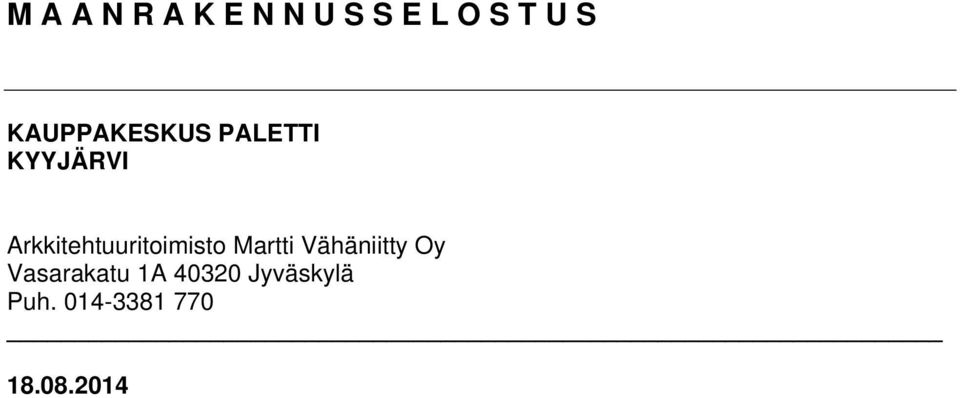

1 M A A N R A K E N N U S S E L O S T U S KAUPPAKESKUS PALETTI KYYJÄRVI Arkkitehtuuritoimisto Martti Vähäniitty Oy Vasarakatu 1A Jyväskylä Puh

2 B RAKENNUSHANKKEEN YLEISTIEDOT 2 Rakennushanke käsittää Kauppakeskus Paletin länsipuolen paikoitusaueen rakentamisen sisäänajoteineen. Urakka-alue on esitetty asemapiirustuksessa. B1 RAKENNUSHANKE Kauppakeskus Paletti Osoite: Vaasantie Kyyjärvi B2 KOHDE Paikoitusalue B3 RAKENNUTTAJA Kyyjärven kunta Honkalehdontie Kyyjärvi Yhteyshenkilö:Hannu Autio hannu.autio@kyyjarvi.fi B5 SUUNNITTELIJAT, ASIANTUNTIJAT Yleissuunnittelu Arkkitehtuuritoimisto Martti Vähäniitty Oy Vasarakatu 1 A, Jyväskylä Puh Yhteyshenkilö: Martti Vähäniitty martti.vahaniitty@vahaniitty.fi Rakennesuunnittelu Insinööritoimisto Controlteam Oy Kypärätie 4, Jyväskylä Puh , Yhteyshenkilö: Henry Hänninen henry.hanninen@controlteam.fi LVIA-suunnittelu LVI-insinööritoimisto Lindroos Oy Kauppakatu 26 A 15, Jyväskylä Yhteyshenkilö: Jari Manninen jari.manninen@lvilindroos.fi

hannu.autio@kyyjarvi.fi B5 SUUNNITTELIJAT, ASIANTUNTIJAT Yleissuunnittelu Arkkitehtuuritoimisto Martti Vähäniitty Oy Vasarakatu 1 A, 40320 Jyväskylä Puh.

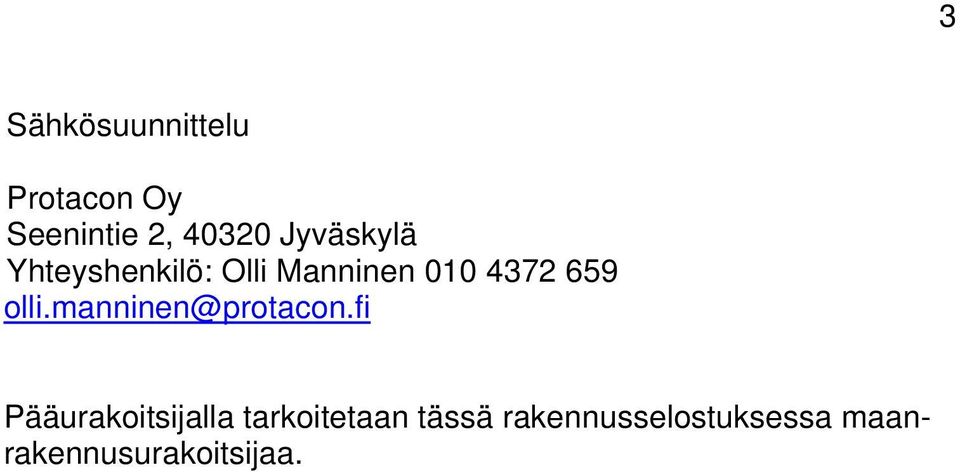

3 3 Sähkösuunnittelu Protacon Oy Seenintie 2, Jyväskylä Yhteyshenkilö: Olli Manninen Pääurakoitsijalla tarkoitetaan tässä rakennusselostuksessa maanrakennusurakoitsijaa.

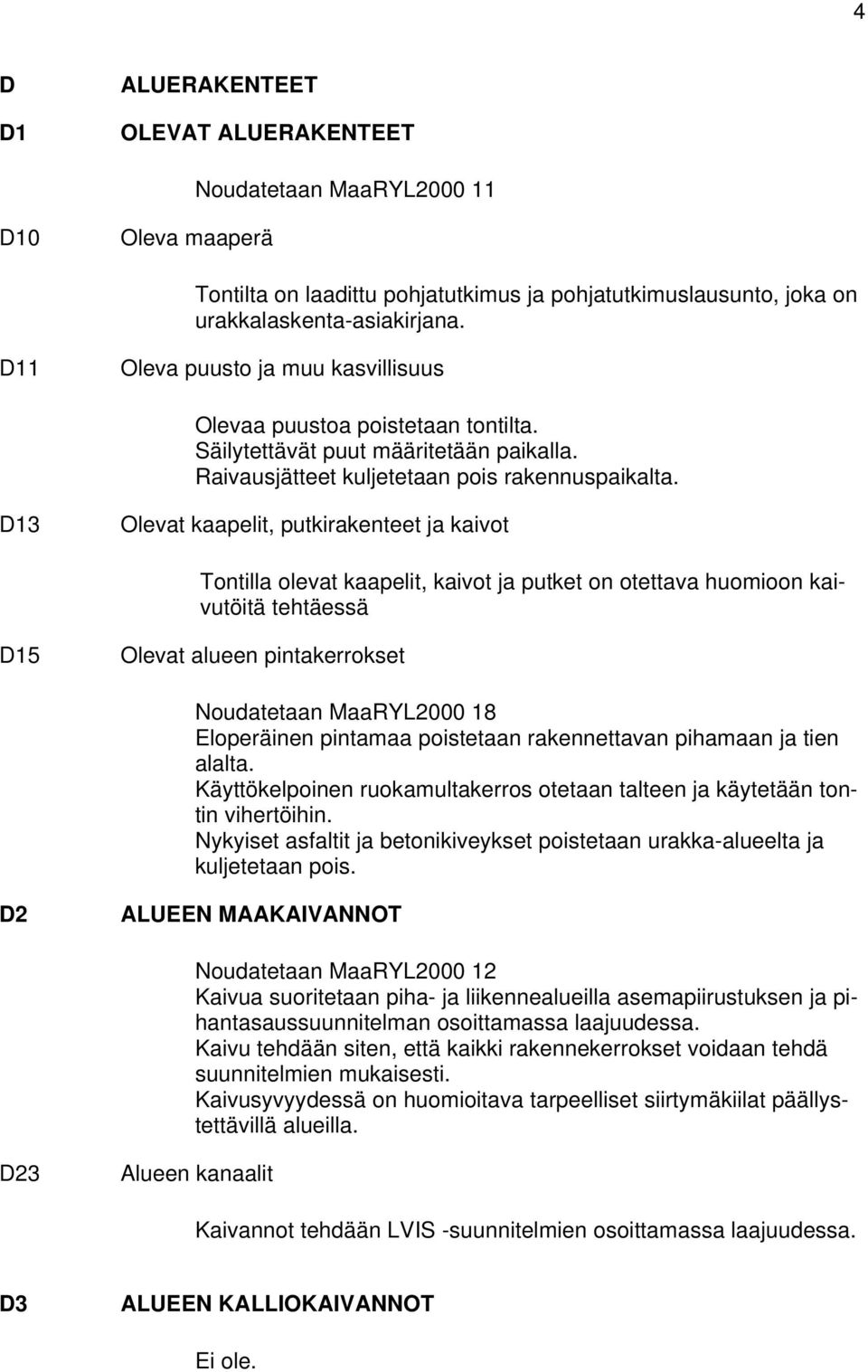

4 4 D D1 ALUERAKENTEET OLEVAT ALUERAKENTEET Noudatetaan MaaRYL D10 Oleva maaperä Tontilta on laadittu pohjatutkimus ja pohjatutkimuslausunto, joka on urakkalaskenta-asiakirjana. D11 Oleva puusto ja muu kasvillisuus Olevaa puustoa poistetaan tontilta. Säilytettävät puut määritetään paikalla. Raivausjätteet kuljetetaan pois rakennuspaikalta. D13 Olevat kaapelit, putkirakenteet ja kaivot Tontilla olevat kaapelit, kaivot ja putket on otettava huomioon kaivutöitä tehtäessä D15 Olevat alueen pintakerrokset Noudatetaan MaaRYL Eloperäinen pintamaa poistetaan rakennettavan pihamaan ja tien alalta. Käyttökelpoinen ruokamultakerros otetaan talteen ja käytetään tontin vihertöihin. Nykyiset asfaltit ja betonikiveykset poistetaan urakka-alueelta ja kuljetetaan pois. D2 ALUEEN MAAKAIVANNOT Noudatetaan MaaRYL Kaivua suoritetaan piha- ja liikennealueilla asemapiirustuksen ja pihantasaussuunnitelman osoittamassa laajuudessa. Kaivu tehdään siten, että kaikki rakennekerrokset voidaan tehdä suunnitelmien mukaisesti. Kaivusyvyydessä on huomioitava tarpeelliset siirtymäkiilat päällystettävillä alueilla. D23 Alueen kanaalit Kaivannot tehdään LVIS -suunnitelmien osoittamassa laajuudessa. D3 ALUEEN KALLIOKAIVANNOT Ei ole.

D13 Olevat kaapelit, putkirakenteet ja kaivot Tontilla olevat kaapelit, kaivot ja putket on otettava huomioon kaivutöitä tehtäessä D15 Olevat alueen pintakerrokset Noudatetaan MaaRYL2000 18

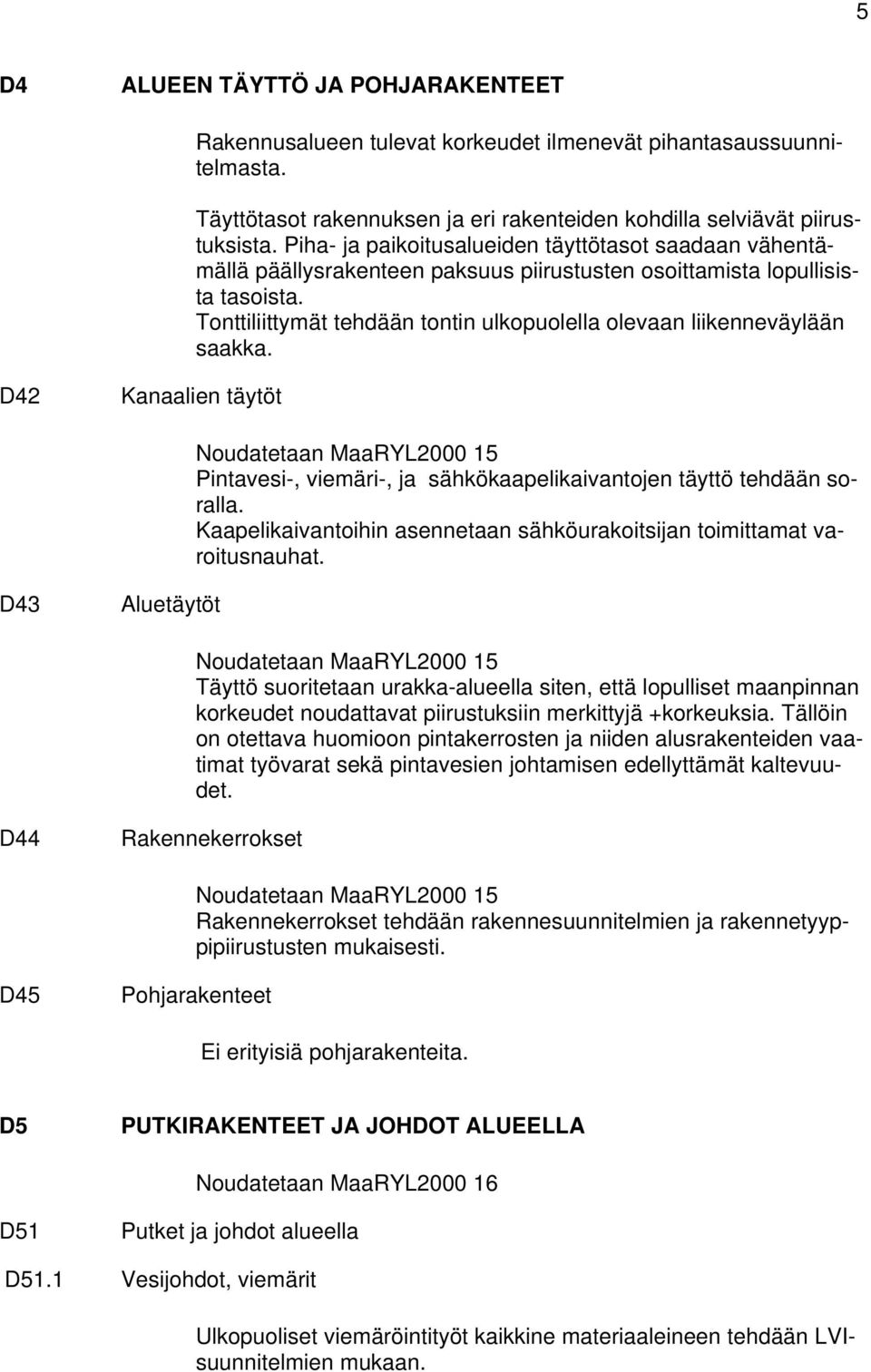

5 5 D4 ALUEEN TÄYTTÖ JA POHJARAKENTEET Rakennusalueen tulevat korkeudet ilmenevät pihantasaussuunnitelmasta. Täyttötasot rakennuksen ja eri rakenteiden kohdilla selviävät piirustuksista. Piha- ja paikoitusalueiden täyttötasot saadaan vähentämällä päällysrakenteen paksuus piirustusten osoittamista lopullisista tasoista. Tonttiliittymät tehdään tontin ulkopuolella olevaan liikenneväylään saakka. D42 Kanaalien täytöt Noudatetaan MaaRYL Pintavesi-, viemäri-, ja sähkökaapelikaivantojen täyttö tehdään soralla. Kaapelikaivantoihin asennetaan sähköurakoitsijan toimittamat varoitusnauhat. D43 Aluetäytöt Noudatetaan MaaRYL Täyttö suoritetaan urakka-alueella siten, että lopulliset maanpinnan korkeudet noudattavat piirustuksiin merkittyjä +korkeuksia. Tällöin on otettava huomioon pintakerrosten ja niiden alusrakenteiden vaatimat työvarat sekä pintavesien johtamisen edellyttämät kaltevuudet. D44 Rakennekerrokset Noudatetaan MaaRYL Rakennekerrokset tehdään rakennesuunnitelmien ja rakennetyyppipiirustusten mukaisesti. D45 Pohjarakenteet Ei erityisiä pohjarakenteita. D5 PUTKIRAKENTEET JA JOHDOT ALUEELLA Noudatetaan MaaRYL D51 Putket ja johdot alueella D51.1 Vesijohdot, viemärit Ulkopuoliset viemäröintityöt kaikkine materiaaleineen tehdään LVIsuunnitelmien mukaan.

Tonttiliittymät tehdään tontin ulkopuolella olevaan liikenneväylään saakka. D42 Kanaalien täytöt Noudatetaan MaaRYL2000 15 Pintavesi-, viemäri-, ja sähkökaapelikaivantojen täyttö tehdään soralla.

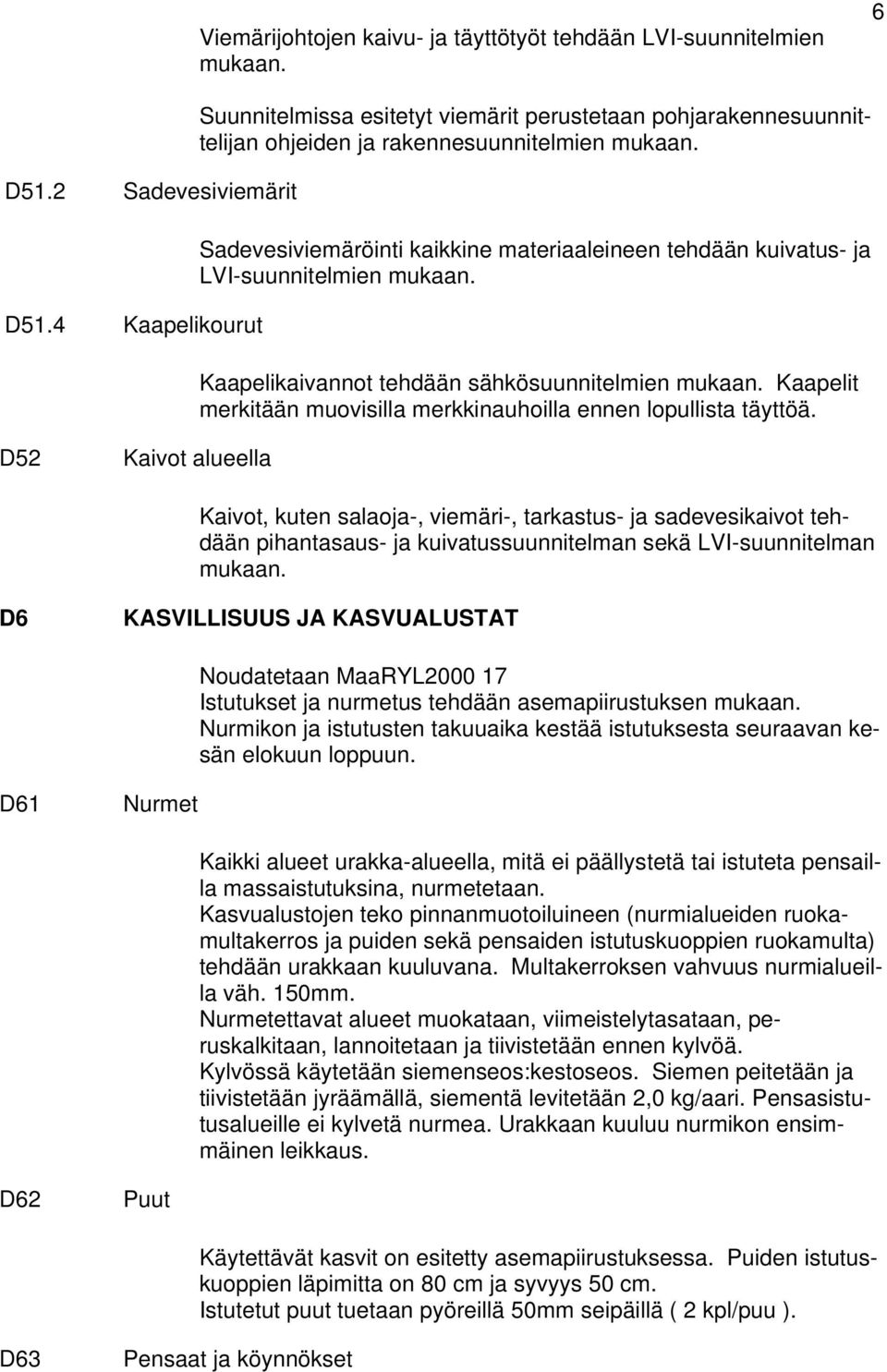

6 Viemärijohtojen kaivu- ja täyttötyöt tehdään LVI-suunnitelmien mukaan. 6 D51.2 Sadevesiviemärit D51.4 Kaapelikourut Suunnitelmissa esitetyt viemärit perustetaan pohjarakennesuunnittelijan ohjeiden ja rakennesuunnitelmien mukaan. Sadevesiviemäröinti kaikkine materiaaleineen tehdään kuivatus- ja LVI-suunnitelmien mukaan. Kaapelikaivannot tehdään sähkösuunnitelmien mukaan. Kaapelit merkitään muovisilla merkkinauhoilla ennen lopullista täyttöä. D52 Kaivot alueella Kaivot, kuten salaoja-, viemäri-, tarkastus- ja sadevesikaivot tehdään pihantasaus- ja kuivatussuunnitelman sekä LVI-suunnitelman mukaan. D6 KASVILLISUUS JA KASVUALUSTAT Noudatetaan MaaRYL Istutukset ja nurmetus tehdään asemapiirustuksen mukaan. Nurmikon ja istutusten takuuaika kestää istutuksesta seuraavan kesän elokuun loppuun. D61 Nurmet Kaikki alueet urakka-alueella, mitä ei päällystetä tai istuteta pensailla massaistutuksina, nurmetetaan. Kasvualustojen teko pinnanmuotoiluineen (nurmialueiden ruokamultakerros ja puiden sekä pensaiden istutuskuoppien ruokamulta) tehdään urakkaan kuuluvana. Multakerroksen vahvuus nurmialueilla väh. 150mm. Nurmetettavat alueet muokataan, viimeistelytasataan, peruskalkitaan, lannoitetaan ja tiivistetään ennen kylvöä. Kylvössä käytetään siemenseos:kestoseos. Siemen peitetään ja tiivistetään jyräämällä, siementä levitetään 2,0 kg/aari. Pensasistutusalueille ei kylvetä nurmea. Urakkaan kuuluu nurmikon ensimmäinen leikkaus. D62 Puut Käytettävät kasvit on esitetty asemapiirustuksessa. Puiden istutuskuoppien läpimitta on 80 cm ja syvyys 50 cm. Istutetut puut tuetaan pyöreillä 50mm seipäillä ( 2 kpl/puu ). D63 Pensaat ja köynnökset

Sadevesiviemäröinti kaikkine materiaaleineen tehdään kuivatus- ja LVI-suunnitelmien mukaan. Kaapelikaivannot tehdään sähkösuunnitelmien mukaan.

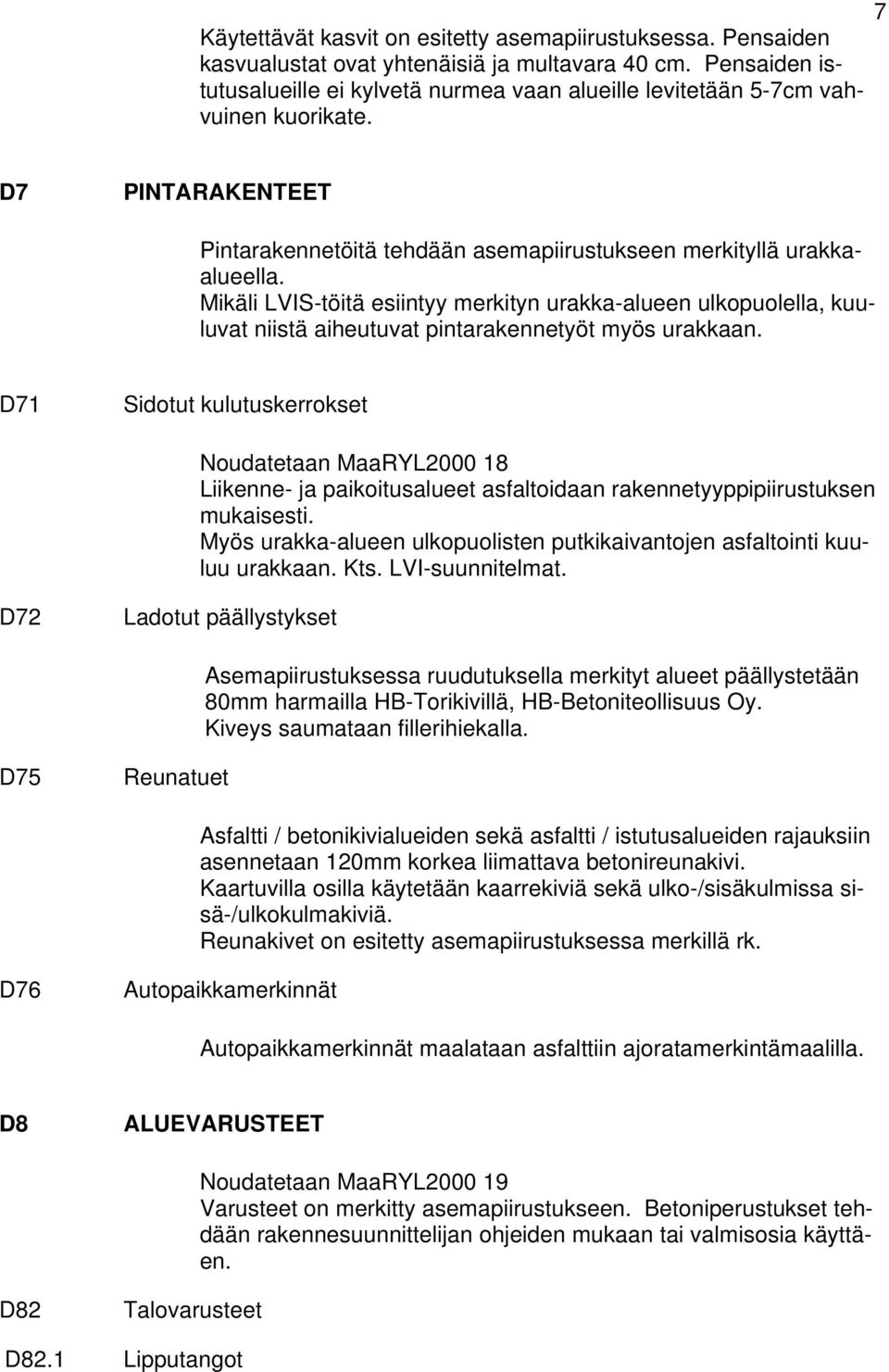

7 Käytettävät kasvit on esitetty asemapiirustuksessa. Pensaiden kasvualustat ovat yhtenäisiä ja multavara 40 cm. Pensaiden istutusalueille ei kylvetä nurmea vaan alueille levitetään 5-7cm vahvuinen kuorikate. 7 D7 PINTARAKENTEET Pintarakennetöitä tehdään asemapiirustukseen merkityllä urakkaalueella. Mikäli LVIS-töitä esiintyy merkityn urakka-alueen ulkopuolella, kuuluvat niistä aiheutuvat pintarakennetyöt myös urakkaan. D71 Sidotut kulutuskerrokset Noudatetaan MaaRYL Liikenne- ja paikoitusalueet asfaltoidaan rakennetyyppipiirustuksen mukaisesti. Myös urakka-alueen ulkopuolisten putkikaivantojen asfaltointi kuuluu urakkaan. Kts. LVI-suunnitelmat. D72 Ladotut päällystykset Asemapiirustuksessa ruudutuksella merkityt alueet päällystetään 80mm harmailla HB-Torikivillä, HB-Betoniteollisuus Oy. Kiveys saumataan fillerihiekalla. D75 Reunatuet Asfaltti / betonikivialueiden sekä asfaltti / istutusalueiden rajauksiin asennetaan 120mm korkea liimattava betonireunakivi. Kaartuvilla osilla käytetään kaarrekiviä sekä ulko-/sisäkulmissa sisä-/ulkokulmakiviä. Reunakivet on esitetty asemapiirustuksessa merkillä rk. D76 Autopaikkamerkinnät Autopaikkamerkinnät maalataan asfalttiin ajoratamerkintämaalilla. D8 ALUEVARUSTEET Noudatetaan MaaRYL Varusteet on merkitty asemapiirustukseen. Betoniperustukset tehdään rakennesuunnittelijan ohjeiden mukaan tai valmisosia käyttäen. D82 Talovarusteet D82.1 Lipputangot

Mikäli LVIS-töitä esiintyy merkityn urakka-alueen ulkopuolella, kuuluvat niistä aiheutuvat pintarakennetyöt myös urakkaan.

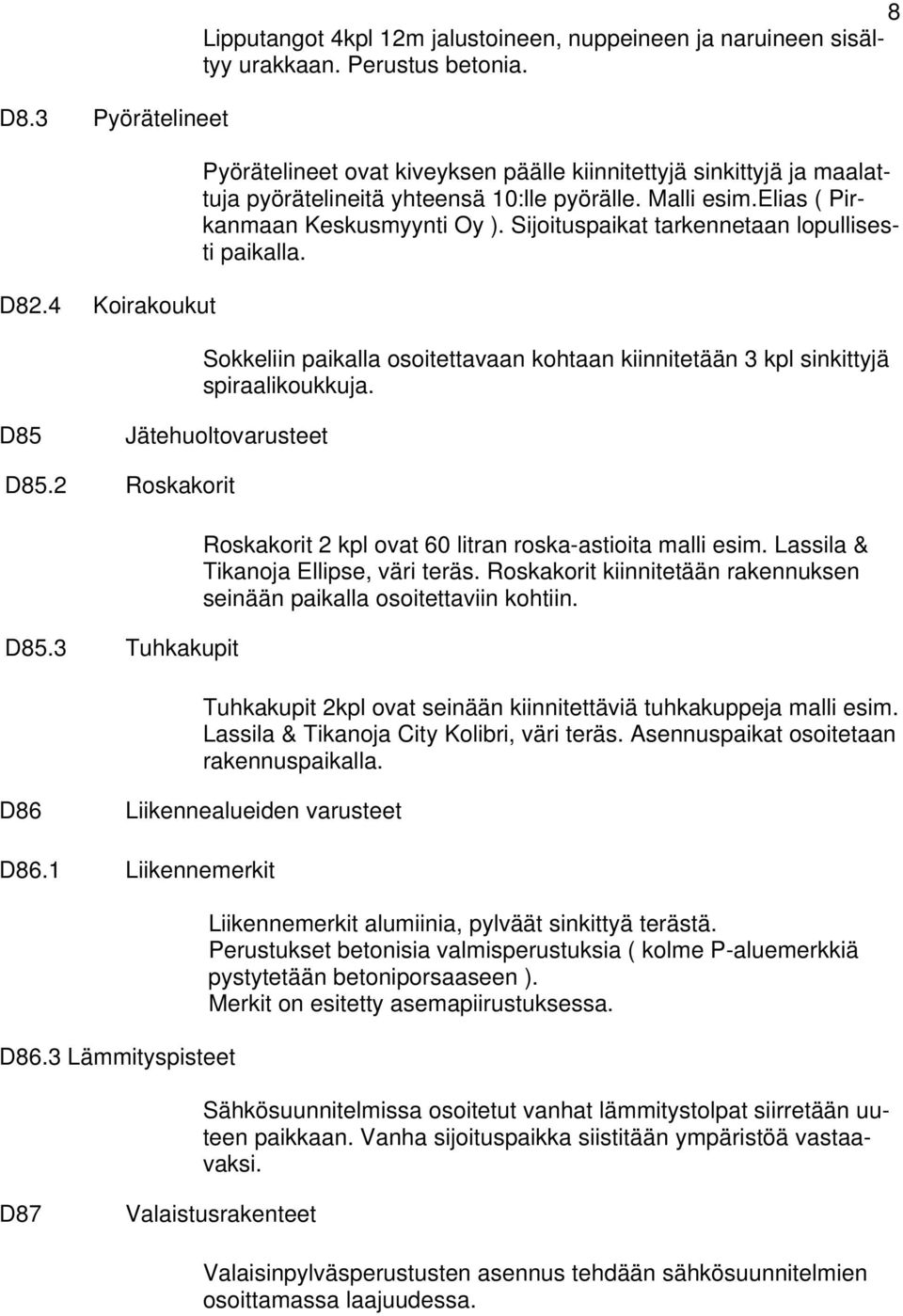

8 D8.3 Pyörätelineet D82.4 Koirakoukut 8 Lipputangot 4kpl 12m jalustoineen, nuppeineen ja naruineen sisältyy urakkaan. Perustus betonia. Pyörätelineet ovat kiveyksen päälle kiinnitettyjä sinkittyjä ja maalattuja pyörätelineitä yhteensä 10:lle pyörälle. Malli esim.elias ( Pirkanmaan Keskusmyynti Oy ). Sijoituspaikat tarkennetaan lopullisesti paikalla. Sokkeliin paikalla osoitettavaan kohtaan kiinnitetään 3 kpl sinkittyjä spiraalikoukkuja. D85 Jätehuoltovarusteet D85.2 Roskakorit D85.3 Tuhkakupit Roskakorit 2 kpl ovat 60 litran roska-astioita malli esim. Lassila & Tikanoja Ellipse, väri teräs. Roskakorit kiinnitetään rakennuksen seinään paikalla osoitettaviin kohtiin. Tuhkakupit 2kpl ovat seinään kiinnitettäviä tuhkakuppeja malli esim. Lassila & Tikanoja City Kolibri, väri teräs. Asennuspaikat osoitetaan rakennuspaikalla. D86 Liikennealueiden varusteet D86.1 Liikennemerkit D86.3 Lämmityspisteet Liikennemerkit alumiinia, pylväät sinkittyä terästä. Perustukset betonisia valmisperustuksia ( kolme P-aluemerkkiä pystytetään betoniporsaaseen ). Merkit on esitetty asemapiirustuksessa. Sähkösuunnitelmissa osoitetut vanhat lämmitystolpat siirretään uuteen paikkaan. Vanha sijoituspaikka siistitään ympäristöä vastaavaksi. D87 Valaistusrakenteet Valaisinpylväsperustusten asennus tehdään sähkösuunnitelmien osoittamassa laajuudessa.

Sijoituspaikat tarkennetaan lopullisesti paikalla. Sokkeliin paikalla osoitettavaan kohtaan kiinnitetään 3 kpl sinkittyjä spiraalikoukkuja. D85 Jätehuoltovarusteet D85.2 Roskakorit D85.

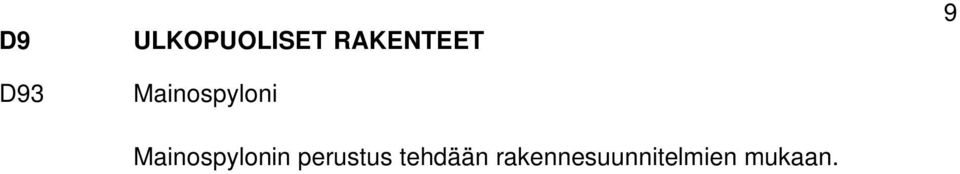

9 D9 D93 ULKOPUOLISET RAKENTEET Mainospyloni Mainospylonin perustus tehdään rakennesuunnitelmien mukaan. 9
