Ilvolankosken urheilukenttä, rakennussuunnitelman päivitys v. 2016

Transkriptio

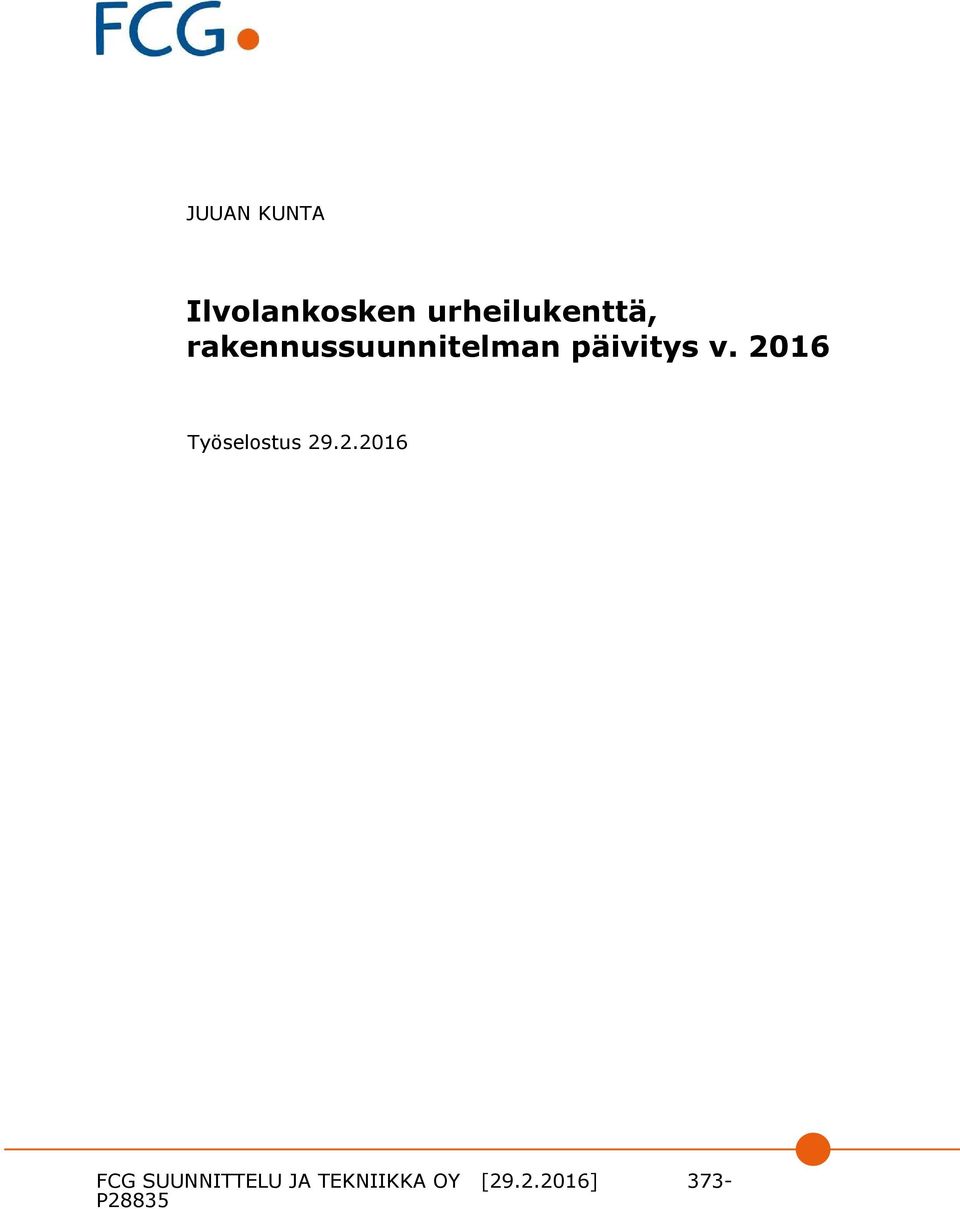

1 JUUAN KUNTA Ilvolankosken urheilukenttä, rakennussuunnitelman päivitys v Työselostus FCG SUUNNITTELU JA TEKNIIKKA OY [ ] 373- P28835

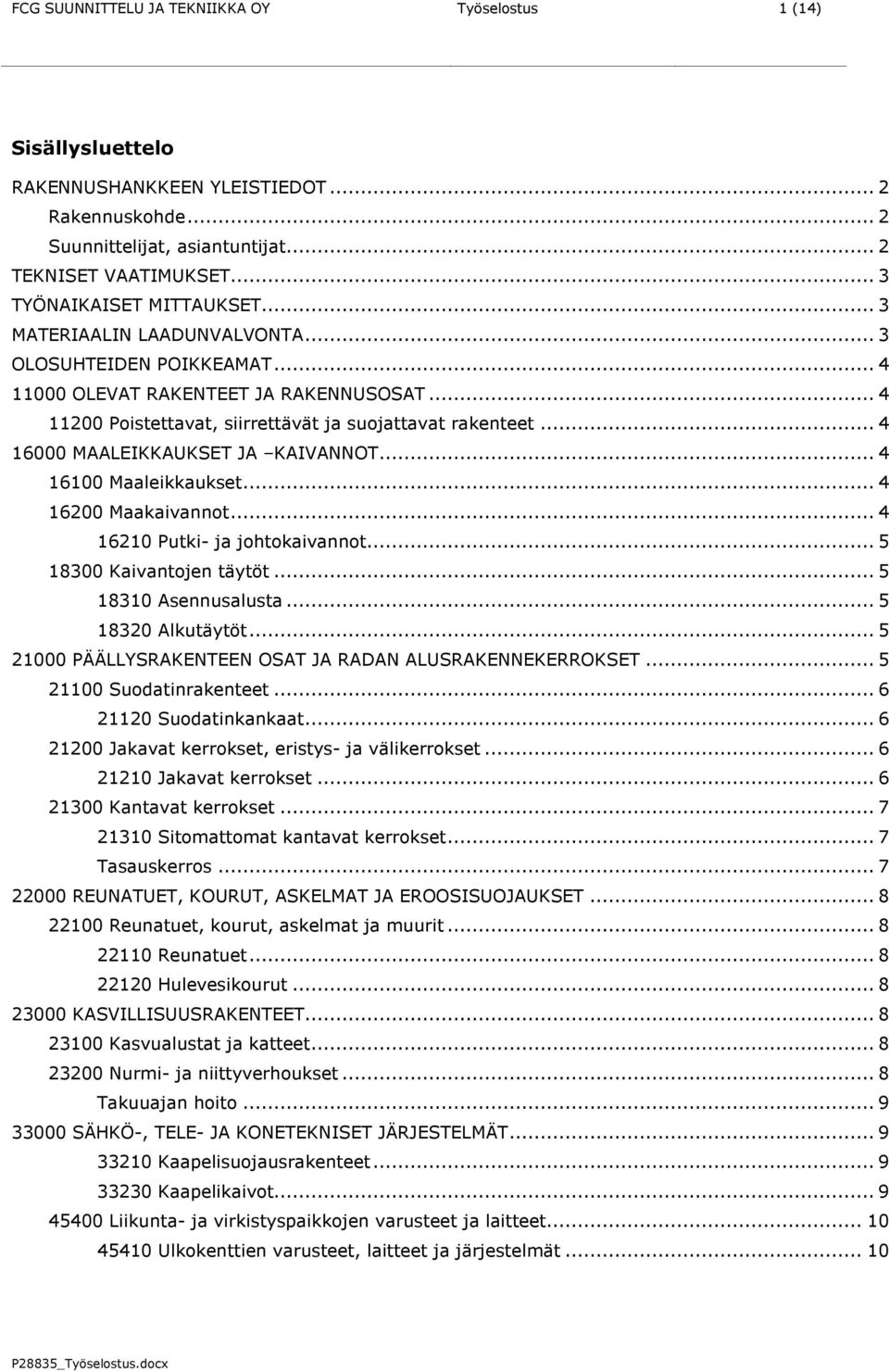

2 FCG SUUNNITTELU JA TEKNIIKKA OY Työselostus 1 (14) Sisällysluettelo RAKENNUSHANKKEEN YLEISTIEDOT... 2 Rakennuskohde... 2 Suunnittelijat, asiantuntijat... 2 TEKNISET VAATIMUKSET... 3 TYÖNAIKAISET MITTAUKSET... 3 MATERIAALIN LAADUNVALVONTA... 3 OLOSUHTEIDEN POIKKEAMAT OLEVAT RAKENTEET JA RAKENNUSOSAT Poistettavat, siirrettävät ja suojattavat rakenteet MAALEIKKAUKSET JA KAIVANNOT Maaleikkaukset Maakaivannot Putki- ja johtokaivannot Kaivantojen täytöt Asennusalusta Alkutäytöt PÄÄLLYSRAKENTEEN OSAT JA RADAN ALUSRAKENNEKERROKSET Suodatinrakenteet Suodatinkankaat Jakavat kerrokset, eristys- ja välikerrokset Jakavat kerrokset Kantavat kerrokset Sitomattomat kantavat kerrokset... 7 Tasauskerros REUNATUET, KOURUT, ASKELMAT JA EROOSISUOJAUKSET Reunatuet, kourut, askelmat ja muurit Reunatuet Hulevesikourut KASVILLISUUSRAKENTEET Kasvualustat ja katteet Nurmi- ja niittyverhoukset... 8 Takuuajan hoito SÄHKÖ-, TELE- JA KONETEKNISET JÄRJESTELMÄT Kaapelisuojausrakenteet Kaapelikaivot Liikunta- ja virkistyspaikkojen varusteet ja laitteet Ulkokenttien varusteet, laitteet ja järjestelmät... 10

3 FCG SUUNNITTELU JA TEKNIIKKA OY Työselostus 2 (14) Ilvolankosken urheilukenttä, rakennussuunnitelman päivitys v RAKENNUSHANKKEEN YLEISTIEDOT Rakennuskohde Kohde sijaitsee Juuan keskustan länsipuolella. Kohteessa on yleisurheilukenttä, jolla on reunuksellinen 400 metrin juoksurata (R=36,0 m, A=85,960 m, 6 rataa ympäri, 6 rataa etusuoralla) sekä kenttälajien suorituspaikat. Juoksurata on varustettu vesiesteellä. Tähän työhön liittyen mm.: Joustavat kestopäällysteet ja asfaltit poistetaan. Suorituspaikat puretaan. Asennetaan uudet joustavat kestopäällysteet alusasfalteineen. Rakennetaan uudet suorituspaikat pois lukien vesieste, jota ei rakenneta. Keskikentän nurmialueeseen ei kohdistu toimenpiteitä muutoin kuin rakennettavien kaapelireittien osalta. Alueella on tehty pohjatutkimuksia vuonna 1977 urheilukentän rakentamista varten. Niiden mukaan maaperä muodostuu hienosta hiekasta ja hiekkaisesta siltistä. Maaperän kantavuus on hyvä. Kenttä on perustettu pohjamaan varaan. Nykyisen kentän päällysrakenteen paksuus on päivättyjen suunnitelmien mukaan: kumiasfaltti 25 mm asfalttibetoni 40 mm kivimurske 0-32 mm 100 mm sora mm 650 mm Yht. 815 mm Keskikentän nurmialue on suunniteltu toteutettavaksi siten, että kentän levitetään 5 7 cm turvetta, joka sekoitetaan pohjamaan kanssa noin 10 cm paksuksi kerrokseksi. Keskikenttä on salaojitettu pitkän sivun suunnassa kulkevilla neljällä 50 mm salaojaputkella. Juoksuradan sisäreunassa kulkee 100 mm salaojaputki kentän ympäri. Juoksuradan ulkoreunassa kulkee 80 mm salaojaputki, joka kiertää kentän lounaispäädyn ympäri ja joka ulottuu suorille on noin 60 metriä. Suunnittelukeskus Oy on tehnyt kenttäalueella vaaitusmittauksia syksyllä Tulokset on esitetty piirustuksessa P28835/501. Kiintopisteinä mittauksissa käytettiin pisteitä nrot 502 ja 503. Suunnittelijat, asiantuntijat FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL 950, HELSINKI Vaihde:

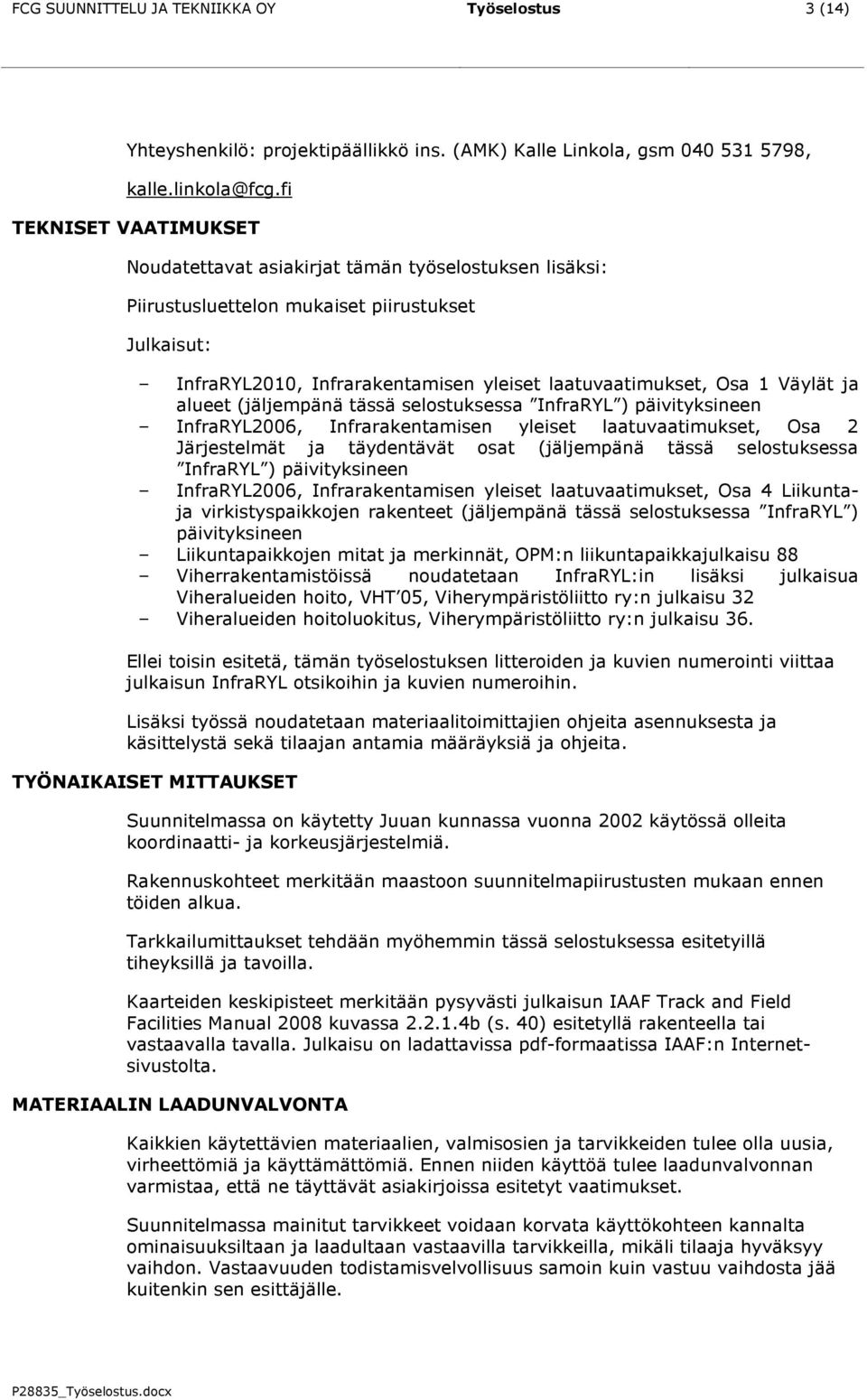

4 FCG SUUNNITTELU JA TEKNIIKKA OY Työselostus 3 (14) Yhteyshenkilö: projektipäällikkö ins. (AMK) Kalle Linkola, gsm , kalle.linkola@fcg.fi TEKNISET VAATIMUKSET Noudatettavat asiakirjat tämän työselostuksen lisäksi: Piirustusluettelon mukaiset piirustukset Julkaisut: InfraRYL2010, Infrarakentamisen yleiset laatuvaatimukset, Osa 1 Väylät ja alueet (jäljempänä tässä selostuksessa InfraRYL ) päivityksineen InfraRYL2006, Infrarakentamisen yleiset laatuvaatimukset, Osa 2 Järjestelmät ja täydentävät osat (jäljempänä tässä selostuksessa InfraRYL ) päivityksineen InfraRYL2006, Infrarakentamisen yleiset laatuvaatimukset, Osa 4 Liikuntaja virkistyspaikkojen rakenteet (jäljempänä tässä selostuksessa InfraRYL ) päivityksineen Liikuntapaikkojen mitat ja merkinnät, OPM:n liikuntapaikkajulkaisu 88 Viherrakentamistöissä noudatetaan InfraRYL:in lisäksi julkaisua Viheralueiden hoito, VHT 05, Viherympäristöliitto ry:n julkaisu 32 Viheralueiden hoitoluokitus, Viherympäristöliitto ry:n julkaisu 36. Ellei toisin esitetä, tämän työselostuksen litteroiden ja kuvien numerointi viittaa julkaisun InfraRYL otsikoihin ja kuvien numeroihin. Lisäksi työssä noudatetaan materiaalitoimittajien ohjeita asennuksesta ja käsittelystä sekä tilaajan antamia määräyksiä ja ohjeita. TYÖNAIKAISET MITTAUKSET Suunnitelmassa on käytetty Juuan kunnassa vuonna 2002 käytössä olleita koordinaatti- ja korkeusjärjestelmiä. Rakennuskohteet merkitään maastoon suunnitelmapiirustusten mukaan ennen töiden alkua. Tarkkailumittaukset tehdään myöhemmin tässä selostuksessa esitetyillä tiheyksillä ja tavoilla. Kaarteiden keskipisteet merkitään pysyvästi julkaisun IAAF Track and Field Facilities Manual 2008 kuvassa b (s. 40) esitetyllä rakenteella tai vastaavalla tavalla. Julkaisu on ladattavissa pdf-formaatissa IAAF:n Internetsivustolta. MATERIAALIN LAADUNVALVONTA Kaikkien käytettävien materiaalien, valmisosien ja tarvikkeiden tulee olla uusia, virheettömiä ja käyttämättömiä. Ennen niiden käyttöä tulee laadunvalvonnan varmistaa, että ne täyttävät asiakirjoissa esitetyt vaatimukset. Suunnitelmassa mainitut tarvikkeet voidaan korvata käyttökohteen kannalta ominaisuuksiltaan ja laadultaan vastaavilla tarvikkeilla, mikäli tilaaja hyväksyy vaihdon. Vastaavuuden todistamisvelvollisuus samoin kuin vastuu vaihdosta jää kuitenkin sen esittäjälle.

5 FCG SUUNNITTELU JA TEKNIIKKA OY Työselostus 4 (14) Kaikki toimitusasiakirjat, mittaustulokset yms. liitetään työmaalla ajan tasalla pidettävään laadunvalvontakansioon. Kansio luovutetaan vastaanottotarkastuksessa rakennuttajalle. OLOSUHTEIDEN POIKKEAMAT Mikäli työn aikana havaitaan suunnitelma-asiakirjoihin verrattuna merkittäviä poikkeamia, joilla on vaikutusta työn suorittamiseen ja/tai määriin, tulee niistä välittömästi informoida rakennuttajaa OLEVAT RAKENTEET JA RAKENNUSOSAT Poistettavat rakenteet ja materiaalit ovat urakoitsijan omaisuutta kaikkine velvoitteineen ja maksuineen ellei jäljempänä tässä selostuksessa tai hankkeen kaupallisissa asiakirjoissa toisin esitetä. Poistetut rakenteet ja materiaalit toimitetaan asianomaisen luvan omaavaan loppusijoituspaikkaan. Olevat, säilytettävät rakenteet, joihin kohdistuu tämän työn aikana toimenpiteitä, tulee saattaa alkuperäistä vastaavaan kuntoon heti, kun niihin kohdistuvat toimenpiteet on saatettu päätökseen. Töiden yhteydessä vaurioituneet alueet nurmetetaan A2-luokan mukaan siirtonurmella Poistettavat, siirrettävät ja suojattavat rakenteet Urakoitsija selvittää ennen työn aloittamista alueella olevat putkirakenteet, kaivot ja kaapelit. Tarvittaessa urakoitsija suojaa tai siirtää kohteet kustannuksellaan myös muut kuin kohdassa esitetyt rakenteet Poistettavat rakenteet Kumiasfaltti ja sen alla oleva asfalttikerros poistetaan. Juoksuradan ulkopuolella poisto ulotetaan metalliaitaan saakka. Suorituspaikat poistetaan Siirrettävät rakenteet Pituushyppypaikan luona siirretään yleisöaitaa sekä kaksi valaisinpylvästä MAALEIKKAUKSET JA KAIVANNOT Leikkaukset ja kaivannot tehdään siinä laajuudessa, että kaikki rakenteet voidaan vaivatta perustaa suunniteltuun tasoon suunnitellussa laajuudessa Maaleikkaukset Maakaivannot Tekniset vaatimukset InfraRYL mukaiset. Poistettavan vesiesteen oikaisun ja keihäänheittopaikan sekä uuden keihäänheittopaikan ja kuulasektorin alueella leikataan tarvittava määrä nykyistä päällysrakennetta uuden päällysrakenteen rakentamiseksi. Valmiin leikkauspohjan laatu tarkastetaan yhdessä tilaajan kanssa. Tekniset vaatimukset InfraRYL mukaiset. Maakaivannon ohjeelliset luiskakaltevuudet:

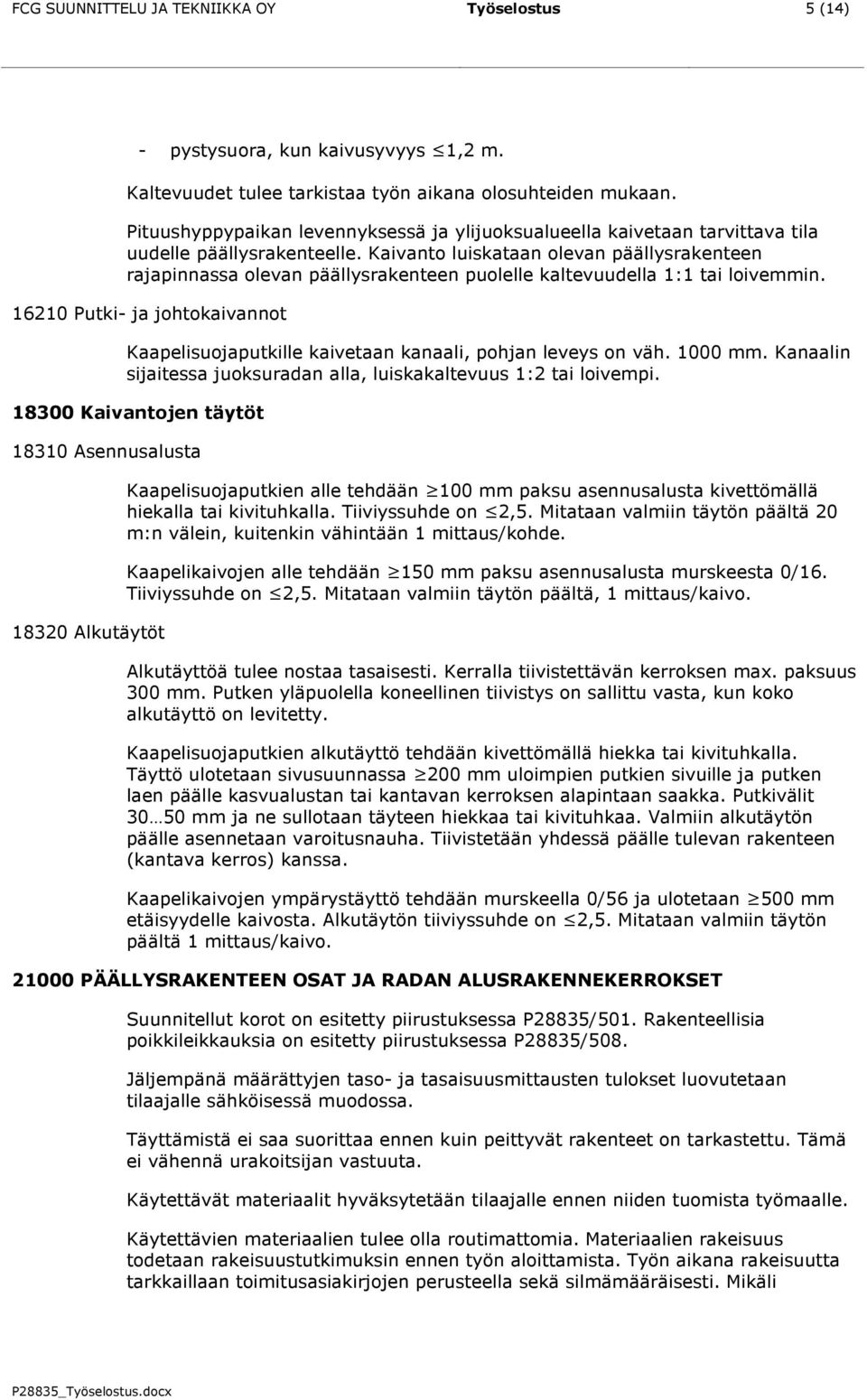

6 FCG SUUNNITTELU JA TEKNIIKKA OY Työselostus 5 (14) - pystysuora, kun kaivusyvyys 1,2 m. Kaltevuudet tulee tarkistaa työn aikana olosuhteiden mukaan. Pituushyppypaikan levennyksessä ja ylijuoksualueella kaivetaan tarvittava tila uudelle päällysrakenteelle. Kaivanto luiskataan olevan päällysrakenteen rajapinnassa olevan päällysrakenteen puolelle kaltevuudella 1:1 tai loivemmin Putki- ja johtokaivannot Kaapelisuojaputkille kaivetaan kanaali, pohjan leveys on väh mm. Kanaalin sijaitessa juoksuradan alla, luiskakaltevuus 1:2 tai loivempi Kaivantojen täytöt Asennusalusta Alkutäytöt Kaapelisuojaputkien alle tehdään 100 mm paksu asennusalusta kivettömällä hiekalla tai kivituhkalla. Tiiviyssuhde on 2,5. Mitataan valmiin täytön päältä 20 m:n välein, kuitenkin vähintään 1 mittaus/kohde. Kaapelikaivojen alle tehdään 150 mm paksu asennusalusta murskeesta 0/16. Tiiviyssuhde on 2,5. Mitataan valmiin täytön päältä, 1 mittaus/kaivo. Alkutäyttöä tulee nostaa tasaisesti. Kerralla tiivistettävän kerroksen max. paksuus 300 mm. Putken yläpuolella koneellinen tiivistys on sallittu vasta, kun koko alkutäyttö on levitetty. Kaapelisuojaputkien alkutäyttö tehdään kivettömällä hiekka tai kivituhkalla. Täyttö ulotetaan sivusuunnassa 200 mm uloimpien putkien sivuille ja putken laen päälle kasvualustan tai kantavan kerroksen alapintaan saakka. Putkivälit mm ja ne sullotaan täyteen hiekkaa tai kivituhkaa. Valmiin alkutäytön päälle asennetaan varoitusnauha. Tiivistetään yhdessä päälle tulevan rakenteen (kantava kerros) kanssa. Kaapelikaivojen ympärystäyttö tehdään murskeella 0/56 ja ulotetaan 500 mm etäisyydelle kaivosta. Alkutäytön tiiviyssuhde on 2,5. Mitataan valmiin täytön päältä 1 mittaus/kaivo PÄÄLLYSRAKENTEEN OSAT JA RADAN ALUSRAKENNEKERROKSET Suunnitellut korot on esitetty piirustuksessa P28835/501. Rakenteellisia poikkileikkauksia on esitetty piirustuksessa P28835/508. Jäljempänä määrättyjen taso- ja tasaisuusmittausten tulokset luovutetaan tilaajalle sähköisessä muodossa. Täyttämistä ei saa suorittaa ennen kuin peittyvät rakenteet on tarkastettu. Tämä ei vähennä urakoitsijan vastuuta. Käytettävät materiaalit hyväksytetään tilaajalle ennen niiden tuomista työmaalle. Käytettävien materiaalien tulee olla routimattomia. Materiaalien rakeisuus todetaan rakeisuustutkimuksin ennen työn aloittamista. Työn aikana rakeisuutta tarkkaillaan toimitusasiakirjojen perusteella sekä silmämääräisesti. Mikäli

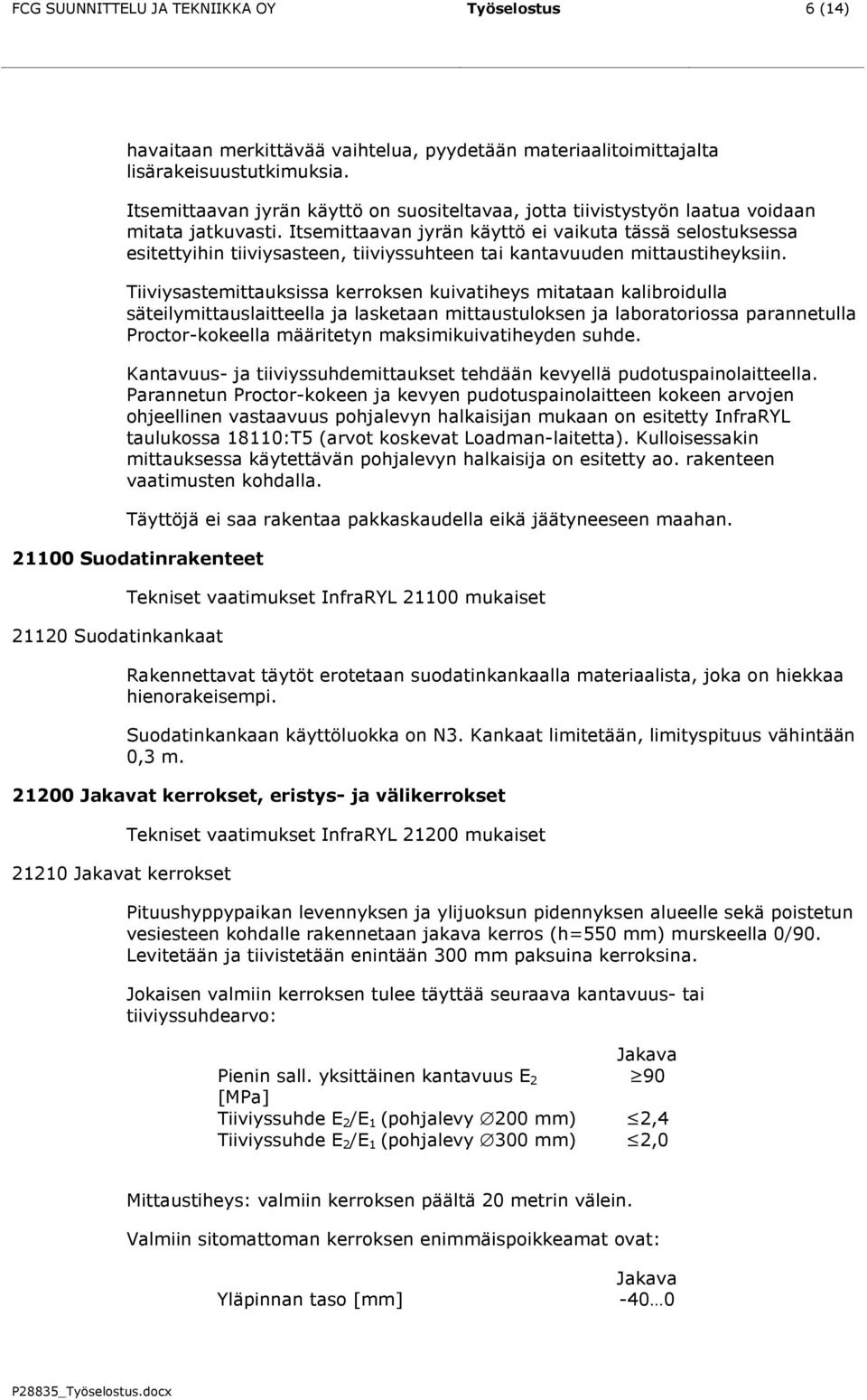

7 FCG SUUNNITTELU JA TEKNIIKKA OY Työselostus 6 (14) havaitaan merkittävää vaihtelua, pyydetään materiaalitoimittajalta lisärakeisuustutkimuksia. Itsemittaavan jyrän käyttö on suositeltavaa, jotta tiivistystyön laatua voidaan mitata jatkuvasti. Itsemittaavan jyrän käyttö ei vaikuta tässä selostuksessa esitettyihin tiiviysasteen, tiiviyssuhteen tai kantavuuden mittaustiheyksiin. Tiiviysastemittauksissa kerroksen kuivatiheys mitataan kalibroidulla säteilymittauslaitteella ja lasketaan mittaustuloksen ja laboratoriossa parannetulla Proctor-kokeella määritetyn maksimikuivatiheyden suhde. Kantavuus- ja tiiviyssuhdemittaukset tehdään kevyellä pudotuspainolaitteella. Parannetun Proctor-kokeen ja kevyen pudotuspainolaitteen kokeen arvojen ohjeellinen vastaavuus pohjalevyn halkaisijan mukaan on esitetty InfraRYL taulukossa 18110:T5 (arvot koskevat Loadman-laitetta). Kulloisessakin mittauksessa käytettävän pohjalevyn halkaisija on esitetty ao. rakenteen vaatimusten kohdalla. Täyttöjä ei saa rakentaa pakkaskaudella eikä jäätyneeseen maahan Suodatinrakenteet Suodatinkankaat Tekniset vaatimukset InfraRYL mukaiset Rakennettavat täytöt erotetaan suodatinkankaalla materiaalista, joka on hiekkaa hienorakeisempi. Suodatinkankaan käyttöluokka on N3. Kankaat limitetään, limityspituus vähintään 0,3 m Jakavat kerrokset, eristys- ja välikerrokset Jakavat kerrokset Tekniset vaatimukset InfraRYL mukaiset Pituushyppypaikan levennyksen ja ylijuoksun pidennyksen alueelle sekä poistetun vesiesteen kohdalle rakennetaan jakava kerros (h=550 mm) murskeella 0/90. Levitetään ja tiivistetään enintään 300 mm paksuina kerroksina. Jokaisen valmiin kerroksen tulee täyttää seuraava kantavuus- tai tiiviyssuhdearvo: Jakava Pienin sall. yksittäinen kantavuus E 2 90 [MPa] Tiiviyssuhde E 2 /E 1 (pohjalevy 200 mm) 2,4 Tiiviyssuhde E 2 /E 1 (pohjalevy 300 mm) 2,0 Mittaustiheys: valmiin kerroksen päältä 20 metrin välein. Valmiin sitomattoman kerroksen enimmäispoikkeamat ovat: Yläpinnan taso [mm] Jakava -40 0

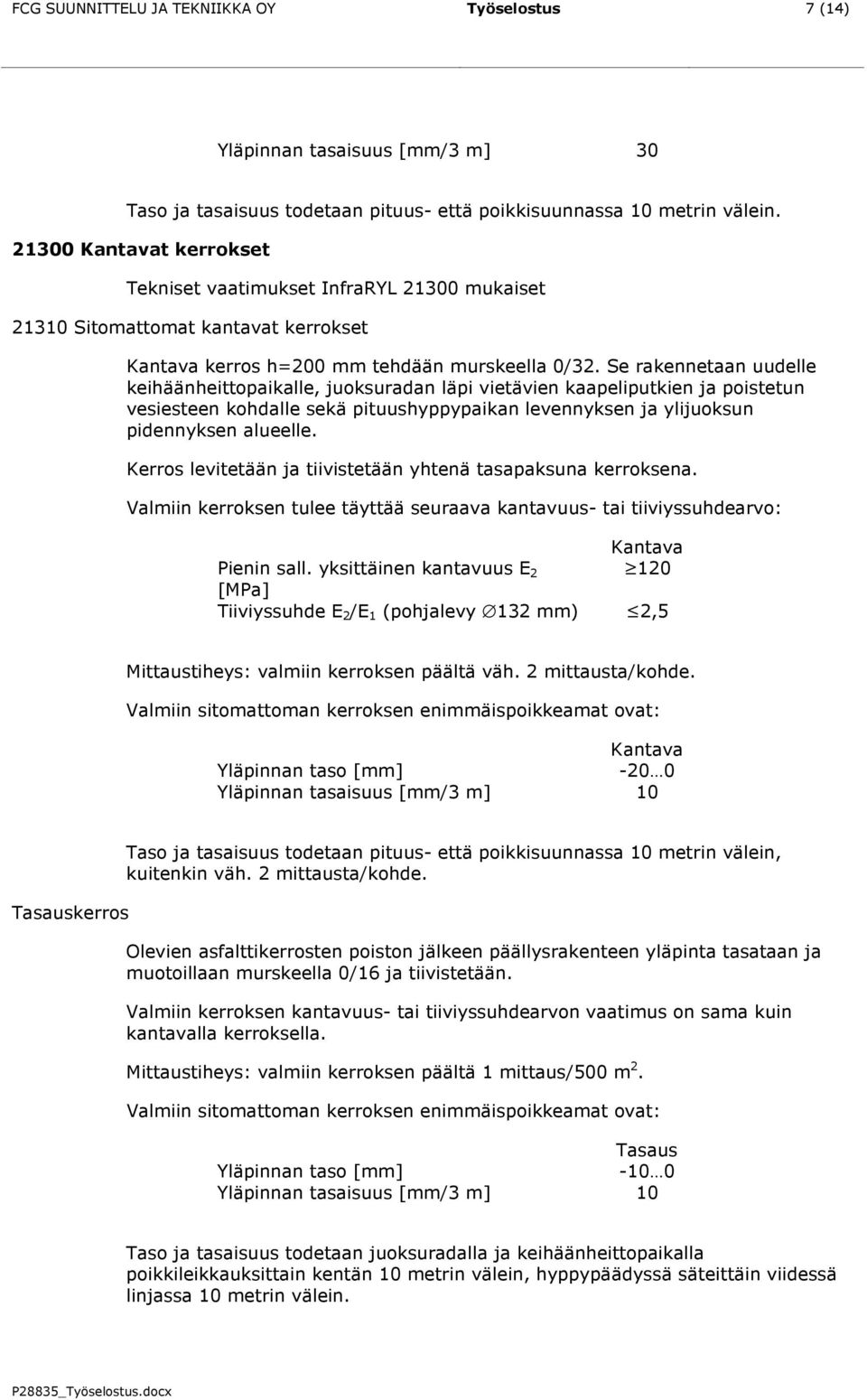

8 FCG SUUNNITTELU JA TEKNIIKKA OY Työselostus 7 (14) Yläpinnan tasaisuus [mm/3 m] 30 Taso ja tasaisuus todetaan pituus- että poikkisuunnassa 10 metrin välein Kantavat kerrokset Tekniset vaatimukset InfraRYL mukaiset Sitomattomat kantavat kerrokset Kantava kerros h=200 mm tehdään murskeella 0/32. Se rakennetaan uudelle keihäänheittopaikalle, juoksuradan läpi vietävien kaapeliputkien ja poistetun vesiesteen kohdalle sekä pituushyppypaikan levennyksen ja ylijuoksun pidennyksen alueelle. Kerros levitetään ja tiivistetään yhtenä tasapaksuna kerroksena. Valmiin kerroksen tulee täyttää seuraava kantavuus- tai tiiviyssuhdearvo: Kantava Pienin sall. yksittäinen kantavuus E [MPa] Tiiviyssuhde E 2 /E 1 (pohjalevy 132 mm) 2,5 Mittaustiheys: valmiin kerroksen päältä väh. 2 mittausta/kohde. Valmiin sitomattoman kerroksen enimmäispoikkeamat ovat: Kantava Yläpinnan taso [mm] Yläpinnan tasaisuus [mm/3 m] 10 Tasauskerros Taso ja tasaisuus todetaan pituus- että poikkisuunnassa 10 metrin välein, kuitenkin väh. 2 mittausta/kohde. Olevien asfalttikerrosten poiston jälkeen päällysrakenteen yläpinta tasataan ja muotoillaan murskeella 0/16 ja tiivistetään. Valmiin kerroksen kantavuus- tai tiiviyssuhdearvon vaatimus on sama kuin kantavalla kerroksella. Mittaustiheys: valmiin kerroksen päältä 1 mittaus/500 m 2. Valmiin sitomattoman kerroksen enimmäispoikkeamat ovat: Tasaus Yläpinnan taso [mm] Yläpinnan tasaisuus [mm/3 m] 10 Taso ja tasaisuus todetaan juoksuradalla ja keihäänheittopaikalla poikkileikkauksittain kentän 10 metrin välein, hyppypäädyssä säteittäin viidessä linjassa 10 metrin välein.

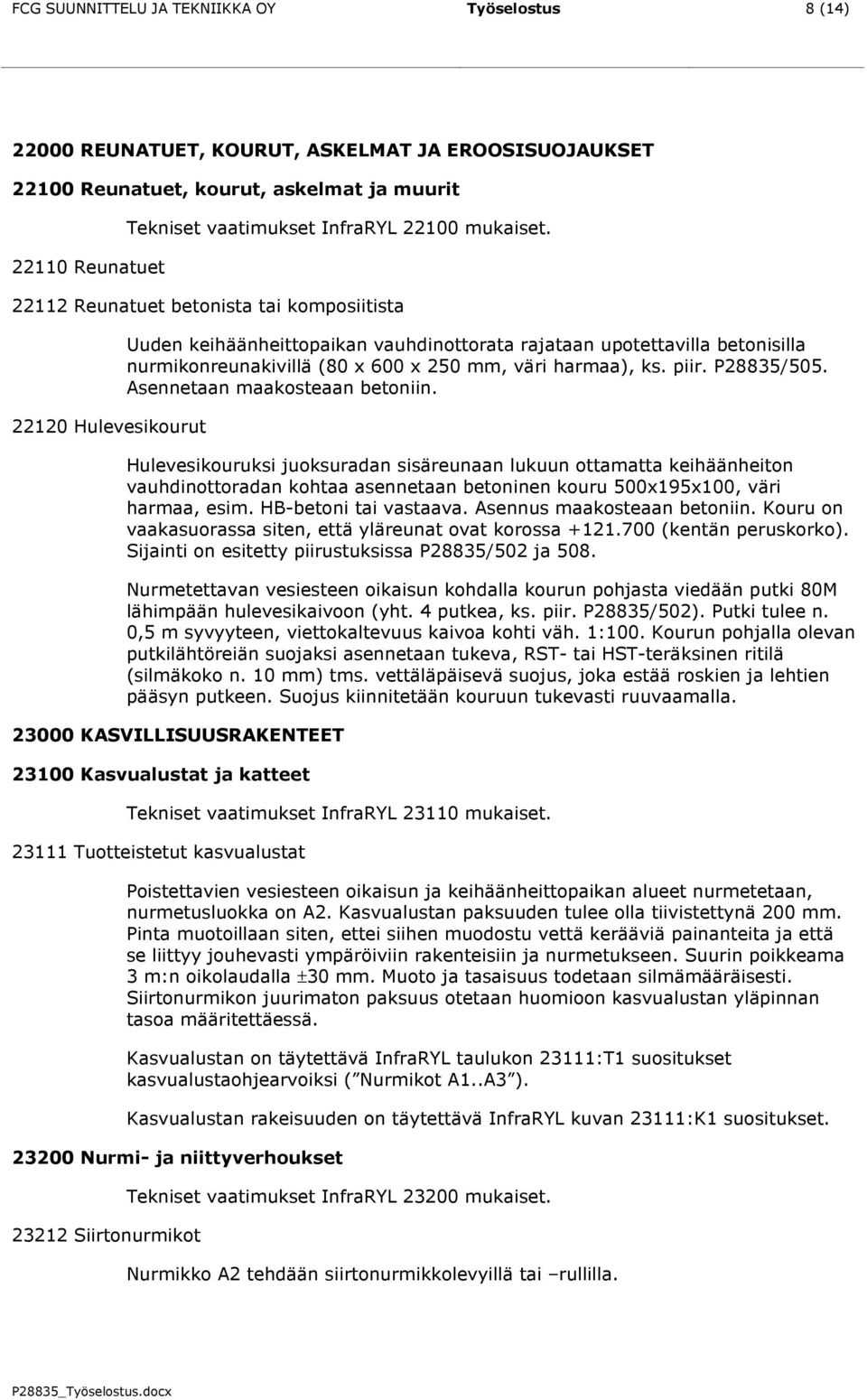

9 FCG SUUNNITTELU JA TEKNIIKKA OY Työselostus 8 (14) REUNATUET, KOURUT, ASKELMAT JA EROOSISUOJAUKSET Reunatuet, kourut, askelmat ja muurit Reunatuet Tekniset vaatimukset InfraRYL mukaiset Reunatuet betonista tai komposiitista Hulevesikourut Uuden keihäänheittopaikan vauhdinottorata rajataan upotettavilla betonisilla nurmikonreunakivillä (80 x 600 x 250 mm, väri harmaa), ks. piir. P28835/505. Asennetaan maakosteaan betoniin. Hulevesikouruksi juoksuradan sisäreunaan lukuun ottamatta keihäänheiton vauhdinottoradan kohtaa asennetaan betoninen kouru 500x195x100, väri harmaa, esim. HB-betoni tai vastaava. Asennus maakosteaan betoniin. Kouru on vaakasuorassa siten, että yläreunat ovat korossa (kentän peruskorko). Sijainti on esitetty piirustuksissa P28835/502 ja 508. Nurmetettavan vesiesteen oikaisun kohdalla kourun pohjasta viedään putki 80M lähimpään hulevesikaivoon (yht. 4 putkea, ks. piir. P28835/502). Putki tulee n. 0,5 m syvyyteen, viettokaltevuus kaivoa kohti väh. 1:100. Kourun pohjalla olevan putkilähtöreiän suojaksi asennetaan tukeva, RST- tai HST-teräksinen ritilä (silmäkoko n. 10 mm) tms. vettäläpäisevä suojus, joka estää roskien ja lehtien pääsyn putkeen. Suojus kiinnitetään kouruun tukevasti ruuvaamalla KASVILLISUUSRAKENTEET Kasvualustat ja katteet Tekniset vaatimukset InfraRYL mukaiset Tuotteistetut kasvualustat Poistettavien vesiesteen oikaisun ja keihäänheittopaikan alueet nurmetetaan, nurmetusluokka on A2. Kasvualustan paksuuden tulee olla tiivistettynä 200 mm. Pinta muotoillaan siten, ettei siihen muodostu vettä kerääviä painanteita ja että se liittyy jouhevasti ympäröiviin rakenteisiin ja nurmetukseen. Suurin poikkeama 3 m:n oikolaudalla ±30 mm. Muoto ja tasaisuus todetaan silmämääräisesti. Siirtonurmikon juurimaton paksuus otetaan huomioon kasvualustan yläpinnan tasoa määritettäessä. Kasvualustan on täytettävä InfraRYL taulukon 23111:T1 suositukset kasvualustaohjearvoiksi ( Nurmikot A1..A3 ). Kasvualustan rakeisuuden on täytettävä InfraRYL kuvan 23111:K1 suositukset Nurmi- ja niittyverhoukset Siirtonurmikot Tekniset vaatimukset InfraRYL mukaiset. Nurmikko A2 tehdään siirtonurmikkolevyillä tai rullilla.

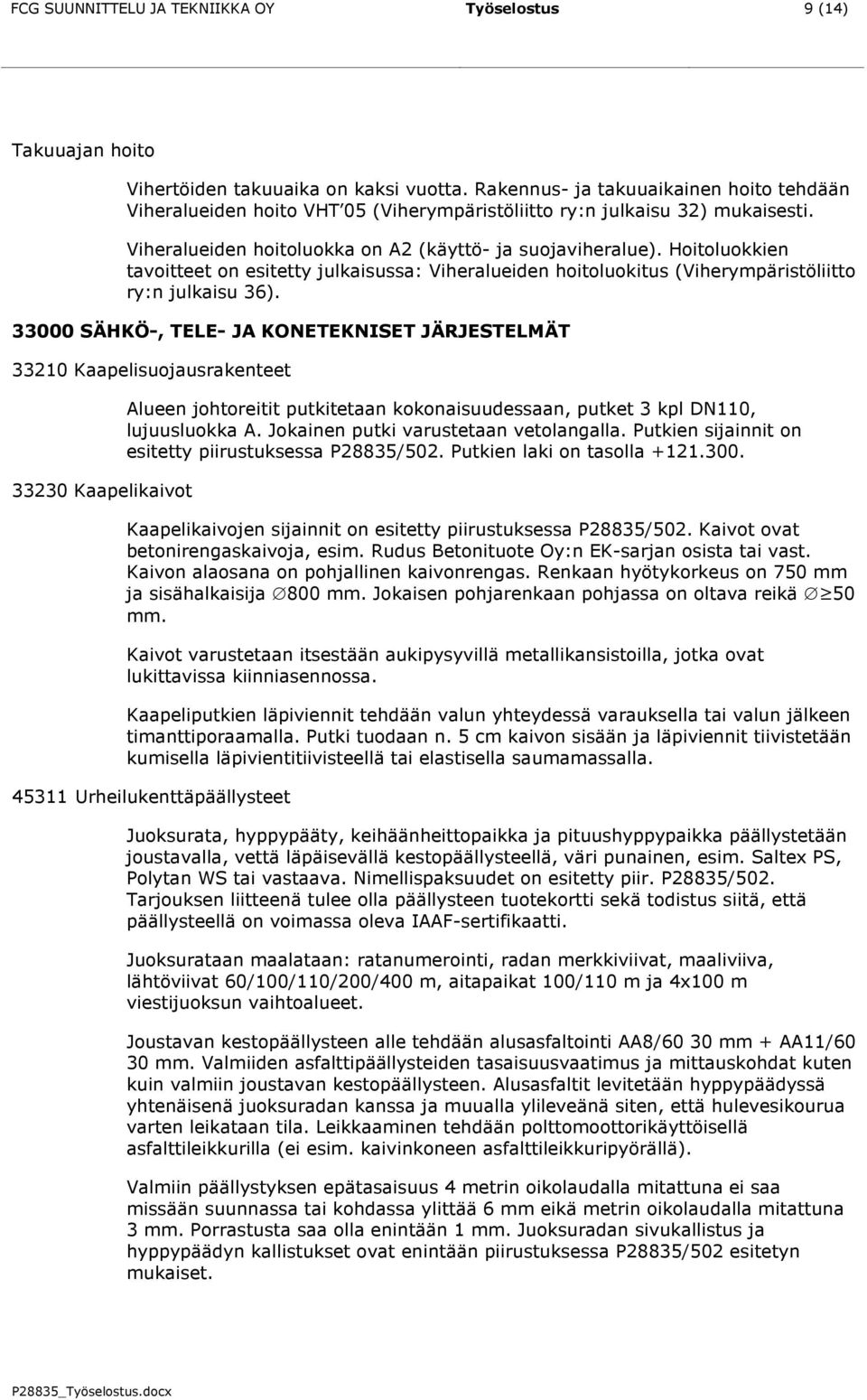

10 FCG SUUNNITTELU JA TEKNIIKKA OY Työselostus 9 (14) Takuuajan hoito Vihertöiden takuuaika on kaksi vuotta. Rakennus- ja takuuaikainen hoito tehdään Viheralueiden hoito VHT 05 (Viherympäristöliitto ry:n julkaisu 32) mukaisesti. Viheralueiden hoitoluokka on A2 (käyttö- ja suojaviheralue). Hoitoluokkien tavoitteet on esitetty julkaisussa: Viheralueiden hoitoluokitus (Viherympäristöliitto ry:n julkaisu 36) SÄHKÖ-, TELE- JA KONETEKNISET JÄRJESTELMÄT Kaapelisuojausrakenteet Kaapelikaivot Alueen johtoreitit putkitetaan kokonaisuudessaan, putket 3 kpl DN110, lujuusluokka A. Jokainen putki varustetaan vetolangalla. Putkien sijainnit on esitetty piirustuksessa P28835/502. Putkien laki on tasolla Kaapelikaivojen sijainnit on esitetty piirustuksessa P28835/502. Kaivot ovat betonirengaskaivoja, esim. Rudus Betonituote Oy:n EK-sarjan osista tai vast. Kaivon alaosana on pohjallinen kaivonrengas. Renkaan hyötykorkeus on 750 mm ja sisähalkaisija 800 mm. Jokaisen pohjarenkaan pohjassa on oltava reikä 50 mm. Kaivot varustetaan itsestään aukipysyvillä metallikansistoilla, jotka ovat lukittavissa kiinniasennossa. Kaapeliputkien läpiviennit tehdään valun yhteydessä varauksella tai valun jälkeen timanttiporaamalla. Putki tuodaan n. 5 cm kaivon sisään ja läpiviennit tiivistetään kumisella läpivientitiivisteellä tai elastisella saumamassalla Urheilukenttäpäällysteet Juoksurata, hyppypääty, keihäänheittopaikka ja pituushyppypaikka päällystetään joustavalla, vettä läpäisevällä kestopäällysteellä, väri punainen, esim. Saltex PS, Polytan WS tai vastaava. Nimellispaksuudet on esitetty piir. P28835/502. Tarjouksen liitteenä tulee olla päällysteen tuotekortti sekä todistus siitä, että päällysteellä on voimassa oleva IAAF-sertifikaatti. Juoksurataan maalataan: ratanumerointi, radan merkkiviivat, maaliviiva, lähtöviivat 60/100/110/200/400 m, aitapaikat 100/110 m ja 4x100 m viestijuoksun vaihtoalueet. Joustavan kestopäällysteen alle tehdään alusasfaltointi AA8/60 30 mm + AA11/60 30 mm. Valmiiden asfalttipäällysteiden tasaisuusvaatimus ja mittauskohdat kuten kuin valmiin joustavan kestopäällysteen. Alusasfaltit levitetään hyppypäädyssä yhtenäisenä juoksuradan kanssa ja muualla ylileveänä siten, että hulevesikourua varten leikataan tila. Leikkaaminen tehdään polttomoottorikäyttöisellä asfalttileikkurilla (ei esim. kaivinkoneen asfalttileikkuripyörällä). Valmiin päällystyksen epätasaisuus 4 metrin oikolaudalla mitattuna ei saa missään suunnassa tai kohdassa ylittää 6 mm eikä metrin oikolaudalla mitattuna 3 mm. Porrastusta saa olla enintään 1 mm. Juoksuradan sivukallistus ja hyppypäädyn kallistukset ovat enintään piirustuksessa P28835/502 esitetyn mukaiset.

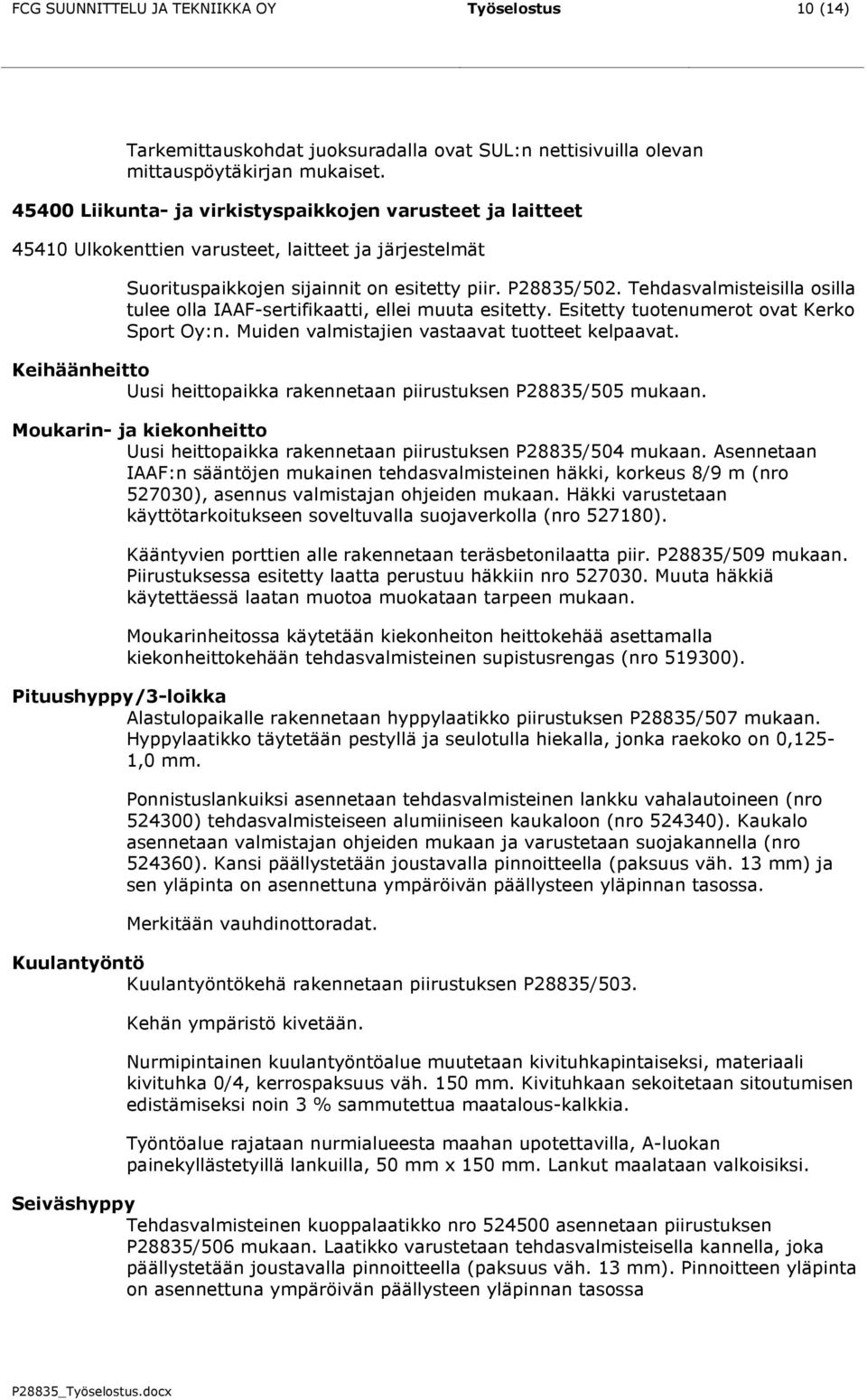

11 FCG SUUNNITTELU JA TEKNIIKKA OY Työselostus 10 (14) Tarkemittauskohdat juoksuradalla ovat SUL:n nettisivuilla olevan mittauspöytäkirjan mukaiset Liikunta- ja virkistyspaikkojen varusteet ja laitteet Ulkokenttien varusteet, laitteet ja järjestelmät Suorituspaikkojen sijainnit on esitetty piir. P28835/502. Tehdasvalmisteisilla osilla tulee olla IAAF-sertifikaatti, ellei muuta esitetty. Esitetty tuotenumerot ovat Kerko Sport Oy:n. Muiden valmistajien vastaavat tuotteet kelpaavat. Keihäänheitto Uusi heittopaikka rakennetaan piirustuksen P28835/505 mukaan. Moukarin- ja kiekonheitto Uusi heittopaikka rakennetaan piirustuksen P28835/504 mukaan. Asennetaan IAAF:n sääntöjen mukainen tehdasvalmisteinen häkki, korkeus 8/9 m (nro ), asennus valmistajan ohjeiden mukaan. Häkki varustetaan käyttötarkoitukseen soveltuvalla suojaverkolla (nro ). Kääntyvien porttien alle rakennetaan teräsbetonilaatta piir. P28835/509 mukaan. Piirustuksessa esitetty laatta perustuu häkkiin nro Muuta häkkiä käytettäessä laatan muotoa muokataan tarpeen mukaan. Moukarinheitossa käytetään kiekonheiton heittokehää asettamalla kiekonheittokehään tehdasvalmisteinen supistusrengas (nro ). Pituushyppy/3-loikka Alastulopaikalle rakennetaan hyppylaatikko piirustuksen P28835/507 mukaan. Hyppylaatikko täytetään pestyllä ja seulotulla hiekalla, jonka raekoko on 0,125-1,0 mm. Ponnistuslankuiksi asennetaan tehdasvalmisteinen lankku vahalautoineen (nro ) tehdasvalmisteiseen alumiiniseen kaukaloon (nro ). Kaukalo asennetaan valmistajan ohjeiden mukaan ja varustetaan suojakannella (nro ). Kansi päällystetään joustavalla pinnoitteella (paksuus väh. 13 mm) ja sen yläpinta on asennettuna ympäröivän päällysteen yläpinnan tasossa. Merkitään vauhdinottoradat. Kuulantyöntö Kuulantyöntökehä rakennetaan piirustuksen P28835/503. Kehän ympäristö kivetään. Nurmipintainen kuulantyöntöalue muutetaan kivituhkapintaiseksi, materiaali kivituhka 0/4, kerrospaksuus väh. 150 mm. Kivituhkaan sekoitetaan sitoutumisen edistämiseksi noin 3 % sammutettua maatalous-kalkkia. Työntöalue rajataan nurmialueesta maahan upotettavilla, A-luokan painekyllästetyillä lankuilla, 50 mm x 150 mm. Lankut maalataan valkoisiksi. Seiväshyppy Tehdasvalmisteinen kuoppalaatikko nro asennetaan piirustuksen P28835/506 mukaan. Laatikko varustetaan tehdasvalmisteisella kannella, joka päällystetään joustavalla pinnoitteella (paksuus väh. 13 mm). Pinnoitteen yläpinta on asennettuna ympäröivän päällysteen yläpinnan tasossa

12 FCG SUUNNITTELU JA TEKNIIKKA OY Työselostus 11 (14) Merkitään vauhdinottoradat. Juoksuradan reunus Asennetaan alumiininen ratareunus (nro tarvikkeineen). Heittopäädyssä reunuksen tulee on helposti purettavissa, jotta se voidaan poistaa keihäänheiton suorituspaikan vauhdinottoradan kohdalta. FCG Suunnittelu ja tekniikka Oy Laatinut: Kalle Linkola projektipäällikkö, ins. (AMK)

13 FCG SUUNNITTELU JA TEKNIIKKA OY Työselostus 1 (1) [Pvm] ESIKOPIO Liite 1 Liitteet Liite 1: Valokuvia kohteesta (lokakuu 2013)... 1

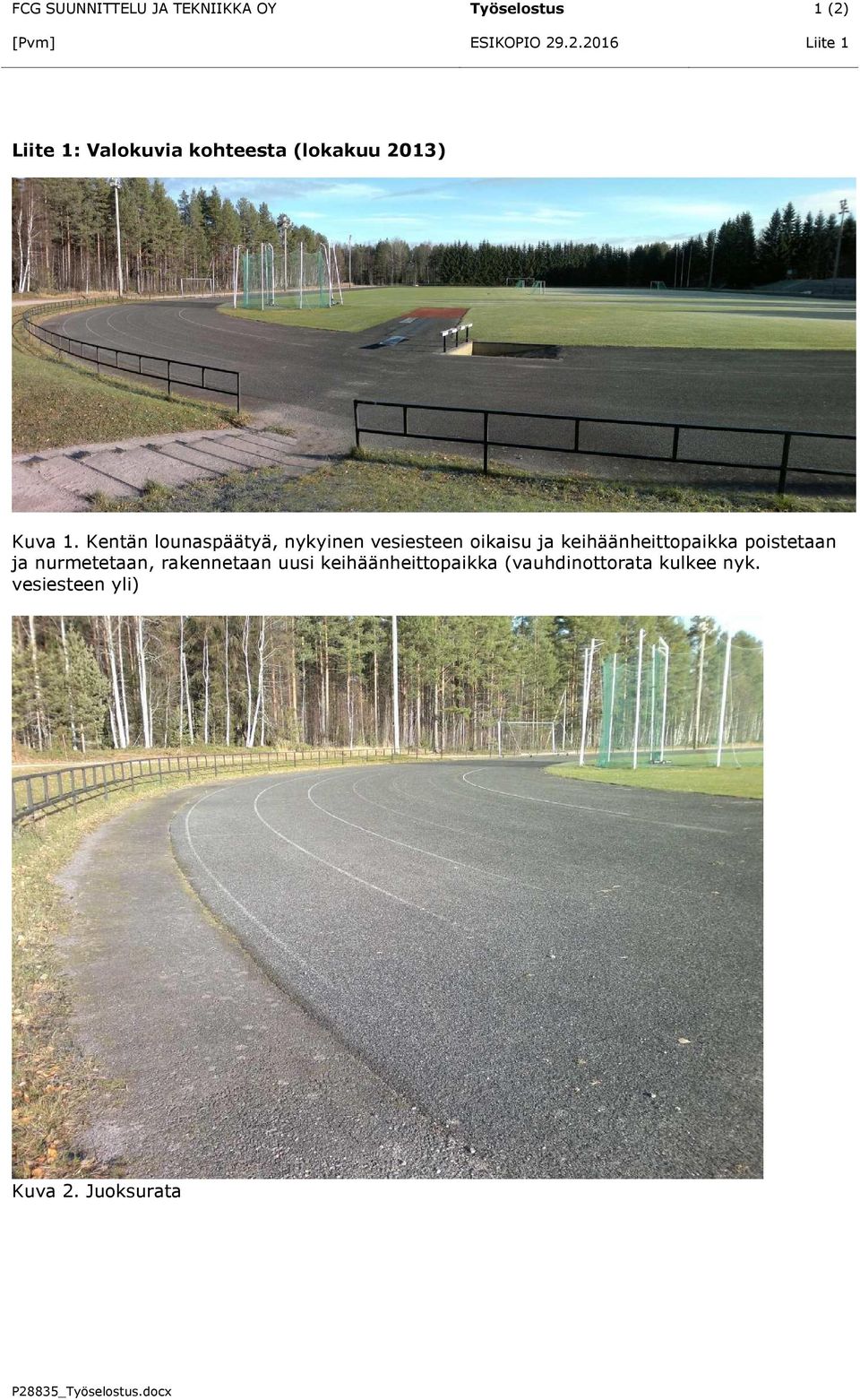

14 FCG SUUNNITTELU JA TEKNIIKKA OY Työselostus 1 (2) [Pvm] ESIKOPIO Liite 1 Liite 1: Valokuvia kohteesta (lokakuu 2013) Kuva 1. Kentän lounaspäätyä, nykyinen vesiesteen oikaisu ja keihäänheittopaikka poistetaan ja nurmetetaan, rakennetaan uusi keihäänheittopaikka (vauhdinottorata kulkee nyk. vesiesteen yli) Kuva 2. Juoksurata

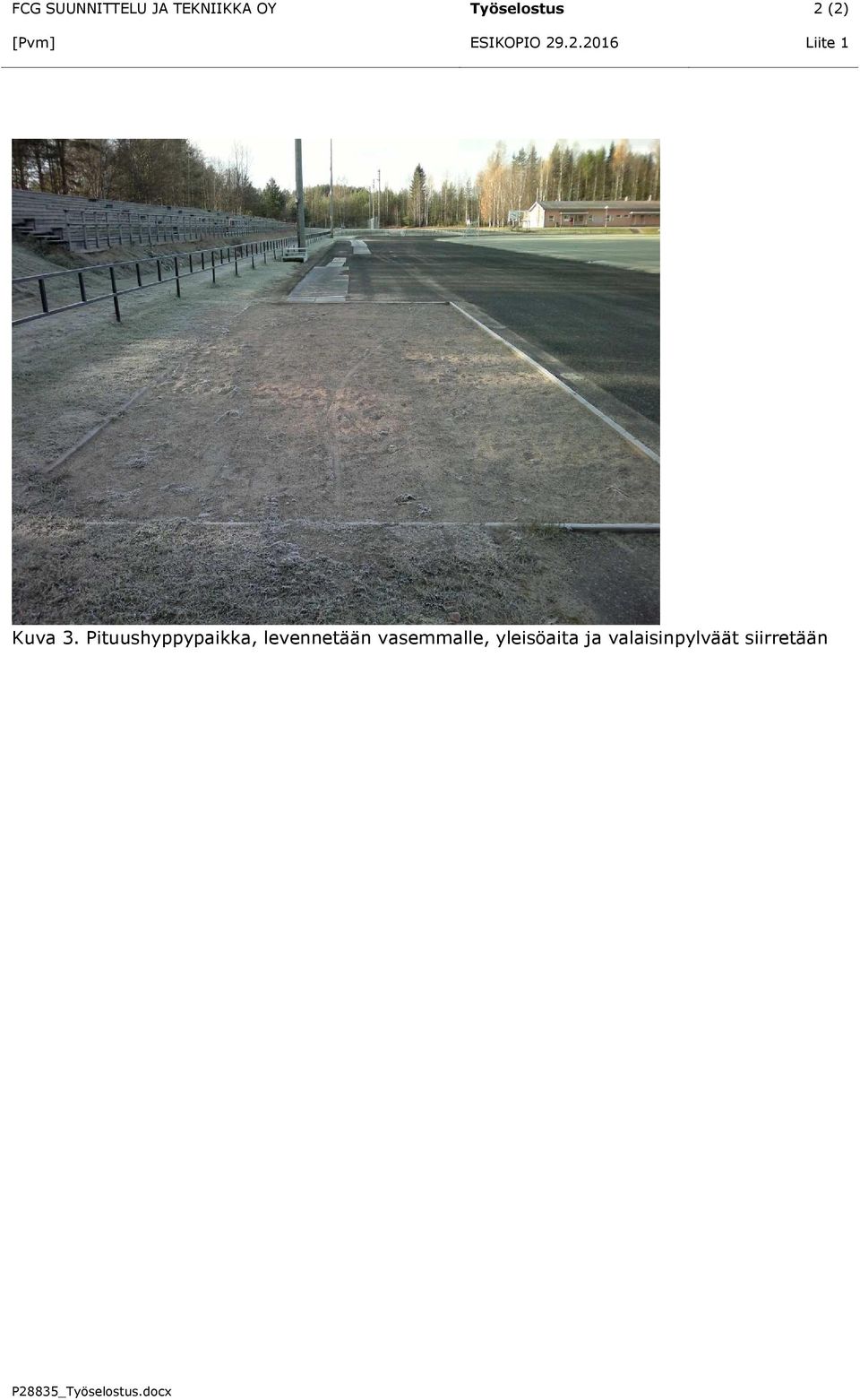

15 FCG SUUNNITTELU JA TEKNIIKKA OY Työselostus 2 (2) [Pvm] ESIKOPIO Liite 1 Kuva 3. Pituushyppypaikka, levennetään vasemmalle, yleisöaita ja valaisinpylväät siirretään
