KOKEMÄEN KAUPUNKI TEKNINEN TOIMISTO

Transkriptio

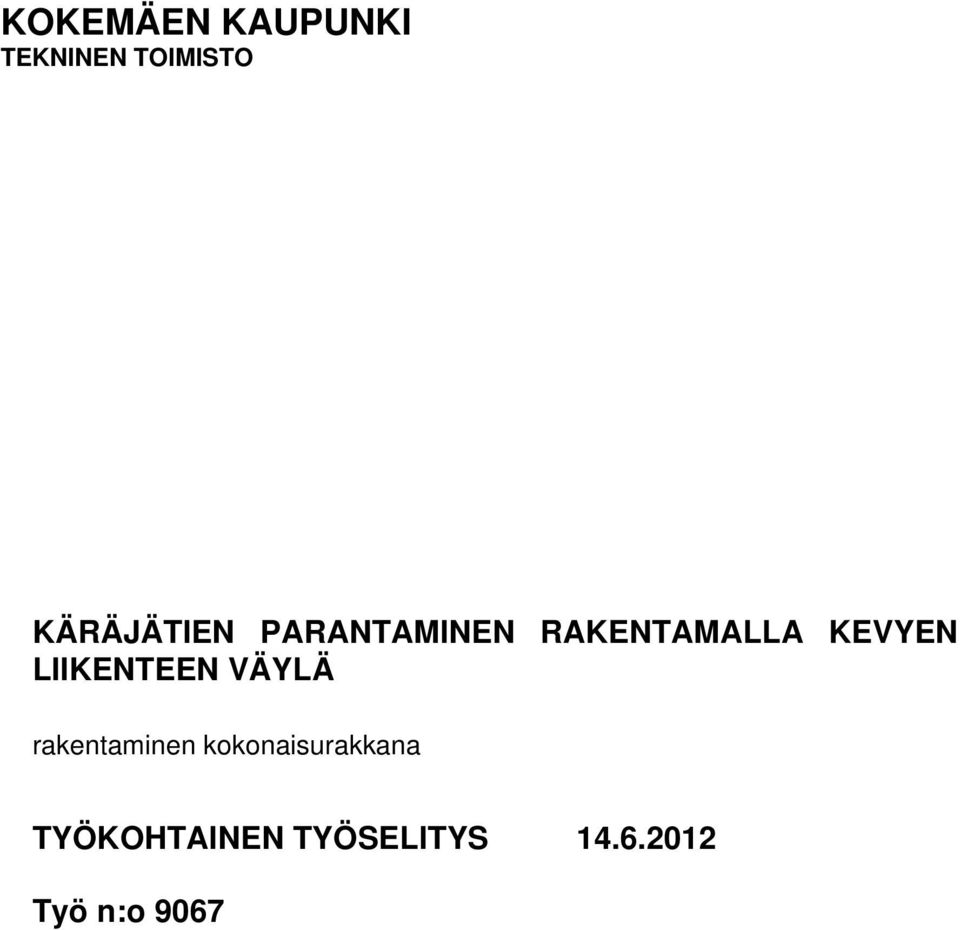

1 KOKEMÄEN KAUPUNKI KÄRÄJÄTIEN PARANTAMINEN RAKENTAMALLA KEVYEN LIIKENTEEN VÄYLÄ rakentaminen kokonaisurakkana Työ n:o 9067

2 KOKEMÄEN KAUPUNKI 2(12) SISÄLLYSLUETTELO YLEISTÄ... 4 TOIMINNAN JÄRJESTELYT 4 MITTAUSTYÖT MAA- JA POHJA- JA KALLIORAKENTEET OLEVAT RAKENTEET JA RAKENNUSOSAT Poistettava, siirrettävä ja suojattava kasvillisuus Poistettava kasvillisuus Poistettavat hyötypuut Poistettavat, siirrettävät ja suojattavat rakenteet Poistettavat ja siirrettävät maa- ja pengerrakenteet Poistettavat pintamaat Asfalttipäällysteen poisto PERUSTUSRAKENTEET Arinarakenteet Kiviainesarina POHJARAKENTEET Kuivatusrakenteet Salaojat MAALEIKKAUKSET JA -KAIVANNOT Maaleikkaukset Maakaivannot KALLIOLEIKKAUKSET, -KAIVANNOT JA TUNNELIT Kallioavoleikkaus Kalliokanaalit, -syvennykset ja kuopat MAAPENKEREET, PADOT JA TÄYTÖT Kaivantojen täytöt Asennusalustat Alkutäytöt Lopputäytöt Johtokaivantojen virtaussulut PÄÄLLYS- JA PINTARAKENTEET PÄÄLLYSRAKENTEEN OSAT Suodatinrakenteet Suodatinkerros Suodatinkankaat Jakavat kerrokset, eristys- ja välikerrokset Jakavat kerrokset Kantavat kerrokset Sitomattomat kantavat kerrokset Päällysteet ja pintarakenteet Asfalttibetoni (AB) ja sidekerroksen asfalttibetoni (ABS) Betonikivipäällysteet Kenttäkiveykset Siirtymärakenteet Siirtymäkiilat REUNATUET, KOURUT, ASKELMAT JA MUURIT Reunatuet, kourut, askelmat ja muurit Valettavat reunatuet KASVILLISUUSRAKENTEET 9

3 KOKEMÄEN KAUPUNKI 3(12) Nurmi- ja niittyverhoukset Kylvönurmikot Nurmikoiden kasvualusta Istutukset Pensaat ja köynnökset Pensas- ja köynnösistutusten alusta JÄRJESTELMÄT VESIHUOLLON JÄRJESTELMÄT Jätevesiviemärit Jätevesiviemärit(viettoviemäri) muovista Jätevesikaivot muovista Hulevesiviemärit Hulevesiviemärien(viettoviemäri) muovista Hulevesikaivot muovista Vesijohdot Vesijohdot muovista Vesijohdon laitteet TURVALLISUUSRAKENTEET JA OPASTUSJÄRJESTELMÄT Opastus- ja ohjausjärjestelmät Liikennemerkit Tiemerkinnät TURVALLISUUSRAKENTEET JA OPASTUSJÄRJESTELMÄT Valaistusrakenteet 11

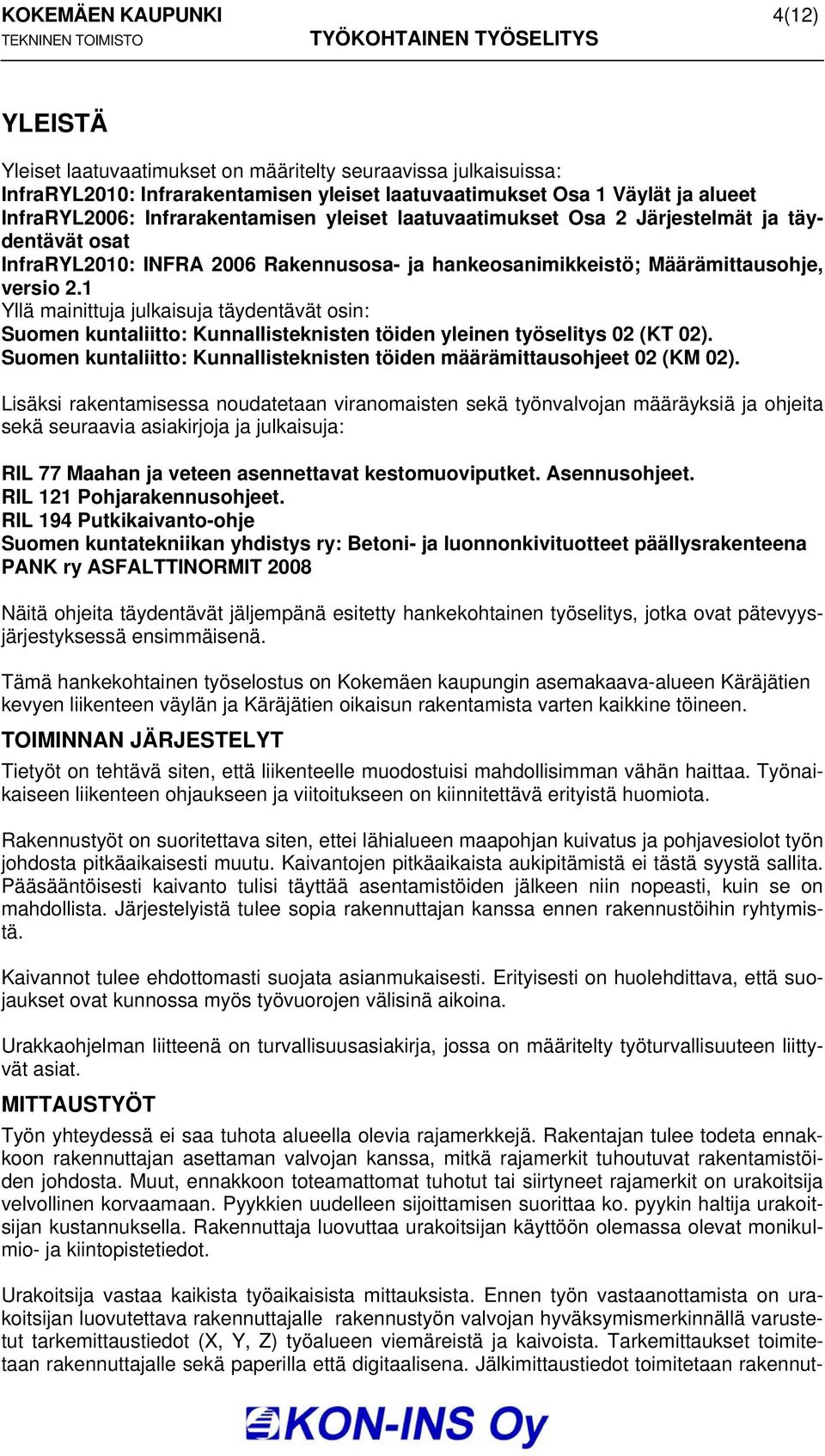

4 KOKEMÄEN KAUPUNKI 4(12) YLEISTÄ Yleiset laatuvaatimukset on määritelty seuraavissa julkaisuissa: InfraRYL2010: Infrarakentamisen yleiset laatuvaatimukset Osa 1 Väylät ja alueet InfraRYL2006: Infrarakentamisen yleiset laatuvaatimukset Osa 2 Järjestelmät ja täydentävät osat InfraRYL2010: INFRA 2006 Rakennusosa- ja hankeosanimikkeistö; Määrämittausohje, versio 2.1 Yllä mainittuja julkaisuja täydentävät osin: Suomen kuntaliitto: Kunnallisteknisten töiden yleinen työselitys 02 (KT 02). Suomen kuntaliitto: Kunnallisteknisten töiden määrämittausohjeet 02 (KM 02). Lisäksi rakentamisessa noudatetaan viranomaisten sekä työnvalvojan määräyksiä ja ohjeita sekä seuraavia asiakirjoja ja julkaisuja: RIL 77 Maahan ja veteen asennettavat kestomuoviputket. Asennusohjeet. RIL 121 Pohjarakennusohjeet. RIL 194 Putkikaivanto-ohje Suomen kuntatekniikan yhdistys ry: Betoni- ja luonnonkivituotteet päällysrakenteena PANK ry ASFALTTINORMIT 2008 Näitä ohjeita täydentävät jäljempänä esitetty hankekohtainen työselitys, jotka ovat pätevyysjärjestyksessä ensimmäisenä. Tämä hankekohtainen työselostus on Kokemäen kaupungin asemakaava-alueen Käräjätien kevyen liikenteen väylän ja Käräjätien oikaisun rakentamista varten kaikkine töineen. TOIMINNAN JÄRJESTELYT Tietyöt on tehtävä siten, että liikenteelle muodostuisi mahdollisimman vähän haittaa. Työnaikaiseen liikenteen ohjaukseen ja viitoitukseen on kiinnitettävä erityistä huomiota. Rakennustyöt on suoritettava siten, ettei lähialueen maapohjan kuivatus ja pohjavesiolot työn johdosta pitkäaikaisesti muutu. Kaivantojen pitkäaikaista aukipitämistä ei tästä syystä sallita. Pääsääntöisesti kaivanto tulisi täyttää asentamistöiden jälkeen niin nopeasti, kuin se on mahdollista. Järjestelyistä tulee sopia rakennuttajan kanssa ennen rakennustöihin ryhtymistä. Kaivannot tulee ehdottomasti suojata asianmukaisesti. Erityisesti on huolehdittava, että suojaukset ovat kunnossa myös työvuorojen välisinä aikoina. Urakkaohjelman liitteenä on turvallisuusasiakirja, jossa on määritelty työturvallisuuteen liittyvät asiat. MITTAUSTYÖT Työn yhteydessä ei saa tuhota alueella olevia rajamerkkejä. Rakentajan tulee todeta ennakkoon rakennuttajan asettaman valvojan kanssa, mitkä rajamerkit tuhoutuvat rakentamistöiden johdosta. Muut, ennakkoon toteamattomat tuhotut tai siirtyneet rajamerkit on urakoitsija velvollinen korvaamaan. Pyykkien uudelleen sijoittamisen suorittaa ko. pyykin haltija urakoitsijan kustannuksella. Rakennuttaja luovuttaa urakoitsijan käyttöön olemassa olevat monikulmio- ja kiintopistetiedot. Urakoitsija vastaa kaikista työaikaisista mittauksista. Ennen työn vastaanottamista on urakoitsijan luovutettava rakennuttajalle rakennustyön valvojan hyväksymismerkinnällä varustetut tarkemittaustiedot (X, Y, Z) työalueen viemäreistä ja kaivoista. Tarkemittaukset toimitetaan rakennuttajalle sekä paperilla että digitaalisena. Jälkimittaustiedot toimitetaan rakennut-

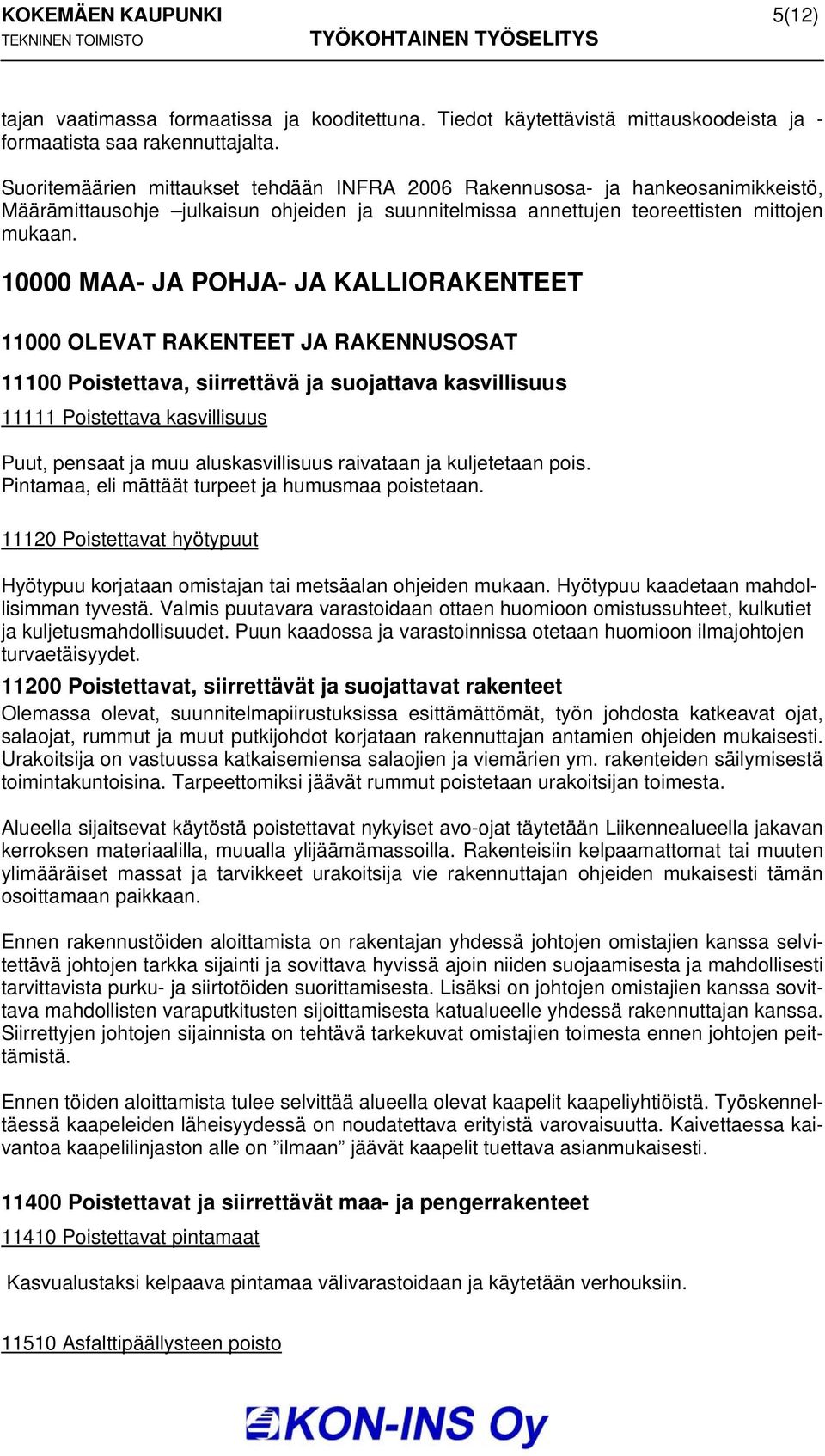

5 KOKEMÄEN KAUPUNKI 5(12) tajan vaatimassa formaatissa ja kooditettuna. Tiedot käytettävistä mittauskoodeista ja - formaatista saa rakennuttajalta. Suoritemäärien mittaukset tehdään INFRA 2006 Rakennusosa- ja hankeosanimikkeistö, Määrämittausohje julkaisun ohjeiden ja suunnitelmissa annettujen teoreettisten mittojen mukaan MAA- JA POHJA- JA KALLIORAKENTEET OLEVAT RAKENTEET JA RAKENNUSOSAT Poistettava, siirrettävä ja suojattava kasvillisuus Poistettava kasvillisuus Puut, pensaat ja muu aluskasvillisuus raivataan ja kuljetetaan pois. Pintamaa, eli mättäät turpeet ja humusmaa poistetaan Poistettavat hyötypuut Hyötypuu korjataan omistajan tai metsäalan ohjeiden mukaan. Hyötypuu kaadetaan mahdollisimman tyvestä. Valmis puutavara varastoidaan ottaen huomioon omistussuhteet, kulkutiet ja kuljetusmahdollisuudet. Puun kaadossa ja varastoinnissa otetaan huomioon ilmajohtojen turvaetäisyydet Poistettavat, siirrettävät ja suojattavat rakenteet Olemassa olevat, suunnitelmapiirustuksissa esittämättömät, työn johdosta katkeavat ojat, salaojat, rummut ja muut putkijohdot korjataan rakennuttajan antamien ohjeiden mukaisesti. Urakoitsija on vastuussa katkaisemiensa salaojien ja viemärien ym. rakenteiden säilymisestä toimintakuntoisina. Tarpeettomiksi jäävät rummut poistetaan urakoitsijan toimesta. Alueella sijaitsevat käytöstä poistettavat nykyiset avo-ojat täytetään Liikennealueella jakavan kerroksen materiaalilla, muualla ylijäämämassoilla. Rakenteisiin kelpaamattomat tai muuten ylimääräiset massat ja tarvikkeet urakoitsija vie rakennuttajan ohjeiden mukaisesti tämän osoittamaan paikkaan. Ennen rakennustöiden aloittamista on rakentajan yhdessä johtojen omistajien kanssa selvitettävä johtojen tarkka sijainti ja sovittava hyvissä ajoin niiden suojaamisesta ja mahdollisesti tarvittavista purku- ja siirtotöiden suorittamisesta. Lisäksi on johtojen omistajien kanssa sovittava mahdollisten varaputkitusten sijoittamisesta katualueelle yhdessä rakennuttajan kanssa. Siirrettyjen johtojen sijainnista on tehtävä tarkekuvat omistajien toimesta ennen johtojen peittämistä. Ennen töiden aloittamista tulee selvittää alueella olevat kaapelit kaapeliyhtiöistä. Työskenneltäessä kaapeleiden läheisyydessä on noudatettava erityistä varovaisuutta. Kaivettaessa kaivantoa kaapelilinjaston alle on ilmaan jäävät kaapelit tuettava asianmukaisesti Poistettavat ja siirrettävät maa- ja pengerrakenteet Poistettavat pintamaat Kasvualustaksi kelpaava pintamaa välivarastoidaan ja käytetään verhouksiin Asfalttipäällysteen poisto

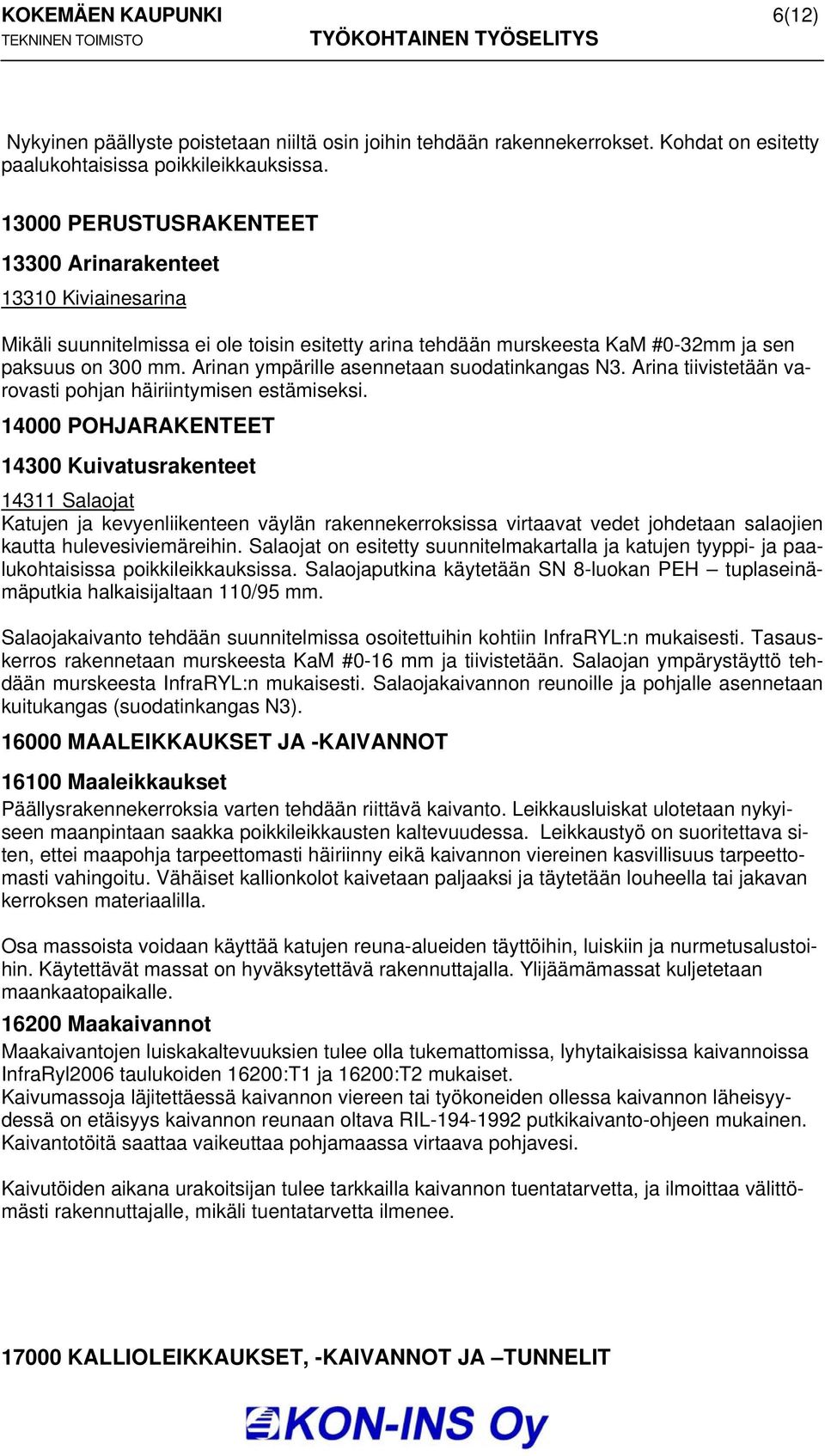

6 KOKEMÄEN KAUPUNKI 6(12) Nykyinen päällyste poistetaan niiltä osin joihin tehdään rakennekerrokset. Kohdat on esitetty paalukohtaisissa poikkileikkauksissa PERUSTUSRAKENTEET Arinarakenteet Kiviainesarina Mikäli suunnitelmissa ei ole toisin esitetty arina tehdään murskeesta KaM #0-32mm ja sen paksuus on 300 mm. Arinan ympärille asennetaan suodatinkangas N3. Arina tiivistetään varovasti pohjan häiriintymisen estämiseksi POHJARAKENTEET Kuivatusrakenteet Salaojat Katujen ja kevyenliikenteen väylän rakennekerroksissa virtaavat vedet johdetaan salaojien kautta hulevesiviemäreihin. Salaojat on esitetty suunnitelmakartalla ja katujen tyyppi- ja paalukohtaisissa poikkileikkauksissa. Salaojaputkina käytetään SN 8-luokan PEH tuplaseinämäputkia halkaisijaltaan 110/95 mm. Salaojakaivanto tehdään suunnitelmissa osoitettuihin kohtiin InfraRYL:n mukaisesti. Tasauskerros rakennetaan murskeesta KaM #0-16 mm ja tiivistetään. Salaojan ympärystäyttö tehdään murskeesta InfraRYL:n mukaisesti. Salaojakaivannon reunoille ja pohjalle asennetaan kuitukangas (suodatinkangas N3) MAALEIKKAUKSET JA -KAIVANNOT Maaleikkaukset Päällysrakennekerroksia varten tehdään riittävä kaivanto. Leikkausluiskat ulotetaan nykyiseen maanpintaan saakka poikkileikkausten kaltevuudessa. Leikkaustyö on suoritettava siten, ettei maapohja tarpeettomasti häiriinny eikä kaivannon viereinen kasvillisuus tarpeettomasti vahingoitu. Vähäiset kallionkolot kaivetaan paljaaksi ja täytetään louheella tai jakavan kerroksen materiaalilla. Osa massoista voidaan käyttää katujen reuna-alueiden täyttöihin, luiskiin ja nurmetusalustoihin. Käytettävät massat on hyväksytettävä rakennuttajalla. Ylijäämämassat kuljetetaan maankaatopaikalle Maakaivannot Maakaivantojen luiskakaltevuuksien tulee olla tukemattomissa, lyhytaikaisissa kaivannoissa InfraRyl2006 taulukoiden 16200:T1 ja 16200:T2 mukaiset. Kaivumassoja läjitettäessä kaivannon viereen tai työkoneiden ollessa kaivannon läheisyydessä on etäisyys kaivannon reunaan oltava RIL putkikaivanto-ohjeen mukainen. Kaivantotöitä saattaa vaikeuttaa pohjamaassa virtaava pohjavesi. Kaivutöiden aikana urakoitsijan tulee tarkkailla kaivannon tuentatarvetta, ja ilmoittaa välittömästi rakennuttajalle, mikäli tuentatarvetta ilmenee KALLIOLEIKKAUKSET, -KAIVANNOT JA TUNNELIT

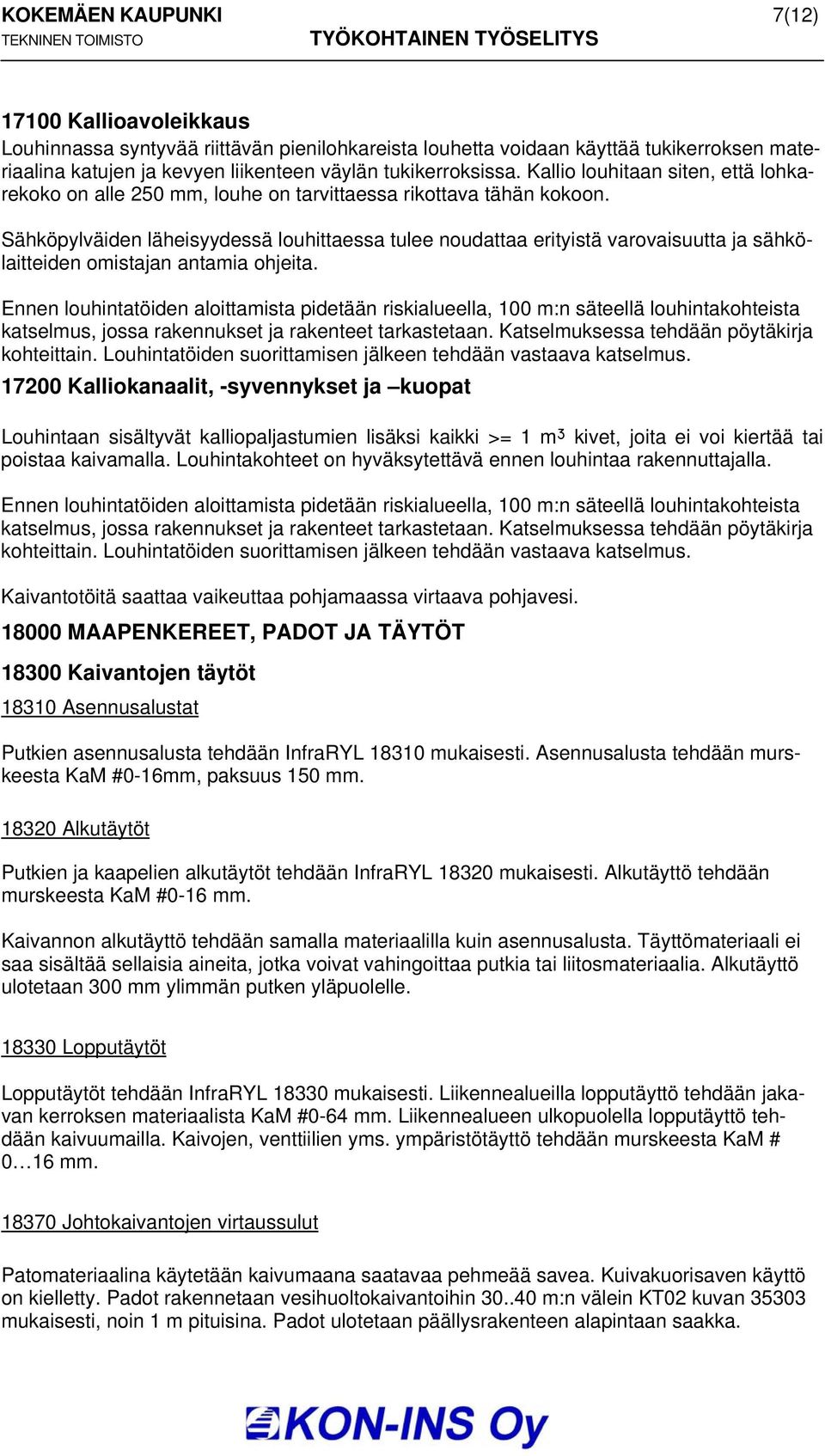

7 KOKEMÄEN KAUPUNKI 7(12) Kallioavoleikkaus Louhinnassa syntyvää riittävän pienilohkareista louhetta voidaan käyttää tukikerroksen materiaalina katujen ja kevyen liikenteen väylän tukikerroksissa. Kallio louhitaan siten, että lohkarekoko on alle 250 mm, louhe on tarvittaessa rikottava tähän kokoon. Sähköpylväiden läheisyydessä louhittaessa tulee noudattaa erityistä varovaisuutta ja sähkölaitteiden omistajan antamia ohjeita. Ennen louhintatöiden aloittamista pidetään riskialueella, 100 m:n säteellä louhintakohteista katselmus, jossa rakennukset ja rakenteet tarkastetaan. Katselmuksessa tehdään pöytäkirja kohteittain. Louhintatöiden suorittamisen jälkeen tehdään vastaava katselmus Kalliokanaalit, -syvennykset ja kuopat Louhintaan sisältyvät kalliopaljastumien lisäksi kaikki >= 1 m³ kivet, joita ei voi kiertää tai poistaa kaivamalla. Louhintakohteet on hyväksytettävä ennen louhintaa rakennuttajalla. Ennen louhintatöiden aloittamista pidetään riskialueella, 100 m:n säteellä louhintakohteista katselmus, jossa rakennukset ja rakenteet tarkastetaan. Katselmuksessa tehdään pöytäkirja kohteittain. Louhintatöiden suorittamisen jälkeen tehdään vastaava katselmus. Kaivantotöitä saattaa vaikeuttaa pohjamaassa virtaava pohjavesi MAAPENKEREET, PADOT JA TÄYTÖT Kaivantojen täytöt Asennusalustat Putkien asennusalusta tehdään InfraRYL mukaisesti. Asennusalusta tehdään murskeesta KaM #0-16mm, paksuus 150 mm Alkutäytöt Putkien ja kaapelien alkutäytöt tehdään InfraRYL mukaisesti. Alkutäyttö tehdään murskeesta KaM #0-16 mm. Kaivannon alkutäyttö tehdään samalla materiaalilla kuin asennusalusta. Täyttömateriaali ei saa sisältää sellaisia aineita, jotka voivat vahingoittaa putkia tai liitosmateriaalia. Alkutäyttö ulotetaan 300 mm ylimmän putken yläpuolelle Lopputäytöt Lopputäytöt tehdään InfraRYL mukaisesti. Liikennealueilla lopputäyttö tehdään jakavan kerroksen materiaalista KaM #0-64 mm. Liikennealueen ulkopuolella lopputäyttö tehdään kaivuumailla. Kaivojen, venttiilien yms. ympäristötäyttö tehdään murskeesta KaM # 0 16 mm Johtokaivantojen virtaussulut Patomateriaalina käytetään kaivumaana saatavaa pehmeää savea. Kuivakuorisaven käyttö on kielletty. Padot rakennetaan vesihuoltokaivantoihin m:n välein KT02 kuvan mukaisesti, noin 1 m pituisina. Padot ulotetaan päällysrakenteen alapintaan saakka.

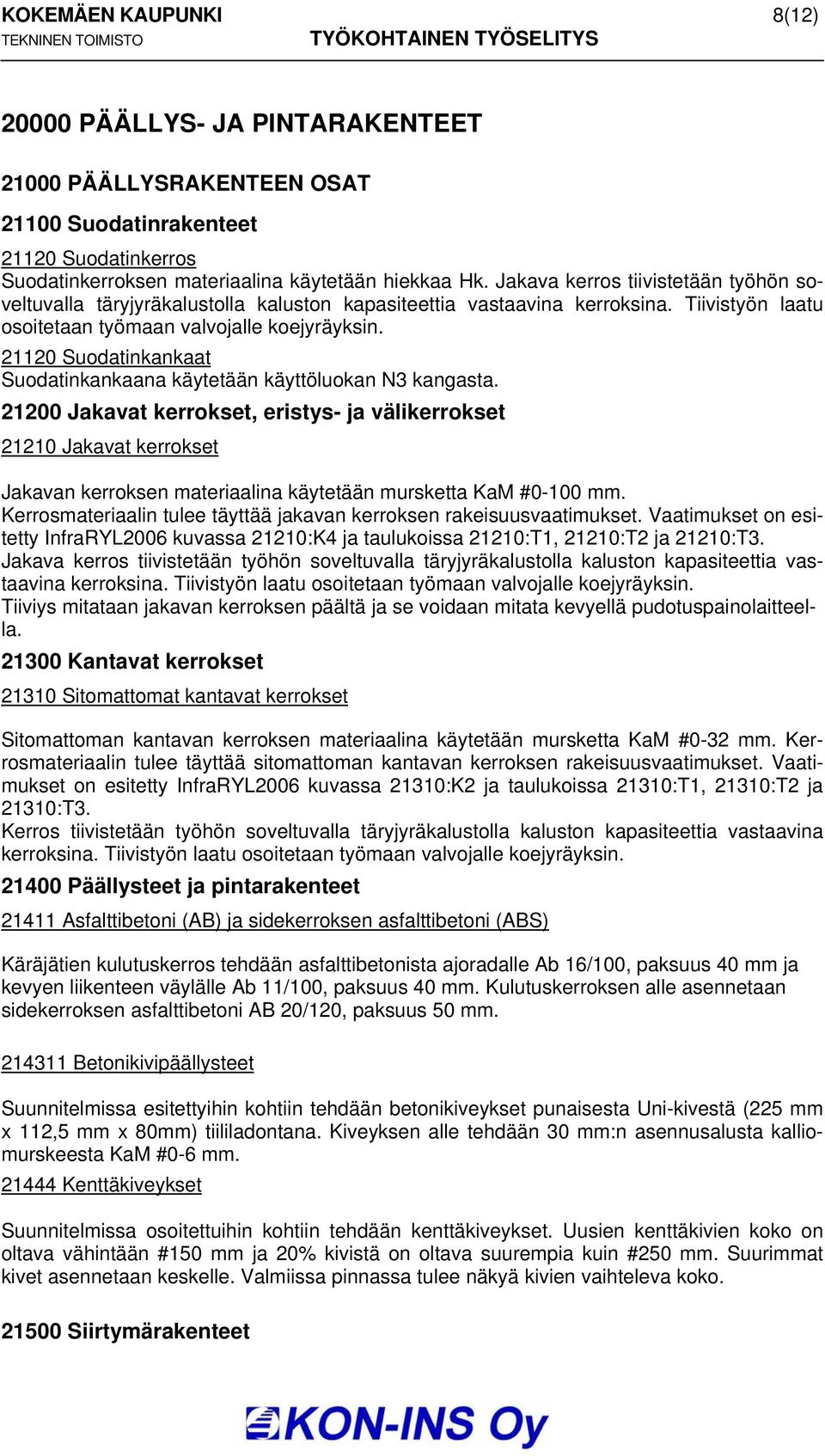

8 KOKEMÄEN KAUPUNKI 8(12) PÄÄLLYS- JA PINTARAKENTEET PÄÄLLYSRAKENTEEN OSAT Suodatinrakenteet Suodatinkerros Suodatinkerroksen materiaalina käytetään hiekkaa Hk. Jakava kerros tiivistetään työhön soveltuvalla täryjyräkalustolla kaluston kapasiteettia vastaavina kerroksina. Tiivistyön laatu osoitetaan työmaan valvojalle koejyräyksin Suodatinkankaat Suodatinkankaana käytetään käyttöluokan N3 kangasta Jakavat kerrokset, eristys- ja välikerrokset Jakavat kerrokset Jakavan kerroksen materiaalina käytetään mursketta KaM #0-100 mm. Kerrosmateriaalin tulee täyttää jakavan kerroksen rakeisuusvaatimukset. Vaatimukset on esitetty InfraRYL2006 kuvassa 21210:K4 ja taulukoissa 21210:T1, 21210:T2 ja 21210:T3. Jakava kerros tiivistetään työhön soveltuvalla täryjyräkalustolla kaluston kapasiteettia vastaavina kerroksina. Tiivistyön laatu osoitetaan työmaan valvojalle koejyräyksin. Tiiviys mitataan jakavan kerroksen päältä ja se voidaan mitata kevyellä pudotuspainolaitteella Kantavat kerrokset Sitomattomat kantavat kerrokset Sitomattoman kantavan kerroksen materiaalina käytetään mursketta KaM #0-32 mm. Kerrosmateriaalin tulee täyttää sitomattoman kantavan kerroksen rakeisuusvaatimukset. Vaatimukset on esitetty InfraRYL2006 kuvassa 21310:K2 ja taulukoissa 21310:T1, 21310:T2 ja 21310:T3. Kerros tiivistetään työhön soveltuvalla täryjyräkalustolla kaluston kapasiteettia vastaavina kerroksina. Tiivistyön laatu osoitetaan työmaan valvojalle koejyräyksin Päällysteet ja pintarakenteet Asfalttibetoni (AB) ja sidekerroksen asfalttibetoni (ABS) Käräjätien kulutuskerros tehdään asfalttibetonista ajoradalle Ab 16/100, paksuus 40 mm ja kevyen liikenteen väylälle Ab 11/100, paksuus 40 mm. Kulutuskerroksen alle asennetaan sidekerroksen asfalttibetoni AB 20/120, paksuus 50 mm Betonikivipäällysteet Suunnitelmissa esitettyihin kohtiin tehdään betonikiveykset punaisesta Uni-kivestä (225 mm x 112,5 mm x 80mm) tiililadontana. Kiveyksen alle tehdään 30 mm:n asennusalusta kalliomurskeesta KaM #0-6 mm Kenttäkiveykset Suunnitelmissa osoitettuihin kohtiin tehdään kenttäkiveykset. Uusien kenttäkivien koko on oltava vähintään #150 mm ja 20% kivistä on oltava suurempia kuin #250 mm. Suurimmat kivet asennetaan keskelle. Valmiissa pinnassa tulee näkyä kivien vaihteleva koko Siirtymärakenteet

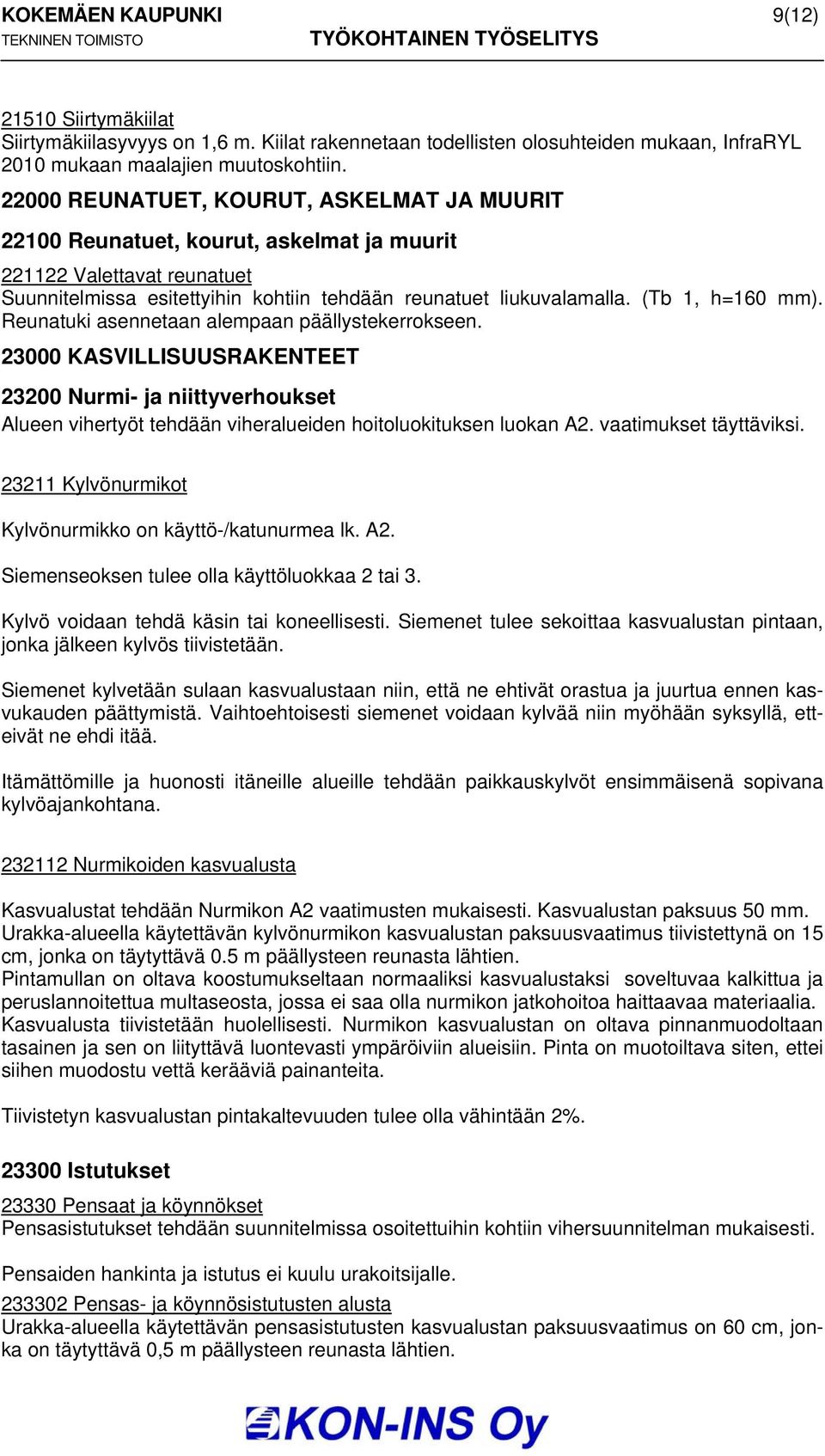

9 KOKEMÄEN KAUPUNKI 9(12) Siirtymäkiilat Siirtymäkiilasyvyys on 1,6 m. Kiilat rakennetaan todellisten olosuhteiden mukaan, InfraRYL 2010 mukaan maalajien muutoskohtiin REUNATUET, KOURUT, ASKELMAT JA MUURIT Reunatuet, kourut, askelmat ja muurit Valettavat reunatuet Suunnitelmissa esitettyihin kohtiin tehdään reunatuet liukuvalamalla. (Tb 1, h=160 mm). Reunatuki asennetaan alempaan päällystekerrokseen KASVILLISUUSRAKENTEET Nurmi- ja niittyverhoukset Alueen vihertyöt tehdään viheralueiden hoitoluokituksen luokan A2. vaatimukset täyttäviksi Kylvönurmikot Kylvönurmikko on käyttö-/katunurmea lk. A2. Siemenseoksen tulee olla käyttöluokkaa 2 tai 3. Kylvö voidaan tehdä käsin tai koneellisesti. Siemenet tulee sekoittaa kasvualustan pintaan, jonka jälkeen kylvös tiivistetään. Siemenet kylvetään sulaan kasvualustaan niin, että ne ehtivät orastua ja juurtua ennen kasvukauden päättymistä. Vaihtoehtoisesti siemenet voidaan kylvää niin myöhään syksyllä, etteivät ne ehdi itää. Itämättömille ja huonosti itäneille alueille tehdään paikkauskylvöt ensimmäisenä sopivana kylvöajankohtana Nurmikoiden kasvualusta Kasvualustat tehdään Nurmikon A2 vaatimusten mukaisesti. Kasvualustan paksuus 50 mm. Urakka-alueella käytettävän kylvönurmikon kasvualustan paksuusvaatimus tiivistettynä on 15 cm, jonka on täytyttävä 0.5 m päällysteen reunasta lähtien. Pintamullan on oltava koostumukseltaan normaaliksi kasvualustaksi soveltuvaa kalkittua ja peruslannoitettua multaseosta, jossa ei saa olla nurmikon jatkohoitoa haittaavaa materiaalia. Kasvualusta tiivistetään huolellisesti. Nurmikon kasvualustan on oltava pinnanmuodoltaan tasainen ja sen on liityttävä luontevasti ympäröiviin alueisiin. Pinta on muotoiltava siten, ettei siihen muodostu vettä kerääviä painanteita. Tiivistetyn kasvualustan pintakaltevuuden tulee olla vähintään 2% Istutukset Pensaat ja köynnökset Pensasistutukset tehdään suunnitelmissa osoitettuihin kohtiin vihersuunnitelman mukaisesti. Pensaiden hankinta ja istutus ei kuulu urakoitsijalle Pensas- ja köynnösistutusten alusta Urakka-alueella käytettävän pensasistutusten kasvualustan paksuusvaatimus on 60 cm, jonka on täytyttävä 0,5 m päällysteen reunasta lähtien.

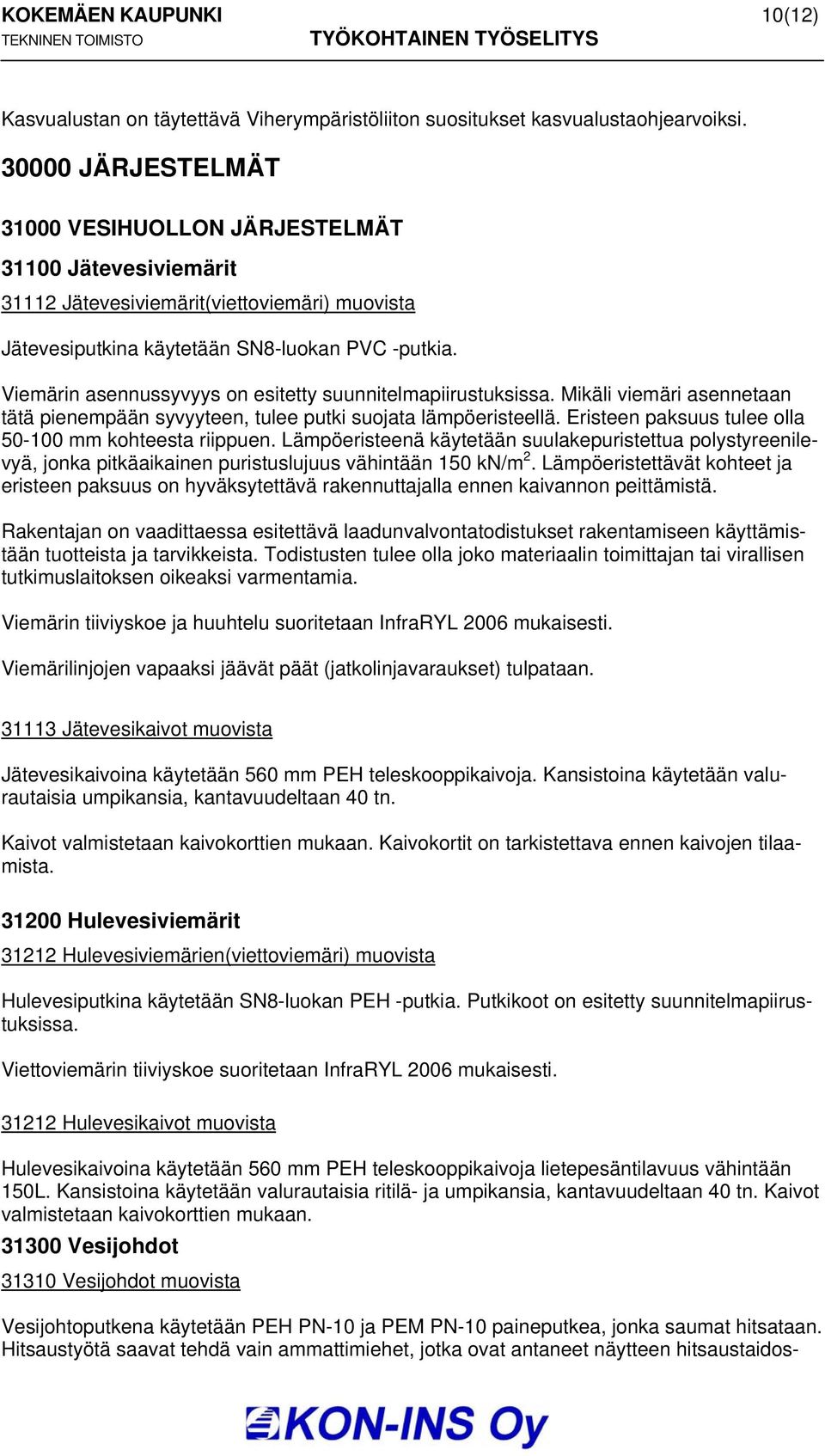

10 KOKEMÄEN KAUPUNKI 10(12) Kasvualustan on täytettävä Viherympäristöliiton suositukset kasvualustaohjearvoiksi JÄRJESTELMÄT VESIHUOLLON JÄRJESTELMÄT Jätevesiviemärit Jätevesiviemärit(viettoviemäri) muovista Jätevesiputkina käytetään SN8-luokan PVC -putkia. Viemärin asennussyvyys on esitetty suunnitelmapiirustuksissa. Mikäli viemäri asennetaan tätä pienempään syvyyteen, tulee putki suojata lämpöeristeellä. Eristeen paksuus tulee olla mm kohteesta riippuen. Lämpöeristeenä käytetään suulakepuristettua polystyreenilevyä, jonka pitkäaikainen puristuslujuus vähintään 150 kn/m 2. Lämpöeristettävät kohteet ja eristeen paksuus on hyväksytettävä rakennuttajalla ennen kaivannon peittämistä. Rakentajan on vaadittaessa esitettävä laadunvalvontatodistukset rakentamiseen käyttämistään tuotteista ja tarvikkeista. Todistusten tulee olla joko materiaalin toimittajan tai virallisen tutkimuslaitoksen oikeaksi varmentamia. Viemärin tiiviyskoe ja huuhtelu suoritetaan InfraRYL 2006 mukaisesti. Viemärilinjojen vapaaksi jäävät päät (jatkolinjavaraukset) tulpataan Jätevesikaivot muovista Jätevesikaivoina käytetään 560 mm PEH teleskooppikaivoja. Kansistoina käytetään valurautaisia umpikansia, kantavuudeltaan 40 tn. Kaivot valmistetaan kaivokorttien mukaan. Kaivokortit on tarkistettava ennen kaivojen tilaamista Hulevesiviemärit Hulevesiviemärien(viettoviemäri) muovista Hulevesiputkina käytetään SN8-luokan PEH -putkia. Putkikoot on esitetty suunnitelmapiirustuksissa. Viettoviemärin tiiviyskoe suoritetaan InfraRYL 2006 mukaisesti Hulevesikaivot muovista Hulevesikaivoina käytetään 560 mm PEH teleskooppikaivoja lietepesäntilavuus vähintään 150L. Kansistoina käytetään valurautaisia ritilä- ja umpikansia, kantavuudeltaan 40 tn. Kaivot valmistetaan kaivokorttien mukaan Vesijohdot Vesijohdot muovista Vesijohtoputkena käytetään PEH PN-10 ja PEM PN-10 paineputkea, jonka saumat hitsataan. Hitsaustyötä saavat tehdä vain ammattimiehet, jotka ovat antaneet näytteen hitsaustaidos-

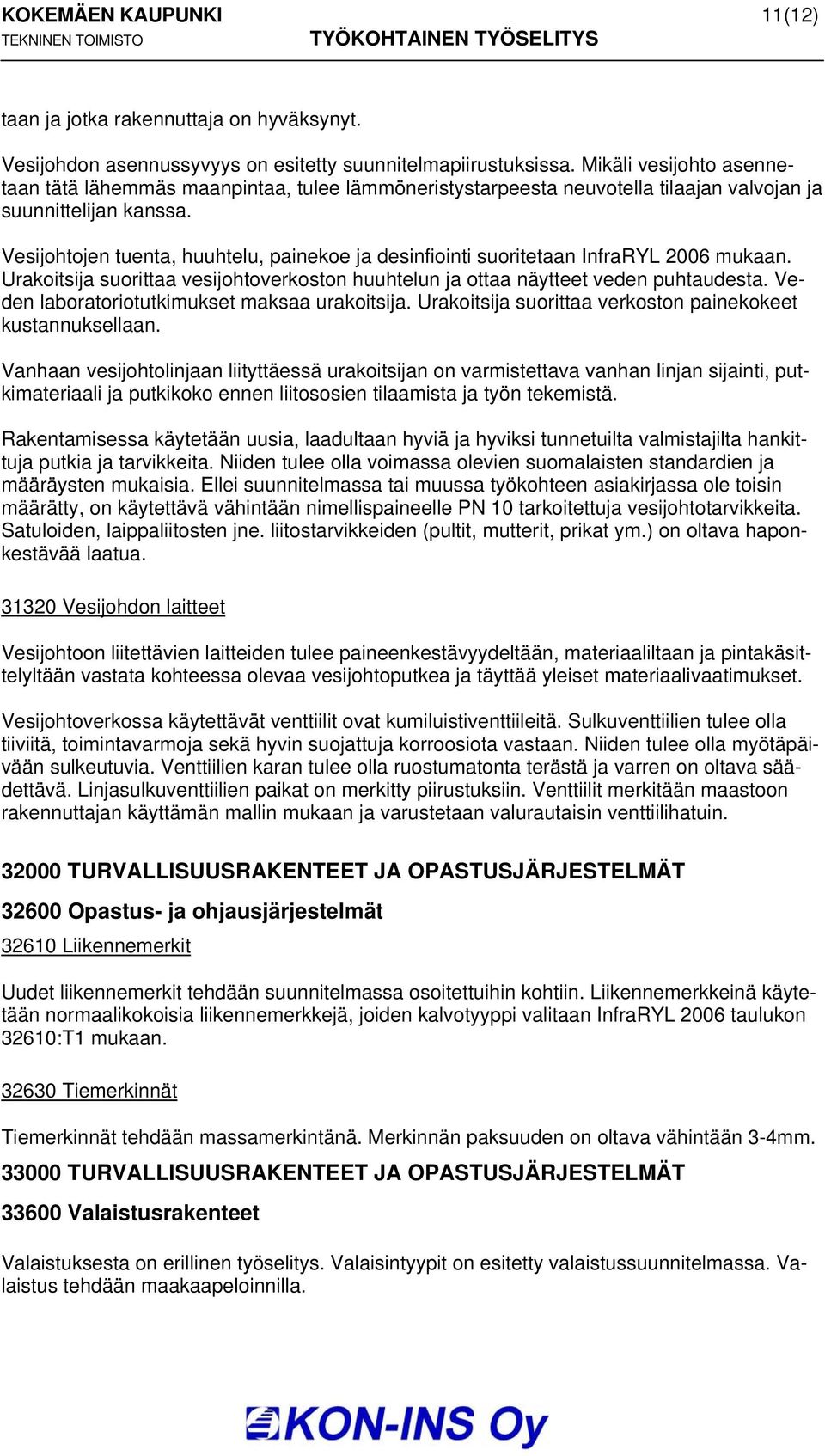

11 KOKEMÄEN KAUPUNKI 11(12) taan ja jotka rakennuttaja on hyväksynyt. Vesijohdon asennussyvyys on esitetty suunnitelmapiirustuksissa. Mikäli vesijohto asennetaan tätä lähemmäs maanpintaa, tulee lämmöneristystarpeesta neuvotella tilaajan valvojan ja suunnittelijan kanssa. Vesijohtojen tuenta, huuhtelu, painekoe ja desinfiointi suoritetaan InfraRYL 2006 mukaan. Urakoitsija suorittaa vesijohtoverkoston huuhtelun ja ottaa näytteet veden puhtaudesta. Veden laboratoriotutkimukset maksaa urakoitsija. Urakoitsija suorittaa verkoston painekokeet kustannuksellaan. Vanhaan vesijohtolinjaan liityttäessä urakoitsijan on varmistettava vanhan linjan sijainti, putkimateriaali ja putkikoko ennen liitososien tilaamista ja työn tekemistä. Rakentamisessa käytetään uusia, laadultaan hyviä ja hyviksi tunnetuilta valmistajilta hankittuja putkia ja tarvikkeita. Niiden tulee olla voimassa olevien suomalaisten standardien ja määräysten mukaisia. Ellei suunnitelmassa tai muussa työkohteen asiakirjassa ole toisin määrätty, on käytettävä vähintään nimellispaineelle PN 10 tarkoitettuja vesijohtotarvikkeita. Satuloiden, laippaliitosten jne. liitostarvikkeiden (pultit, mutterit, prikat ym.) on oltava haponkestävää laatua Vesijohdon laitteet Vesijohtoon liitettävien laitteiden tulee paineenkestävyydeltään, materiaaliltaan ja pintakäsittelyltään vastata kohteessa olevaa vesijohtoputkea ja täyttää yleiset materiaalivaatimukset. Vesijohtoverkossa käytettävät venttiilit ovat kumiluistiventtiileitä. Sulkuventtiilien tulee olla tiiviitä, toimintavarmoja sekä hyvin suojattuja korroosiota vastaan. Niiden tulee olla myötäpäivään sulkeutuvia. Venttiilien karan tulee olla ruostumatonta terästä ja varren on oltava säädettävä. Linjasulkuventtiilien paikat on merkitty piirustuksiin. Venttiilit merkitään maastoon rakennuttajan käyttämän mallin mukaan ja varustetaan valurautaisin venttiilihatuin TURVALLISUUSRAKENTEET JA OPASTUSJÄRJESTELMÄT Opastus- ja ohjausjärjestelmät Liikennemerkit Uudet liikennemerkit tehdään suunnitelmassa osoitettuihin kohtiin. Liikennemerkkeinä käytetään normaalikokoisia liikennemerkkejä, joiden kalvotyyppi valitaan InfraRYL 2006 taulukon 32610:T1 mukaan Tiemerkinnät Tiemerkinnät tehdään massamerkintänä. Merkinnän paksuuden on oltava vähintään 3-4mm TURVALLISUUSRAKENTEET JA OPASTUSJÄRJESTELMÄT Valaistusrakenteet Valaistuksesta on erillinen työselitys. Valaisintyypit on esitetty valaistussuunnitelmassa. Valaistus tehdään maakaapeloinnilla.

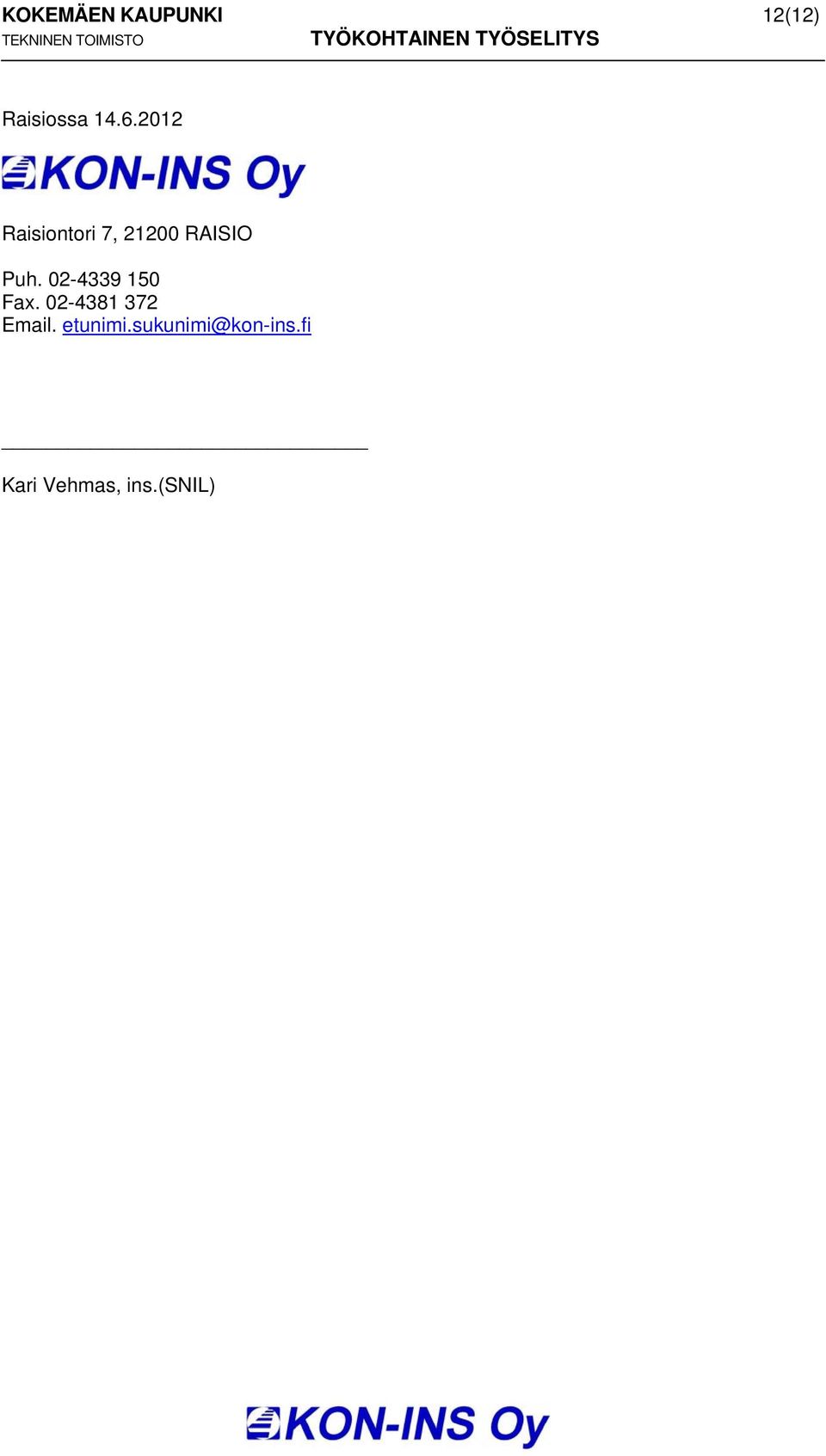

12 KOKEMÄEN KAUPUNKI 12(12) Raisiossa Raisiontori 7, RAISIO Puh Fax Kari Vehmas, ins.(snil)
