Urjalan kunta LÄHILIIKUNTAPAIKKA, RAKENNUSSUUNNITELMA. Työkohtainen työselitys Litterakohtainen osa InfraRYLn mukaan

Transkriptio

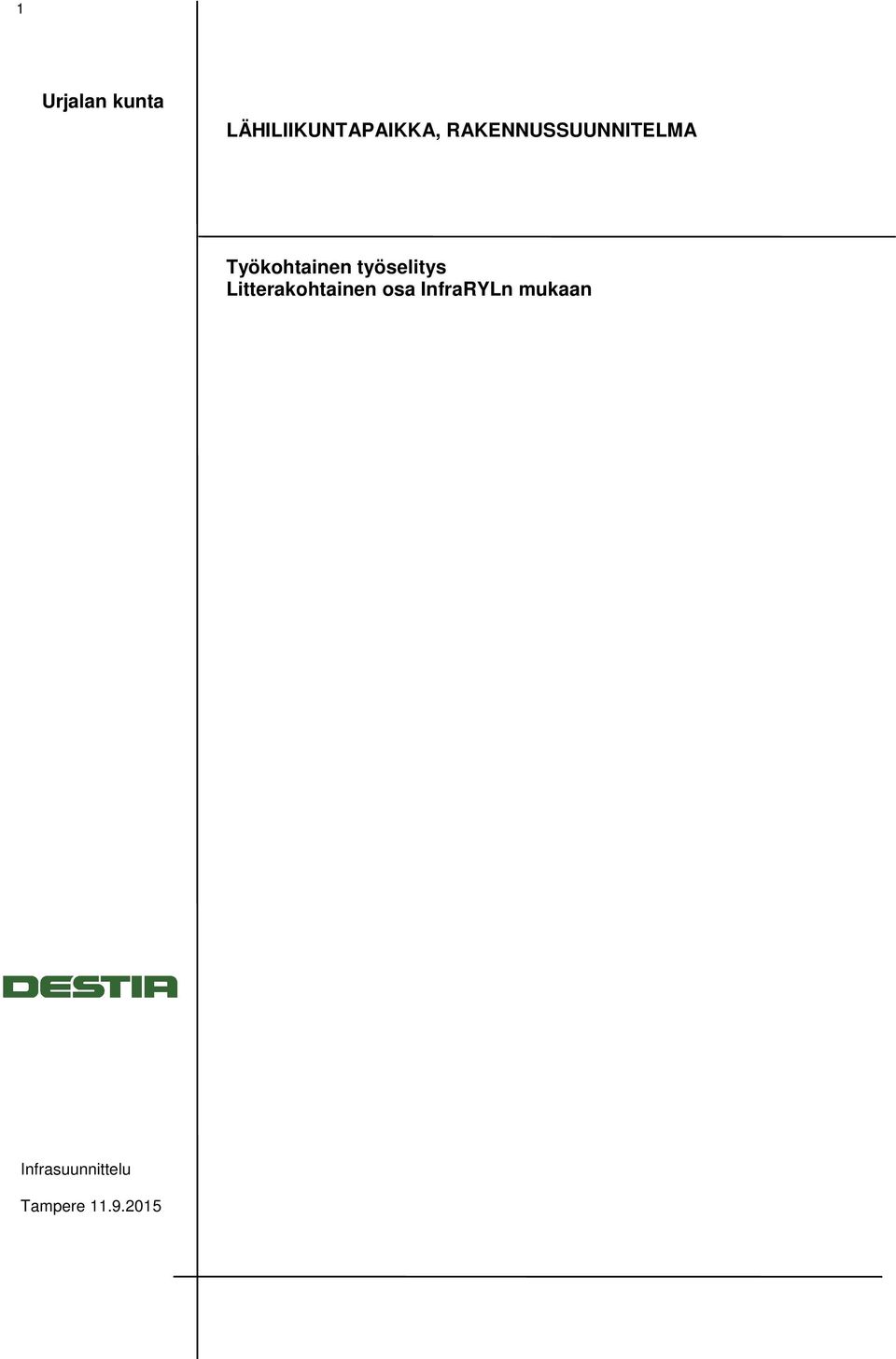

1 1 Urjalan kunta LÄHILIIKUNTAPAIKKA, RAKENNUSSUUNNITELMA Työkohtainen työselitys Litterakohtainen osa InfraRYLn mukaan Infrasuunnittelu Tampere

2 2 (7) 0 YLEISTÄ 01 Tilaaja Urjalan kunta Tampereentie URJALA Tekninen työnjohtaja Arto Heino puh Suunnittelija Destia Oy / Infrasuunnittelu Hatanpään valtatie 30 A PL 382, Tampere Projektinpäällikkö: Ilpo Miekka (Destia Oy), Suunnittelijat: Esa Palomäki (Destia Oy), Työn laajuus Töiden laajuus käy selville oheisista suunnitelmista ja tästä työselityksestä. 05 Noudatettavat asiakirjat Töissä noudatetaan tämän työselityksen ja suunnitelmapiirustuksien lisäksi InfraRYL Infrarakentamisen yleiset laatuvaatimukset julkaisussa määritettyjä ohjeita ja määräyksiä. Lisäksi noudatetaan seuraavia: Asfalttinormit 2011 RIL 194 Putkikaivanto-ohje 1992 Infra Tenniskentät ohjetiedosto Lait, asetukset, valtioneuvoston päätökset sekä niihin rinnastettavat julkisoikeudelliset määräykset 06 Monikulmio- ja korkeuspisteet Suunnitelmat ovat Gk24-koordinaattijärjestelmässä sekä N2000- korkeusjärjestelmässä.

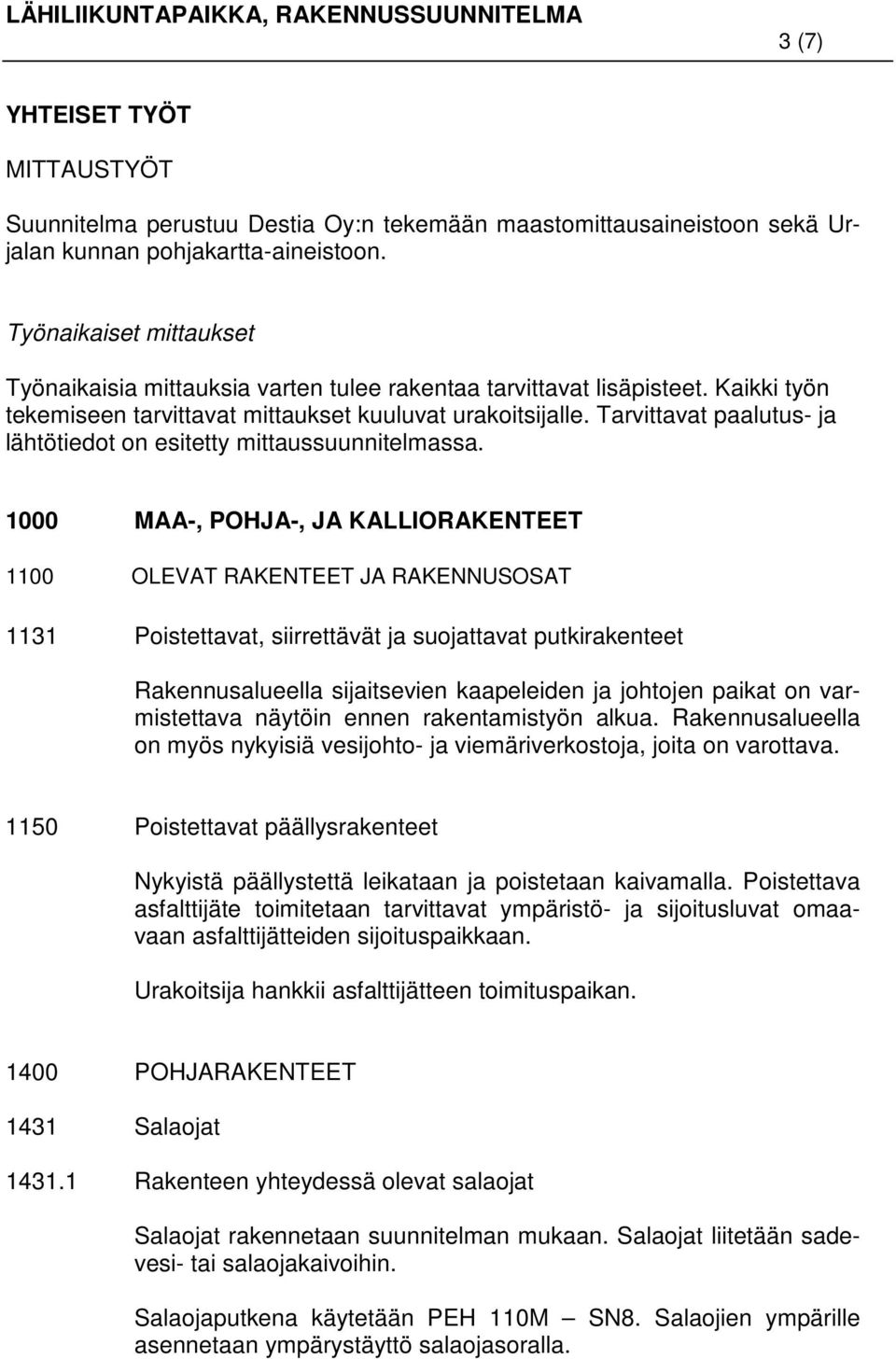

3 3 (7) YHTEISET TYÖT MITTAUSTYÖT Suunnitelma perustuu Destia Oy:n tekemään maastomittausaineistoon sekä Urjalan kunnan pohjakartta-aineistoon. Työnaikaiset mittaukset Työnaikaisia mittauksia varten tulee rakentaa tarvittavat lisäpisteet. Kaikki työn tekemiseen tarvittavat mittaukset kuuluvat urakoitsijalle. Tarvittavat paalutus- ja lähtötiedot on esitetty mittaussuunnitelmassa MAA-, POHJA-, JA KALLIORAKENTEET 1100 OLEVAT RAKENTEET JA RAKENNUSOSAT 1131 Poistettavat, siirrettävät ja suojattavat putkirakenteet Rakennusalueella sijaitsevien kaapeleiden ja johtojen paikat on varmistettava näytöin ennen rakentamistyön alkua. Rakennusalueella on myös nykyisiä vesijohto- ja viemäriverkostoja, joita on varottava Poistettavat päällysrakenteet Nykyistä päällystettä leikataan ja poistetaan kaivamalla. Poistettava asfalttijäte toimitetaan tarvittavat ympäristö- ja sijoitusluvat omaavaan asfalttijätteiden sijoituspaikkaan. Urakoitsija hankkii asfalttijätteen toimituspaikan POHJARAKENTEET 1431 Salaojat Rakenteen yhteydessä olevat salaojat Salaojat rakennetaan suunnitelman mukaan. Salaojat liitetään sadevesi- tai salaojakaivoihin. Salaojaputkena käytetään PEH 110M SN8. Salaojien ympärille asennetaan ympärystäyttö salaojasoralla.

4 4 (7) 1432 Salaojien tarkastuskaivot ja putket Salaojien tarkastuskaivoina käytetään Ø 400/315 mm muovikaivoja. Kaivot varustetaan kelluvilla valurautakansistoilla (40t). Kansistot sijoitetaan kentän päällystetylle (AB) osuudelle MAALEIKKAUKSET JA -KAIVANNOT 1610 Maaleikkaukset 1613 Maaleikkaus, erittelemätön Syntyvät leikkausmassat käytetään soveltuvilta osin rakenteisiin, luiskien täyttöihin ja maaston muotoiluun. Ylijäämämassat kuljetetaan tilaajan osoittamaan paikkaan Maakaivannot 1621 Putkikaivannot Maakaivannot tehdään julkaisun InfraRYL mukaan. Kaivannon seinämät luiskataan työteknisten seikkojen ja olosuhteiden edellyttämään kaltevuuteen edellä mainitun julkaisun mukaisesti. Tarvittaessa kaivannot tehdään tuettuina. Kaikkien työaikaisten tuentojen suunnittelu kuuluu urakoitsijalle. Putket perustetaan asennusalustan varaan. Johtokaivannon pohjan leveys on maakaivannossa vähintään 1,0 m. Täyttömaiden osalta on huolehdittava putkilinjan kohdan normien mukaisesta tiiveydestä PENKEREET, MAAPADOT JA TÄYTÖT 1830 Kaivantojen täytöt 1831 Asennusalustat (Tasauskerros) Sadevesiviemäri perustetaan 150 mm paksun tasauskerroksen (asennusalustan) varaan. Putkikaivantojen täyttö tehdään InfraRYL Infrarakentamisen yleiset laatuvaatimukset mukaan.

5 5 (7) 1832 Alkutäytöt Alkutäyttö tehdään sellaisella materiaalilla, joka sopii kaikille kaivannon putkille. Alkutäytön mitta- ja materiaalivaatimukset valitaan InfraRYL Infrarakentamisen yleiset laatuvaatimukset mukaisesti Lopputäytöt Lopputäyttö tehdään tiivistämiskelpoisella routimattomalla kivennäismaalajilla. Mikäli kaivannosta saatava täyttömateriaali sekoittuu tai täyttömateriaali tuodaan muualta, sen routimisominaisuudet tulee vastata kaivannosta poistettua materiaalia. Kivien ja lohkareiden suurin sallittu läpimitta on 400 mm PÄÄLLYS- JA PINTARAKENTEET Rakenteet on sovittu tilaajan kanssa. Kenttäalueen nykyinen jakava kerros säilytetään. Kenttärakenne: Polyeteeni pinnoite Kivituhka Kantava #0-32 Jakava 20mm (nukkapituus) 50mm 200 mm Nykyinen Reuna-alue (päällystetty): Päällyste AB16/ mm Kantava # mm Jakava Nykyinen 2100 PÄÄLLYSRAKENTEEN OSAT 2120 Jakavat kerrokset, eristys- ja välikerrokset 2121 Jakavat kerrokset Kenttäalueen nykyinen jakava kerros säilytetään. Salaojat rakennetaan jakavan kerroksen alapuolelle suunnitelman mukaisesti.

6 6 (7) 2130 Kantavat kerrokset 2131 Sitomattomat kantavat kerrokset Rakennekerrosten ja materiaalien vaatimukset ovat InfraRYL Infrarakentamisen yleiset laatuvaatimukset mukaiset Päällysteet ja pintarakenteet 2141 Asfalttipäällysteet Asfalttibetoni (AB) Päällysteenä käytetään AB16/120 (50mm). Asfalttipäällyste tehdään noudattaen julkaisua Asfalttinormit Kivituhkapäällyste Kenttä alueella polyeteenipinnoitteen alapuolella käytetään kivituhkakerrosta (50 mm). Kerroksen mitta, laatu yms. seikkoja on esitetty tyyppipoikkileikkauksissa. Muilta osin materiaalien vaatimukset ovat InfraRYL Infrarakentamisen yleiset laatuvaatimuksen mukaiset Polyeteenipinnoite Kenttä alueella käytetään polyeteenipinnoitetta. Pinnoitteessa 20mm nukkapituus sekä hiekkatäyttö (2-3mm jää nukasta näkyviin). Pinnoitteen tulee olla ulkokäyttöön soveltuva ja kestää päälle jäädyttäminen (talvikaudeksi kentälle asennetaan jääkiekkokaukalo). Pinnoitteen värinä sivurajojen sisäpuolella tiilenpunainen sekä ulkopuolella vihreä JÄRJESTELMÄT 3100 VESIHUOLLON JÄRJESTELMÄT 3120 Hulevesiviemärit 3121 Hulevesiviemäriputket (viettoviemäri)

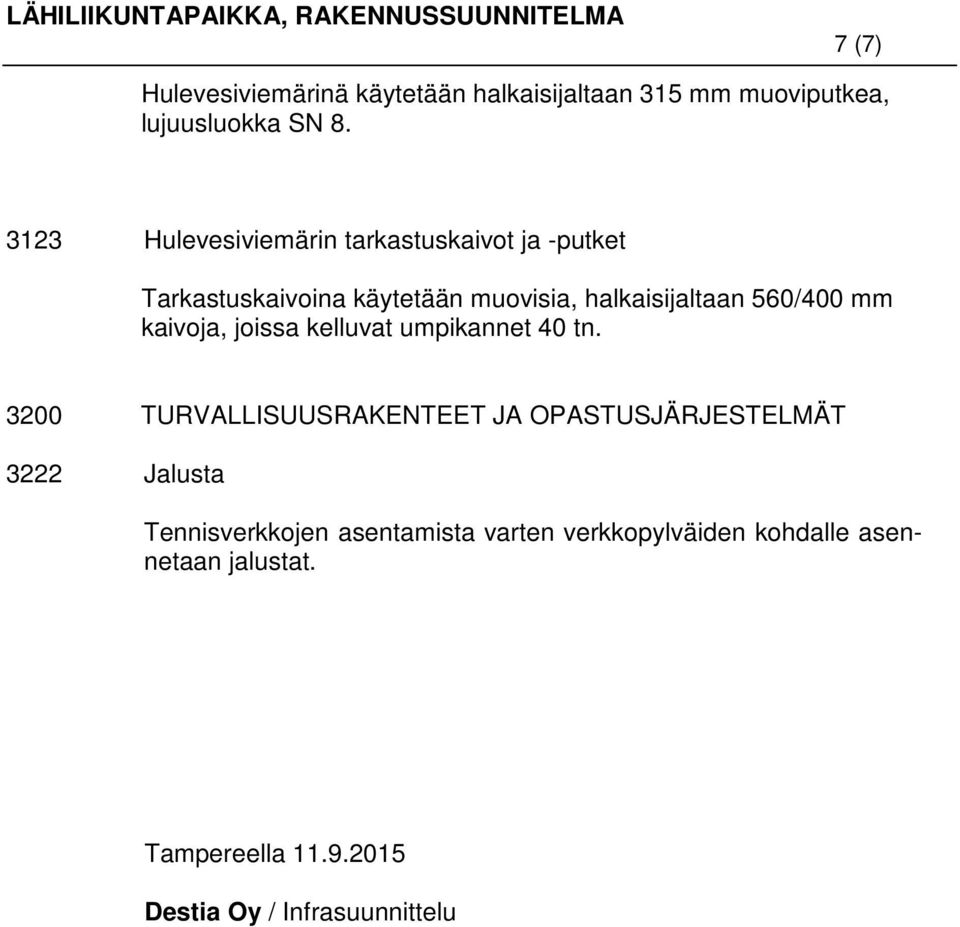

7 7 (7) Hulevesiviemärinä käytetään halkaisijaltaan 315 mm muoviputkea, lujuusluokka SN Hulevesiviemärin tarkastuskaivot ja -putket Tarkastuskaivoina käytetään muovisia, halkaisijaltaan 560/400 mm kaivoja, joissa kelluvat umpikannet 40 tn TURVALLISUUSRAKENTEET JA OPASTUSJÄRJESTELMÄT 3222 Jalusta Tennisverkkojen asentamista varten verkkopylväiden kohdalle asennetaan jalustat. Tampereella Destia Oy / Infrasuunnittelu
