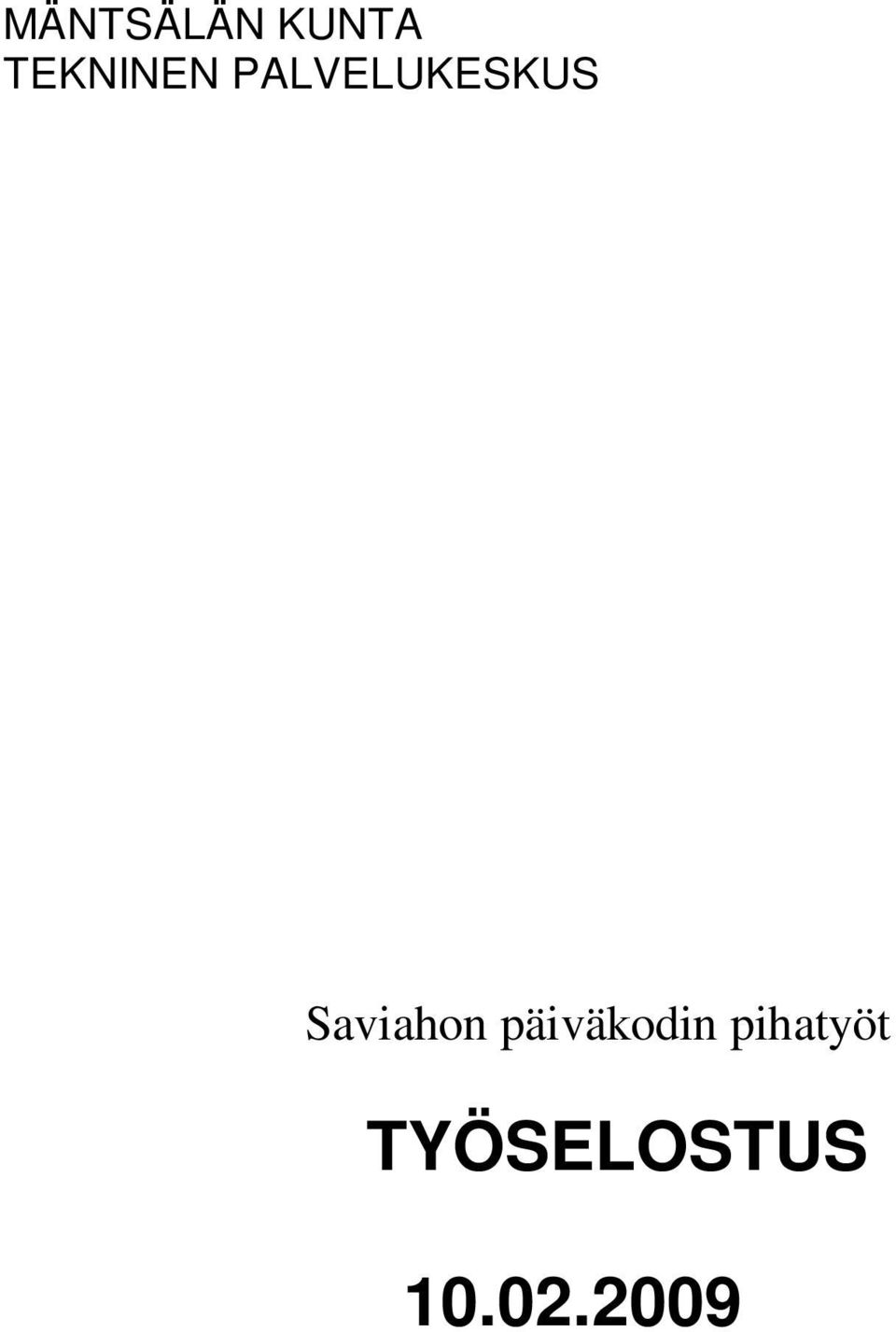

1 MÄNTSÄLÄN KUNTA TEKNINEN PALVELUKESKUS Saviahon päiväkodin pihatyöt TYÖSELOSTUS

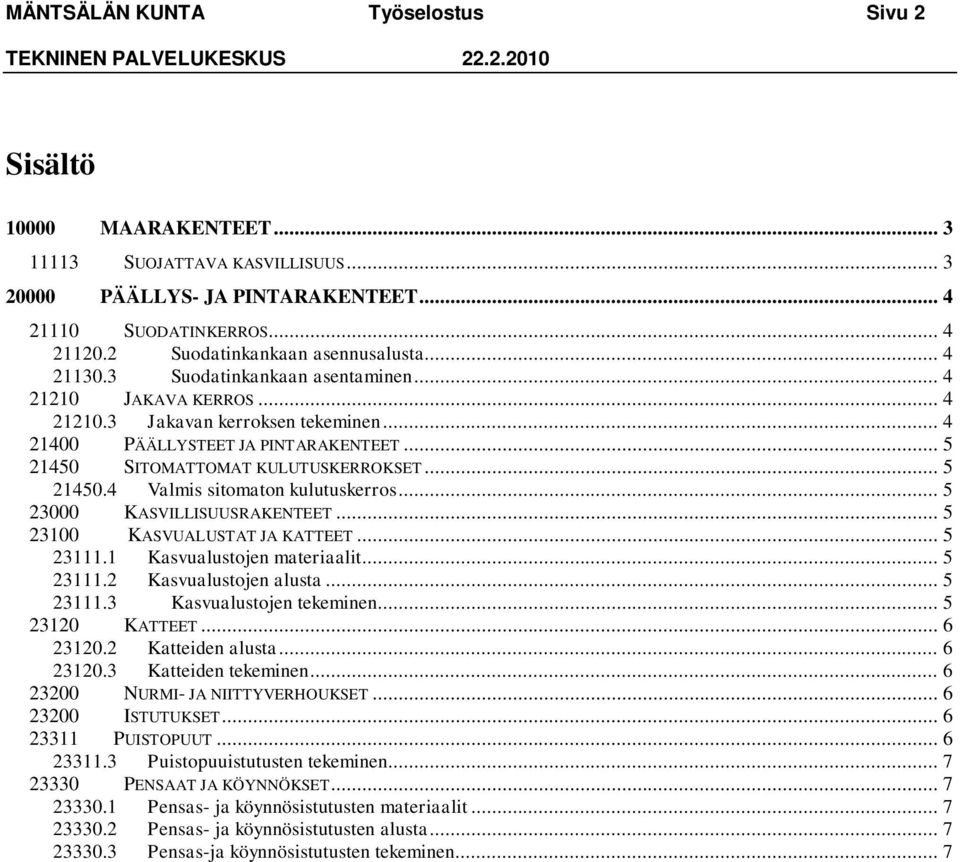

2 MÄNTSÄLÄN KUNTA Työselostus Sivu 2 Sisältö MAARAKENTEET SUOJATTAVA KASVILLISUUS PÄÄLLYS- JA PINTARAKENTEET SUODATINKERROS Suodatinkankaan asennusalusta Suodatinkankaan asentaminen JAKAVA KERROS Jakavan kerroksen tekeminen PÄÄLLYSTEET JA PINTARAKENTEET SITOMATTOMAT KULUTUSKERROKSET Valmis sitomaton kulutuskerros KASVILLISUUSRAKENTEET KASVUALUSTAT JA KATTEET Kasvualustojen materiaalit Kasvualustojen alusta Kasvualustojen tekeminen KATTEET Katteiden alusta Katteiden tekeminen NURMI- JA NIITTYVERHOUKSET ISTUTUKSET PUISTOPUUT Puistopuuistutusten tekeminen PENSAAT JA KÖYNNÖKSET Pensas- ja köynnösistutusten materiaalit Pensas- ja köynnösistutusten alusta Pensas-ja köynnösistutusten tekeminen... 7

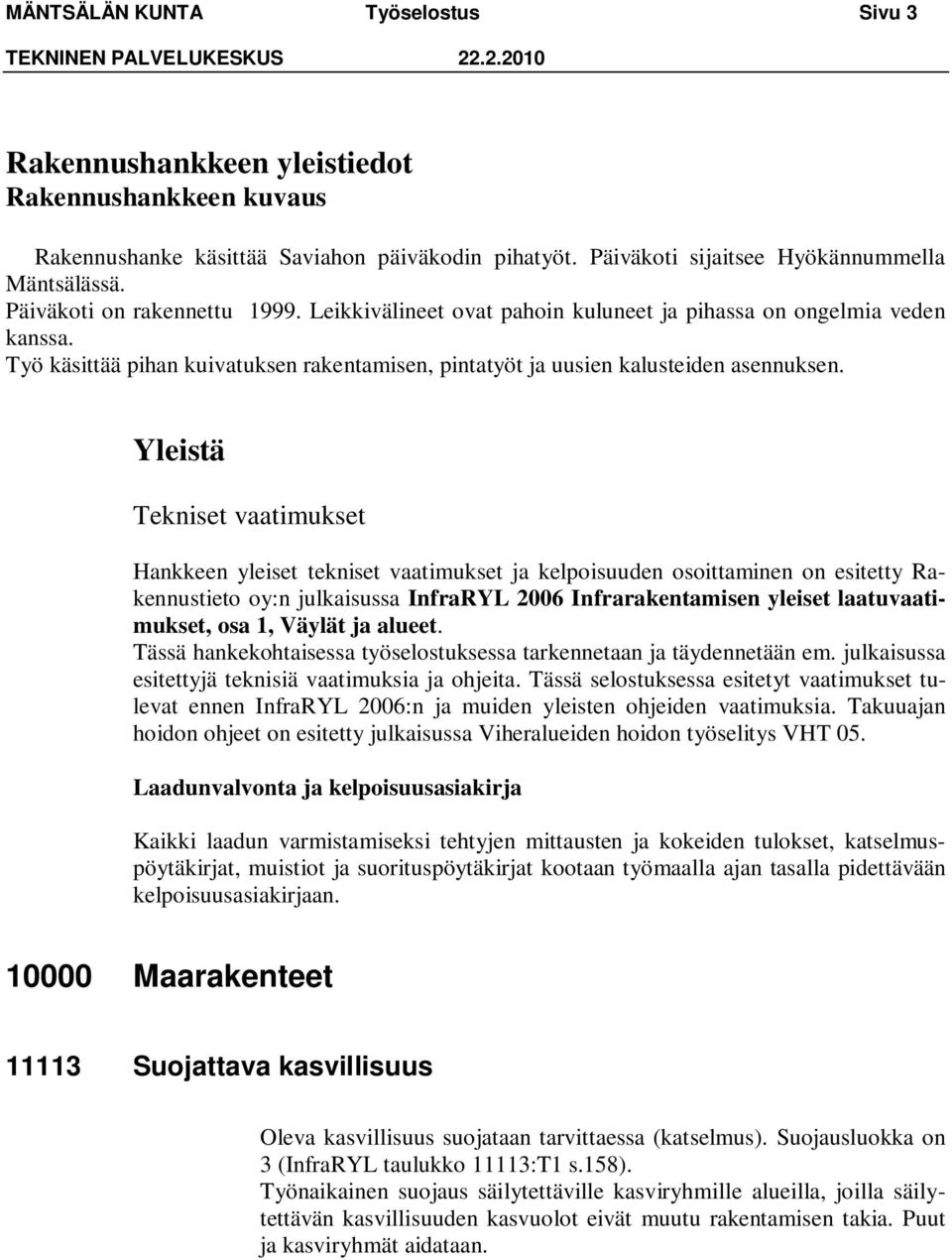

3 MÄNTSÄLÄN KUNTA Työselostus Sivu 3 Rakennushankkeen yleistiedot Rakennushankkeen kuvaus Rakennushanke käsittää Saviahon päiväkodin pihatyöt. Päiväkoti sijaitsee Hyökännummella Mäntsälässä. Päiväkoti on rakennettu Leikkivälineet ovat pahoin kuluneet ja pihassa on ongelmia veden kanssa. Työ käsittää pihan kuivatuksen rakentamisen, pintatyöt ja uusien kalusteiden asennuksen. Yleistä Tekniset vaatimukset Hankkeen yleiset tekniset vaatimukset ja kelpoisuuden osoittaminen on esitetty Rakennustieto oy:n julkaisussa InfraRYL 2006 Infrarakentamisen yleiset laatuvaatimukset, osa 1, Väylät ja alueet. Tässä hankekohtaisessa työselostuksessa tarkennetaan ja täydennetään em. julkaisussa esitettyjä teknisiä vaatimuksia ja ohjeita. Tässä selostuksessa esitetyt vaatimukset tulevat ennen InfraRYL 2006:n ja muiden yleisten ohjeiden vaatimuksia. Takuuajan hoidon ohjeet on esitetty julkaisussa Viheralueiden hoidon työselitys VHT 05. Laadunvalvonta ja kelpoisuusasiakirja Kaikki laadun varmistamiseksi tehtyjen mittausten ja kokeiden tulokset, katselmuspöytäkirjat, muistiot ja suorituspöytäkirjat kootaan työmaalla ajan tasalla pidettävään kelpoisuusasiakirjaan Maarakenteet Suojattava kasvillisuus Oleva kasvillisuus suojataan tarvittaessa (katselmus). Suojausluokka on 3 (InfraRYL taulukko 11113:T1 s.158). Työnaikainen suojaus säilytettäville kasviryhmille alueilla, joilla säilytettävän kasvillisuuden kasvuolot eivät muutu rakentamisen takia. Puut ja kasviryhmät aidataan.

4 MÄNTSÄLÄN KUNTA Työselostus Sivu Päällys- ja pintarakenteet Rakennekerrokset ja niiden paksuudet on esitetty rakennepoikkileikkauksessa Suodatinkerros Suodatinkerros korvataan suodatinkankaalla Tekniset vaatimukset InfraRYL 2006, mukaiset. s.387 Käyttöluokka Suodatinkankaan asennusalusta Rakennuspohja raivataan ja tasataan suunnitelma-asiakirjoissa määrättyyn tasoon Suodatinkankaan asentaminen Kankaita ei saa jättää levitettynä auringon valolle alttiiksi viikkoa pidemmäksi ajaksi.kankaat limitetään vähintään 0.5 m toistensa päälle siten, että lisättävän kankaan reuna asennetaan jo maassa olevan kenkaan reunan alle, jos täyttö etenee poikittain kankaan limitystä vastaan. Kankaan päällä ei saa liikkua työkoneella tai autolla. Vaurioitunut kangas on peitettävä uudella suodatinkankaalla Jakava kerros Tekniset vaatimukset InfraRYL 2006 mukaiset. alk. s. 390 Jakava kerros tehdään sorasta, raekoko Kiviaines ei sisällä epäpuhtauksia Kerros tiivistetään Jakavan kerroksen tekeminen Tekniset vaatimukset InfraRYL 2006 mukaan Taulukko 21210:T5 Jakavan kerroksen sallitut poikkeamat. s. 395 Työn aikana seurataann, että käytettävät materiaalit eivät pääse lajittumaan niiden varastoinnin, kuljettamisen, levittämisen tai muun käsittelyn yhteydessä.

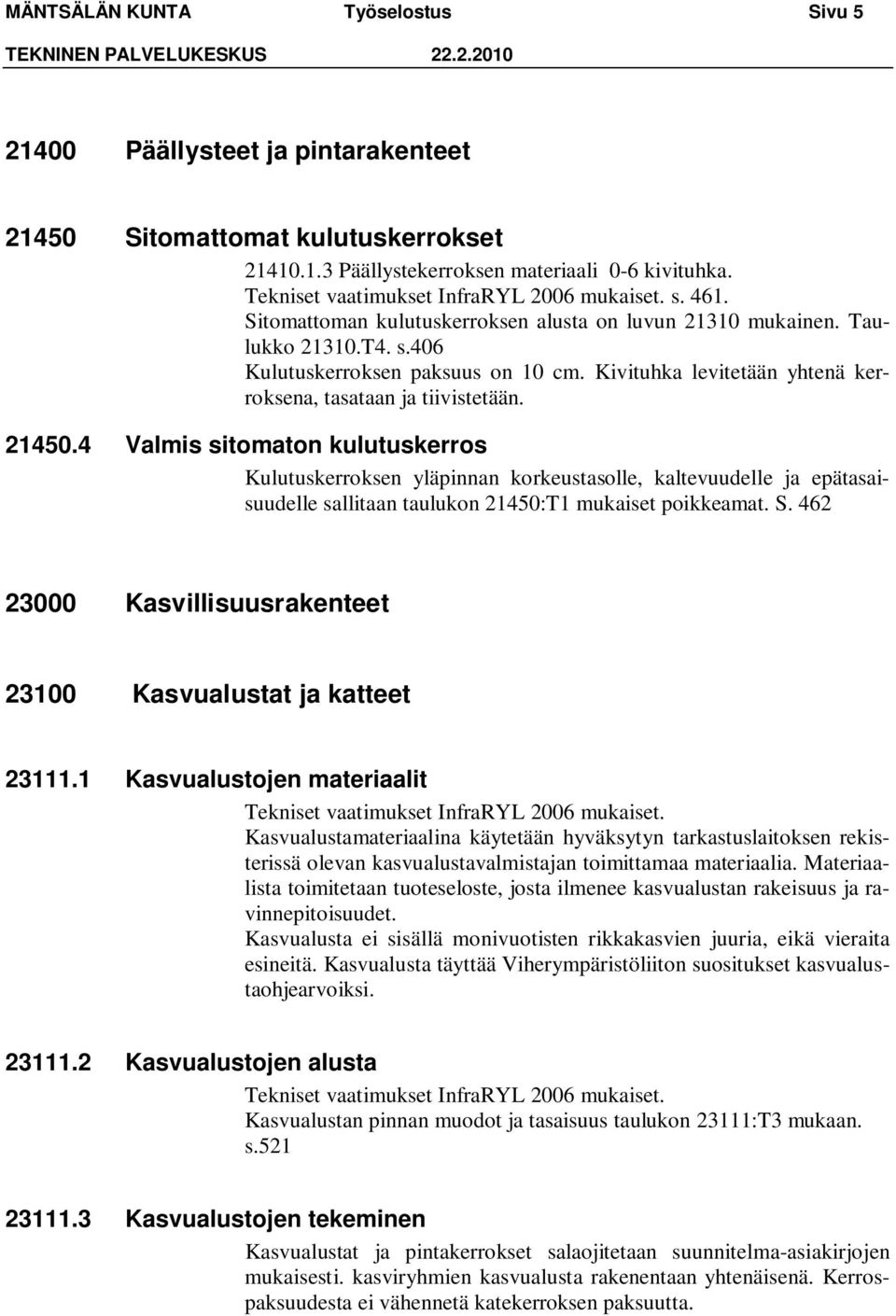

5 MÄNTSÄLÄN KUNTA Työselostus Sivu Päällysteet ja pintarakenteet Sitomattomat kulutuskerrokset Päällystekerroksen materiaali 0-6 kivituhka. Tekniset vaatimukset InfraRYL 2006 mukaiset. s Sitomattoman kulutuskerroksen alusta on luvun mukainen. Taulukko T4. s.406 Kulutuskerroksen paksuus on 10 cm. Kivituhka levitetään yhtenä kerroksena, tasataan ja tiivistetään Valmis sitomaton kulutuskerros Kulutuskerroksen yläpinnan korkeustasolle, kaltevuudelle ja epätasaisuudelle sallitaan taulukon 21450:T1 mukaiset poikkeamat. S Kasvillisuusrakenteet Kasvualustat ja katteet Kasvualustojen materiaalit Tekniset vaatimukset InfraRYL 2006 mukaiset. Kasvualustamateriaalina käytetään hyväksytyn tarkastuslaitoksen rekisterissä olevan kasvualustavalmistajan toimittamaa materiaalia. Materiaalista toimitetaan tuoteseloste, josta ilmenee kasvualustan rakeisuus ja ravinnepitoisuudet. Kasvualusta ei sisällä monivuotisten rikkakasvien juuria, eikä vieraita esineitä. Kasvualusta täyttää Viherympäristöliiton suositukset kasvualustaohjearvoiksi Kasvualustojen alusta Tekniset vaatimukset InfraRYL 2006 mukaiset. Kasvualustan pinnan muodot ja tasaisuus taulukon 23111:T3 mukaan. s Kasvualustojen tekeminen Kasvualustat ja pintakerrokset salaojitetaan suunnitelma-asiakirjojen mukaisesti. kasviryhmien kasvualusta rakenentaan yhtenäisenä. Kerrospaksuudesta ei vähennetä katekerroksen paksuutta.

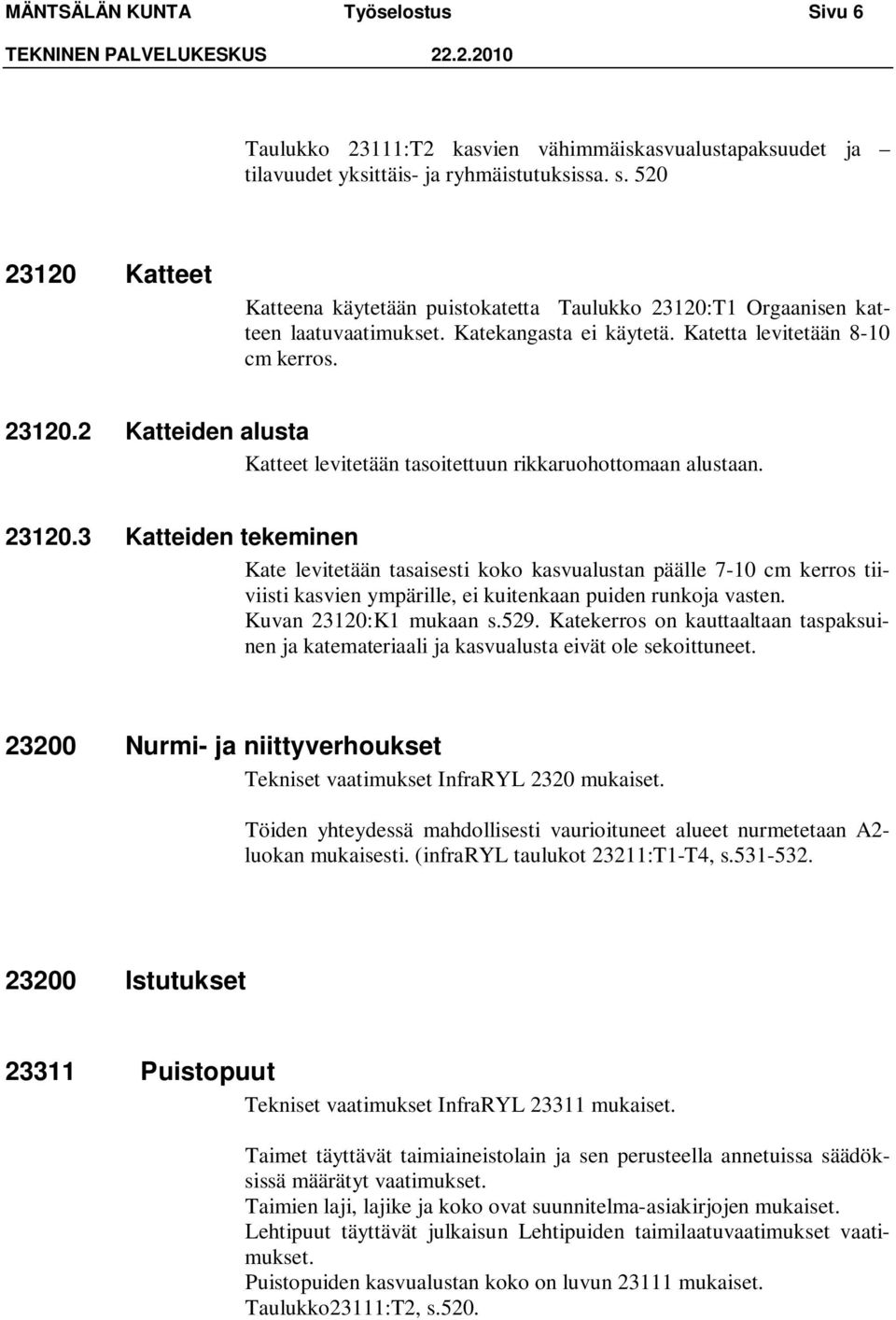

6 MÄNTSÄLÄN KUNTA Työselostus Sivu 6 Taulukko 23111:T2 kasvien vähimmäiskasvualustapaksuudet ja tilavuudet yksittäis- ja ryhmäistutuksissa. s Katteet Katteena käytetään puistokatetta Taulukko 23120:T1 Orgaanisen katteen laatuvaatimukset. Katekangasta ei käytetä. Katetta levitetään 8-10 cm kerros Katteiden alusta Katteet levitetään tasoitettuun rikkaruohottomaan alustaan Katteiden tekeminen Kate levitetään tasaisesti koko kasvualustan päälle 7-10 cm kerros tiiviisti kasvien ympärille, ei kuitenkaan puiden runkoja vasten. Kuvan 23120:K1 mukaan s.529. Katekerros on kauttaaltaan taspaksuinen ja katemateriaali ja kasvualusta eivät ole sekoittuneet Nurmi- ja niittyverhoukset Tekniset vaatimukset InfraRYL 2320 mukaiset. Töiden yhteydessä mahdollisesti vaurioituneet alueet nurmetetaan A2- luokan mukaisesti. (infraryl taulukot 23211:T1-T4, s Istutukset Puistopuut Tekniset vaatimukset InfraRYL mukaiset. Taimet täyttävät taimiaineistolain ja sen perusteella annetuissa säädöksissä määrätyt vaatimukset. Taimien laji, lajike ja koko ovat suunnitelma-asiakirjojen mukaiset. Lehtipuut täyttävät julkaisun Lehtipuiden taimilaatuvaatimukset vaatimukset. Puistopuiden kasvualustan koko on luvun mukaiset. Taulukko23111:T2, s.520.

7 MÄNTSÄLÄN KUNTA Työselostus Sivu Puistopuuistutusten tekeminen Taimien istutusajankohta taulukon 23311:T1 mukainen. Istutus InfraRYL mukaan. Tuenta kahdella tukiseipäällä. s Pensaat ja köynnökset Tekniset vaatimukset InfraRYL mukaiset Pensas- ja köynnösistutusten materiaalit Taimet täyttävät taimiaineistolain ja sen perusteella annetuissa säädöksissä määrätyt vaatimukset. Taimet on suunnitelma-asiakirjoissa mainittua lajia, lajiketta, ja kokoa. Istutettavat taimierät ovat kooltaan, haaroittuneisuudeltaan, ja tukevuudeltaan tasalaatuisia ja samassa ryhmässä käytettävät taimet ovat samaa kantaa. Taimimateriaali ei sisällä monivuotisia rikkakasveja tai niiden osia. Taimet tarkastetaan välittömästi niiden saavuttua kuormakirjojen ja suunnitelma-asiakirjojen mukaan Pensas- ja köynnösistutusten alusta Pensaiden kasvualustat ovat luvun mukaisia. s Pensas-ja köynnösistutusten tekeminen Tekniset vaatimukset InfraRYL mukaiset. Kasvit istutetaan suunnitelma-asiakirjojen mukaisesti. Taimi- ja riviväli ovat suunnitelma-asiakirjojen mukaiset. Keväällä istutettavat taimet on istutettava ennen juhannusta ja syksyllä istutettavat maan ollessa sula. Paakkutaimia voidaan istuttaa koko kasvukauden. Jos taimia ei voida istuttaa heti niiden saavuttua, ne säilytetään varjoisassa paikassa. Juuristo pidetään jatkuvasti kosteana ja taimet suojataan auringolta ja tuulelta. Paljasjuurisia saa säilyttää lähetyspakkauksessaan korkeintaan kolmae vuorokautta. Jos niitäe itämän ajan kuluessa voida istuttaa lopulliselle kasvupaikalle, kasvit istutetaa n siirteeseen varjoisaan paikkaan. Kasvit istutetaan samaan syvyyteen jossa ne ovat taimistolla kasvanreet.paljasjuuriset taimet istutetaan 0-50 mm syvemmälle kuin ne ovat

8 MÄNTSÄLÄN KUNTA Työselostus Sivu 8 taimistossa kasvaneet ja siten, että pensaan haarottumiskohta on hieman kasvualustan pinnan alapuolella. Paakkutaimen paakun päällä on enintään 50mm kasdvualustaa. kasvualustat siistitään ja tasataan istuttamisen jälkeen. Ryhmäistutuksissa koko kasvualusta ppinta katetaan. Pensaiden kasvuunlähdöstä huolehditaan kastelulla. Rakennus- ja takuuaikaisessa hoidossa noudatetaan tämän luvun ja VHT05 julkaisun laatuvaatimuksia. Leikkivälineet Leikkivälineet ovat suunnitelma-asiakirjojen mukaiset ja asennetaan suunnitelmassa osoitetuille paikoille.leikkivälineiden pystytyksessä noudatetaan valmistajan ohjeita. Asennetuille leikkivälineille tehdään käyttöönottotarkastus, josta toimitetaan käyttöönottopöytäkirja rakennuttajalle. Leikkivälineiden tulee asennettuina täyttää SFS-käsikirja 143 vaatimukset. Käsikirja sisältää turvallisuusstandardin SFS-EN Leikkivälineiden turva-alustojen tulee olla leikkivälinevalmistajan ja standardin EN 1176 laajuiset ja paksuiset. Turvahiekkana käytetään salaojasoraa. Liukujen päihin ja keinujen alle asennetaan lisäksi kulumisalustaksi kumimatot. Kumimattoa ei tarvita koko turva-alueella jos turvahiekka kattaa koko alueen. Katselmukset 1. Aloituskatselmus 2. Kasvuunlähtökatselmus Suoritetaan ajankohtana, jolloin voidaan riittävän hyvin todeta kasvin kunto. Nurmikoiden täytyy olla vähintään kerran leikattuja. Puiden ja pensaiden kasvuunlähtö tarkastetaan kevätistutusten osalta syksyllä Syysistutusten osalta katselmus on keväällä 30.6 mennessä. 3. Työmaakokous Työmaalla pidetään osapuolten kesken työmaakokouksia tarpeen mukaan. Kokouksista tehdään muistio. 4. Vastaanottotarkastus

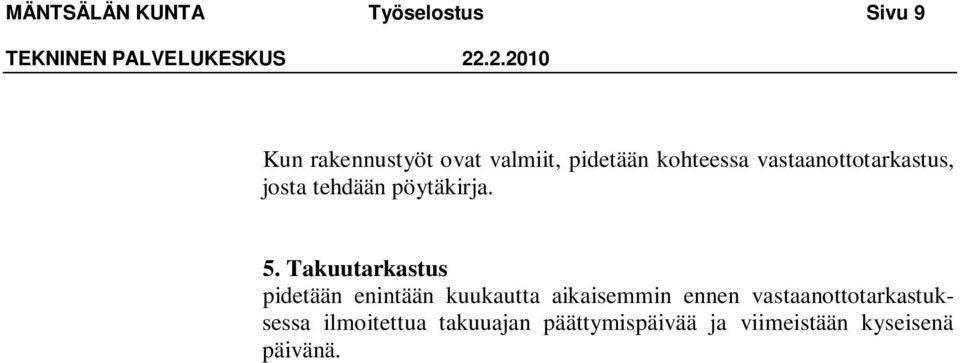

9 MÄNTSÄLÄN KUNTA Työselostus Sivu 9 Kun rakennustyöt ovat valmiit, pidetään kohteessa vastaanottotarkastus, josta tehdään pöytäkirja. 5. Takuutarkastus pidetään enintään kuukautta aikaisemmin ennen vastaanottotarkastuksessa ilmoitettua takuuajan päättymispäivää ja viimeistään kyseisenä päivänä.
