1 Ylä-Levin kaava-alueen katujen ja ympäristön rakentaminen, vaihe 1 HANKEKOHTAINEN TYÖSELOSTUS URAKKALASKENTAA VARTEN

2 (17) Sisältö RAKENNUSHANKKEEN KUVAUS... 4 SUUNNITTELIJAT, ASIANTUNTIJAT... 4 TEKNISET VAATIMUKSET... 4 LAADUNVALVONTA JA KELPOISUUSASIAKIRJA... 5 MITTAUKSET... 5 MAAPERÄTIEDOT... 5 ERITYISIÄ MÄÄRÄYKSIÄ... 5 Massojen muuntokertoimet OLEVAT RAKENTEET JA RAKENNUSOSAT Poistettava, siirrettävä ja suojattava kasvillisuus Poistettavat, siirrettävät ja suojattavat rakenteet Poistettavat päällysrakenteet PILAANTUNEET MAAT JA RAKENTEET POHJARAKENTEET Suojaukset ja eristykset Kuivatusrakenteet Rummut MAALEIKKAUKSET JA -KAIVANNOT Maaleikkaukset Maakaivannot Kallioleikkaukset, -kaivannot ja -tunnelit Irtilouhittu rakenne Kalliokanaalit, -syvennykset ja -kuopat Jälkikäsitellyt kalliopinnat PENKEREET, MAAPADOT JA TÄYTÖT Penkereet Maapenkereet Kaivantojen täytöt Asennusalusta Alkutäytöt Lopputäytöt PÄÄLLYSRAKENTEEN OSAT Suodatinrakenteet Suodatinkerros Jakavat kerrokset, eristys- ja välikerrokset Jakava kerros Kantavat kerrokset Sitomaton kantava kerros Päällysteet ja pintarakenteet Asfalttipäällysteet Luonnonkiviset pintarakenteet Noppakiveykset Nupukiveykset Kenttäkiveykset REUNATUET, KOURUT, ASKELMAT JA EROOSIOSUOJAUKSET Reunatuet, kourut, askelmat ja muurit Reunatuet Reunatuet luonnonkivestä KASVILLISUUSRAKENTEET Kasvualustat ja katteet Kasvualustat Tuotteistetut kasvualustat Kasvualustojen materiaalit Kasvualustojen alusta Kantavat kasvualustat... 12

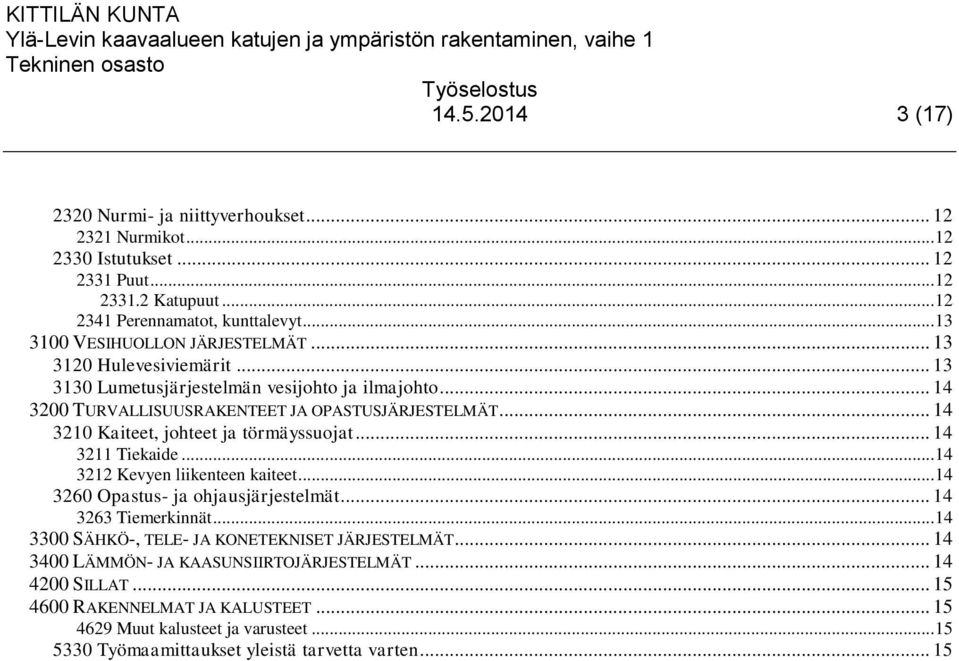

3 (17) 2320 Nurmi- ja niittyverhoukset Nurmikot Istutukset Puut Katupuut Perennamatot, kunttalevyt VESIHUOLLON JÄRJESTELMÄT Hulevesiviemärit Lumetusjärjestelmän vesijohto ja ilmajohto TURVALLISUUSRAKENTEET JA OPASTUSJÄRJESTELMÄT Kaiteet, johteet ja törmäyssuojat Tiekaide Kevyen liikenteen kaiteet Opastus- ja ohjausjärjestelmät Tiemerkinnät SÄHKÖ-, TELE- JA KONETEKNISET JÄRJESTELMÄT LÄMMÖN- JA KAASUNSIIRTOJÄRJESTELMÄT SILLAT RAKENNELMAT JA KALUSTEET Muut kalusteet ja varusteet Työmaamittaukset yleistä tarvetta varten... 15

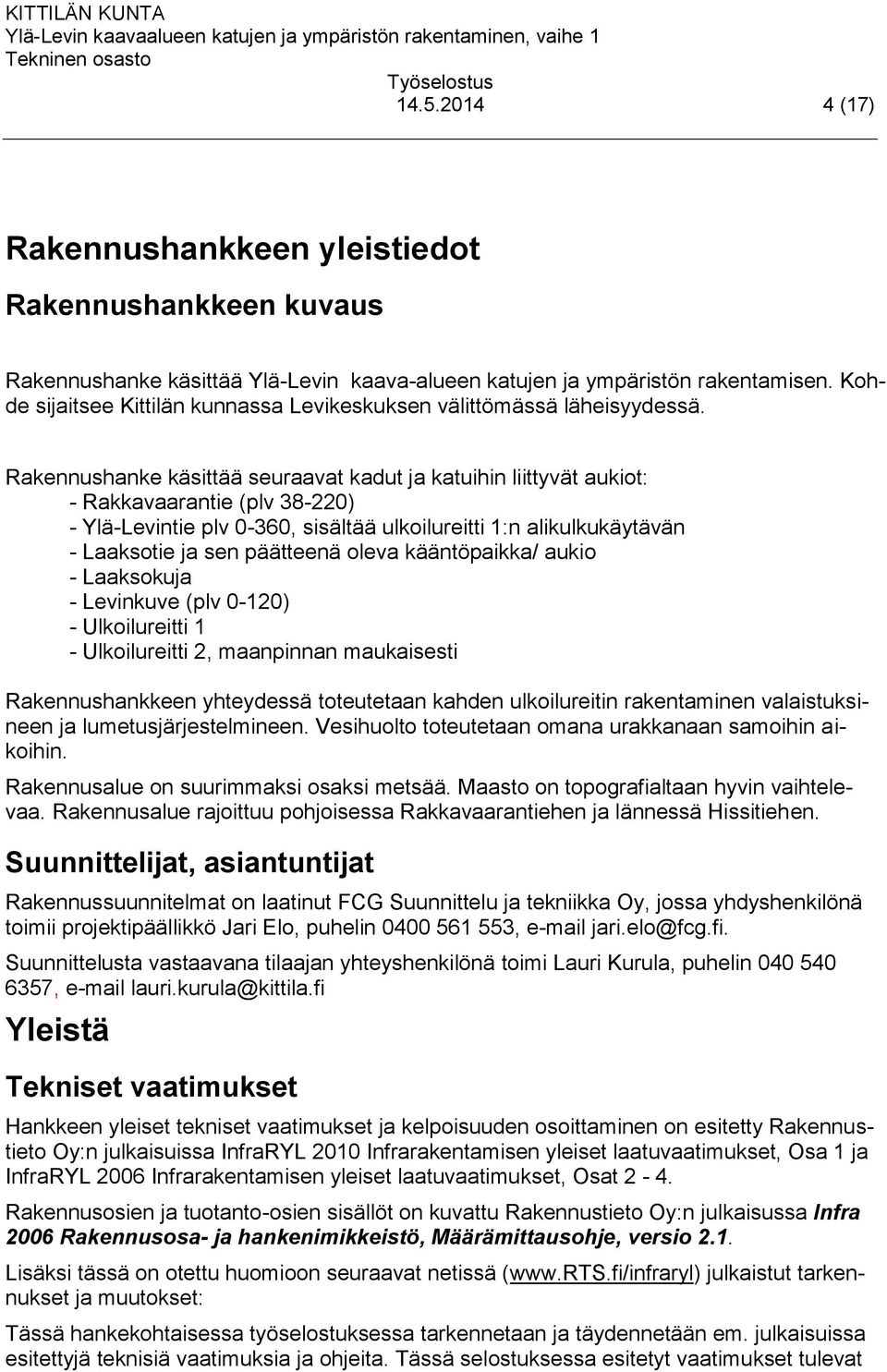

4 (17) Rakennushankkeen yleistiedot Rakennushankkeen kuvaus Rakennushanke käsittää Ylä-Levin kaava-alueen katujen ja ympäristön rakentamisen. Kohde sijaitsee Kittilän kunnassa Levikeskuksen välittömässä läheisyydessä. Rakennushanke käsittää seuraavat kadut ja katuihin liittyvät aukiot: - Rakkavaarantie (plv ) - Ylä-Levintie plv 0-360, sisältää ulkoilureitti 1:n alikulkukäytävän - Laaksotie ja sen päätteenä oleva kääntöpaikka/ aukio - Laaksokuja - Levinkuve (plv 0-120) - Ulkoilureitti 1 - Ulkoilureitti 2, maanpinnan maukaisesti Rakennushankkeen yhteydessä toteutetaan kahden ulkoilureitin rakentaminen valaistuksineen ja lumetusjärjestelmineen. Vesihuolto toteutetaan omana urakkanaan samoihin aikoihin. Rakennusalue on suurimmaksi osaksi metsää. Maasto on topografialtaan hyvin vaihtelevaa. Rakennusalue rajoittuu pohjoisessa Rakkavaarantiehen ja lännessä Hissitiehen. Suunnittelijat, asiantuntijat Rakennussuunnitelmat on laatinut FCG Suunnittelu ja tekniikka Oy, jossa yhdyshenkilönä toimii projektipäällikkö Jari Elo, puhelin , jari.elo@fcg.fi. Suunnittelusta vastaavana tilaajan yhteyshenkilönä toimi Lauri Kurula, puhelin , lauri.kurula@kittila.fi Yleistä Tekniset vaatimukset Hankkeen yleiset tekniset vaatimukset ja kelpoisuuden osoittaminen on esitetty Rakennustieto Oy:n julkaisuissa InfraRYL 2010 Infrarakentamisen yleiset laatuvaatimukset, Osa 1 ja InfraRYL 2006 Infrarakentamisen yleiset laatuvaatimukset, Osat 2-4. Rakennusosien ja tuotanto-osien sisällöt on kuvattu Rakennustieto Oy:n julkaisussa Infra 2006 Rakennusosa- ja hankenimikkeistö, Määrämittausohje, versio 2.1. Lisäksi tässä on otettu huomioon seuraavat netissä ( julkaistut tarkennukset ja muutokset: Tässä hankekohtaisessa työselostuksessa tarkennetaan ja täydennetään em. julkaisuissa esitettyjä teknisiä vaatimuksia ja ohjeita. Tässä selostuksessa esitetyt vaatimukset tulevat

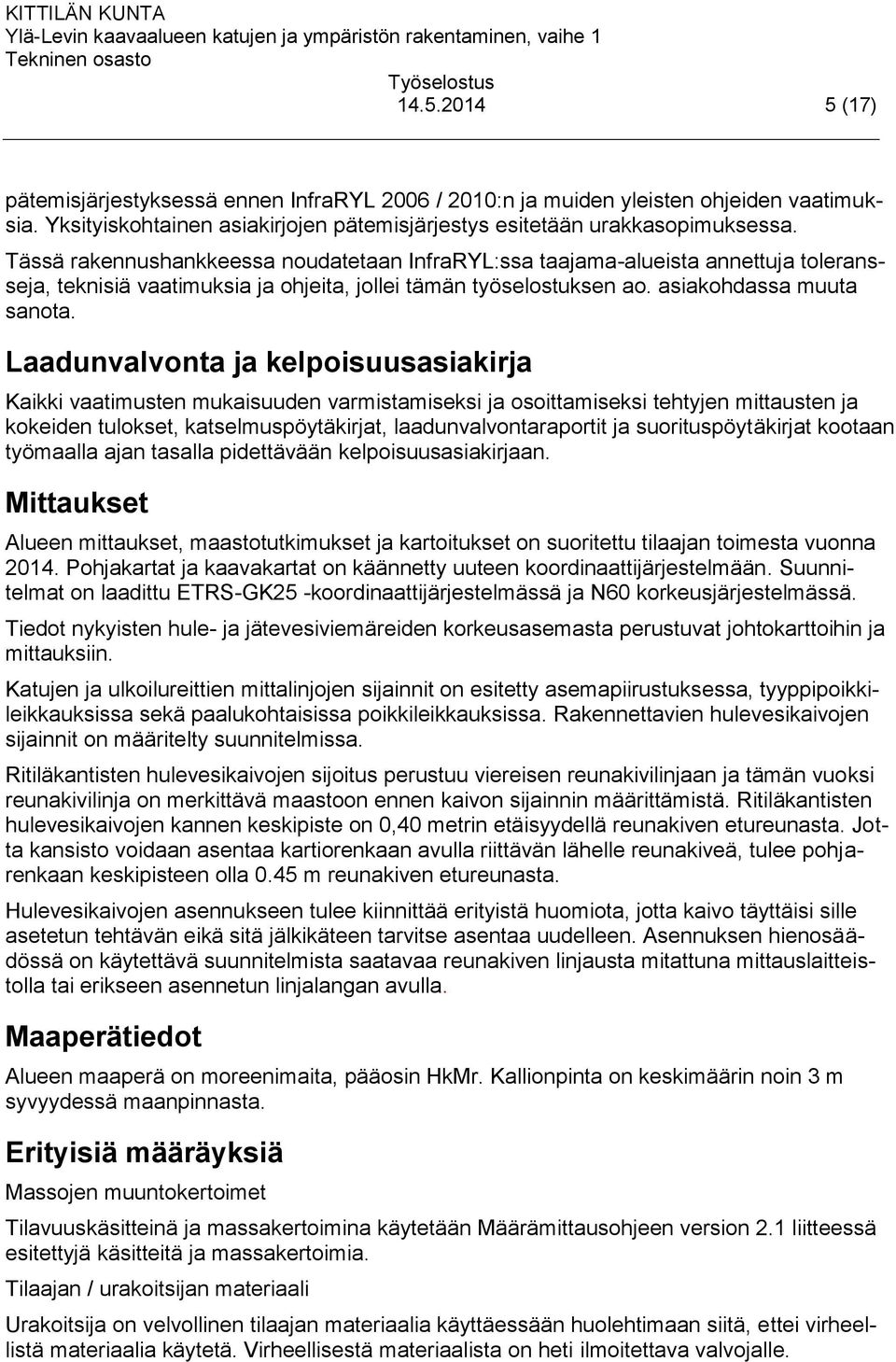

5 (17) pätemisjärjestyksessä ennen InfraRYL 2006 / 2010:n ja muiden yleisten ohjeiden vaatimuksia. Yksityiskohtainen asiakirjojen pätemisjärjestys esitetään urakkasopimuksessa. Tässä rakennushankkeessa noudatetaan InfraRYL:ssa taajama-alueista annettuja toleransseja, teknisiä vaatimuksia ja ohjeita, jollei tämän työselostuksen ao. asiakohdassa muuta sanota. Laadunvalvonta ja kelpoisuusasiakirja Kaikki vaatimusten mukaisuuden varmistamiseksi ja osoittamiseksi tehtyjen mittausten ja kokeiden tulokset, katselmuspöytäkirjat, laadunvalvontaraportit ja suorituspöytäkirjat kootaan työmaalla ajan tasalla pidettävään kelpoisuusasiakirjaan. Mittaukset Alueen mittaukset, maastotutkimukset ja kartoitukset on suoritettu tilaajan toimesta vuonna Pohjakartat ja kaavakartat on käännetty uuteen koordinaattijärjestelmään. Suunnitelmat on laadittu ETRS-GK25 -koordinaattijärjestelmässä ja N60 korkeusjärjestelmässä. Tiedot nykyisten hule- ja jätevesiviemäreiden korkeusasemasta perustuvat johtokarttoihin ja mittauksiin. Katujen ja ulkoilureittien mittalinjojen sijainnit on esitetty asemapiirustuksessa, tyyppipoikkileikkauksissa sekä paalukohtaisissa poikkileikkauksissa. Rakennettavien hulevesikaivojen sijainnit on määritelty suunnitelmissa. Ritiläkantisten hulevesikaivojen sijoitus perustuu viereisen reunakivilinjaan ja tämän vuoksi reunakivilinja on merkittävä maastoon ennen kaivon sijainnin määrittämistä. Ritiläkantisten hulevesikaivojen kannen keskipiste on 0,40 metrin etäisyydellä reunakiven etureunasta. Jotta kansisto voidaan asentaa kartiorenkaan avulla riittävän lähelle reunakiveä, tulee pohjarenkaan keskipisteen olla 0.45 m reunakiven etureunasta. Hulevesikaivojen asennukseen tulee kiinnittää erityistä huomiota, jotta kaivo täyttäisi sille asetetun tehtävän eikä sitä jälkikäteen tarvitse asentaa uudelleen. Asennuksen hienosäädössä on käytettävä suunnitelmista saatavaa reunakiven linjausta mitattuna mittauslaitteistolla tai erikseen asennetun linjalangan avulla. Maaperätiedot Alueen maaperä on moreenimaita, pääosin HkMr. Kallionpinta on keskimäärin noin 3 m syvyydessä maanpinnasta. Erityisiä määräyksiä Massojen muuntokertoimet Tilavuuskäsitteinä ja massakertoimina käytetään Määrämittausohjeen version 2.1 liitteessä esitettyjä käsitteitä ja massakertoimia. Tilaajan / urakoitsijan materiaali Urakoitsija on velvollinen tilaajan materiaalia käyttäessään huolehtimaan siitä, ettei virheellistä materiaalia käytetä. Virheellisestä materiaalista on heti ilmoitettava valvojalle.

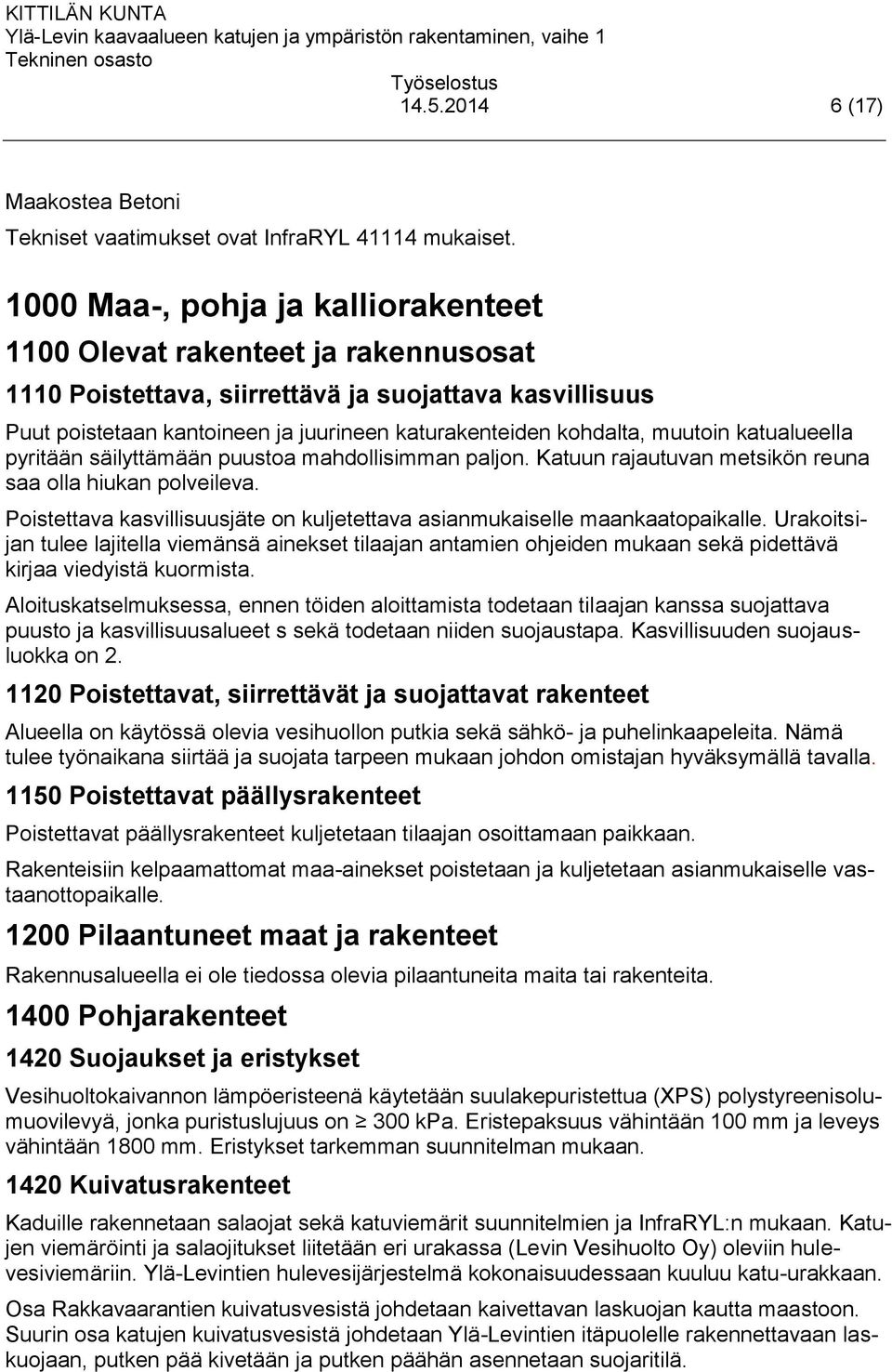

6 (17) Maakostea Betoni Tekniset vaatimukset ovat InfraRYL mukaiset Maa-, pohja ja kalliorakenteet 1100 Olevat rakenteet ja rakennusosat 1110 Poistettava, siirrettävä ja suojattava kasvillisuus Puut poistetaan kantoineen ja juurineen katurakenteiden kohdalta, muutoin katualueella pyritään säilyttämään puustoa mahdollisimman paljon. Katuun rajautuvan metsikön reuna saa olla hiukan polveileva. Poistettava kasvillisuusjäte on kuljetettava asianmukaiselle maankaatopaikalle. Urakoitsijan tulee lajitella viemänsä ainekset tilaajan antamien ohjeiden mukaan sekä pidettävä kirjaa viedyistä kuormista. Aloituskatselmuksessa, ennen töiden aloittamista todetaan tilaajan kanssa suojattava puusto ja kasvillisuusalueet s sekä todetaan niiden suojaustapa. Kasvillisuuden suojausluokka on Poistettavat, siirrettävät ja suojattavat rakenteet Alueella on käytössä olevia vesihuollon putkia sekä sähkö- ja puhelinkaapeleita. Nämä tulee työnaikana siirtää ja suojata tarpeen mukaan johdon omistajan hyväksymällä tavalla Poistettavat päällysrakenteet Poistettavat päällysrakenteet kuljetetaan tilaajan osoittamaan paikkaan. Rakenteisiin kelpaamattomat maa-ainekset poistetaan ja kuljetetaan asianmukaiselle vastaanottopaikalle Pilaantuneet maat ja rakenteet Rakennusalueella ei ole tiedossa olevia pilaantuneita maita tai rakenteita Pohjarakenteet 1420 Suojaukset ja eristykset Vesihuoltokaivannon lämpöeristeenä käytetään suulakepuristettua (XPS) polystyreenisolumuovilevyä, jonka puristuslujuus on 300 kpa. Eristepaksuus vähintään 100 mm ja leveys vähintään 1800 mm. Eristykset tarkemman suunnitelman mukaan Kuivatusrakenteet Kaduille rakennetaan salaojat sekä katuviemärit suunnitelmien ja InfraRYL:n mukaan. Katujen viemäröinti ja salaojitukset liitetään eri urakassa (Levin Vesihuolto Oy) oleviin hulevesiviemäriin. Ylä-Levintien hulevesijärjestelmä kokonaisuudessaan kuuluu katu-urakkaan. Osa Rakkavaarantien kuivatusvesistä johdetaan kaivettavan laskuojan kautta maastoon. Suurin osa katujen kuivatusvesistä johdetaan Ylä-Levintien itäpuolelle rakennettavaan laskuojaan, putken pää kivetään ja putken päähän asennetaan suojaritilä.

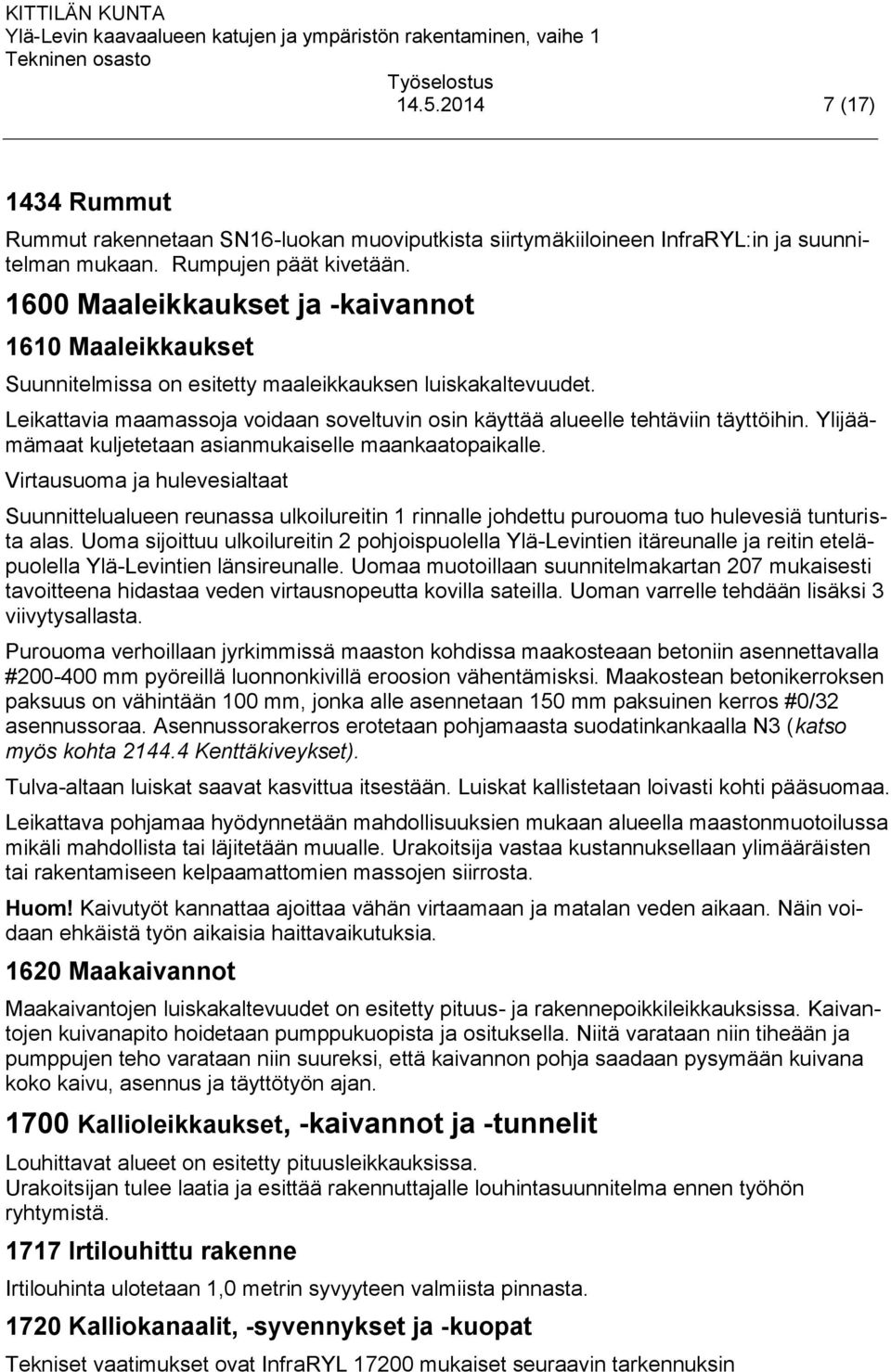

7 (17) 1434 Rummut Rummut rakennetaan SN16-luokan muoviputkista siirtymäkiiloineen InfraRYL:in ja suunnitelman mukaan. Rumpujen päät kivetään Maaleikkaukset ja -kaivannot 1610 Maaleikkaukset Suunnitelmissa on esitetty maaleikkauksen luiskakaltevuudet. Leikattavia maamassoja voidaan soveltuvin osin käyttää alueelle tehtäviin täyttöihin. Ylijäämämaat kuljetetaan asianmukaiselle maankaatopaikalle. Virtausuoma ja hulevesialtaat Suunnittelualueen reunassa ulkoilureitin 1 rinnalle johdettu purouoma tuo hulevesiä tunturista alas. Uoma sijoittuu ulkoilureitin 2 pohjoispuolella Ylä-Levintien itäreunalle ja reitin eteläpuolella Ylä-Levintien länsireunalle. Uomaa muotoillaan suunnitelmakartan 207 mukaisesti tavoitteena hidastaa veden virtausnopeutta kovilla sateilla. Uoman varrelle tehdään lisäksi 3 viivytysallasta. Purouoma verhoillaan jyrkimmissä maaston kohdissa maakosteaan betoniin asennettavalla # mm pyöreillä luonnonkivillä eroosion vähentämisksi. Maakostean betonikerroksen paksuus on vähintään 100 mm, jonka alle asennetaan 150 mm paksuinen kerros #0/32 asennussoraa. Asennussorakerros erotetaan pohjamaasta suodatinkankaalla N3 (katso myös kohta Kenttäkiveykset). Tulva-altaan luiskat saavat kasvittua itsestään. Luiskat kallistetaan loivasti kohti pääsuomaa. Leikattava pohjamaa hyödynnetään mahdollisuuksien mukaan alueella maastonmuotoilussa mikäli mahdollista tai läjitetään muualle. Urakoitsija vastaa kustannuksellaan ylimääräisten tai rakentamiseen kelpaamattomien massojen siirrosta. Huom! Kaivutyöt kannattaa ajoittaa vähän virtaamaan ja matalan veden aikaan. Näin voidaan ehkäistä työn aikaisia haittavaikutuksia Maakaivannot Maakaivantojen luiskakaltevuudet on esitetty pituus- ja rakennepoikkileikkauksissa. Kaivantojen kuivanapito hoidetaan pumppukuopista ja osituksella. Niitä varataan niin tiheään ja pumppujen teho varataan niin suureksi, että kaivannon pohja saadaan pysymään kuivana koko kaivu, asennus ja täyttötyön ajan Kallioleikkaukset, -kaivannot ja -tunnelit Louhittavat alueet on esitetty pituusleikkauksissa. Urakoitsijan tulee laatia ja esittää rakennuttajalle louhintasuunnitelma ennen työhön ryhtymistä Irtilouhittu rakenne Irtilouhinta ulotetaan 1,0 metrin syvyyteen valmiista pinnasta Kalliokanaalit, -syvennykset ja -kuopat Tekniset vaatimukset ovat InfraRYL mukaiset seuraavin tarkennuksin

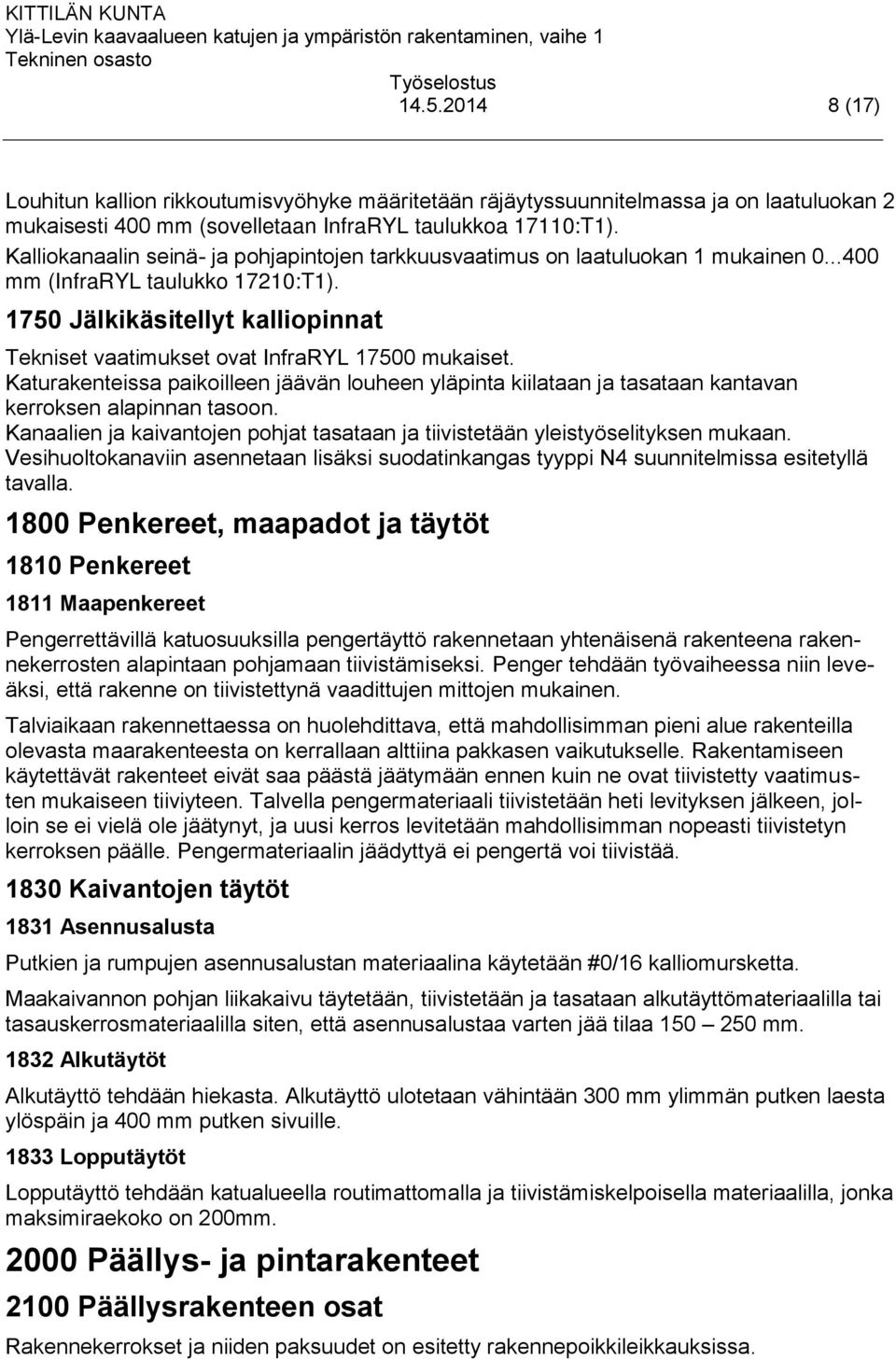

8 (17) Louhitun kallion rikkoutumisvyöhyke määritetään räjäytyssuunnitelmassa ja on laatuluokan 2 mukaisesti 400 mm (sovelletaan InfraRYL taulukkoa 17110:T1). Kalliokanaalin seinä- ja pohjapintojen tarkkuusvaatimus on laatuluokan 1 mukainen mm (InfraRYL taulukko 17210:T1) Jälkikäsitellyt kalliopinnat Tekniset vaatimukset ovat InfraRYL mukaiset. Katurakenteissa paikoilleen jäävän louheen yläpinta kiilataan ja tasataan kantavan kerroksen alapinnan tasoon. Kanaalien ja kaivantojen pohjat tasataan ja tiivistetään yleistyöselityksen mukaan. Vesihuoltokanaviin asennetaan lisäksi suodatinkangas tyyppi N4 suunnitelmissa esitetyllä tavalla Penkereet, maapadot ja täytöt 1810 Penkereet 1811 Maapenkereet Pengerrettävillä katuosuuksilla pengertäyttö rakennetaan yhtenäisenä rakenteena rakennekerrosten alapintaan pohjamaan tiivistämiseksi. Penger tehdään työvaiheessa niin leveäksi, että rakenne on tiivistettynä vaadittujen mittojen mukainen. Talviaikaan rakennettaessa on huolehdittava, että mahdollisimman pieni alue rakenteilla olevasta maarakenteesta on kerrallaan alttiina pakkasen vaikutukselle. Rakentamiseen käytettävät rakenteet eivät saa päästä jäätymään ennen kuin ne ovat tiivistetty vaatimusten mukaiseen tiiviyteen. Talvella pengermateriaali tiivistetään heti levityksen jälkeen, jolloin se ei vielä ole jäätynyt, ja uusi kerros levitetään mahdollisimman nopeasti tiivistetyn kerroksen päälle. Pengermateriaalin jäädyttyä ei pengertä voi tiivistää Kaivantojen täytöt 1831 Asennusalusta Putkien ja rumpujen asennusalustan materiaalina käytetään #0/16 kalliomursketta. Maakaivannon pohjan liikakaivu täytetään, tiivistetään ja tasataan alkutäyttömateriaalilla tai tasauskerrosmateriaalilla siten, että asennusalustaa varten jää tilaa mm Alkutäytöt Alkutäyttö tehdään hiekasta. Alkutäyttö ulotetaan vähintään 300 mm ylimmän putken laesta ylöspäin ja 400 mm putken sivuille Lopputäytöt Lopputäyttö tehdään katualueella routimattomalla ja tiivistämiskelpoisella materiaalilla, jonka maksimiraekoko on 200mm Päällys- ja pintarakenteet 2100 Päällysrakenteen osat Rakennekerrokset ja niiden paksuudet on esitetty rakennepoikkileikkauksissa.

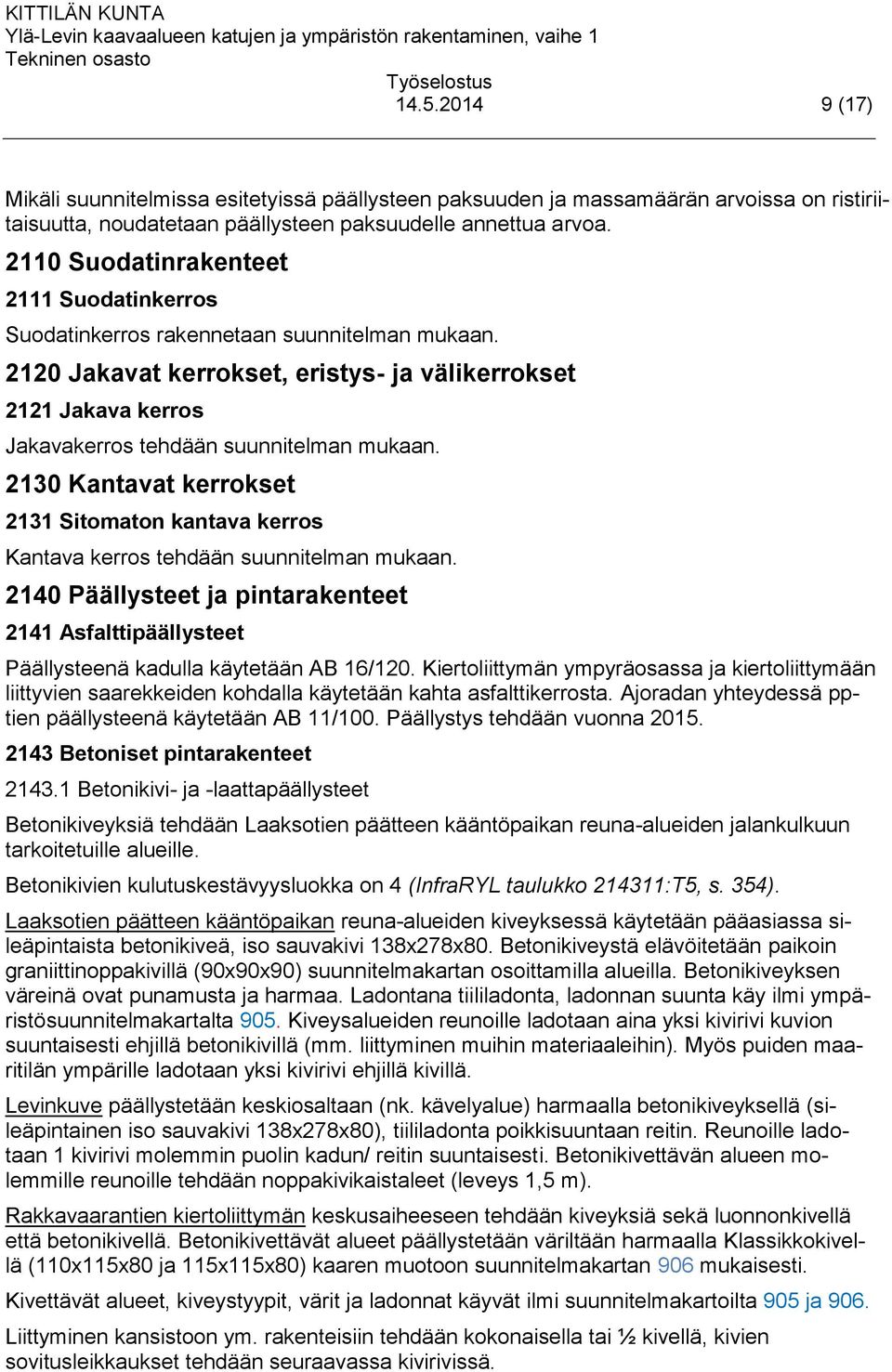

9 (17) Mikäli suunnitelmissa esitetyissä päällysteen paksuuden ja massamäärän arvoissa on ristiriitaisuutta, noudatetaan päällysteen paksuudelle annettua arvoa Suodatinrakenteet 2111 Suodatinkerros Suodatinkerros rakennetaan suunnitelman mukaan Jakavat kerrokset, eristys- ja välikerrokset 2121 Jakava kerros Jakavakerros tehdään suunnitelman mukaan Kantavat kerrokset 2131 Sitomaton kantava kerros Kantava kerros tehdään suunnitelman mukaan Päällysteet ja pintarakenteet 2141 Asfalttipäällysteet Päällysteenä kadulla käytetään AB 16/120. Kiertoliittymän ympyräosassa ja kiertoliittymään liittyvien saarekkeiden kohdalla käytetään kahta asfalttikerrosta. Ajoradan yhteydessä pptien päällysteenä käytetään AB 11/100. Päällystys tehdään vuonna Betoniset pintarakenteet Betonikivi- ja -laattapäällysteet Betonikiveyksiä tehdään Laaksotien päätteen kääntöpaikan reuna-alueiden jalankulkuun tarkoitetuille alueille. Betonikivien kulutuskestävyysluokka on 4 (InfraRYL taulukko :T5, s. 354). Laaksotien päätteen kääntöpaikan reuna-alueiden kiveyksessä käytetään pääasiassa sileäpintaista betonikiveä, iso sauvakivi 138x278x80. Betonikiveystä elävöitetään paikoin graniittinoppakivillä (90x90x90) suunnitelmakartan osoittamilla alueilla. Betonikiveyksen väreinä ovat punamusta ja harmaa. Ladontana tiililadonta, ladonnan suunta käy ilmi ympäristösuunnitelmakartalta 905. Kiveysalueiden reunoille ladotaan aina yksi kivirivi kuvion suuntaisesti ehjillä betonikivillä (mm. liittyminen muihin materiaaleihin). Myös puiden maaritilän ympärille ladotaan yksi kivirivi ehjillä kivillä. Levinkuve päällystetään keskiosaltaan (nk. kävelyalue) harmaalla betonikiveyksellä (sileäpintainen iso sauvakivi 138x278x80), tiililadonta poikkisuuntaan reitin. Reunoille ladotaan 1 kivirivi molemmin puolin kadun/ reitin suuntaisesti. Betonikivettävän alueen molemmille reunoille tehdään noppakivikaistaleet (leveys 1,5 m). Rakkavaarantien kiertoliittymän keskusaiheeseen tehdään kiveyksiä sekä luonnonkivellä että betonikivellä. Betonikivettävät alueet päällystetään väriltään harmaalla Klassikkokivellä (110x115x80 ja 115x115x80) kaaren muotoon suunnitelmakartan 906 mukaisesti. Kivettävät alueet, kiveystyypit, värit ja ladonnat käyvät ilmi suunnitelmakartoilta 905 ja 906. Liittyminen kansistoon ym. rakenteisiin tehdään kokonaisella tai ½ kivellä, kivien sovitusleikkaukset tehdään seuraavassa kivirivissä.

10 (17) Kiveyksen rajautuessa kasvualustaan tai sen ollessa ilman tukea kiveyksen reuna tuetaan maakostealla betonilla kolmen kiven leveydeltä Luonnonkiviset pintarakenteet Noppakiveykset Kiven puristuslujuuden on oltava vähintään 100 kn. Laaksotien päätteen kääntöpaikan harmaasävyistä betonikiveystä elävöitetään väriltään mustilla, lohkopintaisilla graniittisilla noppakivillä (90x90x90) suunnitelmakartan osoittamilla alueilla. Saumojen leveys 10 mm. Levinkuve päällystetään keskiosaltaan (nk. kävelyalue) harmaalla betonikiveyksellä. Betonikivettävän alueen molemmille reunoille tehdään 1,5 m leveät noppakivikaistaleet väriltään harmaalla, lohkopintaisella noppakiveyksellä (90x90x90, tiililadonta). Noppakivetyillä reunoilla sijaitsevat reitin pintavesipainanteet. Saumojen leveys 10 mm. Rakkavaarantien kiertoliittymän keskusaiheeseen tehdään kiveyksiä sekö luonnonkivellä että betonikivellä. Ylimpään osaan (keskus) ladotaan suunnitelmakartan mukainen kuvio järjestettynä lohkareverhouksena (kivien halkaisija n ) niin, että kivien tasaisin sivu sijoitetaan yläpinnaksi tavoitteena suhteellisen tasainen pinta. Lohkareverhouksen ja betonikiveyksen väliin tehdään 3 noppakiven (90x90x90) levyinen raita harmailla lohkotuilla kivillä. Sekä lohkareverhous että noppakivet asennetaan maakosteaan betoniin. Kiveykset tehdään suunnitelmakartan 906 mukaisesti. Kuviota täydennetään betonikiveyksellä. Laaksotien reunoille ja reunakiven viereen tehdään noppakiveyskaistaleet väriltään harmailla lohkotuilla noppakivillä (90x90x90). Saumojen leveys 10 mm Nupukiveykset Kiven puristuslujuuden on oltava vähintään 100 kn. Rakkavaarantien kiertoliittymän yliajettava osa päällystetään harmaalla lohkopintaisella nupukiveyksellä (135x135x80). Kiveys ladotaan ympyrän kaaren mukaisesti. Kivettävät alueet, ladontatavat ja katukohtaiset kivien värisävyt on esitetty suunnitelmakartalla 906. Nupukiveys asennetaan maakosteaan betoniin Kenttäkiveykset Tekniset vaatimukset InfraRYL mukaiset Muu kiviverhous Yleensä ainakin osittain veden peitossa olevan purouoman pohja ja sivut verhoillaan maakosteaan betoniin sidotulla kiveyksellä. Kivien halkaisija tulee olla niin, että mm. myös suurempien kivien alle tulee jäädä ainakin 40 mm maakosteaa betonia. (katso myös kohta 1610 Maaleikkaukset/ Virtausuoma ja hulevesialtaat). Kiveyksen rakennekerrokset: - kenttäkiveys mm - maakostea betoni K10, 100 mm - asennussora, raekoko 0/32, 150 mm

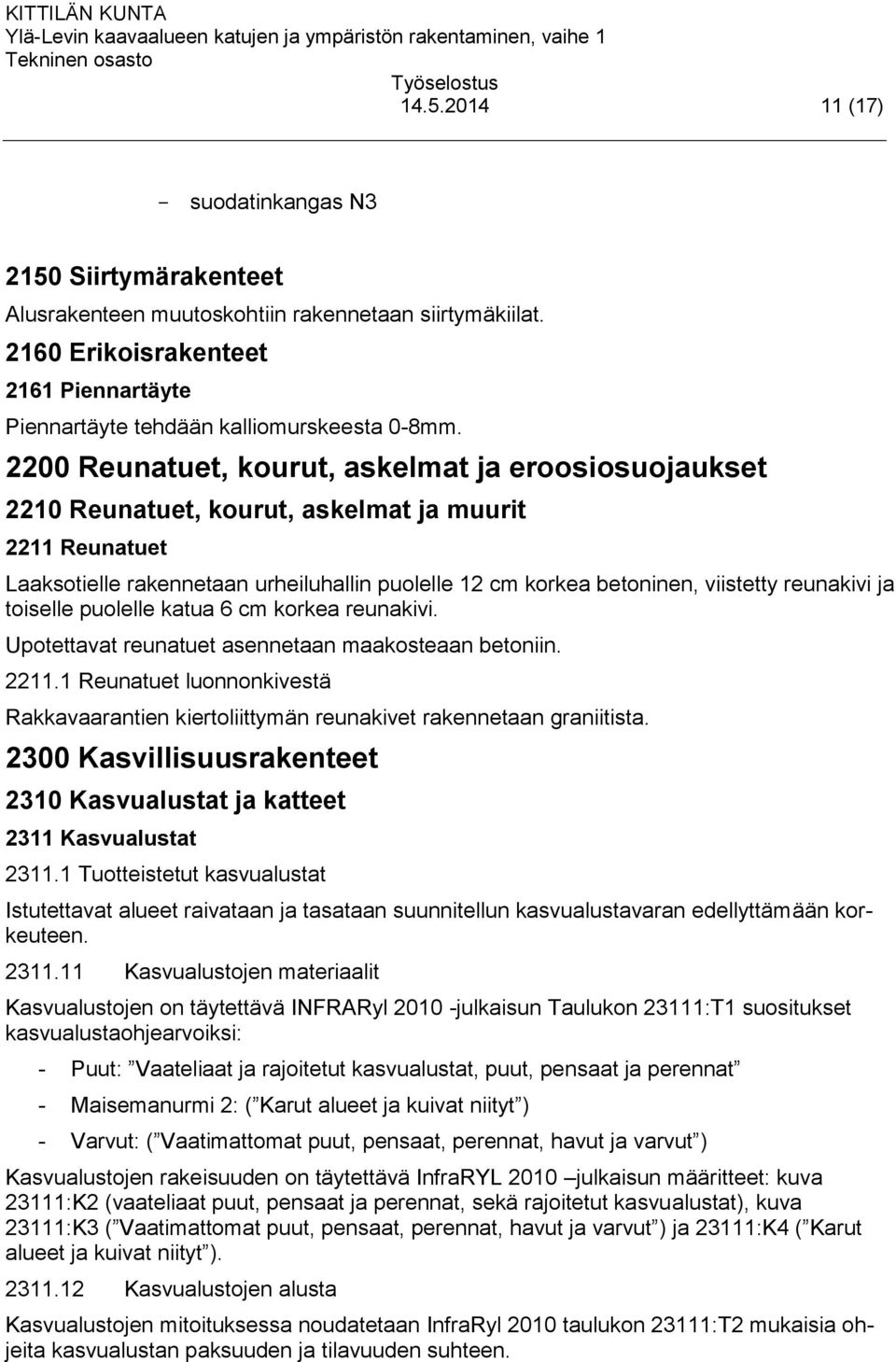

11 (17) - suodatinkangas N Siirtymärakenteet Alusrakenteen muutoskohtiin rakennetaan siirtymäkiilat Erikoisrakenteet 2161 Piennartäyte Piennartäyte tehdään kalliomurskeesta 0-8mm Reunatuet, kourut, askelmat ja eroosiosuojaukset 2210 Reunatuet, kourut, askelmat ja muurit 2211 Reunatuet Laaksotielle rakennetaan urheiluhallin puolelle 12 cm korkea betoninen, viistetty reunakivi ja toiselle puolelle katua 6 cm korkea reunakivi. Upotettavat reunatuet asennetaan maakosteaan betoniin Reunatuet luonnonkivestä Rakkavaarantien kiertoliittymän reunakivet rakennetaan graniitista Kasvillisuusrakenteet 2310 Kasvualustat ja katteet 2311 Kasvualustat Tuotteistetut kasvualustat Istutettavat alueet raivataan ja tasataan suunnitellun kasvualustavaran edellyttämään korkeuteen Kasvualustojen materiaalit Kasvualustojen on täytettävä INFRARyl julkaisun Taulukon 23111:T1 suositukset kasvualustaohjearvoiksi: - Puut: Vaateliaat ja rajoitetut kasvualustat, puut, pensaat ja perennat - Maisemanurmi 2: ( Karut alueet ja kuivat niityt ) - Varvut: ( Vaatimattomat puut, pensaat, perennat, havut ja varvut ) Kasvualustojen rakeisuuden on täytettävä InfraRYL 2010 julkaisun määritteet: kuva 23111:K2 (vaateliaat puut, pensaat ja perennat, sekä rajoitetut kasvualustat), kuva 23111:K3 ( Vaatimattomat puut, pensaat, perennat, havut ja varvut ) ja 23111:K4 ( Karut alueet ja kuivat niityt ) Kasvualustojen alusta Kasvualustojen mitoituksessa noudatetaan InfraRyl 2010 taulukon 23111:T2 mukaisia ohjeita kasvualustan paksuuden ja tilavuuden suhteen.

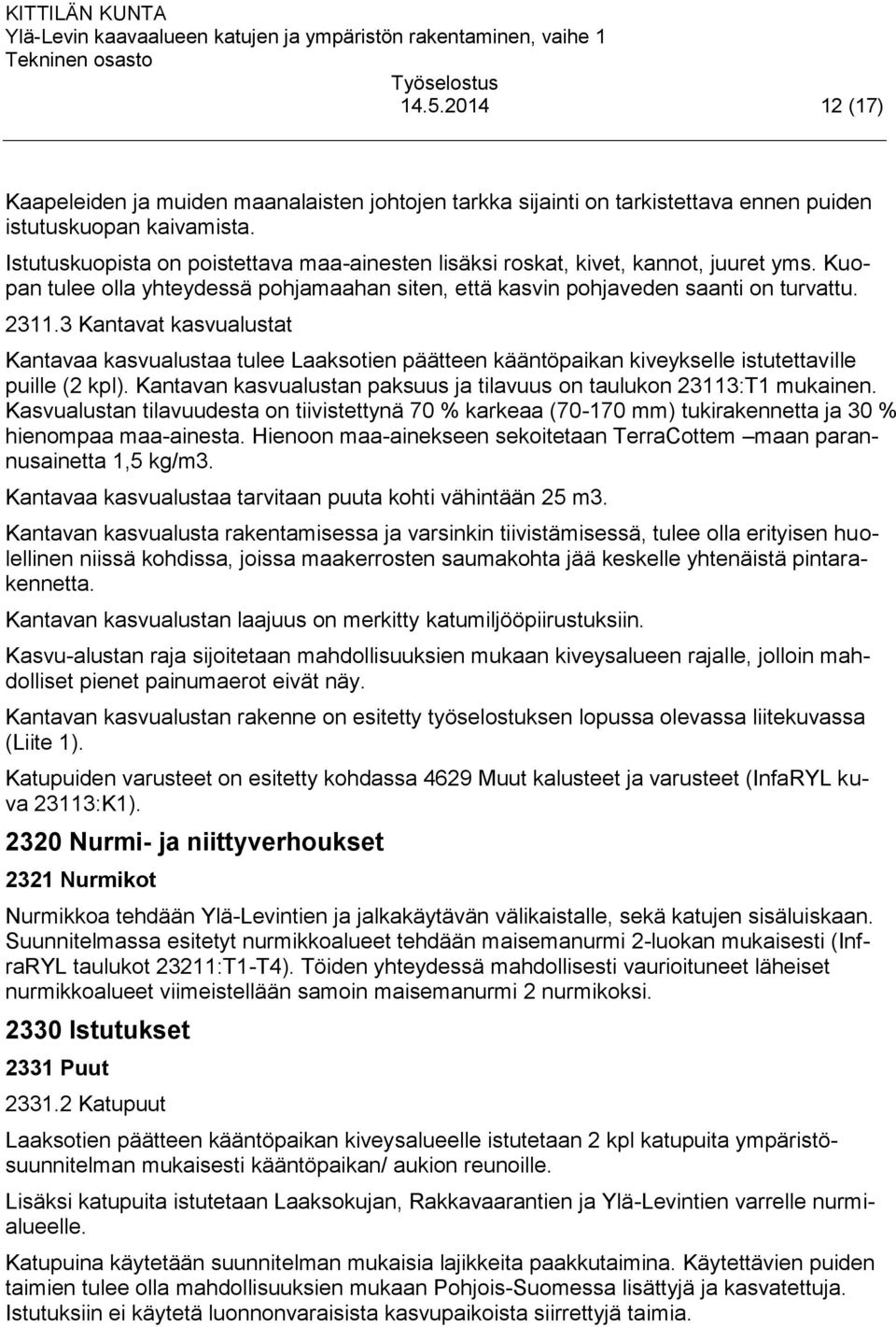

12 (17) Kaapeleiden ja muiden maanalaisten johtojen tarkka sijainti on tarkistettava ennen puiden istutuskuopan kaivamista. Istutuskuopista on poistettava maa-ainesten lisäksi roskat, kivet, kannot, juuret yms. Kuopan tulee olla yhteydessä pohjamaahan siten, että kasvin pohjaveden saanti on turvattu Kantavat kasvualustat Kantavaa kasvualustaa tulee Laaksotien päätteen kääntöpaikan kiveykselle istutettaville puille (2 kpl). Kantavan kasvualustan paksuus ja tilavuus on taulukon 23113:T1 mukainen. Kasvualustan tilavuudesta on tiivistettynä 70 % karkeaa ( mm) tukirakennetta ja 30 % hienompaa maa-ainesta. Hienoon maa-ainekseen sekoitetaan TerraCottem maan parannusainetta 1,5 kg/m3. Kantavaa kasvualustaa tarvitaan puuta kohti vähintään 25 m3. Kantavan kasvualusta rakentamisessa ja varsinkin tiivistämisessä, tulee olla erityisen huolellinen niissä kohdissa, joissa maakerrosten saumakohta jää keskelle yhtenäistä pintarakennetta. Kantavan kasvualustan laajuus on merkitty katumiljööpiirustuksiin. Kasvu-alustan raja sijoitetaan mahdollisuuksien mukaan kiveysalueen rajalle, jolloin mahdolliset pienet painumaerot eivät näy. Kantavan kasvualustan rakenne on esitetty työselostuksen lopussa olevassa liitekuvassa (Liite 1). Katupuiden varusteet on esitetty kohdassa 4629 Muut kalusteet ja varusteet (InfaRYL kuva 23113:K1) Nurmi- ja niittyverhoukset 2321 Nurmikot Nurmikkoa tehdään Ylä-Levintien ja jalkakäytävän välikaistalle, sekä katujen sisäluiskaan. Suunnitelmassa esitetyt nurmikkoalueet tehdään maisemanurmi 2-luokan mukaisesti (InfraRYL taulukot 23211:T1-T4). Töiden yhteydessä mahdollisesti vaurioituneet läheiset nurmikkoalueet viimeistellään samoin maisemanurmi 2 nurmikoksi Istutukset 2331 Puut Katupuut Laaksotien päätteen kääntöpaikan kiveysalueelle istutetaan 2 kpl katupuita ympäristösuunnitelman mukaisesti kääntöpaikan/ aukion reunoille. Lisäksi katupuita istutetaan Laaksokujan, Rakkavaarantien ja Ylä-Levintien varrelle nurmialueelle. Katupuina käytetään suunnitelman mukaisia lajikkeita paakkutaimina. Käytettävien puiden taimien tulee olla mahdollisuuksien mukaan Pohjois-Suomessa lisättyjä ja kasvatettuja. Istutuksiin ei käytetä luonnonvaraisista kasvupaikoista siirrettyjä taimia.

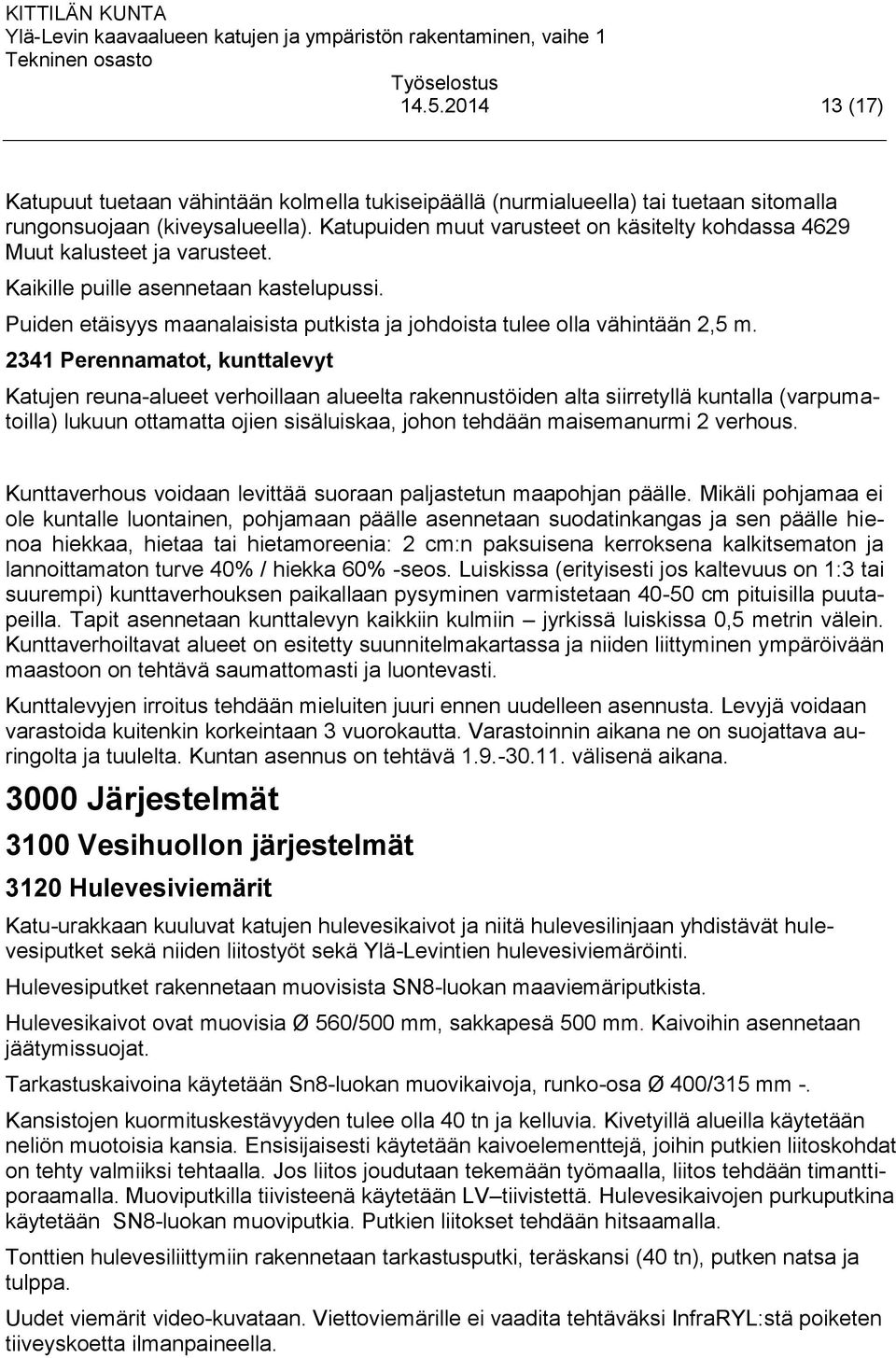

13 (17) Katupuut tuetaan vähintään kolmella tukiseipäällä (nurmialueella) tai tuetaan sitomalla rungonsuojaan (kiveysalueella). Katupuiden muut varusteet on käsitelty kohdassa 4629 Muut kalusteet ja varusteet. Kaikille puille asennetaan kastelupussi. Puiden etäisyys maanalaisista putkista ja johdoista tulee olla vähintään 2,5 m Perennamatot, kunttalevyt Katujen reuna-alueet verhoillaan alueelta rakennustöiden alta siirretyllä kuntalla (varpumatoilla) lukuun ottamatta ojien sisäluiskaa, johon tehdään maisemanurmi 2 verhous. Kunttaverhous voidaan levittää suoraan paljastetun maapohjan päälle. Mikäli pohjamaa ei ole kuntalle luontainen, pohjamaan päälle asennetaan suodatinkangas ja sen päälle hienoa hiekkaa, hietaa tai hietamoreenia: 2 cm:n paksuisena kerroksena kalkitsematon ja lannoittamaton turve 40% / hiekka 60% -seos. Luiskissa (erityisesti jos kaltevuus on 1:3 tai suurempi) kunttaverhouksen paikallaan pysyminen varmistetaan cm pituisilla puutapeilla. Tapit asennetaan kunttalevyn kaikkiin kulmiin jyrkissä luiskissa 0,5 metrin välein. Kunttaverhoiltavat alueet on esitetty suunnitelmakartassa ja niiden liittyminen ympäröivään maastoon on tehtävä saumattomasti ja luontevasti. Kunttalevyjen irroitus tehdään mieluiten juuri ennen uudelleen asennusta. Levyjä voidaan varastoida kuitenkin korkeintaan 3 vuorokautta. Varastoinnin aikana ne on suojattava auringolta ja tuulelta. Kuntan asennus on tehtävä välisenä aikana Järjestelmät 3100 Vesihuollon järjestelmät 3120 Hulevesiviemärit Katu-urakkaan kuuluvat katujen hulevesikaivot ja niitä hulevesilinjaan yhdistävät hulevesiputket sekä niiden liitostyöt sekä Ylä-Levintien hulevesiviemäröinti. Hulevesiputket rakennetaan muovisista SN8-luokan maaviemäriputkista. Hulevesikaivot ovat muovisia Ø 560/500 mm, sakkapesä 500 mm. Kaivoihin asennetaan jäätymissuojat. Tarkastuskaivoina käytetään Sn8-luokan muovikaivoja, runko-osa Ø 400/315 mm -. Kansistojen kuormituskestävyyden tulee olla 40 tn ja kelluvia. Kivetyillä alueilla käytetään neliön muotoisia kansia. Ensisijaisesti käytetään kaivoelementtejä, joihin putkien liitoskohdat on tehty valmiiksi tehtaalla. Jos liitos joudutaan tekemään työmaalla, liitos tehdään timanttiporaamalla. Muoviputkilla tiivisteenä käytetään LV tiivistettä. Hulevesikaivojen purkuputkina käytetään SN8-luokan muoviputkia. Putkien liitokset tehdään hitsaamalla. Tonttien hulevesiliittymiin rakennetaan tarkastusputki, teräskansi (40 tn), putken natsa ja tulppa. Uudet viemärit video-kuvataan. Viettoviemärille ei vaadita tehtäväksi InfraRYL:stä poiketen tiiveyskoetta ilmanpaineella.

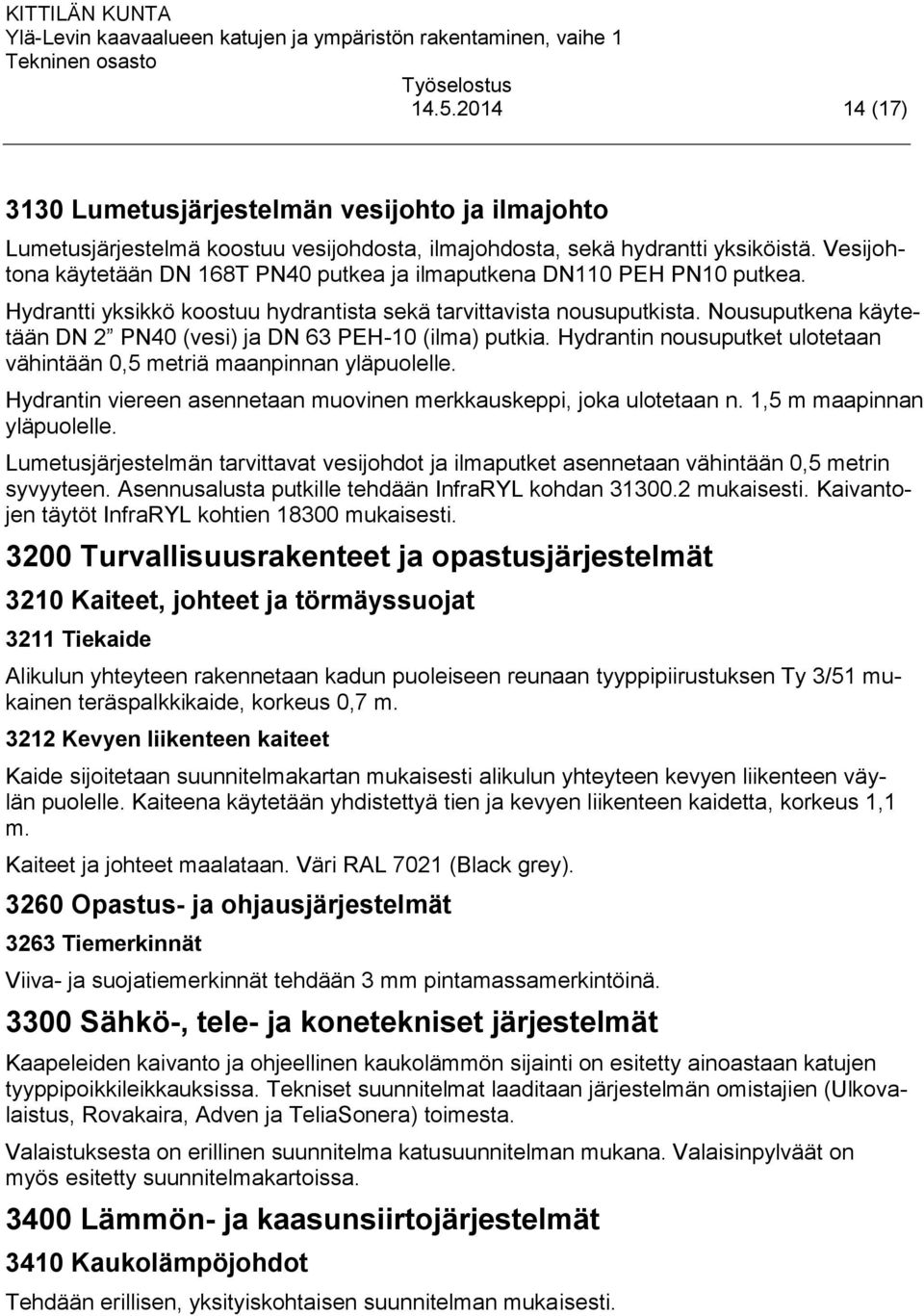

14 (17) 3130 Lumetusjärjestelmän vesijohto ja ilmajohto Lumetusjärjestelmä koostuu vesijohdosta, ilmajohdosta, sekä hydrantti yksiköistä. Vesijohtona käytetään DN 168T PN40 putkea ja ilmaputkena DN110 PEH PN10 putkea. Hydrantti yksikkö koostuu hydrantista sekä tarvittavista nousuputkista. Nousuputkena käytetään DN 2 PN40 (vesi) ja DN 63 PEH-10 (ilma) putkia. Hydrantin nousuputket ulotetaan vähintään 0,5 metriä maanpinnan yläpuolelle. Hydrantin viereen asennetaan muovinen merkkauskeppi, joka ulotetaan n. 1,5 m maapinnan yläpuolelle. Lumetusjärjestelmän tarvittavat vesijohdot ja ilmaputket asennetaan vähintään 0,5 metrin syvyyteen. Asennusalusta putkille tehdään InfraRYL kohdan mukaisesti. Kaivantojen täytöt InfraRYL kohtien mukaisesti Turvallisuusrakenteet ja opastusjärjestelmät 3210 Kaiteet, johteet ja törmäyssuojat 3211 Tiekaide Alikulun yhteyteen rakennetaan kadun puoleiseen reunaan tyyppipiirustuksen Ty 3/51 mukainen teräspalkkikaide, korkeus 0,7 m Kevyen liikenteen kaiteet Kaide sijoitetaan suunnitelmakartan mukaisesti alikulun yhteyteen kevyen liikenteen väylän puolelle. Kaiteena käytetään yhdistettyä tien ja kevyen liikenteen kaidetta, korkeus 1,1 m. Kaiteet ja johteet maalataan. Väri RAL 7021 (Black grey) Opastus- ja ohjausjärjestelmät 3263 Tiemerkinnät Viiva- ja suojatiemerkinnät tehdään 3 mm pintamassamerkintöinä Sähkö-, tele- ja konetekniset järjestelmät Kaapeleiden kaivanto ja ohjeellinen kaukolämmön sijainti on esitetty ainoastaan katujen tyyppipoikkileikkauksissa. Tekniset suunnitelmat laaditaan järjestelmän omistajien (Ulkovalaistus, Rovakaira, Adven ja TeliaSonera) toimesta. Valaistuksesta on erillinen suunnitelma katusuunnitelman mukana. Valaisinpylväät on myös esitetty suunnitelmakartoissa Lämmön- ja kaasunsiirtojärjestelmät 3410 Kaukolämpöjohdot Tehdään erillisen, yksityiskohtaisen suunnitelman mukaisesti.

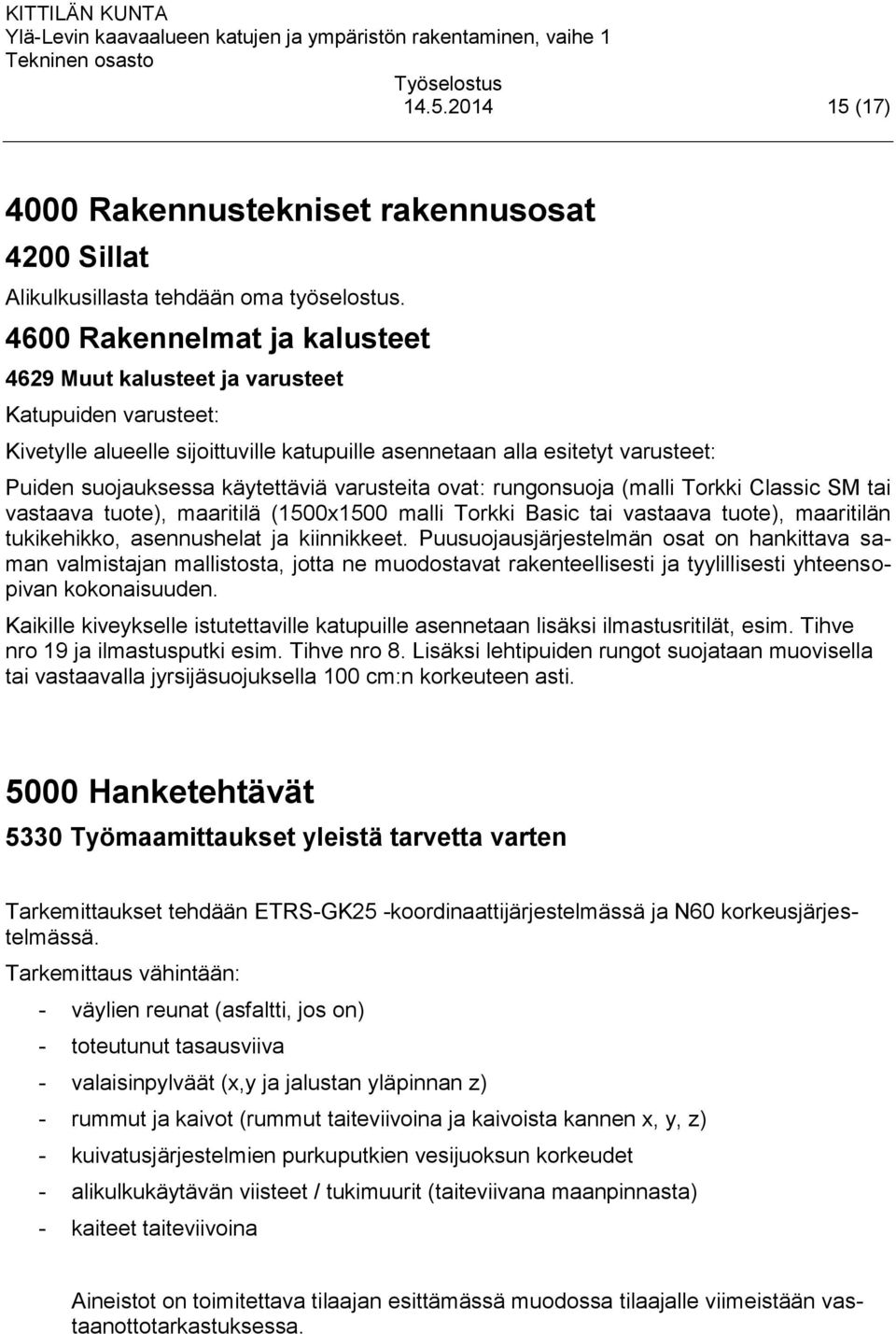

15 (17) 4000 Rakennustekniset rakennusosat 4200 Sillat Alikulkusillasta tehdään oma työselostus Rakennelmat ja kalusteet 4629 Muut kalusteet ja varusteet Katupuiden varusteet: Kivetylle alueelle sijoittuville katupuille asennetaan alla esitetyt varusteet: Puiden suojauksessa käytettäviä varusteita ovat: rungonsuoja (malli Torkki Classic SM tai vastaava tuote), maaritilä (1500x1500 malli Torkki Basic tai vastaava tuote), maaritilän tukikehikko, asennushelat ja kiinnikkeet. Puusuojausjärjestelmän osat on hankittava saman valmistajan mallistosta, jotta ne muodostavat rakenteellisesti ja tyylillisesti yhteensopivan kokonaisuuden. Kaikille kiveykselle istutettaville katupuille asennetaan lisäksi ilmastusritilät, esim. Tihve nro 19 ja ilmastusputki esim. Tihve nro 8. Lisäksi lehtipuiden rungot suojataan muovisella tai vastaavalla jyrsijäsuojuksella 100 cm:n korkeuteen asti Hanketehtävät 5330 Työmaamittaukset yleistä tarvetta varten Tarkemittaukset tehdään ETRS-GK25 -koordinaattijärjestelmässä ja N60 korkeusjärjestelmässä. Tarkemittaus vähintään: - väylien reunat (asfaltti, jos on) - toteutunut tasausviiva - valaisinpylväät (x,y ja jalustan yläpinnan z) - rummut ja kaivot (rummut taiteviivoina ja kaivoista kannen x, y, z) - kuivatusjärjestelmien purkuputkien vesijuoksun korkeudet - alikulkukäytävän viisteet / tukimuurit (taiteviivana maanpinnasta) - kaiteet taiteviivoina Aineistot on toimitettava tilaajan esittämässä muodossa tilaajalle viimeistään vastaanottotarkastuksessa.

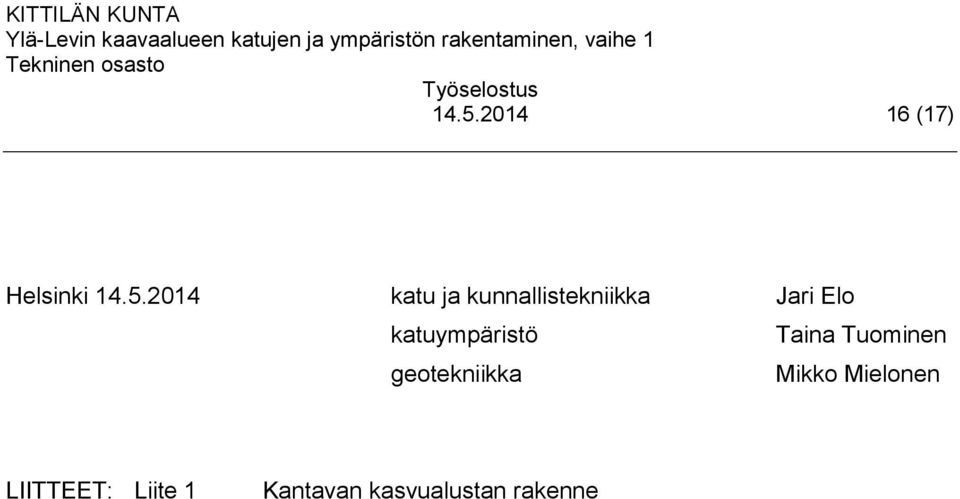

16 (17) Helsinki katu ja kunnallistekniikka Jari Elo katuympäristö Taina Tuominen geotekniikka Mikko Mielonen LIITTEET: Liite 1 Kantavan kasvualustan rakenne

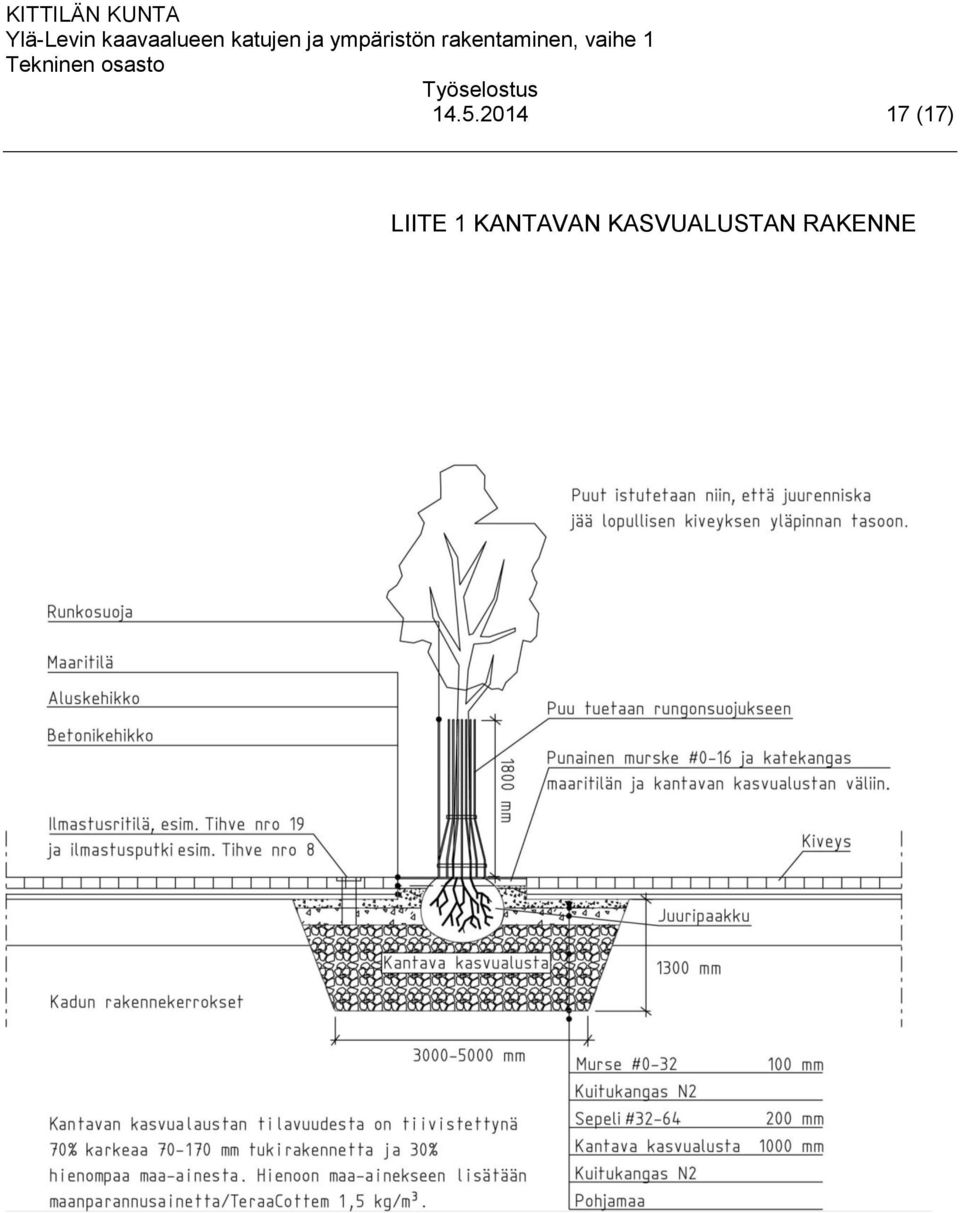

17 (17) LIITE 1 KANTAVAN KASVUALUSTAN RAKENNE
