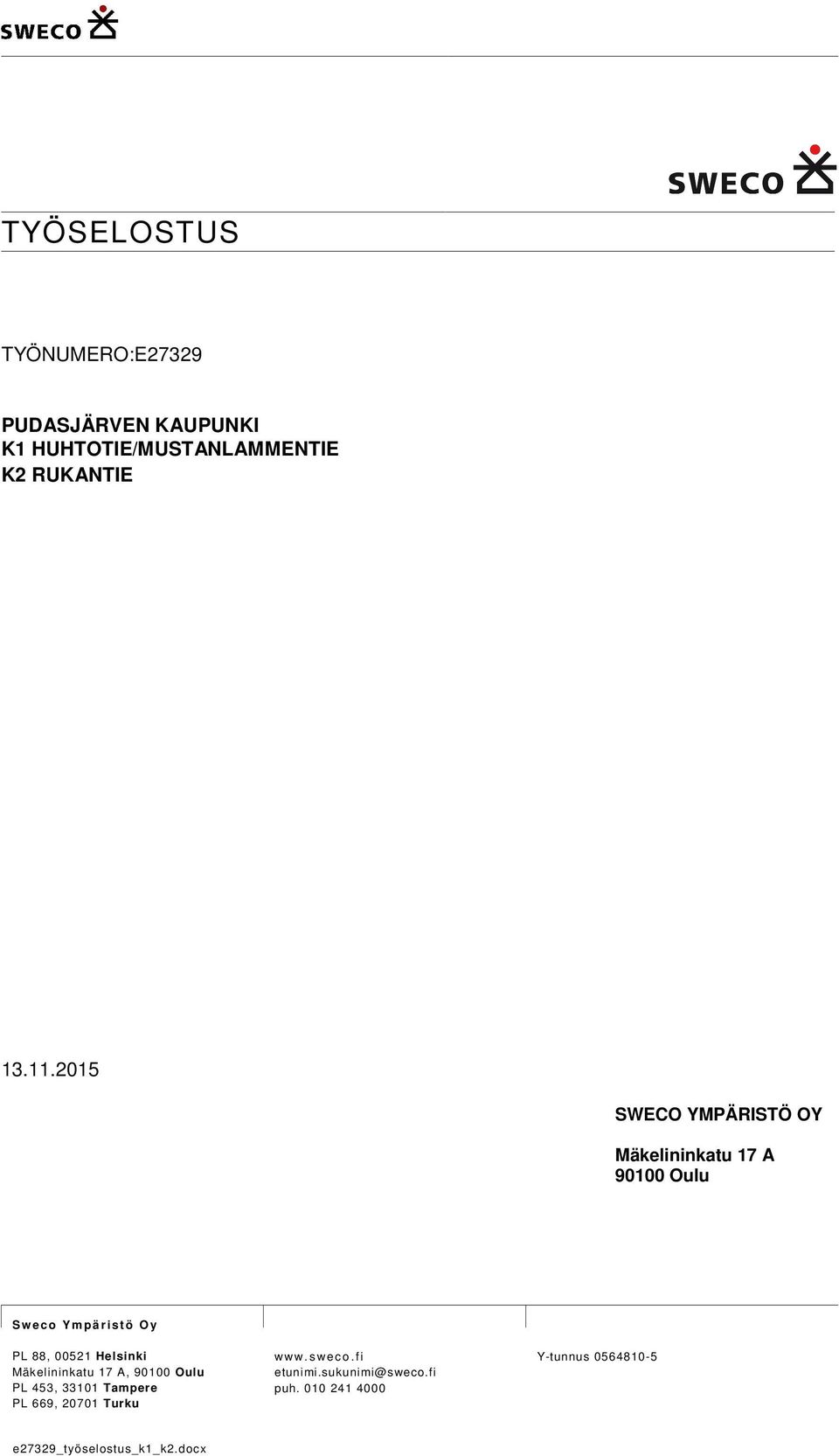

TYÖSELOSTUS TYÖNUMERO:E27329 PUDASJÄRVEN KAUPUNKI K1 HUHTOTIE/MUSTANLAMMENTIE K2 RUKANTIE SWECO YMPÄRISTÖ OY. Mäkelininkatu 17 A Oulu

Transkriptio

1 TYÖNUMERO:E27329 PUDASJÄRVEN KAUPUNKI K1 HUHTOTIE/MUSTANLAMMENTIE K2 RUKANTIE SWECO YMPÄRISTÖ OY Mäkelininkatu 17 A Oulu S w e co Ympä r is t ö O y PL 88, Helsinki Mäkelininkatu 17 A, Oulu PL 453, Tampere PL 669, Turku w ww. s we c o. fi etunimi.sukunimi@sweco.fi puh Y-tunnus

2 Sisällysluettelo 1 YLEISTÄ Kohteen esittely Käytettävät asiakirjat Työmaahallinto Rakennuttaminen ja valvonta Suunnittelija Katselmukset Alku- ja loppukatselmus 2 2 Toiminnan järjestely Liikennejärjestelyt ja suojaustoimenpiteet 2 3 Työmaan huolto Työturvallisuus 3 4 Maastokatselmukset ja laadunvalvonta Mittaustyöt Työnaikaiset mittaukset Työmäärien mittaukset Maaperätutkimukset Maarakennustöiden laadunvalvonta Näytteenotto ja tutkimukset 4 TEKNINEN OSIO MAA-, POHJA- JA KALLIORAKENTEET Olevat rakenteet ja rakennusosat Poistettava, siirrettävä ja suojattava kasvillisuus Poistettavat puut ja muu kasvillisuus Suojattava kasvillisuus ja luontoalueet Poistettavat, siirrettävät ja suojattavat rakenteet Poistettavat rakenteet Siirrettävät rakenteet Johto-, putki-, ja kaapelirakenteiden siirtäminen Suojattavat rakenteet Johto-, putki-, ja kaapelirakenteiden suojaaminen Poistettavat ja siirrettävät maa- ja pengerrakenteet Poistettavat pintamaat 7

3 14000 POHJARAKENTEET Suojaukset ja eristykset Putkijohtojen, rumpujen ja kaivojen lämmöneristysten materiaalit Kuivatusrakenteet Salaojat Sivu- ja niskaojat Maaleikkaukset ja kaivannot Maaleikkaukset Maakaivannot Putki- ja johtokaivannot Salaojakaivannot PENKEREET- MAAPADOT JA TÄYTÖT Penkereet Luiskatäyttö Kaivantojen täytöt Asennusalustat Alkutäytöt Salaojien ympärystäytöt Lopputäytöt PÄÄLLYS- JA PINTARAKENTEET Suodatinrakenteet Suodatinkerrokset 10 Masuunihiekka Suodatinkankaat Kantavat kerrokset Sitomattomat kantavat kerrokset Päällysteet ja pintarakenteet Asfalttipäällysteet 11 Piennartäyte Siirtymärakenteet Siirtymäkiilat REUNATUET, KOURUT, ASKELMAT JA EROOSIOSUOJAUKSET Reunatuet Kasvillisuusrakenteet Kasvualustat ja katteet Tuotteistetut kasvualustat Nurmi- ja niittyverhoukset Kylvönurmikot JÄRJESTELMÄT VESIHUOLLON JÄRJESTELMÄT Hulevesiviemärit TURVALLISUUSRAKENTEET JA OPASTUSJÄRJESTELMÄT 12

4 32600 Opastus- ja ohjausjärjestelmät Liikennemerkit Tiemerkinnät sähkö-, tele- ja konetekniset järjestelmät valaistusrakenteet 13

5 1 YLEISTÄ 1.1 KOHTEEN ESITTELY Tämä työselostus koskee Huhtotien/Mustanlammentien ja Rukantien katujen perusparantamista. Rakennettava kohde sijaitsee Pudasjärven kaupungissa Kurenalan alueella. Urakoitsijan tulee tutustua kohteeseen tarjouslaskenta-aikana. 1.2 KÄYTETTÄVÄT ASIAKIRJAT Maarakennustyöt tehdään tämän suunnitelman piirustusten, työkohtaisen työselityksen ja seuraavien ohjeiden mukaisesi: INFRARAKENTAMISEN YLEISET LAATUVAATIMUKSET (InfraRYL) o Osa 1 Väylät ja alueet, 2010 o Osa 2 Järjestelmät ja täydentävät osat, 2006 INFRA 2015: Rakennusosa- ja hankenimikkeistö, Määrämittausohje ASFALTTINORMI 2011 liitteineen Suomen rakennusinsinööriliitto RIL ry: Maahan ja veteen asennettavat kestomuoviputket, RIL Suomen rakennusinsinööriliitto RIL ry: Kaivanto-ohje, RIL Ruukki Metals: Masuunihiekka suunnittelu ja rakentaminen, Tässä työselostuksessa täydennetään edellä mainituissa julkaisuissa esitettyjä teknisiä vaatimuksia ja ohjeita. Lisäksi työn suorittamisessa noudatetaan rakentamista koskevia yleisiä työselityksiä ja normaalimääräyksiä, lakeja, asetuksia, sekä rakentamista ja työturvallisuutta valvovien viranomaisten antamia ohjeita ja määräyksiä. Rakennustarvikkeiden valmistajien asennusohjeita, sekä työn valvojan ja suunnittelijan työn aikana antamia ohjeita. Urakoitsija on velvollinen viipymättä ilmoittamaan rakennuttajalle ja rakennuttajan valvojalle havaitsemistaan ristiriitaisuuksista asiakirjojen välillä tai asiakirjojen ja olemassa olevien rakenteiden välillä. Mahdolliset ristiriitaisuudet on pyrittävä selvittämään hyvissä ajoin, etteivät ne aiheuta tarpeettomia kustannuksia eivätkä katkoja työn suorituksessa. Rakennuttaja ratkaisee yhteistyössä suunnittelijoiden kanssa suunnitelmien muutostarpeen. 1 (13)

6 1.3 TYÖMAAHALLINTO Rakennuttaminen ja valvonta Nimi: Pudasjärven kaupunki / Tekniset palvelut Osoite: PL 10, Varsitie Pudasjärvi Yhteyshenkilö: Yhdyskuntatekniikan päällikkö Pekka Pitkänen Puhelin: Sähköposti: etunimi.sukunimi@pudasjarvi.fi Kohteen valvoja nimetään myöhemmin, yhteystiedot sopimusneuvottelujen yhteydessä Suunnittelija Nimi: Osoite: Sweco Ympäristö Oy Mäkelininkatu 17A Oulu 2 (13) Yhteyshenkilöt: Projektipäällikkö Keijo Verronen Puhelin Sähköposti: etunimi.sukunimi@sweco.fi 1.4 KATSELMUKSET Alku- ja loppukatselmus Ennen työn aloittamista pidetään alkukatselmus ja rakentamisen valmistuttua loppukatselmus. Urakoitsija suorittaa myös rakennustyöalueen vaikutusalueella olevien rakennusten, rakenteiden, laitteiden ja rajamerkkien kuntotarkistukset ennen työn aloitusta ja vastaa niille aiheuttamistaan vahingoista. Kiinteistöille tehdään kiinteistökatselmus, jonka ajankohdan urakoitsijan on ilmoitettava rakennustyömaan valvojalle hyvissä ajoin. Kiinteistöjen kuntoa on seurattava koko rakennusurakan ajan ja mikäli niiden tilassa havaitaan muutoksia, työt on keskeytettävä välittömästi. Kiinteistöille tehdään uusi katselmus rakentamisen päätyttyä. Aloituskatselmuksessa sovitaan työalueet ja varastointialueet. Katselmuksista laaditaan pöytäkirjat. 2 TOIMINNAN JÄRJESTELY 2.1 LIIKENNEJÄRJESTELYT JA SUOJAUSTOIMENPITEET Työnaikaisen liikenteen järjestely kuuluu urakoitsijalle. Mahdollisten kiertoteiden ja ajoratojen työnaikainen kunnossapito kuuluu urakkaan. Urakoitsijan tulee määrätä henkilö, joka vastaa työnaikaisista liikennejärjestelyistä. Henkilöllä tulee olla suoritettuna Tieturva II- koulutus.

7 3 TYÖMAAN HUOLTO 3.1 TYÖTURVALLISUUS Urakoitsija laatii työturvallisuussuunnitelman ja hyväksyttää sen tilaajalla. Urakoitsija suunnittelee ja toteuttaa työskentelyalueen rajaavat suoja-aitaukset ja muut suojarakenteet, jotka ovat ulkopuolisen henkilö- tai omaisuusvahinkojen välttämiseksi. Kohteesta on laadittu erillinen turvallisuusasiakirja. 4 MAASTOKATSELMUKSET JA LAADUNVALVONTA 4.1 MITTAUSTYÖT Suunnitelmissa on käytetty N2000 korkeusjärjestelmää. Tasokoordinaattijärjestelmä on ETRS-GK27. Suunnitelma on laadittu maastomittauksiin ja maanmittauslaitoksen laserkeilausaineistoon perustuvan maastomallin avulla. Maastomittaukset on tehnyt Pudasjärven kaupunki. Suunnittelussa on käytetty YTCAD ohjelmistoa. Korkeustiedot on tarkistettava ennen rakentamista. Tilaaja tuo korkeuskiintopisteen työmaalle Työnaikaiset mittaukset Urakoitsijalle kuuluu kaikkien rakennustyön vaatimien mittauksien tekeminen ja vastuu niiden oikeellisuudesta. Suunnitelma merkitään maastoon kunkin työvaiheen edellyttämällä tavalla. Maastoon sijoitetaan sellainen määrä paaluja, että niiden perusteella työ on tehtävissä suunnitelman mukaisesti ja että on mahdollista luotettavasti todeta työn suunnitelmanmukaisuus näiden merkkien perusteella. Toteutuneiden rakenteiden määrät on tarkistettava ja niistä on ilmoitettava tilaajalle. Nykyisiin rakenteisiin ja järjestelmiin liittyvien rakenteiden sekä järjestelmien mitat on aina tarkastettava työmaalla ja tarvittaessa sovitettava todellisiin korkeuksiin Työmäärien mittaukset Työmäärien mittauksissa noudatetaan INFRA 2015 Rakennusosa- ja hankenimikkeistöä Määrämittausohje. 4.2 MAAPERÄTUTKIMUKSET Alueella ei ole tehty pohjatutkimuksia. Suunniteltaville kaduille on tehty maatutkaukset. Maatutkaukset on suorittanut Carement Oy. Pohjamaaluokat on arvioitu Carement Oy maatutkaustulkintojen perusteella. 3 (13)

8 Kaikista maaperäolosuhteiden muutoksista ja poikkeuksista urakoitsijan tulee välittömästi ilmoittaa rakennuttajalle. 4.3 MAARAKENNUSTÖIDEN LAADUNVALVONTA Noudatetaan tätä työkohtaista työselostusta ja luvussa 1.2 mainittuja yleisiä työselostuksia. Rakentamisesta on laadittava tarkka työkohtainen laatusuunnitelma, jossa esitetään muun muassa hankkeen tarkka aikataulu, työmaasuunnitelma, työvaihekohtaiset laatusuunnitelmat ja tilaajan laatiman turvallisuusasiakirjan mukaiset työturvallisuussuunnitelmat. Urakoitsijan tulee hyväksyttää ym. suunnitelmat tilaajalla ennen töiden aloittamista. Työnkelpoisuutta valvotaan laatusuunnitelman mukaisesti. 4.4 NÄYTTEENOTTO JA TUTKIMUKSET Urakoitsija suorittaa kaikki urakan läpiviemiseen tarvittavat laadunvalvonnalliset näytteenotot ja tutkimukset kustannuksellaan. Kaikki laadun varmistamiseksi tehtyjen mittausten ja kokeiden tulokset, katselmuspöytäkirjat, laadunvalvontaraportit ja suorituspöytäkirjat kootaan työmaalla ajan tasalla pidettävään kelpoisuusasiakirjaan. 4 (13)

9 TEKNINEN OSIO MAA-, POHJA- JA KALLIORAKENTEET OLEVAT RAKENTEET JA RAKENNUSOSAT Suunnittelualueella on seuraavien laiteomistajien kaapeleita ja johtoja, putkia ja laitteita: Caruna (sähkökaapeli), Teliasonera (puhelinkaapeli), Pudasjärven vesiosuuskunta ja Pudasjärven kaupunki (kaukolämpö ja hulevesiviemäri). Suunnitelma-alueella olevien kaapelien likimääräinen sijainti on esitetty suunnitelmakartalla sekä laite ja johtokartalla. Työn aikana tulee huolehtia, että kaikki alueella olevat johdot, laitteet, varusteet yms. ovat toimintakunnossa koko työn keston ajan lukuun ottamatta vähäisiä, siirtotöistä aiheutuvia katkoksia. Urakoitsija ilmoittaa työnaikaisista katkoksista kuluttajille tilaajan edustajien kanssa sovittavalla tavalla. Ennen kaivutöiden aloittamista urakoitsija selvittää kaikkien alueella olevien kaapeleiden tarkat sijainnit yhdessä kaapelinomistajien kanssa. Johtojen ja kaapelien osalta tapahtuvat siirrot, purkamiset ja suojaamiset suorittaa niiden omistaja, ellei asiasta erikseen toisin sovita POISTETTAVA, SIIRRETTÄVÄ JA SUOJATTAVA KASVILLISUUS Poistettavat puut ja muu kasvillisuus Suunnitelman toteuttamiseksi poistettavat puut kaadetaan, karsitaan ja katkotaan metsätöissä yleisesti käytettyjen periaatteiden mukaisesti. Urakoitsija pinoaa raivatun puuston maanomistajan osoittamaan paikkaan. Raivausjätteet urakoitsija poistaa asianmukaisesti kustannuksellaan. Pienempi kasvillisuus raivataan työalueelta tarvittavin osin. Raivausjätteet urakoitsija poistaa asianmukaisesti kustannuksellaan Suojattava kasvillisuus ja luontoalueet 5 (13)

10 Nykyistä kasvillisuutta ei saa tarpeettomasti vahingoittaa. Säilytettävä kasvillisuus suojataan tarvittaessa InfraRYL Osa 1, 2010 taulukon 11113:T1 periaatteiden mukaisesti. Yksittäiset puut suojataan laudoittamalla runko ja yhtenäinen puusto aitaamalla. Juuristoalueella liikkumista tulee välttää. Suunnitelmakartalla esitetyt puiden ja pensaiden suojaukset ovat suuntaa antavia. Puita ja pensaita ei ole mitattu. Kaikki tontin rajalle olevat puut ja pensaat suojataan tarpeen mukaan POISTETTAVAT, SIIRRETTÄVÄT JA SUOJATTAVAT RAKENTEET Poistettavat rakenteet Purettavat materiaalit kuten rummut, hulevesiputket, päällyste ja reunakivet ovat urakoitsijan omaisuutta ja urakoitsija huolehtii kustannuksellaan purettavat jätteet pois työmaalta. Poistettavat kaivot ja putket on osoitettu suunnitelmakartoilla. Nykyiset putket poistetaan siten ettei tonteilla olevaa kasvillisuutta turhaan vahingoiteta. Mikäli tämä ei ole mahdollista, putki jätetään sijoilleen. Nykyisten puisten valaisinpylväiden poisto valaisimineen kuuluu urakkaan. Urakoitsija toimittaa kustannuksellaan purkujätteet pois urakka-alueelta hankkimaansa luvalliseen paikkaan Siirrettävät rakenteet Nykyisä liikennemerkkejä ei saa siirtä tai poistaa liian aikaisin. Nykyiset postilaatikot asennetaan nykyisille sijainneilleen rakenteiden vaihdon jälkeen. Mahdollisista muista siirrettävistä rakenteista sovitaan rakennuttajan kanssa aloituskatselmuksessa Johto-, putki-, ja kaapelirakenteiden siirtäminen Ennen työn aloittamista rakentajan on yhdessä johtojen omistajien kanssa selvitettävä työalueella olevien johtojen tarkka sijainti näyttötoimenpiteillä ja sovittava hyvissä ajoin siirto- ja purkutöiden suorittamisajankohdasta. Johtojen omistaja suorittaa suojaukset, ellei asiasta erikseen toisin sovita. Tekniset vaatimukset InfraRYL mukaisesti Suojattavat rakenteet 6 (13)

11 Lähistöllä olevia rakennuksia ei saa vahingoittaa työn aikana ja ne on tarvittaessa suojattava. Mahdollisista suojattavista rakenteista sovitaan rakennuttajan kanssa aloituskatselmuksessa. Tekniset vaatimukset InfraRYL mukaisesti Johto-, putki-, ja kaapelirakenteiden suojaaminen Ennen työn aloittamista rakentajan on yhdessä johtojen omistajien kanssa selvitettävä työalueella olevien johtojen tarkka sijainti näyttötoimenpiteillä ja sovittava hyvissä ajoin mahdollisista pysyvistä ja työnaikaisista suojauksista ja suojaustöiden aikataulusta. Johtojen omistaja suorittaa suojaukset, ellei asiasta erikseen toisin sovita POISTETTAVAT JA SIIRRETTÄVÄT MAA- JA PENGERRAKENTEET Poistettavat pintamaat Nykyisistä luiskista poistetaan pintamaat. Pintamaan paksuudeksi on arvioitu 20 cm. Pintamaana leikkattavia multia voidaan hyödyntää luiskien nurmetuksen kasvualustaan mikäli ne täyttävät kasvualustojen ravinnepitoisuudet InfraRYL taulukon 23111:T1 mukaisesti (Nurmikot A1 A3). Leikkausmassat kuljetetaan urakoitsijan hankkimalle luvalliselle maanläjitysalueelle. Massojen käsittely, poiskuljetus läjitysalueelle ja tasaus läjitysalueelle kuuluu urakoitsijalle. Läjitettäväksi kelpaamattomat jätteet, kuten kannot ja kivet kuljetetaan luvalliseen paikkaan POHJARAKENTEET SUOJAUKSET JA ERISTYKSET Putkijohtojen, rumpujen ja kaivojen lämmöneristysten materiaalit Kaukolämpöputken eristelevynä ajoradan alla käytetään 50 mm paksuista EPSroudaneristelevyä, jonka puristuslujuus on >200 kpa KUIVATUSRAKENTEET Alueet kuivatetaan sadevesijärjestelmää ja ojapainanteita käyttäen Salaojat Salaojat rakennetaan muovisesta SN8 luokan 110mm salaojaputkesta suunnitelmapiirustusten mukaisesti. 7 (13)

12 8 (13) Sivu- ja niskaojat Tien kuivatusjärjestelyt on esitetty suunnitelmakartalla. Uusien sivuojien sijainnit on esitetty paalukohtaisissa poikkileikkauksissa ja suunnitelmakartalla. Kaikki sivuojat verhoillaan nurmiverhouksella MAALEIKKAUKSET JA KAIVANNOT MAALEIKKAUKSET Ennen kaivutöiden aloittamista selvitetään ja merkitään maastoon ko. rakennusalueen maakaapeleiden- ja johtojen, yms. sijainti. Poistettavia maaleikkauksia voidaan käyttää soveltuvilta osin luiska- ja lopputäyttöihin. Tässä urakassa vanhoja rakennekerrosmateriaaleja ei saa käyttää uusittaviin rakennekerroksiin ellei vanhoja rakennekerroksia tutkita maanäyttein (rakeisuustutkimus) ja hyväksytetä materiaalia rakennuttajalla. Ylijäämämaat kuljetetaan urakoitsijan hankkimalle maanläjitysalueelle. Massojen käsittely, poiskuljetus läjitysalueelle ja tasaus läjitysalueelle kuuluu urakoitsijalle. Läjityksen päätyttyä alue muotoillaan siistiksi MAAKAIVANNOT Poistettavia maaleikkauksia voidaan käyttää soveltuvilta osin luiska- ja lopputäyttöihin. Tässä urakassa vanhoja rakennekerrosmateriaaleja ei saa käyttää uusittaviin rakennekerroksiin ellei vanhoja rakennekerroksia tutkita maanäyttein (rakeisuustutkimus) ja hyväksytetä materiaalia rakennuttajalla. Ylijäämämaat kuljetetaan urakoitsijan hankkimalle maanläjitysalueelle. Massojen käsittely, poiskuljetus läjitysalueelle ja tasaus läjitysalueelle kuuluu urakoitsijalle. Läjityksen päätyttyä alue muotoillaan siistiksi. Urakoitsija laatii kaivantosuunnitelman ennen kaivutöiden aloittamista Putki- ja johtokaivannot Kaivannon teossa noudatetaan julkaisua "Kaivanto-ohje, RIL " sekä InfraRYL. Tekniset vaatimukste InfraRYL mukaisesti Salaojakaivannot Salaojakaivannot tehdään suunnitelmapiirustusten mukaisesti suunniteltuun kaltevuuteen.

13 18000 PENKEREET- MAAPADOT JA TÄYTÖT PENKEREET Luiskatäyttö Luiskatäyttömateriaalina käytetään soveltuvin osin leikkausmassoja KAIVANTOJEN TÄYTÖT Asennusalustat Putket ja kaivot asennetaan 150mm vahvuiselle asennusalustalle (murske, raekoko 0/16). Asennusalustan alle asennetaan N3 luokan suodatinkangas Alkutäytöt Ennen täyttöä tarkastetaan, että putket ovat vahingoittumattomat, oikeilla paikoillaan ja oikein asennettu. Alkutäyttö tehdään routimattomasta hiekasta enintään 300 mm paksuina kerroksina ja tiivistetään siten, että saavutetaan vaadittu tiiveysaste. Alkutäyttömateriaali pudotetaan kaivantoon varovasti, tasaisesti putkien molemmille puolille. Täytön ensimmäinen vaihe tehdään putken vierustalla lapiotyönä tai muilla sellaisilla menetelmillä, etteivät putket siirry paikaltaan tai vaurioidu. Alkutäyttömateriaalia sullotaan (sauvalla tms.) putken tuntumassa huolellisesti putken alle ja sivuille siten, ettei putkien korkeusasema muutu ja että täyte tulee tiiviisti putkea vasten. Alkutäyttö ulotetaan vähintään 300 mm putken laen yläpuolelle. Jäätynyttä materiaalia ei saa käyttää alkutäyttöön Salaojien ympärystäytöt Salaojien ympärystäyttömateriaalina käytetään InfraRYL kuvan 18320:K1c rakeisuuksia noudattavia täyttömateriaaleja (esim. sepeli 8/32) Lopputäytöt Lopputäyttömateriaalina käytetään soveltuvilta osin leikkausmassoja. 9 (13)

14 20000 PÄÄLLYS- JA PINTARAKENTEET Tyyppipoikkileikkauksissa on esitetty perinteisen rakenteen lisäksi vaihtoehtoinen masuunihiekkarakenne. Urakoitisijan on valitessaan masuunihiekkarakenteen tarkistettava salaojien korot vastaamaan muuttunutta rakennepaksuutta SUODATINRAKENTEET Suodatinkerrokset Suodatinkerros rakennetaan suodatinkerroksen vaatimukset täyttävästä routimattomasta hiekasta, E-moduuli 50MN/m2. Masuunihiekka Masuunihiekkaa voidaan käytetään vaihtoehtoisen tyyppipoikkileikkauksen mukaan. Masuunihiekan osalta noudatetaan Ruukki Metals Oy:n julkaisua Masuunihiekka suunnittelu ja rakentaminen, Suodatinkankaat Suodatinkangas käyttöluokka N KANTAVAT KERROKSET Sitomattomat kantavat kerrokset Sitomaton kantava kerros rakennetaan murskeesta , jonka E-moduuli arvo on 280 MN/m2. Kantavan kerroksen murskeen rakeisuuskokeessa on osoitettava materiaalin E- moduuli arvo. Kadun kantavan kerroksen pintaan levitetään profilointikerros 50 mm (M , E-moduuli 280 MN/m2). Kevyen liikenteen väylän kantavan kerroksen pintaan levitetään profilointikerros 50 mm (M , E-moduuli 280 MN/m2). Kantavuusvaatimus kantavan kerroksen päältä mitattuna ajoradalla on 160 MPa ja kevyen liikenteen väylillä 130 MPa. Tiiveyssuhdevaatimus määräytyy InfraRYL taulukkojen 21310:T4 ja T5 mukaan. Laadunvalvontakantavuus ja tiiviyssuhde mitataan levykuormituskokeella. 10 (13)

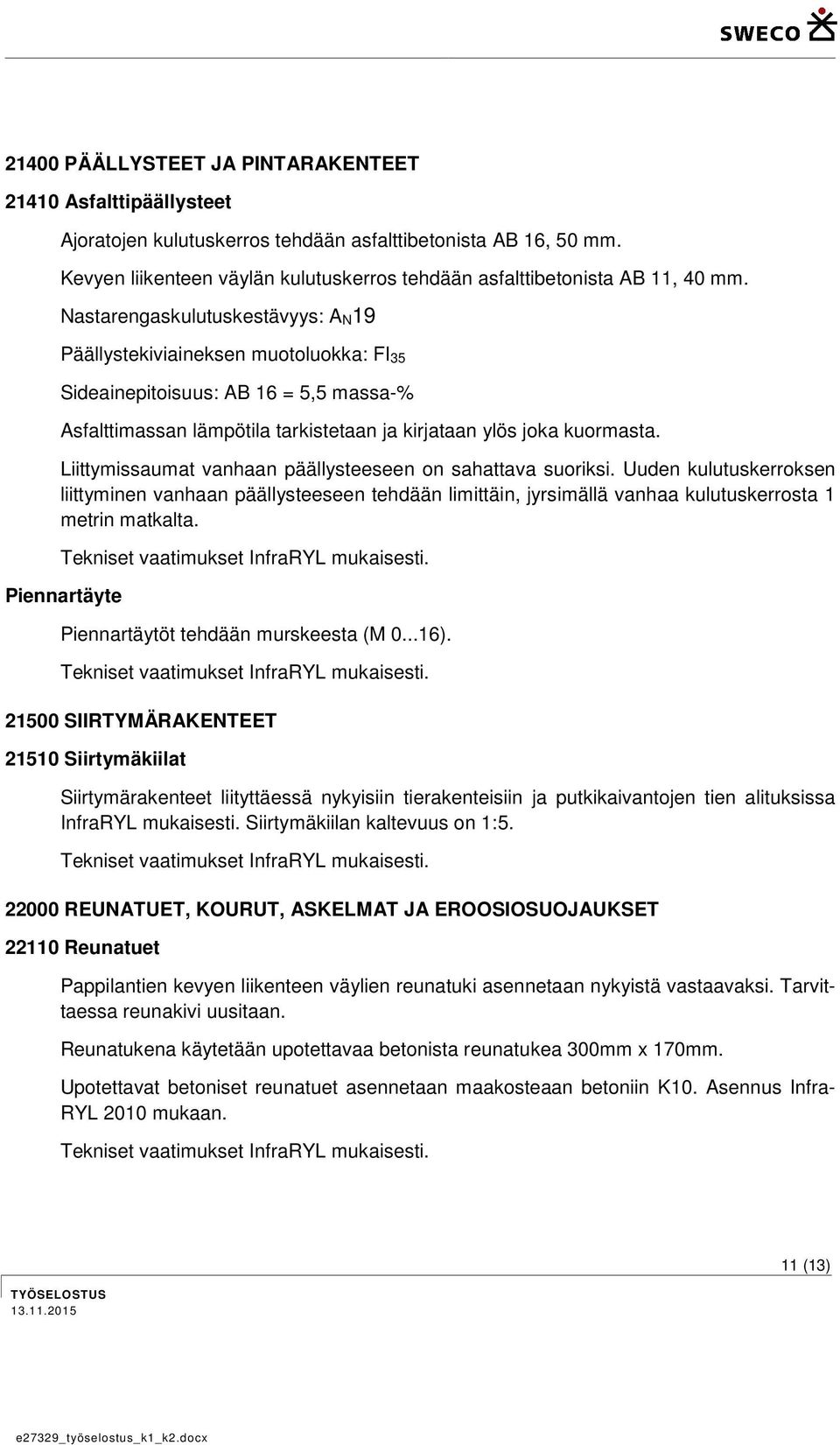

15 21400 PÄÄLLYSTEET JA PINTARAKENTEET Asfalttipäällysteet Ajoratojen kulutuskerros tehdään asfalttibetonista AB 16, 50 mm. Kevyen liikenteen väylän kulutuskerros tehdään asfalttibetonista AB 11, 40 mm. Nastarengaskulutuskestävyys: A N19 Päällystekiviaineksen muotoluokka: FI 35 Sideainepitoisuus: AB 16 = 5,5 massa-% Asfalttimassan lämpötila tarkistetaan ja kirjataan ylös joka kuormasta. Liittymissaumat vanhaan päällysteeseen on sahattava suoriksi. Uuden kulutuskerroksen liittyminen vanhaan päällysteeseen tehdään limittäin, jyrsimällä vanhaa kulutuskerrosta 1 metrin matkalta. Piennartäyte Piennartäytöt tehdään murskeesta (M ) SIIRTYMÄRAKENTEET Siirtymäkiilat Siirtymärakenteet liityttäessä nykyisiin tierakenteisiin ja putkikaivantojen tien alituksissa InfraRYL mukaisesti. Siirtymäkiilan kaltevuus on 1: REUNATUET, KOURUT, ASKELMAT JA EROOSIOSUOJAUKSET Reunatuet Pappilantien kevyen liikenteen väylien reunatuki asennetaan nykyistä vastaavaksi. Tarvittaessa reunakivi uusitaan. Reunatukena käytetään upotettavaa betonista reunatukea 300mm x 170mm. Upotettavat betoniset reunatuet asennetaan maakosteaan betoniin K10. Asennus Infra- RYL 2010 mukaan. 11 (13)

16 23000 KASVILLISUUSRAKENTEET KASVUALUSTAT JA KATTEET Tuotteistetut kasvualustat Tuotteistetuilla kasvualustoilla tarkoitetaan paikalle tuotuja tuotteistettuja kasvualustoja. Kasvualustojen ravinnepitoisuudet InfraRYL taulukon 23111:T1 mukaisesti (Nurmikot A1 A3). Nurmikoiden kasvualusta tehdään 150 mm paksuisena NURMI- JA NIITTYVERHOUKSET Kylvönurmikot Urakoitsija suorittaa luiskien muotoilut suunnitelmien mukaisesti mukaillen olemassa olevia rakenteita sekä levittää mullat ja kylvää nurmikon. Kylvönurmikoiden ja korjausten nurmikkoluokka on Nurmikko A JÄRJESTELMÄT VESIHUOLLON JÄRJESTELMÄT Vesihuollon maarakennustyöt tehdään lukujen ja mukaisesti HULEVESIVIEMÄRIT Muoviset hulevesiviemärit rakennetaan muovisesta SN8-luokan sadevesiputkesta suunnitelmien mukaisesti. Hulevesiviemäreiden koot ja sijainnit on esitetty suunnitelmakartalla. Muovisten sadevesikaivojen tiedot on osoitettu kaivokorteissa. Uudet sadeveden tarkastuskaivot ovat 500mm sakkapesällä varustettuja teleskooppikaivoja. Uudet salaojan tarkastusputket ovat halkaisijaltaan 200/160mm. Sadevesikaivot varustetaan ritiläkaivokannella (40tn) tai umpikannella (40tn) ja salaojan tarkastusputket umpikannella (40tn). Tarkemmat tiedot on esitetty kaivokorteissa TURVALLISUUSRAKENTEET JA OPASTUSJÄRJESTELMÄT OPASTUS- JA OHJAUSJÄRJESTELMÄT Liikennemerkit 12 (13)

17 Nykyiset ja siirrettävät liikennemerkit on esitetty suunnitelmakartalla. Ennen jalustojen kaivutöihin ryhtymistä on työn suorittajan varmistauduttava nykyisten kaapelien ja johtojen tarkasta sijainnista. Merkit on sijoitettava ohjeen Liikennemerkkien rakenne ja pystytys Liikenneviraston ohjeita 20/2013, sekä ohjeen Liikenteen ohjaus - viitoitus TIEL mukaisesti Tiemerkinnät Tiemerkinnät on esitetty suunnitelmakartalla. Tiemerkinnät tehdään kestomerkintöinä (massa): - pienmerkinnät (suojatie) = upotusmerkintä valkoinen, jyrsintä 5,0 mm + massa 7,0 mm Tekniset vaatimukset InraRYL mukaisesti SÄHKÖ-, TELE- JA KONETEKNISET JÄRJESTELMÄT VALAISTUSRAKENTEET Uudet valaisimet on esitetty suunnitelmakartalla. Uudet pylväät ovat olakkeellisia jäykkiä metallipylväitä, korkeus 8m. Urakoitsijan vastuulle kuuluu valaistuksen sähkösuunnitelmien tekeminen ja valaistuksen rakentaminen suunnitelmiensa pohjalta. Valaistuksen sähkösuunnitelmat ja valaisintyyppi tulee hyväksyttää rakennuttajalla. Oulussa Ville Pietarila 13 (13)
