1 Betonielementtien nostolenkit Rakennusalan standardit ja eurokoodit Tuomo Haara

2 Betonielementtien nostolenkit, Suomi-historia Suomi-historiaa, nostolenkit mm.: Työsuojeluhallitus (STM ja TM alainen) RakMK B4 Betonirakenteet. Ohjeet (kumottu) 629/1994 Valtioneuvoston päätös rakennustyön turvallisuudesta, 10 luku 45 Elementtien ja muottien suunnittelijan ja valmistajan yleisiä velvollisuuksia (kumottu) => Nostoissa nelinkertainen varmuus murtoa vastaan Rakennusteollisuus RT

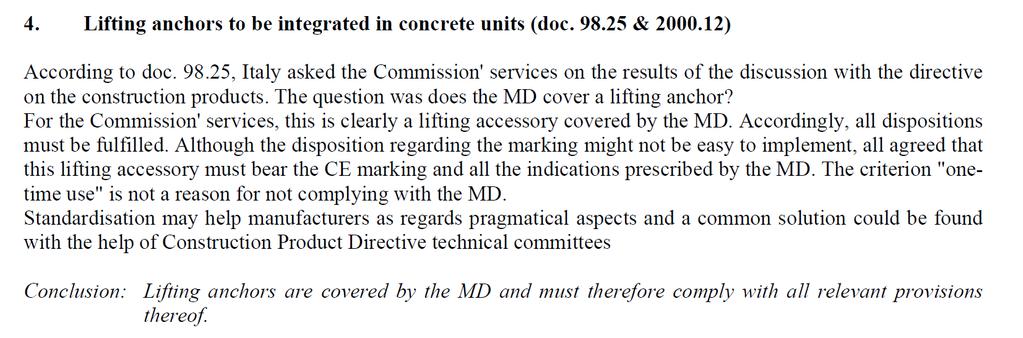

3 Betonielementtien nostolenkit, taustaa Rakennusteollisuus RT

4 Betonielementtien nostolenkit, kuvasto Rakennusteollisuus RT

5 Betonielementtien nostolenkit, asetus Konedirektiivi on implementoitu Suomen lainsäädäntöön asetuksella Valtioneuvoston asetus koneiden turvallisuudesta Nostoapuvälinettä koskeva teksti on liitteessä 1: KONEEN SUUNNITTELUA JA RAKENTAMISTA KOSKEVAT OLENNAISET TERVEYS- JA TURVALLISUUSVAATIMUKSET Määritelmät: c) Käyttökertoimella tarkoitetaan aritmeettista suhdetta valmistajan tai tämän valtuutetun edustajan takaaman suurimman kuorman, jonka komponentti pystyy kantamaan, ja suurimman sallitun komponenttiin merkityn työkuorman välillä. Nostoapuvälineistä: d) kaikkien niiden metalliosien, jotka muodostavat raksin tai joita käytetään sen kanssa, käyttökerroin valitaan siten, että varmistetaan riittävä turvallisuustaso. Tämä käyttökerroin on yleensä 4. Teräsosan kiinnityksen kestävyydestä betoniin ei anneta ohjeita. Rakennusteollisuus RT

6 Betonielementtien nostolenkit, asetus 5 Valmistajan tai tämän valtuutetun edustajan velvoitteet Valmistajan tai tämän valtuutetun edustajan on ennen koneen markkinoille saattamista tai käyttöönottoa: 1) varmistettava, että kone täyttää liitteessä I esitetyt sitä koskevat olennaiset terveys- ja turvallisuusvaatimukset; 2) varmistettava, että liitteen VII osassa A tarkoitettu tekninen tiedosto on käytettävissä; 3) varustettava kone tarvittavilla tiedoilla, kuten ohjeilla; 4) huolehdittava asianmukaisesta vaatimustenmukaisuuden arviointimenettelystä 7 :n mukaisesti 5) laadittava liitteen II kohdan A mukainen EYvaatimustenmukaisuusvakuutus ja varmistettava, että se on koneen mukana; sekä 6) kiinnitettävä koneeseen CE-merkintä 9 :n mukaisesti. Rakennusteollisuus RT

7 Betonielementtien nostolenkit, asetus 6 Yhdenmukaistettujen standardien käyttö Jos kone on valmistettu yhdenmukaistetun standardin mukaisesti, jonka viitenumero on julkaistu Euroopan unionin virallisessa lehdessä, sen katsotaan täyttävän kyseisen yhdenmukaistetun standardin kattamat olennaiset terveysja turvallisuusvaatimukset. Standardien käyttö ei ole pakollista. Rakennusteollisuus RT

8 Betonielementtien nostolenkit, CE-merkintä Nostolenkkejä ei ole Suomessa merkitty, vaikka se on asetuksen mukaan markkinoille saatetuille nostolenkeille pakollista (täydellinen tietokatko rakennusalan ja konepuolen sekä vastuuviranomaisten välillä). Tällä hetkellä nostolenkeille ei ole olemassa harmonisoitua tuotestandardia. CE-merkintä on jouduttu tekemään osittain kansallisten ohjeiden mukaan (Saksassa VDI:n ohjeet, Ruotsissa SIS- CEN/TR kansallinen esipuhe). Käyttökerroin betoniteräsliitoksessa vaihtelee tämän johdosta. Mm. Saksassa ja Ruotsissa CE-merkintä on tullut käyttöön 2010 jälkeen. Rakennusteollisuus RT

9 Betonielementtien nostolenkit, pren EN revisiointi on käynnissä, jossa standardiin lisätään nostolenkkejä koskeva osuus. Standardi hyväksymisäänestyksessä joulukuussa 2017 (Metsta). EN Crane - Safety - Non-fixed load lifting attachments The main modifications concern: general requirement to introduce the reference to EN for the calculation; vacuum lifters; lifting magnet; lifting beams for which the static load vary according to the working load; and the addition to the scope of lifting insert systems for lifting prefabricated concrete products. Rakennusteollisuus RT

10 Betonielementtien nostolenkit, yhteenveto Markkinoille saatetut (kaupalliset tuotteet) nostolenkit on CE-merkittävä konedirektiivin mukaisesti. Betonielementtitehtaan itse valmistamia ( DIY ) nostolenkkejä ei tarvitse CE-merkitä (ei markkinoille saatetut). Kummassakin tapauksessa tulee nostolenkeillä olla sama turvallisuustaso. Rakennusteollisuus RT

11 Betonielementtien nostolenkit, nostolenkkiohje Julkaisu tullaan päivittämään edellä esitettyjen asioiden pohjalta: CE-merkintä CE-merkityn nostolenkkien dokumentaatio suunnittelu-, asennus- ja käyttöohjeet DIY -tuotteet ja niiden suunnittelu (pyörötanko- ja punoslenkit) Rakennusteollisuus RT

12 Yhdessä yhteiskuntaa rakentaen

13 Lisätietoja: puh
