1 Rakentamismääräyskokoelman B-sarja sisältö Materiaalikohtaiset ohjeet B2 Betonirakenteet erityisasiantuntija Rakennusteollisuus RT

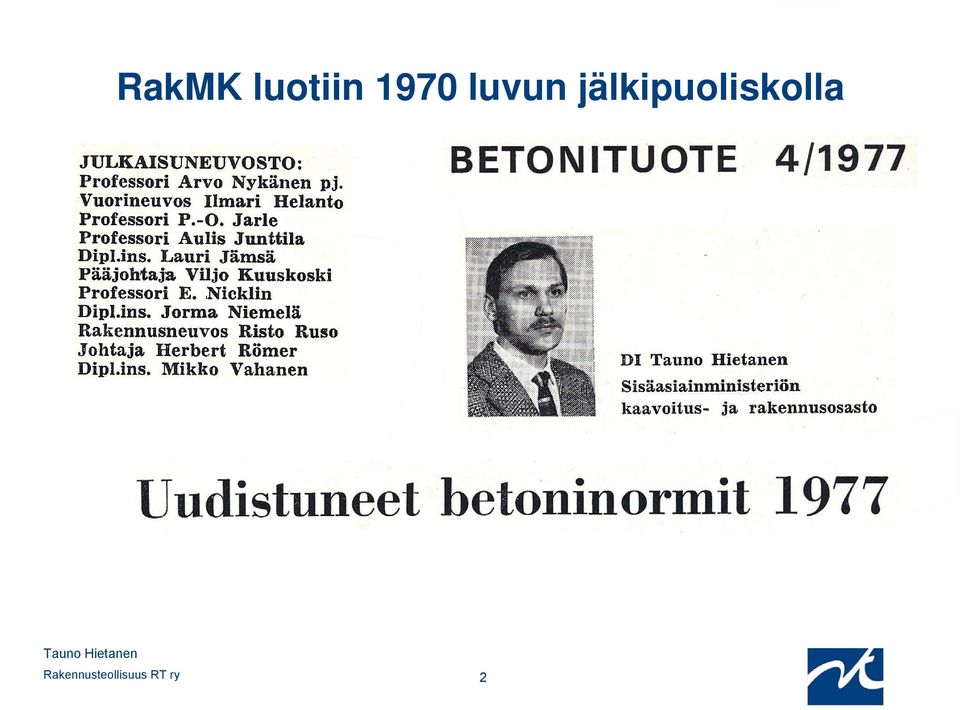

2 RakMK luotiin 1970 luvun jälkipuoliskolla Rakennusteollisuus RT ry 2

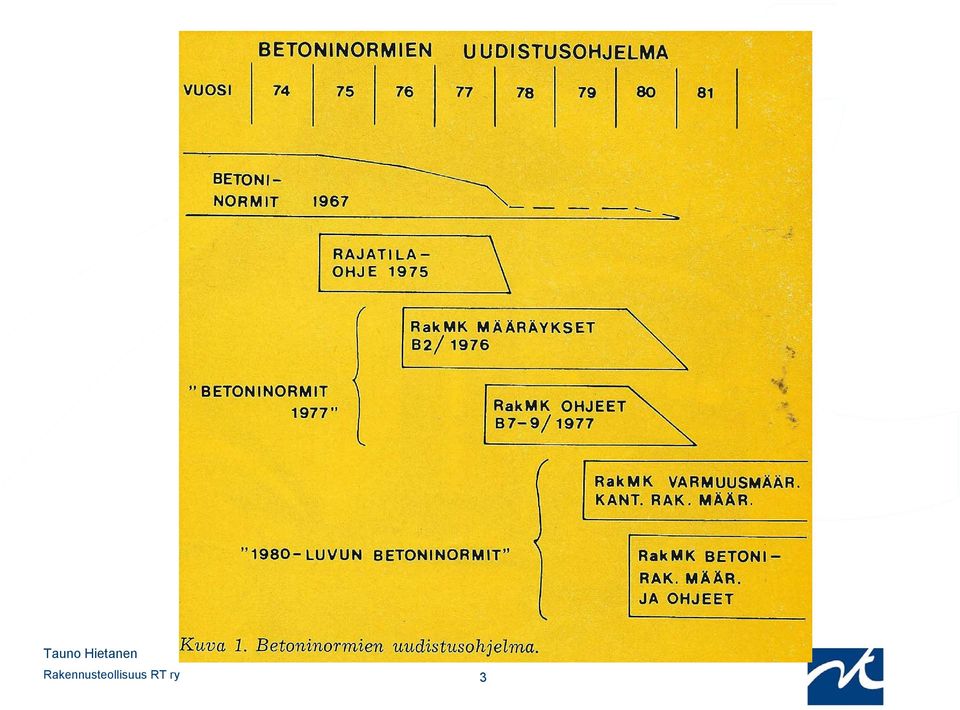

3 Rakennusteollisuus RT ry 3

4 2011 Maankäyttö- ja rakennuslaki Valtioneuvoston asetus rakennustyön turvallisuudesta Maankäyttö- ja rakennusasetus Laki rakennustuotteiden hyväksynnästä RakMK B1 Kantavat rakenteet RakMK B2 Betonirakenteet RakMK A1 Rakentamisen valvonta ja tekninen tarkastus RakMK A2 Rakennuksen suunnittelijat ja suunnitelmat Suunnittelu: SFS-EN 1992 eurokoodit ja kansalliset liitteet Toteutus: SFS-EN ja SFS 5975 kansallinen liite Betoni: SFS-EN ja SFS 7022 kansallinen liite Betonin osa-aineet: SFS-EN tuotestandardit (+CE) Elementit: SFS-EN tuotestandardit + SFS 7000 (+CE) Rakennusteollisuus RT ry 4

5 SUUNNITTELU EN 1990 VARMUUS EN 1991-X KUORMAT EN BETONIRAKENTEIDEN SUUNNITTELU EN PALOMITOITUS TYÖMAATYÖT (ASENTAMINEN JA RAKENTAMISTOLERANSSIT) EN BETONIRAKENTEIDEN TOTEUTTAMINEN SFS 5975 SOVELTAMISSTANDARDI RAUDOITUS SFS 1200 SARJA BETONITERÄKSET EN HITSATTAVAT BETONITERÄKSET EN X JÄNNETERÄKSET BETONIN VALMISTUS EN BETONI, määrittely, ominaisuudet, valmistus ja vaatimustenmukaisuus SFS 7022 SOVELTAMISSTANDARDI CE? SFS-KÄSIKIRJA 156 BETONIN TESTAUS - EN X TUORE BETONI - EN X KOVETTUNUT BETONI Rakennusteollisuus RT ry 5 - EN X TESTAUS RAKENTEISTA ELEMENTIT EN 1168 ONTELOLAATAT CE EN TT-LAATAT CE CE EN PILARIT JA PALKIT CE EN KUORILAATAT EN PAALUT EN SEINÄT EN XXX jne EN BETONIELEMENTTIEN YLEISET SÄÄNNÖT OSA-AINEET EN SEMENTTI EN KIVIAINEKSET EN LISÄAINEET EN 450 LENTOTUHKA EN SILIKA EN MASUUNIKUONA EN 1008 VESI TR ohje NOSTOELIMET CE CE CE

6 B4 Betonirakenteet, ohjeet 2005, yli 80 sivua B2 Betonirakenteet, ohjeet 2011, noin 15 sivua Yleistä, 1 sivu Suunnittelu, 2 sivua Materiaalit ja tuotteet, 6 sivua Toteutus työmaalla, 3 sivua Toteutuksen valvonta ja rakenteiden kelpoisuus, 2 sivua Rakennusteollisuus RT ry 6

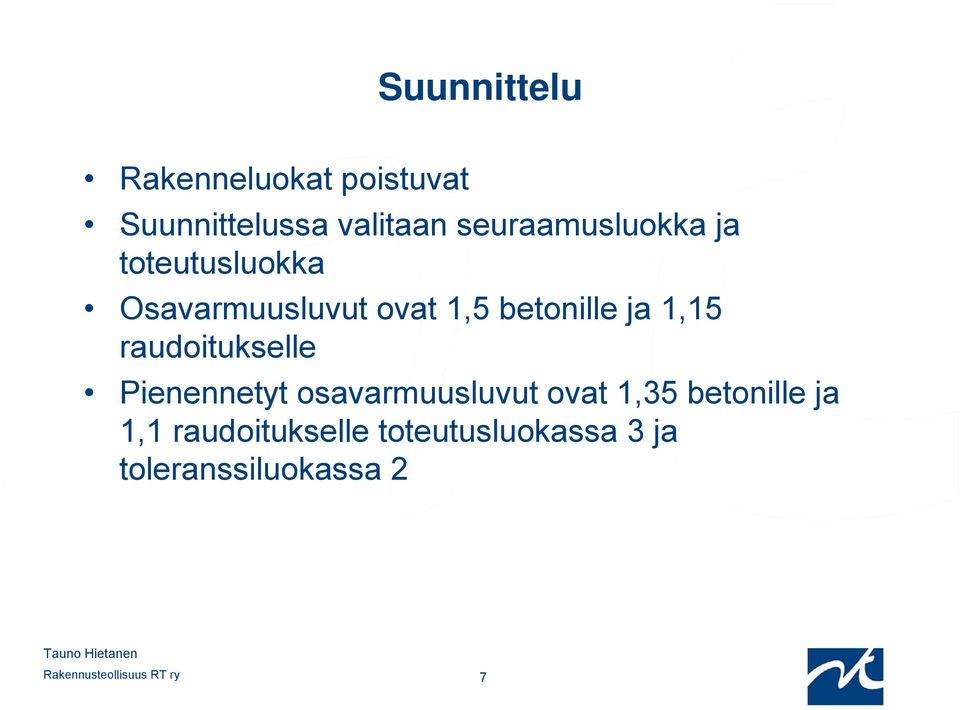

7 Suunnittelu Rakenneluokat poistuvat Suunnittelussa valitaan seuraamusluokka ja toteutusluokka Osavarmuusluvut ovat 1,5 betonille ja 1,15 raudoitukselle Pienennetyt osavarmuusluvut ovat 1,35 betonille ja 1,1 raudoitukselle toteutusluokassa 3 ja toleranssiluokassa 2 Rakennusteollisuus RT ry 7

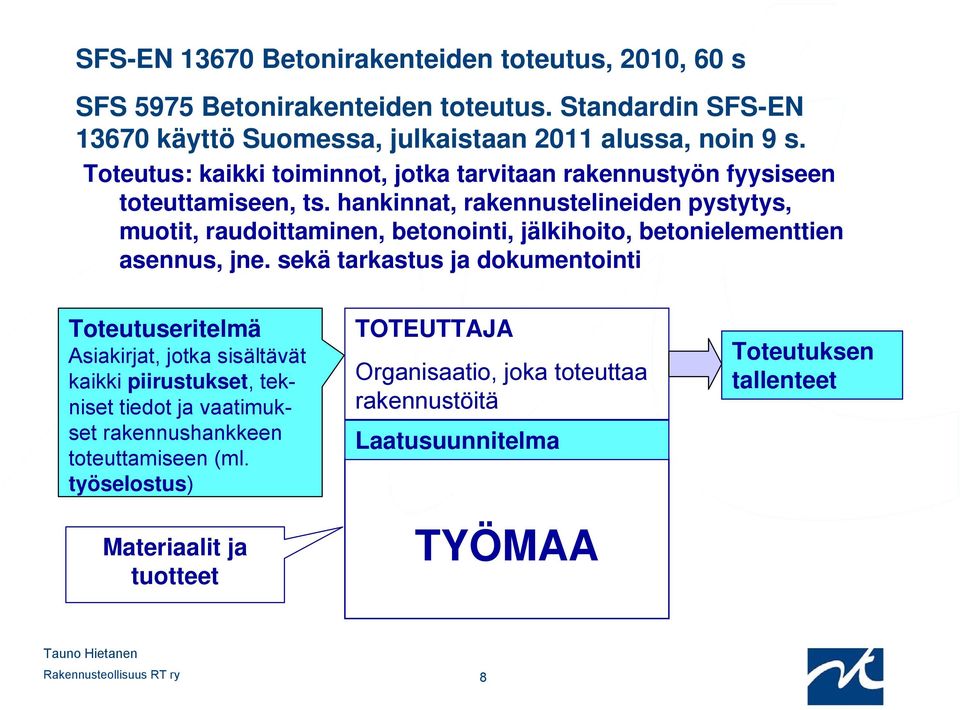

8 SFS-EN Betonirakenteiden toteutus, 2010, 60 s SFS 5975 Betonirakenteiden toteutus. Standardin SFS-EN käyttö Suomessa, julkaistaan 2011 alussa, noin 9 s. Toteutus: kaikki toiminnot, jotka tarvitaan rakennustyön fyysiseen toteuttamiseen, ts. hankinnat, rakennustelineiden pystytys, muotit, raudoittaminen, betonointi, jälkihoito, betonielementtien asennus, jne. sekä tarkastus ja dokumentointi Toteutuseritelmä Asiakirjat, jotka sisältävät kaikki piirustukset, tekniset tiedot ja vaatimukset rakennushankkeen toteuttamiseen (ml. työselostus) Materiaalit ja tuotteet TOTEUTTAJA Organisaatio, joka toteuttaa rakennustöitä Laatusuunnitelma TYÖMAA Toteutuksen tallenteet Rakennusteollisuus RT ry 8

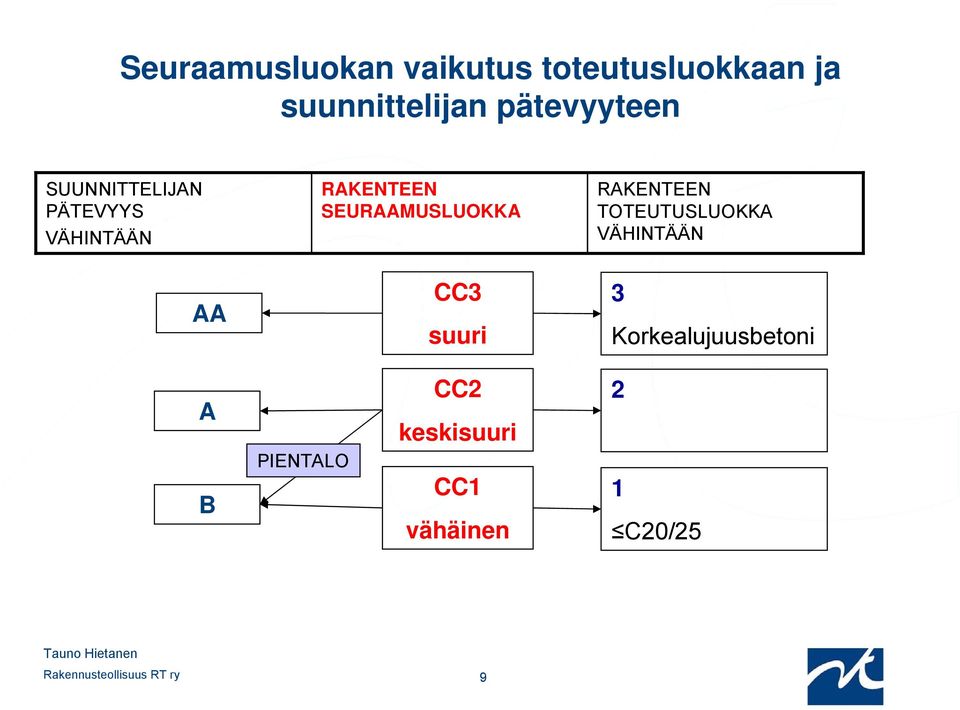

9 Seuraamusluokan vaikutus toteutusluokkaan ja suunnittelijan pätevyyteen SUUNNITTELIJAN PÄTEVYYS VÄHINTÄÄN RAKENTEEN SEURAAMUSLUOKKA RAKENTEEN TOTEUTUSLUOKKA VÄHINTÄÄN AA CC3 suuri 3 Korkealujuusbetoni A CC2 keskisuuri 2 B PIENTALO CC1 vähäinen 1 C20/25 Rakennusteollisuus RT ry 9

10 Tarkastus ja dokumentointi Toteutusluokka 1 Toteutusluokka 2 Toteutusluokka 3 Tarkastuksen tyyppi Silmämääräinen tarkastus ja satunnaisia mittauksia Silmämääräinen tarkastus ja Tärkeimpien rakenneosien systemaattinen tai säännöllinen mittaus Silmämääräinen tarkastus ja Kaikkien kantavuuden ja säilyvyyden kannalta merkittävien rakenneosien yksityiskohtainen tarkastus Tarkastuksen tekevä osapuoli Omavalvonta Omavalvonta Toteuttajan menettelytapojen mukainen tarkastus Mahdollisesti toteutuseritelmässä lisävaatimuksia Kohteen toteutusorganisaation ulkopuolisen henkilön toteuttama tarkastus toteutuseritelmän määrittelemässä laajuudessa Omavalvonta Toteuttajan menettelytapojen mukainen tarkastus Mahdollisesti toteutuseritelmässä lisävaatimuksia Kohteen toteutusorganisaation ulkopuolisen henkilön ja/tai ulkopuolisten, rakennuttajan määrittelemien henkilöiden toteuttama tarkastus toteutuseritelmän määrittelemässä laajuudessa Laajuus Kaikki rakenneosat Omavalvonnan lisäksi kaikkien rakenneosien (työvaiheiden) systemaattinen ja säännöllinen tarkastus Omavalvonnan lisäksi kaikkien rakenneosien (työvaiheiden) systemaattinen ja säännöllinen tarkastus Rakennusteollisuus RT ry 10

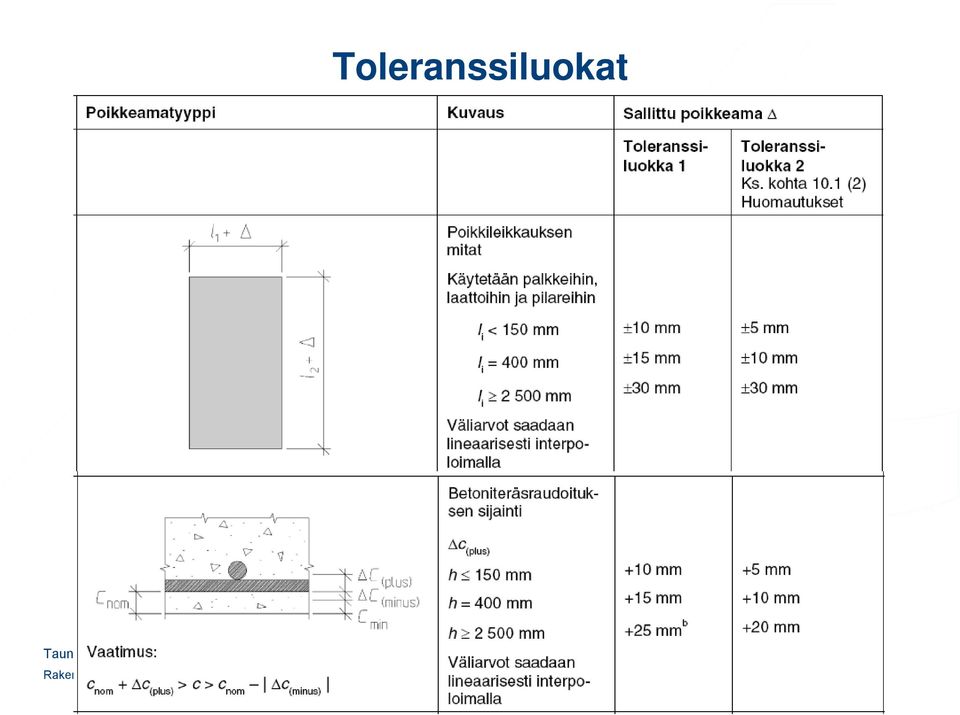

11 Toleranssiluokat Rakennusteollisuus RT ry 11

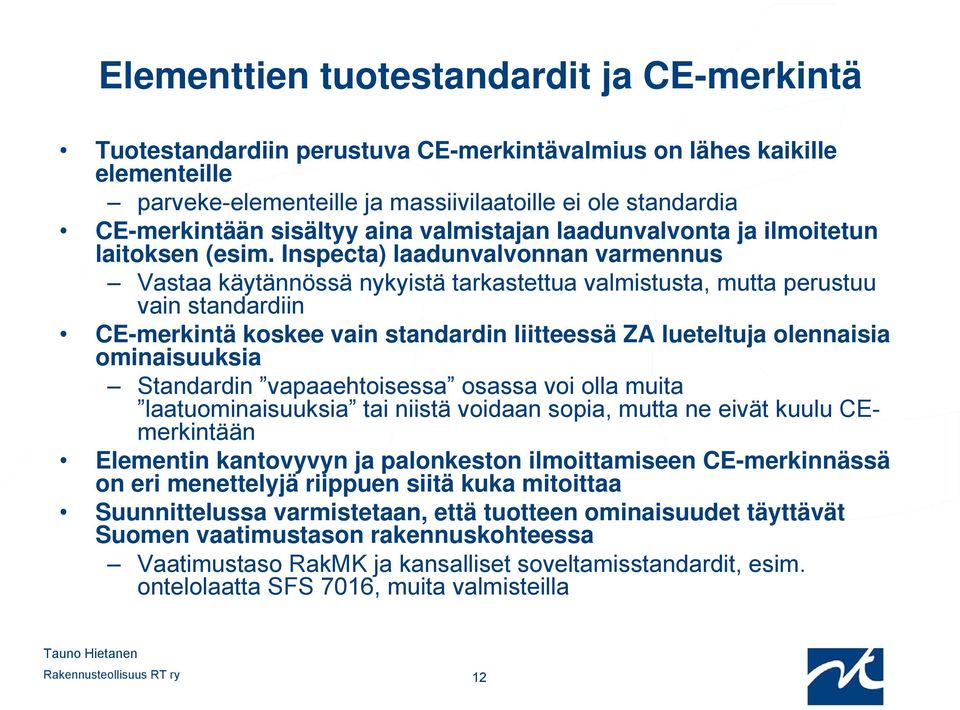

12 Elementtien tuotestandardit ja CE-merkintä Tuotestandardiin perustuva CE-merkintävalmius on lähes kaikille elementeille parveke-elementeille ja massiivilaatoille ei ole standardia CE-merkintään sisältyy aina valmistajan laadunvalvonta ja ilmoitetun laitoksen (esim. Inspecta) laadunvalvonnan varmennus Vastaa käytännössä nykyistä tarkastettua valmistusta, mutta perustuu vain standardiin CE-merkintä koskee vain standardin liitteessä ZA lueteltuja olennaisia ominaisuuksia Standardin vapaaehtoisessa osassa voi olla muita laatuominaisuuksia tai niistä voidaan sopia, mutta ne eivät kuulu CEmerkintään Elementin kantovyvyn ja palonkeston ilmoittamiseen CE-merkinnässä on eri menettelyjä riippuen siitä kuka mitoittaa Suunnittelussa varmistetaan, että tuotteen ominaisuudet täyttävät Suomen vaatimustason rakennuskohteessa Vaatimustaso RakMK ja kansalliset soveltamisstandardit, esim. ontelolaatta SFS 7016, muita valmisteilla Rakennusteollisuus RT ry 12
