1 RLS sisäkierrehylsyankkurit RakMK:n mukainen suunnittelu

2 RLS sisäkierrehylsyankkurit 1 TOIMINTATAPA MITAT JA MATERIAALIT Mitat ja toleranssit RLS-sisäkierrehylsyankkurin materiaalit ja standardit VALMISTUS Valmistustapa Valmistusmerkinnät ja tilaustunnus Laadunvalvonta SALLITUT KUORMAT Mitoitusperiaatteet RLS-sisäkierrehylsyankkureiden sallitut kuormat RLS-SISÄKIERREHYLSYANKKUREIDEN KÄYTTÖ Käytön rajoitukset Menetelmän vaatimat pienimmät reuna- ja keskiöetäisyydet Kiinnitysalustan raudoitus RLS-sisäkierrehylsyankkurin ankkurointiteräs RLS-sisäkierrehylsyankkurin ankkurointiraudoituksen taivutukset ja sallitut kuormat Elementin tarttuminen muottiin Sallittujen kuormien korjaus vinossa vedossa RLS-SISÄKIERREHYLSYANKKUREIDEN ASENNUS Muottiin kiinnitys ASENNUSTÖIDEN VALVONTA

3 1 TOIMINTATAPA R-Group Finland Oy:n valmistamat RLS-sisäkierrehylsyankkurit ovat betoniin ennen sen kovettumista asennettavia sisäkierteellisestä teräshylsystä ja harjateräslenkeistä koostuvia teräsosia, joita käytetään betonielementtien nostoon. Nostossa betonielementin painon aiheuttama kuormitus siirretään nostoelimelle harjateräksen tartunnan ja nostoelimen ja hylsyankkurin sisäkierteen avulla. 3

4 2 MITAT JA MATERIAALIT 2.1 MitAt ja toleranssit Taulukko 1 RLS-sisÄkierrehylsyAnkkurin mitat ja toleranssit Sisäkierre- D Rd H L A hylsyankkuri [mm] [mm] [mm] [mm] [mm] 1) 2) ± 1 + 2/ 0 ± 0,1 RLS RLS RLS ,5 RLS RLS ,5 RLS ,5 RLS RLS52 67, ) EN ISO 1127 mukaan. 2) DIN 405 mukaan. D = sisäkierrehylsyankkurin ulkohalkaisija Rd = Rd-kierteen koko L = Rd-kierteen pituus H = sisäkierrehylsyankkurin kokonaiskorkeus A = harjatangon asennusreiän halkaisija KUVA 1 RLS-sisäkierrehylsyankkurin mitat 2.2 RLS-sisÄkierrehylsyAnkkurin materiaalit ja standardit Osa Ankkurin tunnus Materiaali Standardi Sisäkierrehylsyankkuri RLS SFS-EN Sisäkierrehylsyankkuri RLSr SFS-EN Sisäkierrehylsyankkuri RLSh SFS-EN Ankkurointiraudoitus RLS, RLSr, RLSh A500HW SFS 1215 Muovitulppa RLS, RLSr, RLSh Polyeteeni tai vastaava 4

5 3 valmistus 3.1 VAlmistustApA RLS-sisäkierrehylsyankkuri katkaistaan mekaanisesti teräsputkesta. Sisäkierrehylsyankkuriin tehdään sisäkierre leikkaamalla ja harjateräksen asennusreikä porataan tai stanssataan. Materiaalista tehdyt RLS-sisäkierrehylsyankkurit sähkösinkitään ja keltapassivoidaan. 3.2 VAlmistusmerkinnÄt ja tilaustunnus Tuotepakkaus varustetaan R-Steel -lavatarralla, josta käy ilmi tuotteen tyyppi, tunnus ja pakattu määrä sekä ISO9001 ja ISO14001 laatu- ja ympäristöjärjestelmän merkinnät, FI merkintä ja tuotteen kuva. Tuotteet toimitetaan pahvilaatikoissa trukkilavoilla. Pahvilaatikoissa merkinnät FI sekä BY:n logo ja käyttöselosteen numero, ISO-sertifikaattien merkinnät ja tuotteen tyyppi ja tunnus. Tilaustunnus RLS: sähkösinkitty ja keltapassivoitu sisäkierrehylsyankkuri Tilaustunnus RLSr: ruostumaton sisäkierrehylsyankkuri Tilaustunnus RLSh: haponkestävä sisäkierrehylsyankkuri 3.3 LAAdunvAlvontA Laadunvalvonnassa noudatetaan Suomen rakentamismääräyskokoelman vaatimuksia sekä R-Group Finland Oy:n laatu- ja ympäristöjohtamisjärjestelmän (ISO9001 ja ISO14001) mukaisia ohjeita. R-Group Finland Oy on sopinut Inspecta Sertifiointi Oy:n kanssa tuoteeräkohtaisesta laadunvalvonnasta RLS-osien osalta. RLS-osilla on Suomen Betoniyhdistyksen varmentama käyttöseloste. 5

6 4 SALLITUT KUORMAT 4.1 mitoitusperiaatteet RLS-sisäkierrehylsyankkureiden sallitut kuormat on laskettu staattisille kuormille rajatilamitoitusmenettelyn mukaan. RLS-sisäkierrehylsyankkureiden sallittujen kuormien varmuus murtoon nähden on 4. Mitoituslaskelmat on tehty seuraavien määräysten ja ohjeiden mukaan: RakMK B1 Rakenteiden varmuus ja kuormitukset, määräykset 1998 RakMK B4 Betonirakenteet, ohjeet 2005 RakMK B7 Teräsrakenteet, ohjeet 1996 Betonielementtien nostolenkit ja ankkurit RLS-sisÄkierrehylsyAnkkureiden sallitut kuormat KUVA 2 RLS-sisäkierrehylsyankkurin sallittu kuorma Sallitut kuormat ovat samat kaikille RLS-sisäkierrehylsyankkurityypeille (RLS, RLSr, RLSh). 6

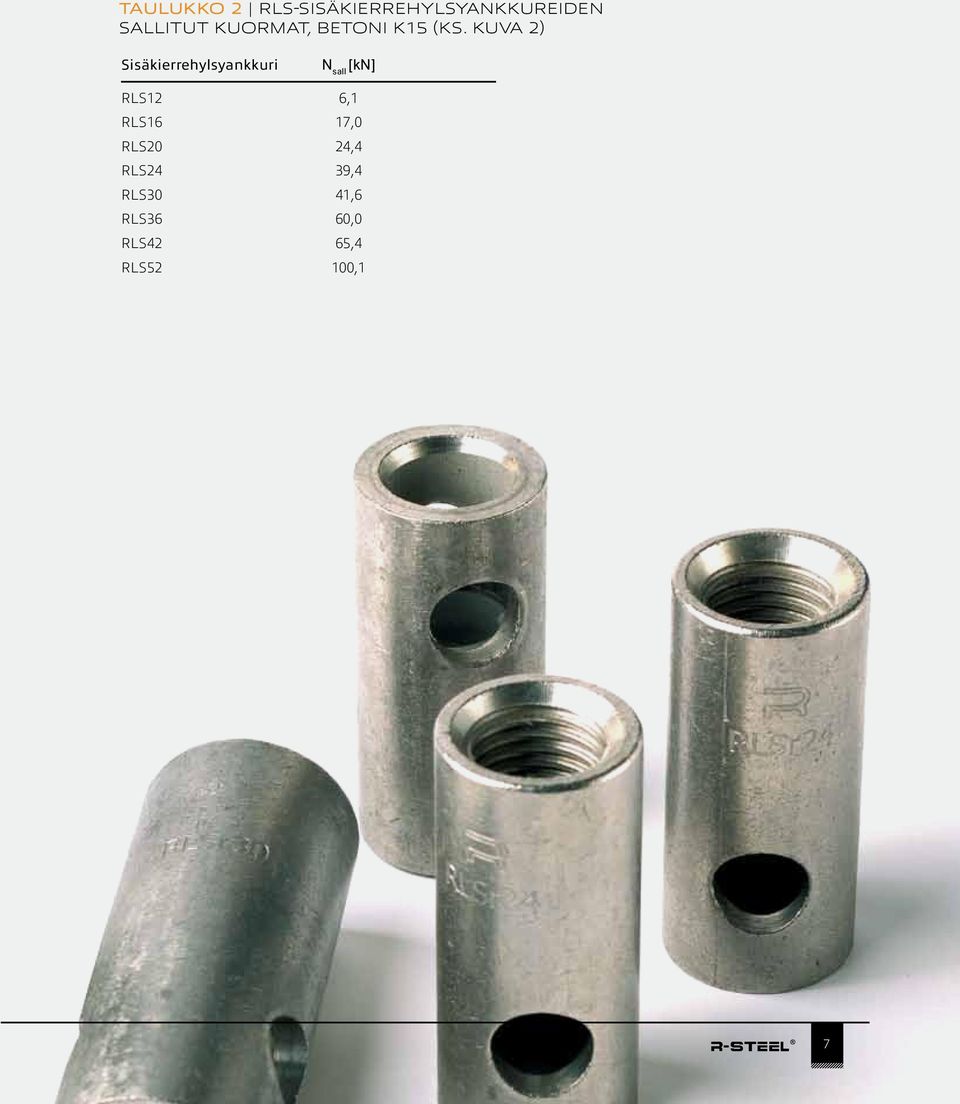

7 Taulukko 2 RLS-sisäkierrehylsyankkureiden sallitut kuormat, betoni K15 (ks. kuva 2) Sisäkierrehylsyankkuri N sall [kn] RLS12 6,1 RLS16 17,0 RLS20 24,4 RLS24 39,4 RLS30 41,6 RLS36 60,0 RLS42 65,4 RLS52 100,1 7

8 5 RLS-SISÄKIERREHYLSY- ANKKUREIDEN KÄYTTÖ 5.1 KÄytön rajoitukset Nostettavan elementin betonin lujuus nostohetkellä on oltava vähintään K15. Nostoankkuria käytettäessä tulee elementtiin asentaa kohdan 5.2 mukainen kiinnitysalustan raudoitus. Nostoankkurista saa nostaa ainoastaan siihen tarkoitetuilla ja sopivilla nosto-osilla. Nosto-osan liitosruuvi kierretään RLS-sisäkierreankkuriin koko mitaltaan. Nostokulman α ollessa suurempi kuin 45 (ks. kuva 8) tulee käyttää painelevyllistä (laipallista) nosto-osaa. Nosto-osan sallitun kuorman tulee olla vähintään yhtä suuri kuin nostoankkurin sallittu kuorma. Käytettäessä nostoankkuria hyvin kylmissä olosuhteissa (alle -25 C), on erikseen varmistettava vaaditun varmuuden saavuttaminen Menetelmän vaatimat pienimmät reuna- ja keskiöetäisyydet KUVA 3 RLS-sisäkierrehylsyankkuri seinärakenteessa KUVA 4 RLS-sisäkierrehylsyankkuri laattarakenteessa (vrt. kohta 5.4) 8

9 TaULUKKO 3 RLS-sisÄkierrehylsyAnkkureiden pienimmät reuna- ja keskiöetäisyydet sekä rakenteen minimipaksuus Sisäkierre- k r b h hylsyankkuri [mm] [mm] [mm] [mm] RLS RLS RLS RLS RLS RLS RLS RLS k = RLS-sisäkierrehylsyankkurien minimikeskiöetäisyys r = RLS-sisäkierrehylsyankkurien minimireunaetäisyys b = seinärakenteen minimipaksuus h = laattarakenteen minimipaksuus 5.2 KiinnitysAlustAn raudoitus Betonielementti tulee raudoittaa siten, että sisäkierrehylsyankkuriin ja ankkurointiteräkseen kohdistuvat voimat siirretään raudoituksen avulla kokonaisuutena toimivalle betonielementille. 5.3 RLS-sisÄkierrehylsyAnkkurin AnkkurointirAudoitus RLS-sisäkierrehylsyankkureiden käyttö vaatii aina ankkurointiteräksen, joka asennetaan sisäkierrehylsyankkurin alaosassa olevaan reikään kuvan 5 mukaisesti ennen betonivalua. Ankkurointiteräs lukitaan paikalleen sisäkierrehylsyankkurin mukana toimitettavalla kuvan 6 mukaisella muovisella lukitusosalla. Ankkurointiteräksen tulee painautua tiukasti reiän alareunaa vasten eikä se saa liikkua valun aikana. Ankkurointiteräs voidaan asentaa joko suorana tai taivutettuna teräksenä, ks. kuva 5. Ankkurointiteräksen materiaali on A500HW. 9

10 TaULUKKO 4 Ankkurointiterästen halkaisijat, vaadittavat tartuntapituudet ja taivutussäteet Sisäkierre- Halkaisija Tartuntapituus Taivutussäde hylsyankkuri Ø [mm] l b [mm] R [mm] RLS RLS RLS RLS RLS RLS RLS RLS KUVA 5 Ankkurointiteräksen tartuntapituus KUVA 6 Ankkurointiteräksen lukitusosa 10

11 5.4 RLS-sisÄkierrehylsyAnkkurin AnkkurointirAudoituksen taivutukset ja sallitut kuormat Vinossa vedossa (kun nostokulma α on suurempi kuin 25 ), tulee RLS-sisäkierreankkurin kohdalle asentaa kuvan 10 ja taulukon 7 mukainen vinon vedon lisäraudoitus. Tämä raudoitus asennetaan kohdan 5.3 mukaisen ankkurointiraudoituksen lisäksi. KUVA7 RLS-sisäkierrehylsyankkurin ankkurointiterästen taivutukset laatassa TAULUKKO 5. RLS-sisäkierrehylsyankkurin ankkurointiteräkset ja poikittainen teräslaatassa Sisäkierrehylsyankkuri Ø [mm] l b [mm] Ø1 - L [mm] RLS RLS RLS RLS RLS RLS RLS RLS Terästen materiaali on A500HW. N sall on taulukon 2 mukainen. Laattarakenteen minimipaksuus taulukon 3 mukaan. Jos laattarakenteen raudoitteen betonipeite on suurempi kuin 30 mm, tulee laatan minimipaksuuden olla vastaavasti suurempi. 5.5 Elementin tarttuminen muottiin Elementin tarttuminen muottiin lisää nostoankkurille tulevia kuormia. Kuormien suuruus arvioidaan tapauskohtaisesti erikseen. Tartuntavoimina voidaan käyttää seuraavia arvoja: öljytty metallimuotti 1 kn/m 2 sileä, lakattu puumuotti 2 kn/m 2 karkea, öljytty puumuotti 3 kn/m 2 11

12 5.6 SAllittujen kuormien korjaus vinossa vedossa Vinossa vedossa nostoankkurille tuleva kuormitus lisääntyy. Nostoankkurille tuleva lisäkuormitus huomioidaan kertoimella z, jolla elementin paino G kerrotaan. Nostoankkurit tulee vinossa vedossa mitoittaa tämän kuorman mukaan. Voima F jaetaan nostossa toimiville nostoankkureille. Yhdelle nostoankkurille tuleva voima riippuu mm. nostotavasta, elementin painopisteen sijainnista ja nostokulmasta. KUVA 8 Haarakulma β ja nostokulma α TaULUKKO 6 Vinon noston lisärasituksen kerroin z Haarakulma β Nostokulma α kerroin z , , ,5 1, , ,00 12

13 6 RLS-SISÄKIERREHYLSY- ANKKUREIDEN ASENNUS 6.1 Muottiin kiinnitys Sisäkierrehylsyankkuri tulee kiinnittää siten, ettei se valutyön aikana pääse liikkumaan. Sisäkierrehylsyankkurin kohdalla betonimassa tulee tiivistää huolellisesti. Sisäkierrehylsyankkuria ei saa täryttää. Muoviset ja metalliset upotusalustat: Muovinen upotusalusta naulataan muottiin kiinni ja sisäkierrehylsyankkuri kierretään upotusalustaan kiinni. Metallinen upotusalusta kiinnittyy magneetilla muottipintaan. Sisäkierrehylsyankkuri voidaan kiinnittää magneettivarauksen kierteille vääntämällä. Muottireunaan kiinnittäessä voidaan vanerimuotin lävitse porata reikä, josta laitetaan sisäkierrehylsyankkurin sisäkierrettä vastaavalla kierteellä oleva pultti lävitse. Näin saadaan pintakiinnitys ilman upotusvarausta. Pintaasennus voidaan suorittaa myös liimaamalla sisäkierrehylsyankkuri muottipintaan kiinni. 7 ASENNUSTÖIDEN VALVONTA Ennen valua on tarkistettava, että: sisäkierrehylsyankkuri ei ole viallinen sisäkierrehylsyankkuri on suunnitelmien mukainen ja sijoitettu suunnitelmien mukaan sisäkierrehylsyankkuri on kiinnitetty riittävän lujasti sisäkierrehylsyankkurin mahdollisesti edellyttämä lisäraudoitus on asennettu Valun aikana on huolehdittava, että: sisäkierrehylsyankkuri ei pääse siirtymään betoni tiivistetään huolellisesti sisäkierrehylsyankkurin ympäriltä Valun jälkeen: tarkistetaan, että sisäkierrehylsyankkurin sijainti on suunnitelmien mukainen 13

14 R-Group Finland Oy PL 37 FIN Savonlinna FINLAND Tel Fax
