1 RV-VAluAnkkurit Eurokoodien mukainen suunnittelu

2 RV-VAluAnkkurit 1 TOIMINTATAPA MITAT JA MATERIAALIT Mitat ja toleranssit Valuankkurin materiaalit ja standardit VALMISTUS Valmistustapa Valmistusmerkinnät Laadunvalvonta MURTORAJATILAN KESTÄVYYDET Mitoitusperiaatteet RV-valuankkureiden murtorajatilan kestävyydet VALUANKKUREIDEN KÄYTTÖ Käytön rajoitukset Menetelmän vaatimat pienimmät reuna- ja keskiöetäisyydet Kiinnitysalustan raudoitus RV-VALUANKKUREIDEN ASENNUS Muottiin kiinnitys ASENNUSTÖIDEN VALVONTA RV-valuankkureiden asennus...11 RakMK ohjeistuksen löydät osoitteesta

3 KUVA 1 RV-valuankkuri ilman naulauslevyä ja naulauslevyllä 1 ToimintAtApA R-Group Finland Oy:n valmistamat RV-valuankkurit ovat betoniin ennen sen kovettumista asennettavia, tartunnoilla varustettuja sisäkierrehylsyjä. Sisäkierrehylsyt ankkuroituvat betoniin hylsyn rungossa olevan ankkurointitapin avulla. 3

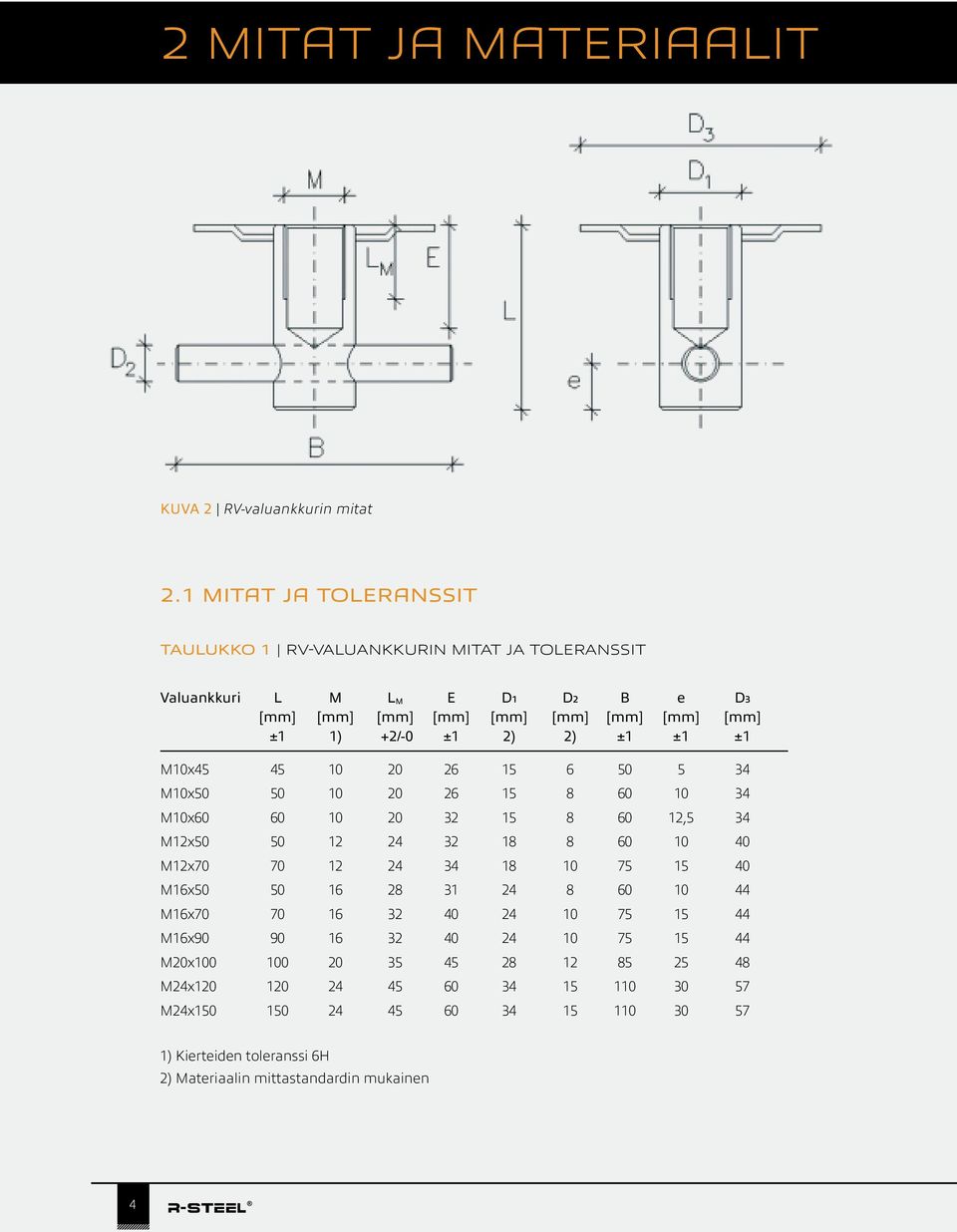

4 2 MitAt ja materiaalit KUVA 2 RV-valuankkurin mitat 2.1 mitat ja toleranssit TAULUKKO 1 RV-valuankkurin mitat ja toleranssit Valuankkuri L M L M E D1 D2 B e D3 [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] ±1 1) +2/-0 ±1 2) 2) ±1 ±1 ±1 M10x M10x M10x ,5 34 M12x M12x M16x M16x M16x M20x M24x M24x ) Kierteiden toleranssi 6H 2) Materiaalin mittastandardin mukainen 4

5 2.2 RV-VAluankkurin materiaalit ja standardit Osa Valuankkurin tunnus Materiaali Standardi Ankkurointitappi RV S235JR+AR / SFS-EN C45 SFS-EN Ankkurointitappi RVr SFS-EN A2 EN ISO 3506 Kierreholkki RV S235JR+AR SFS-EN C45 SFS-EN Kierreholkki RVr SFS-EN A2 EN ISO RV-vAluAnkkurin tilaustunnus RV-valuankkurin tilaustunnus koostuu valuankkurin tyypin osoittavasta tunnuksesta ja valuankkurin koosta sekä mahdollisesta naulauslevystä. Valuankkurin tunnus RV RV naulauslevyllä RVr RVr naulauslevyllä Valuankkurin tyyppi Sähkösinkitty ja keltapassivoitu Sähkösinkitty ja keltapassivoitu Ruostumaton Ruostumaton Esim. Ruostumaton valuankkuri ilman naulauslevyä, jonka koko on M16x90, tilaustunnus on RVr M16x90. Esim. Sähkösinkitty ja keltapassivoitu valuankkuri naulauslevyllä, jonka koko on M16x90, tilaustunnus on RV M16x90 Naulauslevyllä. Naulauslevy on samaa materiaalia kuin valuankkuri. 5

6 3 VAlmistus 3.1 VAlmistustApA Kierreholkki ja ankkurointitappi leikataan kuumavalssatusta terästangosta oikean mittaisiksi. Kierreholkkiin sorvataan M-sisäkierteet ja kierreholkkiin porataan reikä ankkurointitappia varten. Ankkurointitappi liitetään kierreholkissa olevaan reikään kitkaliitoksella. Naulauslevyt valmistetaan teräslevystä stanssaamalla. Naulauslevy kiinnitetään RV-valuankkuriin koneellisesti puristamalla ja lopuksi RV-valuankkurit sähkösinkitään ja keltapassivoidaan, RVr-valuankkureita ei pintakäsitellä. 3.2 VAlmistusmerkinnÄt Tuotepakkaus varustetaan R-Steel lavatarralla, josta käy ilmi tuotteen tyyppi, tunnus ja pakattu määrä sekä ISO 9001 ja ISO14001 laatu- ja ympäristöjärjestelmän merkinnät, FI merkintä ja tuotteen kuva. Tuotteet toimitetaan pahvilaatikoissa trukkilavoilla. Pahvilaatikoissa merkinnät FI sekä BY:n logo ja käyttöselosteen numero, ISO-sertifikaattien merkinnät ja tuotteen tyyppi ja tunnus. 3.3 LAAdunvAlvontA Laadunvalvonnassa noudatetaan Suomen rakentamismääräyskokoelman vaatimuksia sekä R-Group Finland Oy:n laatu- ja ympäristöjohtamisjärjestelmän (ISO 9001 ja ISO14001) mukaisia ohjeita. R-Group Finland Oy on sopinut Inspecta Sertifiointi Oy:n kanssa tuote-eräkohtaisesta laadunvalvonnasta R-Steel nosto-osien osalta. R-Steel teräsosilla on Suomen Betoniyhdistyksen varmentama käyttöseloste. 6

7 4 MurtorAjAtilAn kestävyydet 4.1 MitoitusperiAAtteet RV-valuankkureiden kestävyyden mitoitusarvot on laskettu staattisille kuormille eurokoodin rajatilamitoitusmenettelyn mukaan. Mitoituslaskelmat on tehty seuraavien määräysten ja ohjeiden mukaan: SFS-EN 1992: Eurocode 2: Betonirakenteiden suunnittelu (vahvistettu 2005) SFS-EN 1993: Eurocode 3: Teräsrakenteiden suunnittelu (vahvistettu 2005) CEN/TS ; 2009 ja CEN/TS ; 2009 Taulukoissa esitetyt arvot koskevat kaikkia RV-valuankkurityyppejä (RV, RVr). 4.2 RV-vAluAnkkureiden murtorajatilan kestävyydet Taulukossa esitetyt kestävyydet ovat murtorajatilan kestävyyksien mitoitusarvoja. Ankkurointitapin suunta ei vaikuta annettuun kestävyyteen. KUVA 3 RV-ankkurin kuormien suunnat 7

8 TAULUKKO 2 RV-valuankkureiden Eurokoodin mukaiset vetokestävyydet F Rd [kn] Valuankkuri C16/20 C20/25 C25/30 C30/37 M10x45 4,1 4,1 4,1 4,1 M10x50 7,4 8,2 8,9 9,8 M10x60 8,8 9,5 10,0 10,5 M12x50 7,5 8,3 9,1 10,0 M12x70 13,0 14,4 15,6 16,5 M16x50 7,8 8,6 9,4 10,3 M16x70 13,8 14,9 15,6 16,3 M16x90 13,8 14,9 15,6 16,5 M20x100 19,9 21,4 22,5 23,7 M24x120 31,1 33,4 35,2 37,1 M24x150 31,1 33,4 35,2 37,1 TAULUKKO 3 RV-valuankkureiden Eurokoodin mukaiset leikkauskestävyydet V Rd [kn] Valuankkuri C16/20 C20/25 C25/30 C30/37 M10x45 5,5 6,1 6,7 7,4 M10x50 5,7 6,4 7,0 7,7 M10x60 7,4 8,3 9,1 10,1 M12x50 5,8 6,5 7,1 7,9 M12x70 9,5 10,6 11,6 12,9 M16x50 6,0 6,7 7,3 8,1 M16x70 10,8 12,0 13,2 14,6 M16x90 15,2 17,0 18,7 20,7 M20x100 16,1 18,0 19,7 21,9 M24x120 21,6 24,2 26,5 29,4 M24x150 32,6 36,4 39,9 44,3 5 käyttö 5.1 KÄytön rajoitukset Valuankkurit on mitoitettu betonin lujuuksille C16/20, C20/25, C25/30 ja C30/37. RV-valuankkureita käytetään betonirakenteiden kuormia siirtävinä metalliosina. RV-valuankkureiden avulla tehtävät kiinnitykset on suunniteltava siten, että yhden kiinnikkeen pettäessä ei kokonainen rakenneosa irtoa tai putoa. Käytettäessä RV-valuankkuria hyvin kylmissä olosuhteissa (alle -25 C), on erikseen varmistettava vaaditun varmuuden saavuttaminen. RV-valuankkuria käytettäessä tulee huomioida rasitusluokan asettamat vaatimukset betonipeitteelle ja tarvittaessa käyttää ruostumattomia valuankkureita. Valuankkurin kierreholkkiosaa ei saa hitsata. Valuankkureita ei saa käyttää betonielementtien nostossa. 8

9 5.1.1 Menetelmän vaatimat pienimmät reuna- ja keskiöetäisyydet KUVA 4 RV-valuankkureiden etäisyyksien merkinnät Taulukko 4 RV-valuankkureiden minimietäisyydet vetokestävyydelle Valuankkuri Reunaetäisyydet Keskiöetäisyydet Betonin paksuus a min [mm] b min [mm] d min [mm] M10x M10x M10x M12x M12x M16x M16x M16x M20x M24x M24x Taulukko 5 RV-valuankkureiden minimietäisyydet leikkauskestävyydelle Valuankkuri Reunaetäisyydet Keskiöetäisyydet Betonin paksuus a min [mm] b min [mm] d min [mm] M10x M10x M10x M12x M12x M16x M16x M16x M20x M24x M24x Valuankkurin alapuolisen betonikerroksen paksuudessa on huomioitava suunnittelu ohjeiden mukaiset rasitusluokan vaatimat betonipeitepaksuudet. 9

10 5.1.2 Kiinnitysalustan raudoitus RV-valuankkurit on suunniteltu ja kestävyydet laskettu raudoittamattomalle betonille. RV-valuankkureita käytettäessä suositellaan kiinnitysalustan raudoitusta valuankkurin kohdalla liitoksen sitkeyden varmistamiseksi. Raudoitus tulee suunnitella ja sijoittaa valuankkuriin kohdistuvien voimien suuruus ja suunta huomioiden. Jos leikkausvoiman rasittama RV-valuankkuri sijoitetaan lähemmäksi betonin reunaa kuin taulukossa 5 annettu minimimitta, on kiinnitysalusta raudoitettava siten että raudoitus siirtää koko leikkausvoiman. Raudoitus tulee suunnitella ja sijoittaa valuankkuriin kohdistuvien voimien suuruus ja suunta huomioiden. KUVA 5 Lisäraudoituksen sijoitus leikkausvoiman rasittaman valuankkurin tapauksessa. Jos vetovoiman rasittama RV-valuankkuri sijoitetaan lähemmäksi betonin reunaa kuin taulukossa 4 annettu minimimitta, pienennetään valuankkurin vetokestävyyttä siten, että 40 mm etäisyydellä reunasta kestävyys on 0kN. Väliarvot voidaan interpoloida. Laskettu vetovoima ankkuroidaan valuankkurin molemmin puolin harjateräslenkeillä (ks. kuva 6). Raudoitus tulee suunnitella ja sijoittaa valuankkuriin kohdistuvien voimien suuruus ja suunta huomioiden. KUVA 6 Lisäraudoituksen sijoitus vetovoiman rasittaman valuankkurin tapauksessa. 10

11 6 RV-VALUANKKUREIDEN Asennus 6.1 Muottiin kiinnitys Valuankkuri tulee kiinnittää siten, ettei se valutyön aikana pääse liikkumaan. Valuankkurin kohdalla betonimassa tulee tiivistää huolellisesti. Valuankkuria ei saa täryttää. Valuankkureita asennettaessa tulee erityisesti huolehtia siitä, että ankkurin kierreosa asettuu kohtisuoraan valun pinnan tasoon nähden. 7 ASENNUSTÖIDEN VALVONTA 7.1 RV-vAluAnkkureiden Asennus Ennen valua on tarkistettava, että: valuankkuri ei ole viallinen valuankkuri on suunnitelmien mukainen ja sijoitettu suunnitelmien mukaan valuankkuri on kiinnitetty riittävän lujasti valuankkurin mahdollisesti edellyttämä lisäraudoitus on asennettu Valun aikana on huolehdittava, että: valuankkuri ei pääse siirtymään betoni tiivistetään huolellisesti valuankkurin ympäriltä Valun jälkeen: tarkistetaan, että valuankkurin sijainti on suunnitelmien mukainen 11
