1 Betonielementit standardien tilanne, suunnitelmien katselmointi elementtitehtaalla Betoniteollisuuden ajankohtaispäivä Janne Kihula Betoniteollisuus ry

2 Sisältö: 1. Betonielementtistandardien tilanne 2. Suunnitelmien katselmointi elementtitehtaalla Betoniteollisuuden ajankohtaispäivä Janne Kihula Betoniteollisuus ry - 2

3 CEN/TC229 alaiset standardit 1. Harmonisoidut tuotestandardit (25 kpl) Listaus löytyy hen Helpdesk sivuilta 2. Viitestandardit Toimii viitestandardina muille standardeille SFS-EN Betonivalmisosien yleiset säännöt 3. Testausstandardit Betoniteollisuuden ajankohtaispäivä Janne Kihula Betoniteollisuus ry - 3

4 Kansalliset soveltamisstandardit Kansallisissa soveltamisstandardeissa esitetään monille CEmerkityille tuoteryhmille suositus Suomessa asetettaviksi vaatimuksiksi. Betonielementeille on laadittu 2 kansallista soveltamisstandardia: 1. SFS 7016 Esijännitetyiltä ontelolaatoilta eri käyttökohteissa vaaditut ominaisuudet ja niille asetetut vaatimustasot 2. SFS 7026 Betonivalmisosilta (pilari- ja palkkielementit, ripalaatat, perustuselementit, siltaelementit, tukimuurielementit, kanaalielementit, portaat ja seinäelementit) eri käyttökohteissa vaaditut ominaisuudet ja niille asetetut vaatimustasot Betoniteollisuuden ajankohtaispäivä Janne Kihula Betoniteollisuus ry - 4

5 CE-merkinnän ulkopuolelle jäävät tuoteryhmät Tuoteryhmät joilla ei ole harmonisoitua standardia ei CEmerkintä ole pakollinen. Suomen markkinoilla valmistaja voi hankkia vapaaehtoisen tuotehyväksynnän, kuten esim. varmennustodistuksen. Näihin kuulu mm. massiivilaattaelementit (porrastaso- ja parveketasoelementit), maatalouden lietesäiliöelementit, irtokannelliset kanaalielementit, tekniikkakaivot sekä raskasrakenteiset LVI-hormielementit Betoniteollisuuden ajankohtaispäivä Janne Kihula Betoniteollisuus ry - 5

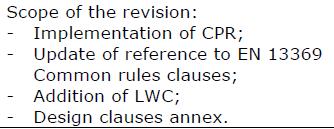

6 Päivityksessä olevat standardit TC229 alaiset standardit SFS-EN 1168 Betonivalmisosat. Ontelolaatat SFS-EN Betonivalmisosat. Kuorilaatat SFS-EN13369 Betonivalmisosien yleiset säännöt (kaikki standardit) SFS standardit SFS 7016 Ontelolaatat SFS 7026 Betonivalmisosat Uudet TC229 standardit hen massiivilaattaelementeille Suomi ryhmän puheenjohtaja Betoniteollisuuden ajankohtaispäivä Janne Kihula Betoniteollisuus ry - 6

7 SFS-EN 13369:2018 Betonivalmiosien yleiset säännöt käyttöönotto Ruotsi/Suomi Voimassaolevat hen:it viittaavat pääosin vielä päivättyyn SFS-EN 13369:2005 Ruotsi ottamassa/ottanut käyttöön kansallisella päätöksellä SFS-EN 13369:2018 Suomi pohtii myös kansallista käyttöönottoa Betoniteollisuuden ajankohtaispäivä Janne Kihula Betoniteollisuus ry - 7

8 Standardisoinnin tila Euroopassa Standardit ei etene -> niitä ei saada julkaistua OJEU:ssa (Euroopan unionin virallinen lehti) Uudet CEN:in HAS-konsultit tarkastavat/hyväksyvät uudet ja päivitetyt standardit TC229 lähetti standardin SFS-EN Ripalaattaelementit tarkastettavaksi -> 13 sivua kommentteja!! Kysymysmerkkejä (ohjeistusta odotetaan): Päivätyt viittaukset (koko viittausketjussa) -> ongelmia! Suunnitteluasiat pois tuotestandardeista -> Eurokoodeihin? Betoniteollisuuden ajankohtaispäivä Janne Kihula Betoniteollisuus ry - 8

9 Suunnitelmien katselmointi elementtitehtaalla Lainsäädäntö, määräykset ja ohjeet Betoniteollisuuden ajankohtaispäivä Janne Kihula Betoniteollisuus ry - 9

10 Elementtisuunnitelmat Mittapiirustukset Elementtikaaviot Detaljit Elementtikuvat Elementtirakenteiden työselostus Piirustusluettelo Betoniteollisuuden ajankohtaispäivä Janne Kihula Betoniteollisuus ry - 10

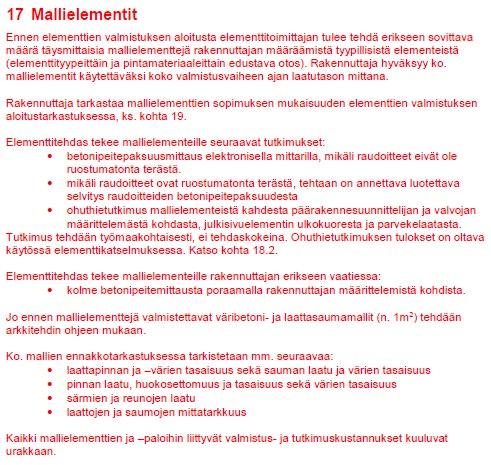

11 Elementtirakenteiden työselostus Pitää laatia aina kohdekohtaisesti Sisältää mm.: Kohteen yleisesittely Työn laajuus Suunnittelu Elementtien valmistus Eri elementtityypit Täydentää suunnitelmia eikä suunnitelmat saa olla ristiriidassa sen kanssa Sisältää monia vaatimuksia tehtaita ja valmistusta kohtaan Betoniteollisuuden ajankohtaispäivä Janne Kihula Betoniteollisuus ry - 11

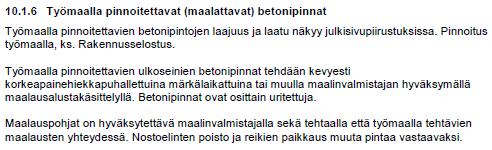

12 Elementtirakenteiden työselostus Betoniteollisuuden ajankohtaispäivä Janne Kihula Betoniteollisuus ry - 12

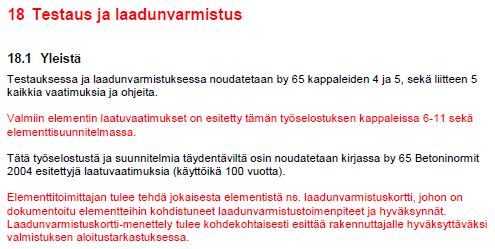

13 Elementtirakenteiden työselostus Betoniteollisuuden ajankohtaispäivä Janne Kihula Betoniteollisuus ry - 13

14 Elementtirakenteiden työselostus Tehtävälistaus voi vaihdella projektista riippuen paljonkin Betoniteollisuuden ajankohtaispäivä Janne Kihula Betoniteollisuus ry - 14

15 Elementtirakenteiden työselostus Elementtisuunnittelija voi olla myös tehdas Todellisuudessa vaaditaan enemmän tietoja Betoniteollisuuden ajankohtaispäivä Janne Kihula Betoniteollisuus ry - 15

16 Elementtirakenteiden työselostus By 40 on päivityksessä, julkaisu loppuvuonna 2019 Tärkeää muistaa! Betoniteollisuuden ajankohtaispäivä Janne Kihula Betoniteollisuus ry - 16

17 Elementtirakenteiden työselostus Monesti vähän kiistanalainen vaatimus, tullaan tekemään tutkimus aiheesta. Betoniteollisuuden ajankohtaispäivä Janne Kihula Betoniteollisuus ry - 17

18 Elementtirakenteiden työselostus Betoniteollisuuden ajankohtaispäivä Janne Kihula Betoniteollisuus ry - 18

19 Elementtirakenteiden työselostus Betoniteollisuuden ajankohtaispäivä Janne Kihula Betoniteollisuus ry - 19

20 Elementtirakenteiden työselostus Betoniteollisuuden ajankohtaispäivä Janne Kihula Betoniteollisuus ry - 20

21 Elementtisuunnitelmat 2D / 3D suunnittelu BEC ryhmä Elementtisuunnittelun mallennusohje Ohjelmistojen työkalujen kehitys Paljon tietoa elementtisuunnittelusta ja valmistuksesta Mallipiirustukset -> päivityksessä, julkaisu 2019 Vakioliitosdetaljit -> päivityksessä, julkaisu 2019 CE merkintä Standardien mukaisuus helpoin osoittaa viittaamalla suunnitelmiin Kuvan tarkastus ja kommentointi! Betoniteollisuuden ajankohtaispäivä Janne Kihula Betoniteollisuus ry - 21

22 Elementtisuunnittelun tarkastuslista Betoniteollisuuden ajankohtaispäivä Janne Kihula Betoniteollisuus ry - 22

23 Elementtisuunnitelman tarkastus Betoniteollisuuden ajankohtaispäivä Janne Kihula Betoniteollisuus ry - 23

24 Elementtisuunnitelman tarkastus Betoniteollisuuden ajankohtaispäivä Janne Kihula Betoniteollisuus ry - 24

25 Elementtisuunnitelman tarkastus Betoniteollisuuden ajankohtaispäivä Janne Kihula Betoniteollisuus ry - 25

26 Elementtisuunnitelman tarkastus Betoniteollisuuden ajankohtaispäivä Janne Kihula Betoniteollisuus ry - 26

27 Elementtisuunnitelmat Varusteluosat (nosto-osat, kengät, pultit jne.) Elementtisuunnitelmassa pitää esittää kaikki elementtiin tulevat raudoitukset myös varusteluosien vaatimat lisäterästykset valmistajan teknisen käyttöohjeen mukaisesti Tehtaalla tekijän tiedostettava nämä vaatimukset Betoniteollisuuden ajankohtaispäivä Janne Kihula Betoniteollisuus ry - 27

28 Neljä pointtia: 1. Käy suunnitelmat läpi ja haasta ratkaisuja 2. Lue elementtiselostus tarkasti läpi -> sieltä tulee tehtaille monia vaatimuksia 3. Varmista, että elementti valmistetaan viimeisimmän revision mukaan 4. Kerää suunnitelmapuutteiden aiheuttamat tunnit ylös -> voi osoittaa tilaajalle vaikutukset Betoniteollisuuden ajankohtaispäivä Janne Kihula Betoniteollisuus ry - 28
