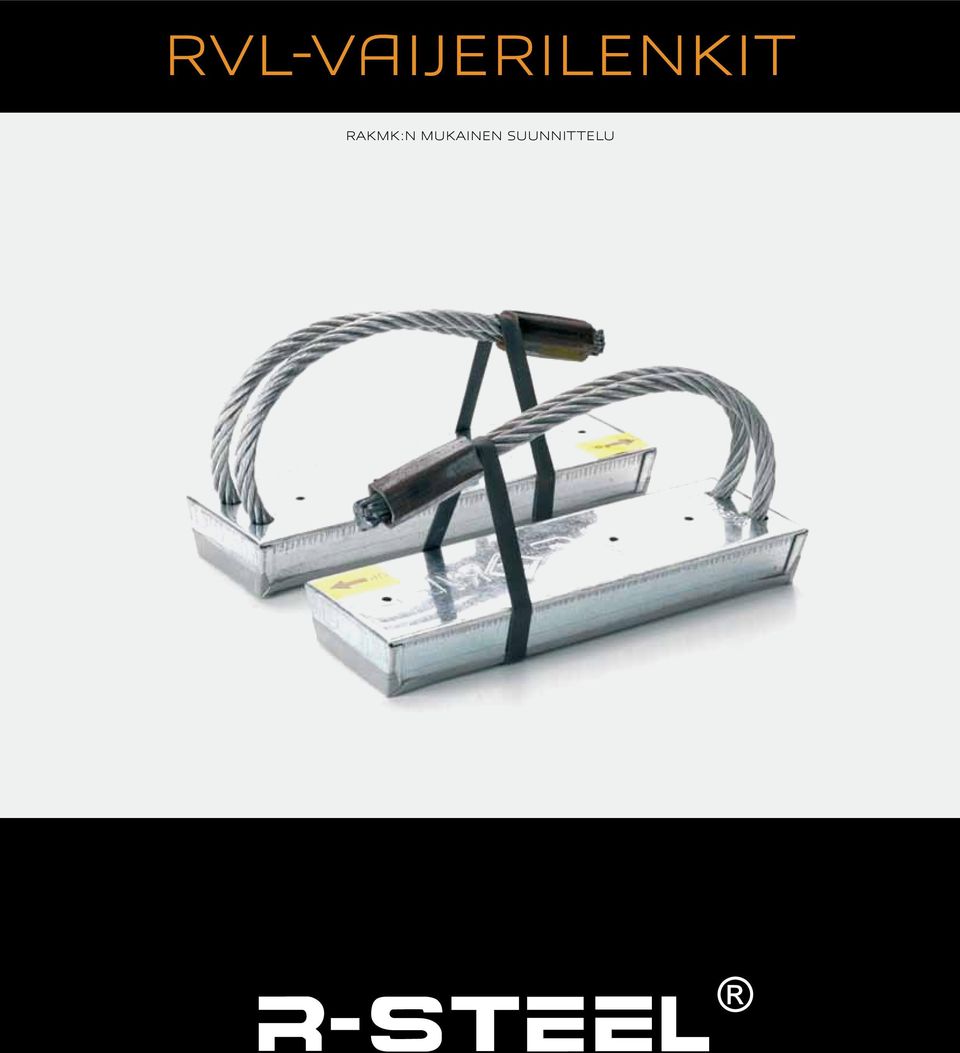

1 RVL-vAijerilenkit RakMK:n mukainen suunnittelu

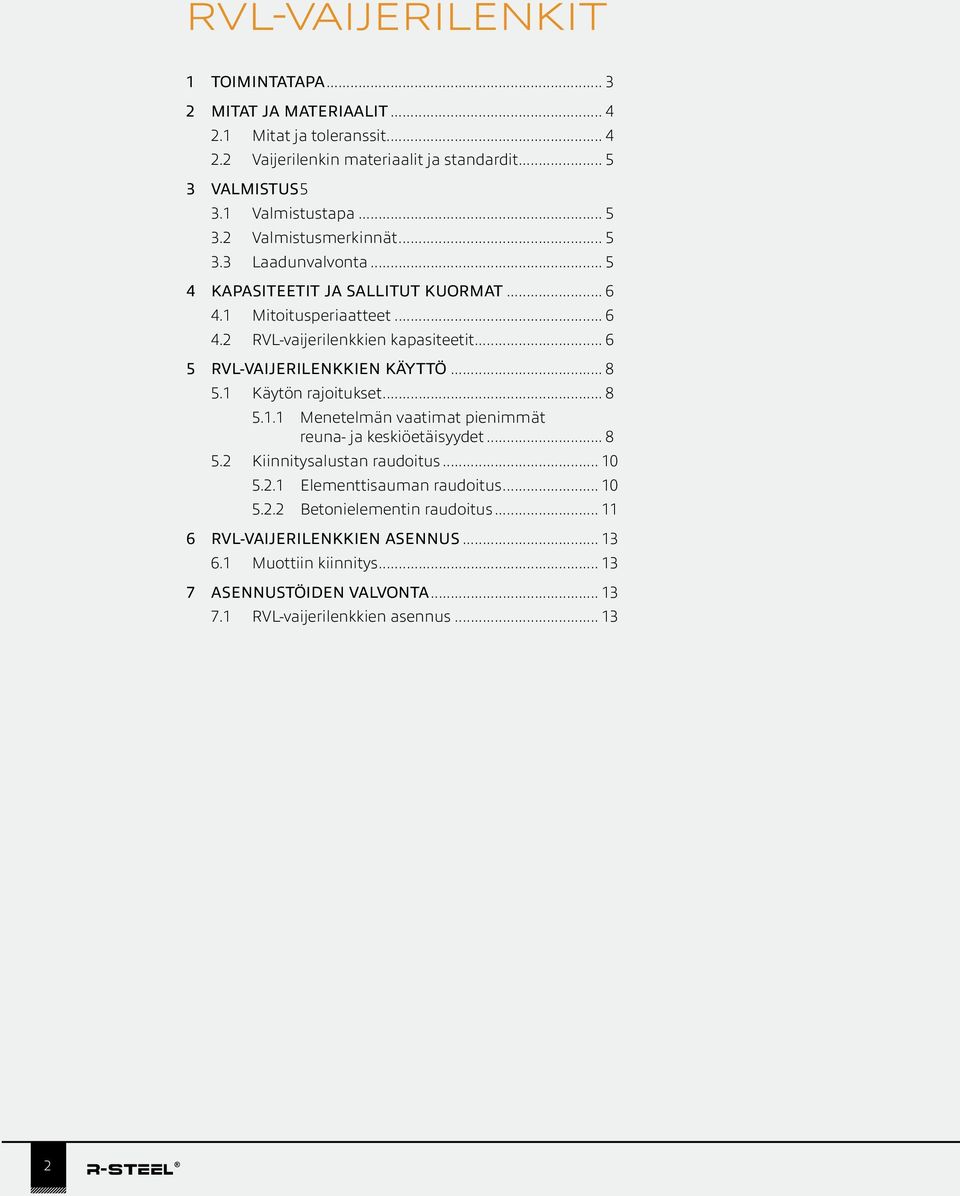

2 RVL-VAIJERILENKIT 1 TOIMINTATAPA MITAT JA MATERIAALIT Mitat ja toleranssit Vaijerilenkin materiaalit ja standardit VALMISTUS Valmistustapa Valmistusmerkinnät Laadunvalvonta KAPASITEETIT JA SALLITUT KUORMAT Mitoitusperiaatteet RVL-vaijerilenkkien kapasiteetit RVL-VAIJERILENKKIEN KÄYTTÖ Käytön rajoitukset Menetelmän vaatimat pienimmät reuna- ja keskiöetäisyydet Kiinnitysalustan raudoitus Elementtisauman raudoitus Betonielementin raudoitus RVL-VAIJERILENKKIEN ASENNUS Muottiin kiinnitys ASENNUSTÖIDEN VALVONTA RVL-vaijerilenkkien asennus

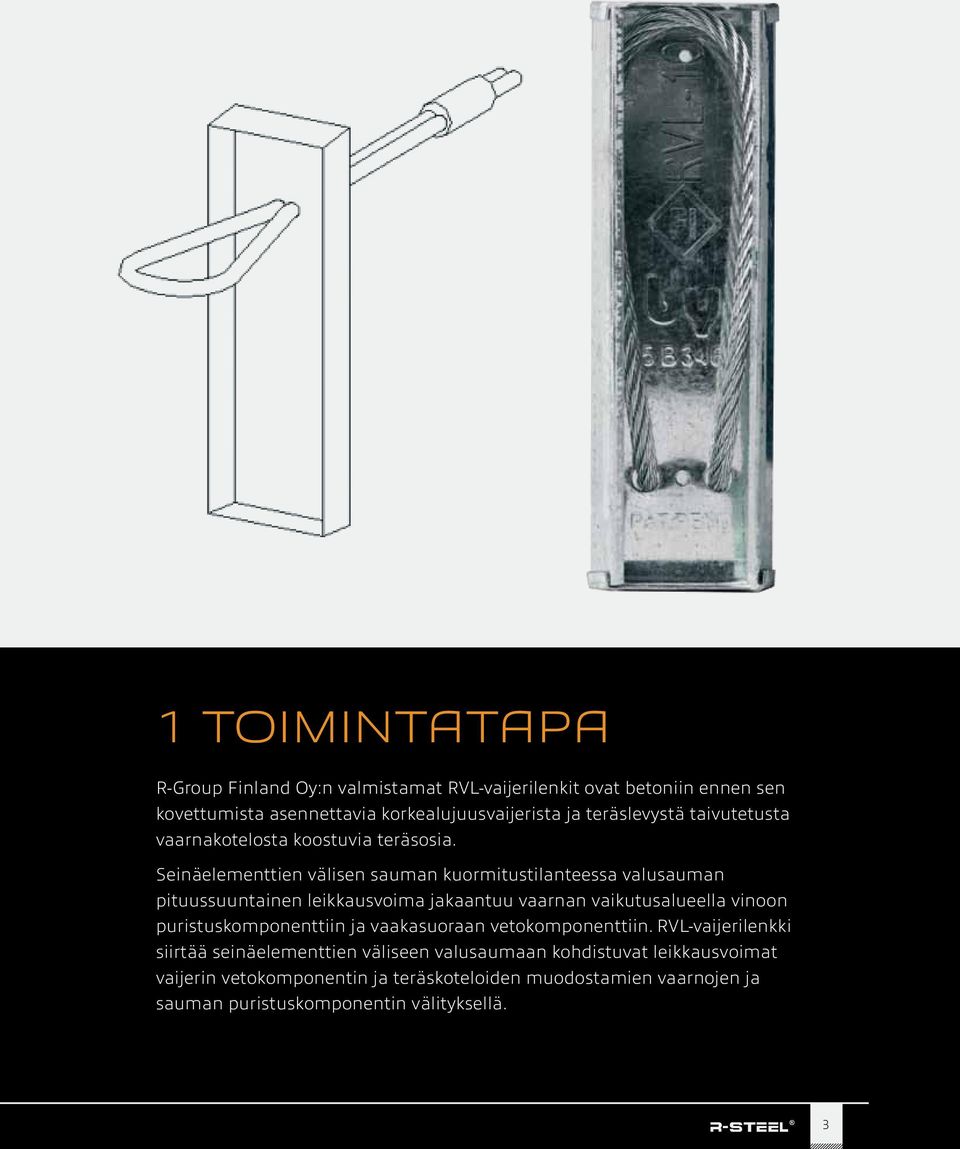

3 1 TOIMINTATAPA R-Group Finland Oy:n valmistamat RVL-vaijerilenkit ovat betoniin ennen sen kovettumista asennettavia korkealujuusvaijerista ja teräslevystä taivutetusta vaarnakotelosta koostuvia teräsosia. Seinäelementtien välisen sauman kuormitustilanteessa valusauman pituussuuntainen leikkausvoima jakaantuu vaarnan vaikutusalueella vinoon puristuskomponenttiin ja vaakasuoraan vetokomponenttiin. RVL-vaijerilenkki siirtää seinäelementtien väliseen valusaumaan kohdistuvat leikkausvoimat vaijerin vetokomponentin ja teräskoteloiden muodostamien vaarnojen ja sauman puristuskomponentin välityksellä. 3

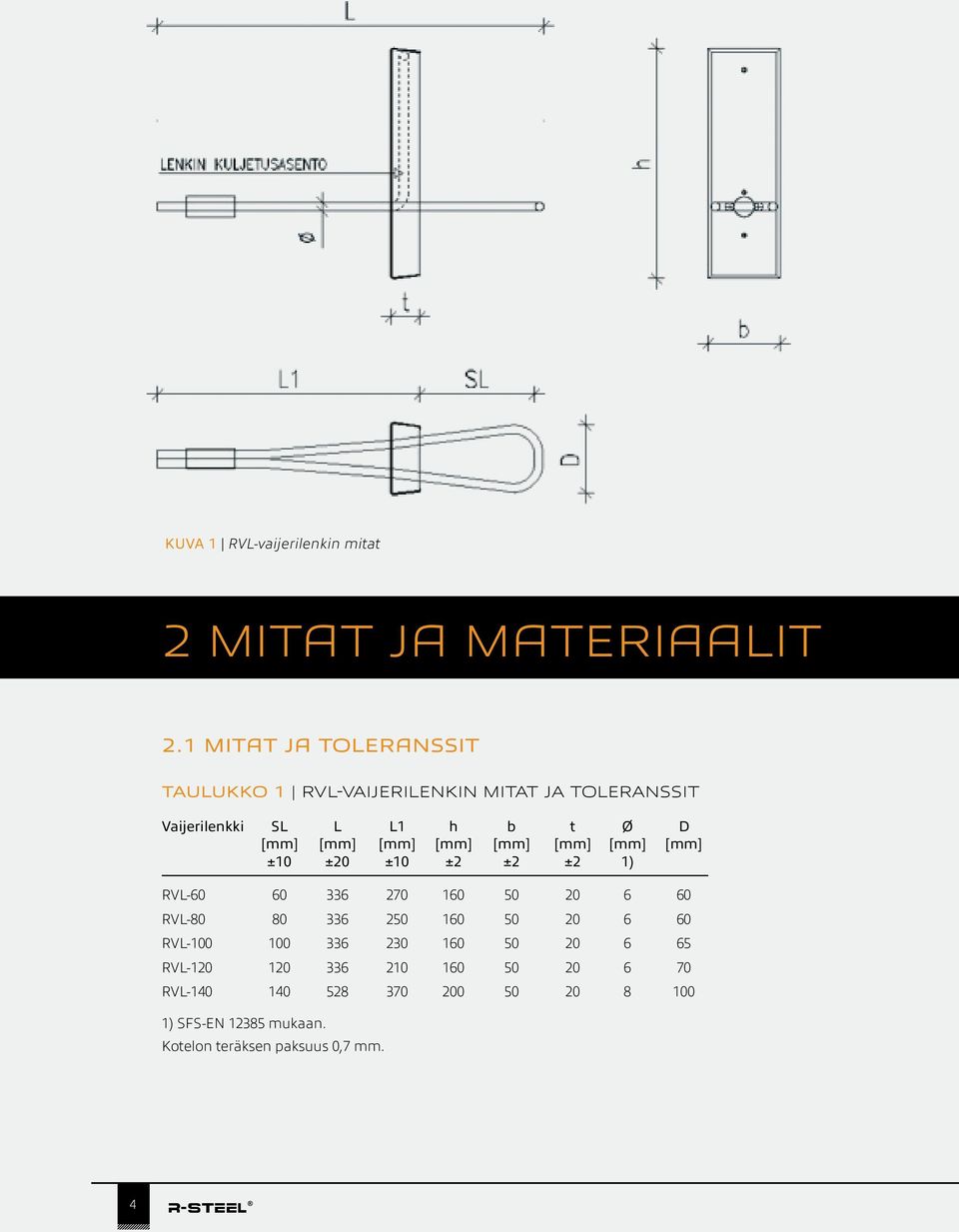

4 KUVA 1 RVL-vaijerilenkin mitat 2 MITAT JA MATERIAALIT 2.1 MitAt ja toleranssit Taulukko 1 RVL-vAijerilenkin MitAt ja toleranssit Vaijerilenkki SL L L1 h b t Ø D [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] ±10 ±20 ±10 ±2 ±2 ±2 1) RVL RVL RVL RVL RVL ) SFS-EN mukaan. Kotelon teräksen paksuus 0,7 mm. 4

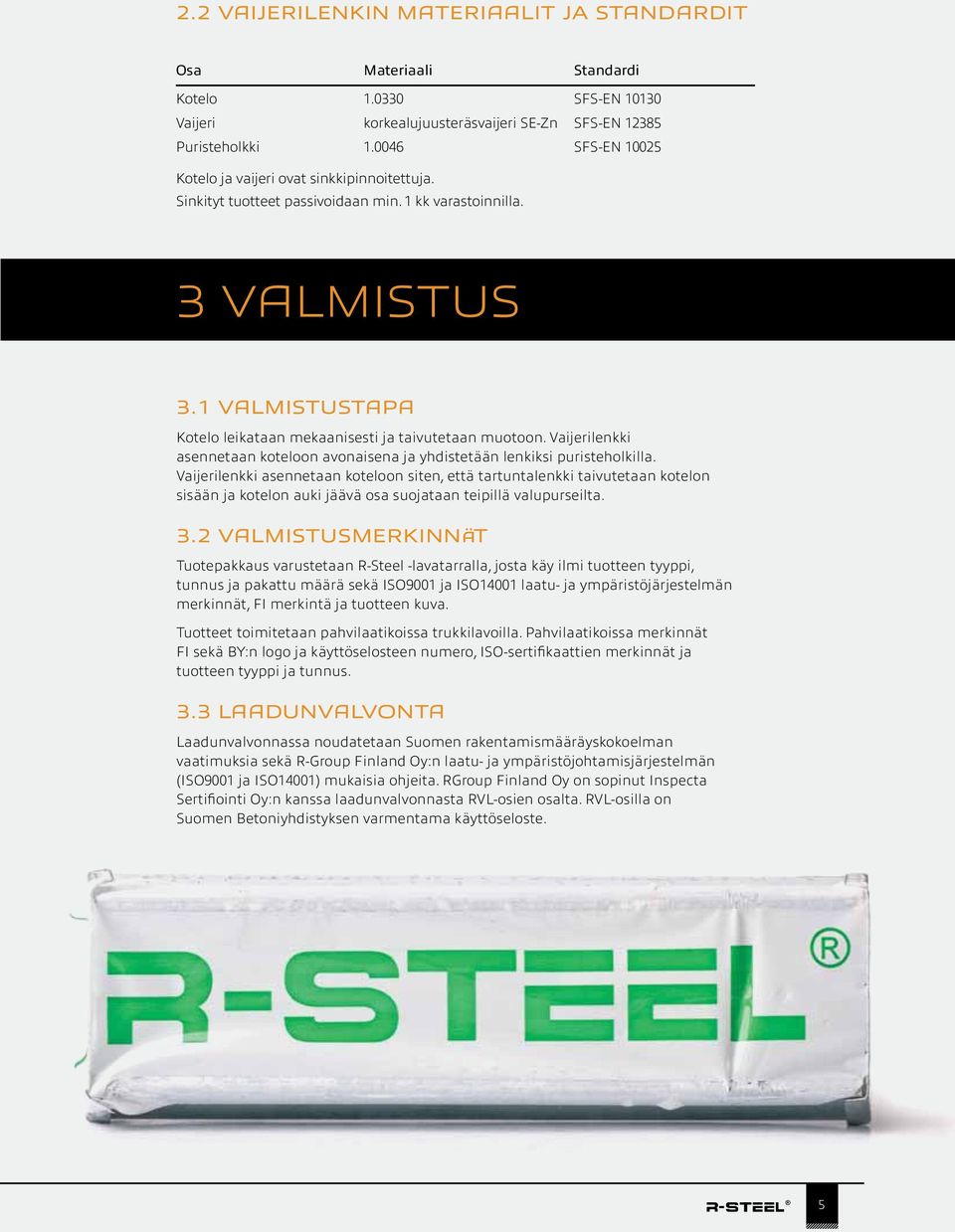

5 2.2 VAijerilenkin materiaalit ja standardit Osa Materiaali Standardi Kotelo SFS-EN Vaijeri korkealujuusteräsvaijeri SE-Zn SFS-EN Puristeholkki SFS-EN Kotelo ja vaijeri ovat sinkkipinnoitettuja. Sinkityt tuotteet passivoidaan min. 1 kk varastoinnilla. 3 valmistus 3.1 VAlmistustApA Kotelo leikataan mekaanisesti ja taivutetaan muotoon. Vaijerilenkki asennetaan koteloon avonaisena ja yhdistetään lenkiksi puristeholkilla. Vaijerilenkki asennetaan koteloon siten, että tartuntalenkki taivutetaan kotelon sisään ja kotelon auki jäävä osa suojataan teipillä valupurseilta. 3.2 VAlmistusmerkinn t Tuotepakkaus varustetaan R-Steel -lavatarralla, josta käy ilmi tuotteen tyyppi, tunnus ja pakattu määrä sekä ISO9001 ja ISO14001 laatu- ja ympäristöjärjestelmän merkinnät, FI merkintä ja tuotteen kuva. Tuotteet toimitetaan pahvilaatikoissa trukkilavoilla. Pahvilaatikoissa merkinnät FI sekä BY:n logo ja käyttöselosteen numero, ISO-sertifikaattien merkinnät ja tuotteen tyyppi ja tunnus. 3.3 LAAdunvAlvontA Laadunvalvonnassa noudatetaan Suomen rakentamismääräyskokoelman vaatimuksia sekä R-Group Finland Oy:n laatu- ja ympäristöjohtamisjärjestelmän (ISO9001 ja ISO14001) mukaisia ohjeita. RGroup Finland Oy on sopinut Inspecta Sertifiointi Oy:n kanssa laadunvalvonnasta RVL-osien osalta. RVL-osilla on Suomen Betoniyhdistyksen varmentama käyttöseloste. 5

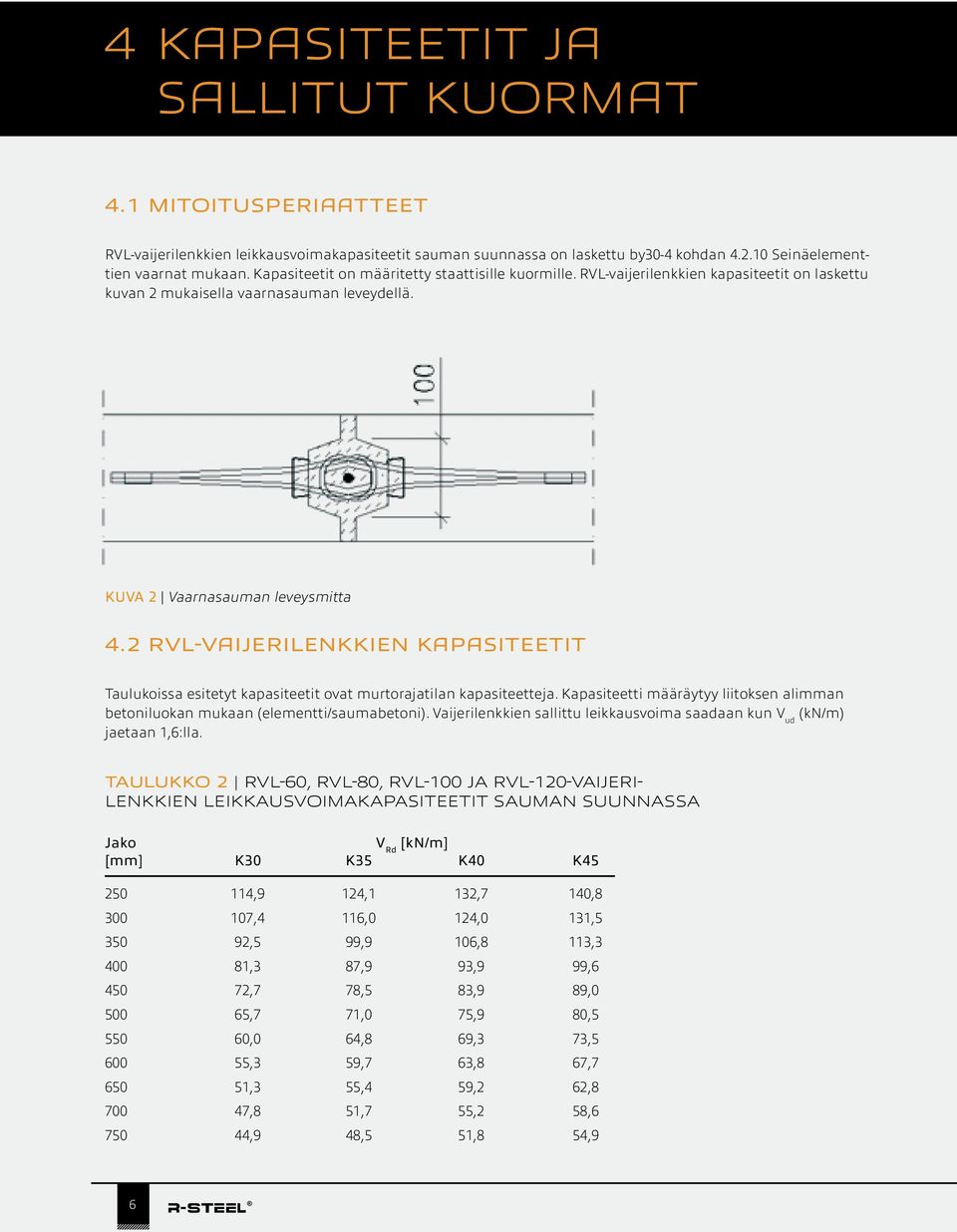

6 4 KAPASITEETIT JA SALLITUT KUORMAT 4.1 MitoitusperiAAtteet RVL-vaijerilenkkien leikkausvoimakapasiteetit sauman suunnassa on laskettu by30-4 kohdan Seinäelementtien vaarnat mukaan. Kapasiteetit on määritetty staattisille kuormille. RVL-vaijerilenkkien kapasiteetit on laskettu kuvan 2 mukaisella vaarnasauman leveydellä. KUVA 2 Vaarnasauman leveysmitta 4.2 RVL-vAijerilenkkien kapasiteetit Taulukoissa esitetyt kapasiteetit ovat murtorajatilan kapasiteetteja. Kapasiteetti määräytyy liitoksen alimman betoniluokan mukaan (elementti/saumabetoni). Vaijerilenkkien sallittu leikkausvoima saadaan kun V ud (kn/m) jaetaan 1,6:lla. Taulukko 2 RVL-60, RVL-80, RVL-100 ja RVL-120-vaijerilenkkien leikkausvoimakapasiteetit sauman suunnassa Jako V Rd [kn/m] [mm] K30 K35 K40 K ,9 124,1 132,7 140, ,4 116,0 124,0 131, ,5 99,9 106,8 113, ,3 87,9 93,9 99, ,7 78,5 83,9 89, ,7 71,0 75,9 80, ,0 64,8 69,3 73, ,3 59,7 63,8 67, ,3 55,4 59,2 62, ,8 51,7 55,2 58, ,9 48,5 51,8 54,9 6

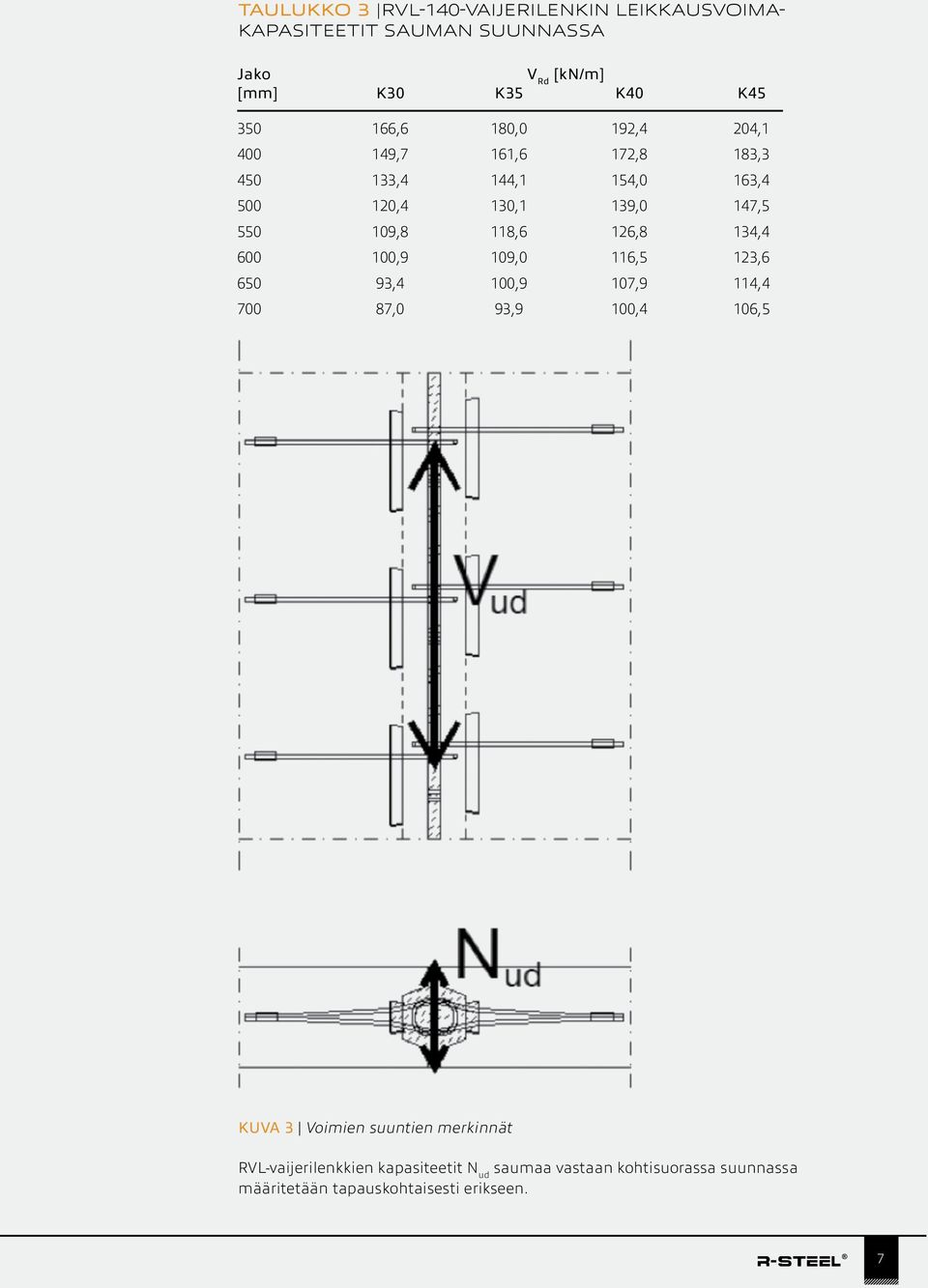

7 Taulukko 3 RVL-140-vaijerilenkin leikkausvoimakapasiteetit sauman suunnassa Jako V Rd [kn/m] [mm] K30 K35 K40 K ,6 180,0 192,4 204, ,7 161,6 172,8 183, ,4 144,1 154,0 163, ,4 130,1 139,0 147, ,8 118,6 126,8 134, ,9 109,0 116,5 123, ,4 100,9 107,9 114, ,0 93,9 100,4 106,5 KUVA 3 Voimien suuntien merkinnät RVL-vaijerilenkkien kapasiteetit N ud saumaa vastaan kohtisuorassa suunnassa määritetään tapauskohtaisesti erikseen. 7

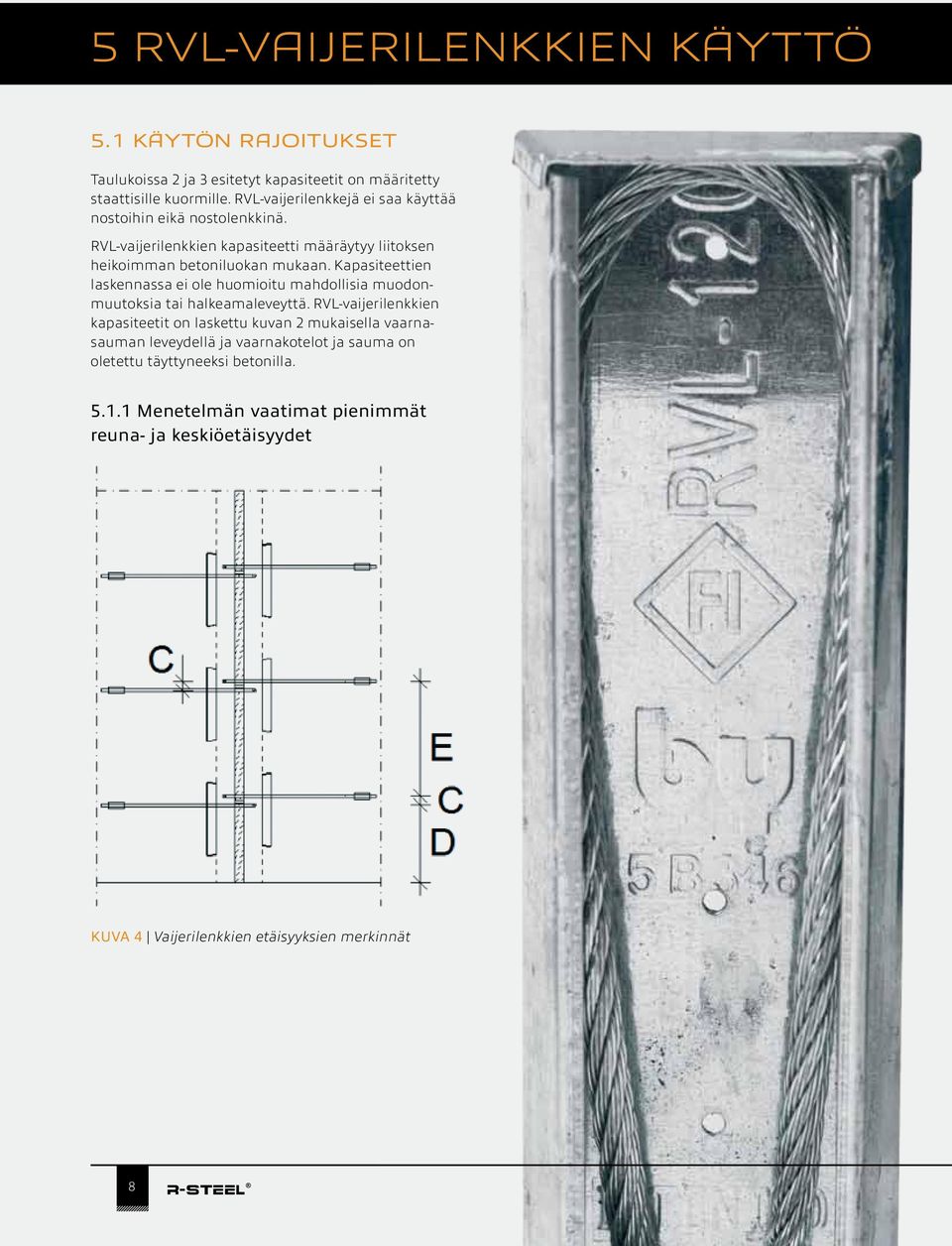

8 5 RVL-VAIJERILENKKIEN KÄYTTÖ 5.1 KÄytön rajoitukset Taulukoissa 2 ja 3 esitetyt kapasiteetit on määritetty staattisille kuormille. RVL-vaijerilenkkejä ei saa käyttää nostoihin eikä nostolenkkinä. RVL-vaijerilenkkien kapasiteetti määräytyy liitoksen heikoimman betoniluokan mukaan. Kapasiteettien laskennassa ei ole huomioitu mahdollisia muodonmuutoksia tai halkeamaleveyttä. RVL-vaijerilenkkien kapasiteetit on laskettu kuvan 2 mukaisella vaarnasauman leveydellä ja vaarnakotelot ja sauma on oletettu täyttyneeksi betonilla Menetelmän vaatimat pienimmät reuna- ja keskiöetäisyydet KUVA 4 Vaijerilenkkien etäisyyksien merkinnät 8

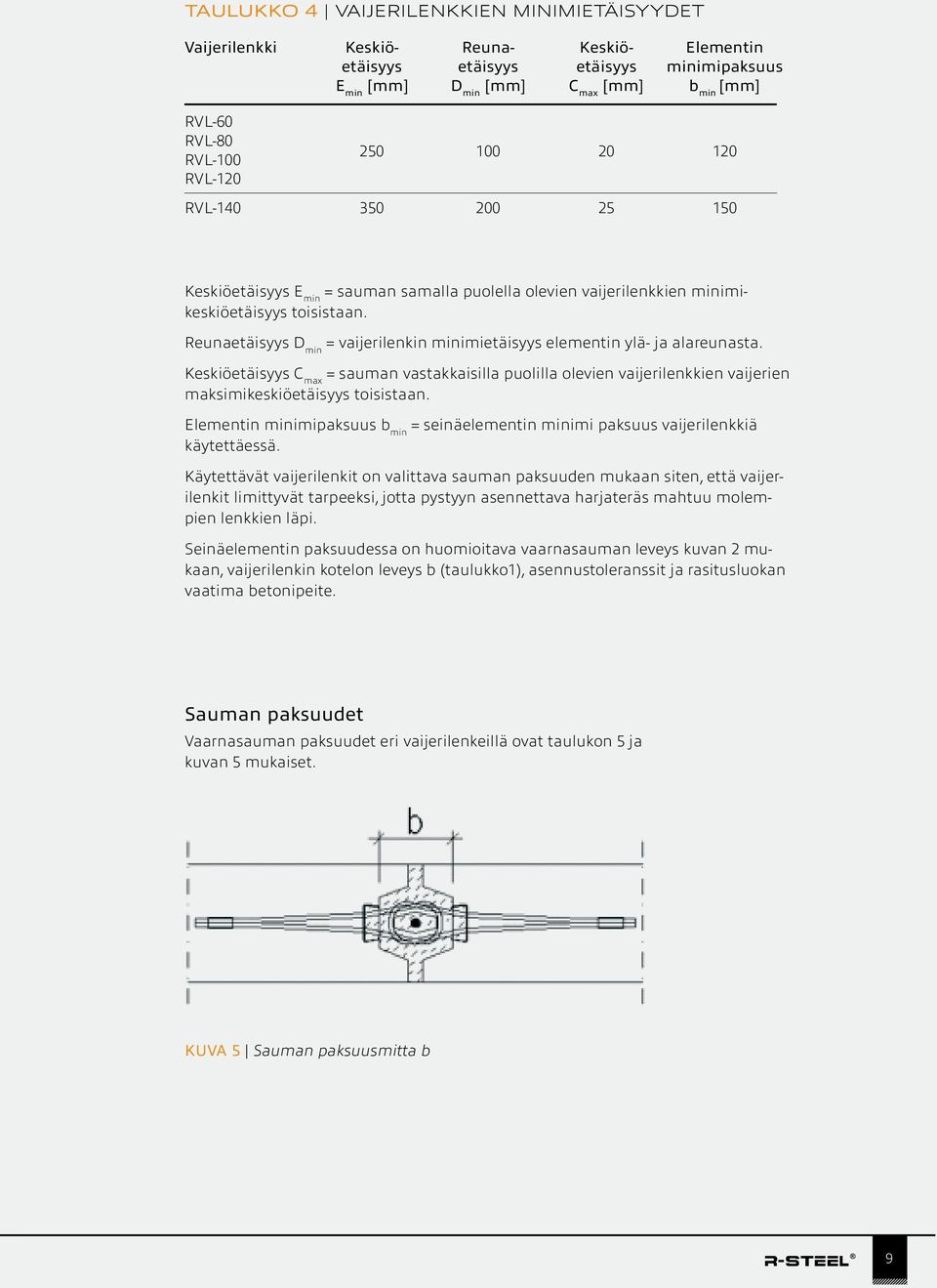

9 Taulukko 4 VAijerilenkkien minimietäisyydet Vaijerilenkki Keskiö- Reuna- Keskiö- Elementin etäisyys etäisyys etäisyys minimipaksuus E min [mm] D min [mm] C max [mm] b min [mm] RVL-60 RVL-80 RVL RVL-120 RVL Keskiöetäisyys E min = sauman samalla puolella olevien vaijerilenkkien minimikeskiöetäisyys toisistaan. Reunaetäisyys D min = vaijerilenkin minimietäisyys elementin ylä- ja alareunasta. Keskiöetäisyys C max = sauman vastakkaisilla puolilla olevien vaijerilenkkien vaijerien maksimikeskiöetäisyys toisistaan. Elementin minimipaksuus b min = seinäelementin minimi paksuus vaijerilenkkiä käytettäessä. Käytettävät vaijerilenkit on valittava sauman paksuuden mukaan siten, että vaijerilenkit limittyvät tarpeeksi, jotta pystyyn asennettava harjateräs mahtuu molempien lenkkien läpi. Seinäelementin paksuudessa on huomioitava vaarnasauman leveys kuvan 2 mukaan, vaijerilenkin kotelon leveys b (taulukko1), asennustoleranssit ja rasitusluokan vaatima betonipeite. Sauman paksuudet Vaarnasauman paksuudet eri vaijerilenkeillä ovat taulukon 5 ja kuvan 5 mukaiset. KUVA 5 Sauman paksuusmitta b 9

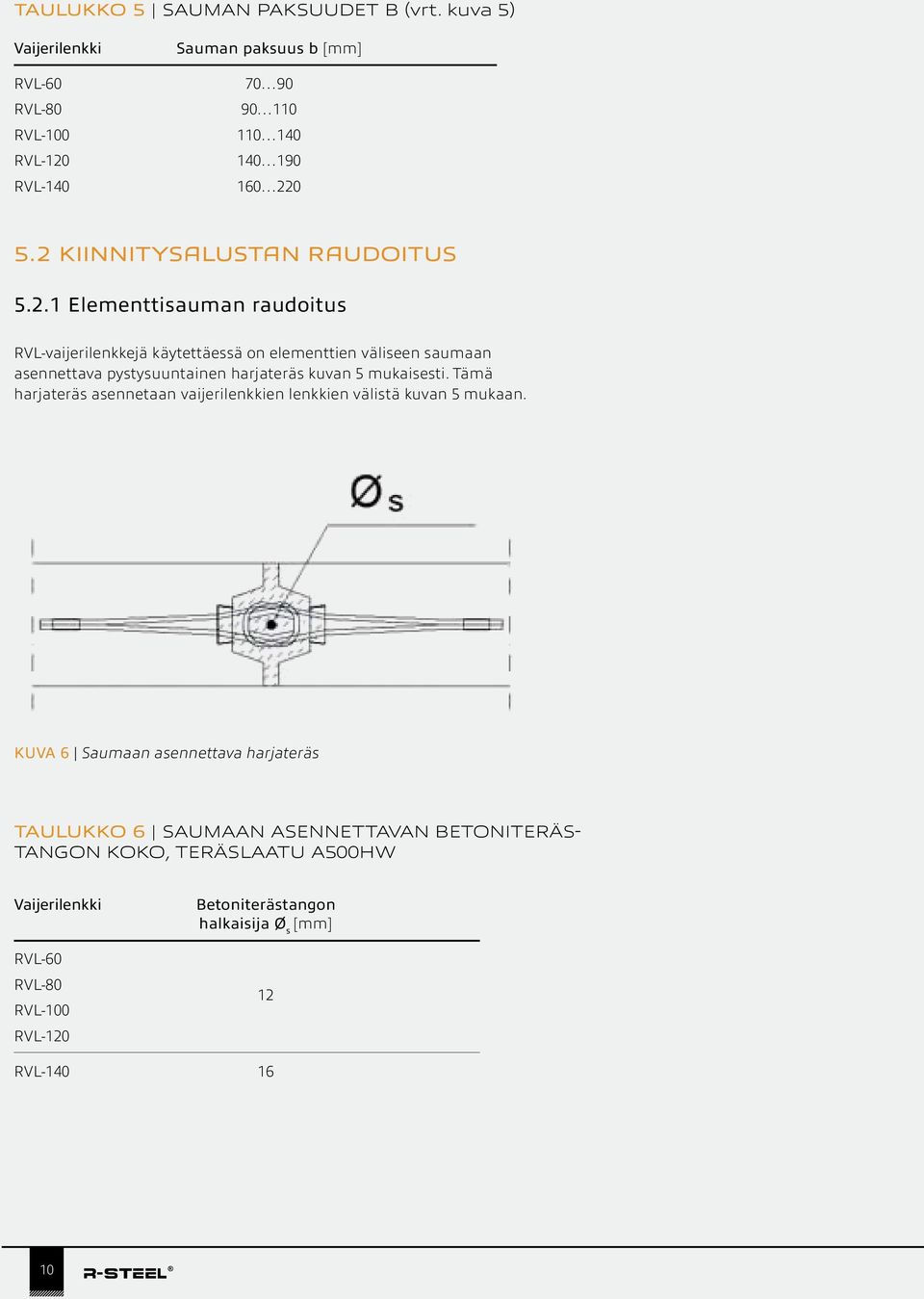

10 Taulukko 5 Sauman paksuudet b (vrt. kuva 5) Vaijerilenkki Sauman paksuus b [mm] RVL RVL RVL RVL RVL KiinnitysAlustAn raudoitus Elementtisauman raudoitus RVL-vaijerilenkkejä käytettäessä on elementtien väliseen saumaan asennettava pystysuuntainen harjateräs kuvan 5 mukaisesti. Tämä harjateräs asennetaan vaijerilenkkien lenkkien välistä kuvan 5 mukaan. KUVA 6 Saumaan asennettava harjateräs Taulukko 6 Saumaan asennettavan betoniterästangon koko, teräslaatu A500HW Vaijerilenkki RVL-60 RVL-80 RVL-100 RVL-120 Betoniterästangon halkaisija Ø s [mm] 12 RVL

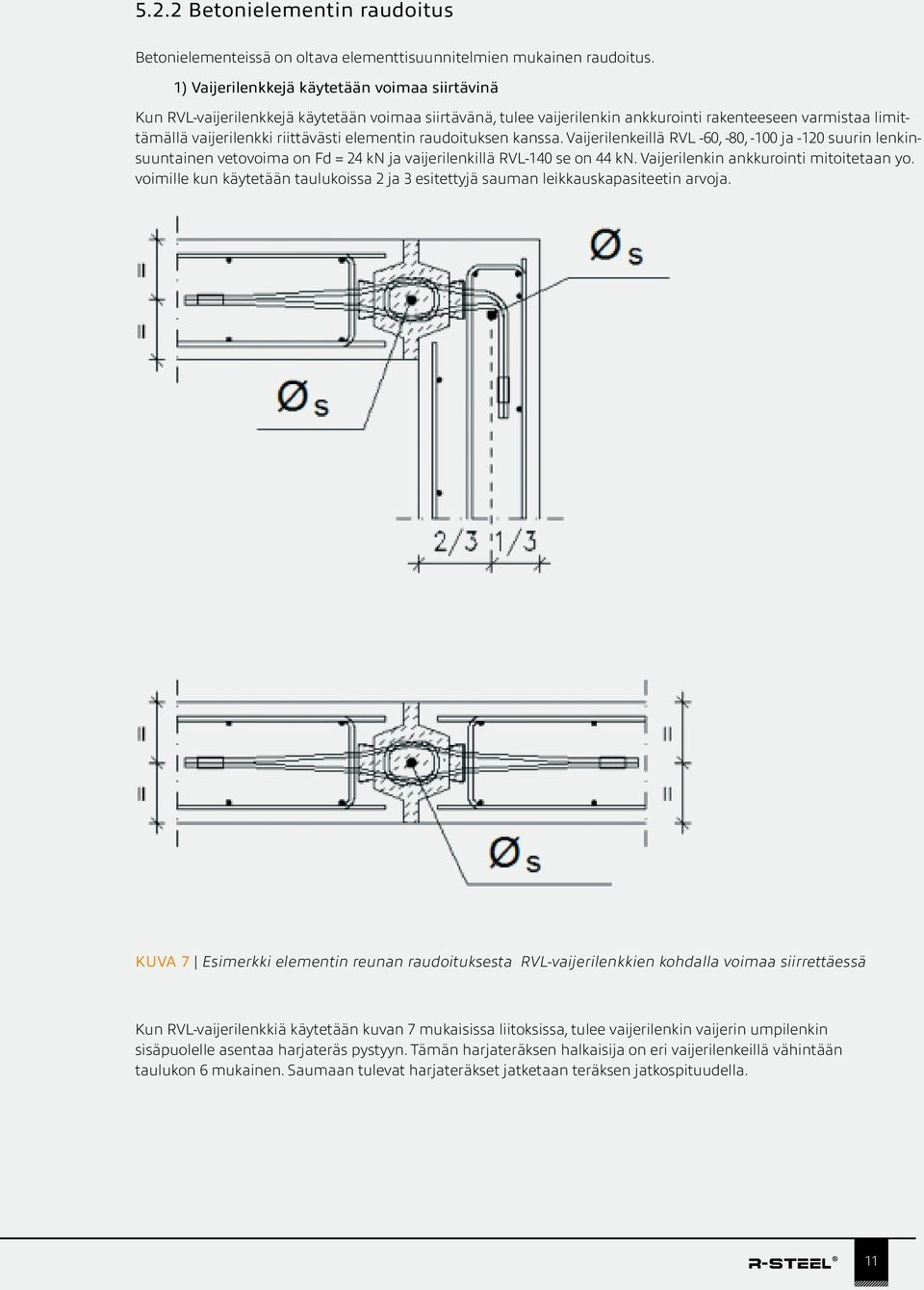

11 5.2.2 Betonielementin raudoitus Betonielementeissä on oltava elementtisuunnitelmien mukainen raudoitus. 1) Vaijerilenkkejä käytetään voimaa siirtävinä Kun RVL-vaijerilenkkejä käytetään voimaa siirtävänä, tulee vaijerilenkin ankkurointi rakenteeseen varmistaa limittämällä vaijerilenkki riittävästi elementin raudoituksen kanssa. Vaijerilenkeillä RVL -60, -80, -100 ja -120 suurin lenkinsuuntainen vetovoima on Fd = 24 kn ja vaijerilenkillä RVL-140 se on 44 kn. Vaijerilenkin ankkurointi mitoitetaan yo. voimille kun käytetään taulukoissa 2 ja 3 esitettyjä sauman leikkauskapasiteetin arvoja. KUVA 7 Esimerkki elementin reunan raudoituksesta RVL-vaijerilenkkien kohdalla voimaa siirrettäessä Kun RVL-vaijerilenkkiä käytetään kuvan 7 mukaisissa liitoksissa, tulee vaijerilenkin vaijerin umpilenkin sisäpuolelle asentaa harjateräs pystyyn. Tämän harjateräksen halkaisija on eri vaijerilenkeillä vähintään taulukon 6 mukainen. Saumaan tulevat harjateräkset jatketaan teräksen jatkospituudella. 11

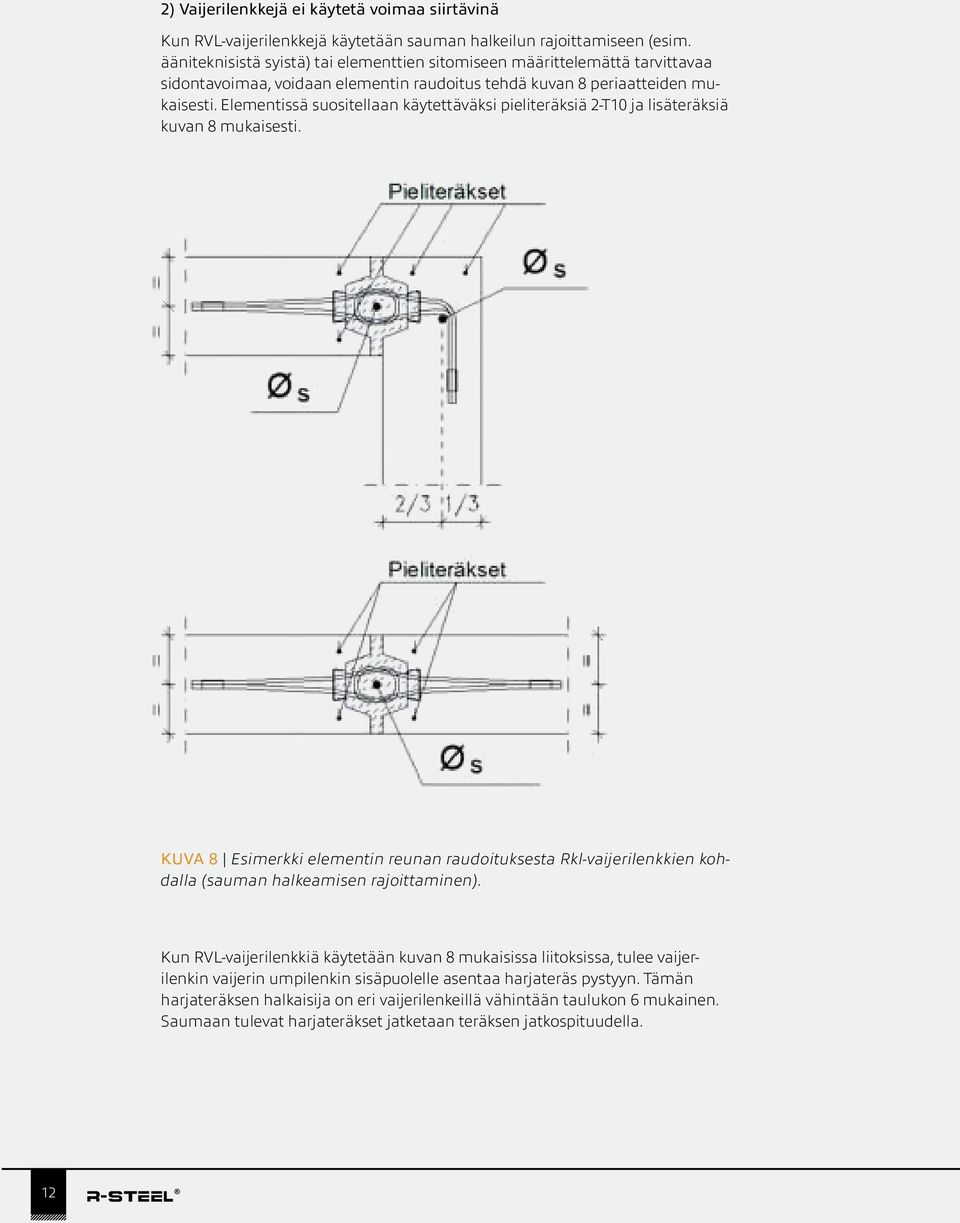

12 2) Vaijerilenkkejä ei käytetä voimaa siirtävinä Kun RVL-vaijerilenkkejä käytetään sauman halkeilun rajoittamiseen (esim. ääniteknisistä syistä) tai elementtien sitomiseen määrittelemättä tarvittavaa sidontavoimaa, voidaan elementin raudoitus tehdä kuvan 8 periaatteiden mukaisesti. Elementissä suositellaan käytettäväksi pieliteräksiä 2-T10 ja lisäteräksiä kuvan 8 mukaisesti. KUVA 8 Esimerkki elementin reunan raudoituksesta Rkl-vaijerilenkkien kohdalla (sauman halkeamisen rajoittaminen). Kun RVL-vaijerilenkkiä käytetään kuvan 8 mukaisissa liitoksissa, tulee vaijerilenkin vaijerin umpilenkin sisäpuolelle asentaa harjateräs pystyyn. Tämän harjateräksen halkaisija on eri vaijerilenkeillä vähintään taulukon 6 mukainen. Saumaan tulevat harjateräkset jatketaan teräksen jatkospituudella. 12

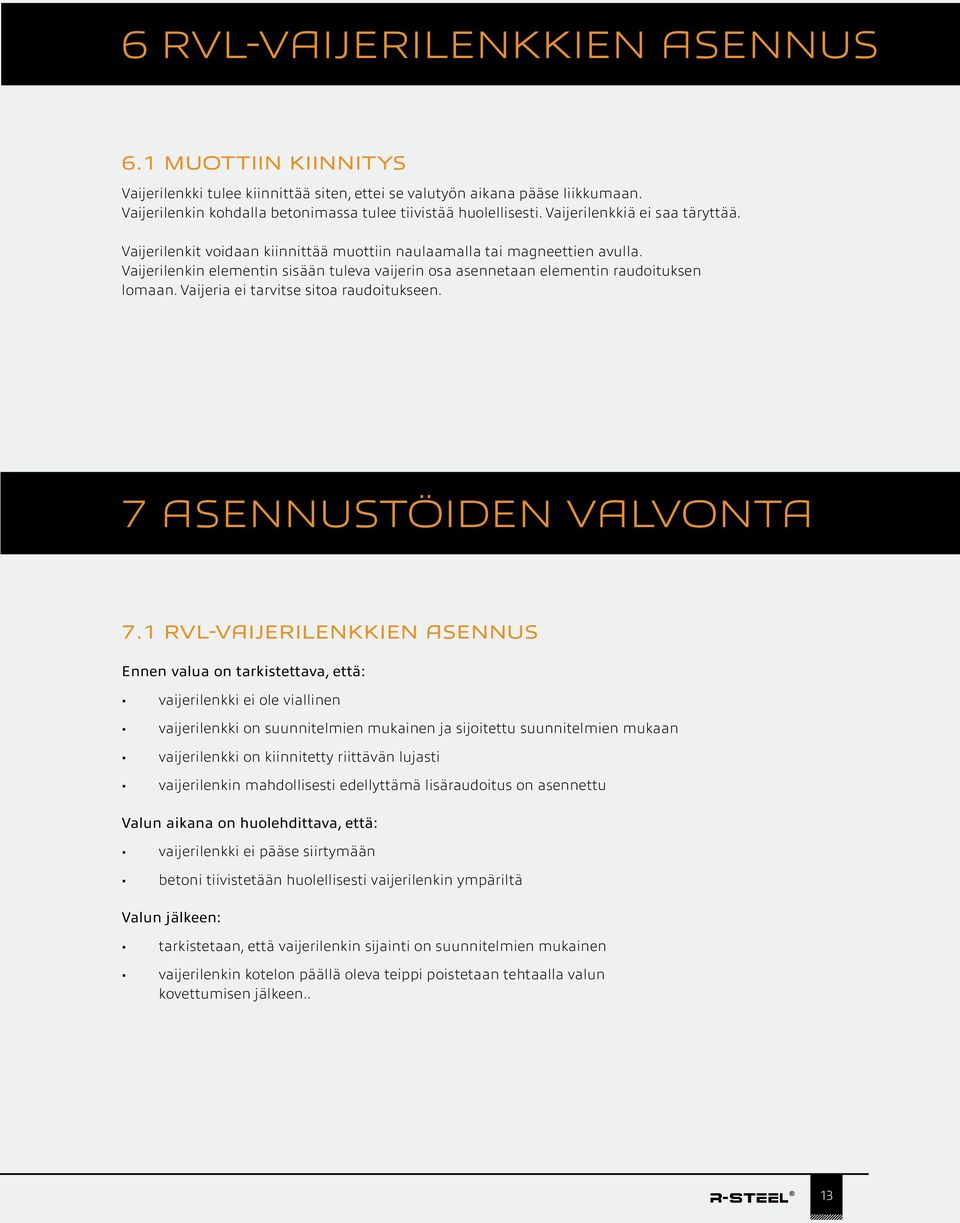

13 6 RVL-VAIJERILENKKIEN ASENNUS 6.1 Muottiin kiinnitys Vaijerilenkki tulee kiinnittää siten, ettei se valutyön aikana pääse liikkumaan. Vaijerilenkin kohdalla betonimassa tulee tiivistää huolellisesti. Vaijerilenkkiä ei saa täryttää. Vaijerilenkit voidaan kiinnittää muottiin naulaamalla tai magneettien avulla. Vaijerilenkin elementin sisään tuleva vaijerin osa asennetaan elementin raudoituksen lomaan. Vaijeria ei tarvitse sitoa raudoitukseen. 7 ASENNUSTÖIDEN VALVONTA 7.1 RVL-vAijerilenkkien Asennus Ennen valua on tarkistettava, että: vaijerilenkki ei ole viallinen vaijerilenkki on suunnitelmien mukainen ja sijoitettu suunnitelmien mukaan vaijerilenkki on kiinnitetty riittävän lujasti vaijerilenkin mahdollisesti edellyttämä lisäraudoitus on asennettu Valun aikana on huolehdittava, että: vaijerilenkki ei pääse siirtymään betoni tiivistetään huolellisesti vaijerilenkin ympäriltä Valun jälkeen: tarkistetaan, että vaijerilenkin sijainti on suunnitelmien mukainen vaijerilenkin kotelon päällä oleva teippi poistetaan tehtaalla valun kovettumisen jälkeen.. 13
