RPS PARVEKESARANA RaKMK:N MuKaiNEN SuuNNittElu

Koko: px
Aloita esitys sivulta:

Download "RPS PARVEKESARANA RaKMK:N MuKaiNEN SuuNNittElu"

Transkriptio

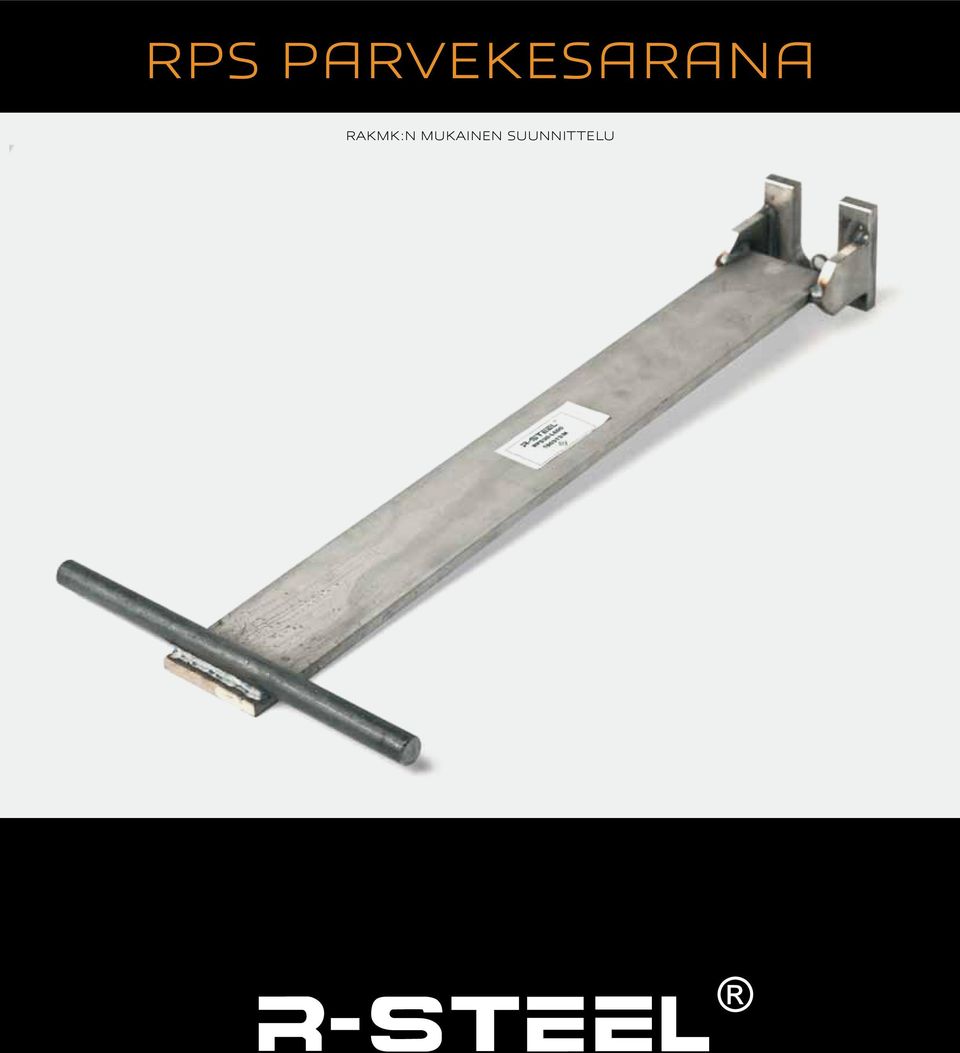

1 RPS PARVEKESARANA RakMK:n mukainen suunnittelu

2 RPS PARVEKESARANA 1 TOIMINTATAPA MITAT JA MATERIAALIT Parvekesaranan mitat Parvekesaranan materiaalit ja standardit VALMISTUS Valmistustapa Valmistusmerkinnät Laadunvalvont KAPASITEETIT JA SALLITUT KUORMAT Mitoitusperiaatteet Parvekesaranan kapasiteetit PARVEKESARANAN KÄYTTÖ Käytön rajoitukset Menetelmän vaatimat pienimmät reuna- ja keskiöetäisyydet Kiinnitysalustan raudoitus Betonielementin raudoitus RPS-parvekesaranan vaatima lisäraudoitus RPS-PARVEKESARANAN ASENNUS R-nostoankkurin muottiin kiinnitys Teräsosan asennus Parvekkeen liittäminen Asennustoleranssit ASENNUSTÖIDEN VALVONTA

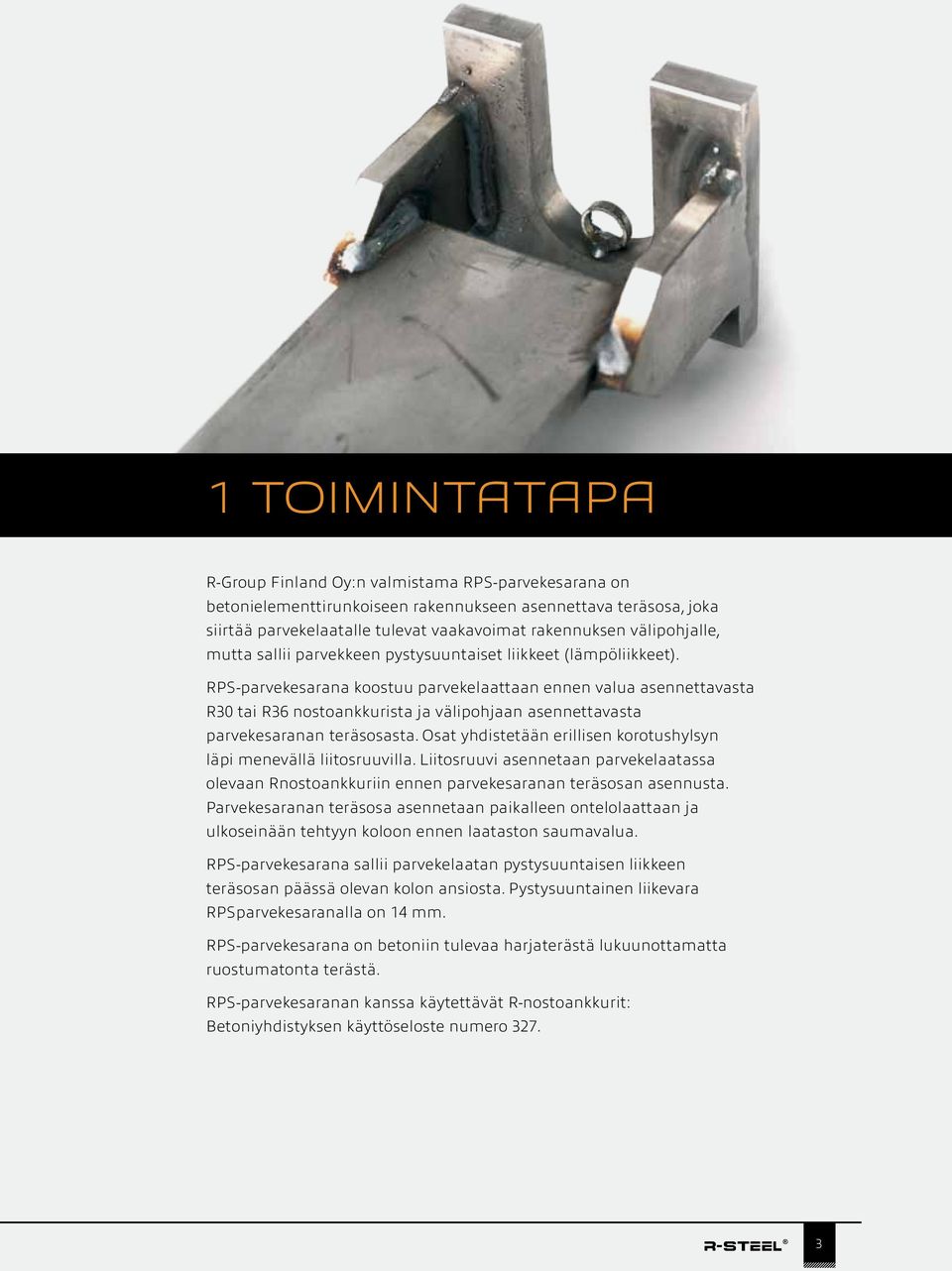

3 1 TOIMINTATAPA R-Group Finland Oy:n valmistama RPS-parvekesarana on betonielementtirunkoiseen rakennukseen asennettava teräsosa, joka siirtää parvekelaatalle tulevat vaakavoimat rakennuksen välipohjalle, mutta sallii parvekkeen pystysuuntaiset liikkeet (lämpöliikkeet). RPS-parvekesarana koostuu parvekelaattaan ennen valua asennettavasta R30 tai R36 nostoankkurista ja välipohjaan asennettavasta parvekesaranan teräsosasta. Osat yhdistetään erillisen korotushylsyn läpi menevällä liitosruuvilla. Liitosruuvi asennetaan parvekelaatassa olevaan Rnostoankkuriin ennen parvekesaranan teräsosan asennusta. Parvekesaranan teräsosa asennetaan paikalleen ontelolaattaan ja ulkoseinään tehtyyn koloon ennen laataston saumavalua. RPS-parvekesarana sallii parvekelaatan pystysuuntaisen liikkeen teräsosan päässä olevan kolon ansiosta. Pystysuuntainen liikevara RPSparvekesaranalla on 14 mm. RPS-parvekesarana on betoniin tulevaa harjaterästä lukuunottamatta ruostumatonta terästä. RPS-parvekesaranan kanssa käytettävät R-nostoankkurit: Betoniyhdistyksen käyttöseloste numero

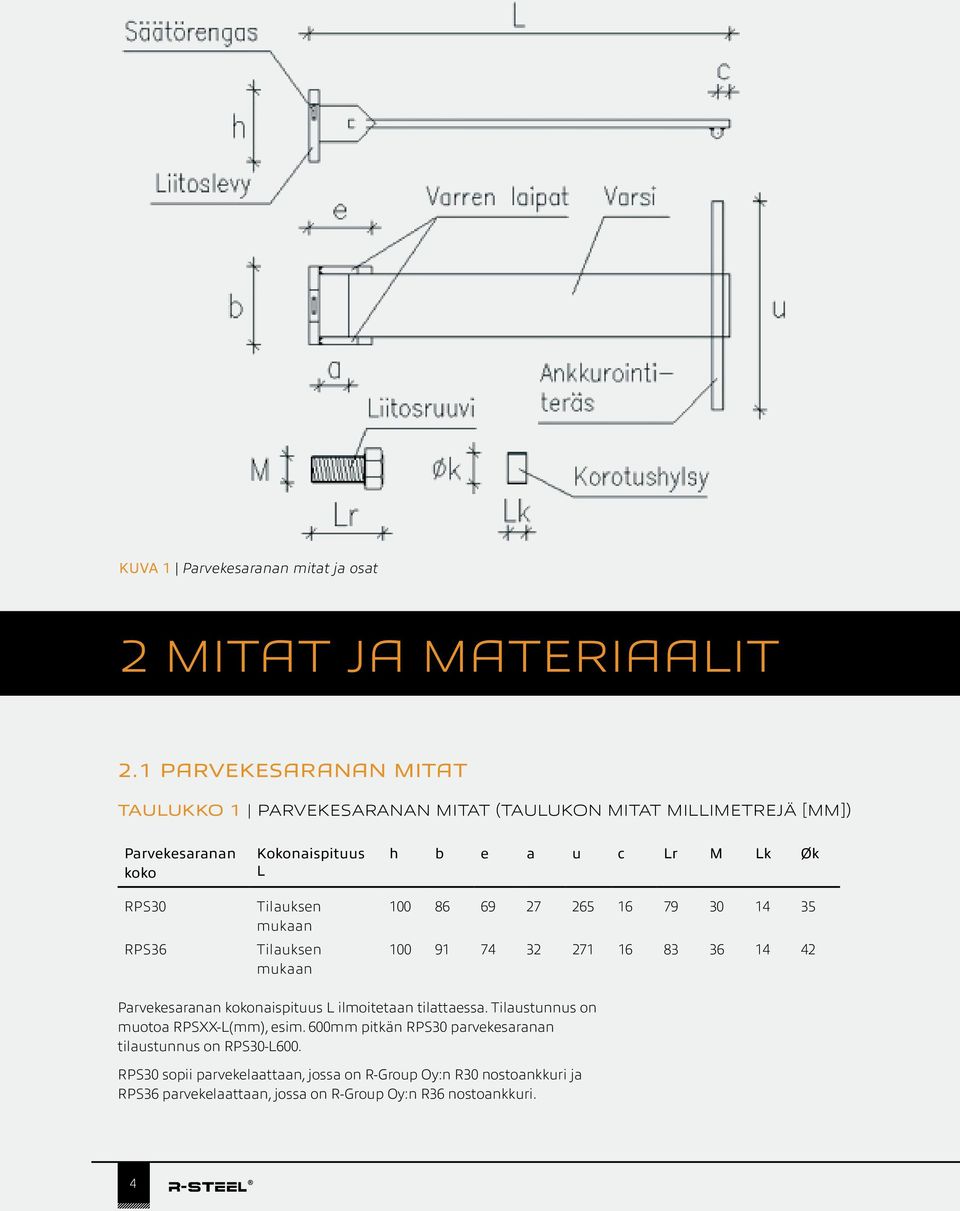

4 KUVA 1 Parvekesaranan mitat ja osat 2 MITAT JA MATERIAALIT 2.1 PArvekesArAnAn mitat Taulukko 1 Parvekesaranan mitat (taulukon mitat millimetrejä [mm]) Parvekesaranan koko RPS30 RPS36 Kokonaispituus L Tilauksen mukaan Tilauksen mukaan h b e a u c Lr M Lk Øk Parvekesaranan kokonaispituus L ilmoitetaan tilattaessa. Tilaustunnus on muotoa RPSXX-L(mm), esim. 600mm pitkän RPS30 parvekesaranan tilaustunnus on RPS30-L600. RPS30 sopii parvekelaattaan, jossa on R-Group Oy:n R30 nostoankkuri ja RPS36 parvekelaattaan, jossa on R-Group Oy:n R36 nostoankkuri. 4

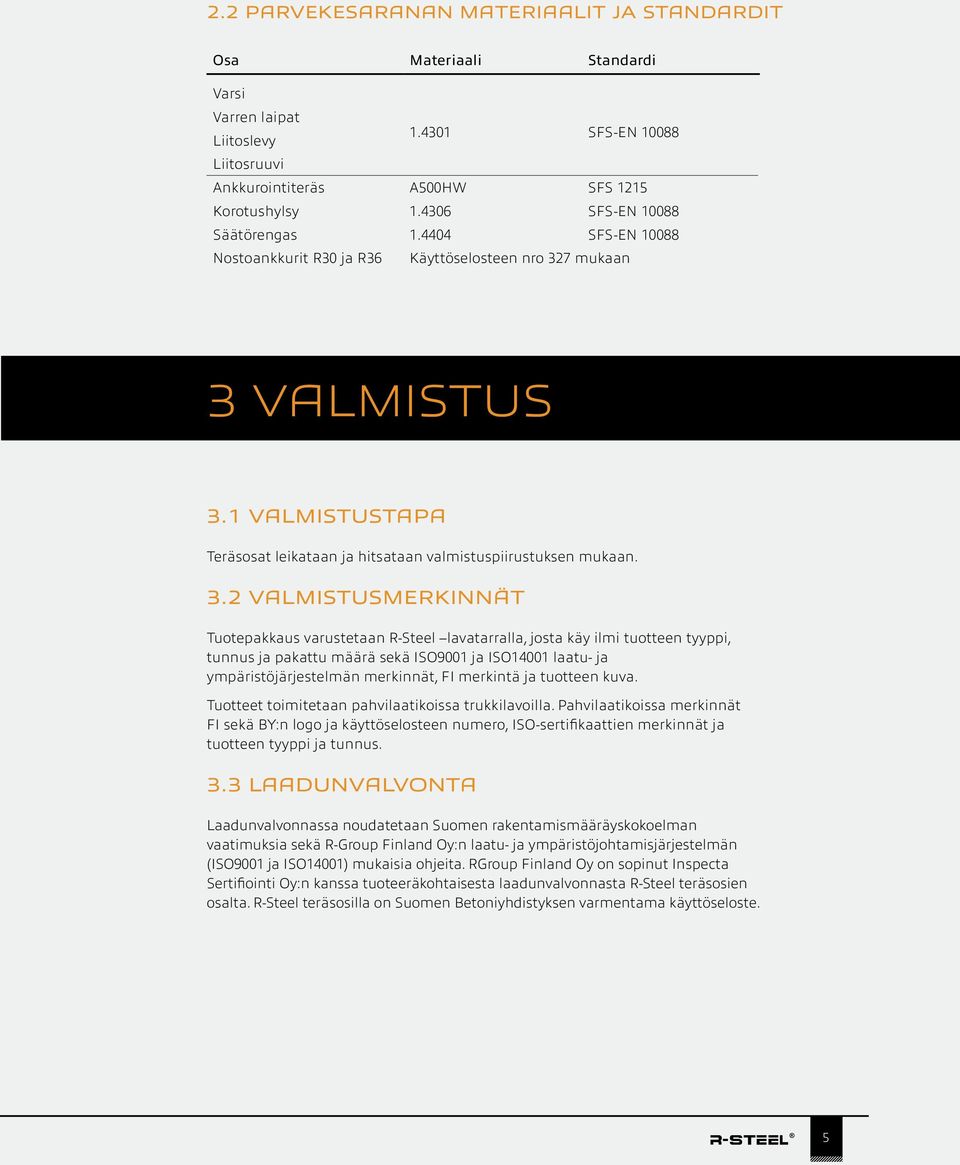

5 2.2 PArvekesArAnAn materiaalit ja standardit Osa Materiaali Standardi Varsi Varren laipat Liitoslevy Liitosruuvi Ankkurointiteräs A500HW SFS-EN SFS 1215 Korotushylsy SFS-EN Säätörengas SFS-EN Nostoankkurit R30 ja R36 Käyttöselosteen nro 327 mukaan 3 VAlmistus 3.1 VAlmistustApA Teräsosat leikataan ja hitsataan valmistuspiirustuksen mukaan. 3.2 VAlmistusmerkinnÄt Tuotepakkaus varustetaan R-Steel lavatarralla, josta käy ilmi tuotteen tyyppi, tunnus ja pakattu määrä sekä ISO9001 ja ISO14001 laatu- ja ympäristöjärjestelmän merkinnät, FI merkintä ja tuotteen kuva. Tuotteet toimitetaan pahvilaatikoissa trukkilavoilla. Pahvilaatikoissa merkinnät FI sekä BY:n logo ja käyttöselosteen numero, ISO-sertifikaattien merkinnät ja tuotteen tyyppi ja tunnus. 3.3 LAAdunvAlvontA Laadunvalvonnassa noudatetaan Suomen rakentamismääräyskokoelman vaatimuksia sekä R-Group Finland Oy:n laatu- ja ympäristöjohtamisjärjestelmän (ISO9001 ja ISO14001) mukaisia ohjeita. RGroup Finland Oy on sopinut Inspecta Sertifiointi Oy:n kanssa tuoteeräkohtaisesta laadunvalvonnasta R-Steel teräsosien osalta. R-Steel teräsosilla on Suomen Betoniyhdistyksen varmentama käyttöseloste. 5

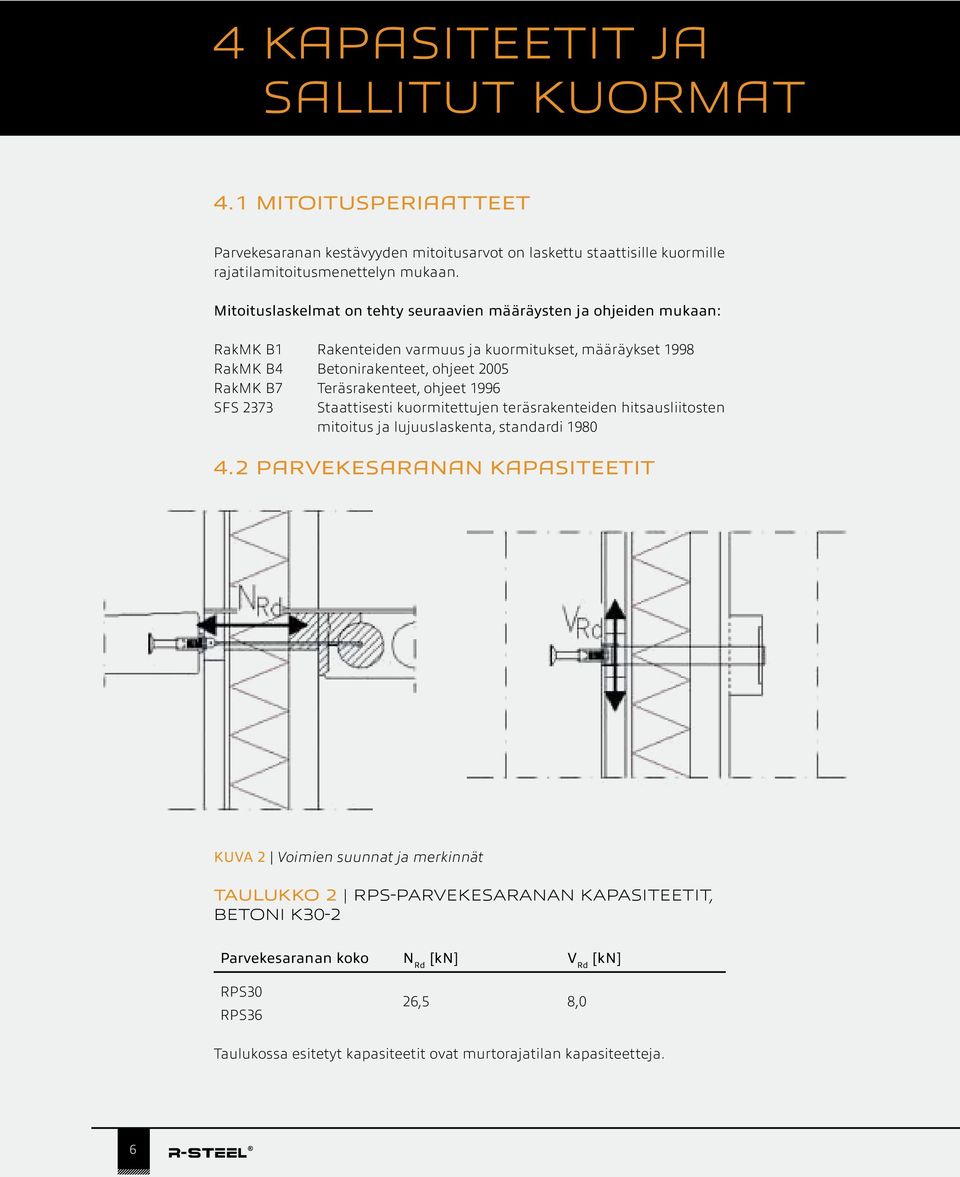

6 4 KAPASITEETIT JA SALLITUT KUORMAT 4.1 MitoitusperiAAtteet Parvekesaranan kestävyyden mitoitusarvot on laskettu staattisille kuormille rajatilamitoitusmenettelyn mukaan. Mitoituslaskelmat on tehty seuraavien määräysten ja ohjeiden mukaan: RakMK B1 Rakenteiden varmuus ja kuormitukset, määräykset 1998 RakMK B4 Betonirakenteet, ohjeet 2005 RakMK B7 Teräsrakenteet, ohjeet 1996 SFS 2373 Staattisesti kuormitettujen teräsrakenteiden hitsausliitosten mitoitus ja lujuuslaskenta, standardi PArvekesArAnAn kapasiteetit KUVA 2 Voimien suunnat ja merkinnät Taulukko 2 RPS-parvekesaranan kapasiteetit, betoni K30-2 Parvekesaranan koko N Rd [kn] V Rd [kn] RPS30 RPS36 26,5 8,0 Taulukossa esitetyt kapasiteetit ovat murtorajatilan kapasiteetteja. 6

7 5 PARVEKESARANAN KÄYTTÖ 5.1 KÄytön rajoitukset Saumavalun ja betonielementtien betonin lujuuden on oltava vähintään K Menetelmän vaatimat pienimmät reuna- ja keskiöetäisyydet RPS-parvekesaranan pienimmät reuna- ja keskiöetäisyydet määräytyvät parvekelaatassa käytettävän R-nostoankkurin betonin murtokartioiden perusteella. KUVA 3 Nostoankkureiden etäisyyksien merkinnät Taulukko 3 RPS-parvekesaranan minimietäisyydet Parvekesaranan koko Vaakasuuntainen reunaetäisyys a min [mm] Keskiöetäisyys b min [mm] Pystysuuntainen reunaetäisyys c min [mm] RPS RPS Parvekesaranan betonikerroksen paksuudessa on huomioitava suunnitteluohjeiden mukaiset rasitusluokan vaatimat betonipeitepaksuudet. Jos R-nostoankkuria käytetään parvekelaatan nostoon, tulee suunnittelussa huomioida myös R-nostoankkurin (BY:n käyttöseloste nro 327) käyttöohjeen mukaiset minimietäisyydet. 7

8 8

9 5.2 KiinnitysAlustAn raudoitus Betonielementin raudoitus Laattaelementissä on oltava vähintään RakMK B4:n mukainen minimiraudoitus RPS-parvekesaranan vaatima lisäraudoitus RPS-parvekesaranaa käytettäessä on parvekelaatta R-nostoankkurin kohdalla aina varustettava taulukon 4 mukaisella betonin murtokartion raudoituksella. Jos R-nostoankkuria käytetään parvekelaatan nostoon, tulee R-nostoankkurin kohdalle aina sijoittaa R-nostoankkurin käyttöohjeessa esitetty noston lisäraudoitus. Taulukko 4 Parvekelaatan lisäraudoitus R-nostoankkurin kohdalla Betoni K30-2 Raudoitus [n-ø] 1-T8 KUVA 4 Murtokartion raudoitus. 9

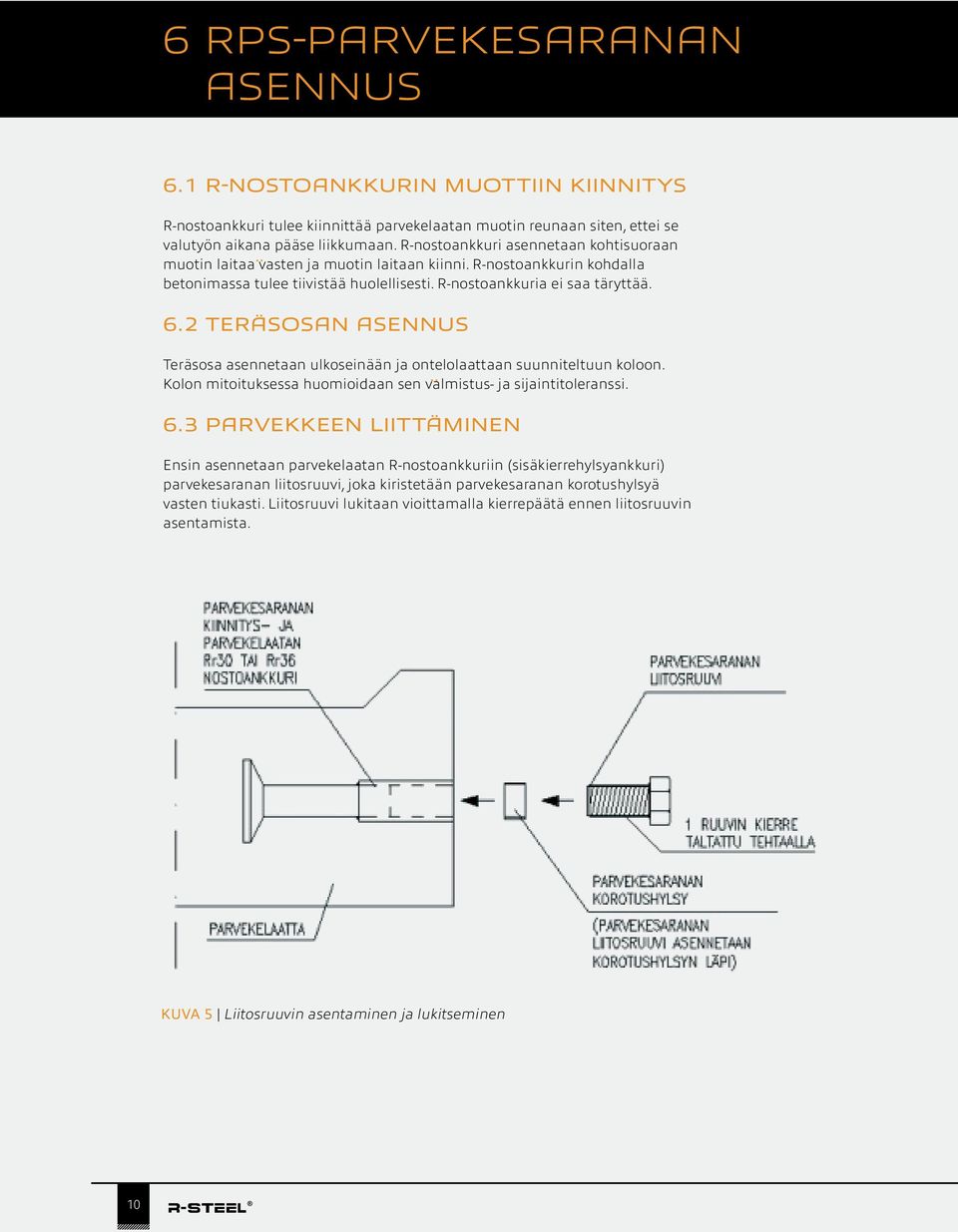

10 6 RPS-PARVEKESARANAN ASENNUS 6.1 R-nostoAnkkurin muottiin kiinnitys R-nostoankkuri tulee kiinnittää parvekelaatan muotin reunaan siten, ettei se valutyön aikana pääse liikkumaan. R-nostoankkuri asennetaan kohtisuoraan muotin laitaa vasten ja muotin laitaan kiinni. R-nostoankkurin kohdalla betonimassa tulee tiivistää huolellisesti. R-nostoankkuria ei saa täryttää. 6.2 TerÄsosAn Asennus Teräsosa asennetaan ulkoseinään ja ontelolaattaan suunniteltuun koloon. Kolon mitoituksessa huomioidaan sen valmistus- ja sijaintitoleranssi. 6.3 PArvekkeen liittäminen Ensin asennetaan parvekelaatan R-nostoankkuriin (sisäkierrehylsyankkuri) parvekesaranan liitosruuvi, joka kiristetään parvekesaranan korotushylsyä vasten tiukasti. Liitosruuvi lukitaan vioittamalla kierrepäätä ennen liitosruuvin asentamista. KUVA 5 Liitosruuvin asentaminen ja lukitseminen 10

11 KUVA 6 Liitosruuvi ja korotushylsy asennettuna Toisessa vaiheessa asennetaan parvekesaranan teräsosan U-hahlo korotushylsyn päälle ja liitosruuvin taakse. Parvekesaranan teräsosa asennetaan vapaasti ylhäältä alas U-hahlossa olevan säätörenkaan päälle ennen valua. KUVA 7 Parvekesaranan teräsosan asennus Ennen valua on varmistuttava parvekesaranan oikeasta, suunnitelmien mukaisesta sijainnista. Parvekesaranan sijainti on oikea kun parvekesaranan korotushylsy ja parvekesaranan säätörengas ovat vastakkain. 11

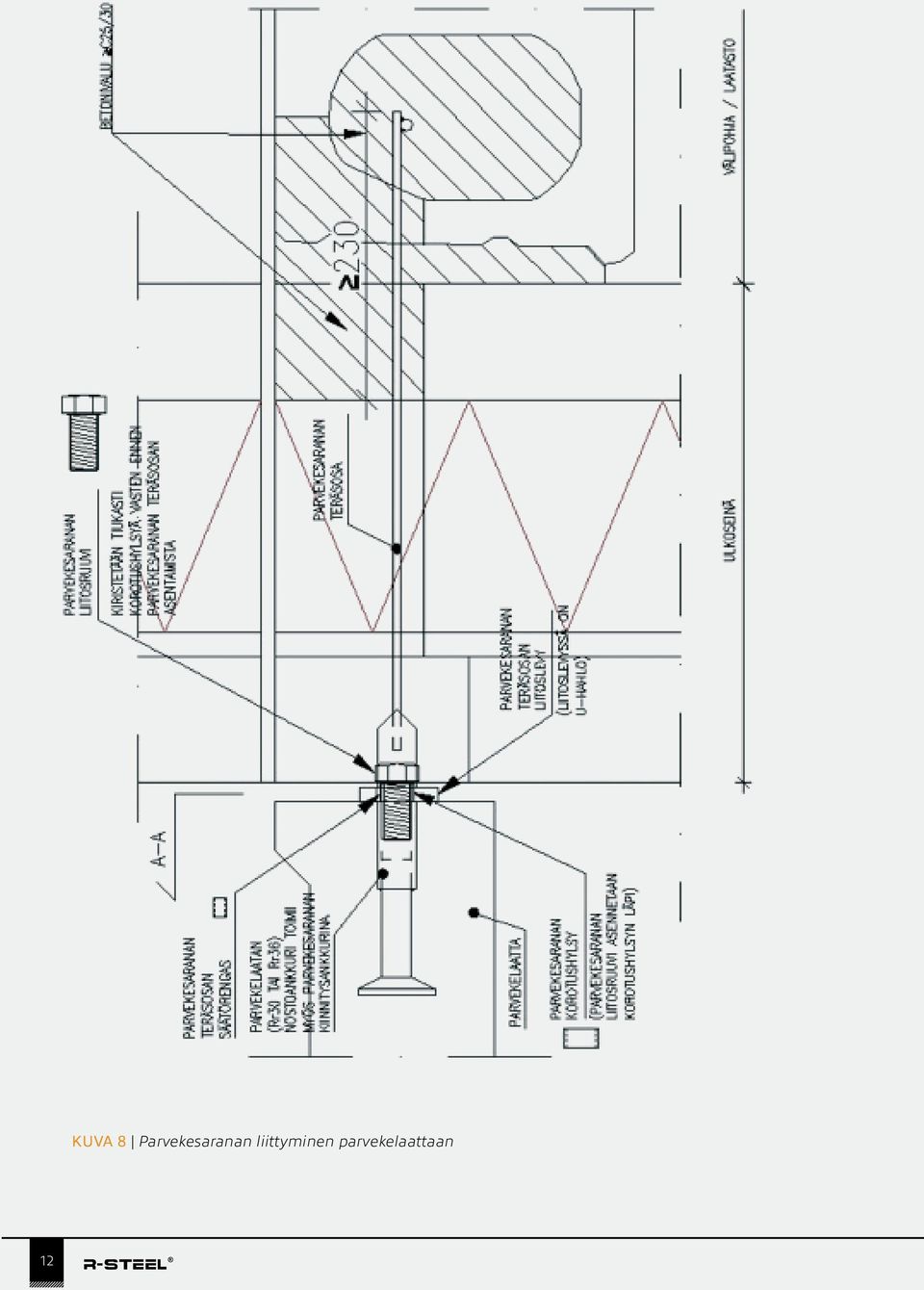

12 12 KUVA 8 Parvekesaranan liittyminen parvekelaattaan

13 KUVA 9 Kuvan 9 leikkaus A-A 13

14 6.4 AsennustolerAnssit RPS-parvekesarana tulee asentaa sekä parvekesaranan pituus- että poikkisuunnassa suoraan. Asennustoleranssit parvekesaranan teräsosan vinoudelle on annettu kuvassa 10 ja taulukossa 4. KUVA 10 Parvekesaranan liitoslevyn kaltevuustoleranssien merkinnät KUVA 11 Parvekesaranan teräsosan kaltevuustoleranssin merkintä Taulukko 5 Parvekesaranan kaltevuustoleranssit Parvekesaranan koko Kaltevuustoleranssi poikkisuunnassa α Kaltevuustoleranssi poikkisuunnassa e Kaltevuustoleranssi pituussuunnassa β RPS mm 4 RPS mm 4 Parvekesaranan teräsosan (kuvat 10 ja 11) suoruus tulee tarkistaa ennen valua ja valun aikana on huolehdittava siitä, ettei teräsosa pääse siirtymään. Mikäli valun jälkeisessä tarkistuksessa liitoslevyn (kuva 10) asennustoleranssit ylittyvät suoristetaan parvekesarana liitoslevystä vääntämällä. 14

15 7 ASENNUSTÖIDEN VALVONTA Ennen valua on tarkistettava, että: parvekesarana ei ole viallinen parvekesarana on suunnitelmien mukainen ja sijoitettu suunnitelmien mukaan parvekesarana on kiinnitetty riittävän lujasti parvekesaranan mahdollisesti edellyttämä lisäraudoitus on asennettu Valun aikana on huolehdittava, että: parvekesarana ei pääse siirtymään betoni tiivistetään huolellisesti parvekesaranan ympäriltä Valun jälkeen tarkistetaan, että parvekesaranan sijainti on suunnitelmien ja asennustoleranssien mukainen. 15

16 R-Group Finland Oy PL 37 FIN Savonlinna FINLAND Tel Fax
