GREEN FACTOR Jyväskylän pilottiprojekti

Transkriptio

1 GREEN FACTOR Jyväskylän pilottiprojekti viherpolitiikan toimenpide periaatteen osana 12/2012 valmistui maisema-arkkitehtuurin diplomityö (Marja Pelo): Vihertehokkuus rakennetussa ympäristössä diplomityössä mukana myös ydinkeskustan kerrostalokortteli 2014 HAMK opinnäytetyö (Mari Kiili): Vihertehokkuus-työkalun kehittäminen Jyväskylän asuntomessuilla

2 Vihertehokkuus-menetelmä Yksinkertaistettuna: enemmän vihreää tonteille Yksi keino, jolla voidaan vastata nykyistä paremmin mm. ilmastonmuutoksen ympäristölle aiheuttamiin haasteisiin Kasvipeitteisten alueiden lisääntyminen hiiltä sitovan pinta-alan lisääntyminen, kaupunkiympäristön monimuotoisuuden lisääntyminen, ilmansaasteiden suodattaminen, hulevesitulvariskien vähentäminen, hulevesien laadun parantaminen, vihreä ja viihtyisä kaupunkiympäristö. Tavoitteena edistää mm: kasvillisuuden monipuolista käyttöä, kerroksellista kasvillisuutta läpäisevien pinnoitteiden innovatiivista hyödyntämistä vihreitä kattoja ja julkisivuja puiden käyttöä

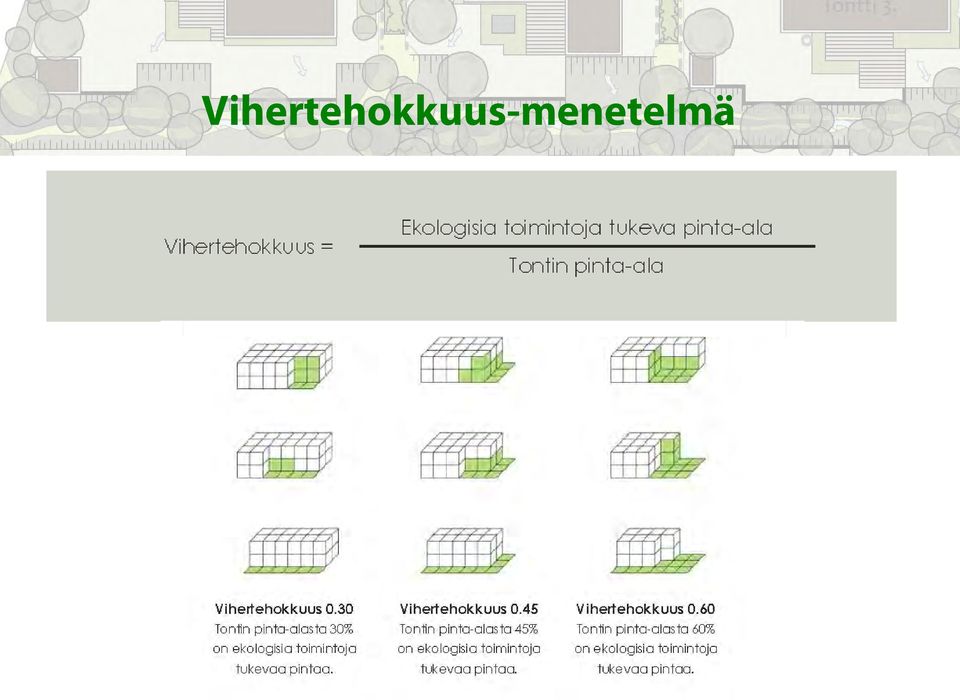

3 Vihertehokkuus-menetelmä

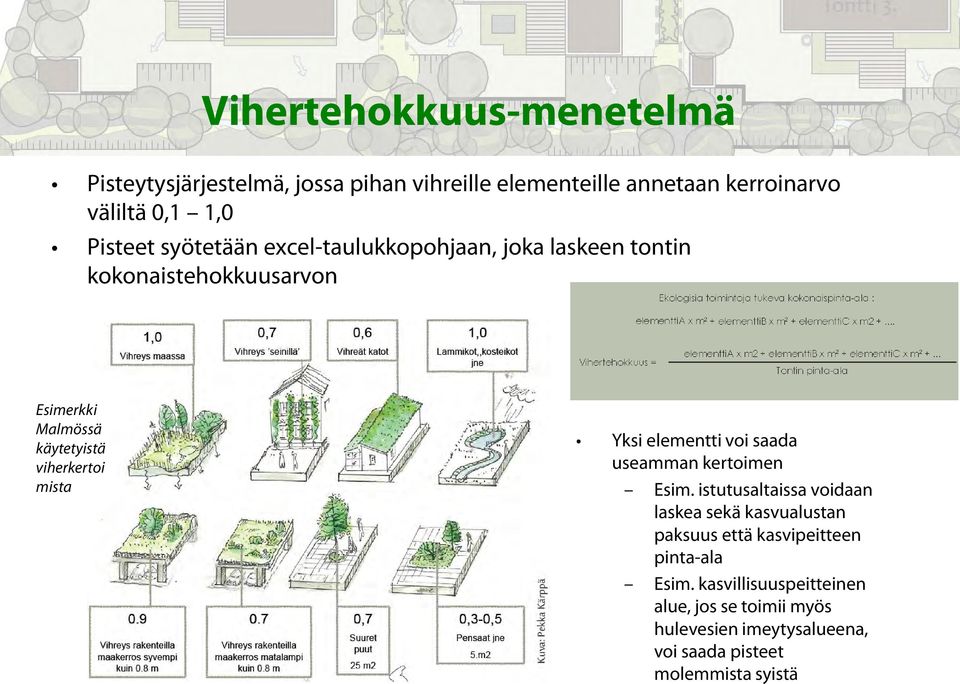

4 Vihertehokkuus-menetelmä Pisteytysjärjestelmä, jossa pihan vihreille elementeille annetaan kerroinarvo väliltä 0,1 1,0 Pisteet syötetään excel-taulukkopohjaan, joka laskeen tontin kokonaistehokkuusarvon Esimerkki Malmössä käytetyistä viherkertoi mista Yksi elementti voi saada useamman kertoimen Esim. istutusaltaissa voidaan laskea sekä kasvualustan paksuus että kasvipeitteen pinta-ala Esim. kasvillisuuspeitteinen alue, jos se toimii myös hulevesien imeytysalueena, voi saada pisteet molemmista syistä

5 Vihertehokkuus-menetelmä Elementtien pisteytys, esimerkkinä päällysteet Päällysteiden vedenläpäisykyky erilaiset kertoimet Läpäisemättömät pinnoitteet vihertehokkuuskerroin 0.00 (esim. asfaltti) - Estävät ilman, veden ja maan välisen luonnollisen aineenvaihdunnan usein negatiivisia vaikutuksia kaupunkiympäristöön Puoliläpäisevät päällysteet vihertehokkuus-kerroin esim (esim. saumatut kiveykset) Läpäisevät päällysteet vihertehokkuus-kerroin esim (Esim. sorakäytävä, ruohosaumatut kiveykset)

6 Vihertehokkuus-menetelmä Lähtöisin Berliinistä, Äijälänrannassa pohjana Malmössä kehitetty taulukkopohja Malmössä vihertehokkuus sidottu ympäristöohjelmaan (Miljöbyggprogram), vihertehokkuus on sidottu miljööluokituksiin

7 Vihertehokkuusmenetelmä Berliinissä määritelty aluekohtaisia ja toiminnan luonteen mukaan vaihtelevia vihertehokkuus-lukuja Vihertehokkuus-luvulla ja määritetyillä kertoimilla tavoitellaan hieman erilaisia asioita eriluonteisilla alueilla Esim. kaupallisilla alueilla tärkeää haitallisten vaikutusten lieventäminen (mm. hulevesien laadun parantaminen)

8 Vihertehokkuuden laskeminen Lasketaan pihasuunnitelmasta Pääasiassa määrällinen luku, ei siis ohjaa pihan toiminnallista tai esteettistä laatua joustava työkalu, joka mahdollistaa monentyyppiset suunnitteluratkaisut

9 Vihertehokkuuden laskeminen Vihertehokkuusluku % Puiden lkm Pinta-ala Vihertehokkuus Kertoimeen perustuva viherpinta-ala HUOMIO- ID Kiinteistöt 0,60 tontin pinta-ala - vihertehokkuusarvo - tavoiteviherpinta-ala 1000,00 600,00 1 rakennettu pinta-ala 0,00 2 tontin vapaa pinta-ala 1000,00 Nurmikko 0,00 0,3 0,00 Maanpeitekasvillisuus (alle 10 cm) 0,00 0,5 0,00 Perennat, matalat pensasryhmät (yli 10cm) 0,00 0,7 0,00 3 Istutusalueet, joilla käytetty luonnonmukaista lajistoa 0,00 0,8 0,00 4 Luonnontilainen alue 0,00 1,0 0,00 5 Kasvillisuus seinillä (köynnöskehikko, ulkoviherseinä) 0,00 0,7 0,00 6 Viherkatto 0,00 0,8 0,00 Kasvillisuus istutusaltaassa, kasvualustan syvyys < 800mm 0,00 0,4 0,00 7 Kasvillisuus istutusaltaassa, kasvualusta syvyys > 800mm 0,00 0,6 0,00 7 Yksittäispensas, monirunkoinen puu, korkeampi kuin 3 m 0,00 0,6 0,00 8 Yksittäispuu, korkeampi kuin 3 m (25 neliömetriä per puu) 0 0,7 0,00 9 Vesiaiheet; lammet, purot ("koristeaiheet") 0,00 0,3 0,00 10 Hulevesien viivytys-, imeytyspainanteet; sadepuutarhat 0,00 0,8 0,00 11 Hulevesien ohjaaminen läpäisemättömiltä pinnoilta läpäisevälle kasvillisuudelle maassa (pinnankallistukset, vesikourut, -painanteet) 0,00 0,6 0,00 12 Hulevesien viivytys rakenteellisesti 0,00 0,4 0,00 13 Hulevesien varastointi ja käyttö kastelussa 0,00 0,7 0,00 14 Ohjeistuksessa on tarkemmin kuvattu kertoimien laskennassa huomioon otettavaa (huomio-id) Esim. bonuselementit, hulevesien ohjaaminen tai varastointi, pinnoitteet Kompostointi 0,00 0,8 0,00 15 Hyötypuutarha 0,00 0,8 0,00 16 Läpäisemätön pinnoite 0,00 0,0 0,00 17 Puoliläpäisevä pinnoite 0,00 0,2 0,00 18 Läpäisevä pinnoite 0,00 0,3 0,00 19 Tavoitekerroin ja pinta-ala 0,00 0,00

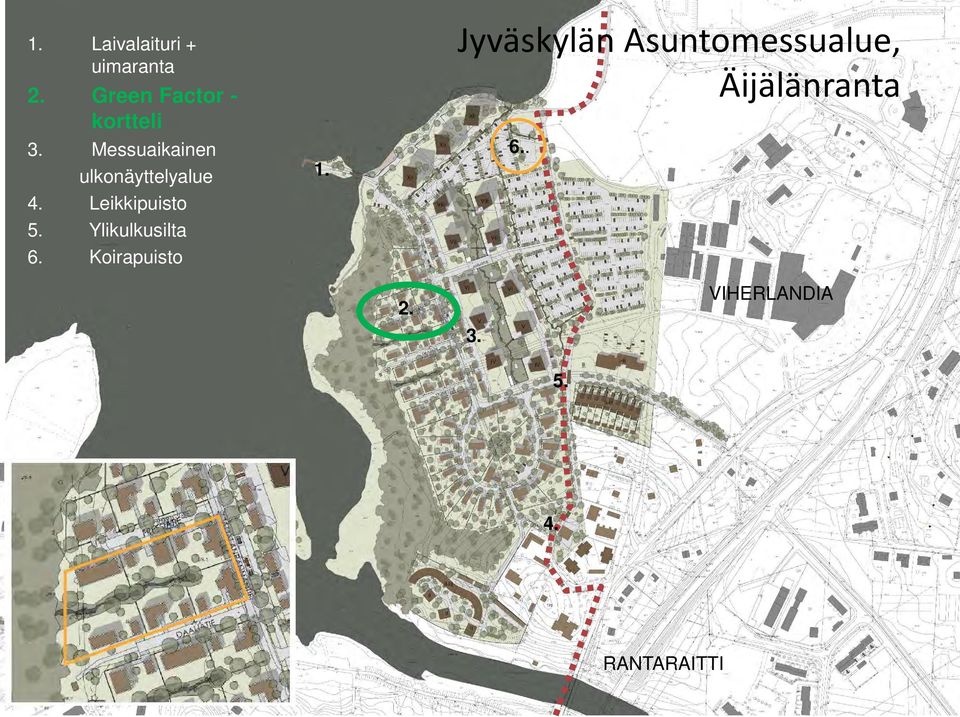

10 1. Laivalaituri + uimaranta 2. Green Factor - kortteli 3. Messuaikainen ulkonäyttelyalue 4. Leikkipuisto 5. Ylikulkusilta 6. Koirapuisto 1. Jyväskylän Asuntomessualue, Äijälänranta VIHERLANDIA RANTARAITTI

11 Asentomessupihojen rakennustapaohjeet Green Factor korttelilla omat periaatteet Vihertehokkuus-vaatimus 0.6 Muillakin tonteilla toivottavaa soveltaa vihertehokkuusperiaatetta Lisäksi laadittiin mallipihasuunnitelmat neljältä tontilta sekä tarkempi ohjeistus vihertehokkuuden soveltamisesta

12 Rakennustapaohjeet Green Factor -kortteli Rakennusten sijoittuminen kadun reunaan yhtenäisen sadevesipuutarhan muodostuminen korttelin keskelle Hulevesien johtaminen lähivirkistysalueelle Rasitesopimukset naapurien kesken Ylivuoto hulevesiverkostoon Läpäisevien pinnoitteiden käyttö

13 Vihertehokkuus keskustakorttelissa Vihertehokkuus on työkaluna soveliaampi tiiviimmän kaupunkirakenteen suunnittelussa Asuntomessualueen omakotitalokorttelin lisäksi diplomityöhön (Pelo 2012) otettiin mukaan yksi ruutukaavakeskustan kortteleista Kortteliin tehtiin teoreettinen täydennysrakentamissuunnitelma, vihertehokkuus laskettiin neljälle eri tilanteelle Nykytilanteelle sellaisenaan Nykytilanteeseen verrattuna tehdään pihojen ym kehittämistä (rakennusoikeus ei lisäänny) Kahdelle erilaiselle täydennysrakentamisvaihtoehdolle

14 Vihertehokkuus ja täydennysrakentaminen Nykyinen vihertehokkuus 0,08 Tavoite-vihertehokkuudeksi asetettiin 0,5 Rakennusoikeus lisääntyy n k-m² Parannustoimenpiteet: Pysäköintiä nykyistä enemmän kannen alle Hulevesien viivyttämis- ja imeyttämisratkaisut Pihakasvillisuuden monipuolistaminen Viherkatot Läpäisevät pinnoitteet Vihertehokkuudeksi saatiin 0,55
