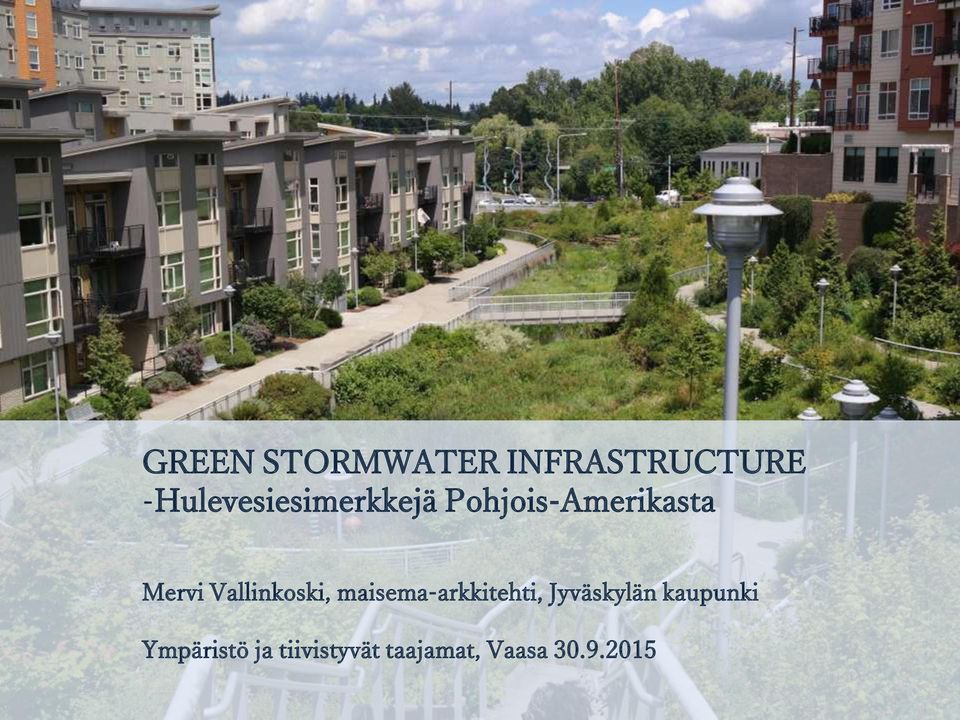

1 GREEN STORMWATER INFRASTRUCTURE -Hulevesiesimerkkejä Pohjois-Amerikasta Mervi Vallinkoski, maisema-arkkitehti, Jyväskylän kaupunki Ympäristö ja tiivistyvät taajamat, Vaasa

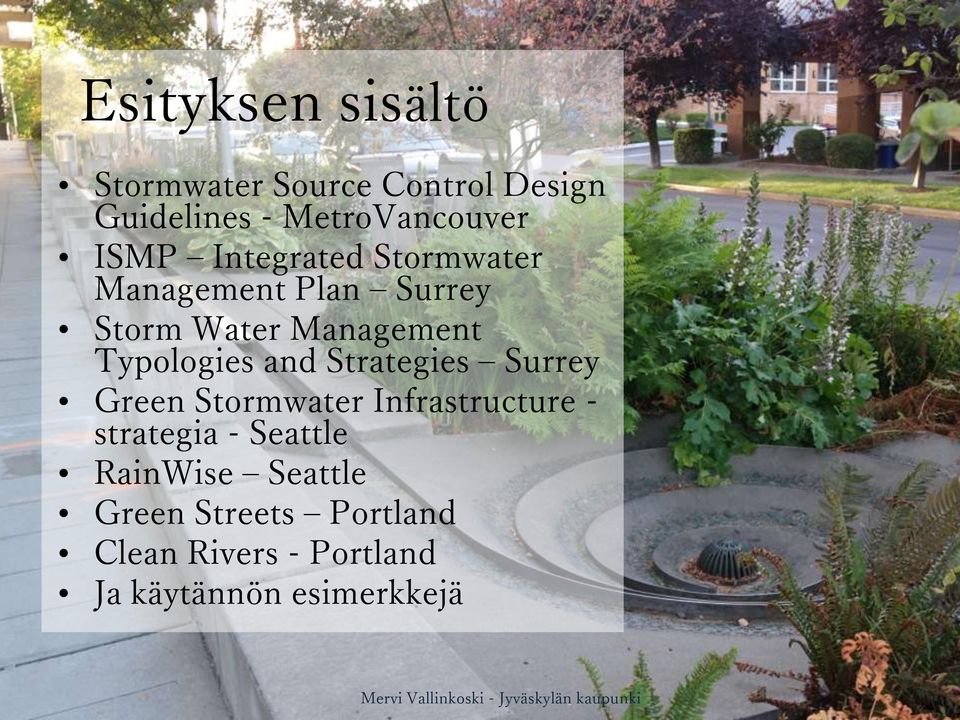

2 Esityksen sisältö Stormwater Source Control Design Guidelines - MetroVancouver ISMP Integrated Stormwater Management Plan Surrey Storm Water Management Typologies and Strategies Surrey Green Stormwater Infrastructure - strategia - Seattle RainWise Seattle Green Streets Portland Clean Rivers - Portland Ja käytännön esimerkkejä

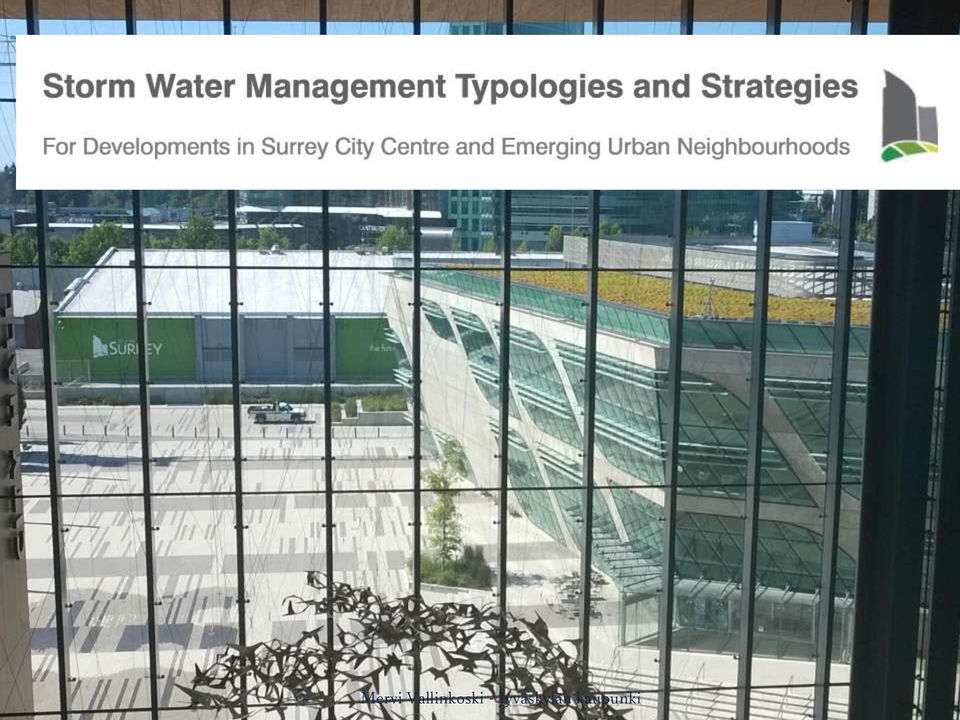

Typologies and Strategies Surrey Green Stormwater Infrastructure - strategia -

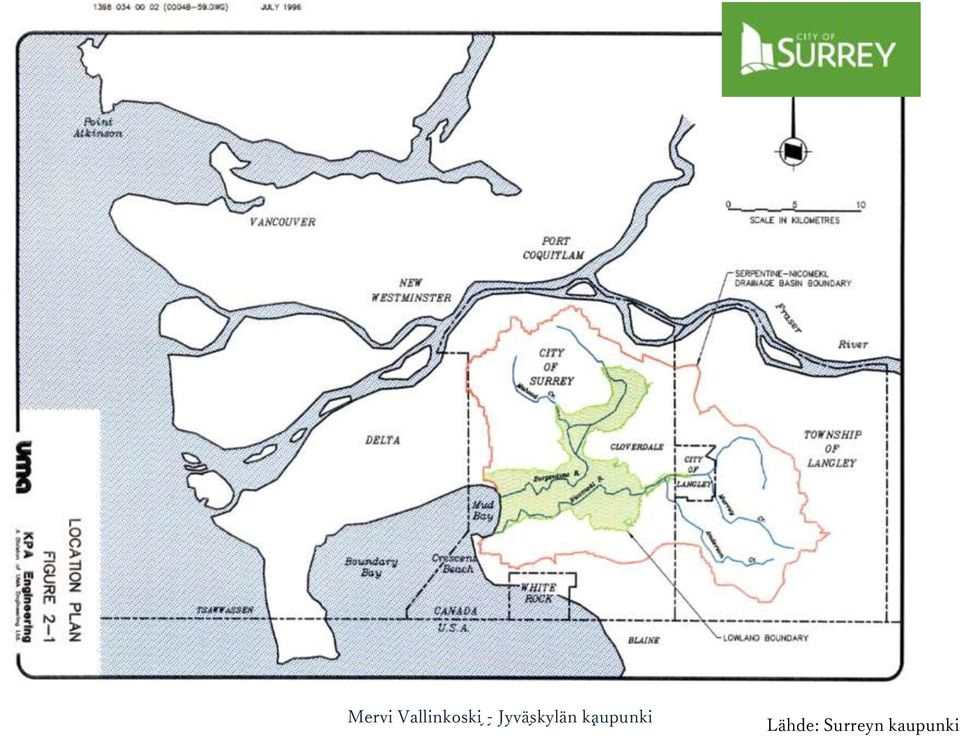

3 Mervi Mervi Vallinkoski - - Jyväskylän kaupunki Lähde: Surreyn kaupunki

4 kaiken takana on kalat

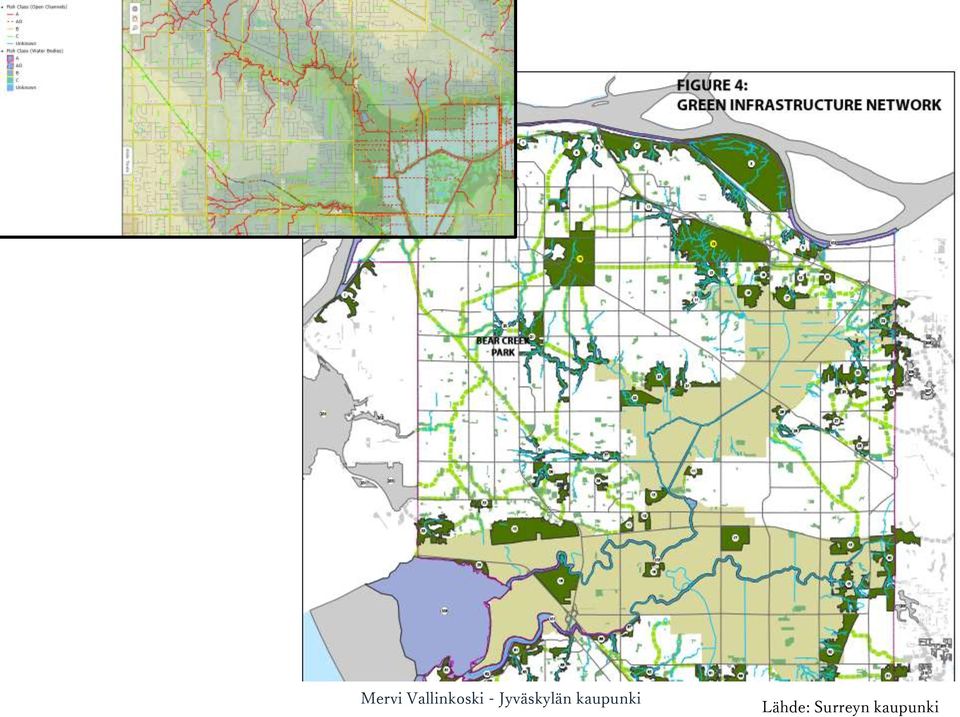

5 Lähde: Surreyn kaupunki

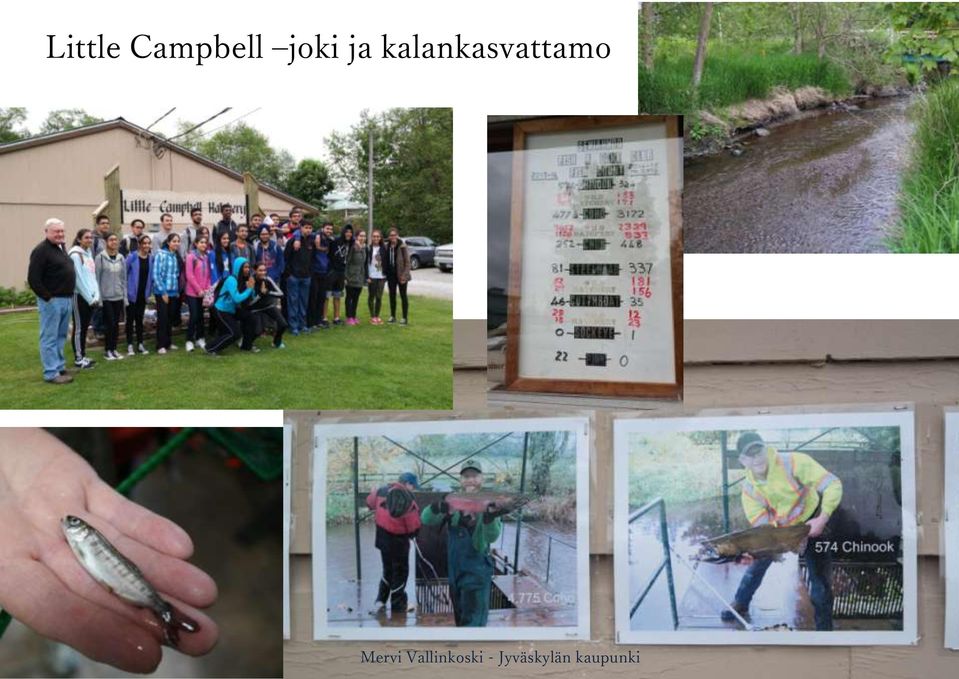

6 Little Campbell joki ja kalankasvattamo

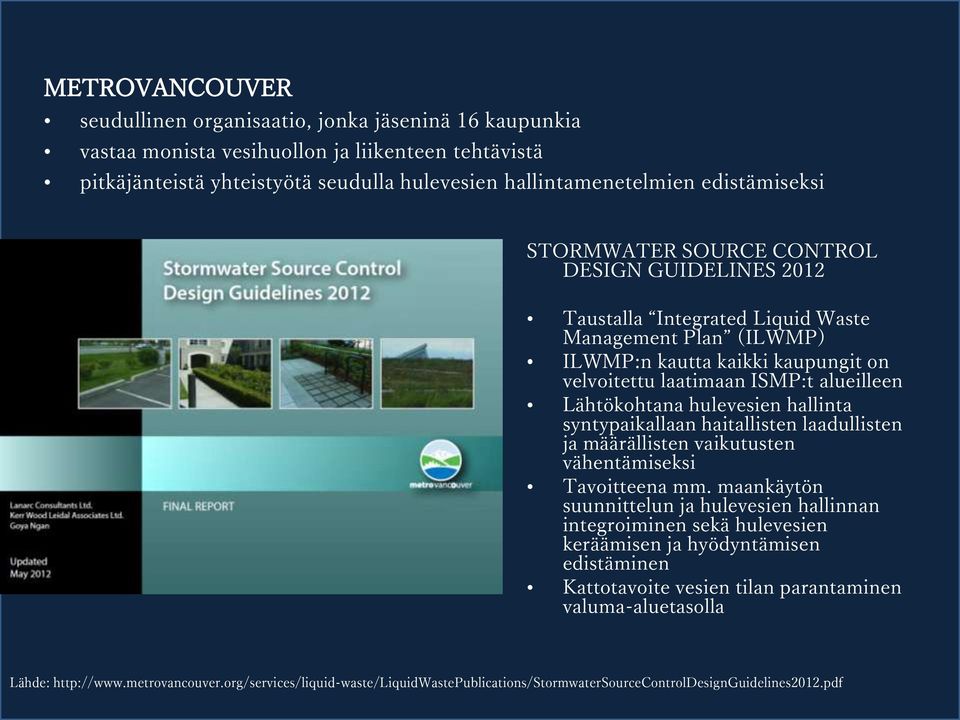

7 METROVANCOUVER seudullinen organisaatio, jonka jäseninä 16 kaupunkia vastaa monista vesihuollon ja liikenteen tehtävistä pitkäjänteistä yhteistyötä seudulla hulevesien hallintamenetelmien edistämiseksi STORMWATER SOURCE CONTROL DESIGN GUIDELINES 2012 Taustalla Integrated Liquid Waste Management Plan (ILWMP) ILWMP:n kautta kaikki kaupungit on velvoitettu laatimaan ISMP:t alueilleen Lähtökohtana hulevesien hallinta syntypaikallaan haitallisten laadullisten ja määrällisten vaikutusten vähentämiseksi Tavoitteena mm. maankäytön suunnittelun ja hulevesien hallinnan integroiminen sekä hulevesien keräämisen ja hyödyntämisen edistäminen Kattotavoite vesien tilan parantaminen valuma-aluetasolla Lähde:

Lähtökohtana hulevesien hallinta syntypaikallaan haitallisten laadullisten ja määrällisten vaikutusten vähentämiseksi Tavoitteena mm.

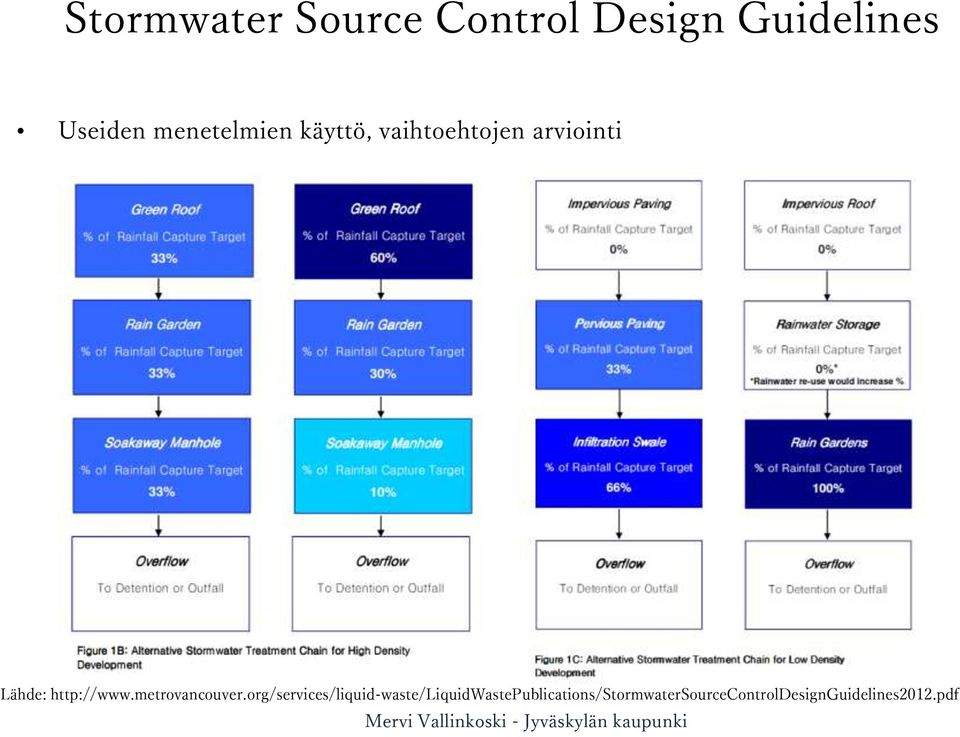

8 Stormwater Source Control Design Guidelines Useiden menetelmien käyttö, vaihtoehtojen arviointi Lähde:

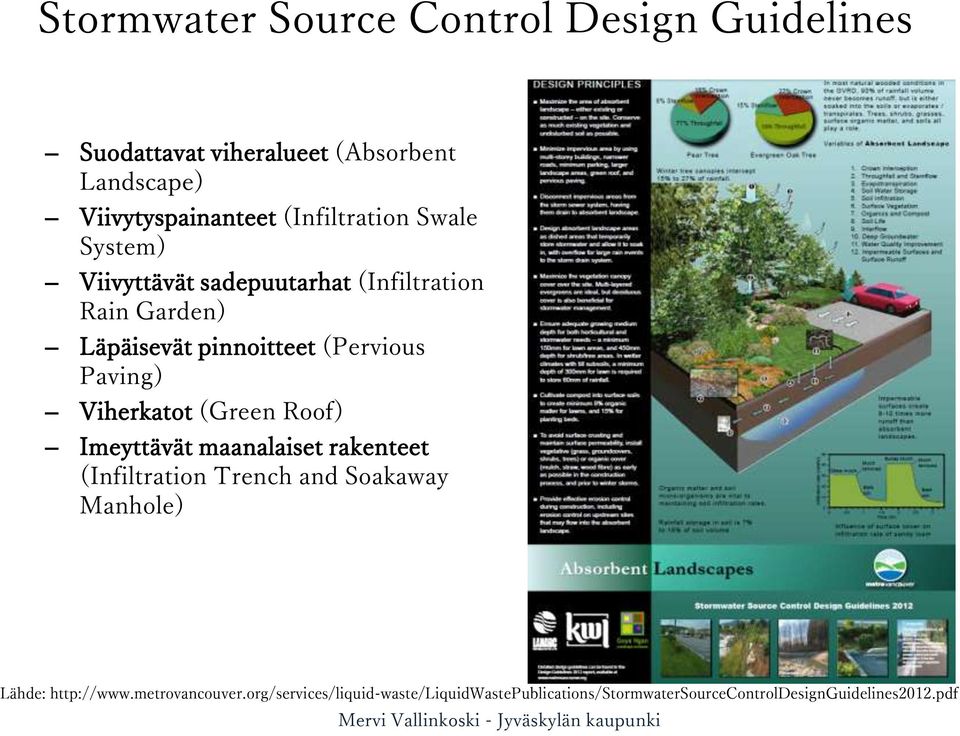

9 Stormwater Source Control Design Guidelines Suodattavat viheralueet (Absorbent Landscape) Viivytyspainanteet (Infiltration Swale System) Viivyttävät sadepuutarhat (Infiltration Rain Garden) Läpäisevät pinnoitteet (Pervious Paving) Viherkatot (Green Roof) Imeyttävät maanalaiset rakenteet (Infiltration Trench and Soakaway Manhole) Lähde:

Paving) Viherkatot (Green Roof) Imeyttävät maanalaiset rakenteet (Infiltration Trench and Soakaway Manhole) Lähde:

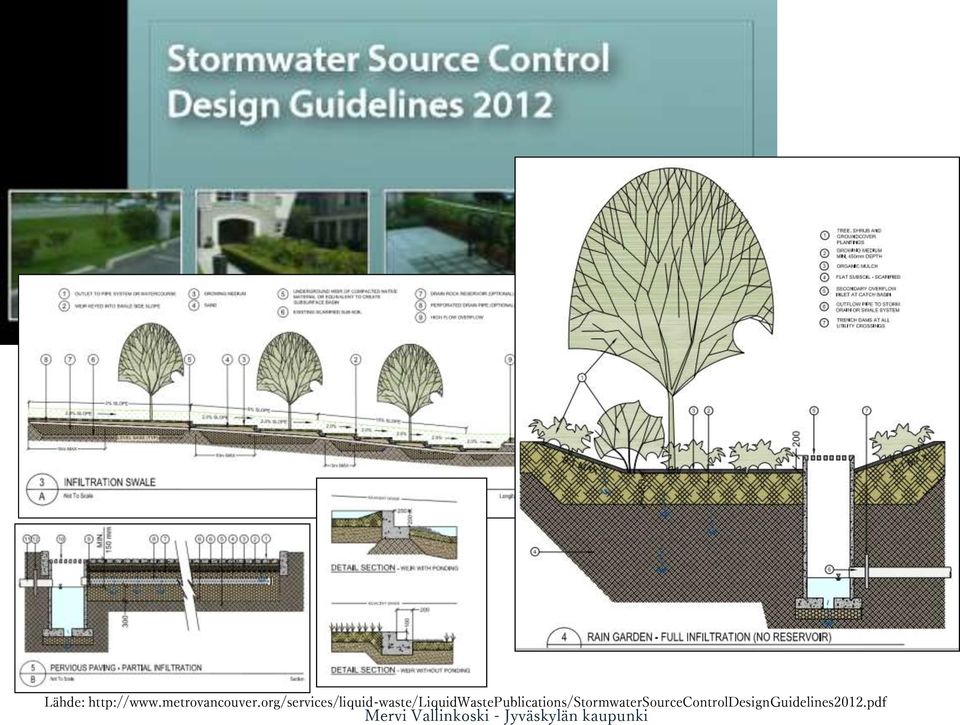

10 Lähde:

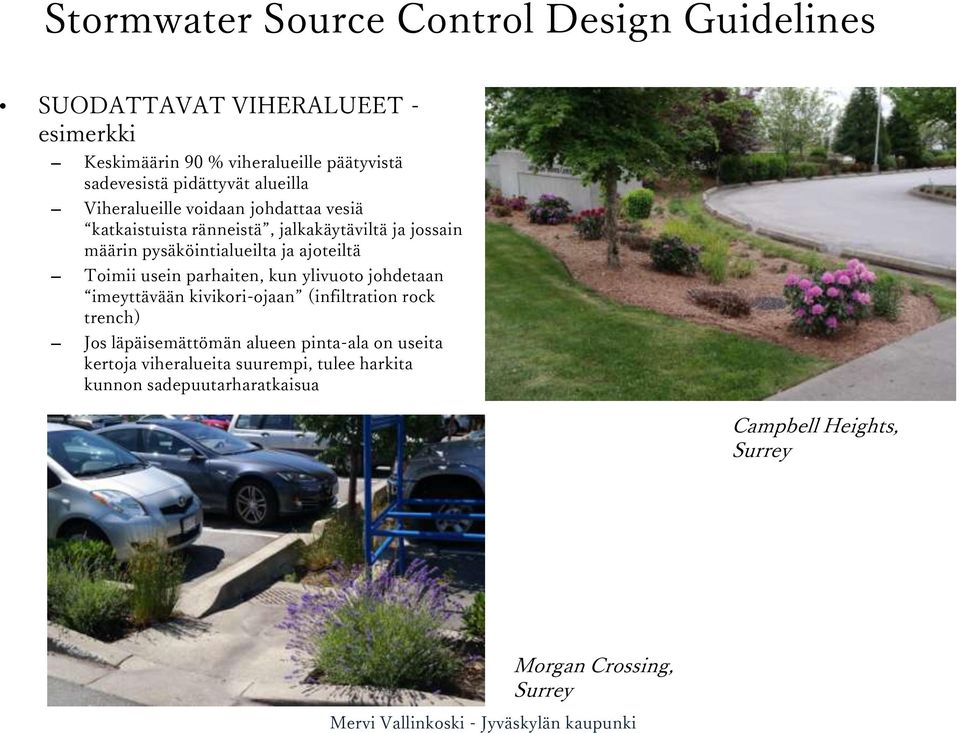

11 Stormwater Source Control Design Guidelines SUODATTAVAT VIHERALUEET - esimerkki Keskimäärin 90 % viheralueille päätyvistä sadevesistä pidättyvät alueilla Viheralueille voidaan johdattaa vesiä katkaistuista ränneistä, jalkakäytäviltä ja jossain määrin pysäköintialueilta ja ajoteiltä Toimii usein parhaiten, kun ylivuoto johdetaan imeyttävään kivikori-ojaan (infiltration rock trench) Jos läpäisemättömän alueen pinta-ala on useita kertoja viheralueita suurempi, tulee harkita kunnon sadepuutarharatkaisua Campbell Heights, Surrey Morgan Crossing, Surrey

ajoteiltä Toimii usein parhaiten, kun ylivuoto johdetaan imeyttävään kivikori-ojaan (infiltration rock trench) Jos läpäisemättömän alueen

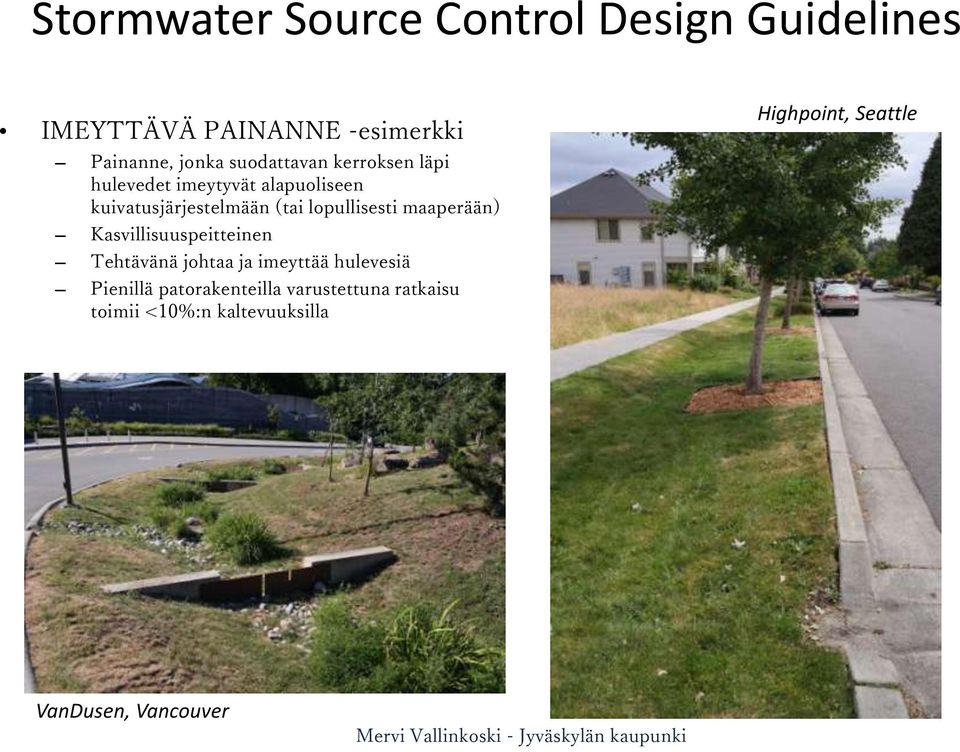

12 Stormwater Source Control Design Guidelines IMEYTTÄVÄ PAINANNE -esimerkki Painanne, jonka suodattavan kerroksen läpi hulevedet imeytyvät alapuoliseen kuivatusjärjestelmään (tai lopullisesti maaperään) Kasvillisuuspeitteinen Tehtävänä johtaa ja imeyttää hulevesiä Pienillä patorakenteilla varustettuna ratkaisu toimii <10%:n kaltevuuksilla Highpoint, Seattle VanDusen, Vancouver

lopullisesti maaperään) Kasvillisuuspeitteinen Tehtävänä johtaa ja imeyttää hulevesiä Pienillä

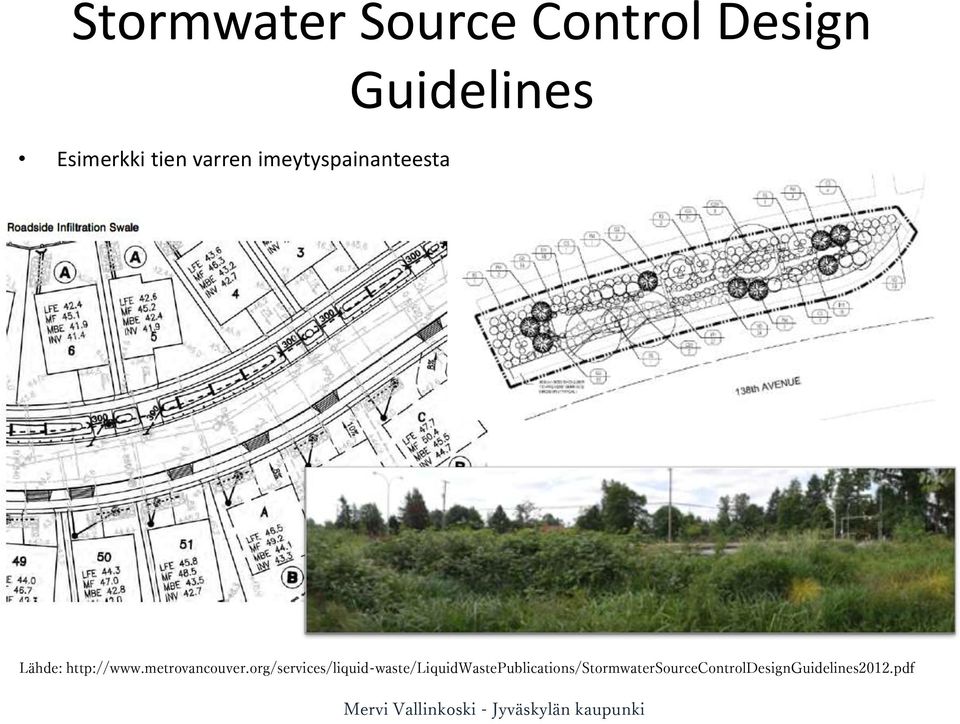

13 Stormwater Source Control Design Esimerkki tien varren imeytyspainanteesta Guidelines Lähde:

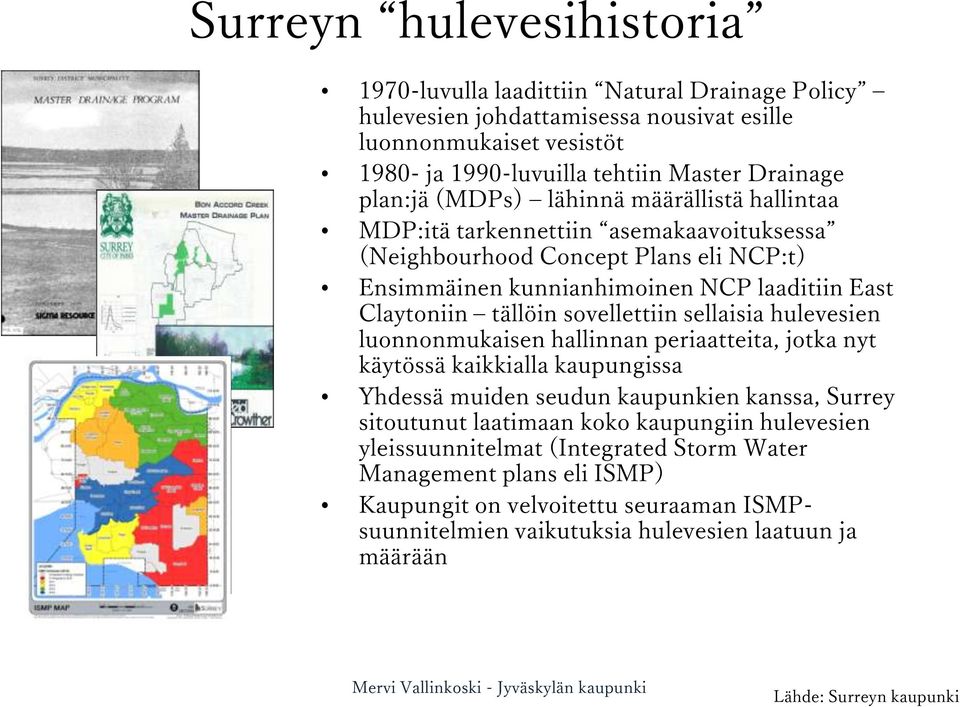

14 Surreyn hulevesihistoria 1970-luvulla laadittiin Natural Drainage Policy hulevesien johdattamisessa nousivat esille luonnonmukaiset vesistöt ja 1990-luvuilla tehtiin Master Drainage plan:jä (MDPs) lähinnä määrällistä hallintaa MDP:itä tarkennettiin asemakaavoituksessa (Neighbourhood Concept Plans eli NCP:t) Ensimmäinen kunnianhimoinen NCP laaditiin East Claytoniin tällöin sovellettiin sellaisia hulevesien luonnonmukaisen hallinnan periaatteita, jotka nyt käytössä kaikkialla kaupungissa Yhdessä muiden seudun kaupunkien kanssa, Surrey sitoutunut laatimaan koko kaupungiin hulevesien yleissuunnitelmat (Integrated Storm Water Management plans eli ISMP) Kaupungit on velvoitettu seuraaman ISMPsuunnitelmien vaikutuksia hulevesien laatuun ja määrään Lähde: Surreyn kaupunki

sovellettiin sellaisia hulevesien luonnonmukaisen hallinnan periaatteita, jotka nyt käytössä kaikkialla kaupungissa Yhdessä muiden seudun kaupunkien kanssa, Surrey sitoutunut laatimaan koko

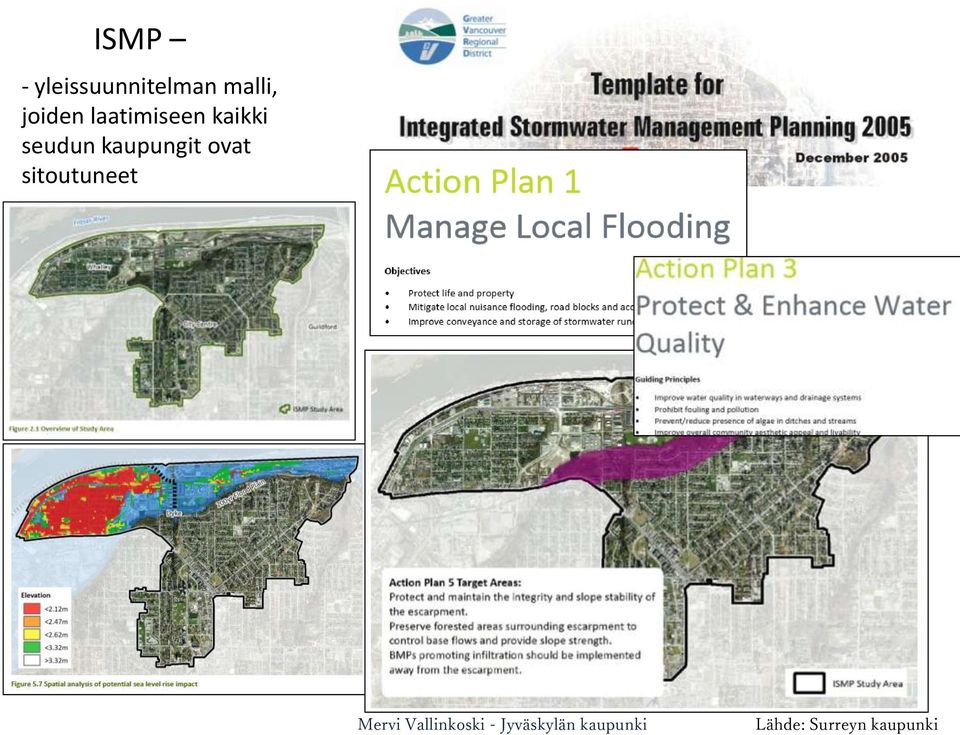

15 ISMP - yleissuunnitelman malli, joiden laatimiseen kaikki seudun kaupungit ovat sitoutuneet Lähde: Surreyn kaupunki

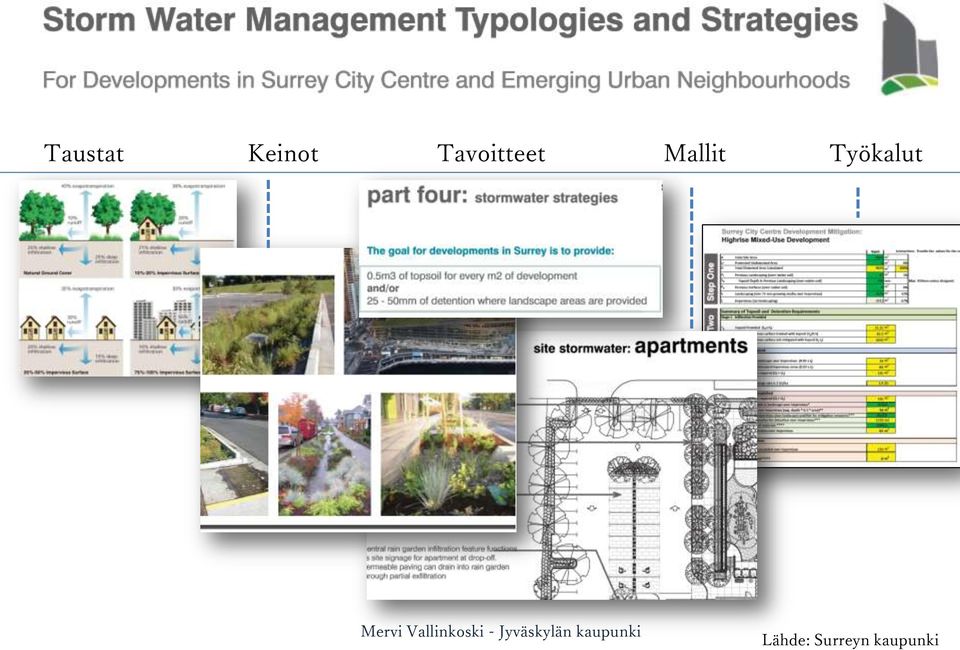

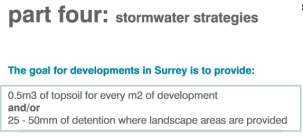

17 Taustat Keinot Tavoitteet Mallit Työkalut Lähde: Surreyn kaupunki

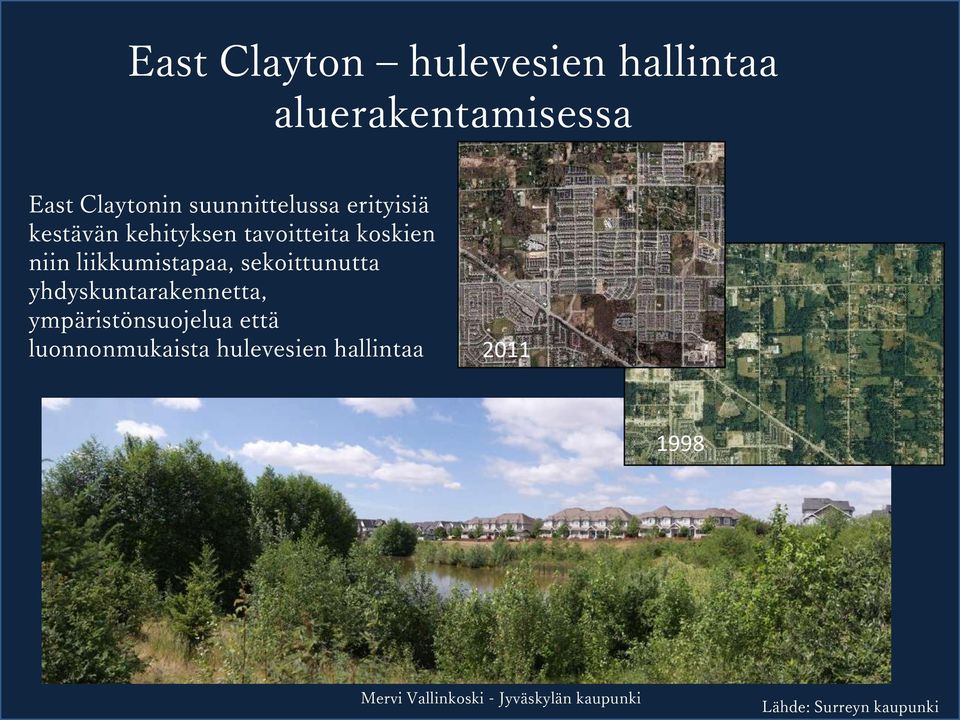

18 East Clayton hulevesien hallintaa aluerakentamisessa East Claytonin suunnittelussa erityisiä kestävän kehityksen tavoitteita koskien niin liikkumistapaa, sekoittunutta yhdyskuntarakennetta, ympäristönsuojelua että luonnonmukaista hulevesien hallintaa Lähde: Surreyn kaupunki

liikkumistapaa, sekoittunutta yhdyskuntarakennetta, ympäristönsuojelua

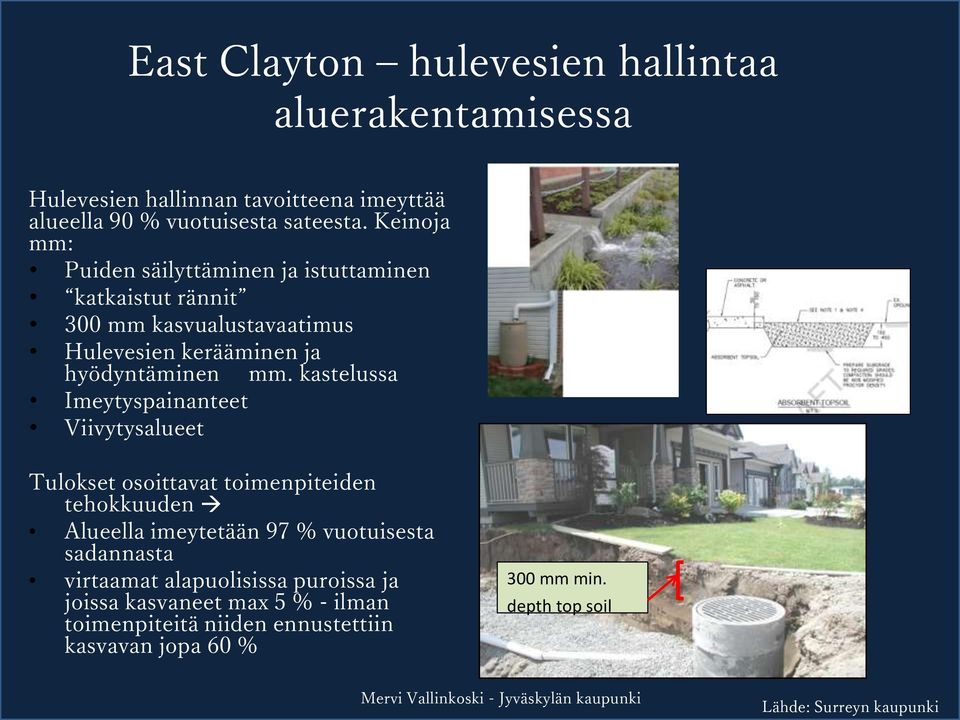

19 East Clayton hulevesien hallintaa aluerakentamisessa Hulevesien hallinnan tavoitteena imeyttää alueella 90 % vuotuisesta sateesta. Keinoja mm: Puiden säilyttäminen ja istuttaminen katkaistut rännit 300 mm kasvualustavaatimus Hulevesien kerääminen ja hyödyntäminen mm. kastelussa Imeytyspainanteet Viivytysalueet Tulokset osoittavat toimenpiteiden tehokkuuden Alueella imeytetään 97 % vuotuisesta sadannasta virtaamat alapuolisissa puroissa ja joissa kasvaneet max 5 % - ilman toimenpiteitä niiden ennustettiin kasvavan jopa 60 % 300 mm min. depth top soil Lähde: Surreyn kaupunki

kastelussa Imeytyspainanteet Viivytysalueet Tulokset osoittavat toimenpiteiden tehokkuuden Alueella imeytetään 97 % vuotuisesta sadannasta

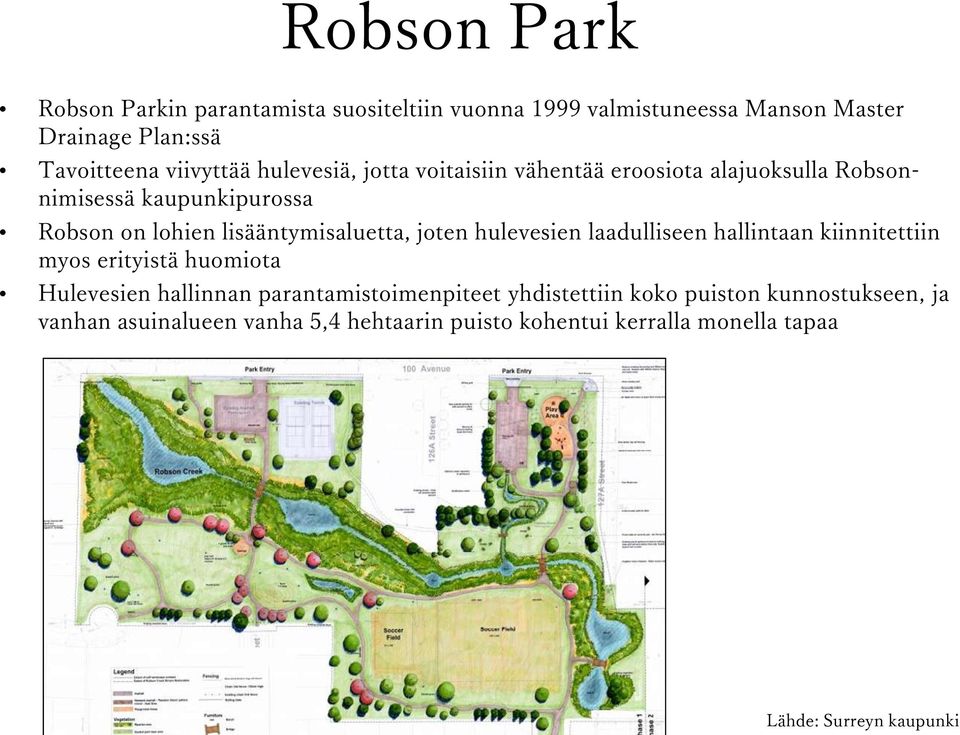

20 Robson Park Robson Parkin parantamista suositeltiin vuonna 1999 valmistuneessa Manson Master Drainage Plan:ssä Tavoitteena viivyttää hulevesiä, jotta voitaisiin vähentää eroosiota alajuoksulla Robsonnimisessä kaupunkipurossa Robson on lohien lisääntymisaluetta, joten hulevesien laadulliseen hallintaan kiinnitettiin myos erityistä huomiota Hulevesien hallinnan parantamistoimenpiteet yhdistettiin koko puiston kunnostukseen, ja vanhan asuinalueen vanha 5,4 hehtaarin puisto kohentui kerralla monella tapaa Lähde: Surreyn kaupunki

joten hulevesien laadulliseen hallintaan kiinnitettiin myos erityistä huomiota Hulevesien hallinnan parantamistoimenpiteet

21 Robson Park Vanha kuivatuskanava kaivettiin ylos, myos joitakin putkia tuotiin päivänvaloon Tilalle muotoiltiin luonnonmukainen altaiden ja purojen kokonaisuus, kaloille rakennettiin kulkuteitä, pumppaamo kunnostettiin, puronvartta ennallistettiin ym. Myos itse puiston kenttäalueet valjastettiin hulevesien hallintaan. Lähde: Surreyn kaupunki

22 Robson Park Hulevesilammikot vähentävät erityisesti jatkuvampien sateiden tuottamien hulevesien haittoja erityisenä tavoitteena viivyttää vesiä ja siten parantaa myos niiden laatua Hulevesien happipitoisuutta pyritään parantamaan pienillä putouskohdilla Kasvillisuusvalinnat noudattavat alkuperäislajistoa ja pyrkivät luonnollisen sukkession kautta syntyvään joenvarsihabitaattiin Itse puroon kunnostettiin lohien lisääntymis- ja ruokailualueita

23 Robson Park Lähde: Surreyn kaupunki

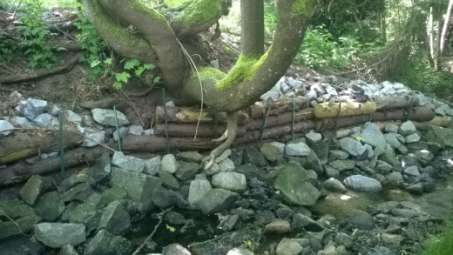

24 Surrey SHaRP (Salmon Habitat Restoration Project)

25 Lähde: Seattlen kaupunki

26 Lähde: Seattlen kaupunki

27 Seattle Swale on Yale

28 Seattle Highpoint

29 Seattle Northgate Mall

30 Seattle Northgate Mall, Water Channel

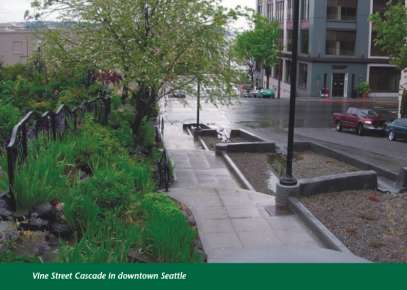

31 Seattle hulevesiratkaisuja kaduilla Lähde: Seattlen kaupunki

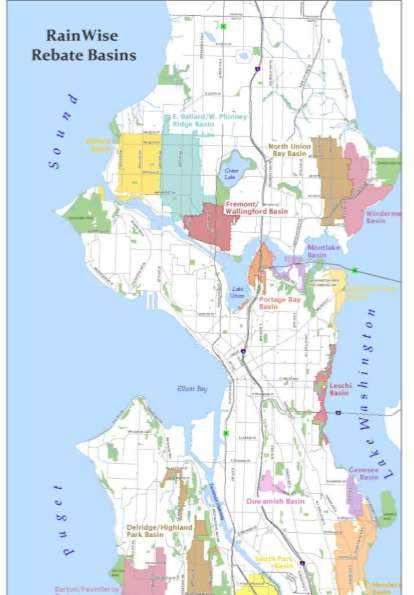

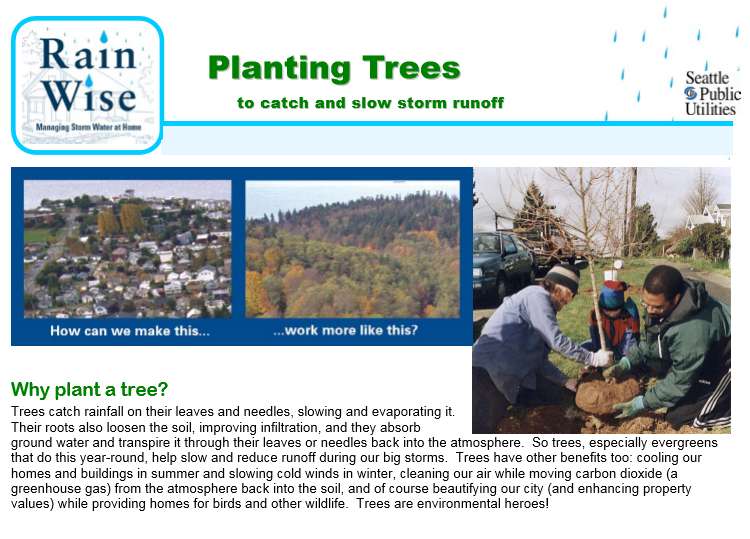

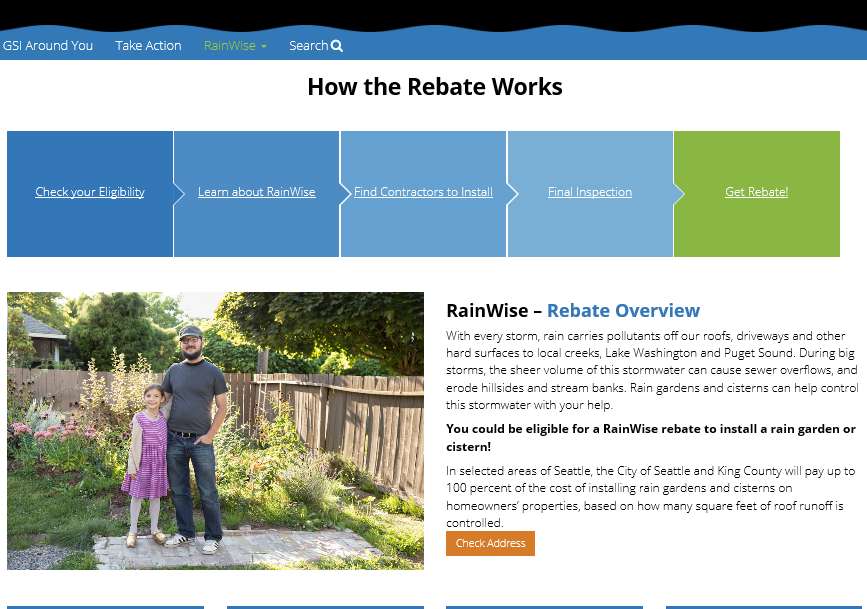

32 Seattle RainWise -ohjelma Lähde: Seattlen kaupunki

33 Seattle RainWise -ohjelma Lähde: Seattlen kaupunki

34 Seattle RainWise -ohjelma Lähde: Seattlen kaupunki

35 Portland

36 Portland Green Streets Lähde: Portlandin kaupunki

37 Lähde: Portlandin kaupunki

38 Portland Green Streets

39 Sillä aikaa Portlandissa

40 Clean Rivers ohjelma, Portland Lähde: Portlandin kaupunki

41 Yksityinen kiinteistö, Portland

43 Sillä aikaa Portlandissa Kiitos!
