1 Hienon asuinalueen muodostuminen Kaikki yhdessä Alueen luonne, yhtenäisyys, yhteinen vaikutelma Luonteva maaston muotoilu maiseman luontaisen muodon mukaan Pihapuuston suhde maisemaan Kukin omalla tontillaan Rakennukset Katutilan rajaus Aidat Puut Pihat

2 Puutarhakaupunki muodostuu pihapuutarhoista

3 Puistomainen metsäkaupunginosa muodostaa isoista pihapuista ja luonnonmukaisista istutuksista

4 Puistomaisessa kaupungissa on tärkeintä 1. Maaston luonteva muoto 2. Portaiden, tasojen ja maakivien luonteva asettelu 3. Harva puusto, joka sopii maisemarakenteeseen

5

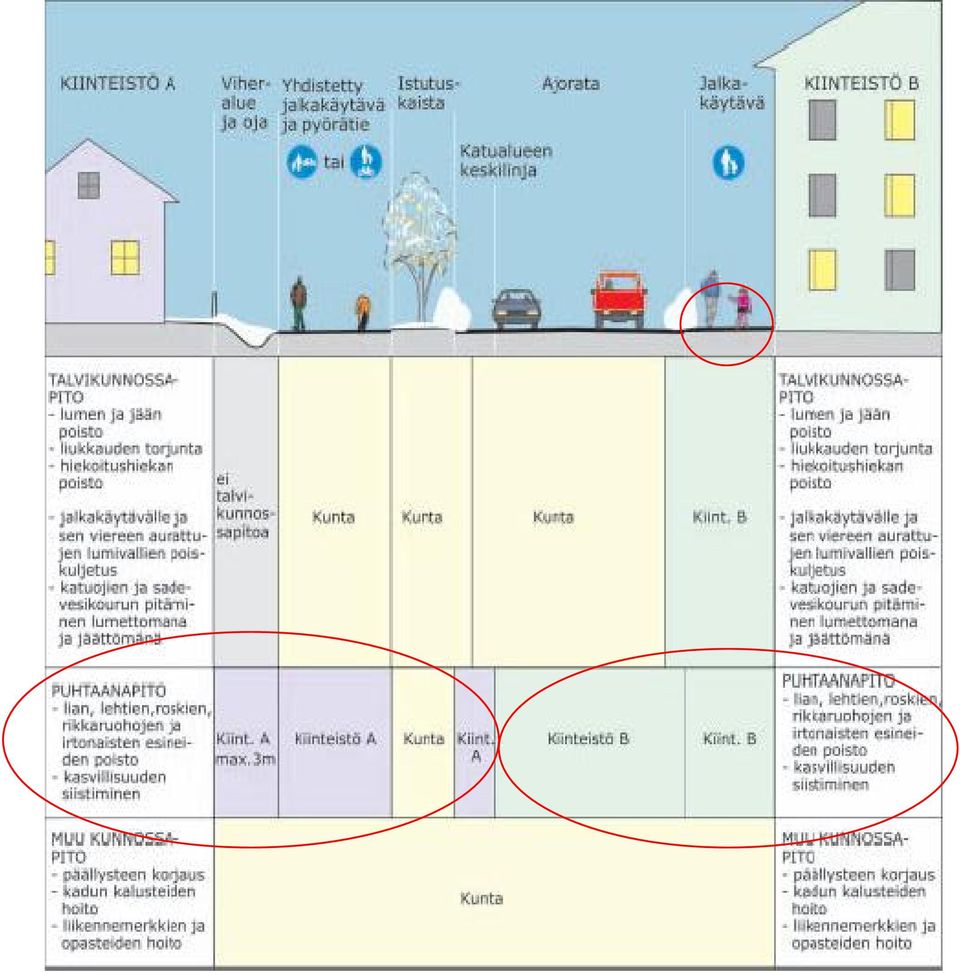

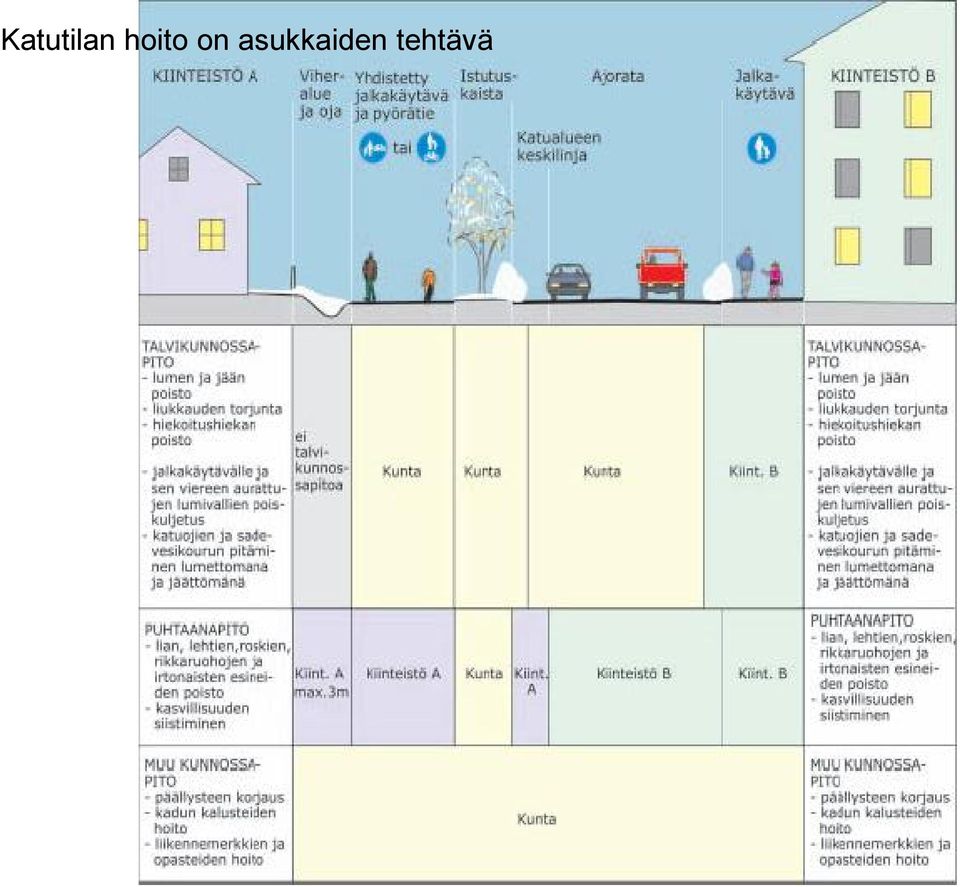

6 Katutilan hoito on asukkaiden tehtävä

7

8 1. Maaston luonteva muoto 2. Portaiden, sisääntulon ja oleskelutasojen sovittaminen 3. Puusto puuttuu 4. Maakivien luonteva asettelu

9 Rakennuksen korkeusasema on tärkeä Sokkelin ja maanpinnan leikkaus kauniisti Sisäänajolle oikea korko ja luonteva luiska Ei turhia muureja vaan luontevia muotoja

10 Napaketuntien pääte Metsäkauriintien kukkula Maakiviä on vähän Kallio lähellä ja maakiviä on jonkun verran

11

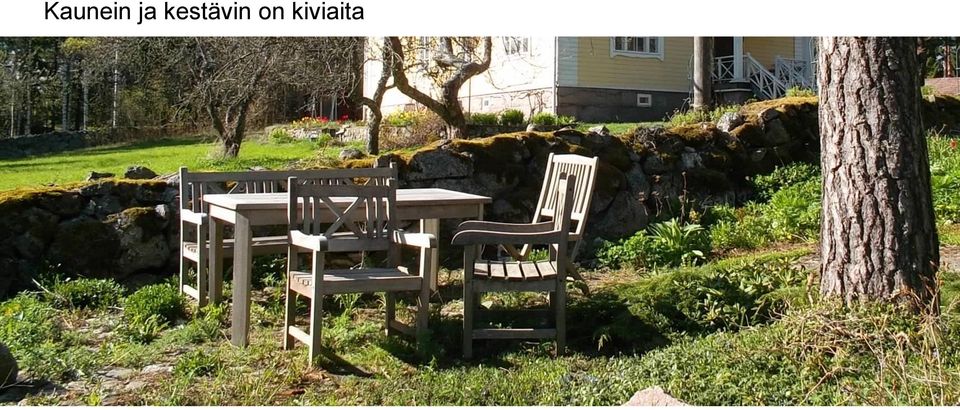

12 Kaunein ja kestävin on kiviaita

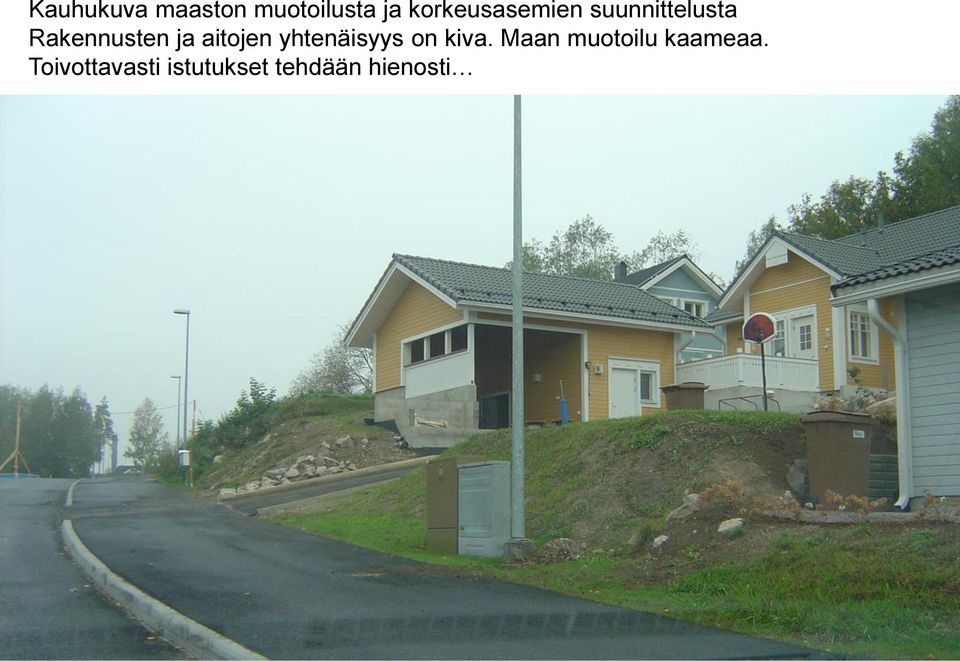

13 Kauhukuva maaston muotoilusta ja korkeusasemien suunnittelusta Rakennusten ja aitojen yhtenäisyys on kiva. Maan muotoilu kaameaa. Toivottavasti istutukset tehdään hienosti

14

15 Kaikki yhdessä Alueen luonne, yhtenäisyys, sopuisa vaikutelma Luonteva maaston muotoilu maiseman luontaisen muodon mukaan Pihapuuston suhde maisemaan hyvä+puutarhat Kukin omalla tontillaan Rakennukset Katutilan rajaus Aidat Puut Pihat

16 Kevätlaakso vuonna 2013

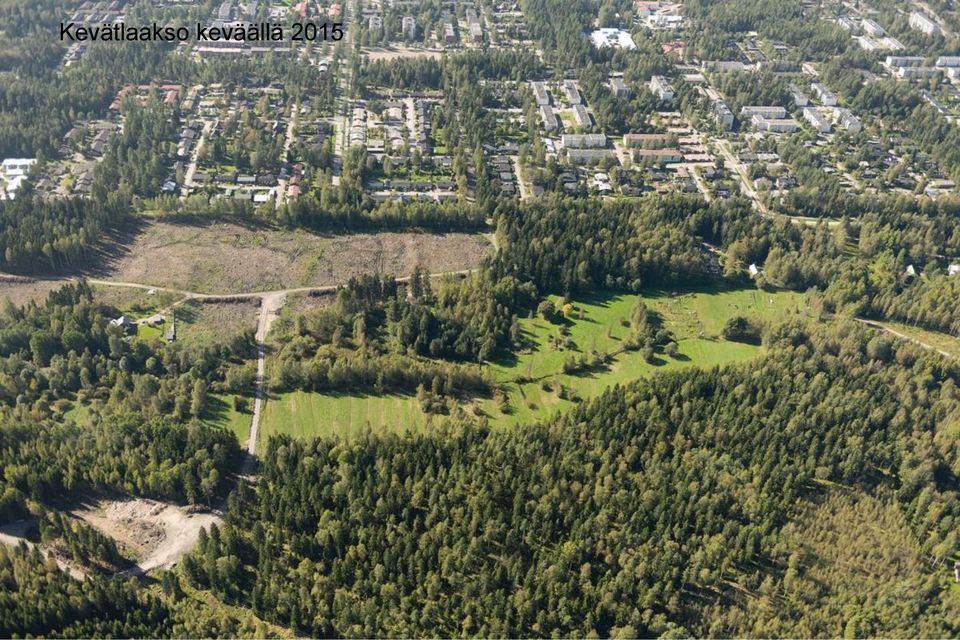

17 Kevätlaakso keväällä 2015

18

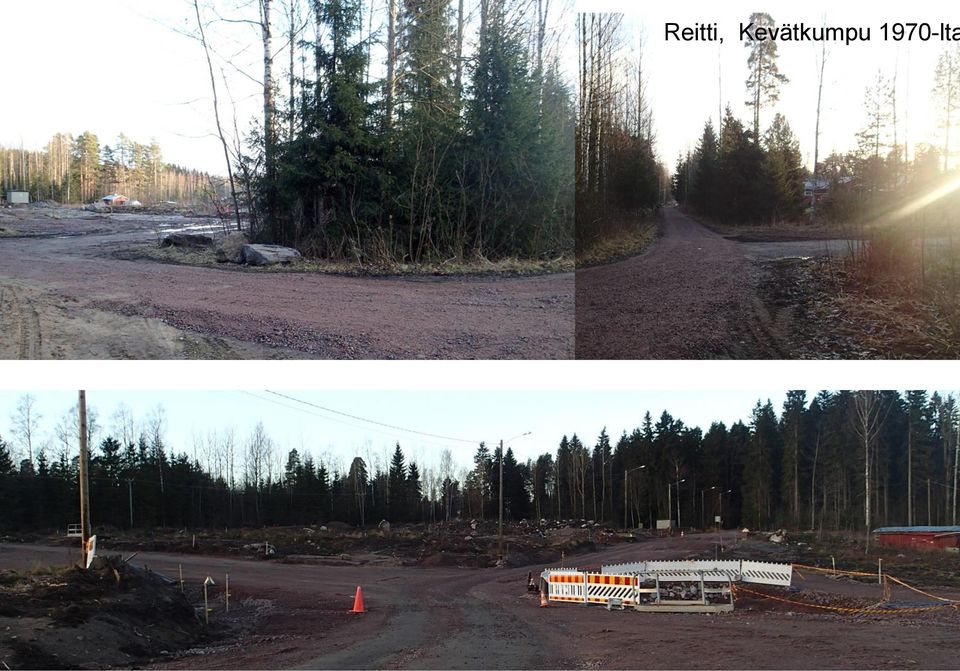

19 Reitti, Kevätkumpu 1970-lta

20 Napaketuntielle korttelit 5728 ja 5729 : I kerroksisia, pieniä puutaloja Keittomaali, punamullan sävyt tai ruskea tai musta tervamaali

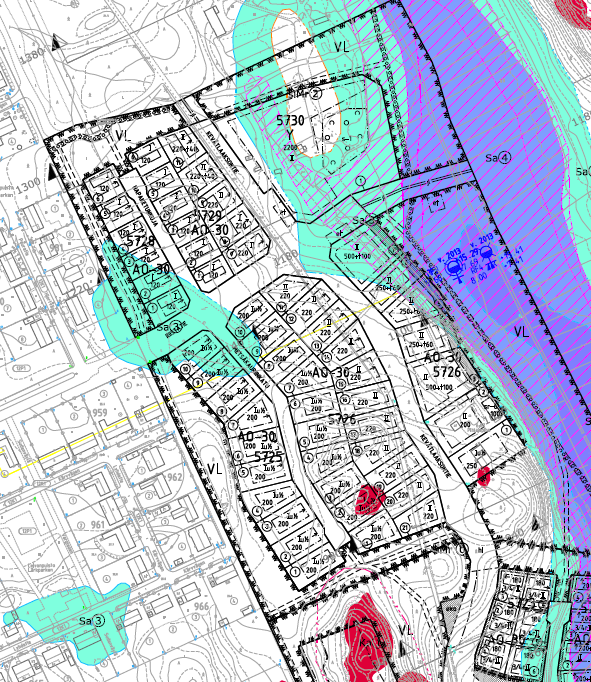

21 Moreeni hiekka/hieta savi savi 0-2m savi 2-5m Agrogeologinen maaperä ylin1m Rakennettavuus maaperä savi ja kallio

22 Kortteli 2726 kalliomoreenikumpare Metsäkauriintie Kortteli 2725 lehto

23 Päävärin tulee olla musta, valkoinen tai harmaa: Pääväriä vähintään 75 %julkisivusta Tehosteväri vapaavalintainen

24 Pensasaita Pensasaita tai Tukimuuri+pensas Tai puuaita+kasvit Aitaaminen vapaata, Pensas-, puu-, kivitai ei aitaa Pensasaita tai Tukimuuri+pensas

25 Hyvä resepti

26 Tavoitteet ennen reseptin valintaa Hyvää suunnittelua, ammattialaisia tekemässä reseptiä Tarvikkeet Rakentamisvaiheessa oltava tarkka myös pihapiiristä Tiedot rakennuspaikasta Mikä on sille sopiva rakennus Mitä tulee ihanaan pihaan Miten ne sovitetaan hienosti kokonaisuudeksi Rakentamisvaiheessa Pintamaa on arvokas, kerää talteen. Älä kasaa pihamaalle turhia maita eikä kiviä. Sadevesi ja maaperä kasvattavat tulevaisuudessa puutarhasi. Hienot paikkaan sopivat istutukset

27 KAUPUNGILLA ON 3 KUNNALLISTEKNISTA SUUNNITELMAA 1. Katusuunnitelma: katupiirustus, pituus- ja poikkileikkaukset, 2. Vesihuoltosuunnitelma: pintavesisuunnitelma, vesi- ja viemäriverkosto ja liittymiskorot ja padotuskorot 3. Pääkaduilta Katuistutukset ja katuvalaistus Mittausosastolta suuntaa antava maaperätutkimus ja maastokäyrät Tutustu tonttiin kunnolla ennen kuin päätät talon tyyppiä

28 1. Katusuunnitelma: katupiirustus, pituus- ja poikkileikkaukset Kaavan illustraatio samasta kohdasta

29 2. Vesihuoltosuunnitelma: Katujen pintavesisuunnitelma, Vesi- ja viemäriverkosto Liittymiskorot Padotuskorot

30 Mittausosastolta suuntaa antava maaperätutkimus ja maastokäyrät

31 Tietoja tontin koroista: Katuliittymän kohdalla Tontin keskellä Tontin kulmissa Ohjeellinen sokkelikorko Keskustelu/rakennustarkastaja Rakenna hyvä mielikuva Maaston muodosta Rakennuksesta kappaleena Pihan aurinkoisuudesta, ja elettävyydestä Kasvillisuuden painopisteestä

32 Hulevesien viivyttämisestä

33 Mitoitus esimerkki 300 m² kovaa pintaa tontilla, kun viivytysvaatimuksemme on 1 kuutio / 100 m² kovaa rakennettua pintaa. Eli viivyttämiseen tarvitaan 3 m3 huokostilaa. Kasettien huokostilavuus on 95%. Esimerkki vie pihalla tilaa vain 2,4m x 2,4 m x 60 cm (puoli autopaikkaa) ja tuote maksaa Kuljetushinta lisää.

34 Mitoitus esimerkki 300 m² kovaa pintaa tontilla, kun viivytysvaatimuksemme on 1 kuutio / 100 m² kovaa rakennettua pintaa. Eli viivyttämiseen tarvitaan 3 m3 huokostilaa. Sepelin huokostilavuus on 45%. Sepeliä tarvitaan 6,7 m3 jotta saadaan kolme kuutiota huokostilavuutta. Tämä 6,7 kuutiota on puolen metrin vahvuisena sepelipatjana 13,4 m² eli 5,5 m x 2,4 m siis yksi autopaikka tai terassin pohja tai kantava kasvualusta puulle Paikalla tuotuna sepeli on varmaan noin /tn eli 7 kuutiota 1,5x7x20 =210 ALV 0%.

35 Mitoitus esimerkki 300 m² kovaa pintaa tontilla, kun viivytysvaatimuksemme on 1 kuutio / 100 m² kovaa rakennettua pintaa. Eli viivyttämiseen tarvitaan 3 m3 huokostilaa. Luonnon moreenin huokostilavuus on keskimäärin 40%, eli noin autopaikan kokoisella moreeniläntillä onnistuu viivytys ja imeytys luontaisesti lähes kaikilla tonteilla. Tämä 7,5 kuutiota on puolen metrin vahvuisena sorapatjana 15 m² Imeyttämiseen avuksi ns. sorasaarto tai imeytyskaivo tai imeytyksen kivipesä. Viivytysrakenteena Sorasaarto savella: Noin 10 m pitkä, noin cm syvä ja 1 m leveä

36 Sadevesikourusta imeytys- ja viivytyskaivoon tai kaivantoon.

37 Sadevesikourusta imeytyskaivon kautta painanteeseen, jossa vesi tulee Kasvillisuuden käyttöön. Reunaistutuksen pituus noin 7m x1 m.

38 Sadeveden keruu käyttöä varten Paketti 1800 l viivytyssäiliöllä sis säiliö+ hiekanerotin = n.1250 Eur/alv 0%
