1 Alueellinen hulevesisuunnitelma Leena Sänkiaho Pöyry Finland Oy Leena Sänkiaho, Pöyry Finland Oy 1

2 Suunnittelun lähtökohdat Valuma-aluelähtöinen selvitys Yleiskaavataso Asemakaavatasoisissa hulevesisuunnitelmissa valuma-alueiden kokonaisuutta on vaikea huomioida Hulevesien hallinnan nykytilanteen arviointi valumaaluetasolla Maankäytön muutoksen vaikutusten arviointi Toimenpide-ehdotukset Yleiskaavamerkinnät Leena Sänkiaho, Pöyry Finland Oy 2

3 Suunnittelualue Turku (122 km 2 ), Lieto (25 km 2 ), Kaarina (29 km 2 ), Rusko (10 km 2 ) ja Raisio (27 km 2 ) Turusta mantereen keskeisimmät maankäytön muutosalueet Maastotietokanta Maanmittauslaitos, Leena Sänkiaho, Pöyry Finland Oy 3

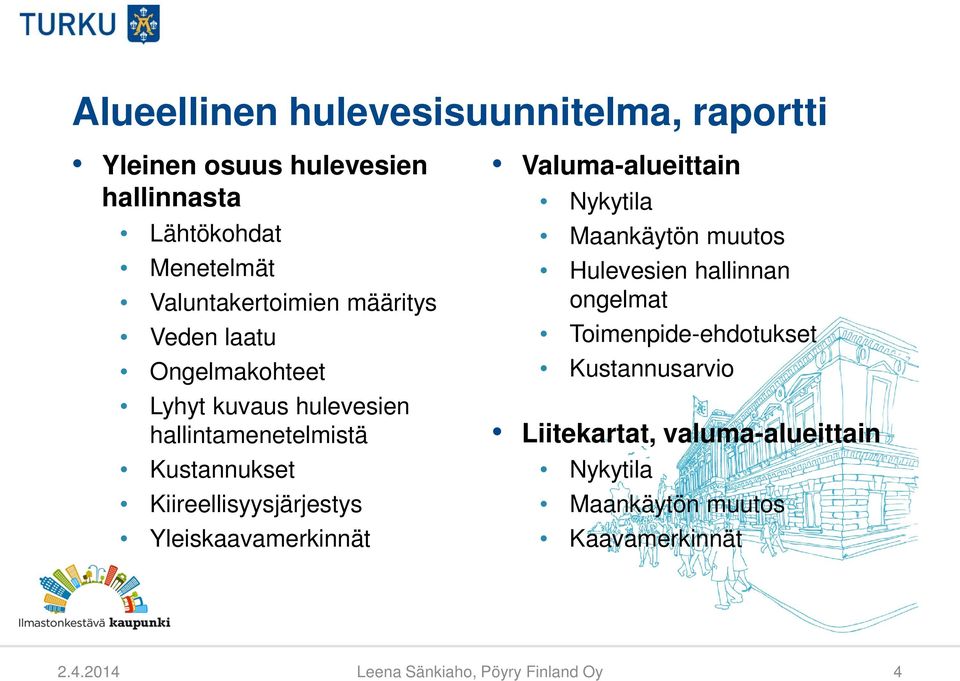

4 Alueellinen hulevesisuunnitelma, raportti Yleinen osuus hulevesien hallinnasta Lähtökohdat Menetelmät Valuntakertoimien määritys Veden laatu Ongelmakohteet Lyhyt kuvaus hulevesien hallintamenetelmistä Kustannukset Kiireellisyysjärjestys Yleiskaavamerkinnät Valuma-alueittain Nykytila Maankäytön muutos Hulevesien hallinnan ongelmat Toimenpide-ehdotukset Kustannusarvio Liitekartat, valuma-alueittain Nykytila Maankäytön muutos Kaavamerkinnät Leena Sänkiaho, Pöyry Finland Oy 4

5 Suunnitelman rakenne Nykytila Valuma-alueet Pintavesiolosuhteet Pohjavesiolosuhteet Maankäyttö Topografia Maaperä Meritulva-alueet Ongelmakohteet Valuntakertoimet Kapasiteettitarkastelu Leena Sänkiaho, Pöyry Finland Oy 5

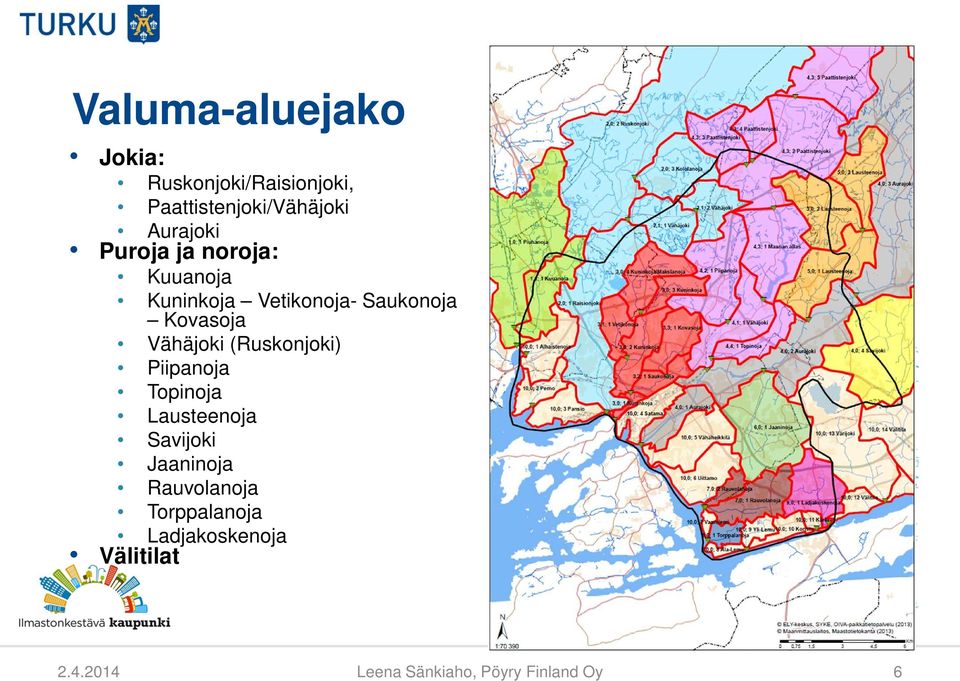

6 Valuma-aluejako Jokia: Ruskonjoki/Raisionjoki, Paattistenjoki/Vähäjoki Aurajoki Puroja ja noroja: Kuuanoja Kuninkoja Vetikonoja- Saukonoja Kovasoja Vähäjoki (Ruskonjoki) Piipanoja Topinoja Lausteenoja Savijoki Jaaninoja Rauvolanoja Torppalanoja Ladjakoskenoja Välitilat Arial 20 pistettä, lihavoitu. Arial 20 pistettä, lihavoitu. Arial 20 pistettä, lihavoitu Leena Sänkiaho, Pöyry Finland Oy 6

7 Maankäytön muutoksen vaikutus Arvioitiin maankäytön muutoksen vaikutus valuntakertoimiin pohjavesialueisiin veden laatuun huleveden viivytystarpeeseen Leena Sänkiaho, Pöyry Finland Oy 7

8 Toimenpidesuositukset Alueelliset hallintamenetelmät, tavoitteet 1. Lisätään hulevesien käsittelyä ja johtamista avoimissa, näkyvissä ja mahdollisimman luonnonmukaisissa järjestelmissä (ojat, tasausaltaat, lammet jne.) ja varataan siihen kaavoituksessa ja yleisten alueiden suunnittelussa tarvittavat reitit ja alueet. 2. Suunnitellaan ja rakennetaan alueita hallitulle hulevesien tulvimiselle. 3. Rakennetaan uusien ja muotoillaan olemassa olevien avo-ojien uomia luonnonmukaisemmiksi ja säilytetään olemassa olevia puroja ja avo-ojia mahdollisuuksien mukaan. Leena Sänkiaho Leena Sänkiaho, Pöyry Finland Oy 8

9 Toimenpidesuositukset Muutosalueet, tavoitteet 1. Ehkäistään hulevesien syntyä imeyttämällä niitä valuma-alueella. 2. Käsitellään hulevedet ensisijaisesti paikallisesti. 3. Hidastetaan, viivytetään ja tasataan hulevesivirtaamia. Perustuu maankäytön muutoksen vaikutuksen arviointiin Alustavat kustannusarviot Leena Sänkiaho, Pöyry Finland Oy 9

10 Ehdotus kaavamääräyksiksi Rajaukset eivät ole ehdottomia tai velvoittavia Toimenpidealueella on tunnistettu hulevesien hallinnan tarve, joka tulee selvittää tarkemmin suunnittelun tarkentuessa Leena Sänkiaho, Pöyry Finland Oy 10

11 Esimerkki Jaaninoja Valuma-alue 14 ha Koskialueita Biolaaksossa ja Pääskyvuoressa Ojaa on kunnostettu Biolaakson, Munkkionpuiston, Pääskyvuoren ja Kuralan ympäristössä Kaarningon pohjavesialue Maaperä savea, kalliota ja harjun alueella hiekkaa 10 pientä luonnonsuojelualuetta Ojasta tehty vedenlaatumittauksia 2011 ja Leena Sänkiaho, Pöyry Finland Oy 11

12 Hulevesien hallinta Ongelmia rankkasateilla esim. Taalintehtaankadulla ja Littoistentien pohjoispuolella Rankkasateet aiheuttavat virtaamapiikkejä ja lisäävät eroosiota Pohjavettä pumpataan Skanssin alueelle Nykytilanne Puro/oja/noro Valuma-alueen pinta-ala [ha] 1418 josta suunnittelualueen sisäpuolella 100 % Läpäisemätön pinta-ala [ha] Kattopinta-ala 117,4 Teiden pinta-ala 203,1 Valuntakerroin 0,36 Tulevaisuus Läpäisemättömän pinta-alan kasvu [ha] 23,9 Valuntakerroin 0, Leena Sänkiaho, Pöyry Finland Oy 12

13 Maankäytön muutos 17 muutosaluetta Työpaikka- ja asuinalueita Valuntakerroin kasvaa vain 1% Muutosalueilla nykyiset valuntakerotoimet 0,1 0,42 tulevat valuntakertoimet 0,2-0, Leena Sänkiaho, Pöyry Finland Oy 13

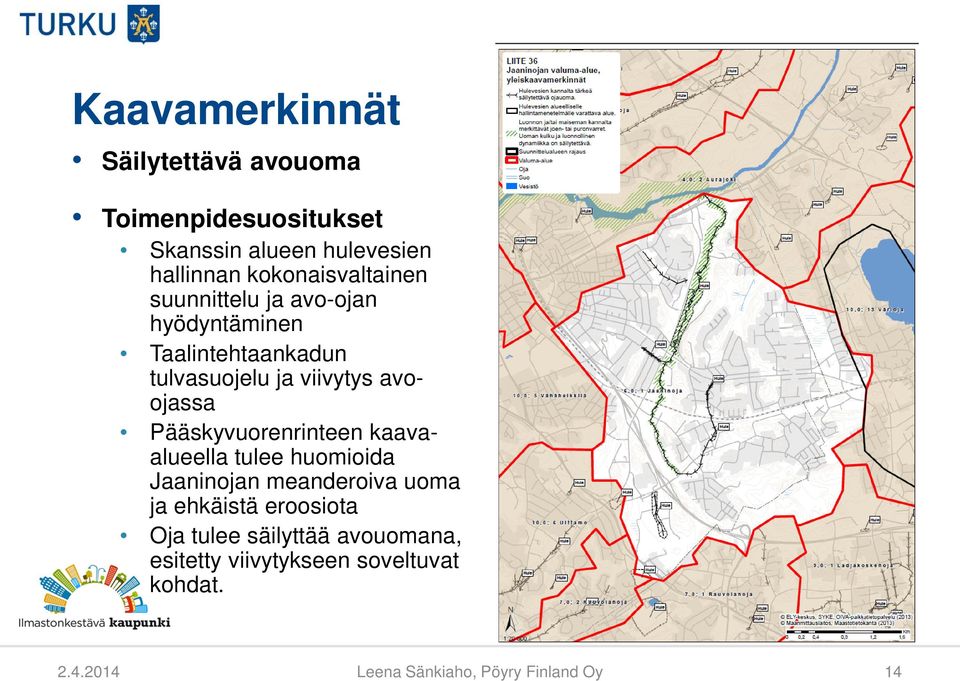

14 Kaavamerkinnät Säilytettävä avouoma Toimenpidesuositukset Skanssin alueen hulevesien hallinnan kokonaisvaltainen suunnittelu ja avo-ojan hyödyntäminen Taalintehtaankadun tulvasuojelu ja viivytys avoojassa Pääskyvuorenrinteen kaavaalueella tulee huomioida Jaaninojan meanderoiva uoma ja ehkäistä eroosiota Oja tulee säilyttää avouomana, esitetty viivytykseen soveltuvat kohdat Leena Sänkiaho, Pöyry Finland Oy 14

15 Hulevesien hallinnan kustannukset Muutosalueille arvioitiin kustannukset maankäytön muutoksen mukaan Tunnistettiin menetelmät, jotka soveltuvat luontaisesti muutosalueille Esim. nykyinen verkosto rajoittaa menetelmien valintaa Nykyisten avouomien hyödyntäminen kustannustehokasta Nykyisten ongelmien ratkaisuille esitettiin kustannusarvio Kustannus [ / m 3 hulevettä] Hulevesilammikko 80 Rakennettu allas 640 Hulevesikosteikko 40 Maanalainen kasettirakenne Imeytyskaivanto Pintavalutuskaista Tasauskaivo Imeytyspainanne Rakennettu varastointi Ei varastointia 300* * Kustannukset perustuvat Kouvolaan toteutettuun 1000 m 3 kasettirakenteeseen Leena Sänkiaho, Pöyry Finland Oy 15

16 Yhteenveto Merkittävimmät muutokset maankäytössä Piipanoja, Vähäjoki (Aurajoki), Kuninkoja, Maarian altaan ympäristö ja Perno Lentokentän osayleiskaava vaikuttaa useaan valuma-alueeseen ja pohjavesiin Tiivistyvillä alueilla tulee vähentää nykyisiä ongelmia ja toteuttaa kiinteistökohtaisia viivytysrakenteita Uusilla alueilla voidaan toteuttaa helpommin aluekohtaisia ratkaisuja Leena Sänkiaho, Pöyry Finland Oy 16

17 Yhteenveto Hulevesien hallinnan reunaehdot: esim. Turun savinen ja kallioinen maaperä Meritulva-alueet Alavat alueet Avouomien säilyttäminen ja kunnostaminen Leena Sänkiaho Suot ja kosteikot, ja niiden hyödyntäminen hulevesien hallintaan Hulevesien hallinnasta muodostuu kustannuksia, mutta ratkaisut voidaan toteuttaa kustannustehokkaasti, kun suositaan luonnonmukaisempia, avoimia järjestelmiä Leena Sänkiaho, Pöyry Finland Oy 17

18 Jatkotoimenpiteitä Pienvesikartoitus Hallinnan aluekohtaiset tavoitteet Purojen kunnostuksen tavoitteet Asemakaavoitus Tarkennetaan toimenpide-ehdotuksia Hulevesiverkoston mallinnukset Toimenpiteiden vaikutus verkostoon Tarkempi kapasiteettitarkastelu Raportti löytyy WebMapista ja Pöyry Finland Oy Leena Sänkiaho, Pöyry Finland Oy 18

19 Kiitos! Leena Sänkiaho Pöyry Finland Oy Leena Sänkiaho, Pöyry Finland Oy 19
