1 1 HULEVESIEN LUONNONMUKAINEN KÄSITTELY Rakentaminen ja hoito OULUN KAUPUNKI

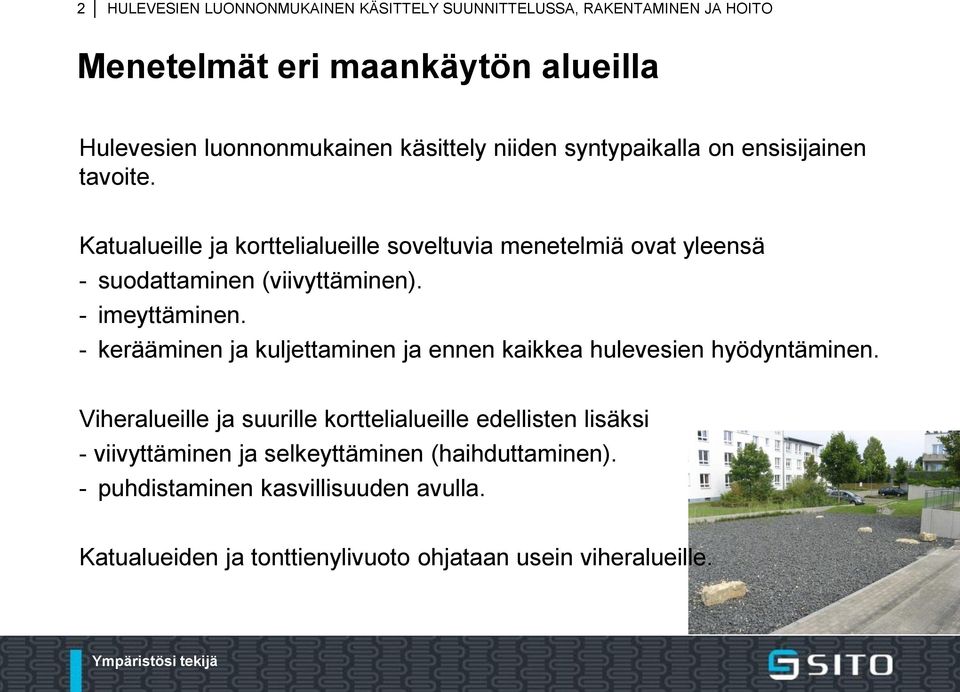

2 2 HULEVESIEN LUONNONMUKAINEN KÄSITTELY SUUNNITTELUSSA, RAKENTAMINEN JA HOITO Menetelmät eri maankäytön alueilla Hulevesien luonnonmukainen käsittely niiden syntypaikalla on ensisijainen tavoite. Katualueille ja korttelialueille soveltuvia menetelmiä ovat yleensä - suodattaminen (viivyttäminen). - imeyttäminen. - kerääminen ja kuljettaminen ja ennen kaikkea hulevesien hyödyntäminen. Viheralueille ja suurille korttelialueille edellisten lisäksi - viivyttäminen ja selkeyttäminen (haihduttaminen). - puhdistaminen kasvillisuuden avulla. Katualueiden ja tonttienylivuoto ohjataan usein viheralueille.

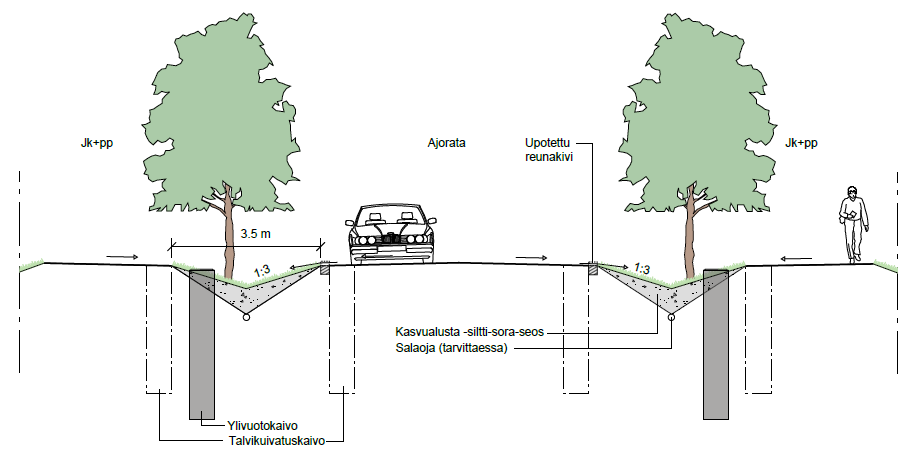

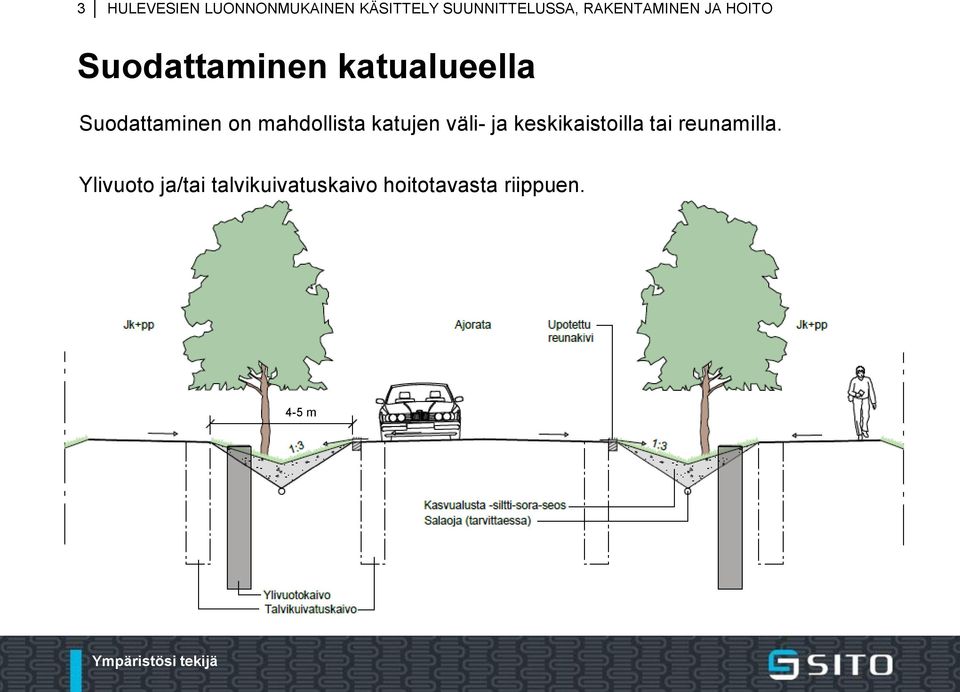

3 3 HULEVESIEN LUONNONMUKAINEN KÄSITTELY SUUNNITTELUSSA, RAKENTAMINEN JA HOITO Suodattaminen katualueella Suodattaminen on mahdollista katujen väli- ja keskikaistoilla tai reunamilla. Ylivuoto ja/tai talvikuivatuskaivo hoitotavasta riippuen. 4-5 m

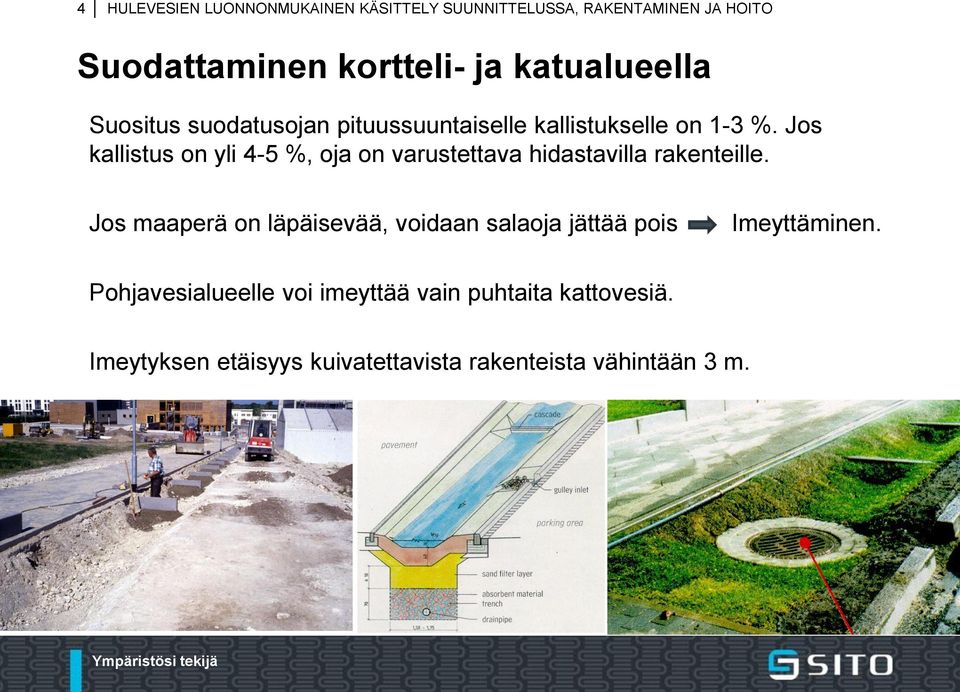

4 4 HULEVESIEN LUONNONMUKAINEN KÄSITTELY SUUNNITTELUSSA, RAKENTAMINEN JA HOITO Suodattaminen kortteli- ja katualueella Suositus suodatusojan pituussuuntaiselle kallistukselle on 1-3 %. Jos kallistus on yli 4-5 %, oja on varustettava hidastavilla rakenteille. Jos maaperä on läpäisevää, voidaan salaoja jättää pois Imeyttäminen. Pohjavesialueelle voi imeyttää vain puhtaita kattovesiä. Imeytyksen etäisyys kuivatettavista rakenteista vähintään 3 m.

5 5 HULEVESIEN LUONNONMUKAINEN KÄSITTELY SUUNNITTELUSSA, RAKENTAMINEN JA HOITO Suodattaminen kortteli- ja katualueella Läpäisevä tai imeyttävä kasvualusta: 40 % kasvualustaa. 15 % laihaa savea tai silttiä. 45 % soraa ᴓ 1-8 mm. Suodattavan kasvualustakerroksen alle suodatinkangas (N3) ja salaoja, joka johtaa suodattamalla viivytetyn ja puhdistetun veden hulevesiverkon kautta vesistöön. Salaoja asennetaan tarvittaessa kasvualustan alapuolella olevaan kerrokseen. Kasvualustan lannoitus ja masuunikuonakalkitus tehdään istutusten vaatimusten mukaan. Istutetun välikaistan leveyssuositus on < 4,5 m riittävän kasvualusta-, vesija lumitilavuuden saavuttamiseksi.

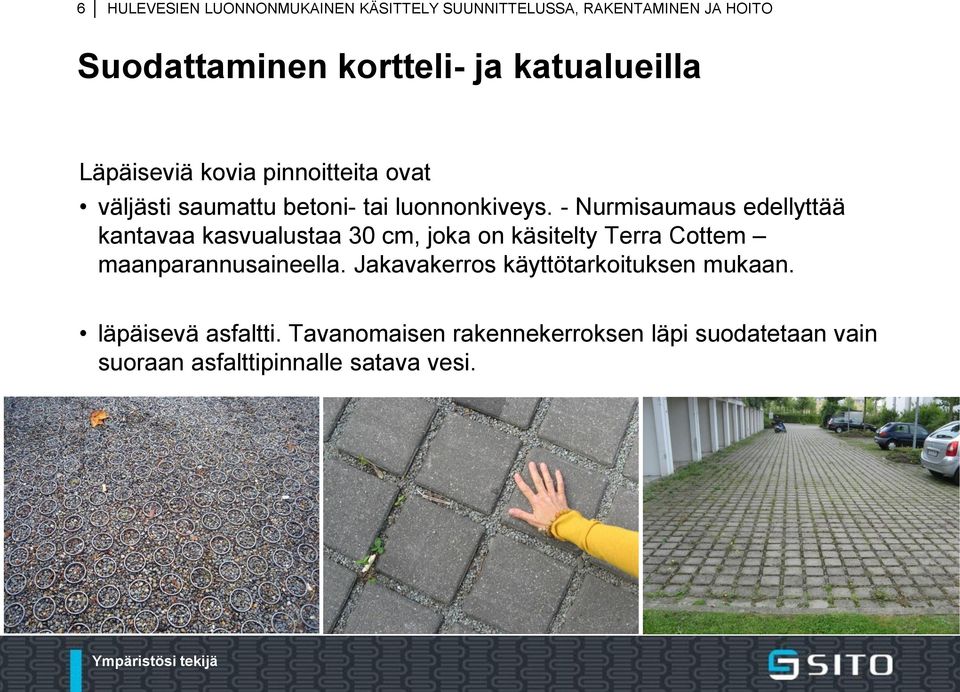

6 6 HULEVESIEN LUONNONMUKAINEN KÄSITTELY SUUNNITTELUSSA, RAKENTAMINEN JA HOITO Suodattaminen kortteli- ja katualueilla Läpäiseviä kovia pinnoitteita ovat väljästi saumattu betoni- tai luonnonkiveys. - Nurmisaumaus edellyttää kantavaa kasvualustaa 30 cm, joka on käsitelty Terra Cottem maanparannusaineella. Jakavakerros käyttötarkoituksen mukaan. läpäisevä asfaltti. Tavanomaisen rakennekerroksen läpi suodatetaan vain suoraan asfalttipinnalle satava vesi.

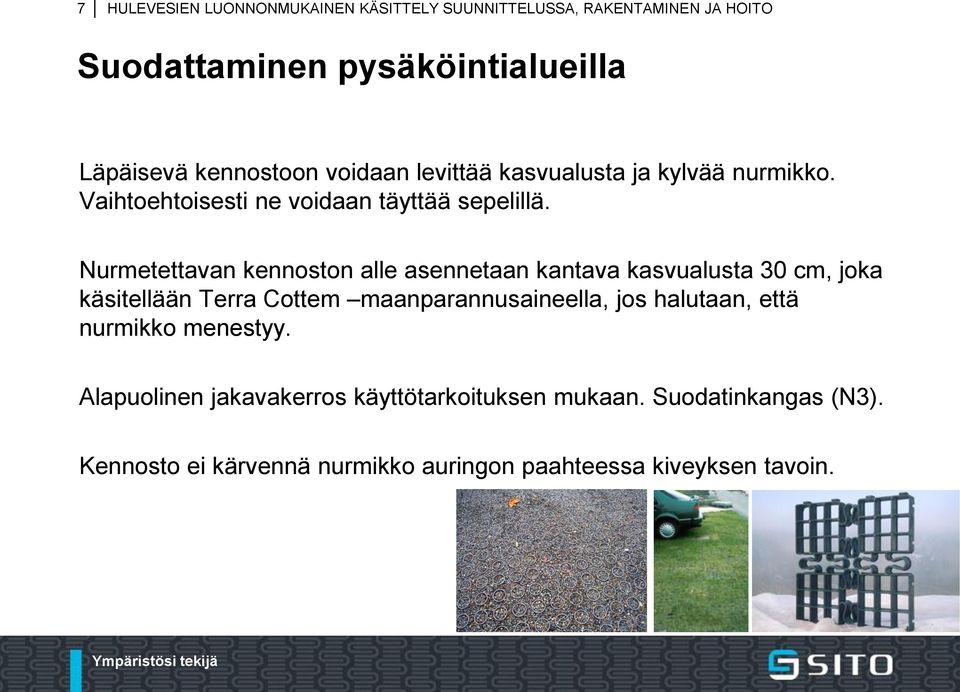

7 7 HULEVESIEN LUONNONMUKAINEN KÄSITTELY SUUNNITTELUSSA, RAKENTAMINEN JA HOITO Suodattaminen pysäköintialueilla Läpäisevä kennostoon voidaan levittää kasvualusta ja kylvää nurmikko. Vaihtoehtoisesti ne voidaan täyttää sepelillä. Nurmetettavan kennoston alle asennetaan kantava kasvualusta 30 cm, joka käsitellään Terra Cottem maanparannusaineella, jos halutaan, että nurmikko menestyy. Alapuolinen jakavakerros käyttötarkoituksen mukaan. Suodatinkangas (N3). Kennosto ei kärvennä nurmikko auringon paahteessa kiveyksen tavoin.

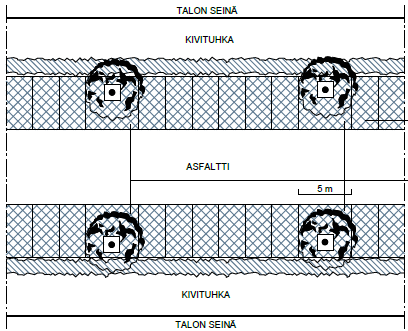

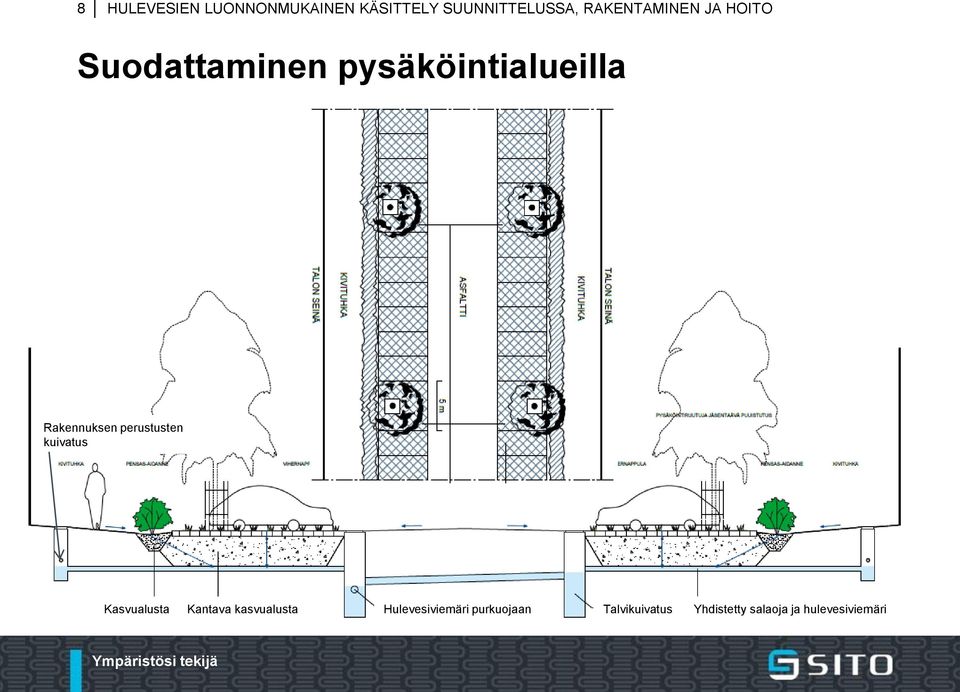

8 8 HULEVESIEN LUONNONMUKAINEN KÄSITTELY SUUNNITTELUSSA, RAKENTAMINEN JA HOITO Suodattaminen pysäköintialueilla Rakennuksen perustusten kuivatus Kasvualusta Kantava kasvualusta Hulevesiviemäri purkuojaan Talvikuivatus Yhdistetty salaoja ja hulevesiviemäri

9 9 HULEVESIEN LUONNONMUKAINEN KÄSITTELY SUUNNITTELUSSA, RAKENTAMINEN JA HOITO Läpäisevä asfaltti Läpäisevä ts. avoin asfaltin (AA) side- ja runkoaineena käytettävän hienoaineksen määrä on vähäisempi ja asfaltin rakenne on huokoinen. Alusrakenne kuten tavallisella asfaltilla pohjamaasta riippuen. Soveltuu vain päältä satavan veden käsittelyyn. Läpäisevälle asfaltille ei kannata ohjata ympäristön hulevesiä tai kattovesiä. Ei oikein sovellu vilkaasti liikennöitäville väylille kovan rengasmelun vuoksi. Kaikki läpäisevät pinnoitteet edellyttävät ylivuotojärjestelmää. Ylläpidosta tarvitaan kokemuksia.

10 10 HULEVESIEN LUONNONMUKAINEN KÄSITTELY SUUNNITTELUSSA, RAKENTAMINEN JA HOITO Läpäisevän (kovan)pinnan rakenteen nyrkkisääntöjä Kantavan kerroksen huokostilavuuden tulee olla riittävä mitoitusvesimäärän varastoimiseen. Pinnan tulee olla melko tasainen (kallistus 1-5 %). Jyrkemmillä alueilla porrastettava tai terassoitava. Rakenteen alla olevan pohjamaan tulee olla karkeaa silttiä, hiekkaa tai soraa. Muussa tapauksessa rakenne edellyttää salaojitusta. Rakenteen ja pohjaveden pinnan ero tulee olla vähintään 1 m.

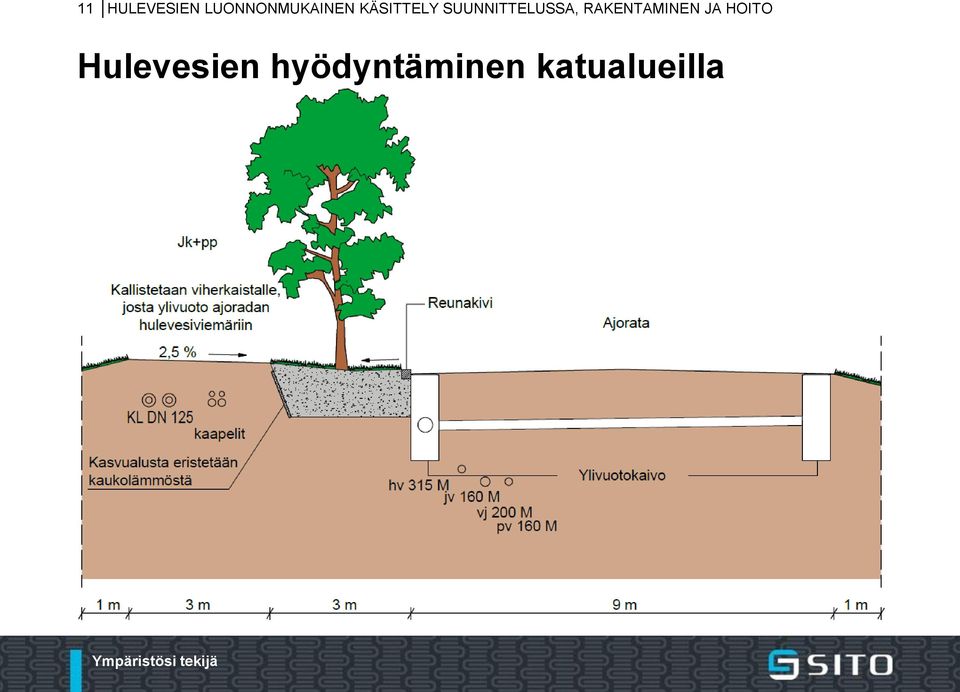

11 11 HULEVESIEN LUONNONMUKAINEN KÄSITTELY SUUNNITTELUSSA, RAKENTAMINEN JA HOITO Hulevesien hyödyntäminen katualueilla

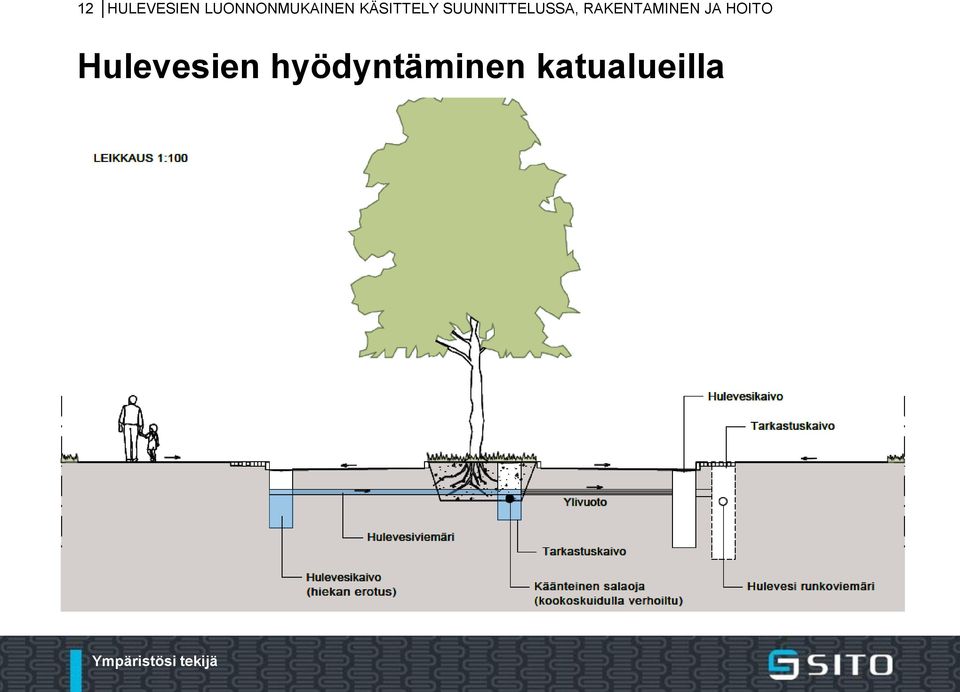

12 12 HULEVESIEN LUONNONMUKAINEN KÄSITTELY SUUNNITTELUSSA, RAKENTAMINEN JA HOITO Hulevesien hyödyntäminen katualueilla

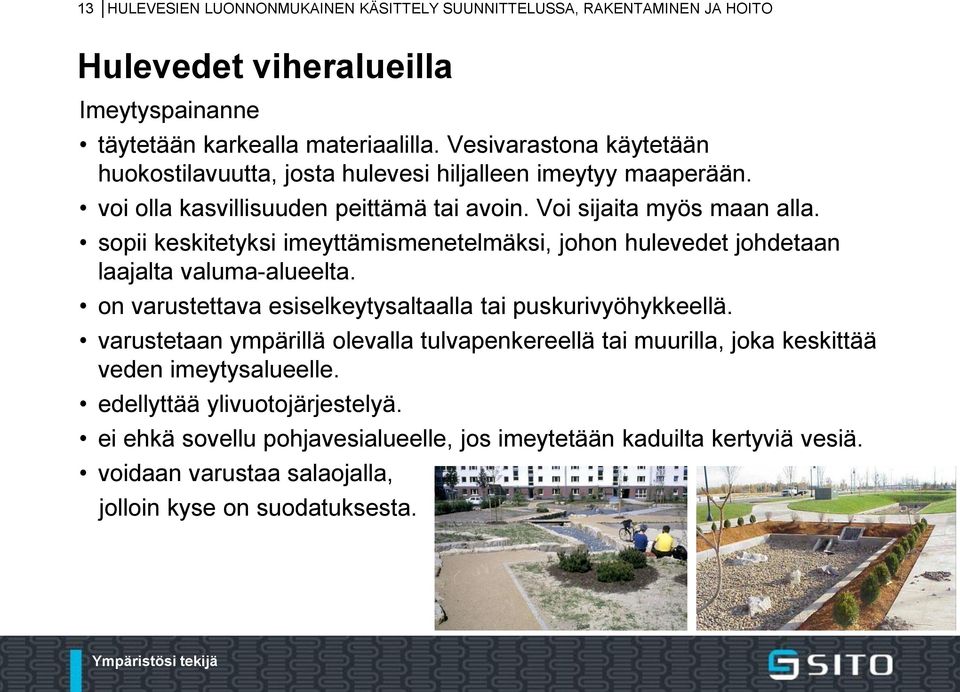

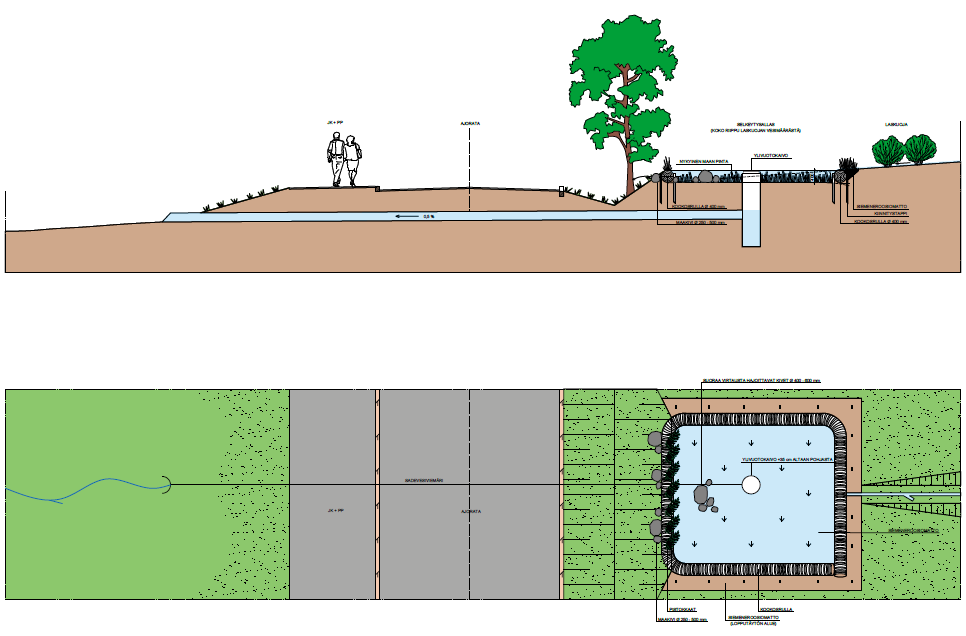

13 13 HULEVESIEN LUONNONMUKAINEN KÄSITTELY SUUNNITTELUSSA, RAKENTAMINEN JA HOITO Hulevedet viheralueilla Imeytyspainanne täytetään karkealla materiaalilla. Vesivarastona käytetään huokostilavuutta, josta hulevesi hiljalleen imeytyy maaperään. voi olla kasvillisuuden peittämä tai avoin. Voi sijaita myös maan alla. sopii keskitetyksi imeyttämismenetelmäksi, johon hulevedet johdetaan laajalta valuma-alueelta. on varustettava esiselkeytysaltaalla tai puskurivyöhykkeellä. varustetaan ympärillä olevalla tulvapenkereellä tai muurilla, joka keskittää veden imeytysalueelle. edellyttää ylivuotojärjestelyä. ei ehkä sovellu pohjavesialueelle, jos imeytetään kaduilta kertyviä vesiä. voidaan varustaa salaojalla, jolloin kyse on suodatuksesta.

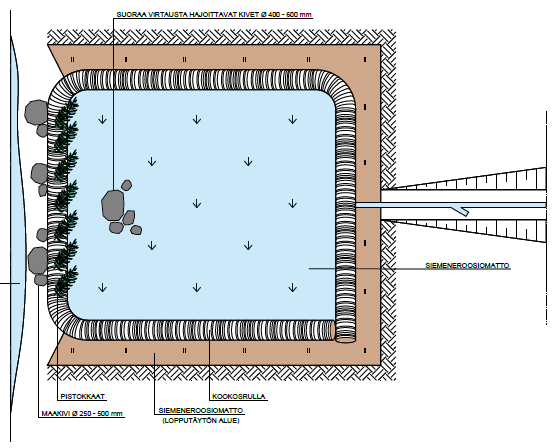

14 14 HULEVESIEN LUONNONMUKAINEN KÄSITTELY SUUNNITTELUSSA, RAKENTAMINEN JA HOITO Imeytyspainanne -esimerkkejä

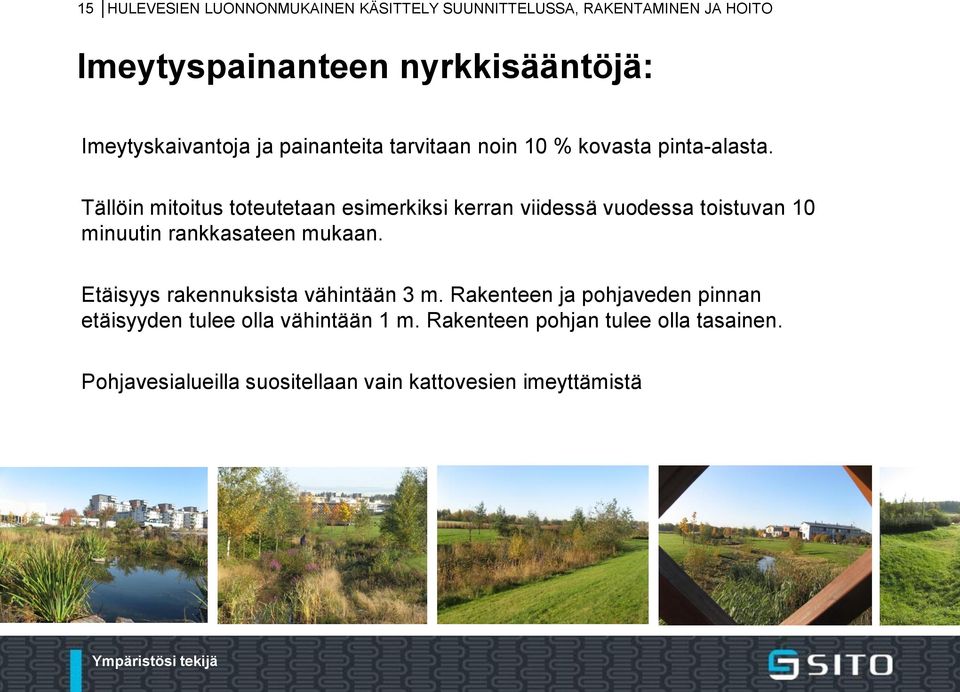

15 15 HULEVESIEN LUONNONMUKAINEN KÄSITTELY SUUNNITTELUSSA, RAKENTAMINEN JA HOITO Imeytyspainanteen nyrkkisääntöjä: Imeytyskaivantoja ja painanteita tarvitaan noin 10 % kovasta pinta-alasta. Tällöin mitoitus toteutetaan esimerkiksi kerran viidessä vuodessa toistuvan 10 minuutin rankkasateen mukaan. Etäisyys rakennuksista vähintään 3 m. Rakenteen ja pohjaveden pinnan etäisyyden tulee olla vähintään 1 m. Rakenteen pohjan tulee olla tasainen. Pohjavesialueilla suositellaan vain kattovesien imeyttämistä

16 16 HULEVESIEN LUONNONMUKAINEN KÄSITTELY SUUNNITTELUSSA, RAKENTAMINEN JA HOITO Imeytyspainanteesta suodatuspainanteeksi

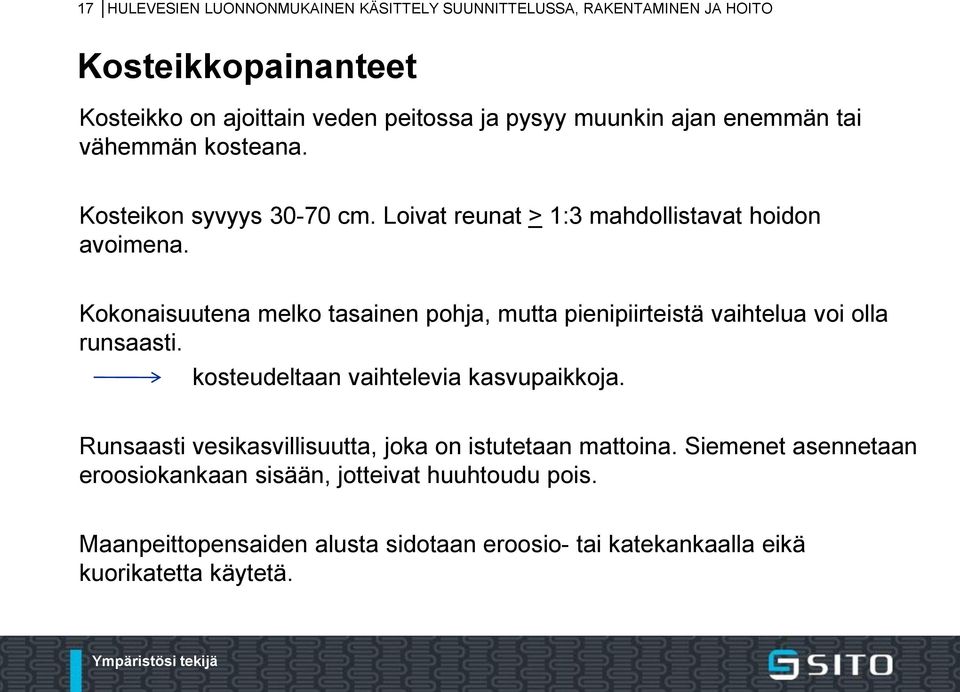

17 17 HULEVESIEN LUONNONMUKAINEN KÄSITTELY SUUNNITTELUSSA, RAKENTAMINEN JA HOITO Kosteikkopainanteet Kosteikko on ajoittain veden peitossa ja pysyy muunkin ajan enemmän tai vähemmän kosteana. Kosteikon syvyys cm. Loivat reunat > 1:3 mahdollistavat hoidon avoimena. Kokonaisuutena melko tasainen pohja, mutta pienipiirteistä vaihtelua voi olla runsaasti. kosteudeltaan vaihtelevia kasvupaikkoja. Runsaasti vesikasvillisuutta, joka on istutetaan mattoina. Siemenet asennetaan eroosiokankaan sisään, jotteivat huuhtoudu pois. Maanpeittopensaiden alusta sidotaan eroosio- tai katekankaalla eikä kuorikatetta käytetä.

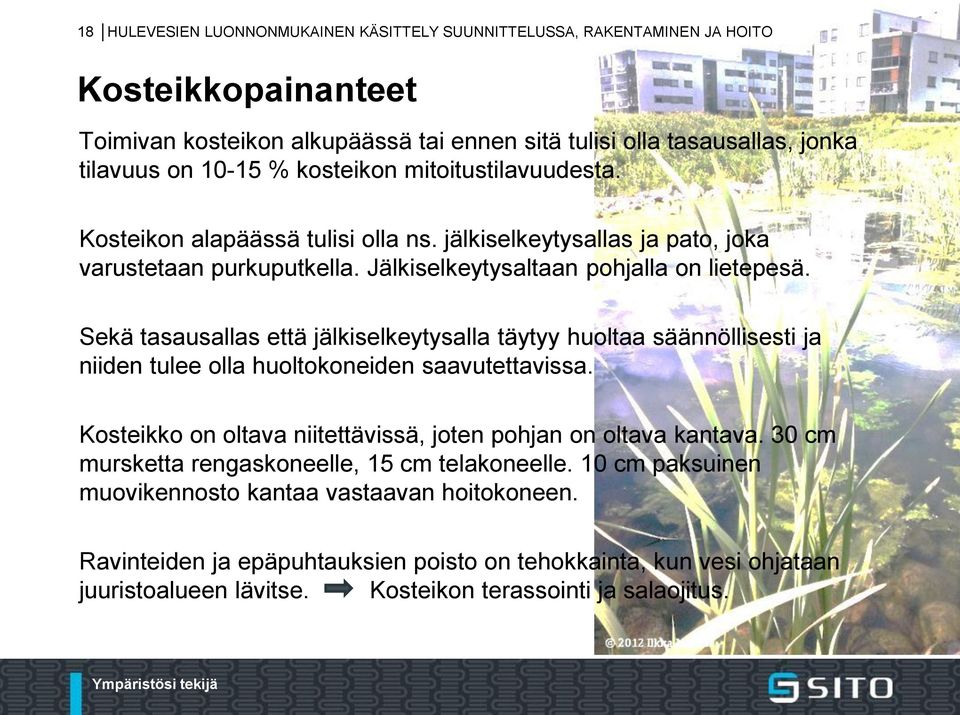

18 18 HULEVESIEN LUONNONMUKAINEN KÄSITTELY SUUNNITTELUSSA, RAKENTAMINEN JA HOITO Kosteikkopainanteet Toimivan kosteikon alkupäässä tai ennen sitä tulisi olla tasausallas, jonka tilavuus on % kosteikon mitoitustilavuudesta. Kosteikon alapäässä tulisi olla ns. jälkiselkeytysallas ja pato, joka varustetaan purkuputkella. Jälkiselkeytysaltaan pohjalla on lietepesä. Sekä tasausallas että jälkiselkeytysalla täytyy huoltaa säännöllisesti ja niiden tulee olla huoltokoneiden saavutettavissa. Kosteikko on oltava niitettävissä, joten pohjan on oltava kantava. 30 cm mursketta rengaskoneelle, 15 cm telakoneelle. 10 cm paksuinen muovikennosto kantaa vastaavan hoitokoneen. Ravinteiden ja epäpuhtauksien poisto on tehokkainta, kun vesi ohjataan juuristoalueen lävitse. Kosteikon terassointi ja salaojitus.

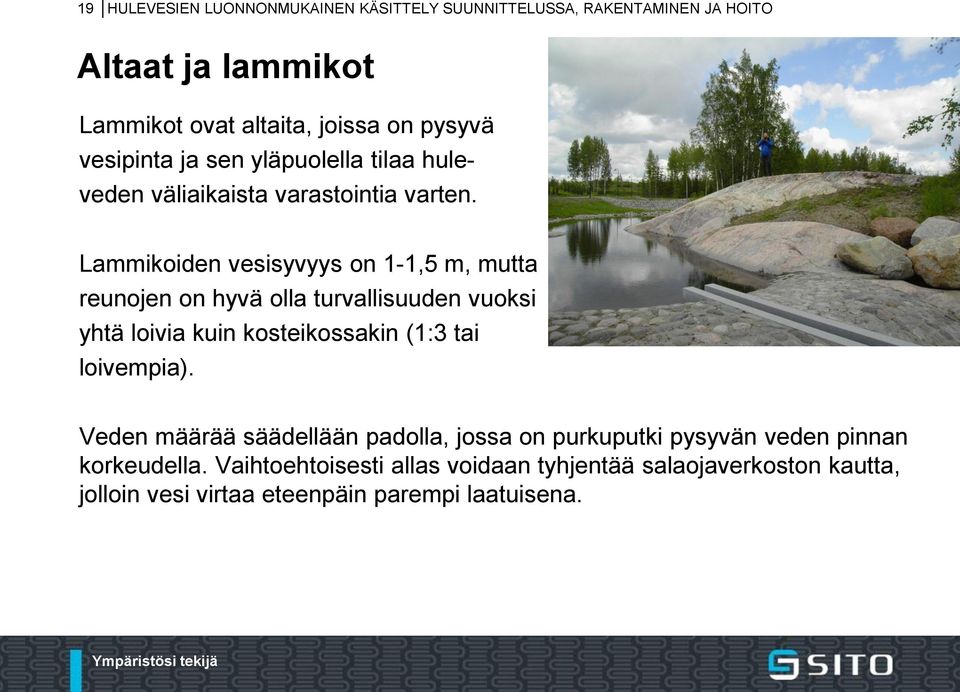

19 19 HULEVESIEN LUONNONMUKAINEN KÄSITTELY SUUNNITTELUSSA, RAKENTAMINEN JA HOITO Altaat ja lammikot Lammikot ovat altaita, joissa on pysyvä vesipinta ja sen yläpuolella tilaa huleveden väliaikaista varastointia varten. Lammikoiden vesisyvyys on 1-1,5 m, mutta reunojen on hyvä olla turvallisuuden vuoksi yhtä loivia kuin kosteikossakin (1:3 tai loivempia). Veden määrää säädellään padolla, jossa on purkuputki pysyvän veden pinnan korkeudella. Vaihtoehtoisesti allas voidaan tyhjentää salaojaverkoston kautta, jolloin vesi virtaa eteenpäin parempi laatuisena.

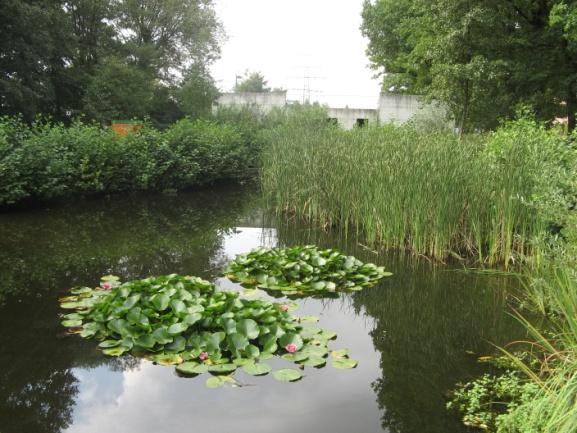

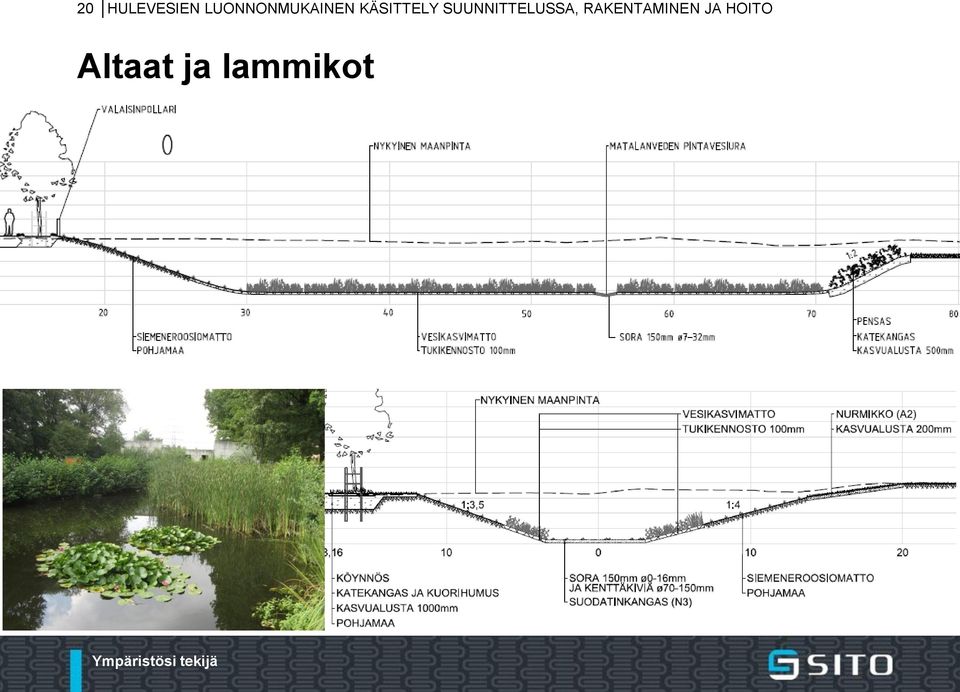

20 20 HULEVESIEN LUONNONMUKAINEN KÄSITTELY SUUNNITTELUSSA, RAKENTAMINEN JA HOITO Altaat ja lammikot

21 21 HULEVESIEN LUONNONMUKAINEN KÄSITTELY SUUNNITTELUSSA, RAKENTAMINEN JA HOITO Maapadot Patoon rakennetaan savimoreenisydän ja se vahvistetaan (puu)ponttiseinällä ja maakivillä tai lohkareilla. Alajuoksu vahvistetaan pulterilla ja muotoillaan vaihtelevaksi suvantojen ja virtauskohtien sarjaksi. Padon ylivuotokohta on syytä vahvistaa kulutusta kestävällä materiaalilla.

22 22 HULEVESIEN LUONNONMUKAINEN KÄSITTELY SUUNNITTELUSSA, RAKENTAMINEN JA HOITO Rakennetut purot Rakennetut purot soveltuvat hyvin hulevesien pääpurkureiteiksi. Mutkaisuudesta ja kasvillisuudesta johtuen virtausvastus on melko suuri, joten viivyttävä vaikutus on merkittävä puhdistavan kasvillisuuden lisäksi. Purkuaukot rakennettavat kestäviksi.

23 23 HULEVESIEN LUONNONMUKAINEN KÄSITTELY SUUNNITTELUSSA, RAKENTAMINEN JA HOITO Rakennetut purot SIEMENEROOSIOMATTO

24 24 HULEVESIEN LUONNONMUKAINEN KÄSITTELY SUUNNITTELUSSA, RAKENTAMINEN JA HOITO Kourut Kaupunkimaisessa ympäristössä käytetään lisäksi kouruja ja pienimuotoisia kanavia hulevesien johtamiseen. Luonnonkiviset ja betoniset kourulaatat soveltuvat hyvin pienten vesimäärien kuljettamiseen. Veden virtausnopeutta voidaan tarvittaessa hidastaa.

25 25 HULEVESIEN LUONNONMUKAINEN KÄSITTELY SUUNNITTELUSSA, RAKENTAMINEN JA HOITO Kanavat Kaupunkimaisissa ympäristöissä edellytetään usein korkealaatuisia ratkaisuja. Augustinborg, Malmö

26 26 HULEVESIEN LUONNONMUKAINEN KÄSITTELY SUUNNITTELUSSA, RAKENTAMINEN JA HOITO Kanavan ja kosteikon yhdistelmä Reikälekanavassa on yhdistetty nerokkaasti kosteikko ja kanava sekä ylivuodon mahdollisuus kumpaankin suuntaan (Augustinborg, Malmö).

27 27 HULEVESIEN LUONNONMUKAINEN KÄSITTELY SUUNNITTELUSSA, RAKENTAMINEN JA HOITO Sadevesikasetit Kehitetty sadeveden viivyttämistä varten. Materiaalina polypropyleeni. Käytetään esimerkiksi asfalttirakenteen alla. Soveltuu myös urheilualueille. Vesi johdetaan kasetteihin sadevesikaivojen kautta. Kasetit voidaan asentaa vierekkäin, peräkkäin tai päällekkäin, mikä mahdollistaa maaston muotoilun. Kasettien tukkeutuminen estetään ympäröimällä ne suodatinkankaalla. Reunat limitetään. Yhdistetään tarvittaessa öljyn- ja hiekanerottimiin ja virtausta säätelevään kaivoon. Järjestelmään tulee rakentaa tuuletus. Ylläpito huuhtelemalla säännöllisesti. Liikennekuormitus voi olla enintään 10 tn/m² 0,8 m peitesyvyydellä. Kantava kerros asennettava tarvittaessa myös kasettien alle. Tasaus +10 mm / 4 m. Hyötytilavuus 95 % (vrt. sepelin huokostilavuus n. 45 %). Ei paranna huleveden laatua.

28 28 HULEVESIEN LUONNONMUKAINEN KÄSITTELY SUUNNITTELUSSA, RAKENTAMINEN JA HOITO Lähteet ja kuvat Berliinin kaupunki, Saksa. Portlandin kaupunki, Oregon. Ramboll Finland Oy, Ulla Loukkaanhuhta. Ramboll Finland Oy, Marika Orava. Sito Oy, Ismo Häkkinen. Sito, Antti-Jaakko Koskenniemi. Vantaan kaupunki, Hanna Keskinen. Vantaan kaupunki, Pirjo Sirén. Wavin Labko Oy.
