1 Metsätehon raportti AJONEUVOYHDISTELMIEN KÄÄNTYVYYS METSÄTEIDEN KÄÄNTYMISPAIKOILLA JA LIITTYMISSÄ Juho Linna Markus Strandström ISSN (Verkkojulkaisu) METSÄTEHO OY Vernissakatu Vantaa

2 AJONEUVOYHDISTELMIEN KÄÄNTYVYYS METSÄTEIDEN KÄÄNTYMISPAIKOILLA JA LIITTYMISSÄ Juho Linna, Oulun yliopisto Markus Strandström, Metsäteho Oy Metsätehon raportti ISSN (Verkkojulkaisu) Metsäteho Oy

3 ALKUSANAT Tämä raportti perustuu Oulun yliopiston Metsäteho Oy:lle tilaustyönä tekemään raporttiin Ajoneuvoyhdistelmien kääntyvyys metsäteiden kääntymispaikoilla ja liittymissä (Linna 2017). Tilaustyössä selvitettiin teoreettisin laskelmin Metsätehon Metsätieohjeiston (2001) kääntymispaikkojen ja liittymien mitoitusten riittävyyttä erilaisille ajoneuvoyhdistelmille. Metsätieohjeiston kääntymispaikkojen ja liittymien mitoitukset on uudistettu pääsääntöisesti tämän raportin muutosesitysten mukaisesti. Kääntöympyröiden 1 ja 2 kohdalla on valittu muutosesitysvaihtoehto, jossa ympyröiden säteitä kasvatetaan yhdellä metrillä, sen sijaan että tasattaisiin ympyrän keskelle jäävä alue. Raportin pohjalta tehdyssä Metsätehon tuloskalvosarjassa 1/2019 Ajoneuvoyhdistelmien kääntyvyys metsäteiden kääntymispaikoilla ja liittymissä (Strandström 2019) esitetään tiiviisti tilaustyön keskeiset tulokset ja raporttia yksityiskohtaisemmat perusteet uusille mitoituksille. Metsätehon raportti

4 SISÄLLYS ALKUSANAT...2 TIIVISTELMÄ RAPORTIN SISÄLTÖ JA RAKENNE TARKASTELTAVAT AJONEUVOYHDISTELMÄT /64 TN TN 3-AKSELINEN TN TAKAOHJAAVA TN ETUOHJAAVA TN TN HCT TN 2+2 HAKEAUTO TN 2+2 HAKEAUTO KÄÄNTYMISPAIKAT JA LIITTYMÄT KÄÄNTYMISPAIKKA KÄÄNTYMISPAIKKA KÄÄNTYMISPAIKKA KÄÄNTYMISPAIKKA LIITTYMÄ K LIITTYMÄ K LIITTYMÄT K2-K YHDISTELMIEN KÄÄNTYVYYS KÄÄNTYMISPAIKKA KÄÄNTYMISPAIKKA KÄÄNTYMISPAIKKA KÄÄNTYMISPAIKKA LIITTYMÄ K LIITTYMÄ K LIITTYMÄT K2 K TULOSTEN YHTEENVETO JA MITOITUSTEN MUUTOSESITYKSET KÄÄNTYMISPAIKKA KÄÄNTYMISPAIKKA KÄÄNTYMISPAIKKA KÄÄNTYMISPAIKKA LIITTYMÄ K LIITTYMÄ K LIITTYMÄT K2 K VETOAUTOJEN KÄÄNTYVYYDET LÄHDELUETTELO LIITTEET Metsätehon raportti

5 TIIVISTELMÄ Tutkimuksessa selvitettiin Metsäteho Oy:n tilauksesta Metsätieohjeiston kääntymispaikkojen ja liittymien mitoitusten riittävyyttä nykyisille ajoneuvoyhdistelmille. Nykyinen ohjeisto (2001) on laadittu ennen voimaan tullutta asetusta, jonka myötä ajoneuvoyhdistelmien mitat ja massat ovat nousseet huomattavasti. Toistaiseksi on ollut epäselvää, ovatko kääntymispaikkojen ja liittymien mitoitukset todella liian niukat, vai missä määrin kyse on siitä, että niitä ei ole alun alkaenkaan rakennettu nykyisen normin mukaisesti. Tutkimuksessa tarkasteltiin teoreettisin laskelmin kahdeksan ajoneuvoyhdistelmän kääntyvyyttä metsäteiden kääntymispaikoilla ja liittymissä. Laskelmat tehtiin TrailerWIN- sekä CATIAV5Rohjelmilla. Tutkimuksen tuloksia hyödynnetään Metsätieohjeiston uudistamisen yhteydessä, kun kääntymispaikkojen ja liittymien mitoituksia arvioidaan uudelleen. Tutkimustulokset osoittivat, että kääntymispaikkojen ja liittymien nykyiset mitoitukset ovat, kääntöympyröitä lukuun ottamatta, teoriassa riittäviä kaikille tarkastelluille ajoneuvoyhdistelmille. Ainoastaan hakeyhdistelmät oikaisevat kääntöympyröissä Metsätieohjeiston mitoituksen mukaisen sisäkaarteen sisäpuolelle. Kääntymispaikoilla 3 ja 4 peruuttamiseen varattu tila on kuljettajilta saadun palautteen mukaan usein liian lyhyt, jotta yhdistelmän saisi suoraksi. Käytännössä kääntymispaikkojen ja liittymien mitoitukset voivat kuitenkin olla ahtaita aiempaa isommille ajoneuvoyhdistelmille, koska niiden tilantarve on perinteistä 60/64-tonnista puutavarayhdistelmää suurempi. Kääntymispaikka- ja liittymäkohtaiset mitoitusten muutosesitykset on laadittu teoreettisten laskelmien ja asiantuntija-arvioiden perusteella. Asiasanat: metsätieohjeisto, metsätie, kääntyvyys, ajoneuvoyhdistelmä Metsätehon raportti

6 1 RAPORTIN SISÄLTÖ JA RAKENNE Tämän tutkimuksen tavoitteena oli selvittää Metsäteho Oy:n Metsätieohjeiston kääntymispaikkojen ja liittymien mitoitusten riittävyyttä nykyisille ajoneuvoyhdistelmille. Työn tilaajana oli Metsäteho Oy ja laskelmat teki Oulun yliopisto. Voimassa oleva Metsätieohjeisto on valmistunut vuonna Tuolloin vallitsevina olivat 60/64- tonniset 3+4-akseliset puutavarayhdistelmät. Vuonna 2013 voimaan tulleen asetuksen (Vna 407/2013, ) myötä ajoneuvoyhdistelmien mitat ja massat ovat nousseet 76-tonniset 9-akseliset ajoneuvoyhdistelmät ovat yleistyneet nopeasti, ja kokeiluluvin turvin liikenteessä on niitäkin isompia HCT-yhdistelmiä (High Capacity Transport). Kuljettajilta saadun palautteen perusteella metsäteiden kääntymispaikkojen ja liittymien mitoitukset eivät ole välttämättä ainakaan kaikilta osin riittäviä uudelle kalustolle. Toistaiseksi on kuitenkin ollut epäselvää, ovatko niiden mitoitukset todella liian niukat, vai missä määrin kyse on siitä, että kääntymispaikkoja ja liittymiä ei ole alun alkaenkaan rakennettu nykyisen normin mukaisesti. Tässä tutkimuksessa tarkasteltiin teoreettisin laskelmin kahdeksan ajoneuvoyhdistelmän kääntyvyyttä metsäteiden kääntymispaikoilla ja liittymissä sekä verrattiin niitä voimassa olevan Metsätieohjeiston mitoituksiin. Mukana on myös perinteinen 60/64 tonnin puutavarayhdistelmä. Laskelmat tehtiin TrailerWIN- sekä CATIAV5R-ohjelmilla. Kaikki tarkastelut tehtiin jäljitellen kuormatulla yhdistelmällä ajoa, ajoneuvon akselit alhaalla, jotta saadaan käsitys huonoimman kääntyvyyden mukaisesta tilanteesta. Tutkimuksen tuloksia hyödynnetään Metsätieohjeiston uudistamisen yhteydessä, kun kääntymispaikkojen ja liittymien mitoituksia arvioidaan uudelleen. Raportissa on neljä päälukua. Luvussa 2 esitetään tarkasteltavat ajoneuvoyhdistelmät sekä niiden keskeisimmät kääntyvyyteen vaikuttavat mitat. Luvussa 3 esitetään tarkasteltavat kääntymispaikat ja liittymät. Luvussa 4 esitetään simulointien tulokset. Luvussa 5 esitetään tuloksien yhteenveto ja mitoitusten muutosesitykset. Metsätehon raportti

7 2 TARKASTELTAVAT AJONEUVOYHDISTELMÄT Tässä luvussa esitetään tarkasteltavat ajoneuvoyhdistelmät sekä keskeisimmät niiden kääntyvyyteen vaikuttavat mitat. Yhdistelmän kääntyvyyteen vaikuttavat erityisesti vetoauton ja perävaunun akseliväli, vetokytkimen paikka sekä vetoaisan a-mitta. Lyhyt akseliväli ja vetoaisan a- mitta parantavat yhdistelmän kääntyvyyttä. Kääntyvyys on myös sitä parempi mitä suurempi on vetokytkimen etäisyys telin painopisteestä. Tarkasteltavat yhdistelmät: 1. 60/64 tonnin puutavarayhdistelmä, 3+4 akselia, vetoauto 6x4 (60/64 tn) tonnin puutavarayhdistelmä, 3+5 akselia, vetoauto 6x4 (68 tn 3-akselinen) tonnin puutavarayhdistelmä, 4+5 akselia, vetoauto 8x4*4 (76 tn takaohjaava) tonnin puutavarayhdistelmä, 4+5 akselia, vetoauto 8x4/4 (76 tn etuohjaava) tonnin puutavarayhdistelmä, 4+5 akselia, vetoauto 8x4 (76 tn 2+2) tonnin puutavarayhdistelmä, 5+5 akselia, vetoauto 10x4*6 (84 tn HCT) tonnin hakeyhdistelmä, 4+4 akselia, vetoauto 8x4 (68 tn 2+2 hakeauto) tonnin hakeyhdistelmä, 4+5 akselia, vetoauto 8x4 (76 tn 2+2 hakeauto) Raportin otsikoissa yhdistelmästä käytetään suluissa olevaa lyhyttä nimeä. Yhdistelmien 2 5 tarkastelut tehtiin tulosten vertailukelpoisuuden parantamiseksi, samanlaisella vakioidulla perävaunulla. Yhdistelmissä 7 ja 8 sitä vastoin käytettiin vakioitua vetoautoa. Kuva 1. Ajoneuvoyhdistelmien kääntyvyyteen vaikuttavien mittojen mittauskohdat. Esimerkkinä kuvassa 1 etuohjaavalla telillä varustettu 76-tonninen yhdistelmä. 1. Vetoauton akseliväli. Mitta etuakselista takatelin vetävien akselien painopisteeseen. 2. Vetokytkimen paikka. Mitta takatelin vetävien akselien painopisteestä vetotappiin. 3. Vetoaisan a-mitta. Mitta vetoaisan lenkistä perävaunun etutelin painopisteeseen. 4. Perävaunun akseliväli. Mitta etutelin painopisteestä takatelin painopisteeseen. Metsätehon raportti

8 Taulukko 1. Ajoneuvoyhdistelmien kääntyvyyteen vaikuttavat mitat millimetreinä. Yhdistelmä Akseliväli Vetokytkimen paikka Vetoaisan a-mitta Perävaunun akseliväli 1. 60/64 tn tn 3akselinen 5577, tn takaohjaava tn etuohjaava tn tn HCT 6222,5 3736, tn 2+2 hakeauto tn 2+2 hakeauto /64 tn Yhdistelmä koostuu 3-akselisesta vetoautosta ja 4-akselisesta täysperävaunusta. Kyseinen yhdistelmätyyppi oli vallitseva nykyisen Metsätieohjeiston valmistuessa vuonna 2001 (Metsätieohjeisto, Metsäteho Oy). Yhdistelmän mittapiirros esitetään liitteessä 1 ja keskeisimmät sen kääntyvyyteen vaikuttavat mitat taulukossa tn 3-akselinen Yhdistelmä koostuu 3-akselisesta vetoautosta ja 5-akselisesta täysperävaunusta. Yhdistelmän mittapiirros esitetään liitteessä 1 ja keskeisimmät sen kääntyvyyteen vaikuttavat mitat taulukossa 1. Vetoauton pieni massa verrattuna perävaunuun voi aiheuttaa liukkaalla kelillä käännyttäessä vetoauton perän luistamista tien sisäreunaan tn takaohjaava Yhdistelmä koostuu 4-akselisesta vetoautosta ja 5-akselisesta täysperävaunusta. Vetoauton viimeinen akseli on ohjaava. Yhdistelmän mittapiirros esitetään liitteessä 1 ja sen kääntyvyyteen vaikuttavat mitat taulukossa 1. Tällä vetoautolla saavutetaan hyvä kääntyvyys myös kuormattuna, koska kääntyvyyteen vaikuttava akseliväli on lyhyt ja vetokytkin sijaitsee kaukana takatelin kääntymispisteestä. Vetoauton takaohjaava teli voi kuitenkin heikentää jonkin verran yhdistelmän liikkuvuutta liukkaissa olosuhteissa kuormaamattomana. Varsinkin jyrkästi nouseva mäen alku voi Metsätehon raportti

9 keventää takaohjaavan telin takia painoa vetäviltä pyöriltä ja aiheuttaa hetkellistä pidon heikkenemistä. Lisäksi viimeisen akselin keventäminen huonontaa etuakselin ohjauspitoa, joka on usein tärkeä tekijä ajoneuvon kääntämisessä ahtaassa paikassa tn etuohjaava Yhdistelmä koostuu 4-akselisesta vetoautosta ja 5-akselisesta täysperävaunusta. Vetoauton takatelin ensimmäinen akseli on ohjaava. Yhdistelmän mittapiirros esitetään liitteessä 1 ja keskeisimmät sen kääntyvyyteen vaikuttavat mitat taulukossa 1. Tällä vetoautolla saavutetaan hyvä vetopito sekä tyhjänä että kuormattuna. Yhdistelmän kääntyvyys kuormattuna on hieman huonompi kuin takaohjaavalla telillä varustetun kuormatun yhdistelmän kääntyvyys tn 2+2 Yhdistelmä koostuu 4-akselisesta vetoautosta ja 5-akselisesta täysperävaunusta. Vetoauton toinen etuakseli on ohjaava. Yhdistelmän mittapiirros esitetään liitteessä 1 ja keskeisimmät sen kääntyvyyteen vaikuttavat mitat taulukossa 1. Tällä vetoautolla saavutetaan hyvä vetopito sekä tyhjänä että kuormattuna. Yhdistelmän kääntyvyys kuormattuna on hieman huonompi kuin takaohjaavalla telillä varustetun kuormatun yhdistelmän kääntyvyys, mutta kahden etuakselin rakenne mahdollistaa ensimmäisen akselin ajamisen osittain tyhjän päälle. Tällä saavutetaan tietyissä tilanteissa huomattava etu. Vetoauton taka-akseliston ylikuormitus on todennäköisempää nosturin kanssa ajettaessa tn HCT Yhdistelmä koostuu 5-akselisesta vetoautosta ja 5-akselisesta täysperävaunusta. Vetoauton toinen ja viides akseli ovat ohjaavia. Yhdistelmä on erikoisluvalla liikkuva HCT-yhdistelmä. Yhdistelmän mittapiirros esitetään liitteessä 1 ja keskeisimmät sen kääntyvyyteen vaikuttavat mitat taulukossa 1. Vetoautolla saavutetaan hyvä veto- ja ohjauspito kaikissa olosuhteissa. Se on tässä yhdistelmässä erikoispitkä, mikä huonontaa kääntyvyyttä tiukoissa mutkissa. Laskelmat on tehty perävaunun vetoaisan ollessa pitkänä. Vetoaisaa voidaan lyhentää 800 mm tyhjänä ajettaessa tai kuormattuna ilman nosturia. Yhdistelmän kokonaiskääntyvyys on monissa tilanteissa suhteellisen hyvä, koska vetokytkimen paikka on kaukana takatelin vetävien akselien painopisteestä ja perävaunun akseliväli on suhteellisen lyhyt. Kuormattuna yhdistelmän vetoauton massa on perävaunun massaan verrattuna niin suuri, että käännyttäessä liukkaissa olosuhteissa vetoauton luistaminen tai puskeminen on erittäin vähäistä tn 2+2 hakeauto Yhdistelmä koostuu 4-akselisesta vetoautosta ja 4-akselisesta täysperävaunusta. Vetoauton toinen etuakseli on ohjaava. Yhdistelmän mittapiirros esitetään liitteessä 1 ja keskeisimmät sen kääntyvyyteen vaikuttavat mitat taulukossa 1. Yhdistelmän kääntyvyys on käytännössä sama kuin kahdella etuakselilla varustetun 76-tonnisen hakeyhdistelmän, koska niiden vetoaisan a-mitassa sekä perävaunun akselivälissä ei ole merkittävää eroa. Metsätehon raportti

10 tn 2+2 hakeauto Yhdistelmä koostuu 4-akselisesta vetoautosta ja 5-akselisesta täysperävaunusta. Vetoauton toinen etuakseli on ohjaava. Yhdistelmän mittapiirros esitetään liitteessä 1 ja keskeisimmät sen kääntyvyyteen vaikuttavat mitat taulukossa 1. Yhdistelmän kääntyvyys on puutavarayhdistelmiä huonompi. Tämä johtuu pidemmästä perävaunun akselivälistä ja siitä, että vetokytkimen paikka on suhteellisen lähellä vetoauton takatelin painopistettä. Metsätehon raportti

11 3 KÄÄNTYMISPAIKAT JA LIITTYMÄT Kääntymispaikat ja liittymät mallinnettiin simulointia varten CATIAV5R-ohjelmalla. Tarkasteltavien kääntymispaikkojen ja liittymien mitoitukset olivat Metsätieohjeiston liiteosan mukaisia (Metsätieohjeisto liiteosa s. 7, 12, 13). Malleihin jätettiin hahmottamista helpottavia apuviivoja sekä kaaria. 3.1 Kääntymispaikka 1 Kääntymispaikka 1 simuloitiin vastaamaan kaarreajoa ulkosäteellä 15 metriä, jossa käännytään 270 astetta. Kuvassa 2 esitetään kääntymispaikan 1 ohjeiston mukainen geometria. Kääntymispaikan sisäkaaren säde on 8 metriä. Kääntymispaikan kriittinen tilantarve on sisäkaaren reunassa. Ajoneuvoyhdistelmän saapumista kääntymispaikalle tai sieltä poistumista ei ole tarpeen tarkastella. Kuva 2. Kääntymispaikan 1 geometria. Metsätehon raportti

12 3.2 Kääntymispaikka 2 Kääntymispaikka 2 mallinnettiin vastaamaan kaarreajoa ulkosäteellä 13 metriä, jossa käännytään noin 207 astetta. Kuvassa 3 esitetään kääntymispaikan 2 ohjeiston mukainen geometria. Kääntymispaikan kriittinen tilantarve on sisäkaaren reunassa. Kuva 3. Kääntymispaikan 2 geometria. Metsätehon raportti

13 3.3 Kääntymispaikka 3 Kuvassa 4 esitetään kääntymispaikan 3 ohjeiston mukainen geometria. Tarkalleen vastaavan piirustuksen tekeminen liittymästä ei ollut mahdollista. Kuvassa näkyvien oranssien viivojen mitta sekä paikoitus jouduttiin arvioimaan. Myös 10 asteen kulma arvioitiin ohjeistosta. Kääntymispaikalla ajaminen tapahtuu niin, että yhdistelmä saapuu kääntymispaikalle alhaalta päin ja ajaa keula edellä yläpuolisen taskun perälle. Tästä yhdistelmä peruuttaa vasemmalle takaviistoon melkein 90 asteen käännöksen taskun perälle. Yhdistelmä lähtee kääntöpaikalta pois takaisin alaspäin, jolloin lähtiessä sen on käännyttävä 90 asteen käännös alaspäin. Kääntymispaikan 3 kriittinen tilantarve on 90 asteen käännöksessä sisäkaaren reunan loppuvaiheessa. Kuva 4. Kääntymispaikan 3 geometria. Metsätehon raportti

14 3.4 Kääntymispaikka 4 Kuvassa 5 esitetään kääntymispaikan 4 ohjeiston mukainen geometria. Kääntymispaikan yhteydessä on kohtaamispaikka. Kuva 5. Kääntymispaikan 4 geometria. Metsätehon raportti

15 3.5 Liittymä K5 Kuvassa 6 esitetään liittymän K5 ohjeiston mukainen geometria. Liittymän kääntymiskulma on 90 astetta. Kuva 6. Liittymän K5 geometria. Metsätehon raportti

16 3.6 Liittymä K1 Kuvassa 7 esitetään liittymän K1 ohjeiston mukainen geometria. Liittymän kääntymiskulma on 108 astetta. Kuva 7. Liittymän K1 geometria. 3.7 Liittymät K2-K4 Kuvissa 8 10 esitetään liittymien K2 K4 ohjeiston mukaiset piirrokset. Kuva 8. Liittymän K2 geometria. Metsätehon raportti

17 Kuva 9. Liittymän K3 geometria. Kuva 10. Liittymän K4 geometria. Metsätehon raportti

18 4 YHDISTELMIEN KÄÄNTYVYYS Ajoneuvoyhdistelmien kääntymistä metsäteiden kääntymispaikoilla ja liittymissä simuloitiin TrailerWIN-ohjelmalla. Simuloinnit tehtiin, CATIAV5R-ohjelman avulla mallinnetuilla kääntymispaikoilla ja liittymissä, mahdollisimman todenmukaisia ajotilanteita jäljitellen. Simuloinnit kääntymispaikoilla 1 3 vastaavat hyvin todellisuutta. Kääntymispaikassa 4 sekä liittymissä K1 K5 joitakin mittoja jouduttiin arvioimaan, joten niiden tuloksissa on teoreettinen virheen mahdollisuus. Kääntymispaikan 4 tulokset ovat kuitenkin niin hyvät, että vähäisellä virheellä ei ole käytännössä vaikutusta tuloksiin. Simulointitulosten yhteydessä esiintyvä termi sisämarginaali tarkoittaa ajoneuvoyhdistelmän sisäkääntösäteen ja kääntymispaikan sisäkaarresäteen erotusta. Sisäkääntösäde on pienin etäisyys simuloinnissa ajetun kaaren keskipisteestä ajoneuvoyhdistelmän sisimmän renkaan ulkoreunaan. Negatiivinen marginaali tarkoittaa sitä, että yhdistelmä oikaisee sisäkaarteen sisäpuolelle Metsätieohjeiston mitoituksen mukaisen kaarteen ulkoreunaa seuratessaan. Yhdistelmä ei toisin sanoen mahdu kääntymään mitoituksen mukaisessa tilassa. Luvun 5 tulosten yhteenveto ja mitoitusten muutosesitykset alussa selitetään muita tulosten tulkintaan liittyviä termejä, mm. max sisäkaarresäde ja min sisäkaarresäde. Sisämarginaalin lisäksi vertailu 60/64-tonnisen yhdistelmän simulointituloksiin antaa hyödyllistä tietoa kunkin yhdistelmän tilantarpeesta. Edellä mainittu yhdistelmä oli vallitseva yhdistelmätyyppi nykyisen Metsätieohjeiston valmistuessa. 4.1 Kääntymispaikka /64 tn Kuva /64-tonnisen yhdistelmän kääntyminen kääntymispaikassa 1. Sisämarginaalin laskenta: mm mm = 919 mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin 0,9 metriä. Metsätehon raportti

19 tn 3-akselinen Kuva tonnisen 3+5-akselisen yhdistelmän kääntyminen kääntymispaikassa 1. Sisämarginaalin laskenta: mm mm = 493 mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin 0,5 metriä. Metsätehon raportti

20 tn takaohjaava Kuva 13. Takaohjaavalla telillä varustetun 76-tonnisen yhdistelmän kääntyminen kääntymispaikassa 1. Sisämarginaalin laskenta: mm mm = 722 mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin 0,7 metriä. Metsätehon raportti

21 tn etuohjaava Kuva 14. Etuohjaavalla telillä varustetun 76-tonnisen yhdistelmän kääntyminen kääntymispaikassa 1. Sisämarginaalin laskenta: mm mm = 456 mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin 0,5 metriä. Metsätehon raportti

22 tn 2+2 Kuva 15. Kahdella etuakselilla varustetun 76-tonnisen yhdistelmän kääntyminen kääntymispaikassa 1. Sisämarginaalin laskenta: mm mm = 515 mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin 0,5 metriä. Metsätehon raportti

23 tn HCT Kuva tonnisen HCT-yhdistelmän kääntyminen kääntymispaikassa 1. Sisämarginaalin laskenta: mm mm = 301 mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin 0,3 metriä. Metsätehon raportti

24 tn 2+2 hakeauto Kuva 17. Kahdella etuakselilla varustetun 68-tonnisen hakeyhdistelmän kääntyminen kääntymispaikassa 1. Sisämarginaalin laskenta: mm mm = 551 mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin -0,6 metriä. Metsätehon raportti

25 tn 2+2 hakeauto Kuva 18. Kahdella etuakselilla varustetun 76-tonnisen hakeyhdistelmän kääntyminen kääntymispaikassa 1. Sisämarginaalin laskenta: mm mm = 583 mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin -0,6 metriä. Metsätehon raportti

26 4.2 Kääntymispaikka /64 tn Kuva /64-tonnisen yhdistelmän kääntyminen kääntymispaikassa 2. Sisämarginaalin laskenta: mm mm = 1189 mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin 1,2 metriä. Metsätehon raportti

27 tn 3-akselinen Kuva tonnisen 3+5-akselisen yhdistelmän kääntyminen kääntymispaikassa 2. Sisämarginaalin laskenta: mm mm = 674 mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin 0,7 metriä. Metsätehon raportti

28 tn takaohjaava Kuva 21. Takaohjaavalla telillä varustetun 76-tonnisen yhdistelmän kääntyminen kääntymispaikassa 2. Sisämarginaalin laskenta: mm mm = 955 mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin 1,0 metriä. Metsätehon raportti

29 tn etuohjaava Kuva 22. Etuohjaavalla telillä varustetun 76-tonnisen yhdistelmän kääntyminen kääntymispaikassa 2. Sisämarginaalin laskenta: mm mm = 638 mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin 0,6 metriä. Metsätehon raportti

30 tn 2+2 Kuva 23. Kahdella etuakselilla varustetun 76-tonnisen yhdistelmän kääntyminen kääntymispaikassa 2. Sisämarginaalin laskenta: mm mm = 695 mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin 0,7 metriä. Metsätehon raportti

31 tn HCT Kuva tonnisen HCT-yhdistelmän kääntyminen kääntymispaikassa 2. Sisämarginaalin laskenta: mm mm = 454 mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin 0,5 metriä. Metsätehon raportti

32 tn 2+2 hakeauto Kuva 25. Kahdella etuakselilla varustetun 68-tonnisen hakeyhdistelmän kääntyminen kääntymispaikassa 2. Sisämarginaalin laskenta: mm mm = 506 mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin -0,5 metriä. Metsätehon raportti

33 tn 2+2 hakeauto Kuva 26. Kahdella etuakselilla varustetun 76-tonnisen hakeyhdistelmän kääntyminen kääntymispaikassa 2. Sisämarginaalin laskenta: mm mm = 540 mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin -0,5 metriä. Metsätehon raportti

34 4.3 Kääntymispaikka 3 Kääntymispaikalla 3 kääntymistä simuloitiin kahdella eri tavalla. Yhdistelmän ajolinja simuloitiin loivasti sekä taittaen kääntyen. Kuvassa 27 esitetään loivan kääntymisen simuloinnin apumitat. Kuvassa 28 esitetään taittaen kääntymisen simuloinnin apumitat, jossa kaari R on simuloinnissa näkyvä kaari R Tien sisäreunoja taittaen simuloinnissa kuvaa katkoviivat kuvassa 28. Kuva 27. Kääntymispaikan 3 loivan käännöksen apumitat. Metsätehon raportti

35 Kuva 28. Kääntymispaikan 3 taittaen käännöksen apumitat. Metsätehon raportti

36 /64 tn Kuva /64-tonnisen yhdistelmän kääntyminen loivasti kääntymispaikassa 3. Sisämarginaalin laskenta: mm mm = mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin 1,1 metriä. Metsätehon raportti

37 Kuva /64-tonnisen yhdistelmän kääntyminen taittaen kääntymispaikassa 3. Sisämarginaalin laskenta: mm mm = 1220 mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin 1,2 metriä. Metsätehon raportti

38 tn 3-akselinen Kuva tonnisen 3+5-akselisen yhdistelmän kääntyminen loivasti kääntymispaikassa 3. Sisämarginaalin laskenta: mm mm mm mm = 903 mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin 0,9 metriä. Metsätehon raportti

39 Kuva tonnisen 3+5-akselisen yhdistelmän kääntyminen taittaen kääntymispaikassa 3. Sisämarginaalin laskenta: mm mm = 1104 mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin 1,1 metriä. Metsätehon raportti

40 tn takaohjaava Kuva 33. Takaohjaavalla telillä varustetun 76-tonnisen yhdistelmän kääntyminen loivasti kääntymispaikassa 3. Sisämarginaalin laskenta: mm mm = 988 mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin 1,0 metriä. Metsätehon raportti

41 Kuva 34. Takaohjaavalla telillä varustetun 76-tonnisen yhdistelmän kääntyminen taittaen kääntymispaikassa 3. Sisämarginaalin laskenta: mm mm = mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin 1,2 metriä. Metsätehon raportti

42 tn etuohjaava Kuva 35. Etuohjaavalla telillä varustetun 76-tonnisen yhdistelmän kääntyminen loivasti kääntymispaikassa 3. Sisämarginaalin laskenta: mm mm = 870 mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin 0,9 metriä. Metsätehon raportti

43 Kuva 36. Etuohjaavalla telillä varustetun 76-tonnisen yhdistelmän kääntyminen taittaen kääntymispaikassa 3. Sisämarginaalin laskenta: mm mm = mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin 1,1 metriä. Metsätehon raportti

44 tn 2+2 Kuva 37. Kahdella etuakselilla varustetun 76-tonnisen yhdistelmän kääntyminen loivasti kääntymispaikassa 3. Sisämarginaalin laskenta: mm mm = 923 mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin 0,9 metriä. Metsätehon raportti

45 Kuva 38. Kahdella etuakselilla varustetun 76-tonnisen yhdistelmän kääntyminen taittaen kääntymispaikassa 3. Sisämarginaalin laskenta: mm mm = mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin 1,1 metriä. Metsätehon raportti

46 tn HCT Kuva tonnisen HCT-yhdistelmän kääntyminen loivasti kääntymispaikassa 3. Sisämarginaalin laskenta: mm mm = 816 mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin 0,8 metriä. Metsätehon raportti

47 Kuva tonnisen HCT-yhdistelmän kääntyminen taittaen kääntymispaikassa 3. Sisämarginaalin laskenta: mm mm = 933 mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin 0,9 metriä. Metsätehon raportti

48 tn 2+2 hakeauto Kuva 41. Kahdella etuakselilla varustetun 68-tonnisen hakeyhdistelmän kääntyminen loivasti kääntymispaikassa 3. Sisämarginaalin laskenta: mm mm = 482 mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin 0,5 metriä. Metsätehon raportti

49 Kuva 42. Kahdella etuakselisella varustetun 68-tonnisen hakeyhdistelmän kääntyminen taittaen kääntymispaikassa 3. Sisämarginaalin laskenta: mm mm = 757 mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin 0,8 metriä. Metsätehon raportti

50 tn 2+2 hakeauto Kuva 43. Kahdella etuakselilla varustetun 76-tonnisen hakeyhdistelmän kääntyminen loivasti kääntymispaikassa 3. Sisämarginaalin laskenta: mm mm = 470 mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin 0,5 metriä. Metsätehon raportti

51 Kuva 44. Kahdella etuakselilla varustetun 76-tonnisen hakeyhdistelmän kääntyminen taittaen kääntymispaikassa 3. Sisämarginaalin laskenta: mm mm = 745 mm Kääntymisessä jäävä teoreettinen sisämarginaali on noin 0,7 metriä. Metsätehon raportti

52 4.4 Kääntymispaikka 4 Kääntymispaikan 4 simuloinnissa yhdistelmä lähtee liikkeelle peruutettavan taskun keskeltä ja kääntyy jyrkästi. Vetoauton sisemmän etupyörän maksimikääntymänä käytettiin 40 astetta. Tällä varmistetaan se, että kääntyvyys on realistinen olosuhteista riippumatta. Yhdistelmä ajaa siten, että se kääntyy jyrkästi tien keskeltä ulkoreunaan. Ajoneuvon peruuttaessa taskuun tilantarve on sama. Ajoradan leveys mallinnuksessa on mm, jolloin mm leveä yhdistelmä lähtee sen reunasta. Tämä tarkoittaa sitä, että yhdistelmä on 5 metriä leveän ajoradan keskellä. Yhdistelmä kääntyy mm leveän tien ulkoreunaan. Alla on kuva (kuva 45), joka selkeyttää simuloinnin tuloksien tarkastelua. Kuvassa kaari R on simuloinnissa näkyvä mitta R Lisäksi kuvaan on piirretty sisämarginaalin tarkastelupaikka, joka on 22 astetta pystytasosta saman keskisellä kaarella kuin R Paikka on arvioitu paikka yhdistelmän 8 simuloinnista, koska sen kääntyvyys on heikoin tällä kääntymispaikalla. Tästä paikasta on laskettu sisämarginaali tienreunaan kohtisuoraan kaarien keskipistettä. Kuva 45. Kääntymispaikan 4 apumitat mallinnuksen tuloksien tarkasteluun. Metsätehon raportti

53 /64 tn Kuva /64-tonnisen yhdistelmän kääntyminen kääntymispaikassa 4. Sisäkääntösäde: mm. Kuva /64-tonnisen yhdistelmän sisämarginaali kääntymispaikassa 4. Sisämarginaali: mm 1,9 metriä. Metsätehon raportti

54 tn 3-akselinen Kuva tonnisen 3+5-akselisen yhdistelmän kääntyminen kääntymispaikassa 4. Sisäkääntösäde: mm. Kuva tonnisen 3+5-akselisen yhdistelmän sisämarginaali kääntymispaikassa 4. Sisämarginaali: mm 1,6 metriä. Metsätehon raportti

55 tn takaohjaava Kuva 50. Takaohjaavalla telillä varustetun 76-tonnisen yhdistelmän kääntyminen kääntymispaikassa 4. Sisäkääntösäde: mm. Kuva 51. Takaohjaavalla telillä varustetun 76-tonnisen yhdistelmän sisämarginaali kääntymispaikassa 4.Sisämarginaali: mm 1,8 metriä. Metsätehon raportti

56 tn etuohjaava Kuva 52. Etuohjaavalla telillä varustetun 76-tonnisen yhdistelmän kääntyminen kääntymispaikassa 4. Sisäkääntösäde: mm. Kuva 53. Etuohjaavalla telillä varustetun 76-tonnisen yhdistelmän sisämarginaali kääntymispaikassa 4. Sisämarginaali: mm 1,6 metriä. Metsätehon raportti

57 tn 2+2 Kuva 54. Kahdella etuakselilla varustetun 76-tonnisen yhdistelmän kääntyminen kääntymispaikassa 4. Sisäkääntösäde: mm. Kuva 55. Kahdella etuakselilla varustetun 76-tonnisen yhdistelmän sisämarginaali kääntymispaikassa 4.Sisämarginaali: mm 1,7 metriä. Metsätehon raportti

58 tn HCT Kuva tonnisen HCT-yhdistelmän kääntyminen kääntymispaikassa 4. Sisäkääntösäde: mm. Kuva tonnisen HCT-yhdistelmän sisämarginaali kääntymispaikassa 4. Sisämarginaali: mm 1,3 metriä. Metsätehon raportti

59 tn 2+2 hakeauto Kuva 58. Kahdella etuakselilla varustetun 68-tonnisen hakeyhdistelmän kääntyminen kääntymispaikassa 4. Sisäkääntösäde: mm. Kuva 59. Kahdella etuakselilla varustetun 68-tonnisen hakeyhdistelmän sisämarginaali kääntymispaikassa 4. Sisämarginaali: mm 1,0 metriä. Metsätehon raportti

60 tn 2+2 hakeauto Kuva 60. Kahdella etuakselilla varustetun 76-tonnisen hakeyhdistelmän kääntyminen kääntymispaikassa 4. Sisäkääntösäde: mm. Kuva 61. Kahdella etuakselilla varustetun 76-tonnisen hakeyhdistelmän sisämarginaali kääntymispaikassa 4. Sisämarginaali: mm 1,0 metriä. Metsätehon raportti

61 4.5 Liittymä K5 Liittymän simulointi tehtiin ajamalla tien ulkoreunasta käännyttävän tien ulkoreunaan, kuitenkin siten että molemman tiet simuloidaan mm leveiksi. Todellisuudessa tie on ohjeiston mukaan lähellä liittymää hieman leveämpi, kuten kuvan 62 apumitoista voi havaita. Tässä liittymässä tilantarve on sama joka suuntaan ajettaessa. Liittymän sisämarginaali laskettiin samaan tapaan kuin kääntymispaikassa 4. Sisämarginaalin paikka laskettiin 10 astetta pystytasosta saman keskisellä kaarella kuin R Kuva 62. Liittymän K5 apumitat. Metsätehon raportti

62 /64 tn Kuva /64-tonnisen yhdistelmän kääntyminen liittymässä K5. Sisäkääntösäde: mm. Kuva /64-tonnisen yhdistelmän sisämarginaali liittymässä K5. Sisämarginaali: 943 mm 0,9 metriä. Metsätehon raportti

63 tn 3-akselinen Kuva tonnisen 3+5-akselisen yhdistelmän kääntyminen liittymässä K5. Sisäkääntösäde: mm. Kuva tonnisen 3+5-akselisen yhdistelmän sisämarginaali liittymässä K5. Sisämarginaali: 798 mm 0,8 metriä. Metsätehon raportti

64 tn takaohjaava Kuva 67. Takaohjaavalla telillä varustetun 76-tonnisen yhdistelmän kääntyminen liittymässä K5. Sisäkääntösäde: mm. Kuva 68. Takaohjaavalla telillä varustetun 76-tonnisen yhdistelmän sisämarginaali liittymässä K5. Sisämarginaali: 823 mm 0,8 metriä. Metsätehon raportti

65 tn etuohjaava Kuva 69. Etuohjaavalla telillä varustetun 76-tonnisen yhdistelmän kääntyminen liittymässä K5. Sisäkääntösäde: mm. Kuva 70. Etuohjaavalla telillä varustetun 76-tonnisen yhdistelmän sisämarginaali liittymässä K5. Sisämarginaali: 772 mm 0,8 metriä. Metsätehon raportti

66 tn 2+2 Kuva 71. Kahdella etuakselilla varustetun 76-tonnisen yhdistelmän kääntyminen liittymässä K5. Sisäkääntösäde: mm. Kuva 72. Kahdella etuakselilla varustetun 76-tonnisen yhdistelmän sisämarginaali liittymässä K5. Sisämarginaali: 809 mm 0,8 metriä. Metsätehon raportti

67 tn HCT Kuva tonnisen HCT-yhdistelmän kääntyminen liittymässä K5. Sisäkääntösäde: mm. Kuva tonnisen HCT-yhdistelmän sisämarginaali liittymässä K5. Sisämarginaali: 588 mm 0,6 metriä. Metsätehon raportti

68 tn 2+2 hakeauto Kuva 75. Kahdella etuakselilla varustetun 68-tonnisen hakeyhdistelmän kääntyminen liittymässä K5. Sisäkääntösäde: mm. Kuva 76. Kahdella etuakselilla varustetun 68-tonnisen hakeyhdistelmän sisämarginaali liittymässä K5. Sisämarginaali: 381 mm 0,4 metriä. Metsätehon raportti

69 tn 2+2 hakeauto Kuva 77. Kahdella etuakselilla varustetun 76-tonnisen hakeyhdistelmän kääntyminen liittymässä K5. Sisäkääntösäde: mm Kuva 78. Kahdella etuakselilla varustetun 76-tonnisen hakeyhdistelmän sisämarginaali liittymässä K5. Sisämarginaali: 368 mm 0,4 metriä Metsätehon raportti

70 4.6 Liittymä K1 Liittymän K1 tarkastelu oli hieman monimutkaisempi toteuttaa kuin liittymän K5 tarkastelu, mikä johtuu TrailerWIN-ohjelman ominaisuuksista. Liittymän tarkastelussa selvitettiin aluksi vetoauton etunurkan kulkema ympyrän säde ensimmäisen akselin sisemmän renkaan kääntökulman ollessa 40 astetta. Tätä sädettä käytettiin kaaren säteenä, jota pitkin yhdistelmä kääntyy 108 astetta. Näiden avulla saatiin hyvin samantapainen kääntyminen kuin liittymän K5 tarkastelussa, mutta käännöksen kulma on 90 asteen sijasta 108 astetta. Mallinnuksissa ajoradan leveys on mm, mikä ei merkitse laskelmissa mitään. Ajoradan leveyttä ei voi poistaa simulaatiosta. Jokaisesta simulaatiosta piirrettiin uusi kuva CATIAV5R-ohjelmalla. Kuvaan piirrettiin etukulman kaari, joka tangeeraa mallinnettavan ajoradan ulkosivujen kanssa. Näin syntyi kaaren keskipiste, josta voitiin piirtää saman keskeinen kaari yhdistelmän sisärenkaan kulkeman paikan mitalla. Tästä voitiin laskea marginaali tien sisäreunaan. Mitta on sisäreunaa kuvaavan ympyrän normaalin suuntainen, jolloin se on lyhin etäisyys reunasta. Vetoautojen vertailukelpoiset kääntyvyydet, 40 asteen kääntökulmalla, esitetään taulukossa 9 (luku 5.8). Tarkastelun mittapiirroksissa näkyvä apuviivan kulma 37 astetta pystytasosta on arvioitu paikka simuloinnissa ajoneuvoyhdistelmän pienimmäksi mitaksi tien reunaan /64 tn Kuva /64-tonnisen yhdistelmän vetoauton kääntyvyys. Etukulman piirtämä säde on mm. Metsätehon raportti

71 Kuva /64-tonnisen yhdistelmän kääntyminen liittymässä K1. Kääntymiskaaren ollessa mm yhdistelmän sisäreuna on pienimmillään saman keskeisellä kaarella, jonka säde on mm. Kuva /64-tonnisen yhdistelmän kääntymisen tarkastelumitat liittymässä K1. Sisämarginaali on mm 2,0 metriä. Metsätehon raportti

72 tn 3-akselinen Kuva tonnisen 3+5-akselisen yhdistelmän vetoauton kääntyvyys. Etukulman piirtämä säde on mm. Kuva tonnisen 3+5-akselisen yhdistelmän kääntyminen liittymässä K1 Kääntymiskaaren ollessa mm yhdistelmän sisäreuna on pienimmillään saman keskeisellä kaarella, jonka säde on mm. Metsätehon raportti

73 Kuva tonnisen 3+5-akselisen yhdistelmän kääntymisen tarkastelumitat liittymässä K1. Sisämarginaali on mm 1,5 metriä tn takaohjaava Kuva 85. Takaohjaavalla telillä varustetun 76-tonnisen yhdistelmän vetoauton kääntyvyys. Etukulman piirtämä säde on mm. Metsätehon raportti

74 Kuva 86. Takaohjaavalla telillä varustetun 76-tonnisen yhdistelmän kääntyminen liittymässä K1. Kääntymiskaaren ollessa mm yhdistelmän sisäreuna on pienimmillään saman keskeisellä kaarella, jonka säde on mm. Kuva 87. Takaohjaavalla telillä varustetun 76-tonnisen yhdistelmän kääntymisen tarkastelumitat liittymässä K1. Sisämarginaali on mm 1,9 metriä. Metsätehon raportti

75 tn etuohjaava Kuva 88. Etuohjaavalla telillä varustetun 76-tonnisen yhdistelmän vetoauton kääntyvyys. Etukulman piirtämä säde on mm. Kuva 89. Etuohjaavalla telillä varustetun 76-tonnisen yhdistelmän kääntyminen liittymässä K1. Kääntymiskaaren ollessa mm yhdistelmän sisäreuna on pienimmillään saman keskeisellä kaarella, jonka säde on mm. Metsätehon raportti

76 Kuva 90. Etuohjaavalla telillä varustetun 76-tonnisen yhdistelmän kääntymisen tarkastelumitat liittymässä K1. Sisämarginaali on mm 1,5 metriä tn 2+2 Kuva 91. Kahdella etuakselilla varustetun 76-tonnisen yhdistelmän vetoauton kääntyvyys. Etukulman piirtämä säde on mm. Metsätehon raportti

77 p Kuva 93. Kahdella etuakselilla varustetun 76-tonnisen yhdistelmän kääntymisen tarkastelumitat liittymässä K1. Sisämarginaali mm 1,5 metriä. Metsätehon raportti

78 tn HCT Kuva tonnisen HCT-yhdistelmän vetoauton kääntyvyys. Etukulman piirtämä säde on mm. Kuva tonnisen HCT-yhdistelmän kääntyminen liittymässä K1. Kääntymiskaaren ollessa mm yhdistelmän sisäreuna on pienimmillään saman keskeisellä kaarella, jonka säde on mm. Metsätehon raportti

79 Kuva tonnisen HCT-yhdistelmän kääntymisen tarkastelumitat liittymässä K1. Sisämarginaali on 747 mm 0,7 metriä tn 2+2 hakeauto Kuva 97. Kahdella etuakselilla varustetun 68-tonnisen hakeyhdistelmän vetoauton kääntyvyys. Etukulman piirtämä säde on mm. Metsätehon raportti

80 Kuva 98. Kahdella etuakselilla varustetun 68-tonnisen hakeyhdistelmän kääntyminen liittymässä K1. Kääntymiskaaren ollessa mm yhdistelmän sisäreuna on pienimmillään saman keskeisellä kaarella, jonka säde on mm. Kuva 99. Kahdella etuakselilla varustetun 68-tonnisen hakeyhdistelmän kääntymisen tarkastelumitat liittymässä K1. Sisämarginaali 800 mm 0,8 metriä. Metsätehon raportti

81 tn 2+2 hakeauto Kuva 100. Kahdella etuakselilla varustetun 76-tonnisen hakeyhdistelmän vetoauton kääntyvyys. Etukulman piirtämä säde on mm. Kuva 101. Kahdella etuakselilla varustetun 76-tonnisen hakeyhdistelmän kääntyminen liittymässä K1. Kääntymiskaaren ollessa mm yhdistelmän sisäreuna on pienimmillään saman keskeisellä kaarella, jonka säde on mm. Metsätehon raportti

82 Kuva 102. Kahdella etuakselilla varustetun 76-tonnisen hakeyhdistelmän kääntymisen tarkastelumitat liittymässä K1. Sisämarginaali on 781 mm 0,8 metriä. Metsätehon raportti

83 4.7 Liittymät K2 K4 Liittymiä K2 K4 ei katsottu tarpeelliseksi tarkastella kaikkien ajoneuvoyhdistelmien osalta. Metsätieohjeistossa on erikseen mitoitus liittymille K1 K5, jossa liittymän K1 kulma on 72 astetta vaakatasosta ja K5 kulma 90 astetta. Liittymän K2 kulma on 76,2 astetta, liittymän K3 81 astetta ja liittymän K4 85,5 astetta. Tässä luvussa tarkastellaan ajoneuvoyhdistelmien 6 ja 8 kääntyvyyttä liittymissä samaan tapaan kuin liittymässä K Liittymä K2 Kuva tonnisen HCT-yhdistelmän kääntyminen liittymässä K2. Kuva tonnisen HCT-yhdistelmän kääntymisen tarkastelumitat liittymässä K2. Sisämarginaali on 775 mm 0,8 metriä. Paikka 35,5 astetta pystytasosta on arvioitu paikka simuloinnista. Metsätehon raportti

84 Kuva 105. Kahdella etuakselilla varustetun 76-tonnisen hakeyhdistelmän kääntyminen liittymässä K2. Kuva 106. Kahdella etuakselilla varustetun 76-tonnisen hakeyhdistelmän kääntymisen tarkastelumitat liittymässä K2. Sisämarginaali on 762 mm 0,8 metriä. Paikka 35,5 astetta pystytasosta on arvioitu paikka simuloinnista. Metsätehon raportti

85 4.7.2 Liittymä K3 Kuva tonnisen HCT-yhdistelmän kääntyminen liittymässä K3. Kuva tonnisen HCT-yhdistelmän kääntymisen tarkastelumitat liittymässä K3. Sisämarginaali on 656 mm 0,7 metriä. Paikka 34 astetta pystytasosta on arvioitu paikka simuloinnista. Metsätehon raportti

86 Kuva 109. Kahdella etuakselilla varustetun 76-tonnisen hakeyhdistelmän kääntyminen liittymässä K3. Kuva 110. Kahdella etuakselilla varustetun 76-tonnisen hakeyhdistelmän kääntymisen tarkastelumitat liittymässä K3. Sisämarginaali on 598 mm 0,6 metriä. Paikka 34 astetta pystytasosta on arvioitu paikka simuloinnista. Metsätehon raportti

87 4.7.3 Liittymä K4 Kuva tonnisen HCT-yhdistelmän kääntyminen liittymässä K4. Kuva tonnisen HCT-yhdistelmän kääntymisen tarkastelumitat liittymässä K4. Sisämarginaali on 666 mm 0,7 metriä. Paikka 31,5 astetta pystytasosta on arvioitu paikka simuloinnista. Metsätehon raportti

88 Kuva 113. Kahdella etuakselilla varustetun 76-tonnisen hakeyhdistelmän kääntyminen liittymässä K4. Kuva 114. Kahdella etuakselilla varustetun 76-tonnisen hakeyhdistelmän kääntymisen tarkastelumitat liittymässä K4. Sisämarginaali on 582 mm 0,6 metriä. Paikka 31,5 astetta pystytasosta on arvioitu paikka simuloinnista. Metsätehon raportti

89 5 TULOSTEN YHTEENVETO JA MITOITUSTEN MUUTOSESITYKSET Tässä luvussa esitetään tulokset kääntymispaikka- ja liittymäkohtaisina yhteenvetotaulukoina. Lisäksi arvioidaan Metsätieohjeiston mitoitusten riittävyys kääntymispaikka- ja liittymäkohtaisesti ja esitetään mitoitusten muutostarpeet. Arviointi perustuu ensisijaisesti tämän työn aikana tehtyihin ja edellä esitettyihin teoreettisiin laskelmiin. Tulosten yhteydessä esitetään myös kuljettajien kokemuksia ja näkemyksiä mitoitusten riittävyydestä. Kuljettajilta ei ole kerätty palautetta järjestelmällisesti tämän työn yhteydessä. Tuloksissa kääntösäde viittaa aina ajoneuvoyhdistelmän vaatimaan tilaan ja kaarresäde vastaavasti kääntymispaikan tai liittymän tarjoamaan tilaan. Tulostaulukoissa käytettävien termien selitteet: Sisäkääntösäde on pienin etäisyys simuloinnissa ajetun kaaren keskipisteestä ajoneuvoyhdistelmän sisimmän renkaan ulkoreunaan. Sisämarginaali on ajoneuvoyhdistelmän sisäkääntösäteen ja kääntymispaikan sisäkaarresäteen erotus. Negatiivinen marginaali tarkoittaa sitä, että yhdistelmä oikaisee sisäkaarteen sisäpuolelle Metsätieohjeiston mitoituksen mukaisen kaarteen ulkoreunaa seuratessaan. Max sisäkaarresäde määrittelee sisäkaarteen, jonka yhdistelmä pystyy kiertämään nykyisen ohjeiston mukaista ulkokaarta seuraten niin, että sisämarginaali jää yhtä suureksi kuin yhdistelmällä 1. Tämä mitta on saatu lyhentämällä kääntymispaikan tai liittymän sisäkaarresädettä niin, että sisämarginaali saavutetaan. Min ulkokaarresäde määrittelee ulkokaarteen, jonka sisällä yhdistelmä pystyy ajamaan niin, että nykyisen ohjeiston mukaisen sisäkaarteen ympärille jää yhtä suuri marginaali kuin yhdistelmällä 1. Tämä mitta on haettu TrailerWIN-simulaatiolla, koska se ei ole suoraan laskettavissa. Taulukossa esiintyvät suureet ovat metrejä, ellei toisin mainita. Taulukoissa esiintyvät ajoneuvoyhdistelmät on numeroitu seuraavasti: 1. 60/64 tonnin puutavarayhdistelmä, 3+4 akselia, vetoauto 6x4 (60/64 tn) tonnin puutavarayhdistelmä, 3+5 akselia, vetoauto 6x4 (68 tn 3-akselinen) tonnin puutavarayhdistelmä, 4+5 akselia, vetoauto 8x4*4 (76 tn takaohjaava) tonnin puutavarayhdistelmä, 4+5 akselia, vetoauto 8x4/4 (76 tn etuohjaava) tonnin puutavarayhdistelmä, 4+5 akselia, vetoauto 8x4 (76 tn 2+2) tonnin puutavarayhdistelmä, 5+5 akselia, vetoauto 10x4*6 (84 tn HCT) tonnin hakeyhdistelmä, 4+4 akselia, vetoauto 8x4 (68 tn 2+2 hakeauto) tonnin hakeyhdistelmä, 4+5 akselia, vetoauto 8x4 (76 tn 2+2 hakeauto) Metsätehon raportti

90 5.1 Kääntymispaikka 1 Taulukko 2. Kääntymispaikan 1 tulokset. Yhdistelmä Sisäkääntösäde 8,9 8,5 8,7 8,5 8,5 8,3 7,4 7,4 Sisämarginaali 0,9 0,5 0,7 0,5 0,5 0,3-0,6-0,6 Max sisäkaarresäde 8,0 7,6 7,8 7,6 7,6 7,4 6,5 6,5 Min ulkokaarresäde 15,0 15,5 15,1 15,3 15,3 15,6 16,0 16,0 Tuloksista havaitaan, että kääntymispaikan 1 mitoitus ei ole kaikille ajoneuvoyhdistelmille teoriassa riittävä. Yhdistelmät 7 ja 8 oikaisevat Metsätieohjeiston mitoituksen mukaisen sisäkaarteen sisäpuolelle kaarteen ulkoreunaa seuratessaan. Yhdistelmät 2 6 pystyvät kääntymään ohjeiston mukaisessa tilassa, mutta niiden sisämarginaalit ovat jonkin verran perinteistä 60/64-tonnista puutavarayhdistelmää pienempiä. Käytännön tilanteessa marginaalia on hyvä olla yhdistelmän 1 verran, jotta varmistetaan yhdistelmän selviäminen kääntymispaikalla myös haastavissa olosuhteissa (tulokset kuvaavat yhdistelmien geometristä tilantarvetta ilman olosuhteiden vaikutusta). Kääntymispaikan 1 mitoitus ei näin ollen ole nykyisellään riittävä. Mitoituksen muutosesitys: Kääntymispaikan 1 mitoitusta tulisi muuttaa niin, että ajoradan leveys Metsätieohjeistossa muutetaan 7 metristä 8,5 metriin. Ajorataa tulisi leventää sisäreunasta, koska se vie vähemmän metsäpinta-alaa ja on halvempi toteuttaa. Tällä varmistetaan kaikkien yhdistelmien selviytyminen kääntymispaikalta myös haastavissa olosuhteissa. Toinen vaihtoehto on, että kääntymispaikan sädettä kasvatetaan yhdellä metrillä 16 metriin. Metsätehon raportti

91 5.2 Kääntymispaikka 2 Taulukko 3. Kääntymispaikan 2 tulokset. Yhdistelmä Sisäkääntösäde 6,2 5,7 6,0 5,6 5,7 5,5 4,5 4,5 Sisämarginaali 1,2 0,7 1,0 0,6 0,7 0,5-0,5-0,5 Max sisäkaarresäde 5,0 4,5 4,8 4,4 4,5 4,3 3,3 3,3 Min ulkokaarresäde 13,0 13,4 13,2 13,4 13,4 13,7 14,1 14,1 Tuloksista havaitaan, että kääntymispaikan 2 mitoitus ei ole kaikille ajoneuvoyhdistelmille teoriassa riittävä. Yhdistelmät 7 ja 8 oikaisevat Metsätieohjeiston mitoituksen mukaisen sisäkaarteen sisäpuolelle kaarteen ulkoreunaa seuratessaan. Yhdistelmät 2 6 pystyvät kääntymään ohjeiston mukaisessa tilassa, mutta niiden sisämarginaalit ovat jonkin verran perinteistä 60/64-tonnista puutavarayhdistelmää pienempiä. Käytännön tilanteessa marginaalia on hyvä olla yhdistelmän 1 verran, jotta varmistetaan yhdistelmän selviäminen kääntymispaikalla myös haastavissa olosuhteissa (tulokset kuvaavat yhdistelmien geometristä tilantarvetta ilman olosuhteiden vaikutusta). Kääntymispaikan 2 mitoitus ei näin ollen ole nykyisellään riittävä. Mitoituksen muutosesitys: Kääntymispaikan 2 mitoitusta tulisi muuttaa niin, että kääntymispaikan keskellä oleva tila tasattaisiin kokonaan. Näin varmistettaisiin kaikkien yhdistelmien sujuva kääntyminen kääntymispaikalla. Tämä muutos helpottaisi lisäksi kääntymispaikan auraamista. Olemassa olevien kääntymispaikan 2 tapaisten kääntymispaikkojen keskellä oleva tila voidaan tasata vähäisellä maaston muokkauksella. Toinen vaihtoehto on, että kääntymispaikan sädettä kasvatetaan yhdellä metrillä 14 metriin. Metsätehon raportti

92 5.3 Kääntymispaikka 3 Taulukko 4. Kääntymispaikan 3 tulokset. Yhdistelmä Sisäkääntösäde loiva käännös 19,6 19,4 19,5 19,4 19,4 19,3 19,0 19,0 Sisäkääntösäde taittaen käännös Sisämarginaali (taittaen) 19,7 19,6 19,7 19,6 19,6 19,4 19,3 19,2 1,1 (1,2) 0,9 (1,1) 1,0 (1,2) Max sisäkaarresäde 18,5 18,3 18,4 18,3 18,3 18,2 17,9 17,9 0,9 (1,1) 0,9 (1,1) 0,8 (0,9) 0,5 (0,8) 0,5 (0,7) Kääntymispaikan 3 nykyinen mitoitus on sellainen, että kaikki tarkastellut ajoneuvot teoriassa selviytyvät siitä. Kääntymispaikan käännökset ovat loivia, mikä helpottaa kääntämistä. Lisätila kääntymispaikan sisäreunassa varmistaisi pisimpien yhdistelmien (6 8) selviytymisen tällaisella paikalla myös haastavissa olosuhteissa. Kuljettajan ajotaidoilla on suuri merkitys yhdistelmän kääntyvyyteen tällaisessa paikassa. Mitoituksen muutosesitys: Mitta R=18,5 metriä tulee muuttaa 17,5 metriin, niin että pois lähtevän tien leveys kasvaa 2,7 metristä 3,7 metriin. Sen uusi sijainti on 13,5 metrissä nykyisen 12,5 metrin sijasta. Kuvan 115 punaisen nuolen osoittaman kaaren mitoitusta ei voi päätellä Metsätieohjeiston mittapiirroksesta. Kuvan perusteella peruutettavan kaaren mitoitus kääntymispaikassa ei ole kriittinen. Sen tulee olla kuitenkin vähintään yhtä tilava kuin pois lähdettäessä. Lisäksi peruutettavan taskun pituus (mitta 25,0 30,0 m) tulisi olla vähintään 30,0 metriä. Kuljettajilta saadun palautteen perusteella tämän tapaiset peruutettavat taskut ovat olleet usein liian lyhyitä. Metsätehon raportti

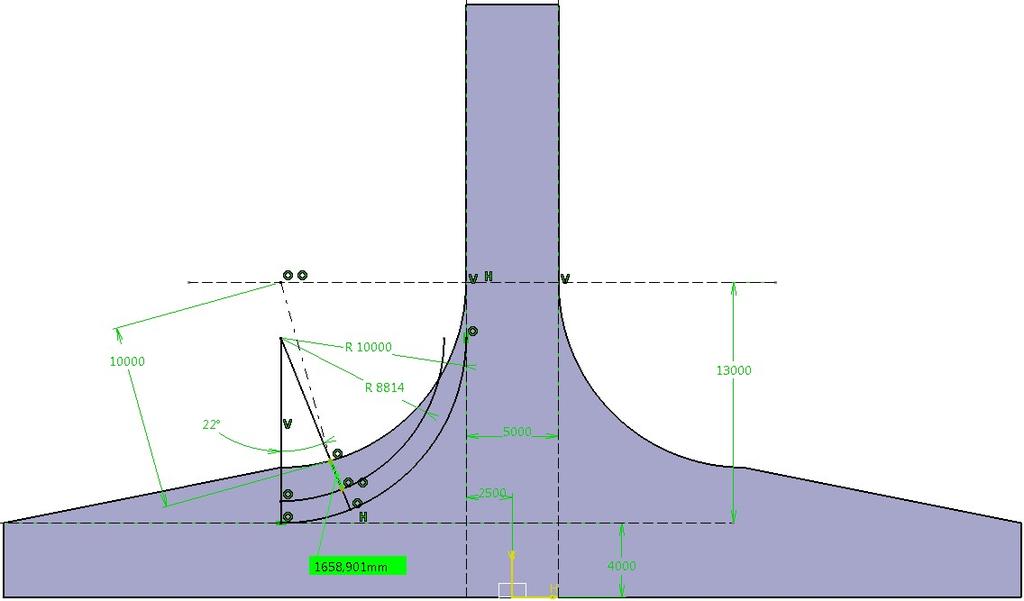

93 Kuva 115. Kääntymispaikan 3 mitoituksen muutosesitys. Sovellus T-kääntöpaikkaan Metsäteillä on myös paljon tien päässä olevia kääntymispaikkoja, jotka ovat T:n muotoisia. Tällaisille kääntymispaikoille ei ole ohjeistossa erikseen mitoitusta, mutta niihin voidaan soveltaa kääntymispaikan 3 mitoitusta. Kuva 116 havainnollistaa tilannetta. Kääntymispaikalle tullaan vasemmalta (1) ja yhdistelmä ajetaan ylös taskun päähän (2) keula edellä. Yhdistelmä perutetaan alas taskuun (3) ja lähdetään pois vasemmalle (1). Tällaisessa kääntymispaikassa tulee keula edellä ajettavan taskun pituuden olla 35 metriä, jotta 25 metriä pitkä yhdistelmä saadaan riittävän suoraan peruutusta varten. Peruutettavan taskun pituudeksi riittää 30 metriä. Kääntymispaikan 3 mitoituksen muutosesitystä sovelletaan paikalle niin, että osien 1 ja 3 mitoitukset vaihdetaan keskenään, jolloin tilaa on pois lähdettäessä riittävästi. Metsätehon raportti

94 Kuva 116. Kääntymispaikan 3 sovellus T-kääntymispaikkaan. 5.4 Kääntymispaikka 4 Taulukko 5. Kääntymispaikan 4 tulokset. Yhdistelmä Sisämarginaali 1,9 1,6 1,8 1,6 1,7 1,3 1,0 1,0 Kääntymispaikan 4 mitoitus on nykyisellään teoriassa riittävä. Mitoitus on riittävä myös käytännön haastaviin olosuhteisiin. Ohjeistossa tulee kuitenkin painottaa peruutettavan uran riittävää pituutta ja leveyttä. Kuljettajien kokemuksien mukaan tämän tapaisten kääntymispaikkojen mitoituksessa peruutettava tasku on ollut usein liian lyhyt. Tämä aiheuttaa ongelmia varsinkin pidempien yhdistelmien kääntämisessä paikalla. Lisäksi leveyssuunnassa on ollut toisinaan puita liian lähellä ajorataa, jolloin perävaunun takaylitys osuu puihin taskusta lähdettäessä. Paikan mitoituksen riittä- Metsätehon raportti
