1 2016/07/05 08:58 1/12 Shortcut Menut Shortcut Menut Shortcut menut voidaan aktivoida seuraavista paikoista. Shortcut menun sisältö riippuu siitä, mistä se aktivoidaan. 1. Shortcut menu suunnitellusta linjasta (graafinen linja), vaaka- tai pystygeometria. 2. Shortcut menu tartunnasta, vaaka- tai pystygeometria. 3. Shortcut menu dialogista 'Geometrian suunnittelu professional'. Riippuen taulukosta Linjan syöttö tai Tas. syöttö mikä yksittäinen elementti valitaan. Riippuen taulukosta Linjan syöttö tai Tas. syöttö mitkä elementit valitaan. Historia välilehdestä. Vertailupisteet välilehdestä. Suunnitellusta linjasta Elementti (graafinen) The shortcut menusta (hiiren oikea menu) voidaan valita seuraavat toiminnot. Aktivoidaksesi tämän menun, valitse muokattava linja, vie kursori suunnitellun elementin päälle, elementti jota halutaan muuttaa, ja klikkaa hiiren oikeata. Tämä menu voidaan aktivoida sekä vaaka- että pystygeometriassa. Elementti, joka on valittu, aktivoituu taulukosta. Riippuen linjasta (vaaka vai pysty) ja elementin tyypistä minkälainen shortcut menu aktivoituu. HUOM: Shortcut menu ja alivalikko Muokaa sisältää Siirräja sivusiirto toiminnot. Molemmat toiminnot ovat erilaisia. Siirrä/sivusiirto Muokkaa valikossa kuvastaa toimintoa koko linjalle. Jos shortcut menu on aktivoitu pystygeometrian suunnittelussa, 'lisää kupera ja kovera taite', 'nosta', 'lasket' jne. ovat erilaisia toimintoja. Pituus Näyttää siirtymäkaaren pituuden. Tämä toiminto voidaan aktivoida linjan shortcut menusta. Aktivoi toiminto linjalta Shortcut menun toiminto Pituus on käytettävissä vain vaakageometrian suunnittelussa.

2 2016/07/05 08:58 2/12 Shortcut Menut Command rivi: Pituus ( ): Aseta uusi arvo siirtymäkaaren pituudeksi. HUOM: Kaikki Valkoiset sarakkeet ovat muokattavissa. Klikkaa saraketta ja anna uusi arvo. Harmaita sarakkeita ei voi muokata. Tip: Siirtymäkaaren pituus voidaan muuttaa myös suoraan dialogiin. Aktivoi välilehti Linjan syöttö valitse siirtymäkaaren pituus sarake ja muuta arvoa. Säde Käytä tätä toimintoa kaaren säteen muuttamiseen. Tämä toiminto voidaan aktivoida linjan shortcut menusta. Aktivoi toiminto linjalta Shortcut menun toiminto Säde on käytettävissä sekä vaaka- että pystygeometrian suunnittelussa. Säde ( ): Asta säteen uusi arvo. HUOM: Kaikki Valkoiset sarakkeet ovat muokattavissa. Klikkaa saraketta ja anna uusi arvo. Harmaita sarakkeita ei voi muokata.

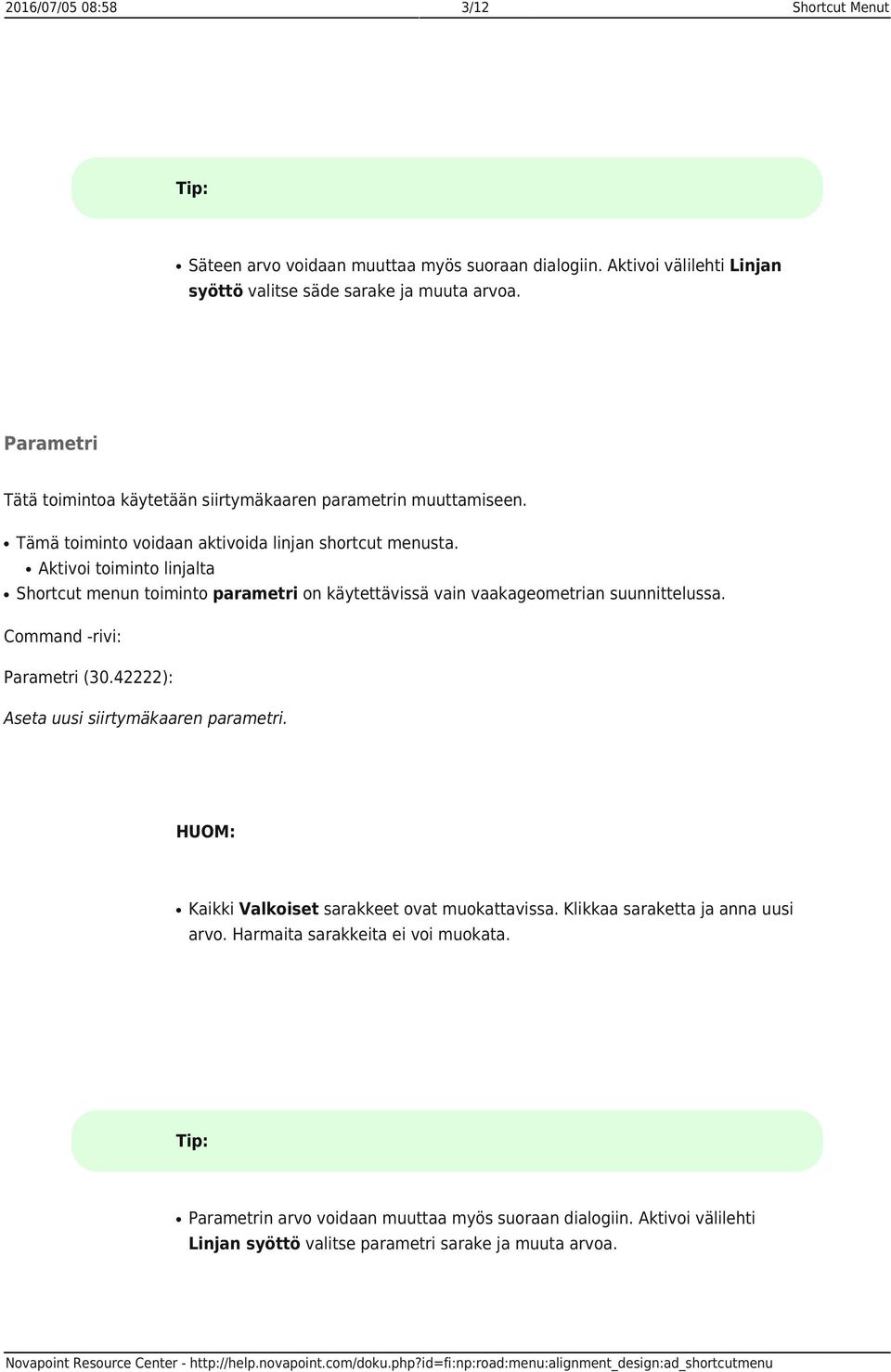

3 2016/07/05 08:58 3/12 Shortcut Menut Tip: Säteen arvo voidaan muuttaa myös suoraan dialogiin. Aktivoi välilehti Linjan syöttö valitse säde sarake ja muuta arvoa. Parametri Tätä toimintoa käytetään siirtymäkaaren parametrin muuttamiseen. Tämä toiminto voidaan aktivoida linjan shortcut menusta. Aktivoi toiminto linjalta Shortcut menun toiminto parametri on käytettävissä vain vaakageometrian suunnittelussa. Parametri ( ): Aseta uusi siirtymäkaaren parametri. HUOM: Kaikki Valkoiset sarakkeet ovat muokattavissa. Klikkaa saraketta ja anna uusi arvo. Harmaita sarakkeita ei voi muokata. Tip: Parametrin arvo voidaan muuttaa myös suoraan dialogiin. Aktivoi välilehti Linjan syöttö valitse parametri sarake ja muuta arvoa.

4 2016/07/05 08:58 4/12 Shortcut Menut Venytä Tätä toimintoa voidaan käyttää linjan elementtien venyttämiseen (suora tai kaari mutta ei siirtymäkaari). Tämä toiminto voidaan aktivoida linjan shortcut menusta. Aktivoi toiminto linjalta Shortcut menun toiminto 'venyt' on käytettävissä sekä vaaka- että pystygeometrian suunnittelussa. Vasen klikkaus lopettaa, oikealla menuvalikko, tai ESC peruuttaa. [Pituus/Loppupaalu/Käännä ja vedä/ Valitse P muuttaaksesi valitun elementin pituuttaa, L muuttaaksesi loppupaalua, K kääntääksesi suuntaa. Pituus ( ): Aseta uusi elementin pituus. Viimeinen paalu( ): Asta uusi arvo viimeiselle paalulle. Käyttäjä voi myös venyttää elementtiä 2D pisteestä. Käännä: Muuttaa suuntaa väliaikaisesti. Pidennä tällä toiminnolla voidaan pidentää linjan elementtejä toiseen olemassa olevaan elementtiin. Tämä toiminto voidaan aktivoida linjan shortcut menusta. Aktivoi toiminto linjalta Shortcut menun toiminto Pidennä on käytettävissä vai viimeiselle elementille. Command rivi: Valitse viiva, kaari, murtoviiva: Valitse viiva, kaari tai murtoviiva johon elementti venytetään. Vastakaari Tätä toimintoa käytetään linjan kaarielementtien suunnan muokkaamisessa. Tätä toimintoa ei voida käyttää kaikkiin elementteihin, vaan vain uusiin lisättyihin kaarielementteihin, joiden tyyppi on joko osittain tai Arvioitu säde. Tämä toiminto voidaan aktivoida shortcut menusta sekä Linjan syöttö että Tas. syöttö taulukoissa. Aktivoi toiminto dialogissa.

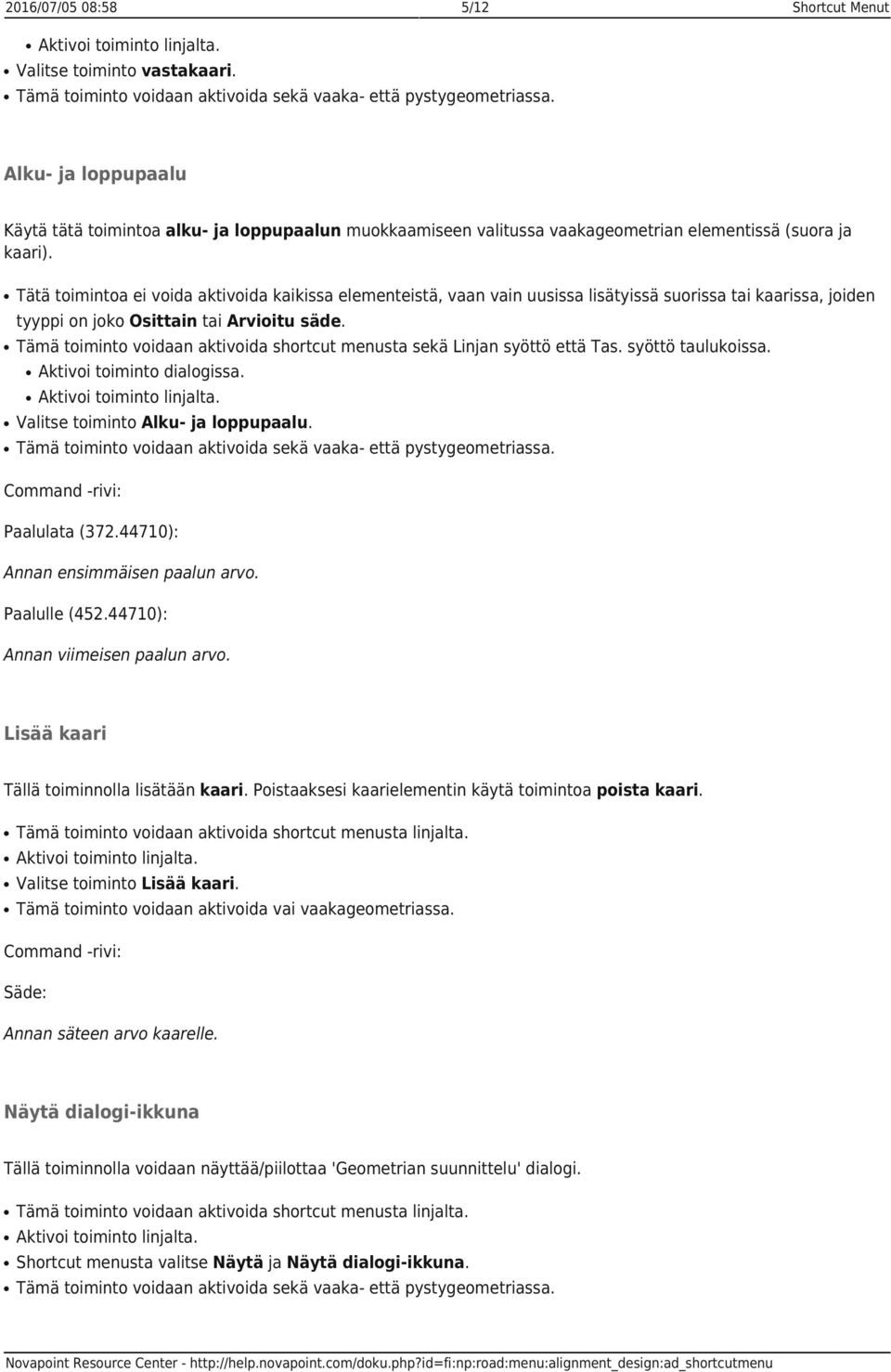

5 2016/07/05 08:58 5/12 Shortcut Menut Aktivoi toiminto linjalta. Valitse toiminto vastakaari. Tämä toiminto voidaan aktivoida sekä vaaka- että pystygeometriassa. Alku- ja loppupaalu Käytä tätä toimintoa alku- ja loppupaalun muokkaamiseen valitussa vaakageometrian elementissä (suora ja kaari). Tätä toimintoa ei voida aktivoida kaikissa elementeistä, vaan vain uusissa lisätyissä suorissa tai kaarissa, joiden tyyppi on joko Osittain tai Arvioitu säde. Tämä toiminto voidaan aktivoida shortcut menusta sekä Linjan syöttö että Tas. syöttö taulukoissa. Aktivoi toiminto dialogissa. Aktivoi toiminto linjalta. Valitse toiminto Alku- ja loppupaalu. Tämä toiminto voidaan aktivoida sekä vaaka- että pystygeometriassa. Paalulata ( ): Annan ensimmäisen paalun arvo. Paalulle ( ): Annan viimeisen paalun arvo. Lisää kaari Tällä toiminnolla lisätään kaari. Poistaaksesi kaarielementin käytä toimintoa poista kaari. Tämä toiminto voidaan aktivoida shortcut menusta linjalta. Aktivoi toiminto linjalta. Valitse toiminto Lisää kaari. Tämä toiminto voidaan aktivoida vai vaakageometriassa. Säde: Annan säteen arvo kaarelle. Näytä dialogi-ikkuna Tällä toiminnolla voidaan näyttää/piilottaa 'Geometrian suunnittelu' dialogi. Tämä toiminto voidaan aktivoida shortcut menusta linjalta. Aktivoi toiminto linjalta. Shortcut menusta valitse Näytä ja Näytä dialogi-ikkuna. Tämä toiminto voidaan aktivoida sekä vaaka- että pystygeometriassa.

6 2016/07/05 08:58 6/12 Shortcut Menut Linjan tartunnat Tartunnat Shortcut menusta voidaan suorittaa seuraavat toiminnot. Aktivoidaksesi tämän toiminnon, vie kursori haluttuun tartuntaan, jota halutaan muokata ja klikkaa hiiren oikea. Tämä toiminto voidaan aktivoida sekä vaaka- että pystygeometriassa. The elementin numero and elementin nimi näkyvät. Aseta Tällä toiminnolla voidaan muokata osoitetun pisteen koordinaattia. Tämä toiminto voidaan aktivoida shortcut menusta linjan tartuntapisteestä. Aktivoi shortcut menu. Shortcut menusta valitse Aseta.. Tämä toiminto voidaan aktivoida sekä vaaka- että pystygeometriassa. Jos aktivoidaan vaakageometriassa, pohjoinen ja itäinen koordinaatti muutetaan. Jos aktivoidaan pystygeometriassa, paalu ja korkeus muutetaan. Käyttäjä voi myös muokata koordinaatteja suoraan päädialogista.. Kaikki Valkoiset sarakkeet ovat muokattavissa. Klikkaa saraketta ja anna uusi arvo. Harmaita sarakkeita ei voi muokata. Pohjoinen < >: Anna uusi pohjoinen koordinaatti. Itäinen < >: Anna uusi itäinen koordinaatti. Note: Jos pystygeometria on aktivoituna, muutetaan paaluja korkeus. Command prompts for: Paalu < >: Anna uusi paalu.

7 2016/07/05 08:58 7/12 Shortcut Menut Korkeus< >: Anna uusi korkeus. Tuloksesta Tätä toimintoa käytetään seuraavasti: Siirrä kiinteitä pisteitä elementin lopusta. Päivittää muuttuneet tiedot. Kun työskennellään kiinteiden pisteiden kanssa, ne ovar saattaaneet järjestyä asiaankuulumattomaan järjestykseen. Käytä tätä toimintoa siirtämään kaikki kiinteiden pisteiden loput, ilman vaikutusta linjaan. Tämä toiminto voidaan aktivoida sekä vaaka- että pystygeometriassa. Tämä toiminto voidaan aktivoida shortcut menusta: sekä tartuntapisteestä linjalta että päädialogista. Aktivoidaksesi toiminnon dialogista, kursorin täytyy olla joko kaarella tai Suoralla ja sijaita joko X1, Y1 tai X2 tai Y2 sarakkeissa. Aktivoi toiminto tartunnasta. Shortcut menusta valitse Tuloksesta. Päädialogi Yksi elementti valittu Elementti Shortcut menusta voidaan valita seuraavat toiminnot, sekä vaaka- että pystygeometriassa. Aktivoidaksesi shortcut menun, vie kursori suunniteltuun sarakkeeseen ja klikkaa hiiren oikeata. Vaihtoehtoisesti, valitse elementin rivi, vie kursori suunniteltuun sarakkeeseen ja klikkaa hiiren oikeata. Vain joko yksi elementti tai elementtirivi pitää olla aktivoitu. Mikäli useampi elementti on valittuna, shortcut menuksi tulee 'Useampi elementti'. Riippuen linjasta, kumpi on aktivoitu (vaaka vai pysty) kumpi shortcut menu aktivoituu. Kaikilla vaaka ja pysty linjan syöttö taulukoilla on oma shortcut menu. Alla on näytetty neljä esimerkkiä. Aseta säde minimisäteeksi Tätä toimintoa käytetään muokattaessa sädetä/pituutta useammalle kaarielementille. Tämä toiminto voidaan aktivoida sekä vaaka- että pystygeometrian dialogissa joko yksittäisestä tai useammasta elementistä. Aktivoi dialogista yksittäisen elementin riviltä. Aktivoi dialogista useampi elementti valittuna. Valitse shortcut menusta Asta säde minimisäteeksi. Tämä toiminto voidaan aktivoida vai vaakageometriassa.

8 2016/07/05 08:58 8/12 Shortcut Menut Elementistä Tätä toimintoa käytetään muokattaessa valitun linjan elementtiä (suora tai kaari) että nykyisen linjan suoraa/polylinea/kaarta. Tämä toiminto suoritetaan valitusta elementistä. Ensimmäinen linjan elementti. Lisää olemassa oleva suora/kaari tai polyline kuvasta. Ohjelma muuttaa valitun linjan elementin niin että se kulkee nykyisen suoran/polylinen/kaaren kautta ja laskee linjan. Tämä toiminto voidaan aktivoida päädialogin shortcut menusta. Tämä toiminto voidaan aktivoida sekä vaaka- että pystygeometrian suunnittelussa. Aktivoidaksesi toiminnon, kursorin täyty osoittaa joko Suoraa tai kaarta ja sen pitää olla Elementti sarakkeessa. Aktivoi toiminto. Shortcut menusta valitse Elementistä. Jos tämä toiminto on aktivoitu sarakkeesta Säde, valitun elementin säde muutetaan alkuperäiseksi. Jos tämä toiminto on aktivoitu mistä tahansa muusta sarakkeesta, valitun elementin tiedot muutetaan alkuperäiseksi. Valitse viiva/kaari/murtoviiva: Valitse viiva, kaari tai murtoviiva joka liitetään elementin perään. Sivusiirto elementistä Tällä toiminnolla voidaan siirtää geometrian valittua elementtiä (suora tai kaari) haluttuun siivusiirtoelementtiin, joka on piirretty kuvaan. Tämä toiminto edellyttää, että elementti on valittu ja sen jälkeen määritellään etäisyys. Ensin linjan elementti joko vaaka- tai pystygeometriasta. Ja sen jälkeen valitaan kuvasta piirretty elementti (suora/polyline/kaari). Ohjelma muokkaa valitun elementin halutuksi ja laskee linjan uudestaan. Tämä toiminto voidaan aktivoida päädialogin shortcut menusta. Tämä toiminto voidaan aktivoida vai vaakageometrian suunnittelussa. Aktivoidaksesi toim Shortcut menusta valitse Sivusiirto elementistä. Valitse viiva/kaari/murtoviiva: Valitse kuvasta elemenetti jonka suhteen sivusiirto tehdään. Sivusiirtoetäisyys: Anna etäisyyden arvo, negatiivinen vasemmalle ja positiivinen oikealle puolelle.

9 2016/07/05 08:58 9/12 Shortcut Menut Kaaren laskenta kolmella pisteellä Tällä toiminnolla voidaan määrittää Säde valitulle kaarelle kolmen pisteen avulla. Toiminto suoritetaan seuraavalla tavalla: Valitse kaarielementti Säde sarakkeesta vaaka- tai pystygeometrian suunnittelusta. Valitse kolme pistettä. Ohjelma laskee valittujen kolmen pisteen kautta säteen valitulle kaarielementille. Tämä toiminto voidaan aktivoida päädialogin shortcut menusta. Tämä toiminto voidaan aktivoida sekä vaaka- että pystygeometrian suunnittelussa. Aktivoidaksesi toiminnon, kursorin täyty osoittaa joko kaarta ja sen pitää olla Säde sarakkeessa. Aktivoi toiminto. Shortcut menusta valitse Kaaren laskenta kolmella pisteellä. Valitse aloituspiste: Valitse aloituspiste kuvasta. Valitse keskipiste: Valitse minkä kautta kaari kulkee. Valitse loppupiste: Valitse kaaren loppupiste kuvasta. Tip: Hyödynnä AutoCADin Osnap-toimintoja valinnassa. Linja kuvasta Tällä toiminnolla voidaan muuttaa linjan suorien koordinaatteja joko alkupisteettä tai loppupistettä. Toiminto suoritetaan seuraavalla tavalla: Valitse suora tai kaarielementti vaaka- tai pystygeometrian suunnittelusta. Valitse piste AutoCAD kuvasta. Ohjelma muuttaa valitun elementin koordinaatin osoitetun pisteen mukaiseksi. Tämä toiminto voidaan aktivoida päädialogin shortcut menusta. Tämä toiminto voidaan aktivoida sekä vaaka- että pystygeometrian suunnittelussa. Aktivoidaksesi toiminnon, kursorin täyty osoittaa joko kaarta tai suoraa ja sen pitää olla X1, Y1, X2 tai Y2 sarakkeessa. Aktivoi toiminto. Shortcut menusta valitse toiminto Linja kuvasta.

10 2016/07/05 08:58 10/12 Shortcut Menut Jos valittuna on sarake X1 tai Y1 elementin alkupistettä muokataan. Jos valittuna on X2 tai Y2 elementin loppupistettä muokataan. Valitse piste: Osoita elementille uusi piste. Tip: Hyödynnä AutoCADin Osnap-toimintoja valinnassa. HUOM: Jos valinta tehdään sarakkeesta Pituus muutetaan elementin pituutta kuvasta osoittamalla. Tässä toiminnossa tulee command -riville kaksi käskyä. Valitse alkupiste: Osoita elementin alkupiste kuvasta. Valitse lopetuspiste: Osoita elementin loppupiste kuvasta. Tip: Hyödynnä AutoCADin Osnap-toimintoja valinnassa.

11 2016/07/05 08:58 11/12 Shortcut Menut HUOM: Tämä on käytettävissä siirtymäkaari elementissä. Nosta/Laske elementistä Tällä toiminnolla muutetaan pystygeometrian elementin tasoa ja kulmaa, kulma seuraa osoitettua kuvaan piirrettyä suoraa/polylineä/kaarta. Toiminto suoritetaan seuraamalla seuraavia vaiheita: Valitse elementti pystygeometrian suunnittelusta. Valitse kuvaan piirretty viiva/polyline/kaari. Elementin kulma muutetaan osoitetun elementin mukaiseksi. Taso muutetaan annetun arvon mukaan. Positiivinen luku nostaa ja negatiivinen laskee. Ohjelma laskee linjan uudestaan toiminnon jälkeen. Tämä toiminto voidaan aktivoida pystygeometrian päädialogista. Aktivoidaksesi toiminnon, vie kursori joko Suora tai Kaari elementin Elementti sarakkeeseen. Aktivoi toiminto. Shortcut menusta valitse Nosta/laske elementistä. Valitse viiva, kaari, murtoviiva: Poimi kuvasta haluttu elementti. Nosta (+)/Laske (-): Annan noston/laskun arvo. Useamman elementin valinta Useampi Elementti Alla olevat shortcut menut voidaan aktivoida päädialogin vaaka- ja pystygeometrian suunnitteluissa. Aktivoidaksesi tämän shortcut menun valitse useampi elementtirivi ja valitse hiiren oikea. Jotkin elementtirivit voidaan valita dialogista pitämällä Shift painiketta alhaalla valinnan aikana. Valitaksesi kaikki elementit, suorita toiminto 'valitse kaikki'. Tämä toiminto voidaan aktivoida sekä vaaka- että pystygeometrian suunnittelussa. Tämä menu ei voida aktivoida jos valittuna on vain yksi rivi tai sarake.

12 2016/07/05 08:58 12/12 Shortcut Menut Historia Shortcut menu alla voidaan aktivoida päädialogin Historia välilehdeltä. Aktivoidaksesi tämän shortcut menun, aktivoi Historia välilehti, vie kursori mihin tahansa listalla ja valitse hiiren oikea. Halutessasi lisätietoa tästä toiminnosta katso 'Histori' toiminnosta. Ver.pisteet Seuraava shortcut menu näkyy kun aktivoidaan dialogista Vert.pisteet välilehti. Aktivoi shortcut menu aktivoimalla Vert.pisteet välilehti, vie kursori mihin tahansa ja valitse hiiren oikea. Sarake josta shortcut on aktivoitu näytetään menun otsikko. Halutessasi tietää enemmän toiminnoista katso 'Vert.pisteet' osio.
