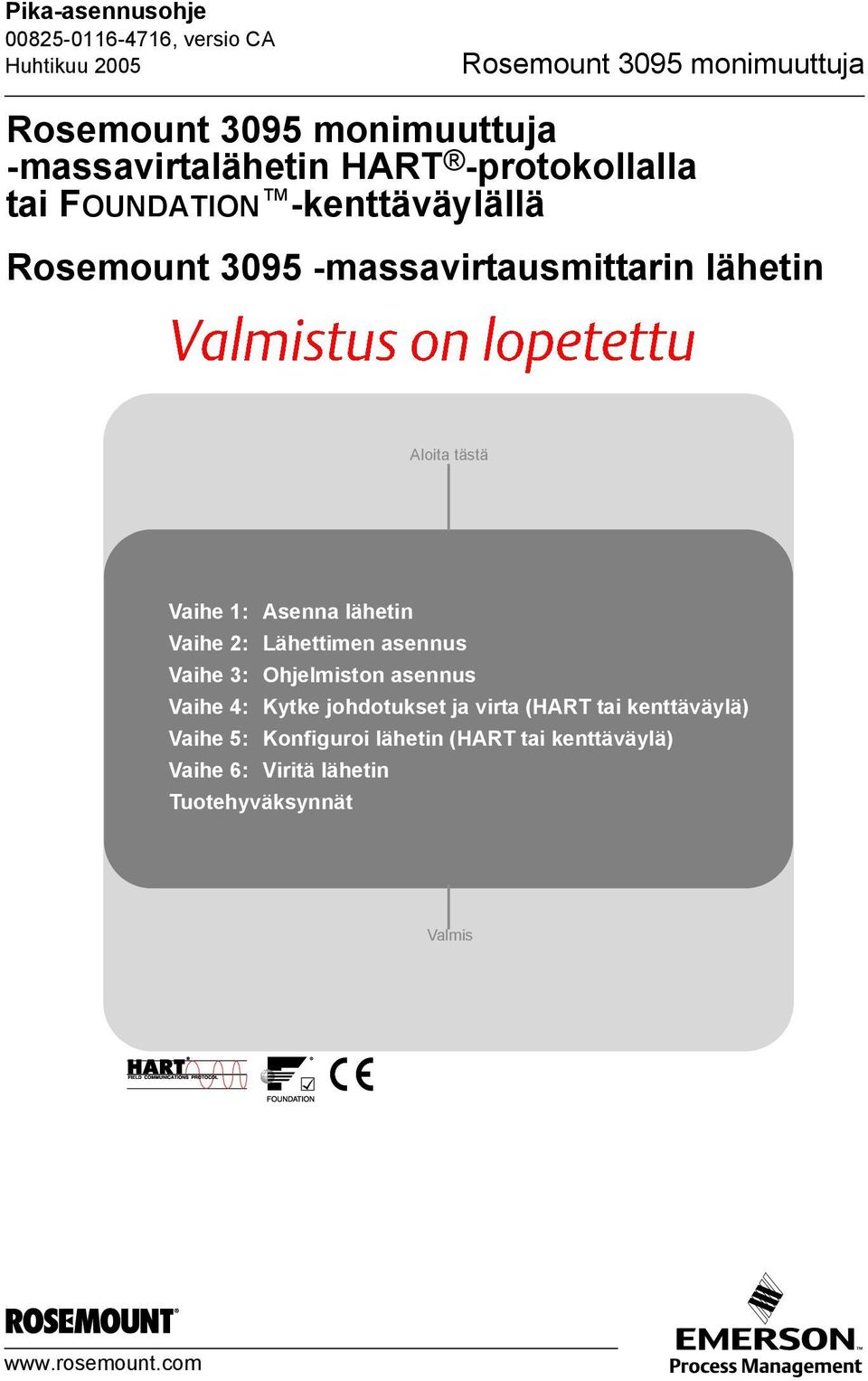

1 Pika-asennusohje -massavirtalähetin HART -protokollalla tai FOUNDATION -kenttäväylällä Rosemount massavirtausmittarin lähetin Valmistusonlopetetu Aloita tästä Vaihe 1: Asenna lähetin Vaihe 2: Lähettimen asennus Vaihe 3: Ohjelmiston asennus Vaihe 4: Kytke johdotukset ja virta (HART tai kenttäväylä) Vaihe 5: Konfiguroi lähetin (HART tai kenttäväylä) Vaihe 6: Viritä lähetin Tuotehyväksynnät Valmis

2 Pika-asennusohje 2005 Rosemount, Inc. Kaikki oikeudet pidätetään. Kaikki tavaramerkit ovat omistajan omaisuutta. Rosemount ja Rosemount-logo ovat Rosemount Inc. -yhtiön rekisteröityjä tavaramerkkejä. Rosemount Inc Market Boulevard Chanhassen, MN USA Puh. (USA) (800) , Faksi (952) Puh. (muu maailma) (952) Emerson Process Management GmbH & Co. OHG Argelsrieder Feld Wessling Saksa Puh. +49 (0) , Faksi +49 (0) Emerson Process Management Asia Pacific Private Limited 1 Pandan Crescent Singapore Puh , Faksi Beijing Rosemount Far East Instrument Co., Limited No. 6 North Street, Hepingli, Dong Cheng District Beijing , Kiina Puh , Faksi Emerson Process Management Oy Pakkalankuja 6 FIN VANTAA Suomi Puh , Faksi TÄRKEÄ ILMOITUS Tämä asennusopas sisältää massavirtauslähettimen asennuksen perusohjeet (viitekäsikirjan julkaisunumero ). Se sisältää myös 3095MFA:n (viitekäsikirjan julkaisunumero ) ja 3095MFC:n (viitekäsikirjan julkaisunumero ) lähettimen perusasennusohjeet. Se ei sisällä konfigurointi-, diagnostiikka-, huolto- tai vianetsintäohjeita. Katso lisätietoja asianmukaisesta viitekäsikirjasta. Nämä käsikirjat ovat myös saatavissa elektronisina internet-osoitteesta VAROITUS Räjähdys voi aiheuttaa kuoleman tai vakavan vamman. Jos tämä lähetin asennetaan räjähdysalttiiseen ympäristöön, asennuksessa on noudatettava paikallisia, kansallisia ja kansainvälisiä standardeja, määräyksiä ja käytäntöjä. Ennen HART-käyttöliittymän kytkemistä räjähdysvaaralliseen tilaan on tarkistettava, että piirissä olevat instrumentit on asennettu noudattaen luonnostaan vaarattoman tai syttymättömän alueen johdotuskäytäntöjä. Jos kyseessä on räjähdyspaineen kestävä asennus, älä irrota lähettimen päätykansia, kun laitteeseen on kytketty virta. Älä poista lähettimen suojuksia räjähdysalttiissa ympäristössä, kun virtapiirissä on virta. Lähettimen kummankin päätykannen on oltava paikoillaan, jotta se täyttäisi räjähdyspainetta kestävän luokituksen vaatimukset. Prosessivuodot voivat aiheuttaa vahinkoa tai jopa kuoleman. Prosessivuotojen estämiseksi on käytettävä vain O-rengasta, joka on suunniteltu käytettäväksi vastaavan prosessiadapterin kanssa. Sähköisku voi aiheuttaa kuoleman tai vakavan vamman. Varo koskemasta johtimia ja liittimiä. Johtimissa voi olla suuri jännite, joka voi aiheuttaa sähköiskun. 2

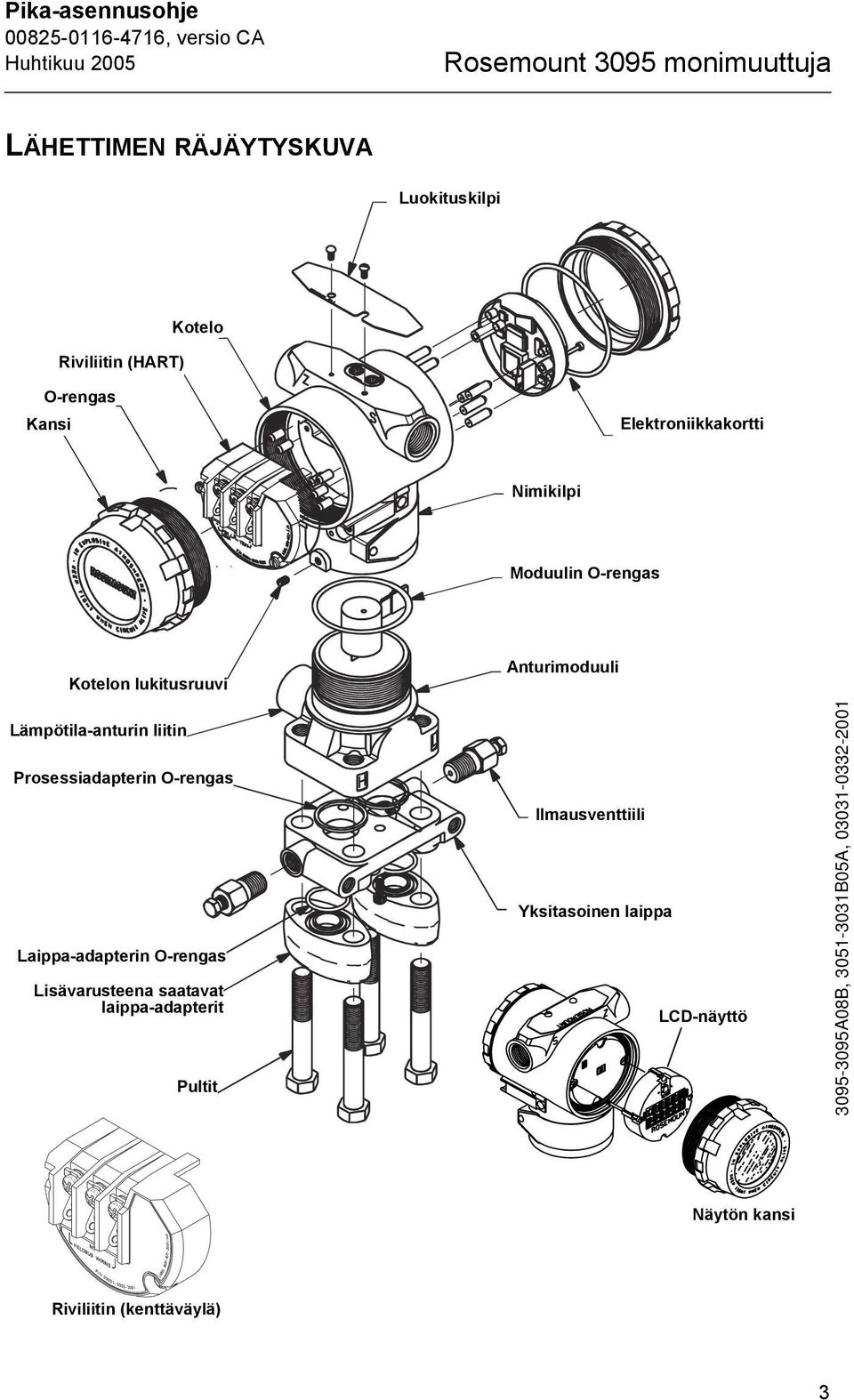

3 Pika-asennusohje LÄHETTIMEN RÄJÄYTYSKUVA Luokituskilpi Riviliitin (HART) Kotelo O-rengas Kansi Elektroniikkakortti Nimikilpi Moduulin O-rengas Kotelon lukitusruuvi Lämpötila-anturin liitin Prosessiadapterin O-rengas Laippa-adapterin O-rengas Lisävarusteena saatavat laippa-adapterit Pultit Anturimoduuli Ilmausventtiili Yksitasoinen laippa LCD-näyttö A08B, B05A, Näytön kansi Riviliitin (kenttäväylä) 3

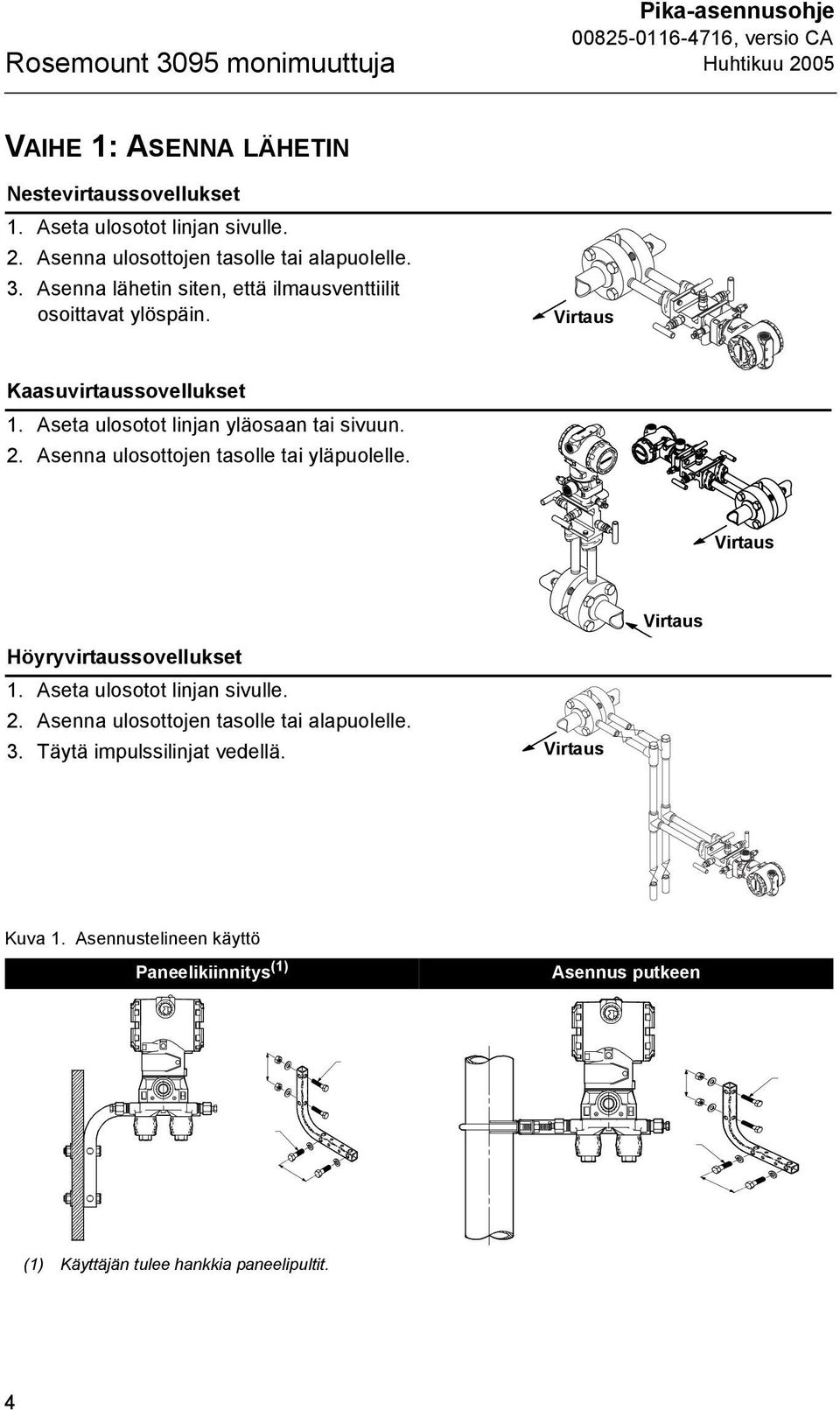

4 Pika-asennusohje VAIHE 1: ASENNA LÄHETIN Nestevirtaussovellukset 1. Aseta ulosotot linjan sivulle. 2. Asenna ulosottojen tasolle tai alapuolelle. 3. Asenna lähetin siten, että ilmausventtiilit osoittavat ylöspäin. Virtaus Kaasuvirtaussovellukset 1. Aseta ulosotot linjan yläosaan tai sivuun. 2. Asenna ulosottojen tasolle tai yläpuolelle. Virtaus Virtaus Höyryvirtaussovellukset 1. Aseta ulosotot linjan sivulle. 2. Asenna ulosottojen tasolle tai alapuolelle. 3. Täytä impulssilinjat vedellä. Virtaus Kuva 1. Asennustelineen käyttö Paneelikiinnitys (1) Asennus putkeen (1) Käyttäjän tulee hankkia paneelipultit. 4

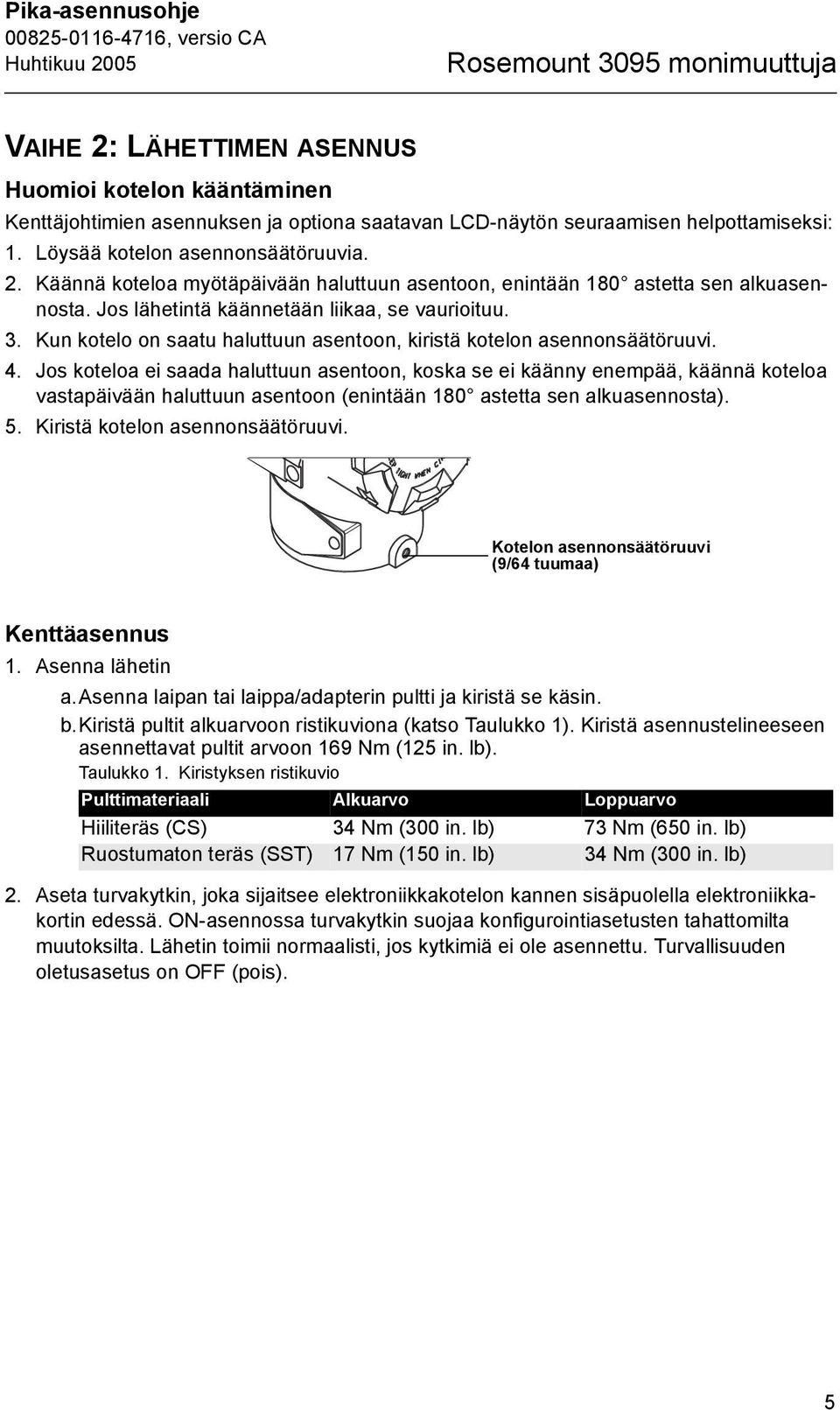

5 Pika-asennusohje VAIHE 2: LÄHETTIMEN ASENNUS Huomioi kotelon kääntäminen Kenttäjohtimien asennuksen ja optiona saatavan LCD-näytön seuraamisen helpottamiseksi: 1. Löysää kotelon asennonsäätöruuvia. 2. Käännä koteloa myötäpäivään haluttuun asentoon, enintään 180 astetta sen alkuasennosta. Jos lähetintä käännetään liikaa, se vaurioituu. 3. Kun kotelo on saatu haluttuun asentoon, kiristä kotelon asennonsäätöruuvi. 4. Jos koteloa ei saada haluttuun asentoon, koska se ei käänny enempää, käännä koteloa vastapäivään haluttuun asentoon (enintään 180 astetta sen alkuasennosta). 5. Kiristä kotelon asennonsäätöruuvi. Kotelon asennonsäätöruuvi (9/64 tuumaa) Kenttäasennus 1. Asenna lähetin a.asenna laipan tai laippa/adapterin pultti ja kiristä se käsin. b.kiristä pultit alkuarvoon ristikuviona (katso Taulukko 1). Kiristä asennustelineeseen asennettavat pultit arvoon 169 Nm (125 in. lb). Taulukko 1. Kiristyksen ristikuvio Pulttimateriaali Alkuarvo Loppuarvo Hiiliteräs (CS) 34 Nm (300 in. lb) 73 Nm (650 in. lb) Ruostumaton teräs (SST) 17 Nm (150 in. lb) 34 Nm (300 in. lb) 2. Aseta turvakytkin, joka sijaitsee elektroniikkakotelon kannen sisäpuolella elektroniikkakortin edessä. ON-asennossa turvakytkin suojaa konfigurointiasetusten tahattomilta muutoksilta. Lähetin toimii normaalisti, jos kytkimiä ei ole asennettu. Turvallisuuden oletusasetus on OFF (pois). 5

6 Pika-asennusohje VAIHE 2 JATKUU Säädä vikatilahälytys (HART-mallit), joka sijaitsee elektroniikkakotelon kannen sisäpuolella elektroniikkakortin edessä. Hälytyskytkimen asento määrää, pakko-ohjataanko lähtöviesti ylös vai alas, kun vika havaitaan. Lähettimet toimivat normaalisti, jos kytkimiä ei ole asennettu, ja oletushälytystila on Hi (korkea). Kuva 2. Hälytyskytkimen sijainti Turvakytkin Simulointikytkin HART-elektroniikkakortti FOUNDATION-kenttäväylän elektroniikkakortti 4. Aseta simulointikytkin (FOUNDATION-kenttäväylämallit), joka sijaitsee elektroniikkakotelon kannen sisäpuolella elektroniikkakortin edessä. Kytkimellä simuloidaan mittausta ja sitä käytetään AI-toimilohkon lukitustoimintona. Simulointitoiminto otetaan käyttöön työntämällä kytkin ENABLE (käytössä) -asetukseen lähettimen virran ollessa päällä. Simulointikytkimen oletusasento on DISABLE (pois käytöstä). Ota simulointitoiminto käyttöön, kun laitteeseen kytketään virta. Simulointi poistuu automaattisesti käytöstä kytkimen asennosta riippumatta, jos virta on jaksottaista. 5. Kytke lähetin prosessiin. 6. Asenna vastuselementin (RTD) kaapeliosa (lisävaruste). Kaikissa 3095 vastuselementtien kaapeliosissa käytetään 3095 RTD-kaapeliliitintä. Tunnista asennettava kaapelityyppi ja noudata seuraavia vaiheita. Armeeratun anturikaapelin asennus a.kytke musta kaapeliliitin perille 3095 anturiliittimeen (katso Kuva 3). b.kiristä kaapelisovitetta, kunnes se on riittävän tiukalla (katso Kuva 3). c. Asenna puristusliitin (katso Kuva 3). d.kiristä suojus pihdeillä puristusliittimeen (katso Kuva 3). 6

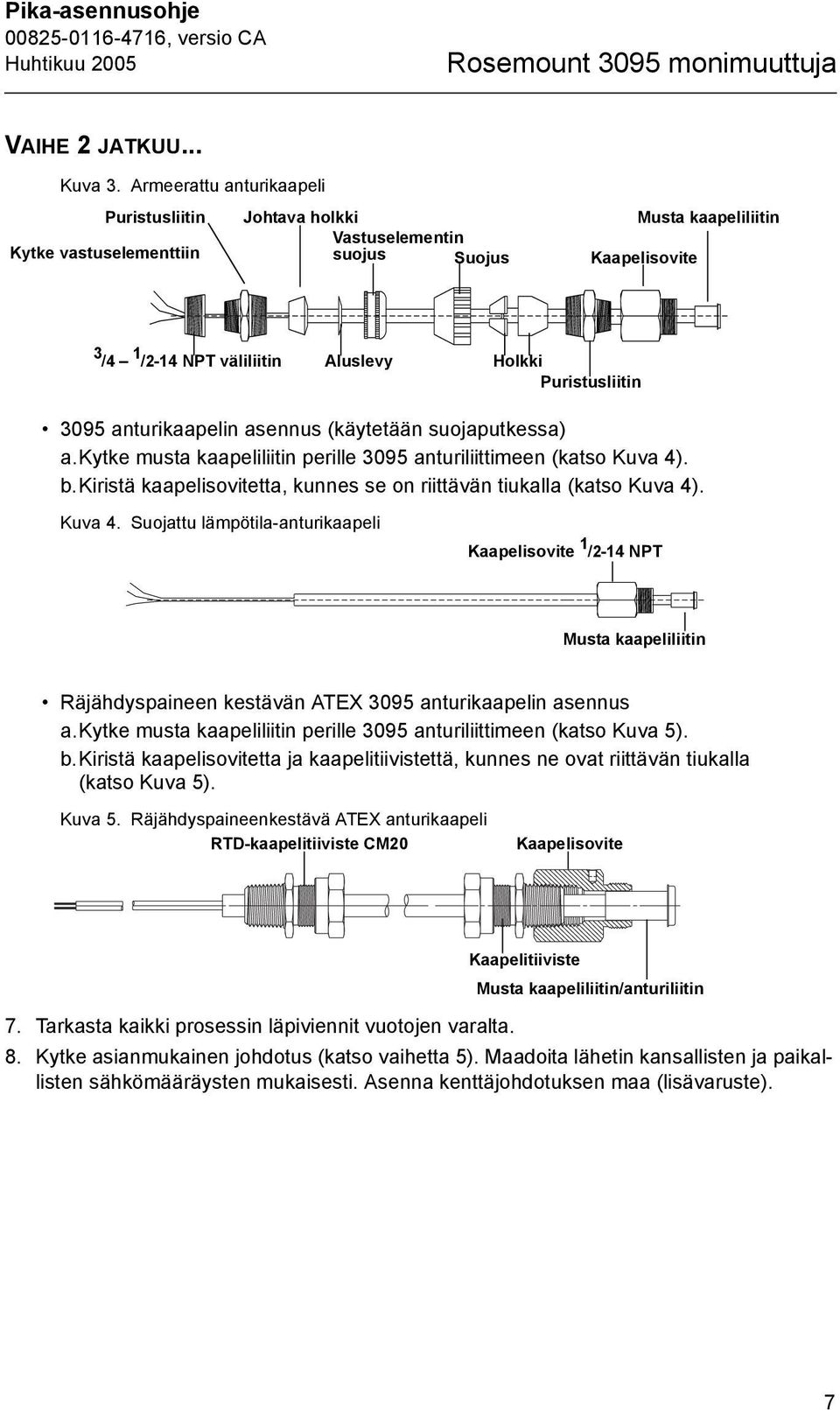

7 Pika-asennusohje VAIHE 2 JATKUU... Kuva 3. Armeerattu anturikaapeli Puristusliitin Johtava holkki Vastuselementin Kytke vastuselementtiin suojus Suojus Musta kaapeliliitin Kaapelisovite 3 /4 1 /2-14 NPT väliliitin Aluslevy Holkki Puristusliitin 3095 anturikaapelin asennus (käytetään suojaputkessa) a.kytke musta kaapeliliitin perille 3095 anturiliittimeen (katso Kuva 4). b.kiristä kaapelisovitetta, kunnes se on riittävän tiukalla (katso Kuva 4). Kuva 4. Suojattu lämpötila-anturikaapeli Kaapelisovite 1 /2-14 NPT Musta kaapeliliitin Räjähdyspaineen kestävän ATEX 3095 anturikaapelin asennus a.kytke musta kaapeliliitin perille 3095 anturiliittimeen (katso Kuva 5). b.kiristä kaapelisovitetta ja kaapelitiivistettä, kunnes ne ovat riittävän tiukalla (katso Kuva 5). Kuva 5. Räjähdyspaineenkestävä ATEX anturikaapeli RTD-kaapelitiiviste CM20 Kaapelisovite Kaapelitiiviste Musta kaapeliliitin/anturiliitin 7. Tarkasta kaikki prosessin läpiviennit vuotojen varalta. 8. Kytke asianmukainen johdotus (katso vaihetta 5). Maadoita lähetin kansallisten ja paikallisten sähkömääräysten mukaisesti. Asenna kenttäjohdotuksen maa (lisävaruste). 7

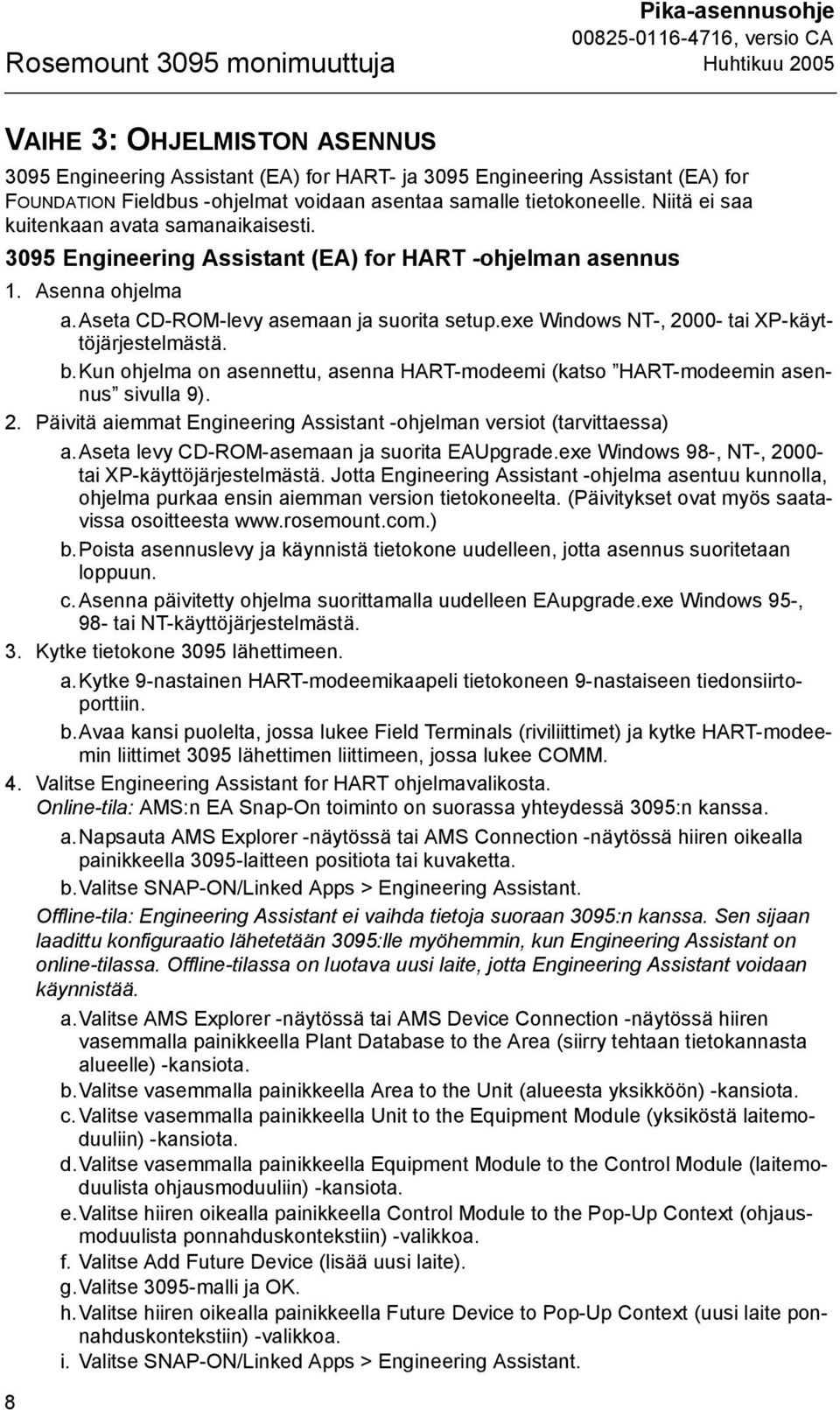

8 Pika-asennusohje VAIHE 3: OHJELMISTON ASENNUS 3095 Engineering Assistant (EA) for HART- ja 3095 Engineering Assistant (EA) for FOUNDATION Fieldbus -ohjelmat voidaan asentaa samalle tietokoneelle. Niitä ei saa kuitenkaan avata samanaikaisesti Engineering Assistant (EA) for HART -ohjelman asennus 1. Asenna ohjelma a.aseta CD-ROM-levy asemaan ja suorita setup.exe Windows NT-, tai XP-käyttöjärjestelmästä. b.kun ohjelma on asennettu, asenna HART-modeemi (katso HART-modeemin asennus sivulla 9). 2. Päivitä aiemmat Engineering Assistant -ohjelman versiot (tarvittaessa) a.aseta levy CD-ROM-asemaan ja suorita EAUpgrade.exe Windows 98-, NT-, tai XP-käyttöjärjestelmästä. Jotta Engineering Assistant -ohjelma asentuu kunnolla, ohjelma purkaa ensin aiemman version tietokoneelta. (Päivitykset ovat myös saatavissa osoitteesta b.poista asennuslevy ja käynnistä tietokone uudelleen, jotta asennus suoritetaan loppuun. c. Asenna päivitetty ohjelma suorittamalla uudelleen EAupgrade.exe Windows 95-, 98- tai NT-käyttöjärjestelmästä. 3. Kytke tietokone 3095 lähettimeen. a.kytke 9-nastainen HART-modeemikaapeli tietokoneen 9-nastaiseen tiedonsiirtoporttiin. b.avaa kansi puolelta, jossa lukee Field Terminals (riviliittimet) ja kytke HART-modeemin liittimet 3095 lähettimen liittimeen, jossa lukee COMM. 4. Valitse Engineering Assistant for HART ohjelmavalikosta. Online-tila: AMS:n EA Snap-On toiminto on suorassa yhteydessä 3095:n kanssa. a.napsauta AMS Explorer -näytössä tai AMS Connection -näytössä hiiren oikealla painikkeella 3095-laitteen positiota tai kuvaketta. b.valitse SNAP-ON/Linked Apps > Engineering Assistant. Offline-tila: Engineering Assistant ei vaihda tietoja suoraan 3095:n kanssa. Sen sijaan laadittu konfiguraatio lähetetään 3095:lle myöhemmin, kun Engineering Assistant on online-tilassa. Offline-tilassa on luotava uusi laite, jotta Engineering Assistant voidaan käynnistää. a.valitse AMS Explorer -näytössä tai AMS Device Connection -näytössä hiiren vasemmalla painikkeella Plant Database to the Area (siirry tehtaan tietokannasta alueelle) -kansiota. b.valitse vasemmalla painikkeella Area to the Unit (alueesta yksikköön) -kansiota. c. Valitse vasemmalla painikkeella Unit to the Equipment Module (yksiköstä laitemoduuliin) -kansiota. d.valitse vasemmalla painikkeella Equipment Module to the Control Module (laitemoduulista ohjausmoduuliin) -kansiota. e.valitse hiiren oikealla painikkeella Control Module to the Pop-Up Context (ohjausmoduulista ponnahduskontekstiin) -valikkoa. f. Valitse Add Future Device (lisää uusi laite). g.valitse 3095-malli ja OK. h.valitse hiiren oikealla painikkeella Future Device to Pop-Up Context (uusi laite ponnahduskontekstiin) -valikkoa. i. Valitse SNAP-ON/Linked Apps > Engineering Assistant. 8

9 Pika-asennusohje VAIHE 3 JATKUU... HART-modeemin asennus Kun 3095 Engineering Assistant on asennettu, HART-modeemin konfiguraatioikkuna tulee näkyviin automaattisesti aina kun 3095 Engineering Assistant avataan. Jos tämä ikkuna perutaan, HART-modeemi voidaan asentaa käsin seuraavasti. 1. Sulje AMS. Valitse Käynnistys-valikosta Ohjelmat > 3095 Engineering Assistant > AMS Network. 2. Valitse AMS Network Configuration -ikkunasta Add (lisää). Select AMS Network Component Type (valitse AMS-verkkokomponentin tyyppi) -ikkuna avautuu. 3. Valitse HART-modeemi. 4. Valitse Install (asenna). 5. Käy ohjatun ohjelman läpi. Kehote kysyy porttia COMM PORT. Tyypillinen oletusportti on COMM Valitse OK. Poistu AMS Network Configuration (AMS-verkkokonfiguraatio) -ikkunasta. 7. Konfigurointimuutos astuu voimaan, kun 3095 Engineering Assistant käynnistetään. HUOMAUTUS Poistu ohjelmasta, jos Palm Pilot HotSync tai mikä tahansa muu ohjelma käyttää samaa porttia Engineering Assistant (EA) for FOUNDATION Fieldbus -ohjelma 1. Asenna 3095 Engineering Assistant for FOUNDATION Fieldbus -ohjelma ja FOUNDATION-kenttäväylän tiedonsiirtokortin ajurit. a.aseta CD-ROM-levy 2 asemaan. b.valitse 3095 Engineering Assistant for FOUNDATION Fieldbus -ohjelma Windows NT-, tai XP-käyttöjärjestelmästä c. Avaa ReadMe.txt (LueMinut) -tiedosto ja noudata annettuja ohjeita. 2. Asenna FOUNDATION-kenttäväylän tiedonsiirtokortti. a.aseta joko PCMCIA-kortti tai PCI-kortti tietokoneeseen ja noudata tiedonsiirtokortin mukana toimitettuja ohjeita. 3. Kytke 3095 lähetin tietokoneeseen ja varmista yhteys. a.kytke 9-nastainen tietokaapeli tietokoneessa olevaan FOUNDATION-kenttäväyläkortin porttiin. b.kytke tiedonsiirtojohdotus liitäntäportteihin, joissa lukee D + ja D -. c. Avaa lähettimen sivussa oleva kansi, jossa lukee Field Terminals (riviliittimet) ja kytke tiedonsiirtojohdot 3095 lähettimen kahteen liittimeen, joissa lukee Fieldbus Wiring (kenttäväylän johdotus). 4. Valitse 3095 Engineering Assistant for FOUNDATION Fieldbus ohjelmavalikosta tai käytä 3095 EA FOUNDATION-kenttäväylän pikakuvaketta. 9

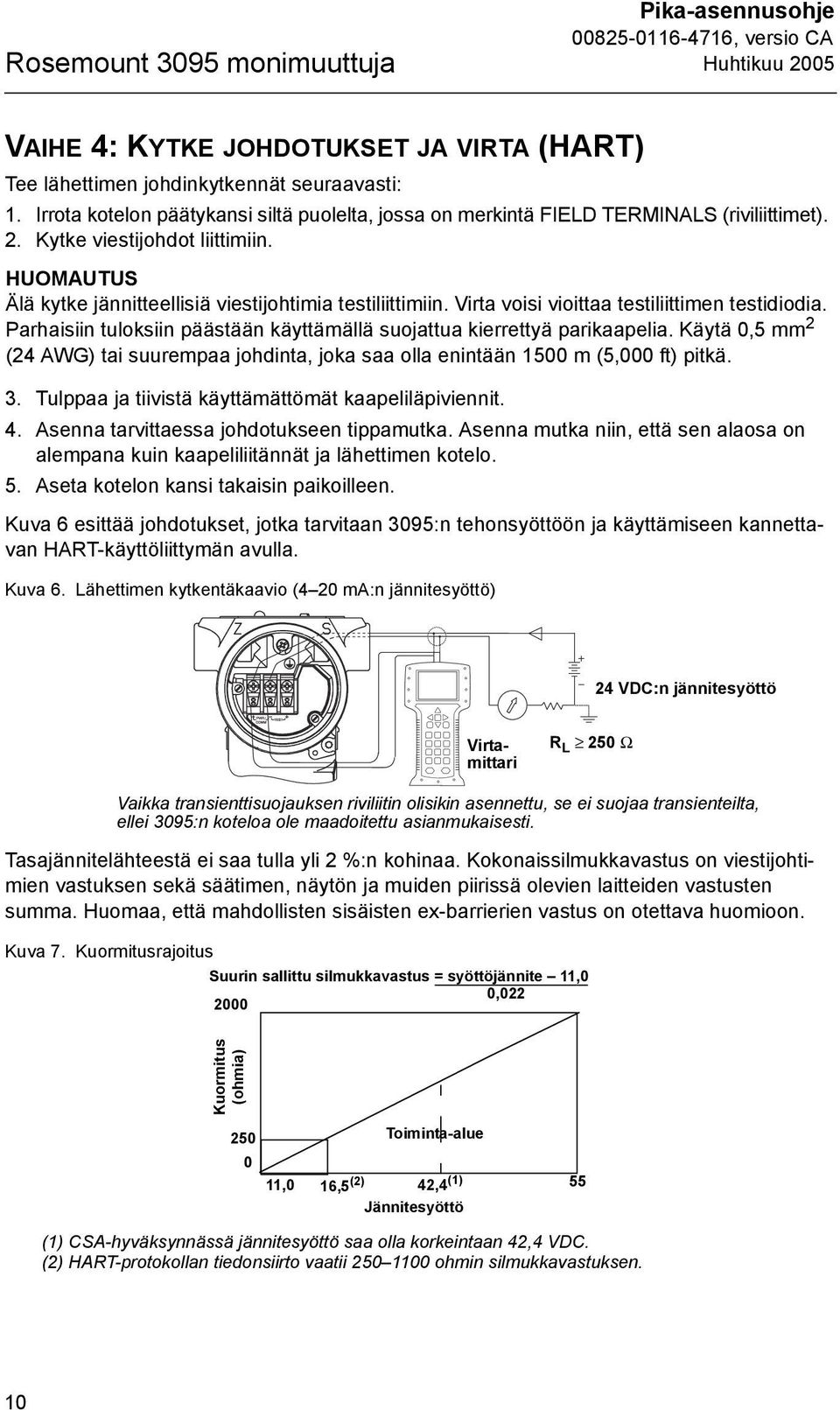

10 Pika-asennusohje STEP VAIHE 4: CONNECT KYTKE JOHDOTUKSET WIRING AND JA POWER VIRTA UP (HART) Tee lähettimen johdinkytkennät seuraavasti: 1. Irrota kotelon päätykansi siltä puolelta, jossa on merkintä FIELD TERMINALS (riviliittimet). 2. Kytke viestijohdot liittimiin. HUOMAUTUS Älä kytke jännitteellisiä viestijohtimia testiliittimiin. Virta voisi vioittaa testiliittimen testidiodia. Parhaisiin tuloksiin päästään käyttämällä suojattua kierrettyä parikaapelia. Käytä 0,5 mm 2 (24 AWG) tai suurempaa johdinta, joka saa olla enintään 1500 m (5,000 ft) pitkä. 3. Tulppaa ja tiivistä käyttämättömät kaapeliläpiviennit. 4. Asenna tarvittaessa johdotukseen tippamutka. Asenna mutka niin, että sen alaosa on alempana kuin kaapeliliitännät ja lähettimen kotelo. 5. Aseta kotelon kansi takaisin paikoilleen. Kuva 6 esittää johdotukset, jotka tarvitaan 3095:n tehonsyöttöön ja käyttämiseen kannettavan HART-käyttöliittymän avulla. Kuva 6. Lähettimen kytkentäkaavio (4 20 ma:n jännitesyöttö) 24 VDC:n jännitesyöttö Virtamittari R L 250 Ω Vaikka transienttisuojauksen riviliitin olisikin asennettu, se ei suojaa transienteilta, ellei 3095:n koteloa ole maadoitettu asianmukaisesti. Tasajännitelähteestä ei saa tulla yli 2 %:n kohinaa. Kokonaissilmukkavastus on viestijohtimien vastuksen sekä säätimen, näytön ja muiden piirissä olevien laitteiden vastusten summa. Huomaa, että mahdollisten sisäisten ex-barrierien vastus on otettava huomioon. Kuva 7. Kuormitusrajoitus Suurin sallittu silmukkavastus = syöttöjännite 11,0 0, Kuormitus (ohmia) 250 Toiminta-alue 0 11,0 16,5 (2) 42,4 (1) 55 Jännitesyöttö (1) CSA-hyväksynnässä jännitesyöttö saa olla korkeintaan 42,4 VDC. (2) HART-protokollan tiedonsiirto vaatii ohmin silmukkavastuksen. 10

11 Pika-asennusohje VAIHE 4: KYTKE JOHDOTUKSET JA VIRTA (KENTTÄVÄYLÄ) Tee lähettimen johdinkytkennät seuraavasti: 1. Irrota kotelon kansi, jossa lukee Field Terminals (Riviliittimet). Riviliittimien napaisuus ei vaikuta. 2. Kytke viestijohdot liittimiin, joissa lukee Fieldbus Wiring (kenttäväylän johdotus) 3. Tulppaa ja tiivistä käyttämättömät kaapeliläpiviennit. 4. Asenna tarvittaessa johdotukseen tippamutka. Asenna mutka niin, että sen alaosa on alempana kuin kaapeliliitännät ja lähettimen kotelo. 5. Aseta kotelon kansi takaisin paikoilleen. HUOMAUTUS Älä kiinnitä suojusta maahan. Jännitesyöttö Lähetin vaatii 9 32 VDC:n jännitteen (FISCO 9 15 VDC) toimiakseen. Tehosovitin Kenttäväyläsegmentti tarvitsee tehosovittimen, joka kytkee segmentin irti muista samaan tehonsyöttöön kytketyistä segmenteistä. Maadoitus Kenttäväyläsegmentin viestijohtimia ei voi maadoittaa. Viestijohtimen maadoitus estää koko kenttäväyläsegmentin toiminnan. Suojajohdon maadoitus Kenttäväyläsegmentin suojaamiseksi häiriöiltä suojajohdon maadoitukseen tarvitaan vain yksi maadoituspiste, jotta ei syntyisi maasilmukkaa. Maadoituspiste on tavallisesti virransyötössä. Päätevastus Jokaiseen kenttäväyläsegmenttiin pitää asentaa päätevastus jokaisen segmentin alkuun ja loppuun. 11

12 Pika-asennusohje VAIHE 5: KONFIGUROI LÄHETIN (HART) Piirin asetus käsiajolle Aseta mittauspiiri käsiajolle, kun haluat lähettää tai pyytää tietoja, jotka voivat häiritä piiriä tai muuttaa lähettimen lähtöviestiä. Myös näyttöön tulee kehote asettaa piiri käsiajolle tarvittaessa. Tämän kehotteen kuittaaminen ei aseta piiriä käsiajolle. Konfiguraation lähetys lähettimelle Lähetä konfiguraatio lähettimelle seuraavasti. Kun tiedot lähetetään, kaikki aiemmat lähetintiedot korvataan uusilla. 1. EA: Valitse Configure > Configure Flow (konfiguroi virtaus). 2. Ohjelmoi virtaussovellus ohjatun wizardin avulla. 3. Valitse Send Flow Configuration to transmitter (lähetä virtauskonfiguraatio lähettimelle) konfiguraation lähettämiseksi. Peruskonfiguraation parametrit HUOMAUTUS: Tarkistusmerkit ( ) osoittavat konfiguroinnin perusparametrit. Ainakin näiden parametrien arvot on varmistettava konfiguroinnissa ja käyttöönotossa. Emerson Process Management toimittaa lähettimet pyydettäessä viritettynä määritellylle mitta-alueelle tai tehtaan oletuksen mukaisesti (täydelle mitta-alueelle viritettyinä). Taulukko 2. HART-käyttöliittymän pikanäppäinsarja Toiminto/muuttuja Pikanäppäinsarja % viest 1, 1, 2 % viest 1, 1, 5, 1, 3 4 V on 1, 1, 5, 4, 1 Absoluuttipaine (AP) 1, 1, 4, 2 Aluearvot 1, 3, 3 AO1 1, 1, 3 AO1 3 AO-hälytystyyppi 1, 4, 1, 1, 1 AP-anturin viritys 1, 2, 2, 1, 2 AP-vaimennus 1, 4, 2, 5, 2 AP-yksiköt 1, 3, 2, 2 D/A-viritys 1, 2, 2, 2, 1 DP LRV 4 DP pienen virtauksen leikkuri 1, 4, 6 DP URV 5 DP-anturin alue 1, 3, 5, 1 DP-anturin viritys 1, 2, 2, 1, 1 DP-yksiköt 1, 3, 2, 1 Erikoisvirtausyksiköt 1, 4, 5, 1 GP-anturin viritys 1, 2, 2, 1, 3 GP-vaimennus 1, 4, 2, 5, 4 GP-yksiköt 1, 3, 2, 4 Hydraulisen välittimen tyyppi 1, 3, 5, 10 Ilmanpaineen konfiguraatio 1, 4, 2, 3 12

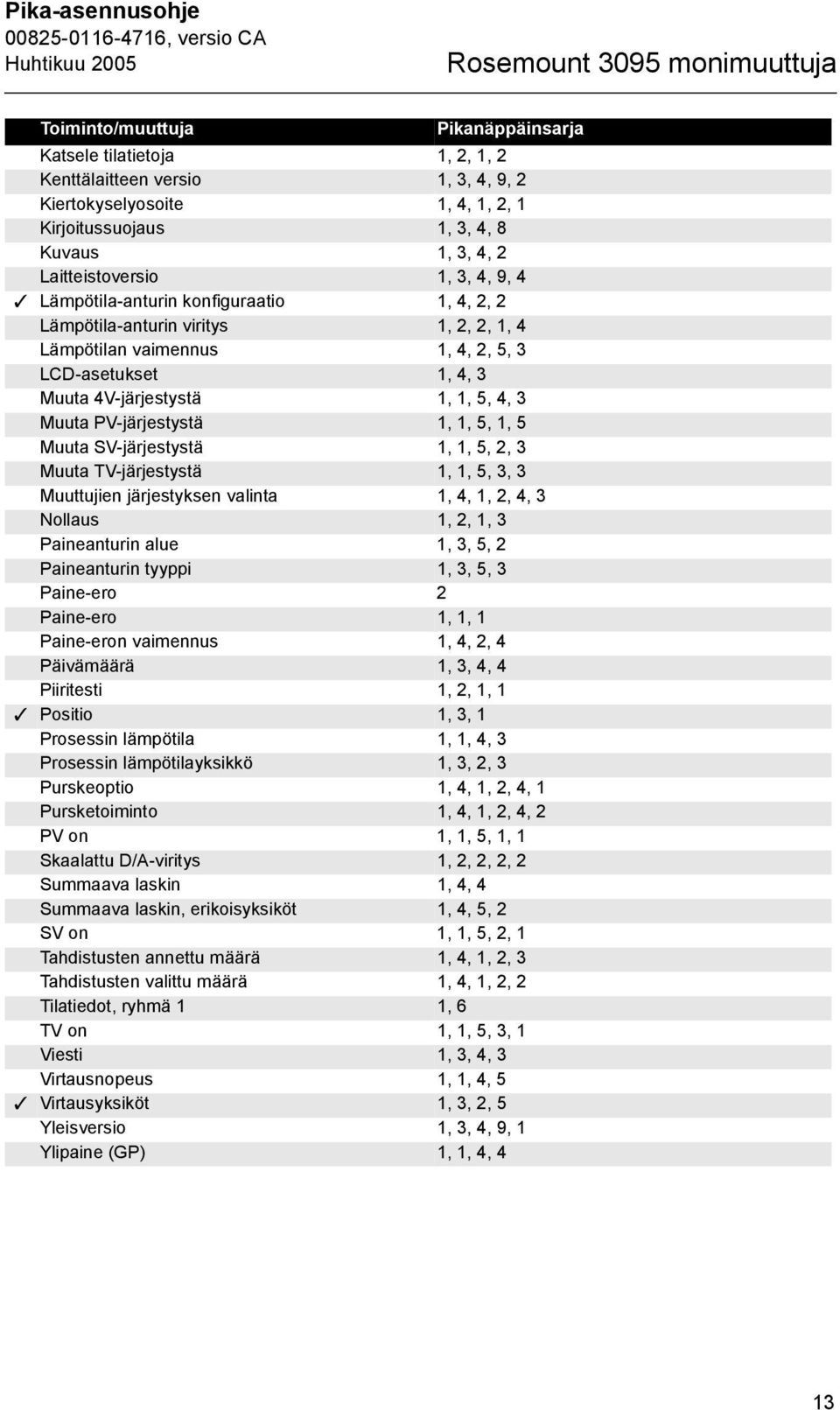

13 Pika-asennusohje Toiminto/muuttuja Pikanäppäinsarja Katsele tilatietoja 1, 2, 1, 2 Kenttälaitteen versio 1, 3, 4, 9, 2 Kiertokyselyosoite 1, 4, 1, 2, 1 Kirjoitussuojaus 1, 3, 4, 8 Kuvaus 1, 3, 4, 2 Laitteistoversio 1, 3, 4, 9, 4 Lämpötila-anturin konfiguraatio 1, 4, 2, 2 Lämpötila-anturin viritys 1, 2, 2, 1, 4 Lämpötilan vaimennus 1, 4, 2, 5, 3 LCD-asetukset 1, 4, 3 Muuta 4V-järjestystä 1, 1, 5, 4, 3 Muuta PV-järjestystä 1, 1, 5, 1, 5 Muuta SV-järjestystä 1, 1, 5, 2, 3 Muuta TV-järjestystä 1, 1, 5, 3, 3 Muuttujien järjestyksen valinta 1, 4, 1, 2, 4, 3 Nollaus 1, 2, 1, 3 Paineanturin alue 1, 3, 5, 2 Paineanturin tyyppi 1, 3, 5, 3 Paine-ero 2 Paine-ero 1, 1, 1 Paine-eron vaimennus 1, 4, 2, 4 Päivämäärä 1, 3, 4, 4 Piiritesti 1, 2, 1, 1 Positio 1, 3, 1 Prosessin lämpötila 1, 1, 4, 3 Prosessin lämpötilayksikkö 1, 3, 2, 3 Purskeoptio 1, 4, 1, 2, 4, 1 Pursketoiminto 1, 4, 1, 2, 4, 2 PV on 1, 1, 5, 1, 1 Skaalattu D/A-viritys 1, 2, 2, 2, 2 Summaava laskin 1, 4, 4 Summaava laskin, erikoisyksiköt 1, 4, 5, 2 SV on 1, 1, 5, 2, 1 Tahdistusten annettu määrä 1, 4, 1, 2, 3 Tahdistusten valittu määrä 1, 4, 1, 2, 2 Tilatiedot, ryhmä 1 1, 6 TV on 1, 1, 5, 3, 1 Viesti 1, 3, 4, 3 Virtausnopeus 1, 1, 4, 5 Virtausyksiköt 1, 3, 2, 5 Yleisversio 1, 3, 4, 9, 1 Ylipaine (GP) 1, 1, 4, 4 13

14 Pika-asennusohje VAIHE 5: KONFIGUROI LÄHETIN (KENTTÄVÄYLÄ) Jokainen FOUNDATION-kenttäväyläisäntä tai konfiguraattori esittää ja suorittaa konfiguroinnit eri menettelyllä. Toiset käyttävät laitekuvauksia (DD) tai DD-metodeja konfigurointiin ja tietojen esittämiseen yhdenmukaisesti eri sovellusympäristöissä. Isännän tai konfiguraattorin ei tarvitse välttämättä tukea näitä ominaisuuksia. Voit tehdä lähettimen peruskonfiguroinnin seuraavien lohkoesimerkkien avulla. Lisätietoja edistyneemmistä konfiguraatioista, mukaan lukien 3095 massavirtauslähettimen siirtolohko, on 3095:n käsikirjassa ( ). HUOMAUTUS DeltaV:n käyttäjien tulee käyttää DeltaV Exploreria resurssi- ja siirtolohkoissa ja Control Studiota toimilohkoissa. Konfiguraation lähetys lähettimelle Muodosta ja lähetä massavirtauskonfiguraatio massavirtauslähettimen siirtolohkolle seuraavasti: HUOMAUTUS Kaikki aiemmat massavirtauslähettimen siirtolohkon tiedot korvataan, kun konfiguraatio lähetetään. 1. Avaa 3095 Engineering Assistant for FOUNDATION Fieldbus. 2. Skannaa FOUNDATION-kenttäväyläsektori valitsemalla Scan (skannaa) ja valitse laite, joka tarvitsee uuden tai päivitetyn massavirtakonfiguraatiotiedoston. 3. Valitse ohjattu EA-ohjelma. 4. Käy läpi ohjattu virtauskonfiguraatio-ohjelma ja luo massavirtakonfiguraatiotiedosto. 5. Tallenna uusi tai päivitetty massavirtakonfiguraatiotiedosto. Tiedostot on tallennettava myöhempää tarkastelua tai päivitystä varten. Tiedostoja ei voi siirtää massavirtalähettimen siirtolohkosta. 6. Lähetä massavirtakonfiguraatiotiedosto valittuun massavirtalähettimen siirtolohkoon valitsemalla Send (lähetä). AI-lohkon konfigurointi AI-lohkon käyttöparametrit Parametrit Anna tiedot Channel (kanava) 1 = Paine 2 = Staattinen paine 3 = Prosessin lämpötila 4 = Laitteen lämpötila 5 = Massavirta L_Type (tyyppi) Suora, käänteinen tai neliöjuuri XD_Scale (skaala) Skaala ja insinööriyksiköt (Huomautus: Valitse vain laitteen tukemia yksiköitä.) Paine: Pa bar 68 F psi 0 C kpa mbar 68 F g/cm2 0 C mpa atm 68 F kg/cm2 4 C torr 4 C Lämpötila: C F K Out_Scale (skaala) Massavirtausnopeus: lb m /sec lb m /min lb m /hr lb m /day kg/s kg/min kg/h g/s g/min g/h Vakiokuutiometriä/s Vakiokuutiometriä/min Vakiokuutiometriä/h Vakiokuutiometriä/vrk Vakiokuutiometriä/s Vakiokuutiometriä/min Vakiokuutiometriä/h Vakiokuutiometriä/vrk Skaala ja insinööriyksiköt 14

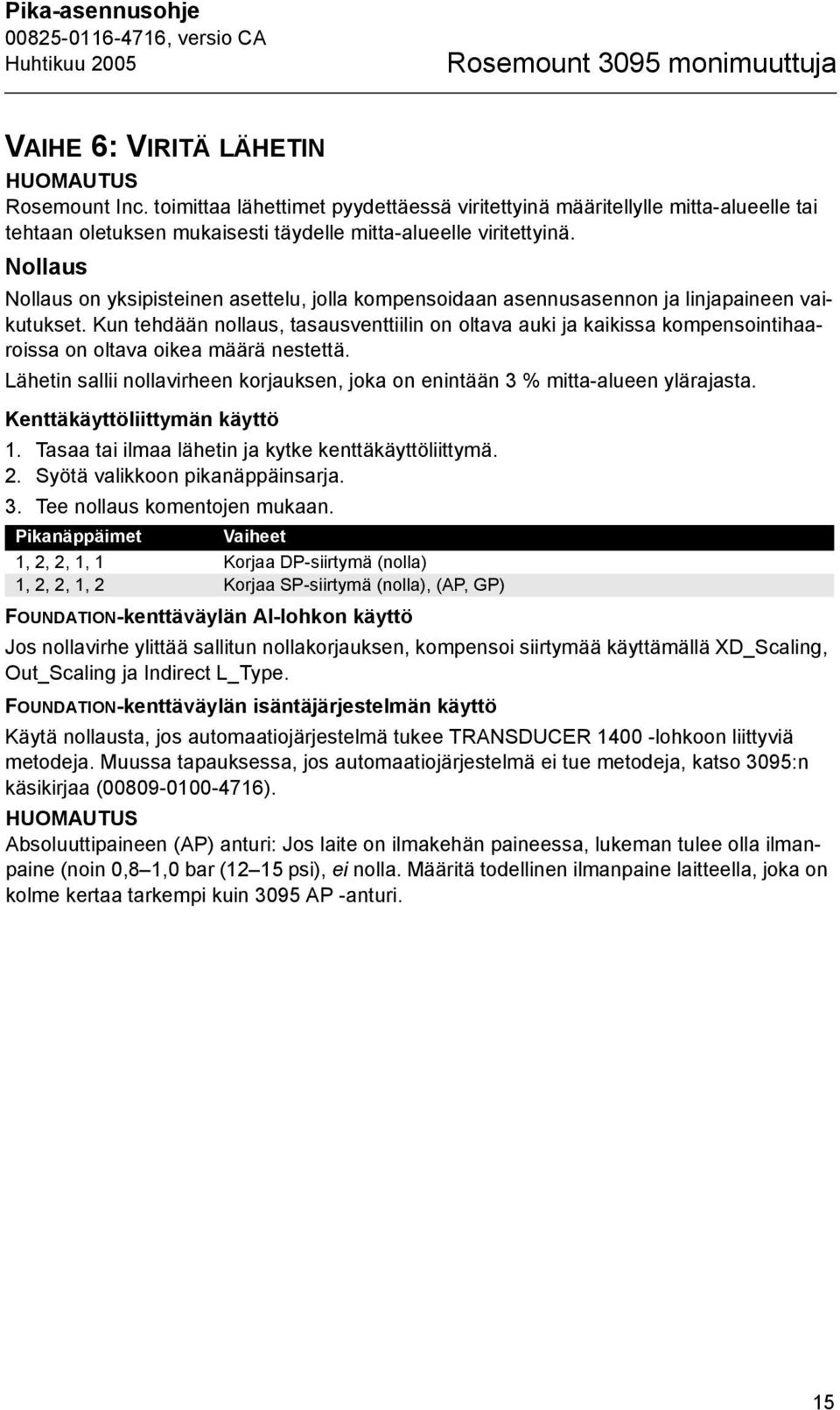

15 Pika-asennusohje VAIHE 6: VIRITÄ LÄHETIN HUOMAUTUS Rosemount Inc. toimittaa lähettimet pyydettäessä viritettyinä määritellylle mitta-alueelle tai tehtaan oletuksen mukaisesti täydelle mitta-alueelle viritettyinä. Nollaus Nollaus on yksipisteinen asettelu, jolla kompensoidaan asennusasennon ja linjapaineen vaikutukset. Kun tehdään nollaus, tasausventtiilin on oltava auki ja kaikissa kompensointihaaroissa on oltava oikea määrä nestettä. Lähetin sallii nollavirheen korjauksen, joka on enintään 3 % mitta-alueen ylärajasta. Kenttäkäyttöliittymän käyttö 1. Tasaa tai ilmaa lähetin ja kytke kenttäkäyttöliittymä. 2. Syötä valikkoon pikanäppäinsarja. 3. Tee nollaus komentojen mukaan. Pikanäppäimet Vaiheet 1, 2, 2, 1, 1 Korjaa DP-siirtymä (nolla) 1, 2, 2, 1, 2 Korjaa SP-siirtymä (nolla), (AP, GP) FOUNDATION-kenttäväylän AI-lohkon käyttö Jos nollavirhe ylittää sallitun nollakorjauksen, kompensoi siirtymää käyttämällä XD_Scaling, Out_Scaling ja Indirect L_Type. FOUNDATION-kenttäväylän isäntäjärjestelmän käyttö Käytä nollausta, jos automaatiojärjestelmä tukee TRANSDUCER lohkoon liittyviä metodeja. Muussa tapauksessa, jos automaatiojärjestelmä ei tue metodeja, katso 3095:n käsikirjaa ( ). HUOMAUTUS Absoluuttipaineen (AP) anturi: Jos laite on ilmakehän paineessa, lukeman tulee olla ilmanpaine (noin 0,8 1,0 bar (12 15 psi), ei nolla. Määritä todellinen ilmanpaine laitteella, joka on kolme kertaa tarkempi kuin 3095 AP -anturi. 15

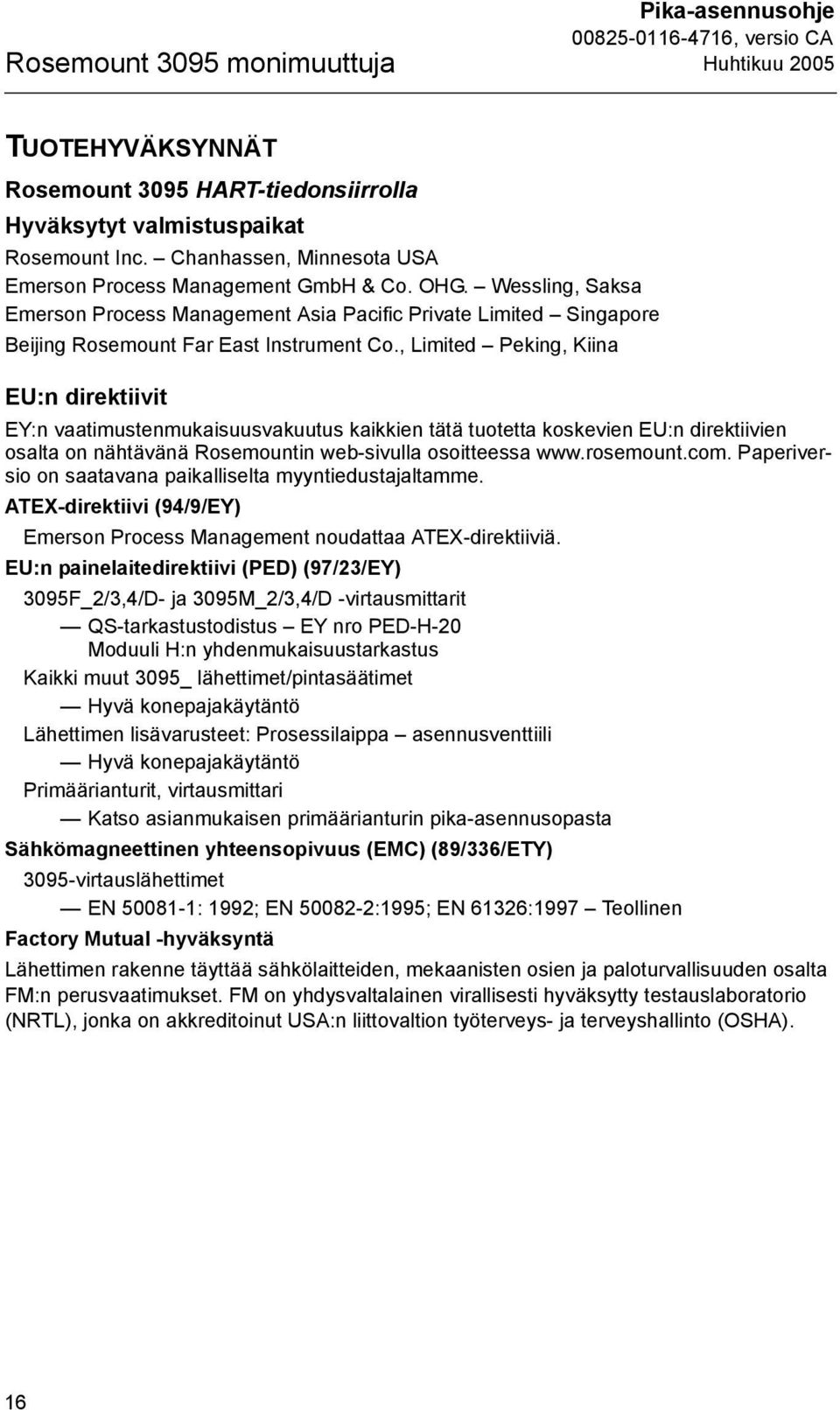

16 Pika-asennusohje TUOTEHYVÄKSYNNÄT Rosemount 3095 HART-tiedonsiirrolla Hyväksytyt valmistuspaikat Rosemount Inc. Chanhassen, Minnesota USA Emerson Process Management GmbH & Co. OHG. Wessling, Saksa Emerson Process Management Asia Pacific Private Limited Singapore Beijing Rosemount Far East Instrument Co., Limited Peking, Kiina EU:n direktiivit EY:n vaatimustenmukaisuusvakuutus kaikkien tätä tuotetta koskevien EU:n direktiivien osalta on nähtävänä Rosemountin web-sivulla osoitteessa Paperiversio on saatavana paikalliselta myyntiedustajaltamme. ATEX-direktiivi (94/9/EY) Emerson Process Management noudattaa ATEX-direktiiviä. EU:n painelaitedirektiivi (PED) (97/23/EY) 3095F_2/3,4/D- ja 3095M_2/3,4/D -virtausmittarit QS-tarkastustodistus EY nro PED-H-20 Moduuli H:n yhdenmukaisuustarkastus Kaikki muut 3095_ lähettimet/pintasäätimet Hyvä konepajakäytäntö Lähettimen lisävarusteet: Prosessilaippa asennusventtiili Hyvä konepajakäytäntö Primäärianturit, virtausmittari Katso asianmukaisen primäärianturin pika-asennusopasta Sähkömagneettinen yhteensopivuus (EMC) (89/336/ETY) 3095-virtauslähettimet EN : 1992; EN :1995; EN 61326:1997 Teollinen Factory Mutual -hyväksyntä Lähettimen rakenne täyttää sähkölaitteiden, mekaanisten osien ja paloturvallisuuden osalta FM:n perusvaatimukset. FM on yhdysvaltalainen virallisesti hyväksytty testauslaboratorio (NRTL), jonka on akkreditoinut USA:n liittovaltion työterveys- ja terveyshallinto (OSHA). 16

17 Pika-asennusohje Vaarallisten tilojen luokitukset 3095 monimuuttuja -massavirtauslaitteet HART-tiedonsiirrolla Pohjoisamerikkalaiset luokitukset Factory Mutual (FM) A räjähdyspaineen kestävä: luokka I, alaluokka 1, ryhmät B, C ja D. Pölysytytyksen kestävä: luokka II ja luokka III, alaluokka 1, ryhmät E, F ja G. Kotelotyyppi NEMA 4X. Suljettu tehtaalla. Kipinöimätön syöttö vastusanturille: luokka I, alaluokka 2, ryhmät A, B, C ja D. B Yhdistelmänä hyväksyntäryhmä A ja seuraavat: Luonnostaan vaaraton käytössä: luokka I, II ja III, alaluokka 1, ryhmät A, B, C, D, E, F ja G vaaralliset ulkotilat. Syttymätön: luokka I, alaluokka 2, ryhmät A, B, C ja D. Lämpötilakoodi T4. Suljettu tehtaalla. Tuloparametrit ja asennus: ks. piirustus Canadian Standards Association (CSA) -hyväksynnät C Räjähdyspaineen kestävä: luokka I, alaluokka 1, ryhmät B, C ja D. Pölysytytyksen kestävä: luokka II/luokka III, alaluokka 1, ryhmät E, F ja G. CSA-kotelotyyppi 4X sopii käytettäväksi vaarallisissa sisä- ja ulkotiloissa. Kipinöimätön syöttö vastusanturille: luokka I, alaluokka 2, ryhmät A, B, C ja D. Suljettu tehtaalla. Asennettu Rosemountin piirustuksen mukaisesti. Hyväksyntä: luokka I, alaluokka 2, ryhmät A, B, C ja D. D Yhdistelmänä hyväksyntäryhmä C ja seuraavat: Luonnostaan vaaraton: luokka I, alaluokka 1, ryhmät A, B, C ja D, kun asennettu Rosemountin piirustuksen mukaisesti. Lämpötilakoodi T3C. Tuloparametrit: ks. piirustus EU:n luokitukset F ATEX luonnostaan vaaraton -sertifiointi Hyväksyntänumero: BAS98ATEX1359X II 1 G EEx ia IIC T5 (T amb = 45 C - 40 C) EEx ia IIC T4 (T amb = 45 C - 70 C) 1180 Taulukko 3. Liitäntäparametrit (virta-/viestiliittimet) U i = 30 V I i = 200 ma P i = 1,0 W C i = 0,012 µf L i = 0 Taulukko 4. Lämpötila-anturin kytkentäparametrit U o = 30 V I o = 19 ma P o = 140 mw C i = 0,002 µf L i = 0 17

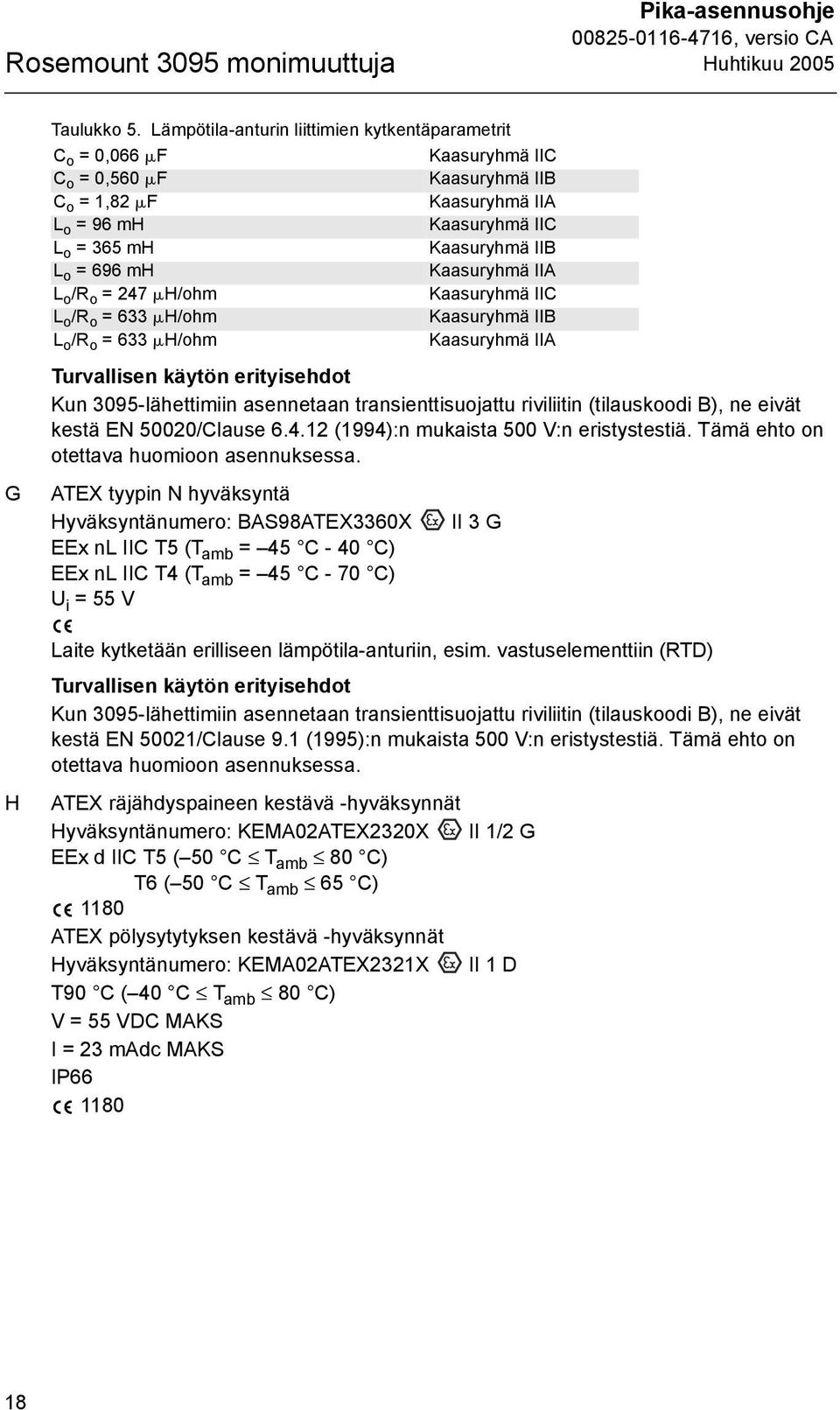

18 Pika-asennusohje G H Taulukko 5. Lämpötila-anturin liittimien kytkentäparametrit C o = 0,066 F Kaasuryhmä IIC C o = 0,560 F Kaasuryhmä IIB C o = 1,82 F Kaasuryhmä IIA L o = 96 mh Kaasuryhmä IIC L o = 365 mh Kaasuryhmä IIB L o = 696 mh Kaasuryhmä IIA L o /R o = 247 H/ohm Kaasuryhmä IIC L o /R o = 633 H/ohm Kaasuryhmä IIB L o /R o = 633 H/ohm Kaasuryhmä IIA Turvallisen käytön erityisehdot Kun 3095-lähettimiin asennetaan transienttisuojattu riviliitin (tilauskoodi B), ne eivät kestä EN 50020/Clause (1994):n mukaista 500 V:n eristystestiä. Tämä ehto on otettava huomioon asennuksessa. ATEX tyypin N hyväksyntä Hyväksyntänumero: BAS98ATEX3360X II 3 G EEx nl IIC T5 (T amb = 45 C - 40 C) EEx nl IIC T4 (T amb = 45 C - 70 C) U i = 55 V Laite kytketään erilliseen lämpötila-anturiin, esim. vastuselementtiin (RTD) Turvallisen käytön erityisehdot Kun 3095-lähettimiin asennetaan transienttisuojattu riviliitin (tilauskoodi B), ne eivät kestä EN 50021/Clause 9.1 (1995):n mukaista 500 V:n eristystestiä. Tämä ehto on otettava huomioon asennuksessa. ATEX räjähdyspaineen kestävä -hyväksynnät Hyväksyntänumero: KEMA02ATEX2320X II 1/2 G EEx d IIC T5 ( 50 C T amb 80 C) T6 ( 50 C T amb 65 C) 1180 ATEX pölysytytyksen kestävä -hyväksynnät Hyväksyntänumero: KEMA02ATEX2321X II 1 D T90 C ( 40 C T amb 80 C) V = 55 VDC MAKS I = 23 madc MAKS IP

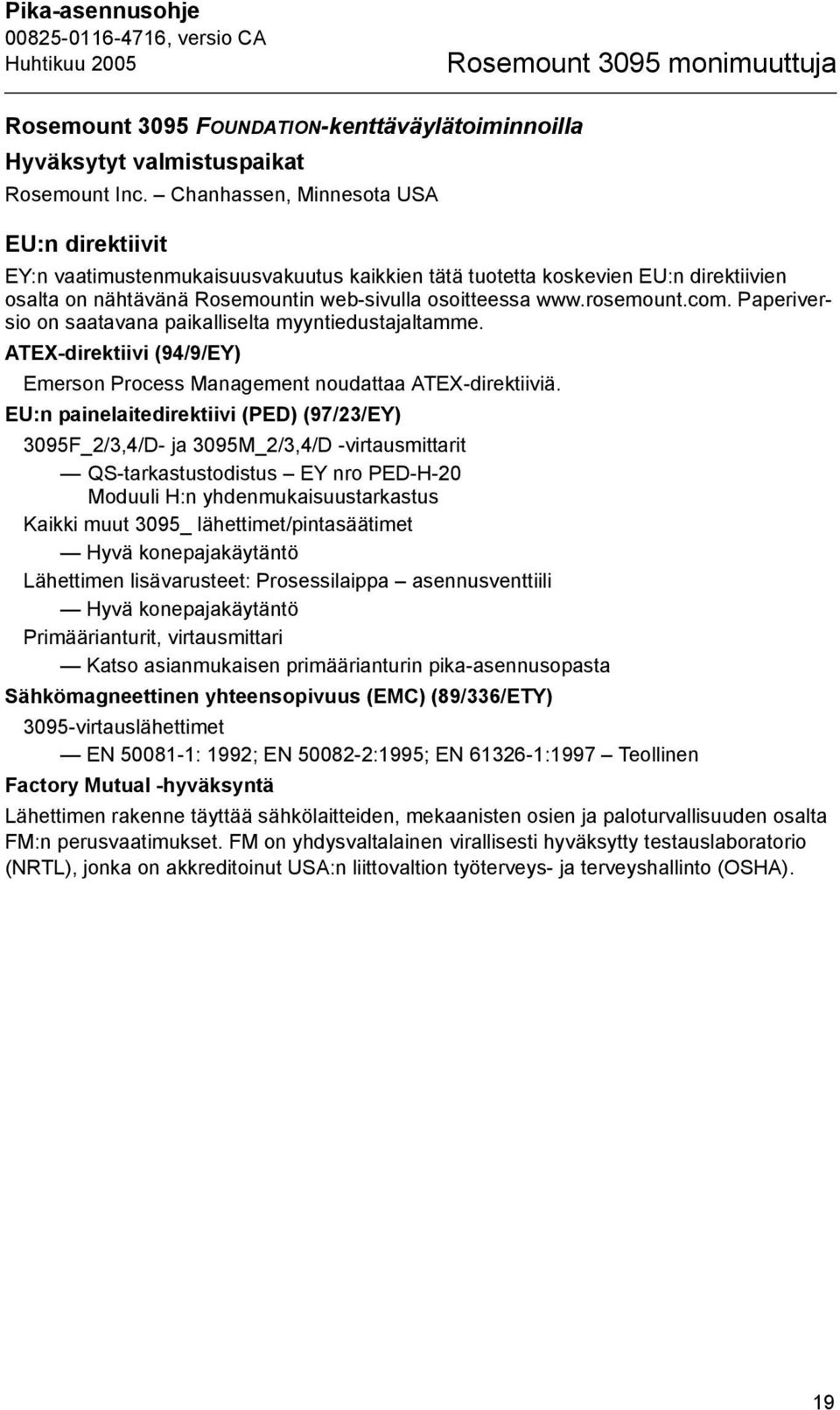

19 Pika-asennusohje Rosemount 3095 FOUNDATION-kenttäväylätoiminnoilla Hyväksytyt valmistuspaikat Rosemount Inc. Chanhassen, Minnesota USA EU:n direktiivit EY:n vaatimustenmukaisuusvakuutus kaikkien tätä tuotetta koskevien EU:n direktiivien osalta on nähtävänä Rosemountin web-sivulla osoitteessa Paperiversio on saatavana paikalliselta myyntiedustajaltamme. ATEX-direktiivi (94/9/EY) Emerson Process Management noudattaa ATEX-direktiiviä. EU:n painelaitedirektiivi (PED) (97/23/EY) 3095F_2/3,4/D- ja 3095M_2/3,4/D -virtausmittarit QS-tarkastustodistus EY nro PED-H-20 Moduuli H:n yhdenmukaisuustarkastus Kaikki muut 3095_ lähettimet/pintasäätimet Hyvä konepajakäytäntö Lähettimen lisävarusteet: Prosessilaippa asennusventtiili Hyvä konepajakäytäntö Primäärianturit, virtausmittari Katso asianmukaisen primäärianturin pika-asennusopasta Sähkömagneettinen yhteensopivuus (EMC) (89/336/ETY) 3095-virtauslähettimet EN : 1992; EN :1995; EN :1997 Teollinen Factory Mutual -hyväksyntä Lähettimen rakenne täyttää sähkölaitteiden, mekaanisten osien ja paloturvallisuuden osalta FM:n perusvaatimukset. FM on yhdysvaltalainen virallisesti hyväksytty testauslaboratorio (NRTL), jonka on akkreditoinut USA:n liittovaltion työterveys- ja terveyshallinto (OSHA). 19

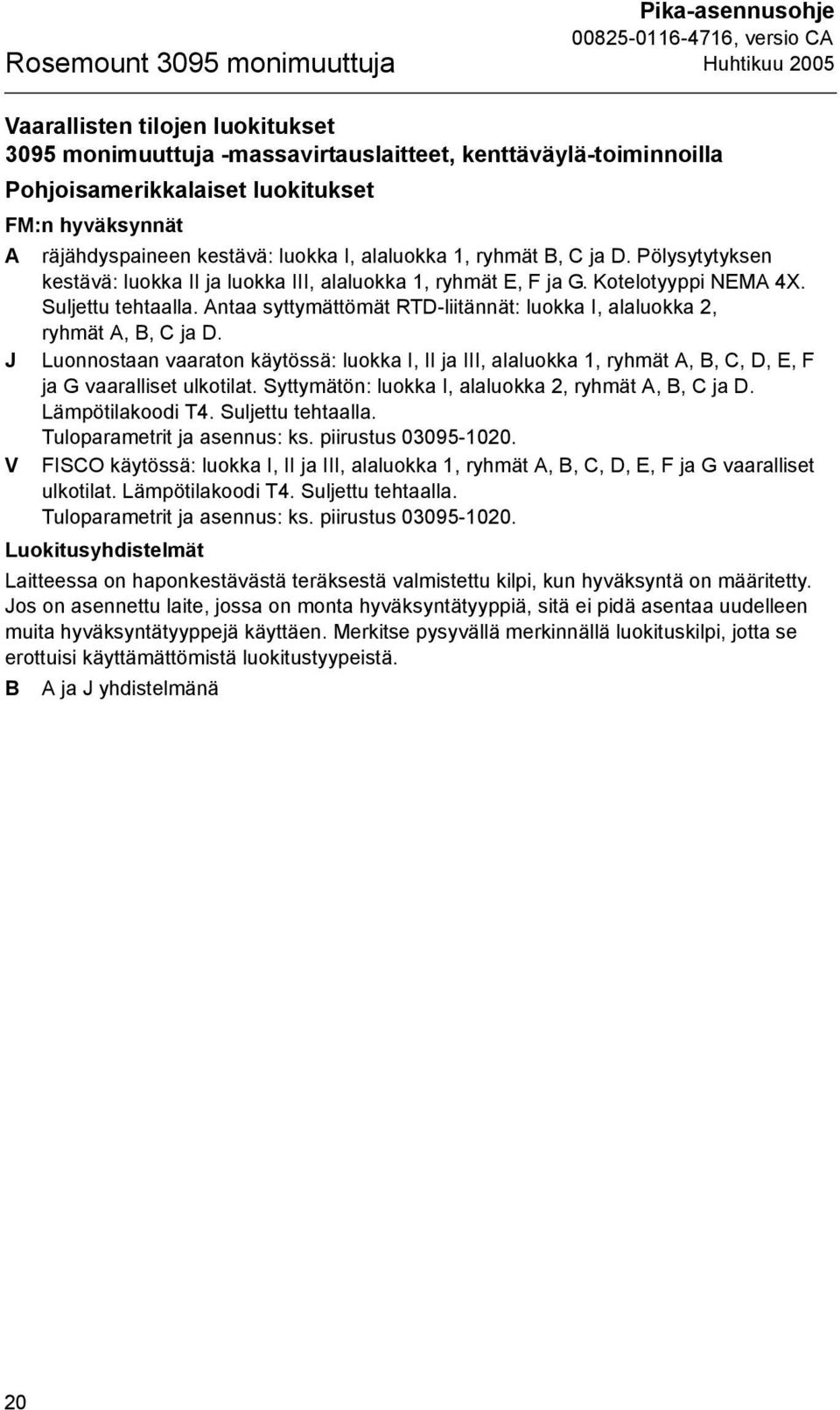

20 Pika-asennusohje Vaarallisten tilojen luokitukset 3095 monimuuttuja -massavirtauslaitteet, kenttäväylä-toiminnoilla Pohjoisamerikkalaiset luokitukset FM:n hyväksynnät A räjähdyspaineen kestävä: luokka I, alaluokka 1, ryhmät B, C ja D. Pölysytytyksen kestävä: luokka II ja luokka III, alaluokka 1, ryhmät E, F ja G. Kotelotyyppi NEMA 4X. Suljettu tehtaalla. Antaa syttymättömät RTD-liitännät: luokka I, alaluokka 2, ryhmät A, B, C ja D. J Luonnostaan vaaraton käytössä: luokka I, II ja III, alaluokka 1, ryhmät A, B, C, D, E, F ja G vaaralliset ulkotilat. Syttymätön: luokka I, alaluokka 2, ryhmät A, B, C ja D. Lämpötilakoodi T4. Suljettu tehtaalla. Tuloparametrit ja asennus: ks. piirustus V FISCO käytössä: luokka I, II ja III, alaluokka 1, ryhmät A, B, C, D, E, F ja G vaaralliset ulkotilat. Lämpötilakoodi T4. Suljettu tehtaalla. Tuloparametrit ja asennus: ks. piirustus Luokitusyhdistelmät Laitteessa on haponkestävästä teräksestä valmistettu kilpi, kun hyväksyntä on määritetty. Jos on asennettu laite, jossa on monta hyväksyntätyyppiä, sitä ei pidä asentaa uudelleen muita hyväksyntätyyppejä käyttäen. Merkitse pysyvällä merkinnällä luokituskilpi, jotta se erottuisi käyttämättömistä luokitustyypeistä. B A ja J yhdistelmänä 20
