Rosemount painelähetin PROFIBUS PA:lla. Rosemount 2051CF -sarjan virtauslähetin PROFIBUS PA:lla

Transkriptio

1 Rosemount 2051 Rosemount painelähetin PROFIBUS PA:lla Rosemount 2051CF -sarjan virtauslähetin PROFIBUS PA:lla Aloitus Vaihe 1: Asenna lähetin Vaihe 2: Tarkista kotelon kääntämistarve Vaihe 3: Aseta yliheitot ja kytkimet Vaihe 4: Kytke johtimet ja virta Vaihe 5: Peruskonfigurointi Vaihe 6: Nollaa lähetin Tuotehyväksynnät Valmis

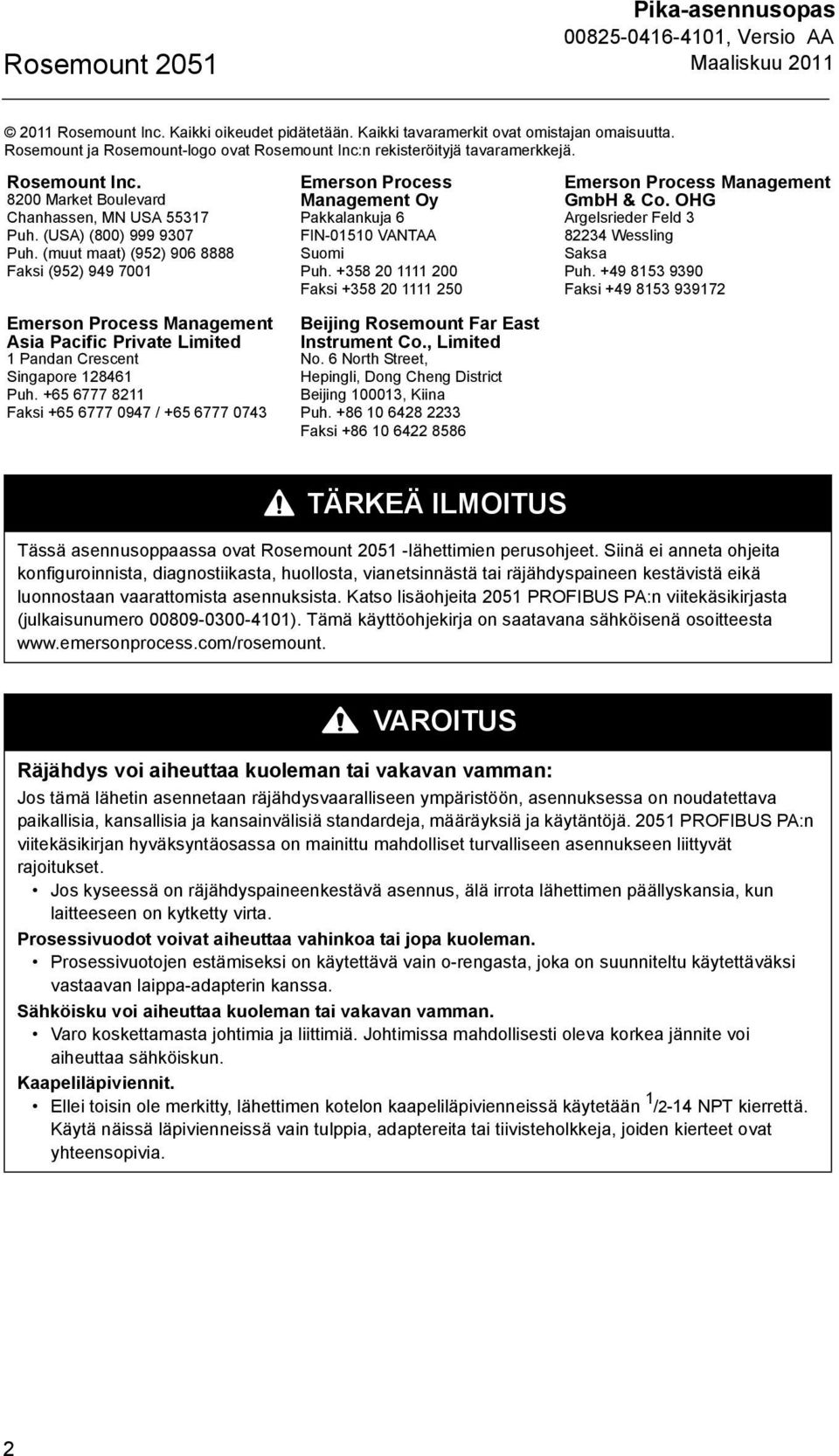

2 Rosemount Rosemount Inc. Kaikki oikeudet pidätetään. Kaikki tavaramerkit ovat omistajan omaisuutta. Rosemount ja Rosemount-logo ovat Rosemount Inc:n rekisteröityjä tavaramerkkejä. Rosemount Inc Market Boulevard Chanhassen, MN USA Puh. (USA) (800) Puh. (muut maat) (952) Faksi (952) Emerson Process Management Asia Pacific Private Limited 1 Pandan Crescent Singapore Puh Faksi / Emerson Process Management Oy Pakkalankuja 6 FIN VANTAA Suomi Puh Faksi Beijing Rosemount Far East Instrument Co., Limited No. 6 North Street, Hepingli, Dong Cheng District Beijing , Kiina Puh Faksi Emerson Process Management GmbH & Co. OHG Argelsrieder Feld Wessling Saksa Puh Faksi TÄRKEÄ ILMOITUS Tässä asennusoppaassa ovat Rosemount lähettimien perusohjeet. Siinä ei anneta ohjeita konfiguroinnista, diagnostiikasta, huollosta, vianetsinnästä tai räjähdyspaineen kestävistä eikä luonnostaan vaarattomista asennuksista. Katso lisäohjeita 2051 PROFIBUS PA:n viitekäsikirjasta (julkaisunumero ). Tämä käyttöohjekirja on saatavana sähköisenä osoitteesta VAROITUS Räjähdys voi aiheuttaa kuoleman tai vakavan vamman: Jos tämä lähetin asennetaan räjähdysvaaralliseen ympäristöön, asennuksessa on noudatettava paikallisia, kansallisia ja kansainvälisiä standardeja, määräyksiä ja käytäntöjä PROFIBUS PA:n viitekäsikirjan hyväksyntäosassa on mainittu mahdolliset turvalliseen asennukseen liittyvät rajoitukset. Jos kyseessä on räjähdyspaineenkestävä asennus, älä irrota lähettimen päällyskansia, kun laitteeseen on kytketty virta. Prosessivuodot voivat aiheuttaa vahinkoa tai jopa kuoleman. Prosessivuotojen estämiseksi on käytettävä vain o-rengasta, joka on suunniteltu käytettäväksi vastaavan laippa-adapterin kanssa. Sähköisku voi aiheuttaa kuoleman tai vakavan vamman. Varo koskettamasta johtimia ja liittimiä. Johtimissa mahdollisesti oleva korkea jännite voi aiheuttaa sähköiskun. Kaapeliläpiviennit. Ellei toisin ole merkitty, lähettimen kotelon kaapeliläpivienneissä käytetään 1 /2-14 NPT kierrettä. Käytä näissä läpivienneissä vain tulppia, adaptereita tai tiivisteholkkeja, joiden kierteet ovat yhteensopivia. 2

3 Virtaus Rosemount 2051 VAIHE 1: ASENNA LÄHETIN Nestesovellukset 1. Aseta ulosotot linjan sivulle. 2. Asenna ulosottojen tasolle tai alapuolelle. 3. Asenna lähetin siten, että ilmausventtiilit osoittavat ylöspäin. Virtaus Kaasusovellukset 1. Aseta ulosotot linjan yläosaan tai sivuun. 2. Asenna ulosottojen tasolle tai yläpuolelle. Höyrysovellukset 1. Aseta ulosotot linjan sivulle. 2. Asenna ulosottojen tasolle tai alapuolelle. 3. Täytä impulssilinjat vedellä. Virtaus 3

4 Rosemount 2051 VAIHE 1 JATKUU... Paneelikiinnitys (1) Rosemount 2051C Coplanar-laippa Asennus putkeen Perinteinen laippa Rosemount 2051T (1) Käyttäjän on hankittava paneelipultit. 4

5 Rosemount 2051 VAIHE 1 JATKUU... Pulttaukseen liittyviä seikkoja Jos lähettimen asennus edellyttää prosessilaippojen, asennusventtiilien tai laippa-adapterien käyttöä, noudata niiden kokoonpano-ohjeita hyvän tiivistyksen ja lähettimen optimaalisen suorituskyvyn varmistamiseksi. Käytä ainoastaan lähettimen mukana toimitettuja tai Emerson Process Managementin varaosina myymiä pultteja. Kuva 1 näyttää tavalliset lähetinkokoonpanot tarvittavilla pultin pituuksilla. Kuva 1. Tavalliset lähetinrakenteet A. Lähetin, jossa on Coplanar-laippa C. Lähetin, jossa on perinteinen laippa ja valinnaiset laippa-adapterit D. Lähetin, jossa on Coplanar-laippa sekä valinnaiset asennusventtiilit ja laippa-adapterit 4 x 44 mm (1.75") 4 x 57 mm (2.25") B. Lähetin, jossa on Coplanarlaippa ja valinnaiset laippa-adapterit 4 x 44 mm (1.75") 4 x 38 mm (1.50") 4 x 73 mm (2.88") 4 x 44 mm (1.75") Pultit ovat yleensä hiiliterästä tai ruostumatonta terästä. Totea materiaali katsomalla pultin päässä olevaa merkintää ja hakemalla viitetiedot taulukosta, Kuva 2. Jos pulttimateriaalia ei näy taulukossa, Kuva 2, ota yhteys paikalliseen Emerson Process Management -edustajaan ja pyydä lisätietoja. Asenna pultit seuraavalla tavalla: 1. Hiiliteräspultteja ei tarvitse voidella ja haponkestävästä teräksestä valmistetut pultit on pinnoitettu voiteluaineella asennuksen helpottamiseksi. Kummankaan tyyppisen pultin asennuksessa ei tule käyttää lisävoiteluainetta. 2. Kiristä pultit sormin. 3. Kiristä pultit ristikkäin alkukiristysarvoon. Katso alkukiristysarvot taulukosta, Kuva Kiristä pultit loppukiristysarvoon edelleen ristikkäin. Katso loppukiristysarvot taulukosta, Kuva Varmista ennen paineistusta, että laippapultit työntyvät anturirungon läpi. 5

6 Rosemount 2051 VAIHE 1 JATKUU... Kuva 2. Kiristysarvot laipan ja laippa-adapterin pulteille Pulttimateriaali Kannan merkinnät Alkukiristysarvo Loppukiristysarvo Hiiliteräs (CS) B7M 34 Nm (300 in.-lb.) 73 Nm (650 in.-lb.) Haponkestävä teräs (SST) 316 B8M Nm (150 in.-lb.) 34 Nm (300 in.-lb.) 316 R STM 316 SW 316 Laippa-adapterien O-renkaat VAROITUS Vääränlaisten laippa-adapterin O-renkaiden asentaminen voi aiheuttaa prosessivuotoja, mistä voi seurata kuolema tai vakava loukkaantuminen. Laippa-adapterit voidaan erottaa ainutlaatuisten O-rengasurien perusteella. Käytä vain oikeaan laippa-adapteriin tarkoitettua O-rengasta alla olevan kuvan mukaisesti. Rosemount 3051S / 3051 / 2051 / 3095 Laippa-adapteri O-rengas Rosemount 1151 PTFE-pohjainen Elastomeeri Laippa-adapteri O-rengas Tarkista O-renkaat silmämääräisesti aina, kun irrotat laipat tai adapterit. Vaihda ne, jos niissä näkyy merkkejä vaurioista, esim. lovia tai viiltoja. Jos vaihdat O-renkaan, kiristä laippapultit ja linjausruuvit uudelleen asennuksen jälkeen PTFE-O-renkaiden asettumisen varmistamiseksi. 6 PTFE Elastomeeri

7 Rosemount 2051 VAIHE 1 JATKUU... Ylipainelähettimen asennusasento Ylipainelähettimen ilmakompensointi sijaitsee lähettimen kaulalla prosessiliitännän yläpuolella. Ilmaustiehye on 360 lähettimen ympärillä kotelon ja anturin välissä. (Ks. Kuva 3) Pidä kompensointireitti puhtaana kaikista tukkivista aineista, kuten maalista, pölystä ja voiteluaineista, asentamalla lähetin niin, että prosessiaine pääsee valumaan pois. Kuva 3. Ylipainelähettimen ilmakompensointi Ilmanpainekompensointi VAIHE 2: TARKISTA KOTELON KÄÄNTÄMISTARVE Johtimien asennuksen ja lisävarusteena toimitettavan nestekidenäytön seuraamisen helpottamiseksi kentällä: 1. Löysää kotelon asennon lukitusruuvia. 2. Käännä ensin koteloa myötäpäivään haluttuun asentoon. Jos koteloa ei saada haluttuun asentoon kierteen loppumisen takia, käännä koteloa vastapäivään haluttuun asentoon (korkeintaan 360 kierteen loppumisesta). 3. Kiristä uudelleen kotelon asennon lukitusruuvi. Kotelon asennon lukitusruuvi (5/64 tuumaa) 7

8 Rosemount 2051 VAIHE 3: ASETA YLIHEITOT JA KYTKIMET Ohjelmoinnin esto Kun lähetin on konfiguroitu, haluat ehkä suojata konfigurointitiedot valtuuttamattomilta muutoksilta. Jokaisessa lähettimessä on turvakytkin, joka voidaan asettaa ON-asentoon estämään konfigurointitietojen tahaton tai tarkoituksellinen muuttaminen. Kytkimessä lukee Ohjelmoinnin esto. Simulointi Simulointikytkintä käytetään yhdessä analogiatulon (AI) toimilohkon kanssa. Tällä kytkimellä simuloidaan mittausta ja sitä käytetään AI-toimilohkon lukitustoimintona. Simuloinnin käyttöön ottamiseksi kytkin täytyy siirtää ON-asentoon virran kytkemisen jälkeen. Tämä toiminto estää lähetintä jäämästä vahingossa simulointitilaan. Kuva 4. Lähettimen yliheittojen sijainti ROSEMOUNT 2051 PROFIBUS PA OUTPUT LOCAL OPERATOR INTERFACE ELECTRONICS ASSEMBLY P/N USE DISPLAY TO CONFIGURE -USE EXTENDED COVER TO AVOID DAMAGE 8

9 Rosemount 2051 VAIHE 4: KYTKE JOHTIMET JA VIRTA Tee lähettimen johdinkytkennät seuraavasti: 1. Irrota kotelon kansi puolelta, jossa lukee FIELD TERMINALS (riviliittimet). 2. Kytke virtajohdot riviliittimen kilvessä ilmoitettuihin liittimiin. Virtaliittimet ovat napaisuudesta riippumattomia, joten kummankin johdon voi kytkeä jompaankumpaan liittimeen 3. Varmista kunnollinen maadoitus. On tärkeää, että laitteen kaapelin suojavaippa: Lyhennetään tarkasti ja eristetään, jotta se ei pääse koskettamaan lähettimen koteloa Yhdistetään seuraavaan suojavaippaan, jos kaapeli reititetään kenttäkotelon kautta Liitetään kunnolliseen maahan jännitteensyöttöpäästä 4. Tulppaa ja tiivistä käyttämättömät kaapeliläpiviennit. 5. Asenna tarvittaessa johdotukseen tippamutka. Asenna mutka niin, että sen pohja on alempana kuin kaapeliliitännät ja lähettimen kotelo. 6. Aseta kotelon kansi takaisin. Kuva 5. Maaliitin Kenttäväyläliittimet Kuva m (6234 ft) maks. (riippuen kaapelin ominaisuuksista) Integroitu tehosovitin ja suodatin Päätevastukset Jännitesyöttö DP/PAkopleri/ linkkilaite (Päähaara) DP-verkko Viestijohdin (Sivuhaara) (Sivuhaara) PROFIBUS PA -laite 9

10 Rosemount 2051 VAIHE 4 JATKUU... Viestijohtimen maadoitus Viestijohtimia ei saa asentaa samaan kanavaan tai kaapelihyllyyn kuin virtakaapeleita eikä lähelle suuritehoisia sähkölaitteita. Maadoitusliittimet ovat elektroniikkakotelon ulkopuolella ja kytkentärasian sisällä. Näitä maaliittimiä käytetään, kun laitteeseen on asennettu transienttisuojatut riviliittimet tai kun varmistetaan, että laite täyttää paikalliset määräykset. Jäljempänä oleva vaihe 2 antaa lisätietoja kaapelin suojavaipan maadoittamisesta. 1. Irrota kotelon kansi, jossa lukee Field Terminals (riviliittimet). 2. Yhdistä johdinpari ja maadoita kuten Kuva 7 osoittaa. Kaapelisuojus tulee: a. Lyhentää tarkasti ja eristää, jotta se ei pääse koskettamaan lähettimen koteloa. b. Yhdistää koko matkalta. c. Liittää hyvään maahan tehonsyöttöpäästä. Kuva 7. Kytkennät Lyhennä suojavaippaa ja eristä se DP Vaipan suoja Kytke suojavaippa tehonsyötön maaliitäntään 3. Aseta kotelon kansi takaisin. Kantta on hyvä tiukentaa, kunnes sen ja kotelon välillä ei ole lainkaan rakoa. 4. Tulppaa ja tiivistä käyttämättömät kaapeliläpiviennit. Jännitesyöttö Tasajännitelähteestä ei saa tulla yli 2 %:n kohinaa. Lähetin vaatii toimiakseen 9 32 V DC:n jännitteen riviliittimissä. Tehosovitin DP/PA-kopleri/linkkilaite sisältää usein kiinteän tehosovittimen. Maadoitus Lähettimissä on 500 V AC rms:n sähköinen eristys. Viestijohtimia ei voi maadoittaa. Suojajohdon maadoitus Suojajohto tarvitsee yleensä yhden maadoituspisteen, jotta ei syntyisi maasilmukkaa. Maadoituspiste on tavallisesti jännitesyötössä. 10

11 Rosemount 2051 VAIHE 5: PERUSKONFIGUROINTI Konfigurointitehtävät Lähetin voidaan konfiguroida joko paikallisella näppäimistöllä (LOI), optiokoodi M4, tai luokan 2 masterilla (DD- tai DTM-pohjaisella). PROFIBUS PA -painelähettimen kaksi peruskonfigurointitehtävää ovat: 1. Määritä osoite. 2. Konfiguroi insinööriyksiköt (skaalaus). HUOMAA Rosemount 2051 PROFIBUS PA Profile laitteet tulevat tehtaalta Identification Number Adaptation (tunnistenumeron mukautus) -tilassa. Tässä tilassa lähetin voi viestiä minkä tahansa PROFIBUS PA -ohjausisännän kanssa joko isäntään ladatun geneerisen Profile GSD:n (9700) tai Rosemount kohtaisen GSD:n (3333) avulla; siksi lähettimen tunnistenumeroa ei tarvitse vaihtaa käyttöönotettaessa. Määritä osoite Rosemount lähettimen tilapäinen osoite toimitushetkellä on 126. Tämä täytyy muuttaa yhdeksi arvoksi väliltä 0 ja 125, jotta tiedonsiirto isännän kanssa onnistuu. Yleensä osoitteet 0 2 varataan mastereille tai koplereille, minkä vuoksi lähettimen osoitteeksi suositellaan arvoja Osoite voidaan asettaa: Paikallisella näppäimistöllä ks. Taulukko 1 ja Kuva 8 Luokan 2 masterilla ks. Luokan 2 Masterin käsikirjasta osoitteen asetusohjeet Konfiguroi insinööriyksiköt Ellei toisin ole pyydetty, Rosemount painelähetin toimitetaan seuraavilla asetuksilla: Mittaustila: Paine Insinööriyksiköt: Tuumaa H 2 O Skaalaus: Ei skaalausta Insinööriyksiköt pitää vahvistaa tai konfiguroida ennen asennusta. Yksiköt voidaan konfiguroida paine-, virtaus- tai pintamittaukseen. Mittaustyyppi, yksiköt, skaalaus, mikäli käytössä, voidaan asettaa: Paikallisella näppäimistöllä ks. Taulukko 1 ja Kuva 8 Luokan 2 masterilla ks. Taulukko 2, parametrien konfigurointi Konfigurointityökalut Paikallinen näppäimistö (LOI) Tilattua paikallista näppäimistöä voidaan käyttää laitteen käyttöönotossa. Paikallinen näppäimistö aktivoidaan painamalla jompaakumpaa lähettimen yläkilven alla olevaa konfigurointinäppäintä. Ks. Taulukko 1 ja Kuva 8, joista ilmenevät käyttö- ja valikkotiedot. HUOMAA Näppäimet täytyy painaa pohjaan 10 mm:n liike. 11

12 Rosemount 2051 VAIHE 5 JATKUU... Taulukko 1. Paikallisten näppäinten toiminta Näppäin Toimenpide Navigointi Merkin syöttö Tallennetaanko? Vieritys Siirtyy valikkoluokkia Muuttaa merkin Vaihtaa tallennuksen alas arvoa (1) ja peruutuksen välillä Syöttö Valitsee valikkoluokan Syöttää merkin ja etenee Tallentaa (1) (1) Merkit vilkkuvat, kun niitä voi muuttaa. Kuva 8. Paikallisen näppäimistön valikko ADDRESS OSOITE 2. CALIBRATION KALIBROINTI 3. UNITS YKSIKÖT 4. DAMPING VAIMENNUS 5. DISPLAY NÄYTTÖ 6. IDENTIFICATION TUNNISTENUMERO # 7. EXIT POISTU PRESSURE PAINE FLOW VIRTAUS PINTA LEVEL LÄMPÖTILA TEMPERATURE NOLLA ZERO ALA-ANTURI LOWER SENSOR YLÄANTURI UPPER SENSOR TEHDASASETUKSET RESET FACTORY Luokan 2 Master Rosemount 2051 PROFIBUS DD- ja DTM-tiedostoja saa osoitteesta tai kysymällä paikalliselta myyntiedustajalta. Ks. Taulukko 2, josta ilmenevät lähettimen konfigurointivaiheet paineenmittausta varten. Ks. tuotekäsikirjasta ( ) virtaus- ja pintakonfiguroinnin ohjeet. Taulukko 2. Painekonfigurointi luokan 2 masterin avulla Vaiheet Toimenpiteet Aseta lohkot pois käytöstä Aseta siirtolohkot pois käytöstä (Out of Service) (Out of Service) Aseta analogiatulolohko pois käytöstä (Out of Service) Valitse mittaustyyppi Aseta ensisijaisen arvon (PV) tyypiksi Paine Valitse yksiköt Aseta insinööriyksiköt Ensi- ja toissijaisten yksikköjen täytyy vastata toisiaan Syötä skaalaus Aseta siirtolohkon tulon skaalausarvoksi Aseta siirtolohkon lähdön skaalausarvoksi Aseta analogiatulolohkon PV:n skaalausarvoksi Aseta analogiatulolohkon lähdön skaalausarvoksi Aseta analogiatulolohkon linearisointi pois käytöstä (none) Aseta lohkot Auto-tilaan Aseta siirtolohko Auto-tilaan Aseta analogiatulolohko Auto-tilaan 12

13 Rosemount 2051 VAIHE 5 JATKUU... Isännän integrointi Järjestelmä/logiikka (luokka 1) Rosemount laite perustuu Profile spesifikaation ja NE 107:n suosittelemaan tilatietomäärittelyyn. Katso käsikirjasta lisätietoja. Järjestelmään/logiikkaan täytyy ladata oikea GSD-tiedosto Rosemount 2051:n oma (rmt3333.gsd) tai Profile 3.02:n geneerinen (pa gsd). Nämä tiedostot löytyvät osoitteesta tai Konfigurointi-isäntä (luokka 2) Konfigurointi-isäntään täytyy asentaa oikea DD- tai DTM-tiedosto. Nämä tiedostot ovat osoitteessa VAIHE 6: NOLLAA LÄHETIN Laitteet kalibroidaan tehtaalla. Asennuksen jälkeen on suositeltavaa suorittaa anturin nollaus, jotta eliminoidaan asennusasennosta tai staattisesta paineesta aiheutuvat virheet. Nollaus: Paikallisella näppäimistöllä ks. Taulukko 1 ja Kuva 8 Luokan 2 masterilla ks. Nollaus luokan 2 masterilla, parametrien asetukset Nollaus luokan 2 masterilla 1. Aseta siirtolohko Out of Service (OOS) (ei käytössä) -tilaan. 2. Syötä nollapaine laitteeseen ja anna sen tasaantua. 3. Avaa Device Menu (laitevalikko) > Device Calibration (laitekalibrointi) ja aseta Lower Calibration Point (alempi kalibrointipiste) arvoon 0,0. 4. Aseta siirtolohko AUTO (autom.) -tilaan. TUOTEHYVÄKSYNNÄT Hyväksytyt valmistuspaikat Emerson Process Management Rosemount Inc. Chanhassen, Minnesota, Yhdysvallat Emerson Process Management GmbH & Co. OHG Wessling, Saksa Emerson Process Management Asia Pacific Private Limited Singapore Beijing Rosemount Far East Instrument Co., Limited Beijing, Kiina Emerson Process Management Daman, Intia EU:n direktiivit EY:n vaatimustenmukaisuusvakuutuksen sijaintipaikka on sivu 18. Uusin versio on osoitteessa Factory Mutual -hyväksyntä Lähettimen rakenne täyttää sähkölaitteita, mekaanisia osia ja paloturvallisuutta koskevat FM:n perusvaatimukset. FM on yhdysvaltalainen virallisesti hyväksytty testauslaboratorio (NRTL), jonka on akkreditoinut USA:n liittovaltion työsuojeluhallinto (OSHA). 13

14 Rosemount 2051 Vaarallisten tilojen luokitukset Pohjois-Amerikan luokitukset FM:n hyväksynnät E5 Räjähdyspaineen kestävä: Class I, Division 1, Group B, C ja D; pölysytytyksen kestävä: Class II, Division 1, Group E, F ja G; pölysytytyksen kestävä: Class III, Division 1. T5 (T a = 85 C), suljettu tehtaalla, kotelotyyppi 4X IE/I5 Luonnostaan vaaraton käyttö: Class I, Division 1, Group A, B, C ja D; Class II, Division 1, Group E, F ja G; Class III, Division 1, ZONE 0 AEx ia IIC T4, kun asennettu Rosemountin piirustuksen mukaisesti; syttymätön: Class I, Division 2, Group A, B, C ja D. FOUNDATION-kenttäväylälle ja PROFIBUS PA:lle, lämpötilakoodi: T4 (T a = 70 C) Lämpötilakoodi: T4 (T a = 60 C) Kotelotyyppi 4X Tuloparametrit: ks. piirustus Canadian Standards Association (CSA) Kaikilla CSA:n vaarallisiin tiloihin hyväksymillä lähettimillä on ANSI/ISA sertifiointi. E6 Räjähdyspaineen kestävä: Class I, Division 1, Group B, C ja D; pölysytytyksen kestävä: Class II ja Class III, Division 1, Group E, F ja G; sopiva: Class I, Division 2 Group A, B, C ja D vaaralliset sisä- ja ulkotilat. Kotelotyyppi 4X, suljettu tehtaalla. Yksi tiiviste. C6 Räjähdyspaineen kestävä ja luonnostaan vaaraton -hyväksyntä. Luonnostaan vaaraton: Class I, Division 1, Group A, B, C ja D, kun asennettu Rosemountin piirustuksen mukaisesti. Lämpötilakoodi T3C. Tuloparametrit: ks. piirustus Yksi tiiviste. Räjähdyspaineen kestävä: Class I, Division 1, Group B, C ja D; pölysytytyksen kestävä: Class II ja Class III, Division 1, Group E, F ja G; sopiva: Class I, Division 2 Group A, B, C ja D vaaralliset tilat. Kotelotyyppi 4X, suljettu tehtaalla Eurooppalaiset luokitukset I1 ATEX luonnostaan vaaraton Luokitusnumero: BAS08ATEX0129X II 1 G Ex ia IIC T4 (T amb = C) 1180 Taulukko 3. Tuloparametrit U i = 30 V I i = 300 ma P i = 1,3 W C i = 0 µf Turvallisen käytön erityisehdot (X): Kun optiona saatava transienttisuojauksen riviliitin on asennettu, laite ei kestä 500 V:n eristystestiä, joka on vaatimuksena lausekkeessa /EN Tämä on huomioitava laitetta asennettaessa. Kotelo on valmistettu alumiiniseoksesta, ja se on käsitelty suojaavalla polyuretaanipinnoitteella; tästä huolimatta kotelo tulee suojata iskuilta ja hankaumilta alueella 0. 14

15 Rosemount 2051 IA ATEX FISCO luonnostaan vaaraton Luokitusnumero: BAS08ATEX0129X Ex ia IIC T4 (T amb = C) IP II 1 G Taulukko 4. Tuloparametrit U i = 17,5 V I i = 380 ma P i = 5,32 W C i = 5 µf L i = 10 µh Turvallisen käytön erityisehdot (X): Laite ei kestä EN standardin kohdassa vaadittavaa 500 V:n eristystestiä. Tämä täytyy ottaa huomioon laitetta asennettaessa. N1 ATEX tyyppi n Luokitusnumero: BASEEFA08ATEX0130X II 3 G Ex na nl IIC T4 (T amb = C) U i = 42,4 VDC maks Turvallisen käytön erityisehdot (X): Laite ei kestä EN standardin kohdassa vaadittavaa 500 V:n eristystestiä. Tämä täytyy ottaa huomioon laitetta asennettaessa. E1 ATEX räjähdyspaineen kestävä Luokitusnumero: KEMA08ATEX0090X II 1/2 G Ex d IIC T6 (T amb = C) Ex d IIC T5 (T amb = C) 1180 Turvallisen käytön erityisehdot (X): 1. Asianmukaisten ex d sulkutulppien, kaapelitiivisteiden ja johtojen tulee olla 90 ºC:n lämpötilaan sopivia. 2. Tässä laitteessa on ohutseinäinen kalvo. Asennuksessa, huollossa ja käytössä on otettava huomioon käyttöpaikan olosuhteet. Valmistajan asennus- ja huolto-ohjeita on noudatettava tarkkaan, jotta laitteen toiminta olisi turvallista koko sen käyttöiän ajan ei noudata IEC lausekkeen 5 vaatimuksia räjähdyspaineen kestäville liitoksille. Pyydä Emerson Process Managementilta lisätietoja räjähdyspaineen kestävien liitosten mitoista. ND ATEX pöly Luokitusnumero Baseefa08ATEX0182X II 1 D Pölyluokitus: II 1 D Ex td A20 T115 C ( 20 C T a 85 C) IP66 IP68 Vmaks = 42,4 V DC A = 22 ma 1180 Turvallisen käytön erityisehdot (X): Jos laitteeseen on asennettu valinnainen 90 V:n transienttivaimennin, sitä ei pystytä eristämään maadoitustestistä, ja tämä täytyy ottaa huomioon asennuksen aikana. 15

16 Rosemount 2051 IECEx-luokitukset I7 IECEx luonnostaan vaaraton Luokitusnumero IECEx BAS X Ex ia IIC T4 (T amb = C) IP Taulukko 5. Tuloparametrit U i = 30 V I i = 300 ma P i = 1,3 W C i = 0 µf Turvallisen käytön erityisehdot (X): Laite ei kestä IEC standardin kohdassa vaadittavaa 500 V:n eristystestiä. Tämä täytyy ottaa huomioon laitetta asennettaessa. IG E7 IECEx FISCO luonnostaan vaaraton Luokitusnumero IECExBAS X Ex ia IIC T4 (T amb = C) IP Taulukko 6. Tuloparametrit U i = 17,5 V I i = 380 ma P i = 5,32 W C i = 5 µf L i = 10 µh Turvallisen käytön erityisehdot (X): Laite ei kestä IEC standardin kohdassa vaadittavaa 500 V:n eristystestiä. Tämä täytyy ottaa huomioon laitetta asennettaessa. IECEx räjähdyspaineen kestävä Luokitusnumero IECEx KEM X Ex d IIC T6 (T amb = C) Ex ia IIC T5 (T amb = C) IP Vmaks = 42,4 V DC Turvallisen käytön erityisehdot (X): 1. Asianmukaisten ex d sulkutulppien, kaapelitiivisteiden ja johtojen tulee olla 90 ºC:n lämpötilaan sopivia. 2. Tässä laitteessa on ohutseinäinen kalvo. Asennuksessa, huollossa ja käytössä on otettava huomioon käyttöpaikan olosuhteet. Valmistajan asennus- ja huolto-ohjeita on noudatettava tarkkaan, jotta laitteen toiminta olisi turvallista koko sen käyttöiän ajan ei noudata IEC lausekkeen 5 vaatimuksia räjähdyspaineen kestäville liitoksille. Pyydä Emerson Process Managementilta lisätietoja räjähdyspaineen kestävien liitosten mitoista. 16

17 Rosemount 2051 N7 IECEx tyyppi n Luokitusnumero IECEx BAS X Ex nanl IIC T4 (T amb = C) U i = 42,4 V DC maks IP66 Turvallisen käytön erityisehdot (X): Laite ei kestä IEC standardin kohdassa vaadittavaa 500 V:n eristystestiä. Tämä täytyy ottaa huomioon laitetta asennettaessa. TIIS-luokitukset E4 TIIS räjähdyspaineen kestävä Ex d IIC T6 GOST Venäjän luokitukset IM Luonnostaan vaaraton Ex ia IIC T4 EM Räjähdyspaineen kestävä Ex d IIC T5/T6 Inmetro-luokitukset E2 Räjähdyspaineen kestävä Luokitusnumero CEPEL EX 1767/09X BR Ex d IIC T6/T5 IP66 I2 Luonnostaan vaaraton Luokitusnumero CEPEL EX 1768/09X BR Ex ia IIC T4 IP66 IB FISCO luonnostaan vaaraton Luokitusnumero CEPEL EX 1768/09X BR Ex ia IIC T4 Luokitusyhdistelmät Laitteessa on haponkestävästä teräksestä valmistettu kilpi, kun sille on määritetty lisähyväksyntä. Jos on asennettu laite, johon on merkitty monta hyväksyntätyyppiä, sitä ei pidä asentaa uudelleen muita hyväksyntätyyppejä käyttäen. Merkitse hyväksyntäkilpi pysyvällä merkinnällä, jotta se erottuisi käyttämättömistä hyväksyntätyypeistä. K5 E5 ja I5 yhdistelmä KB K5 ja C6 yhdistelmä KD K5, C6, I1 ja E8 yhdistelmä K6 C6, I1 ja E8 yhdistelmä K8 E8 ja I1 yhdistelmä K7 E7, I7 ja N7 yhdistelmä 17

18 Rosemount 2051 Kuva 9. Rosemount 2051 EY:n vaatimustenmukaisuusvakuutus EC Declaration of Conformity No: RMD 1071 Rev. A We, Rosemount Inc Market Boulevard Chanhassen, MN declare under our sole responsibility that the product, manufactured by, Models 2051 Pressure Transmitter Rosemount Inc Technology Drive and 8200 Market Boulevard Eden Prairie, MN Chanhassen, MN USA USA to which this declaration relates, is in conformity with the provisions of the European Community Directives, including the latest amendments, as shown in the attached schedule. Assumption of conformity is based on the application of the harmonized standards and, when applicable or required, a European Community notified body certification, as shown in the attached schedule. (signature) Vice President of Global Quality (function name - printed) Timothy J Layer (name - printed) 15-Aug-2008 (date of issue) 18

19 Rosemount 2051 EMC Directive (2004/108/EC) EC Declaration of Conformity No: RMD 1071 Rev. A All Models 2051 Pressure Transmitters EN 61326:2006 PED Directive (97/23/EC) Models 2051CG2, 3, 4, 5; 2051CD2, 3, 4, 5 (also with P9 option); Pressure Transmitters QS Certificate of Assessment - EC No. PED-H-100 Module H Conformity Assessment All other model 2051 Pressure Transmitters Sound Engineering Practice Transmitter Attachments: Diaphragm Seal - Process Flange - Manifold Sound Engineering Practice ATEX Directive (94/9/EC) Model 2051 Pressure Transmitter Certificate: BAS08ATEX0129X Intrinsically Safe - Group II Category 1 G Ex ia IIC T4 (Ta =-60 C to +70 C) Ex ia IIC T4 (Ta =-60 C to +60 C) FISCO Harmonized Standards Used: EN :2006; EN :2007 Certificate: Baseefa08ATEX0130X Type n - Group II Category 3 G Ex na nl IIC T4(Ta =-40 C to +70 C) Harmonized Standards Used: EN :2006; EN :2005 Certificate: KEMA08ATEX0090X Flameproof - Group II Category 1/2 GD Ex d IIC T6 (-50 C Ta +65 C) Ex d IIC T5 (-50 C Ta +80 C) Harmonized Standards Used: EN :2006; EN :2007; EN :2007 Certificate: Baseefa08ATEX0182X Type Dust - Group II Category 1 D Ex td A20 T115ºC (-20 C Ta +85 C) Harmonized Standards Used: EN :2006; EN :2004 File ID: 2051_ CE Marking Page 2 of 3 K:\CE_Declarations\2051\2051_RMD1071A_ doc 19

20 Rosemount 2051 EC Declaration of Conformity No: RMD 1071 Rev. A PED Notified Body Det Norske Veritas (DNV) [Notified Body Number: 0575] Veritasveien 1, N-1322 Hovik, Norway ATEX Notified Bodies for EC Type Examination Certificate KEMA (KEMA) [Notified Body Number: 0344] Utrechtseweg 310, 6812 AR Arnhem P.O. Box 5185, 6802 ED Arnhem The Netherlands Postbank Baseefa. [Notified Body Number: 1180] Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ United Kingdom ATEX Notified Body for Quality Assurance Baseefa. [Notified Body Number: 1180] Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ United Kingdom File ID: 2051_ CE Marking Page 3 of 3 K:\CE_Declarations\2051\2051_RMD1071A_ doc 20

21 Rosemount 2051 EY:n vaatimustenmukaisuusvakuutus Nro RMD 1071 Versio A Me, Rosemount Inc Market Boulevard Chanhassen, MN vakuutamme täysin omalla vastuullamme, että tuote, jonka valmistaja on 2051-mallin painelähetin Rosemount Inc Technology Drive ja 8200 Market Boulevard Eden Prairie, MN Chanhassen, MN USA USA ja jota tämä vakuutus koskee, täyttää oheisesta liitteestä ilmenevien Euroopan yhteisön direktiivien vaatimukset mukaan lukien niiden uusimmat muutokset. Vaatimustenmukaisuuden olettamus perustuu yhtenäistettyjen standardien soveltamiseen ja, mikäli asianmukaista tai näin vaaditaan, Euroopan yhteisön ilmoitettujen laitosten luokitukseen oheisen liitteen mukaisesti. Laatujohtaja (tehtävänimike painokirjaimin) Timothy J Layer (nimi painokirjaimin) (julkaisupäivämäärä) 21

22 Rosemount 2051 EY:n vaatimustenmukaisuusvakuutus Nro RMD 1071 Versio A EMC-direktiivi (2004/108/EY) Kaikki 2051-mallin painelähettimet EN 61326:2006 PED-direktiivi (97/23/EY) Mallien 2051CG2, 3, 4, 5; 2051CD2, 3, 4, 5 (myös P9-optiolla); painelähettimet QS-tarkastustodistus EY nro PED-H-100 H-moduulin yhdenmukaisuusarviointi Kaikki muut 2051-mallin painelähettimet Sound Engineering Practice (Hyvä konepajakäytäntö) Lähettimen lisävarusteet: Hydraulinen välitin prosessilaippa asennusventtiili Sound Engineering Practice (Hyvä konepajakäytäntö) ATEX-direktiivi (94/9/EY) 2051-mallin painelähetin Luokitus: BAS08ATEX0129X Luonnostaan vaaraton Ryhmä II Luokka 1 G Ex ia IIC T4 (Ta = 60 C +70 C) Ex ia IIC T4 (Ta = 60 C +60 C) FISCO Käytetyt yhtenäistetyt standardit: EN :2006; EN :2007 Luokitus: Baseefa08ATEX0130X Tyyppi n Ryhmä II Luokka 3 G Ex na nl IIC T4 (Ta = 40 C +70 C) Käytetyt yhtenäistetyt standardit: EN :2006; EN :2005 Luokitus: KEMA08ATEX0090X Räjähdyspaineen kestävä Ryhmä II Luokka 1/2 GD Ex d IIC T6 ( 50 C Ta +65 C) Ex d IIC T5 ( 50 C Ta +80 C) Käytetyt yhtenäistetyt standardit: EN :2006; EN :2007; EN :2007 Luokitus: Baseefa08ATEX0182X Tyyppi Pöly Ryhmä II Luokka 1 D Ex td A20 T115 ºC ( 20 C Ta +85 C) Käytetyt yhtenäistetyt standardit: EN :2006; EN :2004 Tiedostotunnus: 2051_ CE Marking Sivu 2 / _RMD1071A_ _fin.doc 22

23 Rosemount 2051 EY:n vaatimustenmukaisuusvakuutus Nro RMD 1071 Versio A PED Painelaitedirektiivin ilmoitettu laitos Det Norske Veritas (DNV) [Ilmoitetun laitoksen numero: 0575] Veritasveien 1, N-1322 Hovik, Norja ATEX ilmoitetut laitokset EY:n tyyppitarkastusluokitus KEMA (KEMA) [Ilmoitetun laitoksen numero: 0344] Utrechtseweg 310, 6812 AR Arnhem P.O. Box 5185, 6802 ED Arnhem The Netherlands Postbank Baseefa. [Ilmoitetun laitoksen numero: 1180] Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ United Kingdom ATEX ilmoitettu laitos laadunvarmistusta varten Baseefa. [Ilmoitetun laitoksen numero: 1180] Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ United Kingdom Tiedostotunnus: 2051_ CE Marking Sivu 3 / _RMD1071A_ _fin.doc 23

24 Rosemount
