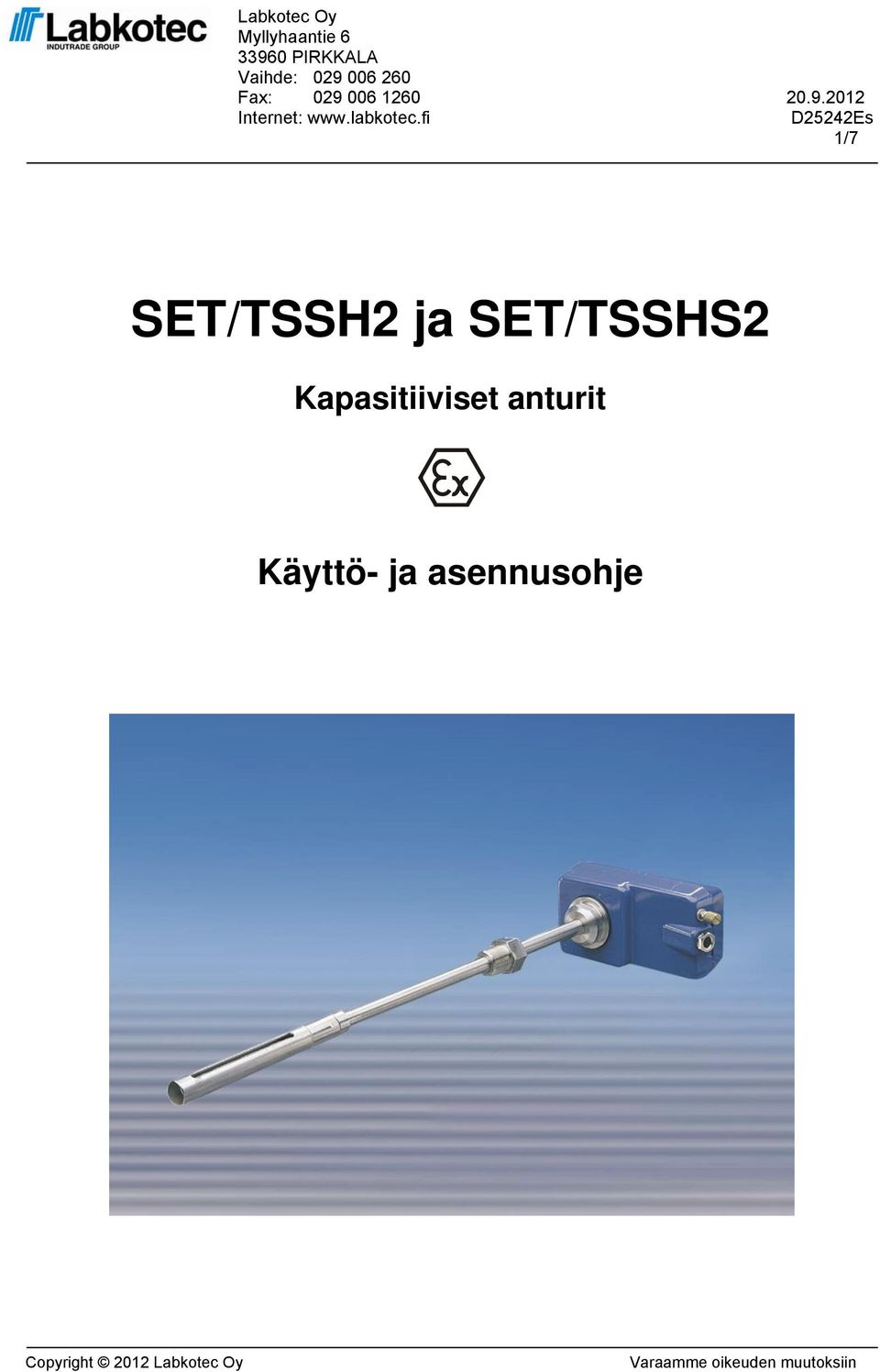

SET/TSSH2 ja SET/TSSHS2

Save this PDF as:
 WORD  PNG  TXT  JPG

Koko: px
Aloita esitys sivulta:

Download "SET/TSSH2 ja SET/TSSHS2"

Transkriptio

1 Labkotec Oy Myllyhaantie PIRKKALA Vaihde: Fax: Internet: 1/7 SET/TSSH2 ja SET/TSSHS2 Kapasitiiviset anturit Copyright 2012 Labkotec Oy Varaamme oikeuden muutoksiin

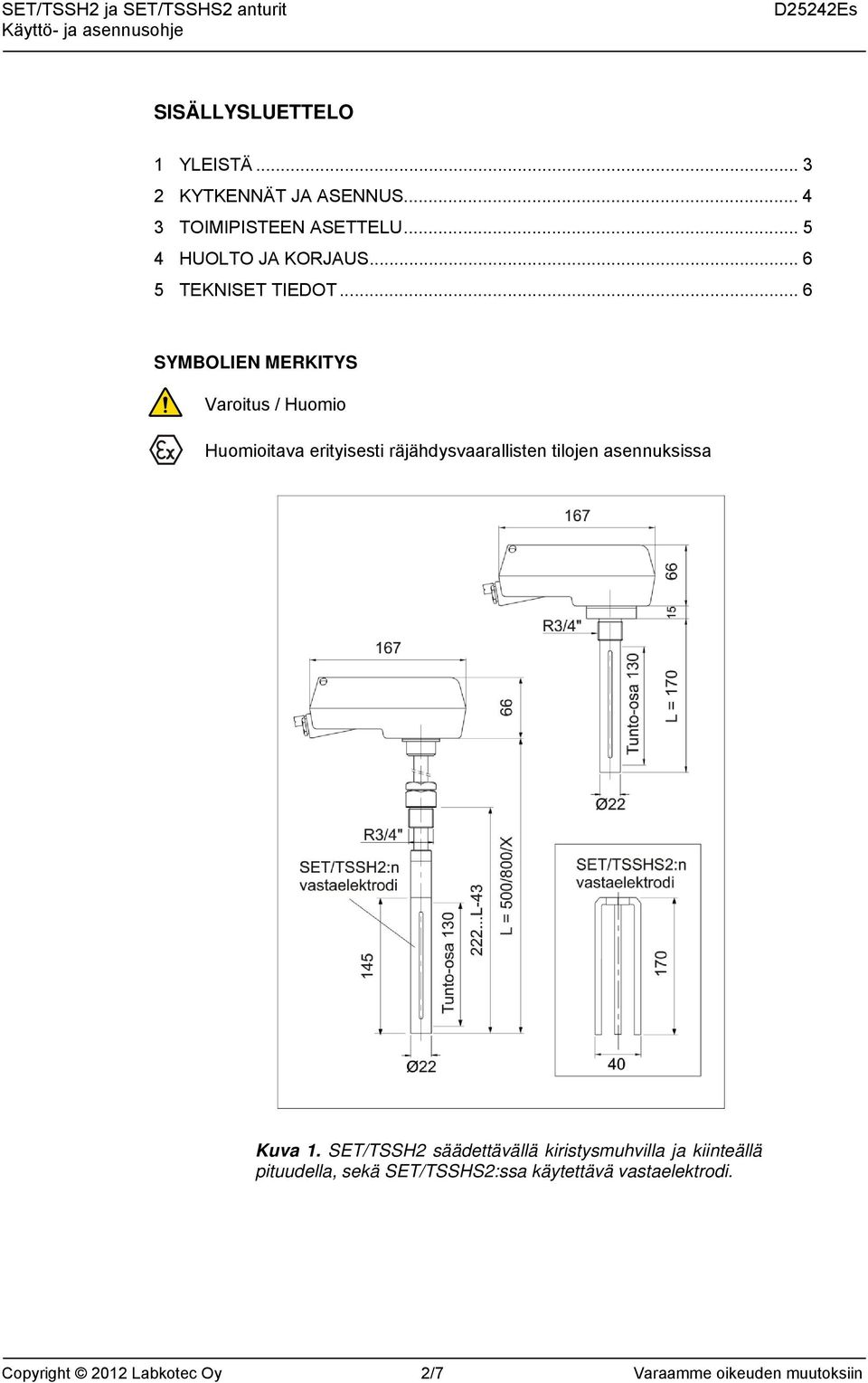

2 SISÄLLYSLUETTELO 1 YLEISTÄ KYTKENNÄT JA ASENNUS TOIMIPISTEEN ASETTELU HUOLTO JA KORJAUS TEKNISET TIEDOT... 6 SYMBOLIEN MERKITYS Varoitus / Huomio Huomioitava erityisesti räjähdysvaarallisten tilojen asennuksissa Kuva 1. SET/TSSH2 säädettävällä kiristysmuhvilla ja kiinteällä pituudella, sekä SET/TSSHS2:ssa käytettävä vastaelektrodi. Copyright 2012 Labkotec Oy 2/7 Varaamme oikeuden muutoksiin

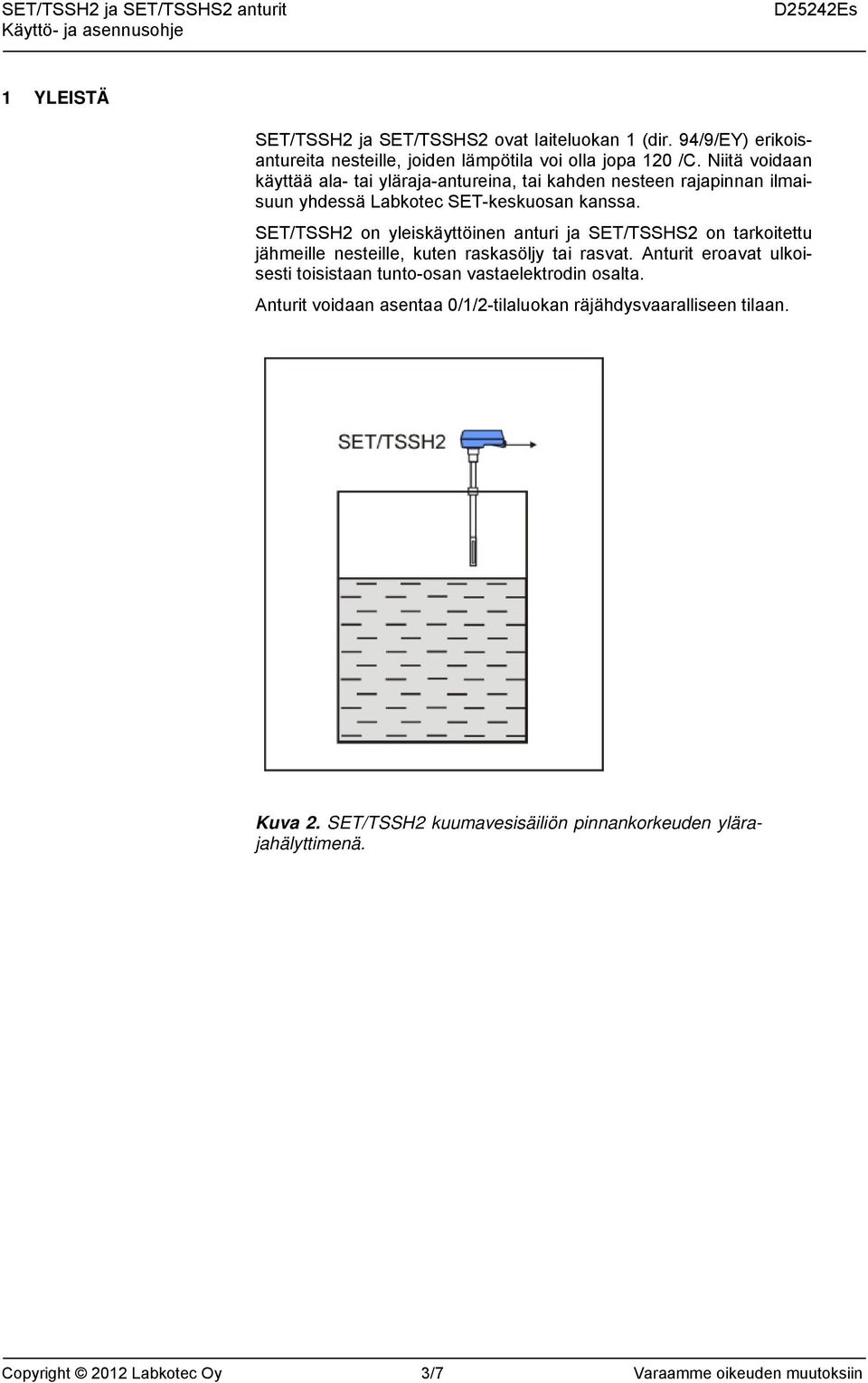

3 1 YLEISTÄ SET/TSSH2 ja SET/TSSHS2 ovat laiteluokan 1 (dir. 94/9/EY) erikoisantureita nesteille, joiden lämpötila voi olla jopa 120 /C. Niitä voidaan käyttää ala- tai yläraja-antureina, tai kahden nesteen rajapinnan ilmaisuun yhdessä Labkotec SET-keskuosan kanssa. SET/TSSH2 on yleiskäyttöinen anturi ja SET/TSSHS2 on tarkoitettu jähmeille nesteille, kuten raskasöljy tai rasvat. Anturit eroavat ulkoisesti toisistaan tunto-osan vastaelektrodin osalta. Anturit voidaan asentaa 0/1/2-tilaluokan räjähdysvaaralliseen tilaan. Kuva 2. SET/TSSH2 kuumavesisäiliön pinnankorkeuden ylärajahälyttimenä. Copyright 2012 Labkotec Oy 3/7 Varaamme oikeuden muutoksiin

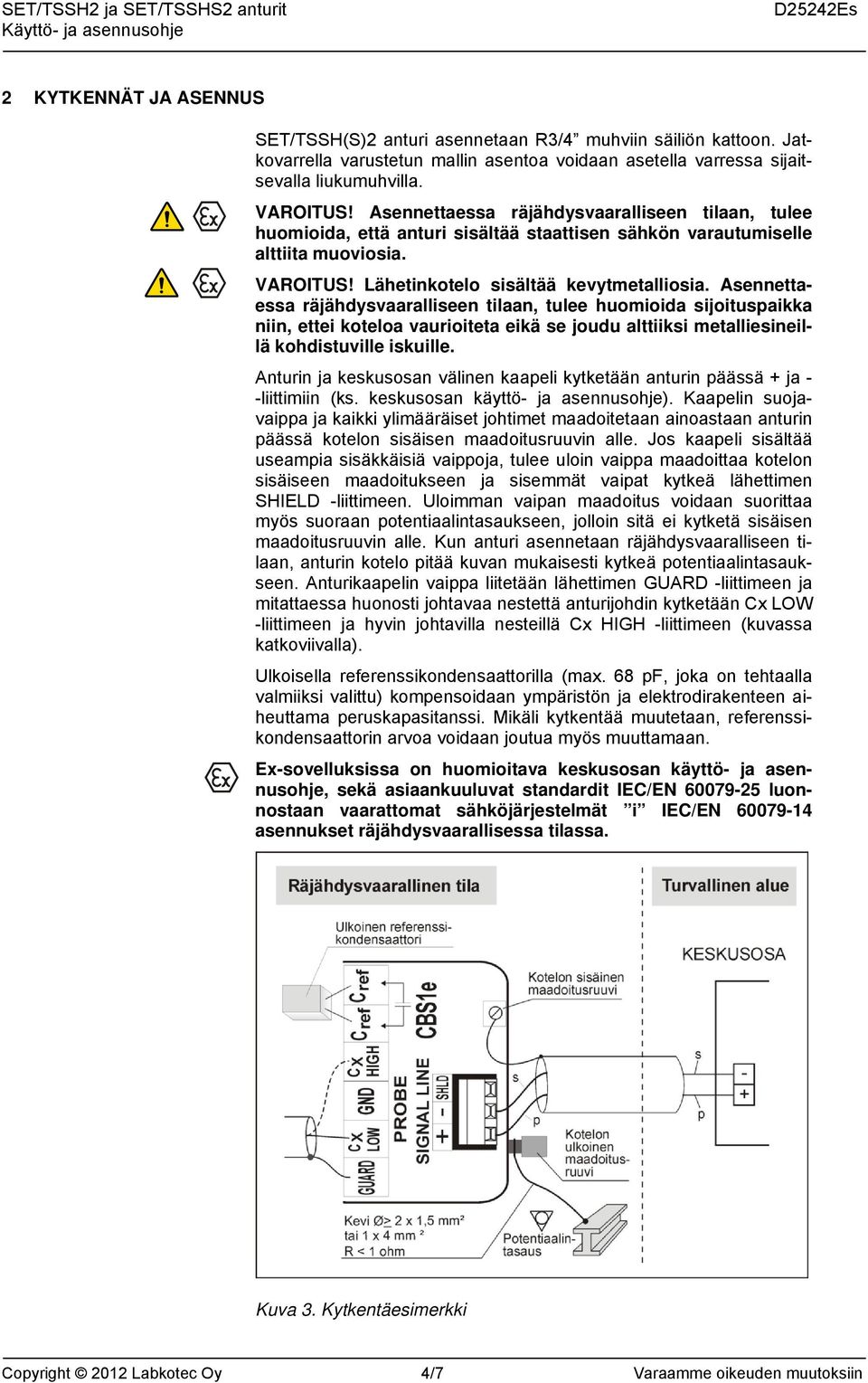

4 2 KYTKENNÄT JA ASENNUS SET/TSSH(S)2 anturi asennetaan R3/4 muhviin säiliön kattoon. Jatkovarrella varustetun mallin asentoa voidaan asetella varressa sijaitsevalla liukumuhvilla. VAROITUS! Asennettaessa räjähdysvaaralliseen tilaan, tulee huomioida, että anturi sisältää staattisen sähkön varautumiselle alttiita muoviosia. VAROITUS! Lähetinkotelo sisältää kevytmetalliosia. Asennettaessa räjähdysvaaralliseen tilaan, tulee huomioida sijoituspaikka niin, ettei koteloa vaurioiteta eikä se joudu alttiiksi metalliesineillä kohdistuville iskuille. Anturin ja keskusosan välinen kaapeli kytketään anturin päässä + ja - -liittimiin (ks. keskusosan käyttö- ja asennusohje). Kaapelin suojavaippa ja kaikki ylimääräiset johtimet maadoitetaan ainoastaan anturin päässä kotelon sisäisen maadoitusruuvin alle. Jos kaapeli sisältää useampia sisäkkäisiä vaippoja, tulee uloin vaippa maadoittaa kotelon sisäiseen maadoitukseen ja sisemmät vaipat kytkeä lähettimen SHIELD -liittimeen. Uloimman vaipan maadoitus voidaan suorittaa myös suoraan potentiaalintasaukseen, jolloin sitä ei kytketä sisäisen maadoitusruuvin alle. Kun anturi asennetaan räjähdysvaaralliseen tilaan, anturin kotelo pitää kuvan mukaisesti kytkeä potentiaalintasaukseen. Anturikaapelin vaippa liitetään lähettimen GUARD -liittimeen ja mitattaessa huonosti johtavaa nestettä anturijohdin kytketään Cx LOW -liittimeen ja hyvin johtavilla nesteillä Cx HIGH -liittimeen (kuvassa katkoviivalla). Ulkoisella referenssikondensaattorilla (max. 68 pf, joka on tehtaalla valmiiksi valittu) kompensoidaan ympäristön ja elektrodirakenteen aiheuttama peruskapasitanssi. Mikäli kytkentää muutetaan, referenssikondensaattorin arvoa voidaan joutua myös muuttamaan. Ex-sovelluksissa on huomioitava keskusosan käyttö- ja asennusohje, sekä asiaankuuluvat standardit IEC/EN luonnostaan vaarattomat sähköjärjestelmät i IEC/EN asennukset räjähdysvaarallisessa tilassa. Kuva 3. Kytkentäesimerkki Copyright 2012 Labkotec Oy 4/7 Varaamme oikeuden muutoksiin

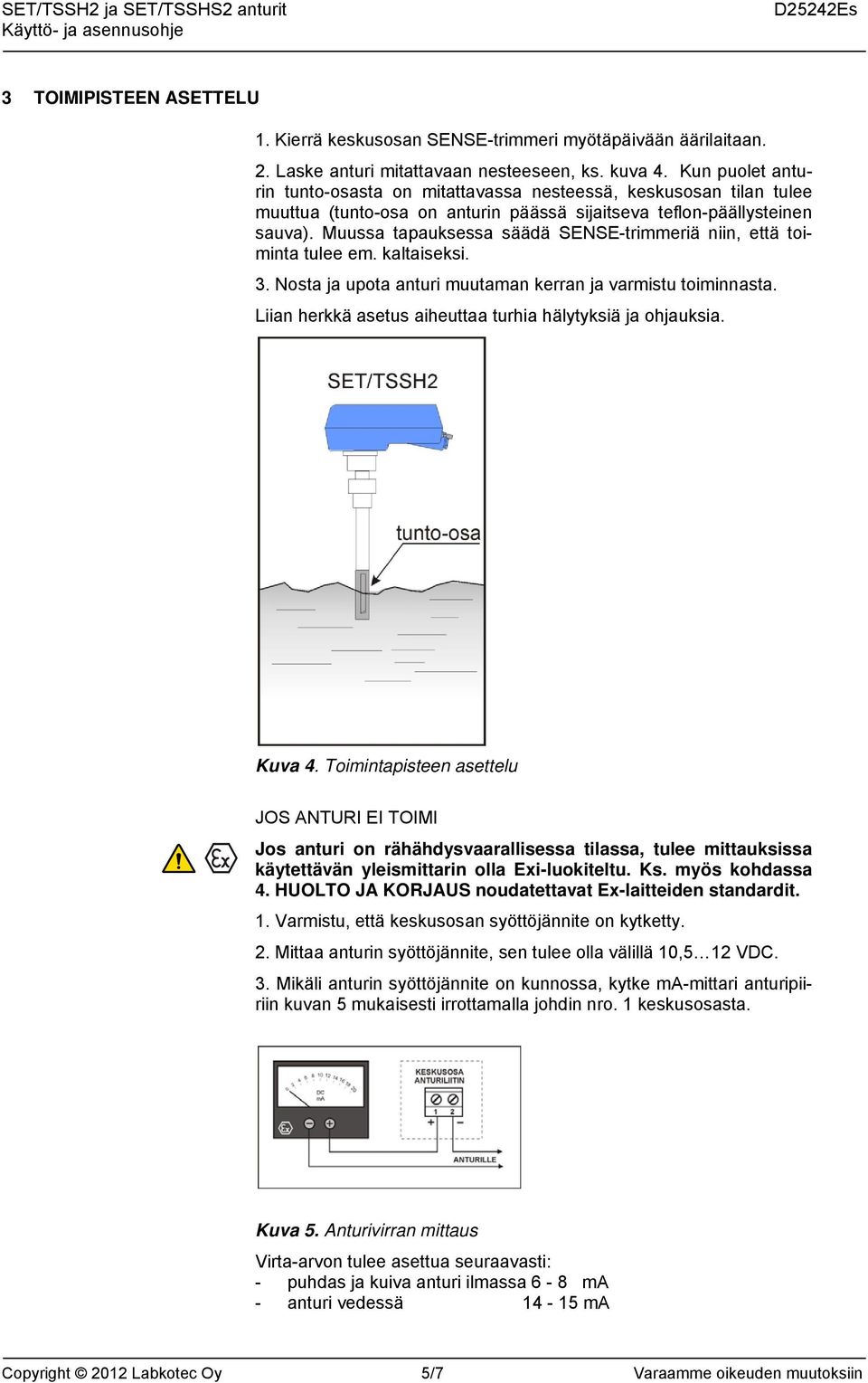

5 3 TOIMIPISTEEN ASETTELU 1. Kierrä keskusosan SENSE-trimmeri myötäpäivään äärilaitaan. 2. Laske anturi mitattavaan nesteeseen, ks. kuva 4. Kun puolet anturin tunto-osasta on mitattavassa nesteessä, keskusosan tilan tulee muuttua (tunto-osa on anturin päässä sijaitseva teflon-päällysteinen sauva). Muussa tapauksessa säädä SENSE-trimmeriä niin, että toiminta tulee em. kaltaiseksi. 3. Nosta ja upota anturi muutaman kerran ja varmistu toiminnasta. Liian herkkä asetus aiheuttaa turhia hälytyksiä ja ohjauksia. Kuva 4. Toimintapisteen asettelu JOS ANTURI EI TOIMI Jos anturi on rähähdysvaarallisessa tilassa, tulee mittauksissa käytettävän yleismittarin olla Exi-luokiteltu. Ks. myös kohdassa 4. HUOLTO JA KORJAUS noudatettavat Ex-laitteiden standardit. 1. Varmistu, että keskusosan syöttöjännite on kytketty. 2. Mittaa anturin syöttöjännite, sen tulee olla välillä 10,5 12 VDC. 3. Mikäli anturin syöttöjännite on kunnossa, kytke ma-mittari anturipiiriin kuvan 5 mukaisesti irrottamalla johdin nro. 1 keskusosasta. Kuva 5. Anturivirran mittaus Virta-arvon tulee asettua seuraavasti: - puhdas ja kuiva anturi ilmassa 6-8 ma - anturi vedessä ma Copyright 2012 Labkotec Oy 5/7 Varaamme oikeuden muutoksiin

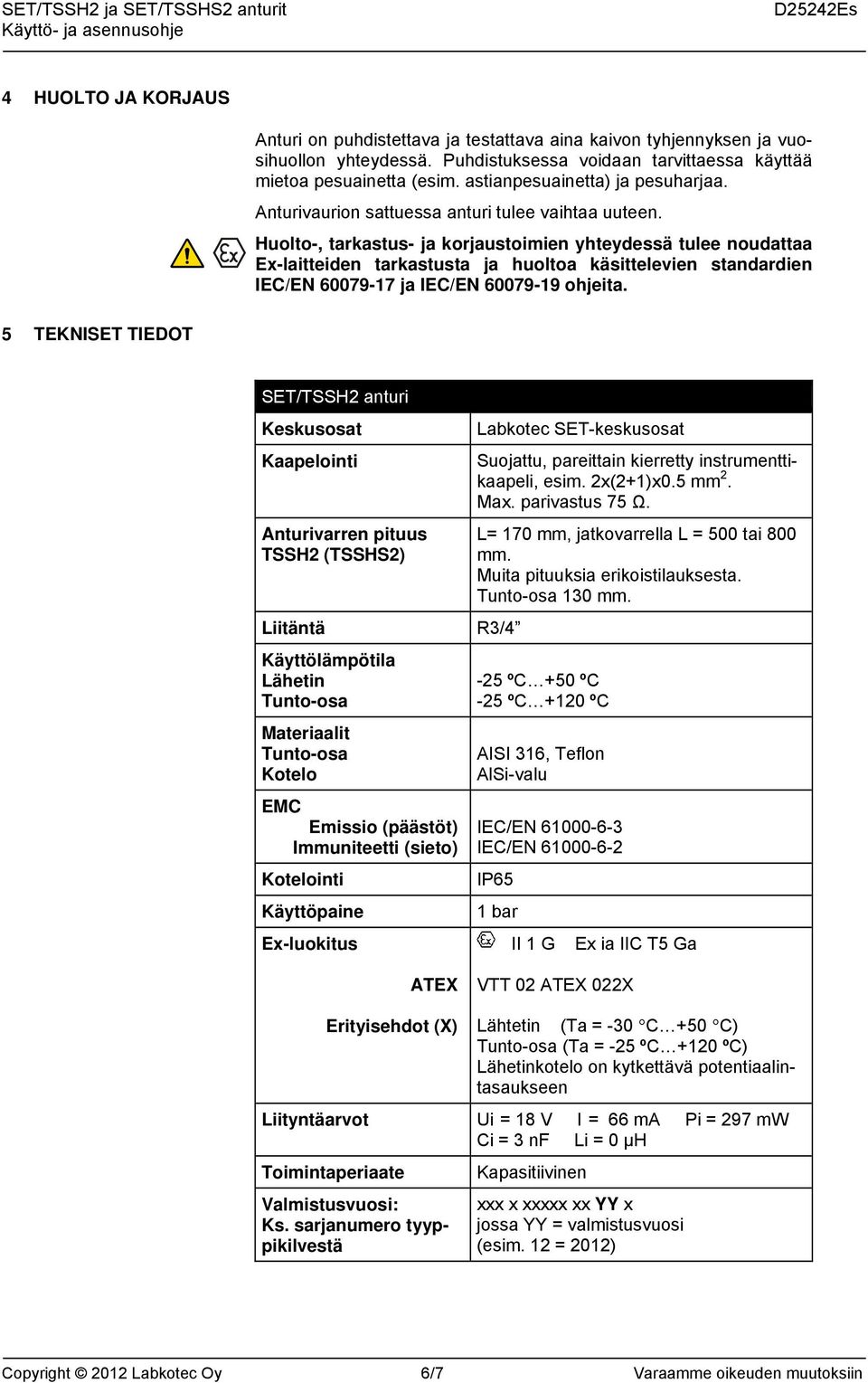

6 4 HUOLTO JA KORJAUS Anturi on puhdistettava ja testattava aina kaivon tyhjennyksen ja vuosihuollon yhteydessä. Puhdistuksessa voidaan tarvittaessa käyttää mietoa pesuainetta (esim. astianpesuainetta) ja pesuharjaa. Anturivaurion sattuessa anturi tulee vaihtaa uuteen. Huolto-, tarkastus- ja korjaustoimien yhteydessä tulee noudattaa Ex-laitteiden tarkastusta ja huoltoa käsittelevien standardien IEC/EN ja IEC/EN ohjeita. 5 TEKNISET TIEDOT SET/TSSH2 anturi Keskusosat Kaapelointi Anturivarren pituus TSSH2 (TSSHS2) Liitäntä Käyttölämpötila Lähetin Tunto-osa Materiaalit Tunto-osa Kotelo EMC Emissio (päästöt) Immuniteetti (sieto) Kotelointi Käyttöpaine Ex-luokitus ATEX Labkotec SET-keskusosat Suojattu, pareittain kierretty instrumenttikaapeli, esim. 2x(2+1)x0.5 mm 2. Max. parivastus 75 Ω. L= 170 mm, jatkovarrella L = 500 tai 800 mm. Muita pituuksia erikoistilauksesta. Tunto-osa 130 mm. R3/4-25 ºC +50 ºC -25 ºC +120 ºC AISI 316, Teflon AlSi-valu IEC/EN IEC/EN IP65 1 bar II 1 G VTT 02 ATEX 022X Ex ia IIC T5 Ga Erityisehdot (X) Lähtetin (Ta = -30 C +50 C) Tunto-osa (Ta = -25 ºC +120 ºC) Lähetinkotelo on kytkettävä potentiaalintasaukseen Liityntäarvot Ui = 18 V I = 66 ma Pi = 297 mw Ci = 3 nf Li = 0 µh Toimintaperiaate Valmistusvuosi: Ks. sarjanumero tyyppikilvestä Kapasitiivinen xxx x xxxxx xx YY x jossa YY = valmistusvuosi (esim. 12 = 2012) Copyright 2012 Labkotec Oy 6/7 Varaamme oikeuden muutoksiin
