Smart Wireless THUM -lähetinyksikkö
|
|
- Urho Hakola
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Pika-asennusopas Smart Wireless THUM -lähetinyksikkö Smart Wireless THUM -lähetinyksikkö Aloita tästä Langattomia laitteita koskevia seikkoja Konfigurointi Vaihe 1: Fyysinen asennus Vaihe 2: Varmista toiminta Viitetiedot Tuotehyväksynnät EY:n vaatimustenmukaisuusvakuutus Loppu

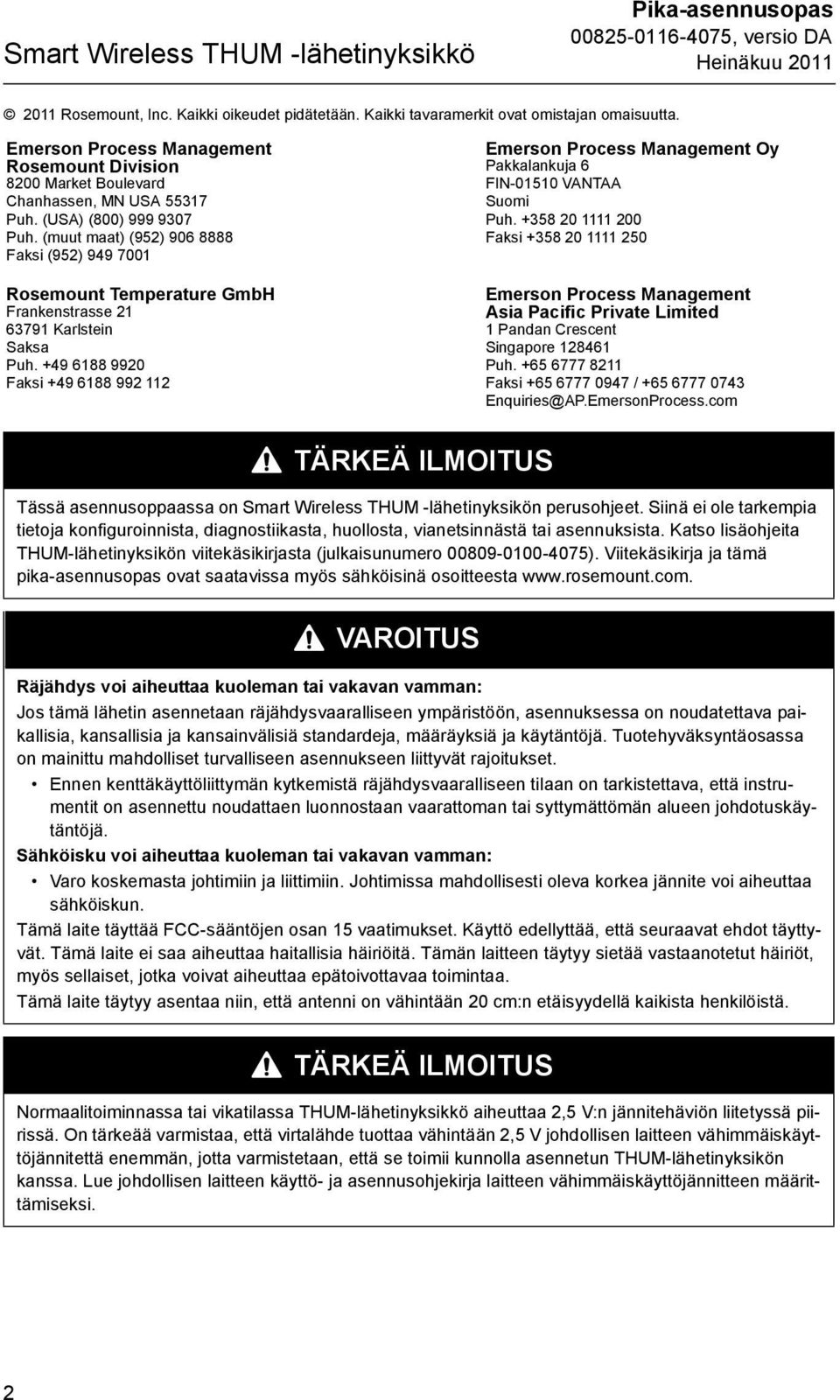

2 Smart Wireless THUM -lähetinyksikkö Pika-asennusopas 2011 Rosemount, Inc. Kaikki oikeudet pidätetään. Kaikki tavaramerkit ovat omistajan omaisuutta. Emerson Process Management Rosemount Division 8200 Market Boulevard Chanhassen, MN USA Puh. (USA) (800) Puh. (muut maat) (952) Faksi (952) Rosemount Temperature GmbH Frankenstrasse Karlstein Saksa Puh Faksi Emerson Process Management Oy Pakkalankuja 6 FIN VANTAA Suomi Puh Faksi Emerson Process Management Asia Pacific Private Limited 1 Pandan Crescent Singapore Puh Faksi / Enquiries@AP.EmersonProcess.com TÄRKEÄ ILMOITUS Tässä asennusoppaassa on Smart Wireless THUM -lähetinyksikön perusohjeet. Siinä ei ole tarkempia tietoja konfiguroinnista, diagnostiikasta, huollosta, vianetsinnästä tai asennuksista. Katso lisäohjeita THUM-lähetinyksikön viitekäsikirjasta (julkaisunumero ). Viitekäsikirja ja tämä pika-asennusopas ovat saatavissa myös sähköisinä osoitteesta VAROITUS Räjähdys voi aiheuttaa kuoleman tai vakavan vamman: Jos tämä lähetin asennetaan räjähdysvaaralliseen ympäristöön, asennuksessa on noudatettava paikallisia, kansallisia ja kansainvälisiä standardeja, määräyksiä ja käytäntöjä. Tuotehyväksyntäosassa on mainittu mahdolliset turvalliseen asennukseen liittyvät rajoitukset. Ennen kenttäkäyttöliittymän kytkemistä räjähdysvaaralliseen tilaan on tarkistettava, että instrumentit on asennettu noudattaen luonnostaan vaarattoman tai syttymättömän alueen johdotuskäytäntöjä. Sähköisku voi aiheuttaa kuoleman tai vakavan vamman: Varo koskemasta johtimiin ja liittimiin. Johtimissa mahdollisesti oleva korkea jännite voi aiheuttaa sähköiskun. Tämä laite täyttää FCC-sääntöjen osan 15 vaatimukset. Käyttö edellyttää, että seuraavat ehdot täyttyvät. Tämä laite ei saa aiheuttaa haitallisia häiriöitä. Tämän laitteen täytyy sietää vastaanotetut häiriöt, myös sellaiset, jotka voivat aiheuttaa epätoivottavaa toimintaa. Tämä laite täytyy asentaa niin, että antenni on vähintään 20 cm:n etäisyydellä kaikista henkilöistä. TÄRKEÄ ILMOITUS Normaalitoiminnassa tai vikatilassa aiheuttaa 2,5 V:n jännitehäviön liitetyssä piirissä. On tärkeää varmistaa, että virtalähde tuottaa vähintään 2,5 V johdollisen laitteen vähimmäiskäyttöjännitettä enemmän, jotta varmistetaan, että se toimii kunnolla asennetun THUM-lähetinyksikön kanssa. Lue johdollisen laitteen käyttö- ja asennusohjekirja laitteen vähimmäiskäyttöjännitteen määrittämiseksi. 2
3 Pika-asennusopas Smart Wireless THUM -lähetinyksikkö LANGATTOMIA LAITTEITA KOSKEVIA SEIKKOJA Virran kytkentämenettely Virtaa saa johtaa langattomaan laitteeseen vasta, kun Smart Wireless Gateway ( Gateway-yksikkö ) on asennettu ja toimii kunnolla. Langattomiin laitteisiin tulee myös kytkeä jännite järjestyksessä sen mukaan, miten lähellä ne ovat Gateway-yksikköä, lähimmästä alkaen. Näin verkon asennus on yksinkertaisempaa ja nopeampaa. Ota käyttöön Gateway-yksikön Active Advertising -toiminto, jolla voit varmistaa, että uudet laitteet liittyvät verkkoon nopeammin. Lisätietoja on Smart Wireless Gatewayn ohjekirjassa (julkaisunro ). THUM-lähetinyksikön asento Jos mahdollista, tulee asettaa pystyasentoon osoittamaan suoraan ylöspäin, ja sen tulee olla vähintään 1 m:n päässä suurista rakenteista, rakennuksista tai johtavista pinnoista, jotta esteetön tiedonsiirto muiden laitteiden kanssa onnistuu. Jos asetetaan vaaka-asentoon, langattoman tiedonsiirron kantoalue saattaa pienentyä. ä ei saa asentaa osoittamaan pystysuoraan alaspäin. Katso lisätietoja THUM-lähetinyksikön viitekäsikirjasta ( ). Kuva 1. THUM-lähetinyksikön asento Kaapeliläpivienti Kun asennat ä johdollisen laitteen kaapeliläpivientiin, käytä hyväksyttyä kierretiivistysainetta. Kierretiivistysaine luo vedenpitävän tiivisteen. Kierretiivistysaine toimii myös voiteluaineena helpottaen THUM-lähetinyksikön irrottamista. M20 suojaputkiadapteri Jos THUM-lähetinyksikössä käytetään M20 suojaputkiadapteria, käytä hyväksyttyä kierretiivistysainetta ja kiristä tiukasti ön. Kun M20 suojaputkiadapteri asennetaan suojaputkeen, kiristä se 32,5 Nm:n (25 ft-lb) momenttiin vesitiiviyden varmistamiseksi. Kenttäkäyttöliittymän liitännät Jotta kenttäkäyttöliittymä toimisi THUM-lähetinyksikön kanssa, johdolliseen laitteeseen täytyy kytkeä virta. Kenttäkäyttöliittymä on asetettava kiertokyselytilaan ja sen tulee käyttää THUM-lähetinyksikön osoitetta 63. 3
4 Smart Wireless THUM -lähetinyksikkö Pika-asennusopas Jännitesyöttö Piirin pienin kuorma on 250 ohmia. saa virtaa tavallisesta 4 20 ma:n/hart -piiristä ja lukee sen viestejä. aiheuttaa piiriin pienen jännitehäviön, joka on lineaarinen välillä 2,25 V (3,5 ma) ja 1,2 V (25 ma). Vikatilassa suurin jännitehäviö on 2,5 V. ei vaikuta 4 20 ma:n signaaliin normaali- tai vikatiloissa, kunhan piirin jännitteessä on vähintään 2,5 V varaa piirin maksimivirralla (25 ma tyypillisessä 4 20 ma:n/hart-laitteessa). Rajoita jännitesyötöksi 0,5 ampeeria ja jännitteeksi 55 volttia (tasavirta). Piirin virta 3,5 ma 2,25 V 25 ma 1,2 V Kuormavastus THUM-lähetinyksikön jännitehäviö Lisää tarvittaessa kuormavastus, katso esim. Kuva 8, 12 ja 16. Vastuksen tulee olla teholtaan sovellukseen riittävä (vähintään 1 W) ja yhteensopiva pakkauksessa olevan jatkoliittimen (sokeripalan) kanssa. Piiri Oikean toiminnan varmistamiseksi ä ei saa asentaa HART-piiriin, jossa on muita aktiivisia HART-isäntälaitteita. Ajoittain aktivoitavia HART-isäntälaitteita, kuten kenttäkäyttöliittymää, voidaan käyttää THUM-lähetinyksikön sisältävässä piirissä. 4

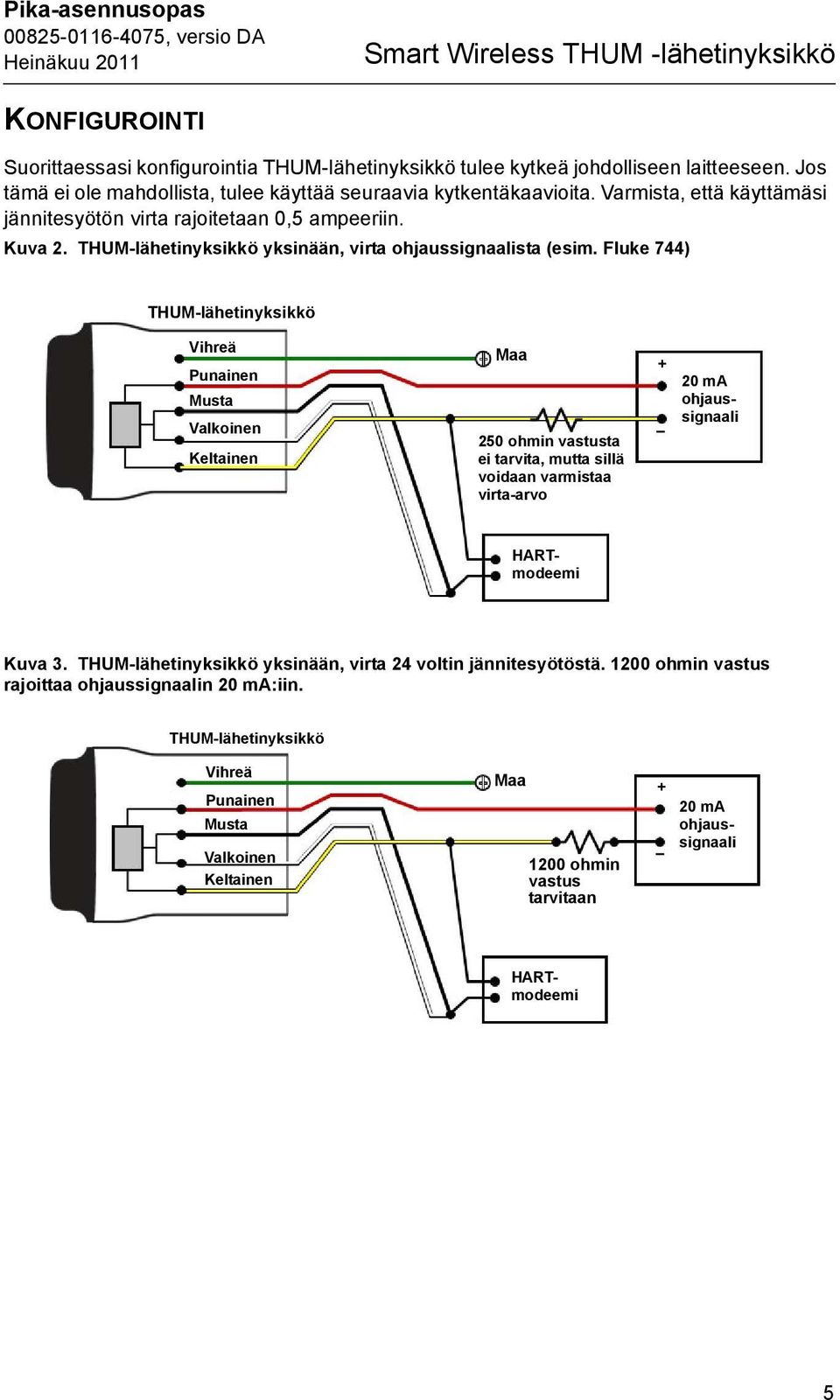

5 Pika-asennusopas Smart Wireless THUM -lähetinyksikkö KONFIGUROINTI Suorittaessasi konfigurointia tulee kytkeä johdolliseen laitteeseen. Jos tämä ei ole mahdollista, tulee käyttää seuraavia kytkentäkaavioita. Varmista, että käyttämäsi jännitesyötön virta rajoitetaan 0,5 ampeeriin. Kuva 2. yksinään, virta ohjaussignaalista (esim. Fluke 744) 250 ohmin vastusta ei tarvita, mutta sillä voidaan varmistaa virta-arvo + 20 ma ohjaussignaali HARTmodeemi Kuva 3. yksinään, virta 24 voltin jännitesyötöstä ohmin vastus rajoittaa ohjaussignaalin 20 ma:iin ohmin vastus tarvitaan + 20 ma ohjaussignaali HARTmodeemi 5
6 Smart Wireless THUM -lähetinyksikkö Pika-asennusopas VAIHE 1: FYYSINEN ASENNUS voidaan asentaa jommallakummalla seuraavalla tavalla: Suora asennus: liitetään suoraan johdollisen laitteen kaapeliläpivientiin. Kuva 4. Suora asennus Suora asennus 1. Asenna HART-laite tavallisten asennuskäytäntöjen ja valmistajan ohjeiden mukaisesti ja käytä hyväksyttyä kierretiivistysainetta kaikissa liitännöissä. 2. Liitä johdolliseen laitteeseen, katso Kuva Liitä johdolliseen HART-laitteeseen seuraavien kytkentäkaavioiden mukaisesti. Katso kuvia 21, 8, 10 ja 12 seuraavilta sivuilta. 4. Sulje johdollisen HART-laitteen kotelon kansi siten, että metalli koskettaa metallia, mutta älä kiristä liikaa, jotta laite ei vaurioidu. HUOMAA THUM-lähetinyksikön mukana toimitetaan kaksi jatkoliitintä. Ensimmäinen on kaksiliitäntäinen jatkoliitin. Toinen on kolmiliitäntäinen jatkoliitin lisävastusta varten, jos piirissä ei ole riittävästi vastusta. Kumpaankin näistä jatkoliittimistä voidaan liittää normaali kaapeli. Katso tarvittavaa piirivastusta koskevia lisätietoja johdollisen laitteen viitekäsikirjasta. 6
7 Pika-asennusopas Smart Wireless THUM -lähetinyksikkö Erillisasennus Erillisasennus: asennetaan erilleen johdollisen laitteen kotelosta ja liitetään sitten johdolliseen laitteeseen välikaapelilla tai muilla sopivilla keinoilla. Kuva 5. Erillisasennus 1. Asenna HART-laite tavallisten asennuskäytäntöjen ja valmistajan ohjeiden mukaisesti ja käytä hyväksyttyä kierretiivistysainetta kaikissa liitännöissä. 2. tulee asentaa kuten kuvaa 5 sivulta 7 esittää. 3. doita erillisasennussarja paikallisten käytäntöjen mukaisesti. 4. Liitä johdolliseen laitteeseen tavallisia käytäntöjä noudattaen. THUM-lähetinyksiköstä johdolliseen laitteeseen kulkevan kaapelin tulee olla suojattua tai suojaputkessa, kun se asennetaan sähköhäiriöisiin käyttöympäristöihin. 5. Liitä johdolliseen HART-laitteeseen seuraavien kytkentäkaavioiden mukaisesti. Katso Kuva 21, 8, 10 ja 12 seuraavilta sivuilta. 6. Sulje johdollisen HART-laitteen kotelon kansi siten, että metalli koskettaa metallia, mutta älä kiristä liikaa, jotta laite ei vaurioidu. HUOMAA THUM-lähetinyksikön mukana toimitetaan kaksi jatkoliitintä. Ensimmäinen on kaksiliitäntäinen jatkoliitin. Toinen on kolmiliitäntäinen jatkoliitin lisävastusta varten, jos piirissä ei ole riittävästi vastusta. Kumpaankin näistä jatkoliittimistä voidaan liittää normaali kaapeli. Katso tarvittavaa piirivastusta koskevia lisätietoja johdollisen laitteen viitekäsikirjasta. 7
8 Smart Wireless THUM -lähetinyksikkö Pika-asennusopas Kytkentäkaaviot Alla olevassa listassa on jokaisen suora- ja erillisasennuksen kytkentäkaavion nimi ja sivunumero: Kuva 6 2-johtimisen laitteen kytkentäkaavio (suora asennus) sivulla 9 Kuva 7 2-johtimisen laitteen kytkentäkaavio (erillisasennus) sivulla 9 Kuva 8 Vastuksella varustetun 2-johtimisen laitteen kytkentäkaavio (suora asennus) sivulla 10 Kuva 9 Vastuksella varustetun 2-johtimisen laitteen kytkentäkaavio (erillisasennus) sivulla 10 Kuva 10 4-johtimisen passiivisen laitteen kytkentäkaavio (suora asennus) sivulla 11 Kuva 11 4-johtimisen passiivisen laitteen kytkentäkaavio (erillisasennus) sivulla 11 Kuva 12 Vastuksella varustetun 4-johtimisen passiivisen laitteen kytkentäkaavio (suora asennus) sivulla 12 Kuva 13 Vastuksella varustetun 4-johtimisen passiivisen laitteen kytkentäkaavio (erillisasennus) sivulla 12 Kuva 14 4-johtimisen aktiivisen laitteen kytkentäkaavio (suora asennus) sivulla 13 Kuva 15 4-johtimisen aktiivisen laitteen kytkentäkaavio (erillisasennus) sivulla 13 Kuva 16 Vastuksella varustetun 4-johtimisen aktiivisen laitteen kytkentäkaavio (suora asennus) sivulla 14 Kuva 17 Vastuksella varustetun 4-johtimisen passiivisen laitteen kytkentäkaavio (erillisasennus) sivulla 14 Kuva 18 4-johtimisen aktiivisen laitteen kytkentäkaavio ilman 4 20 ma:n piiriä (suora asennus) sivulla 15 Kuva 19 4-johtimisen aktiivisen laitteen kytkentäkaavio ilman 4 20 ma:n piiriä (erillisasennus) sivulla 15 Kuva 20 Vain, virta 24 voltin jännitesyötöstä ohmin vastus rajoittaa ohjaussignaalin 20 ma:iin. sivulla 16 Kuva 21 Vain, virta 24 voltin jännitesyötöstä ohmin vastus rajoittaa ohjaussignaalin 20 ma:iin. sivulla 16 8
9 Pika-asennusopas Smart Wireless THUM -lähetinyksikkö Kuva 6. 2-johtimisen laitteen kytkentäkaavio (suora asennus) Johdollinen laite PWR / COMM 4 20 ma:n piiri ma:n piiri Jatkoliitin + Jännitesyöttö Kuormavastus 250 Ω + PWR / COMM HUOMAA: Jotta toimisi kunnolla, piirissä on oltava vähintään 250 ohmin vastus. Jos 4 20 ma:n piirissä ei ole tarvittavaa vastusta, johdota vastus tilanteen mukaan, kuten Kuva 8, 12 tai 16 esittää. Kuva 7. 2-johtimisen laitteen kytkentäkaavio (erillisasennus) Erillisasennuksen kotelo 4 20 ma:n piiri ma:n piiri + Jännitesyöttö Suojajohto Kuormavastus 250 Ω + COMM COMM Johdolliseen laitteeseen 9
10 Smart Wireless THUM -lähetinyksikkö Pika-asennusopas Kuva 8. Vastuksella varustetun 2-johtimisen laitteen kytkentäkaavio (suora asennus) Johdollinen laite PWR / COMM + PWR / COMM 4 20 ma:n piiri ma:n piiri Kuormavastus 250 Ω Jatkoliitin + Jännitesyöttö Kuva 9. Vastuksella varustetun 2-johtimisen laitteen kytkentäkaavio (erillisasennus) Jännitesyöttö Erillisasennuskotelo Kuormavastus 250 Ω 4 20 ma:n piiri ma:n piiri + Suojajohto + COMM COMM Johdolliseen laitteeseen 10
11 Pika-asennusopas Smart Wireless THUM -lähetinyksikkö Kuva johtimisen passiivisen laitteen kytkentäkaavio (suora asennus) Johdollinen laite Jatkoliitin 4 20 ma:n piiri ma:n piiri + Jännitesyöttö Kuormavastus 250 Ω COMM+ COMM Jännitesyöttö + Jännitesyöttö HUOMAA: Passiivinen piiri muodostuu, kun johdollinen laite ei syötä virtaa 4 20 ma:n piiriin. On tärkeää varmistaa, toimiiko johdollinen laite aktiivisessa vai passiivisessa tilassa. Kuva johtimisen passiivisen laitteen kytkentäkaavio (erillisasennus) Erillisasennuskotelo Jännitesyöttö 4 20 ma:n piiri ma:n piiri + Suojajohto Kuormavastus 250 Ω + COMM COMM Johdolliseen laitteeseen 11

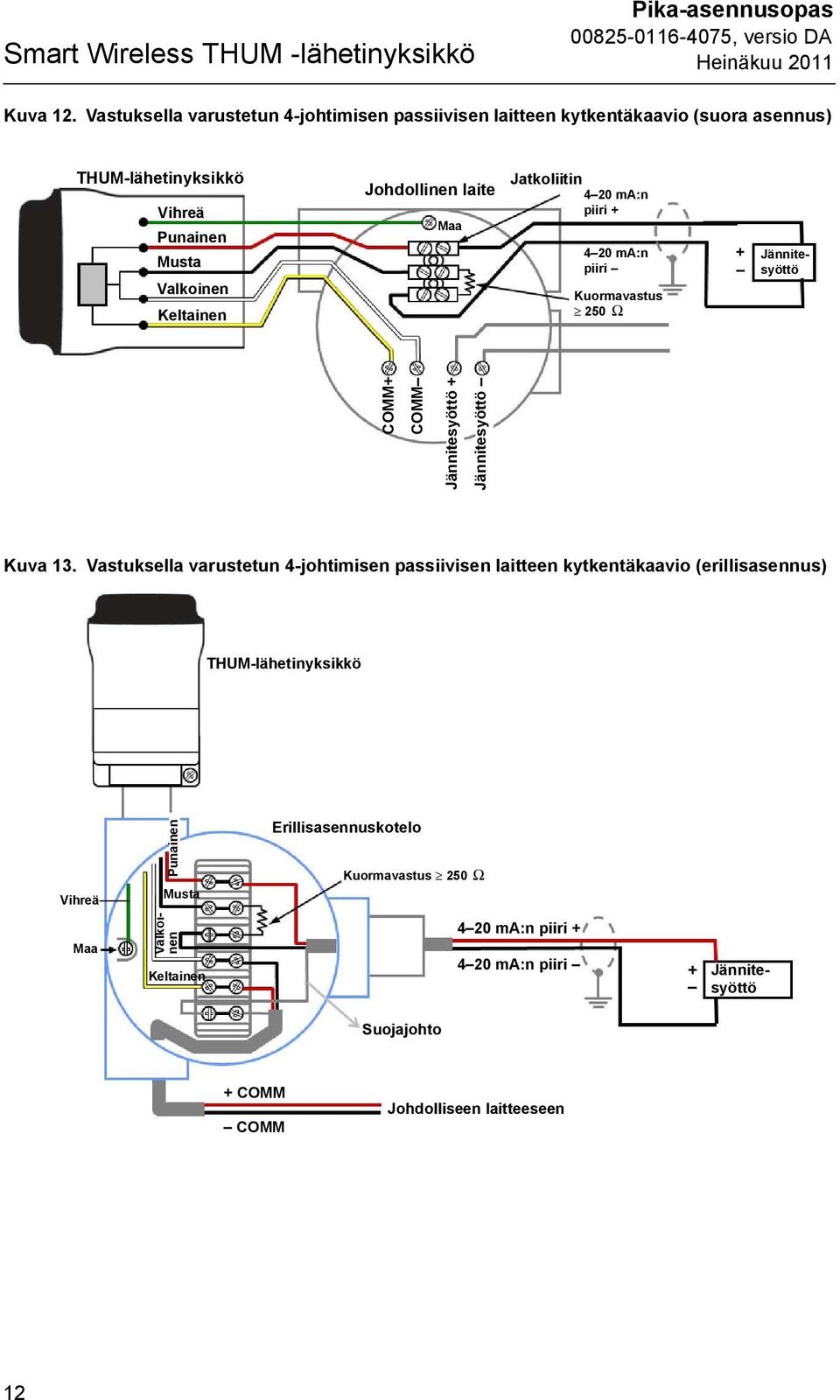

12 Smart Wireless THUM -lähetinyksikkö Pika-asennusopas Kuva 12. Vastuksella varustetun 4-johtimisen passiivisen laitteen kytkentäkaavio (suora asennus) Johdollinen laite Jatkoliitin 4 20 ma:n piiri ma:n piiri Kuormavastus 250 Ω + Jännitesyöttö COMM+ COMM Jännitesyöttö + Jännitesyöttö Kuva 13. Vastuksella varustetun 4-johtimisen passiivisen laitteen kytkentäkaavio (erillisasennus) Erillisasennuskotelo Kuormavastus 250 Ω Jännitesyöttö 4 20 ma:n piiri ma:n piiri + Suojajohto + COMM COMM Johdolliseen laitteeseen 12

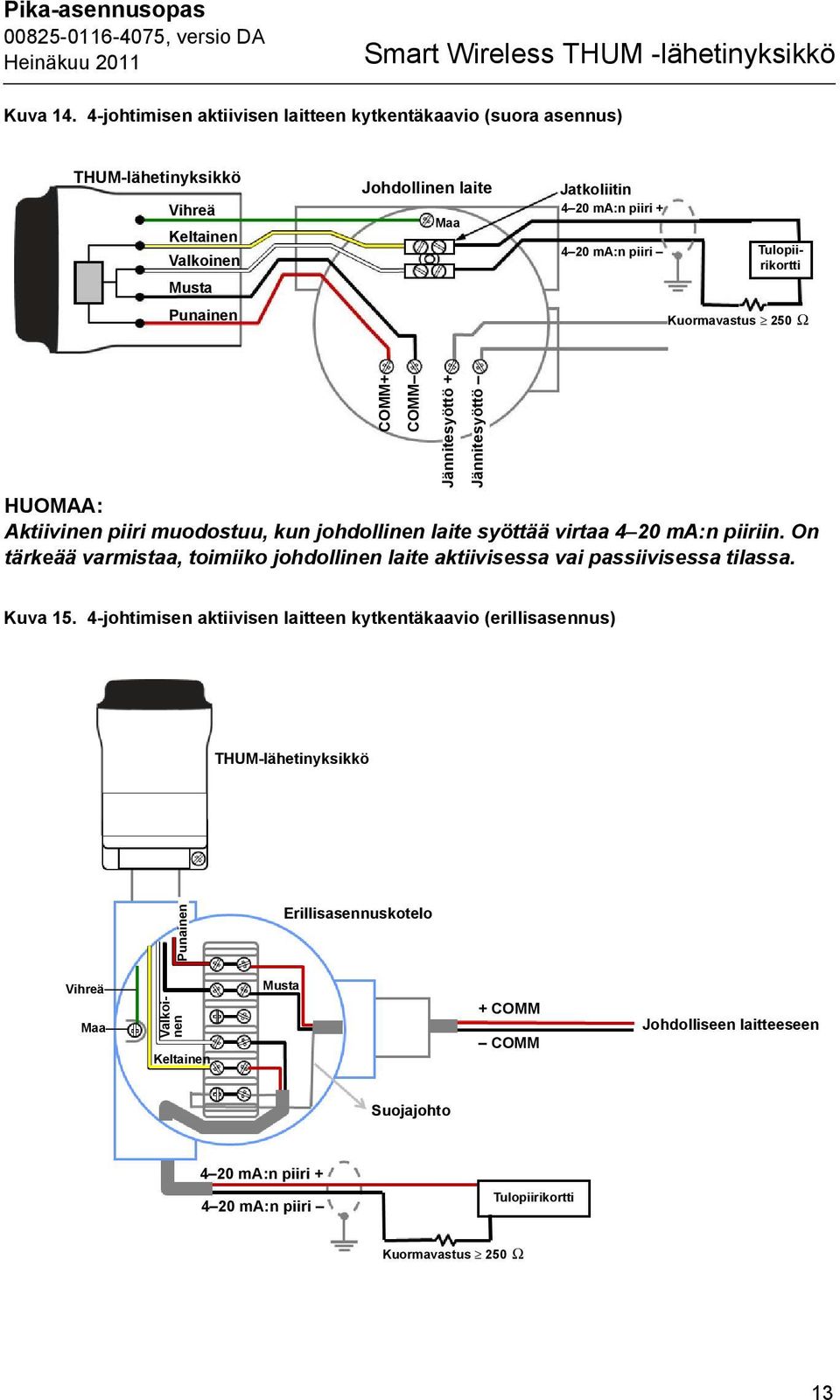

13 Pika-asennusopas Smart Wireless THUM -lähetinyksikkö Kuva johtimisen aktiivisen laitteen kytkentäkaavio (suora asennus) Johdollinen laite Jatkoliitin 4 20 ma:n piiri ma:n piiri Tulopiirikortti Kuormavastus 250 Ω COMM+ COMM HUOMAA: Aktiivinen piiri muodostuu, kun johdollinen laite syöttää virtaa 4 20 ma:n piiriin. On tärkeää varmistaa, toimiiko johdollinen laite aktiivisessa vai passiivisessa tilassa. Jännitesyöttö + Jännitesyöttö Kuva johtimisen aktiivisen laitteen kytkentäkaavio (erillisasennus) Erillisasennuskotelo + COMM COMM Johdolliseen laitteeseen Suojajohto 4 20 ma:n piiri ma:n piiri Tulopiirikortti Kuormavastus 250 Ω 13

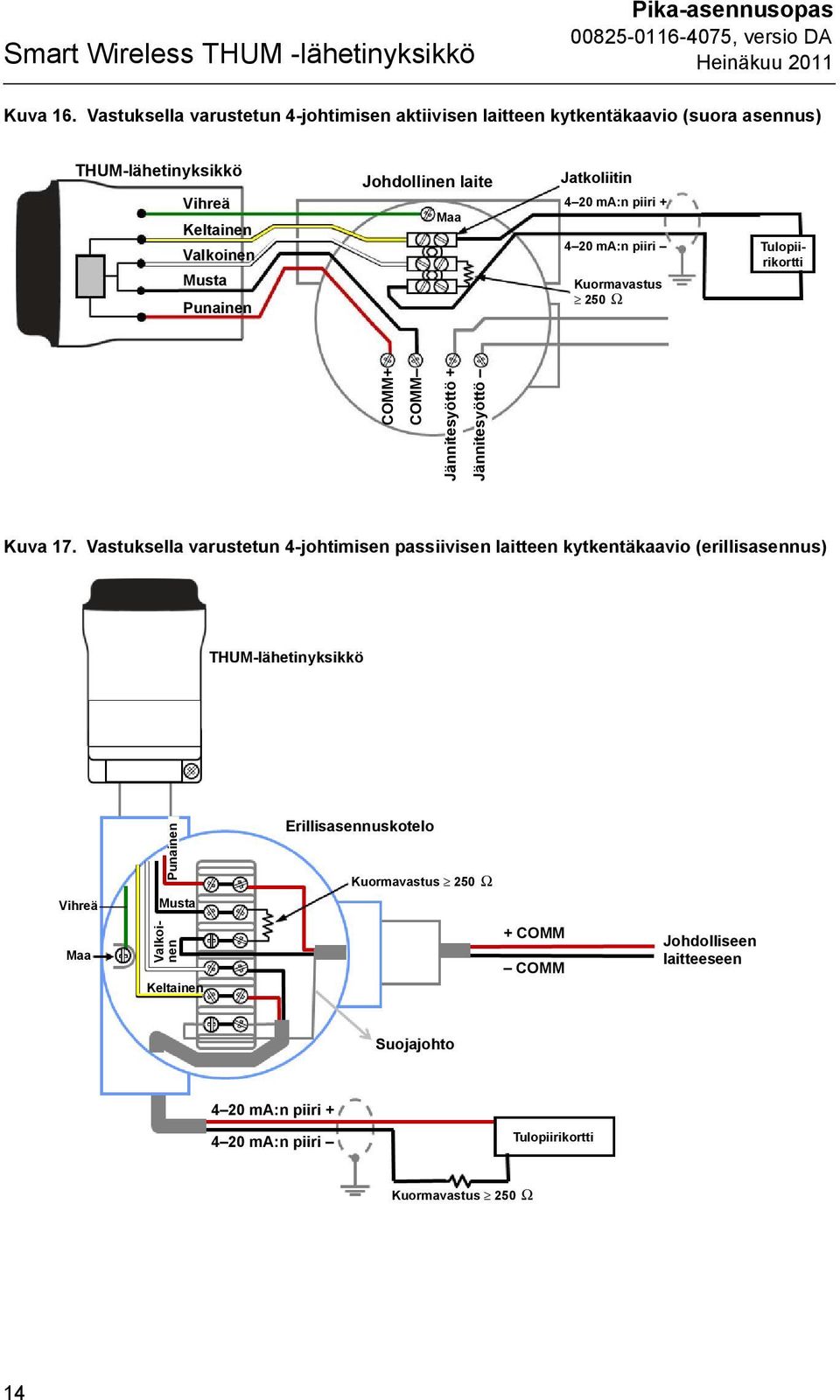

14 Smart Wireless THUM -lähetinyksikkö Pika-asennusopas Kuva 16. Vastuksella varustetun 4-johtimisen aktiivisen laitteen kytkentäkaavio (suora asennus) Johdollinen laite Jatkoliitin 4 20 ma:n piiri ma:n piiri Kuormavastus 250 Ω Tulopiirikortti COMM+ COMM Jännitesyöttö + Jännitesyöttö Kuva 17. Vastuksella varustetun 4-johtimisen passiivisen laitteen kytkentäkaavio (erillisasennus) Erillisasennuskotelo Kuormavastus 250 Ω + COMM COMM Johdolliseen laitteeseen Suojajohto 4 20 ma:n piiri ma:n piiri Tulopiirikortti Kuormavastus 250 Ω 14
15 Pika-asennusopas Smart Wireless THUM -lähetinyksikkö Kuva johtimisen aktiivisen laitteen kytkentäkaavio ilman 4 20 ma:n piiriä (suora asennus) Johdollinen laite Jatkoliitin Kuormavastus 250 Ω COMM+ COMM Jännitesyöttö + Jännitesyöttö Kuva johtimisen aktiivisen laitteen kytkentäkaavio ilman 4 20 ma:n piiriä (erillisasennus) Erillisasennuskotelo Kuormavastus 250 Ω + COMM COMM Johdolliseen laitteeseen 15
16 Smart Wireless THUM -lähetinyksikkö Pika-asennusopas Kuva 20. Vain, virta 24 voltin jännitesyötöstä ohmin vastus rajoittaa ohjaussignaalin 20 ma:iin. 250 ohmin vastus 1200 ohmin vastus tarvitaan + 24 V jännitesyöttö Kytkentärasia Kuva 21. Vain, virta 24 voltin jännitesyötöstä ohmin vastus rajoittaa ohjaussignaalin 20 ma:iin. Erillisasennuskotelo 24 V jännitesyöttö 1200 ohmin vastus tarvitaan ohmin vastus 16
17 Pika-asennusopas Smart Wireless THUM -lähetinyksikkö Laitteen verkkoasetukset Jotta lähetinyksikkö voisi toimia Smart Wireless Gatewayn ja lopulta muun automaation kanssa, se on konfiguroitava toimimaan langattomassa verkossa. Tämä langattoman järjestelmän asennusvaihe vastaa lähettimen johtojen kytkemistä automaatiojärjestelmään. Käytä kenttäkäyttöliittymää tai AMS-ohjelmaa ja syötä Network ID ja Join Key (verkon tunnus ja liittymisavain) niin, että ne vastaavat Gatewayn ja muiden verkon laitteiden verkkotunnusta ja liittymisavainta. Jos verkon tunnus ja liittymisavain eivät ole identtisiä, ei viesti langattoman verkon kanssa. Verkon tunnus ja liittymisavain voidaan hakea Smart Wireless Gatewayn www-palvelimen sivulta Setup > Network > Settings (käyttöönotto > verkko > asetukset) (katso Kuva 22. Kuva 22. Gatewayn verkkoasetukset AMS Valitse hiiren kakkospainikkeella ja valitse Configure (konfiguroi). Kun valikko avautuu, valitse Join Device to Network (liitä laite verkkoon) ja noudata samaa menetelmää kuin verkon tunnuksen ja liittymisavaimen syöttämisessä. Kenttäkäyttöliittymä Verkon tunnusta ja liittymisavainta voidaan muuttaa langattomassa laitteessa käyttämällä seuraavaa pikanäppäinsarjaa. Aseta sekä verkon tunnus että liittymisavain. Toiminto Näppäinsarja Valikkokohteet Langattoman laitteen käyttöönotto 1,4 Smart Power, verkon tunnus, liittymisavaimen asetus, radiotila 17

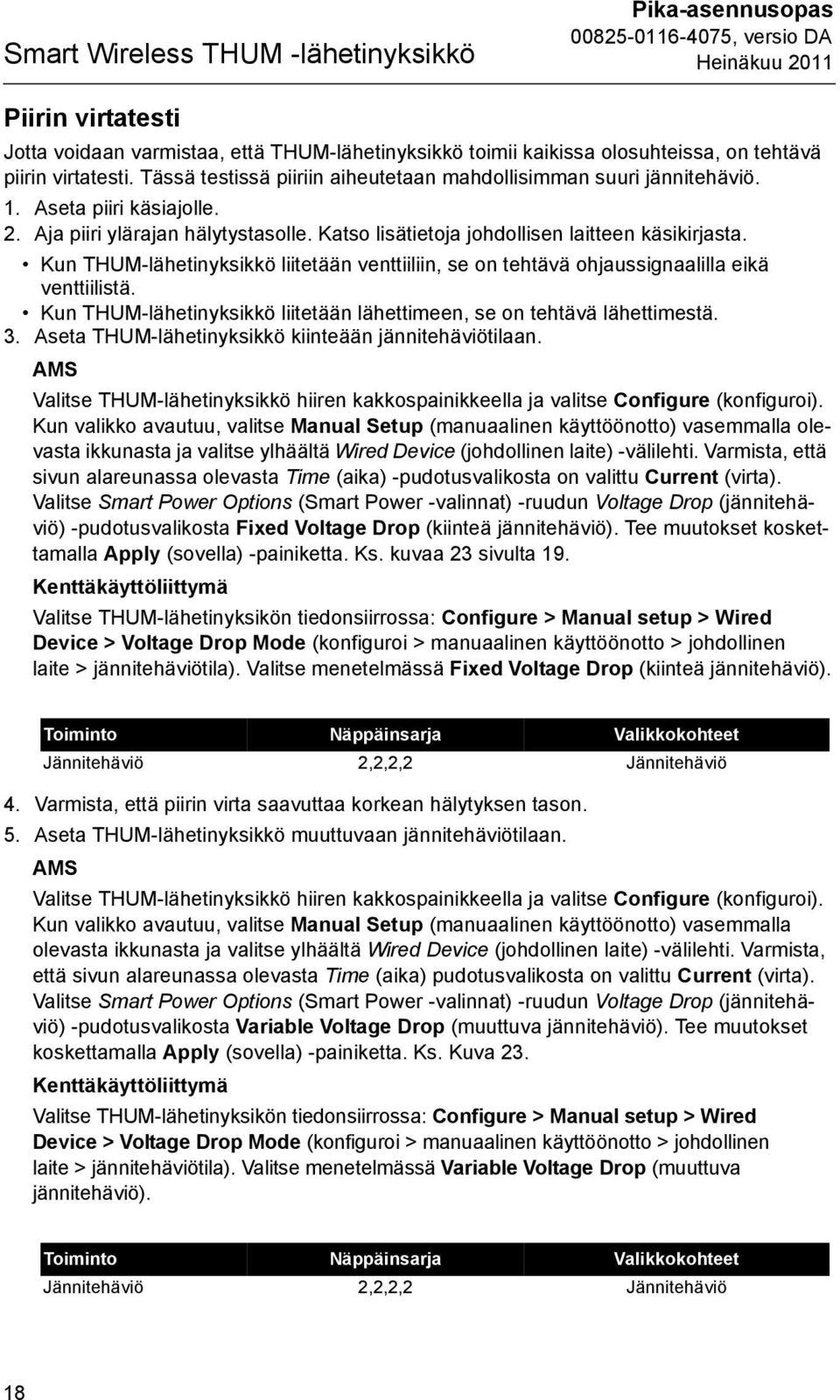

18 Smart Wireless THUM -lähetinyksikkö Pika-asennusopas Piirin virtatesti Jotta voidaan varmistaa, että toimii kaikissa olosuhteissa, on tehtävä piirin virtatesti. Tässä testissä piiriin aiheutetaan mahdollisimman suuri jännitehäviö. 1. Aseta piiri käsiajolle. 2. Aja piiri ylärajan hälytystasolle. Katso lisätietoja johdollisen laitteen käsikirjasta. Kun liitetään venttiiliin, se on tehtävä ohjaussignaalilla eikä venttiilistä. Kun liitetään lähettimeen, se on tehtävä lähettimestä. 3. Aseta kiinteään jännitehäviötilaan. AMS Valitse hiiren kakkospainikkeella ja valitse Configure (konfiguroi). Kun valikko avautuu, valitse Manual Setup (manuaalinen käyttöönotto) vasemmalla olevasta ikkunasta ja valitse ylhäältä Wired Device (johdollinen laite) -välilehti. Varmista, että sivun alareunassa olevasta Time (aika) -pudotusvalikosta on valittu Current (virta). Valitse Smart Power Options (Smart Power -valinnat) -ruudun Voltage Drop (jännitehäviö) -pudotusvalikosta Fixed Voltage Drop (kiinteä jännitehäviö). Tee muutokset koskettamalla Apply (sovella) -painiketta. Ks. kuvaa 23 sivulta 19. Kenttäkäyttöliittymä Valitse THUM-lähetinyksikön tiedonsiirrossa: Configure > Manual setup > Wired Device > Voltage Drop Mode (konfiguroi > manuaalinen käyttöönotto > johdollinen laite > jännitehäviötila). Valitse menetelmässä Fixed Voltage Drop (kiinteä jännitehäviö). Toiminto Näppäinsarja Valikkokohteet Jännitehäviö 2,2,2,2 Jännitehäviö 4. Varmista, että piirin virta saavuttaa korkean hälytyksen tason. 5. Aseta muuttuvaan jännitehäviötilaan. AMS Valitse hiiren kakkospainikkeella ja valitse Configure (konfiguroi). Kun valikko avautuu, valitse Manual Setup (manuaalinen käyttöönotto) vasemmalla olevasta ikkunasta ja valitse ylhäältä Wired Device (johdollinen laite) -välilehti. Varmista, että sivun alareunassa olevasta Time (aika) pudotusvalikosta on valittu Current (virta). Valitse Smart Power Options (Smart Power -valinnat) -ruudun Voltage Drop (jännitehäviö) -pudotusvalikosta Variable Voltage Drop (muuttuva jännitehäviö). Tee muutokset koskettamalla Apply (sovella) -painiketta. Ks. Kuva 23. Kenttäkäyttöliittymä Valitse THUM-lähetinyksikön tiedonsiirrossa: Configure > Manual setup > Wired Device > Voltage Drop Mode (konfiguroi > manuaalinen käyttöönotto > johdollinen laite > jännitehäviötila). Valitse menetelmässä Variable Voltage Drop (muuttuva jännitehäviö). Toiminto Näppäinsarja Valikkokohteet Jännitehäviö 2,2,2,2 Jännitehäviö 18

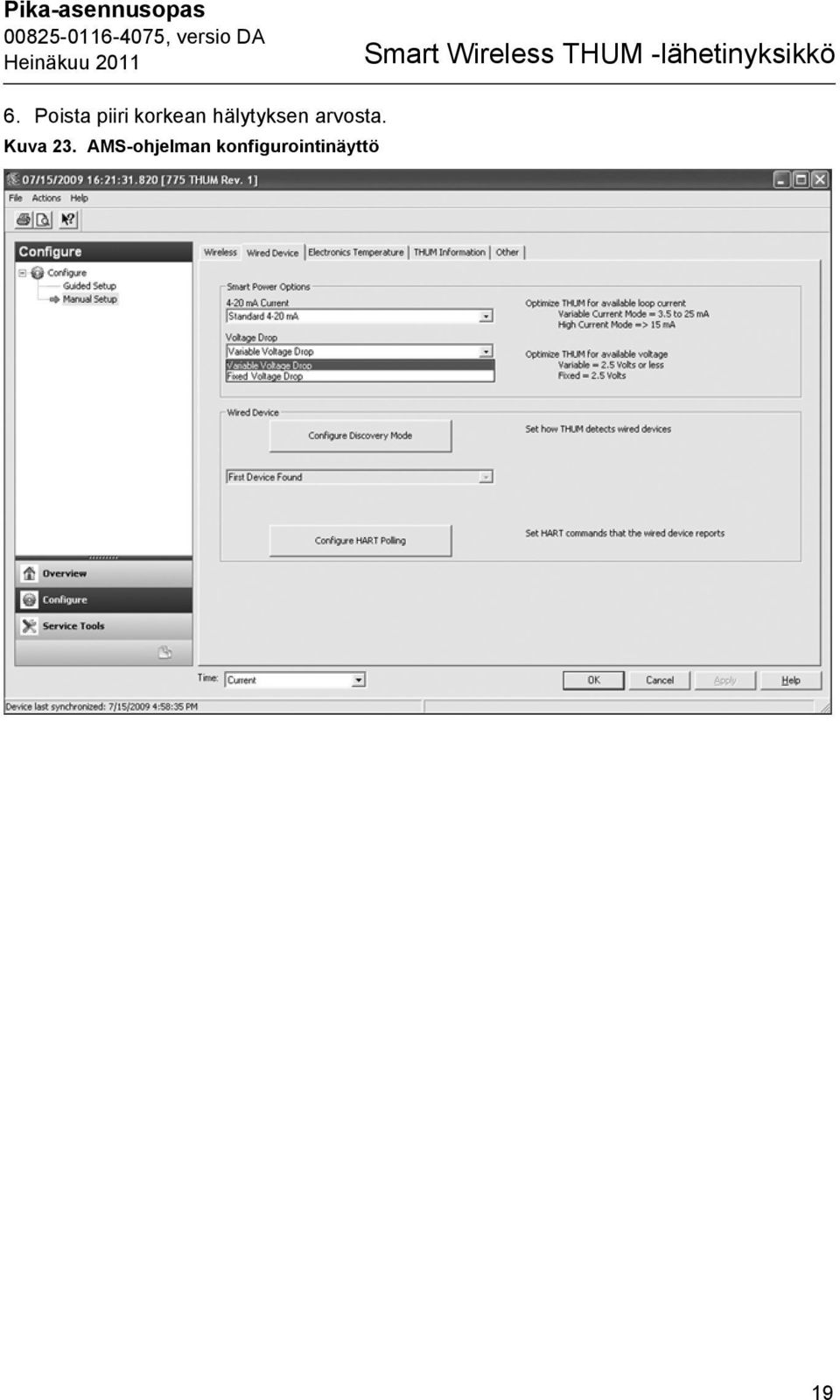

19 Pika-asennusopas Smart Wireless THUM -lähetinyksikkö 6. Poista piiri korkean hälytyksen arvosta. Kuva 23. AMS-ohjelman konfigurointinäyttö 19

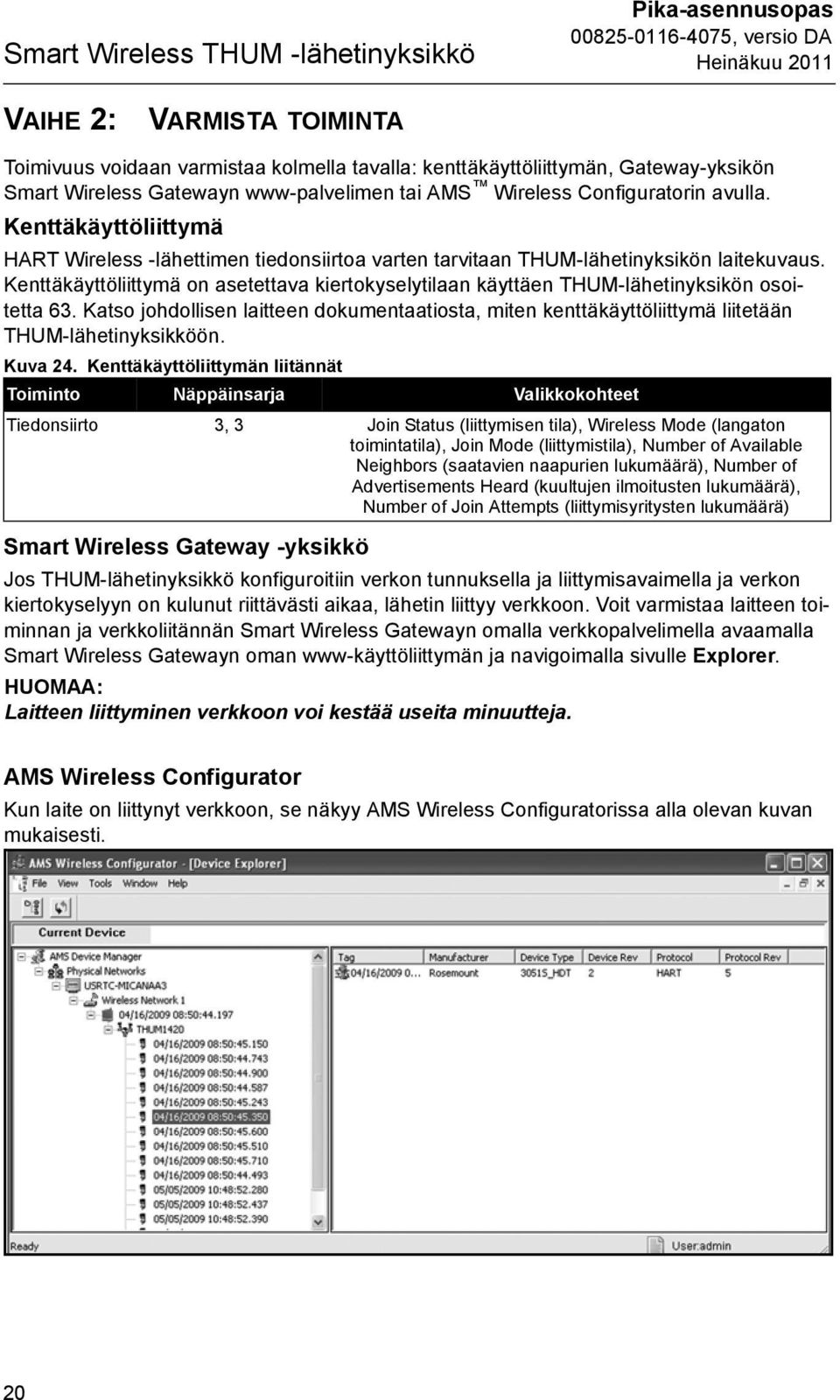

20 Smart Wireless THUM -lähetinyksikkö Pika-asennusopas VAIHE 2: VARMISTA TOIMINTA Toimivuus voidaan varmistaa kolmella tavalla: kenttäkäyttöliittymän, Gateway-yksikön Smart Wireless Gatewayn www-palvelimen tai AMS Wireless Configuratorin avulla. Kenttäkäyttöliittymä HART Wireless -lähettimen tiedonsiirtoa varten tarvitaan THUM-lähetinyksikön laitekuvaus. Kenttäkäyttöliittymä on asetettava kiertokyselytilaan käyttäen THUM-lähetinyksikön osoitetta 63. Katso johdollisen laitteen dokumentaatiosta, miten kenttäkäyttöliittymä liitetään ön. Kuva 24. Kenttäkäyttöliittymän liitännät Toiminto Näppäinsarja Valikkokohteet Tiedonsiirto 3, 3 Join Status (liittymisen tila), Wireless Mode (langaton toimintatila), Join Mode (liittymistila), Number of Available Neighbors (saatavien naapurien lukumäärä), Number of Advertisements Heard (kuultujen ilmoitusten lukumäärä), Number of Join Attempts (liittymisyritysten lukumäärä) Smart Wireless Gateway -yksikkö Jos konfiguroitiin verkon tunnuksella ja liittymisavaimella ja verkon kiertokyselyyn on kulunut riittävästi aikaa, lähetin liittyy verkkoon. Voit varmistaa laitteen toiminnan ja verkkoliitännän Smart Wireless Gatewayn omalla verkkopalvelimella avaamalla Smart Wireless Gatewayn oman www-käyttöliittymän ja navigoimalla sivulle Explorer. HUOMAA: Laitteen liittyminen verkkoon voi kestää useita minuutteja. AMS Wireless Configurator Kun laite on liittynyt verkkoon, se näkyy AMS Wireless Configuratorissa alla olevan kuvan mukaisesti. 20
21 Pika-asennusopas Smart Wireless THUM -lähetinyksikkö Vianetsintä Jos laite ei toimi oikein, katso lisätietoja käsikirjan vianetsintäosasta. Yleisimmät virheellisen toiminnan syyt ovat Network ID (verkon tunnus) ja Join Key (liittymisavain). Verkon tunnuksen ja liittymisavaimen pitää vastata Smart Wireless Gatewayn arvoja. Verkon tunnus ja liittymisavain voidaan hakea Smart Wireless Gatewayn www-liittymän sivulta Setup > Network > Settings (käyttöönotto > verkko > asetukset). Verkon tunnusta ja liittymisavainta voidaan muuttaa langattomassa laitteessa käyttämällä seuraavaa pikanäppäinsarjaa. Toiminto Näppäinsarja Valikkokohteet Langattoman laitteen käyttöönotto 1, 4 Smart Power, verkon tunnus, liittymisavaimen asetus, radiotila VIITETIEDOT HUOMAA: Tiedonsiirto kenttäkäyttöliittymän kanssa edellyttää virran kytkentää johdolliseen laitteeseen. Taulukko 1. THUM-lähetinyksikön pikanäppäinsarja Toiminto Näppäinsarja Valikkokohteet Device Info (laitetiedot) 2, 2, 4, 3 Manufacturer (valmistaja), Model (malli), Final Assembly Number (sarjanumero), Universal (yleissopiva), Field Device (kenttälaite), Software (ohjelmisto), Hardware (laitteisto), Descriptor (kuvaus), Message (viesti), Date (päiväys), Model Number (mallinumero) I, II, III, SI Unit Restriction (SI-yksikkörajoitus), Country (maa) Guided Setup (ohjattu käyttöönotto) Manual Setup (manuaalinen käyttöönotto) 2, 1 Configure (konfiguroi), Guided Setup (ohjattu käyttöönotto), Join Device to Network (liitä laite verkkoon), Configure Update Rate (konfiguroi päivitysväli), Zero Trim (nollaus), Configure Device Display (konfiguroi laitenäyttö), Configure Process Alarms (konfiguroi prosessihälytykset) 2, 2 Configure (konfiguroi), Manual Setup (manuaalinen käyttöönotto), Wireless (langaton), Pressure (paine), Device Temperatures (laitelämpötilat), Device Information (laitetiedot), Display (näyttö), Other (muu) Wireless (langaton) 2, 2, 1 Network ID (verkon tunnus), Join Device to Network (liitä laite verkkoon), Configure Update Rate (konfiguroi päivitysväli), Configure Broadcast Power Level (konfiguroi lähetysteho), Power Mode (tehotila), Power Source (teholähde) 21
22 Smart Wireless THUM -lähetinyksikkö Pika-asennusopas TUOTEHYVÄKSYNNÄT Hyväksytyt valmistuspaikat Rosemount Inc. Chanhassen, Minnesota, USA Emerson Process Management GmbH & Co. Karlstein, Saksa Emerson Process Management Asia Pacific Private Limited Singapore EU:n direktiivit EY:n vaatimustenmukaisuusvakuutus kaikkien tätä tuotetta koskevien EU:n direktiivien osalta on nähtävänä osoitteessa Paperiversio on saatavana Emerson Process Managementin edustajalta. ATEX-direktiivi (94/9/EY) Emerson Process Management noudattaa ATEX-direktiiviä. Sähkömagneettinen yhteensopivuus (EMC) (2004/108/EY) Emerson Process Management noudattaa EMC-direktiiviä. Direktiivi radio- ja telepäätelaitteista (R&TTE)(1999/5/EY) Emerson Process Management noudattaa R&TTE-direktiiviä. Tietoliikenneyhdenmukaisuus Kaikille langattomille laitteille tarvitaan hyväksyntä, jolla varmistetaan, että ne noudattavat radiotaajuuksien käyttöön liittyviä säännöksiä. Lähes kaikissa maissa vaaditaan tämäntyyppinen tuotehyväksyntä. Emerson tekee työtä valtionvirastojen kanssa ympäri maailmaa voidakseen toimittaa vaatimukset täyttäviä tuotteita sekä ehkäistäkseen langattomien laitteiden käyttöä koskevien eri maiden direktiivien ja lakien rikkomista. FCC ja IC Tämä laite täyttää FCC-sääntöjen osan 15 vaatimukset. Käyttö edellyttää, että seuraavat ehdot täyttyvät: Tämä laite ei saa aiheuttaa haitallisia häiriöitä. Tämän laitteen täytyy sietää vastaanotetut häiriöt, myös sellaiset, jotka voivat aiheuttaa epätoivottavaa toimintaa. Tämä laite täytyy asentaa niin, että antenni on vähintään 20 cm:n etäisyydellä kaikista henkilöistä. FM:n myöntämä tavallisen käyttöpaikan hyväksyntä Lähettimen rakenne täyttää sähkölaitteita, mekaanisia osia ja paloturvallisuutta koskevat FM:n perusvaatimukset. FM on yhdysvaltalainen virallisesti hyväksytty testauslaboratorio (NRTL), jonka on akkreditoinut USA:n liittovaltion työsuojeluhallinto (OSHA). 22
23 Pika-asennusopas Smart Wireless THUM -lähetinyksikkö Vaarallisten tilojen luokitukset Pohjois-Amerikan sertifikaatit Factory Mutual (FM) -hyväksynnät I5 FM luonnostaan vaaraton ja syttymätön Luonnostaan vaaraton: luokka I/II/III, alaluokka 1, ryhmät A, B, C, D, E, F ja G. Aluemerkintä: Luokka I, Alue 0, AEx ia llc Lämpötilakoodit T4 ( 50 C T amb 70 C) Syttymätön: luokka I, alaluokka 2, ryhmät A, B, C ja D. Luonnostaan vaaraton ja syttymätön, kun asennettu Rosemountin piirustuksen mukaisesti. Kotelotyyppi 4X / IP66 CSA Canadian Standards Association I6 CSA luonnostaan vaaraton Luonnostaan vaaraton: luokka I, alaluokka 1, ryhmät A, B, C ja D. Lämpötilakoodit T3C ( 50 C T amb 70 C) Luonnostaan vaaraton, kun asennettu Rosemountin piirustuksen mukaisesti. Sopiva: luokka I, alaluokka 2, ryhmät A, B, C ja D. Kotelotyyppi 4X / IP66 Eurooppalaiset luokitukset I1 ATEX luonnostaan vaaraton Todistusnro: Baseefa09ATEX0125X Ex ia IIC T4 ( 50 C T amb 70 C) IP Taulukko 2. Tuloparametrit Piirin teho Ui = 30 V Ii = 200 ma Pi = 1,0 W Ci = 0 Li = 0 II 1G Turvallisen käytön erityisehdot (X): Antennin pintavastus ylittää yhden gigaohmin. Sähköstaattisen varauksen kertymisen estämiseksi sitä ei saa hangata tai puhdistaa liuottimilla eikä kuivalla liinalla. Kotelo on valmistettu alumiiniseoksesta ja käsitelty suojaavalla polyuretaanipinnoitteella; jos kotelo sijaitsee alueella 0, se on tästä huolimatta suojattava iskuilta ja hankaumilta. N1 ATEX tyyppi n Todistusnro: Baseefa09ATEX0131 II 3 G Ex na IIC T4 ( 50 C T amb 70 C) Ui = 45 VDC maks. IP
24 Smart Wireless THUM -lähetinyksikkö Pika-asennusopas IECEx-luokitukset I7 IECEx luonnostaan vaaraton Todistusnro: IECEx BAS X Ex ia IIC T4 ( 50 C T amb 70 C) IP66 Taulukko 3. Tuloparametrit Piirin teho Ui = 30 V Ii = 200 ma Pi = 1,0 W Ci = 0 Li = 0 Turvallisen käytön erityisehdot (X): Antennin pintavastus ylittää yhden gigaohmin. Sähköstaattisen varauksen kertymisen estämiseksi sitä ei saa hangata tai puhdistaa liuottimilla eikä kuivalla liinalla. Kotelo on valmistettu alumiiniseoksesta ja käsitelty suojaavalla polyuretaanipinnoitteella; jos kotelo sijaitsee alueella 0, se on tästä huolimatta suojattava iskuilta ja hankaumilta. N7 IECEx tyyppi n Todistusnro: IECEx BAS Ex na IIC T4 ( 50 C T amb 70 C) Ui = 45 VDC maks. IP66 INMETRO-luokitukset I2 Luonnostaan vaaraton BR-Ex ia IIC T4 ( 50 C T amb 70 C) Ga N2 INMETRO tyyppi n BR-Ex na IIC T4 Gc ( 50 C T amb 70 C) Kiinalaiset luokitukset (NEPSI) I3 Kiina (NEPSI) luonnostaan vaaraton Ex ia IIC T4 CCoE-luokitukset IW Luonnostaan vaaraton Ex ia IIC T4 KOSHA-luokitukset IP Luonnostaan vaaraton Ex ia IIC T4 GOST-luokitukset IM Luonnostaan vaaraton Ex ia IIC T4 ( 50 C T amb 70 C) Ex na IIC T4 ( 50 C T amb 70 C) IP66 24
25 Pika-asennusopas Smart Wireless THUM -lähetinyksikkö EC Declaration of Conformity No: RMD 1077 Rev. B We, Rosemount Inc Market Boulevard Chanhassen, MN USA declare under our sole responsibility that the product, manufactured by, Model 775 Rosemount Inc Technology Drive and 8200 Market Boulevard Eden Prairie, MN Chanhassen, MN USA USA to which this declaration relates, is in conformity with the provisions of the European Community Directives, including the latest amendments, as shown in the attached schedule. Assumption of conformity is based on the application of the harmonized standards and, when applicable or required, a European Community notified body certification, as shown in the attached schedule. (signature) 02/10/2010 (date of issue) Timothy Layer (name - printed) Vice President Global Quality & Customer Care (function name - printed) 25
26 Smart Wireless THUM -lähetinyksikkö Pika-asennusopas EMC Directive (2004/108/EC) EC Declaration of Conformity No: RMD 1077 Rev. B EN : 2006 R&TTE Directive (1999/5/EC) EN : V1.3.2 (2007-6) EN : 2001 (Second Addition) EN V ( ) ATEX Directive (94/9/EC) Model 775 Certificate: Baseefa09ATEX0125X Intrinsically Safe - Group II Category 1 G Ex ia IIC T4 (Ta =-50 C to +70 C) Harmonized Standards Used: EN :2006; EN :2007 Certificate: Baseefa09ATEX0131 Type n - Group II Category 3 G Ex na IIC T4(Ta =-50 C to +70 C) Harmonized Standards Used: EN :2006; EN :2005 File ID: 775 CE Marking Page 2 of 3 K:\prodappr\EUCDOCS\775_RMD1077B.doc 26
27 Pika-asennusopas Smart Wireless THUM -lähetinyksikkö EC Declaration of Conformity No: RMD 1077 Rev. B ATEX Notified Bodies for EC Type Examination Certificate Baseefa. [Notified Body Number: 1180] Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ United Kingdom ATEX Notified Body for Quality Assurance Baseefa. [Notified Body Number: 1180] Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ United Kingdom File ID: 775 CE Marking Page 3 of 3 K:\prodappr\EUCDOCS\775_RMD1077B.doc 27
28 Smart Wireless THUM -lähetinyksikkö Pika-asennusopas EY:n vaatimustenmukaisuusvakuutus Nro RMD 1077 Versio B Me, Rosemount Inc Market Boulevard Chanhassen, MN YHDYSVALLAT vakuutamme täysin omalla vastuullamme, että tuote, jonka valmistaja on Malli 775 Rosemount Inc Technology Drive ja 8200 Market Boulevard Eden Prairie, MN Chanhassen, MN YHDYSVALLAT YHDYSVALLAT ja jota tämä vakuutus koskee, täyttää oheisesta liitteestä ilmenevien Euroopan yhteisön direktiivien vaatimukset mukaan lukien niiden uusimmat muutokset. Vaatimustenmukaisuuden olettamus perustuu yhtenäistettyjen standardien soveltamiseen ja, mikäli asianmukaista tai näin vaaditaan, Euroopan yhteisön ilmoitettujen laitosten luokitukseen oheisen liitteen mukaisesti (julkaisupäivämäärä) Timothy Layer (nimi painokirjaimin) Vice President Global Quality & Customer Care (tehtävänimike painokirjaimin) 28
29 Pika-asennusopas Smart Wireless THUM -lähetinyksikkö EY:n vaatimustenmukaisuusvakuutus Nro RMD 1077 Versio B EMC-direktiivi (2004/108/EY) EN : 2006 R&TTE-direktiivi (1999/5/EY) EN : V1.3.2 (2007-6) EN : 2001 (toinen lisäys) EN V ( ) ATEX-direktiivi (94/9/EY) Malli 775 Luokitus: Baseefa09ATEX0125X Luonnostaan vaaraton Ryhmä II Luokka 1 G Ex ia IIC T4 (Ta = 50 C +70 C) Käytetyt yhtenäistetyt standardit: EN : 2006; EN : 2007 Luokitus: Baseefa09ATEX0131 Tyyppi n Ryhmä II Luokka 3 G Ex na IIC T4 (Ta = 50 C +70 C) Käytetyt yhtenäistetyt standardit: EN : 2006; EN : 2005 Tiedostotunnus: 775 CE Marking Sivu 2 / 3 775_RMD1077B_fin.doc 29
30 Smart Wireless THUM -lähetinyksikkö Pika-asennusopas EY:n vaatimustenmukaisuusvakuutus Nro RMD 1077 Versio B ATEX ilmoitetut laitokset EY:n tyyppitarkastusluokitusta varten Baseefa. [Ilmoitetun laitoksen numero: 1180] Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ Iso-Britannia ATEX ilmoitettu laitos laadunvarmistusta varten Baseefa. [Ilmoitetun laitoksen numero: 1180] Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ Iso-Britannia Tiedostotunnus: 775 CE Marking Sivu 3 / 3 775_RMD1077B_fin.doc 30
